三极管电路的基本分析方法

三极管基本放大电路解析三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。

分成NPN和PNP两种。

我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。

下面的分析仅对于NPN型硅三极管。

如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电流叫做集电极电流Ic。

这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。

三极管的放大作用就是：集电极电流受基极电流的控制（假设电源能够提供给集电极足够大的电流的话），并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数（β一般远大于1，例如几十，几百）。

如果我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。

如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大的变化。

我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。

三极管在实际的放大电路中使用时，还需要加合适的偏置电路。

这有几个原因。

首先是由于三极管BE结的非线性（相当于一个二极管），基极电流必须在输入电压大到一定程度后才能产生（对于硅管，常取0.7V）。

当基极与发射极之间的电压小于0.7V时，基极电流就可以认为是0。

但实际中要放大的信号往往远比0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变（因为小于0.7V时，基极电流都是0）。

如果我们事先在三极管的基极上加上一个合适的电流（叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻），那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。

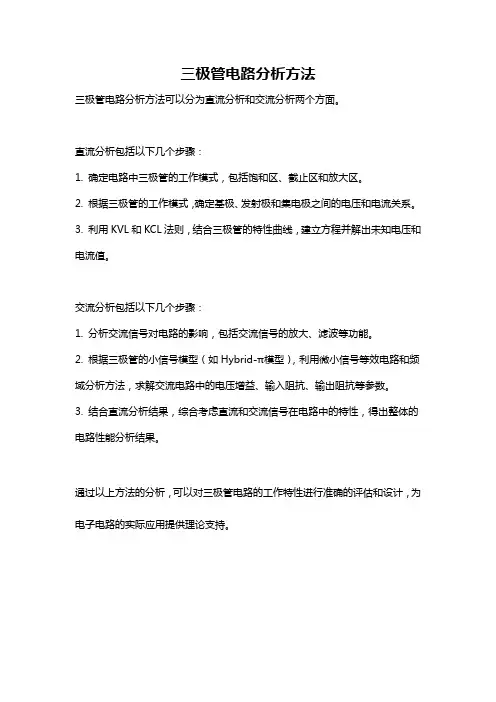

三极管电路分析方法
三极管电路分析方法可以分为直流分析和交流分析两个方面。

直流分析包括以下几个步骤：
1. 确定电路中三极管的工作模式，包括饱和区、截止区和放大区。

2. 根据三极管的工作模式，确定基极、发射极和集电极之间的电压和电流关系。

3. 利用KVL和KCL法则，结合三极管的特性曲线，建立方程并解出未知电压和电流值。

交流分析包括以下几个步骤：
1. 分析交流信号对电路的影响，包括交流信号的放大、滤波等功能。

2. 根据三极管的小信号模型（如Hybrid-π模型），利用微小信号等效电路和频域分析方法，求解交流电路中的电压增益、输入阻抗、输出阻抗等参数。

3. 结合直流分析结果，综合考虑直流和交流信号在电路中的特性，得出整体的电路性能分析结果。

通过以上方法的分析，可以对三极管电路的工作特性进行准确的评估和设计，为电子电路的实际应用提供理论支持。

三极管电路分析方法
三极管电路的分析方法通常包括以下几步：
1. 确定电路工作状态：根据电路中的电源电压和电阻值，可以通过计算或估算来确定三极管的工作状态，即饱和状态、截止状态还是放大状态。

2. 确定输入信号：确定输入信号的幅度和频率。

3. 确定三极管的参数：通过手册或规格书获取三极管的参数，如得到DC当前比例值(beta)或者小信号参数转移函数。

4. 绘制等效电路模型：根据三极管的工作状态和参数，绘制三极管的等效电路模型。

5. 应用小信号模型：将输入信号分解为直流分量和交流分量，然后将交流分量应用到等效电路模型中，得到输出信号。

6. 分析输出信号：通过求解等效电路模型，计算输出电压和输出电流的幅值，以及增益和相位移等指标。

7. 进行稳定性分析：根据等效电路模型中的电容、电感等元件，分析电路的稳定性和频率响应。

8. 进行偏置点设置：根据三极管的工作状态和偏置点的要求，调整电路中电阻的值，以实现所需的工作状态。

以上是一般的三极管电路分析方法，具体分析步骤也可能根据电路的复杂程度和设计要求而有所不同。

三极管放大电路分析方法1.直流分析法：首先需要对三极管的直流工作点进行分析，确定三极管的偏置电流及偏置电压。

偏置电流的大小决定了三极管的放大倍数，偏置电压的大小决定了输出信号的工作范围。

直流分析法的步骤如下：-根据电路图，将三极管放大电路简化为三极管模型，剔除输入和输出耦合电容等影响。

-利用基本电路分析技巧，根据电路中的电阻、电压和电流关系，列出基于基尔霍夫定律的电路方程。

-解电路方程，计算出各个节点和元件的电流和电压值。

-利用得到的结果，确定三极管的工作状态和偏置电流。

2.小信号分析法：在直流偏置条件下，对三极管的输入信号进行小信号分析，得到输入端和输出端的端口等效电路，从而计算三极管的增益和带宽等性能指标。

小信号分析法的步骤如下：-对三极管放大电路进行小信号模型化处理，即将电路中的大信号元件（如三极管和电容等）线性化为小信号源和等效电路。

-根据放大电路的小信号模型，利用基本电路分析技巧，建立输入端和输出端的等效电路。

-根据等效电路，计算放大电路的增益和带宽等性能参数。

3.负反馈法：-确定三极管放大电路的基本参数，如放大倍数、输入和输出阻抗等。

-控制负反馈系统的增益，确定电压比例器的比例关系。

-根据反馈系统的特性和电路的参数，确定电压比例器的阻值，从而实现所需的放大倍数。

-在确定了电压比例器的阻值后，通过计算反馈回路的频率响应、相移等参数，来进一步优化电路性能。

以上是三极管放大电路分析的几种常用方法，每种方法都有其独特的优势和适用范围。

通过综合运用这些方法，可以对三极管放大电路进行全面的分析和优化，实现设计要求。

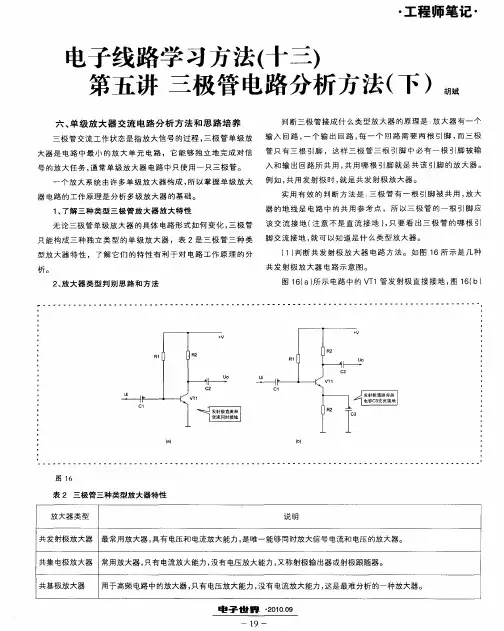

三极管放大电路的分析和计算公式在众多的三极管应用电路中，放大电路（或放大器）是其主要用途之一，利用三极管的电流放大作用可以构成各种放大电路，下面对共射基本放大电路（固定偏置放大电路）和工作点稳定的放大电路（分压式偏置放大电路），进行电路分析。

一、共发射极基本放大电路（固定偏置放大电路）1.电路组成2.直流通路直流通路是放大电路u i =0，仅在V CC 作用下直流电流所流过的路径。

画直流通路的原则：（1）输入信号u i 短路。

（2）电容视为开路。

（3）电感视为短路。

3.静态工作点的计算所谓静态工作点就是为了保证放大电路不失真的点。

估算静态工作点就是根据放大电路的直流通路，求I BQ 、I CQ 、I EQ 、和U CEQ 这四个量。

（根据下图，可得出下面两个公式）由以上三个公式，可得出静态工作点的值。

4.交流通路交流通路是放大电路在V CC =0，仅u i =0作用下交流电流所流过的路径。

画交流通路的原则：（1）由于耦合电容容量大，所有耦合电容视为通路。

（2）电源电压对地短路。

5.其主要性能指标的估算估算放大电路的主要性能指标就是根据放大电路的交流通路求，求A U 、R i 、R o 这些主要参数。

beb i r R R //=beLu r R A '-=βLC L R R R //='ber —三极管的输入电阻，是三极管b 、e 之间存在一个等效电阻。

co R R =二、分压式偏置放大电路（工作点稳定的）1.电路组成2.直流通路三、静态工作点估算静态工作点就是根据放大电路的直流通路，求IBQ 、ICQ、IEQ、和UCEQ这四个量。

（根据图，可得出下面的公式）四、交流通路交流通路是放大电路在V CC =0，仅u i 作用下交流电流所流过的路径。

画交流通路的原则：（1）由于耦合电容容量大，所有耦合电容视为通路。

（2）电源电压对地短路。

5.其主要性能指标的估算估算放大电路的主要性能指标就是根据放大电路的交流通路求，求A U 、R i 、R o这些主要参数。

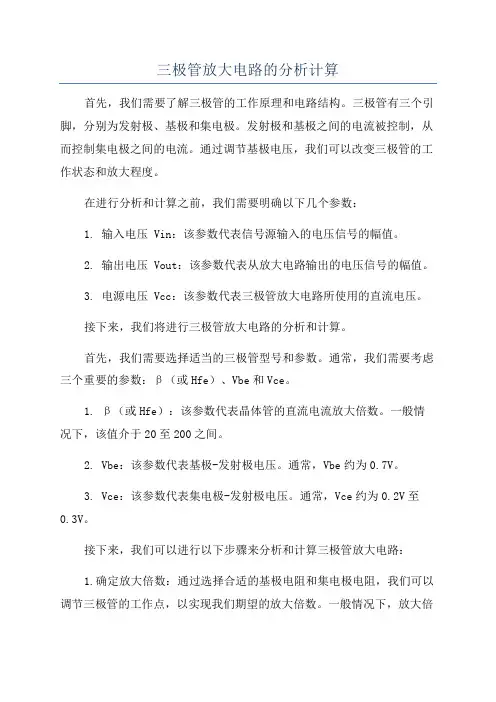

三极管放大电路的分析计算首先，我们需要了解三极管的工作原理和电路结构。

三极管有三个引脚，分别为发射极、基极和集电极。

发射极和基极之间的电流被控制，从而控制集电极之间的电流。

通过调节基极电压，我们可以改变三极管的工作状态和放大程度。

在进行分析和计算之前，我们需要明确以下几个参数：1. 输入电压 Vin：该参数代表信号源输入的电压信号的幅值。

2. 输出电压 Vout：该参数代表从放大电路输出的电压信号的幅值。

3. 电源电压 Vcc：该参数代表三极管放大电路所使用的直流电压。

接下来，我们将进行三极管放大电路的分析和计算。

首先，我们需要选择适当的三极管型号和参数。

通常，我们需要考虑三个重要的参数：β（或Hfe）、Vbe和Vce。

1. β（或Hfe）：该参数代表晶体管的直流电流放大倍数。

一般情况下，该值介于20至200之间。

2. Vbe：该参数代表基极-发射极电压。

通常，Vbe约为0.7V。

3. Vce：该参数代表集电极-发射极电压。

通常，Vce约为0.2V至0.3V。

接下来，我们可以进行以下步骤来分析和计算三极管放大电路：1.确定放大倍数：通过选择合适的基极电阻和集电极电阻，我们可以调节三极管的工作点，以实现我们期望的放大倍数。

一般情况下，放大倍数（A）可以通过以下公式计算：A=β*Rc/Re，其中，Rc为集电极电阻，Re为发射极电阻。

2. 确定直流电流：通过选择适当的集电极电阻和发射极电阻，我们可以调节三极管的工作点，以实现我们期望的直流电流。

一般情况下，直流电流（Ic）可以通过以下公式计算：Ic = (Vcc - Vce) / Rc，其中，Vcc为电源电压，Vce为集电极-发射极电压。

3. 确定输入电阻 Rin：输入电阻（Rin）可以通过以下公式计算：Rin = β * Re，其中，β为晶体管的直流电流放大倍数，Re为发射极电阻。

4. 确定输出电阻 Rout：输出电阻（Rout）通常较小，可以忽略不计。

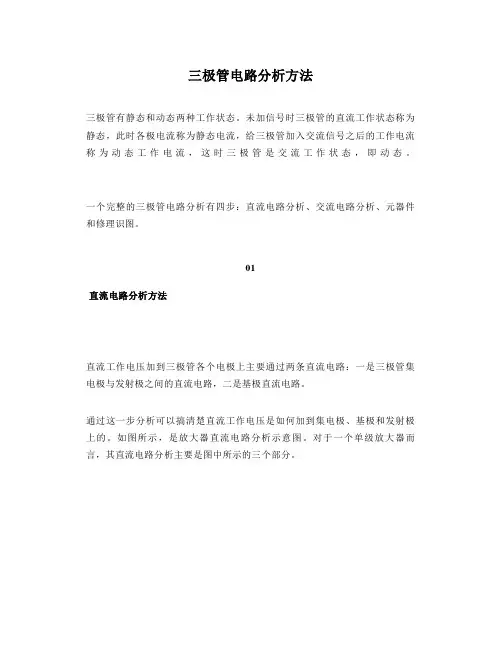

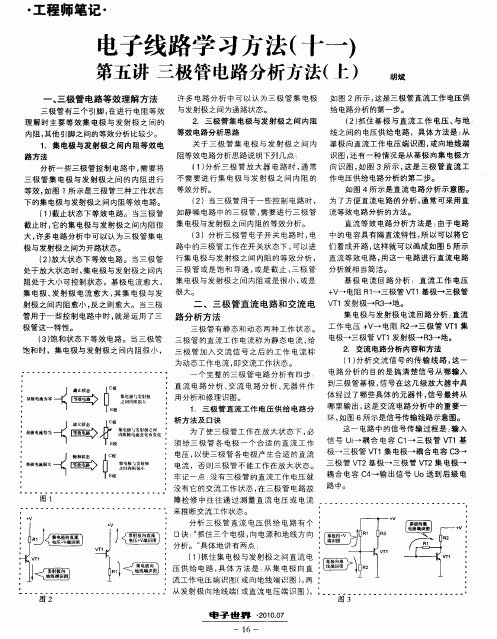

三极管电路分析方法三极管有静态和动态两种工作状态。

未加信号时三极管的直流工作状态称为静态，此时各极电流称为静态电流，给三极管加入交流信号之后的工作电流称为动态工作电流，这时三极管是交流工作状态，即动态。

一个完整的三极管电路分析有四步：直流电路分析、交流电路分析、元器件和修理识图。

01直流电路分析方法直流工作电压加到三极管各个电极上主要通过两条直流电路：一是三极管集电极与发射极之间的直流电路，二是基极直流电路。

通过这一步分析可以搞清楚直流工作电压是如何加到集电极、基极和发射极上的。

如图所示，是放大器直流电路分析示意图。

对于一个单级放大器而言，其直流电路分析主要是图中所示的三个部分。

分析三极管直流电路时，由于电路中的电容具有隔直流特性，所以可以将它们看成开路，这样上图所示电路就可以画成如下图所示的直流等效电路，再用这一等效电路进行直流电路分析就相当简洁了。

02交流电路分析方法交流电路分析主要是交流信号的传输路线分析，即信号从哪里输入到放大器中，信号在这级放大器中具体经过了哪些元器件，信号最终从哪里输出。

如图所示，是交流信号传输路线分析示意图。

另外还要分析信号在传输过程中受到了哪些处理，如信号在哪个环节放大，在哪个环节受到衰减，哪个环节不放大也不衰减，信号是否受到了补偿等。

上图电路中的信号经过了C1、VT1、C2、VT2和C3，其中C1、C2和C3是耦合电容，对信号没有放大和衰减作用，只是起着将信号传输到下级电路中的耦合作用，VT1和VT2对信号起了放大作用。

03元器件作用分析方法1、元器件特性是电路分析关键分析电路中元器件的作用时，应依据该元器件的主要特性来进行。

例如，耦合电容让交流信号无损耗的通过，而同时隔断直流通路，这一分析的理论根据是电容隔直通交特性。

2、元器件在电路中具体作用电路中的每个元器件都有它的特定作用，通常一个元器件起一种特定的作用，当然也有一个元器件在电路中起两个作用的。

在电路分析中要求搞懂每一个元器件在电路中的具体作用。
