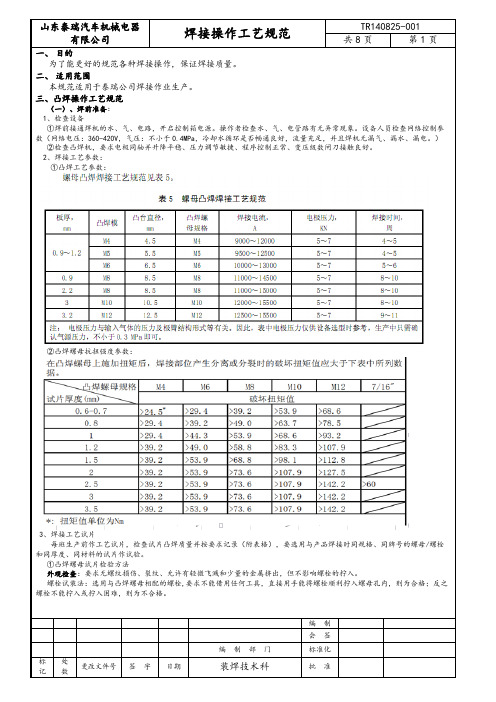

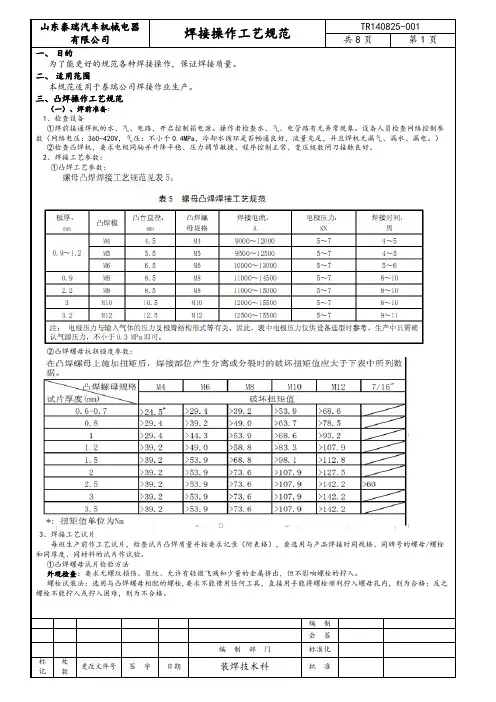

②凸焊螺母抗扭强度参数：
、螺母凸焊的操作：
穿戴好手套、护袖、围裙、眼镜等劳保用品，在焊前检查都合格后，才能进行凸焊作业。
两电极处在打开状态，把工件上的螺母孔对准下电极的定位销，落在下电极上并扶正工件；必须保证工件的螺母孔落到定位销的底部与下电极的支撑面贴合，而不能压在定位销的定位台阶上，影响工件螺母孔与凸焊螺母的同轴度。
接着把凸焊螺母套在定位销上（螺母凸起部分朝向工件如下图所示），手迅速离开。
踩下控制踏板，上电极在气缸的作用下，往下移动压在螺母上进行焊接。
控制开关踩下后需保持几秒钟，直到凸焊螺母与工件之间火花一闪螺母上凸点被压溃，两件焊在一起为止，两电极自动打开。
将焊好后的工件往上移，从定位销上取下，放到工件摆放架或储物箱里。
在焊接过程中需注意安全，戴好防护器具。
特别是在放螺母时，严禁踩控
3、点焊拉伸抗剪强度参数：
7、悬点焊接最小搭边宽度以及焊点的最小间距：
(二)、点焊的操作：
3、焊接工艺试片
每班作业前，做螺柱焊试片并检查试片质量，操作者全数自检,检验员对强度试验情况进行检验并做记录。
(见附表)
螺柱焊试片的强度试验：将专用套圈套在焊好的螺柱上，再加上垫圈，拧上螺母（如下图所示）。
用扭力扳手将钢螺母拧到规定扭矩；如螺栓没有脱落且螺栓跟部焊缝区域无明显变形、裂纹，则该螺柱焊接试片合格。
如螺栓脱落、焊缝区域有明显裂纹或明显的整体凸起，则该螺柱焊接试片不合格；应调整工艺参数，重。
钢螺柱焊设备标准1.目的规范钢螺柱焊设备，适用于应用在汽车车身零部件上钢螺柱焊接。
2.基本配置一套完整的生产用螺柱焊机包含：螺柱焊机、焊枪分配器、自动送钉系统（纯手动焊接不需要）、连接主机与分配器之间的电缆、电源接地线、带电缆的焊枪（分配器与送钉系统一对一）。
自动拉弧螺柱焊接系统构成示意图手动拉弧螺柱焊接系统构成示意图3.技术要求1)整体要求●采用拉弧式非气体保护焊；●适用于镀锌钢板、普通钢板及高强钢板上的螺柱焊接；●保证螺柱焊接后垂直于工件，焊后接头可靠,工件不变形；●要求对螺柱焊数量有计数功能，焊接螺柱数量能设置并在计数器上显示；●螺柱与工件在垂直范围内（螺柱和板件垂直方向之间的角度偏差小于3°）才能焊接；●设备与机器人系统采用PROFINET进行通讯；●设计固定支架和平衡器等，用于固定送钉管及电缆等；。
●主机应配备轮子；●螺柱焊设备调试数据包由乙方协助开发完成；●可以满足板厚≥0.7mm薄板螺柱焊接质量要求。
2）全自动螺柱焊机技术要求●用途：主要用于低碳钢、镀锌钢薄板，高强钢板的螺柱焊接。
●结构形式：落地可移动式。
●电源电压：400±10%，50HZ，3相,电源进线从控制母线引入。
●焊接电流范围：100A-1500A。
●焊接时间范围：6ms-100ms。
●冷却方式：风冷。
●绝缘等级：F。
●采用逆变式控制电源。
●主要结构：全自动螺柱焊机由以下部分组成：➢焊接控制电源；➢全自动焊枪；➢送料器；➢电缆、送钉管、接地排、接地极及其他附件。
机器人抓枪方式机器人抓件方式●主要功能要求：➢微处理器控制；➢全面安全保护功能；➢具有抗电磁干扰的能力，能够自动补偿电网电压波动；➢具有温度和短路保护；➢保证螺柱焊后垂直于工件，焊后接头可靠，工件不变形；➢采用拉弧式非气体保护焊；➢焊机具有对螺柱长度在设计公差范围内的自适应功能。
●焊接电源和控制器要求：➢采用逆变式控制电源，控制更精密，使输出电流更加平稳；➢数字设定焊接电流和焊接时间；➢同机器人通讯采用Profinet总线形式；➢焊机的终端显示器采用中文触摸屏，能实时显示监控所有重要操作结果及预设参数（包括焊接电流和焊接时间、引弧时间、焊接电压、引弧电压和焊枪的提升推进情况等）；➢焊接参数偏离设定值时，系统具有自诊断功能，具有自动报警功能；➢可通过外部编程器，直接设定焊接电流、焊接时间等所有焊接参数；➢每台控制器最多可配备5个可编程焊接接口（同时接5把焊枪），每个接口均可单独编程（设定不同焊接参数）；各接口之间采用并联方式，保证焊接回路一致性；➢具有防重复焊接装置；➢具有过载保护装置；➢具有抗电磁干扰的能力；➢具有应急开关（可切断电源）。

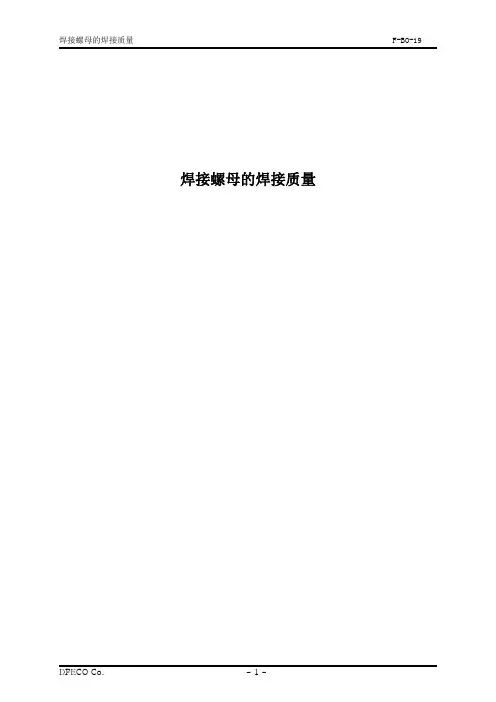

焊接螺母的焊接质量1. 适用范围此标准为了保证焊接部螺栓的适当质量,以螺栓的焊接质量标准化为目的,对使用在汽车中的焊接螺栓,焊接销(以下简称“螺栓”)的焊接质量制定了基准.仅应用于头部带有凸点的螺栓，不适用于侧面带有凸点的螺栓，且螺栓的强度小于6.8级2. 钢板的种类焊接螺母的钢板种类见表1.表1* 备注1) 包括诸如镀锌等经过表面处理的钢板.3. 螺栓的类型螺栓的类型见表2.表2* 备注: 包括特殊用途的螺栓.4. 焊接质量焊接后的焊接质量如下:如果螺栓凸点的数量及尺寸，与表4及表5中所列的相匹配，则适用于表4及表5。
如果凸点的数量与表4及表5中的不同，则可通过n/3（n：凸点的数量）后再与表5所列的项目匹配.1) 螺栓的类型及评价项目不同螺栓类型的检查项目依据表3.表32) 外观螺栓的外形不能变形,肉眼检查时,不能存在有害物质.3) 螺纹精度螺纹的精度应与焊接前一致.4) 安全负荷安全负荷应与焊接前相一致.5) 承载能力将表4的强制承载能力根据5.-1)项适用在螺栓上时,焊接区域周围不应有裂纹. 入伙相对板材的厚度是表4中的中间水平时,则应用较厚板材的加载量.但是若经过表面清理的薄钢板的厚度，未在表中列出，则应用较薄板材的加载量.表4单位: N {kgf}6) 熔核直径熔核直径的检查依据5.2，并且符合表5中的要求，若板材厚度未在表5中列出，熔核直径按较厚板材要求。
但是若经过表面清理的薄钢板的厚度，未在表中列出时，按较小的熔核直径要求。
焊接螺母的焊接质量F-BO-19表5单位: ㎜DPECO Co.- 5 -* 备注 (1) 表5的熔核直径根据下列公式计算.此中D : 一个焊点的熔核直径a, b : 参考图片(2)上表中的熔核直径是指,去掉螺栓后板材上留下的孔洞,但若板材的厚度超过1.4mm ，则熔核直径及高度都要符合要求。
(3) 熔核高度是指3点中最小的一个点的高度.h : 熔核高度(4) 板材的破坏程度是指，在破坏检验时，穿过板材的孔洞。

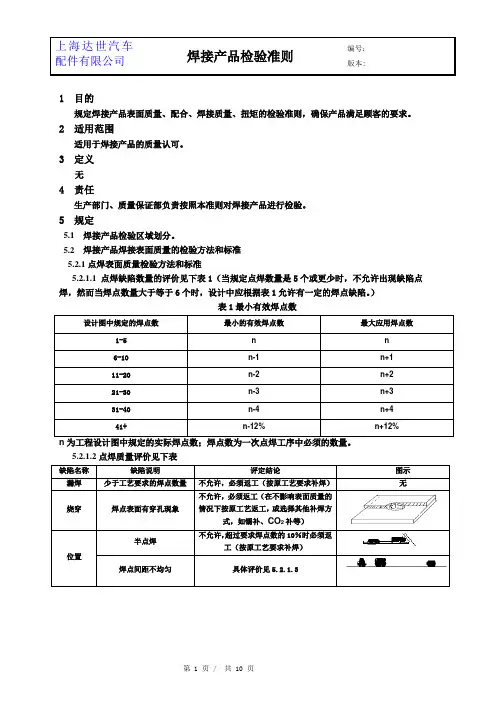

1 目的规定焊接产品表面质量、配合、焊接质量、扭矩的检验准则，确保产品满足顾客的要求。
2 适用范围适用于焊接产品的质量认可。
3 定义无4 责任生产部门、质量保证部负责按照本准则对焊接产品进行检验。
5 规定5.1 焊接产品检验区域划分。
5.2焊接产品焊接表面质量的检验方法和标准5.2.1点焊表面质量检验方法和标准5.2.1.1点焊缺陷数量的评价见下表1（当规定点焊数量是5个或更少时，不允许出现缺陷点焊，然而当焊点数量大于等于6个时，设计中应根据表1允许有一定的焊点缺陷。
）表1最小有效焊点数设计图中规定的焊点数最小的有效焊点数最大应用焊点数1-5 n n6-10 n-1 n+111-20 n-2 n+221-30 n-3 n+331-40 n-4 n+441+ n-12% n+12%n为工程设计图中规定的实际焊点数；焊点数为一次点焊工序中必须的数量。
5.2.1.2点焊质量评价见下表缺陷名称缺陷说明评定结论图示漏焊少于工艺要求的焊点数量不允许，必须返工（按原工艺要求补焊）无烧穿焊点表面有穿孔现象不允许，必须返工（在不影响表面质量的情况下按原工艺返工，或选择其他补焊方式，如锡补、CO2补等）位置半点焊不允许，超过要求焊点数的10％时必须返工（按原工艺要求补焊）焊点间距不均匀具体评价见5.2.1.3飞溅焊点边毛刺、凸起等焊接产品可见部分不允许有焊接飞溅；其它不可见部分允许有轻微焊接飞溅，但不能破坏螺纹，不能影响下道工序略凹陷焊点压痕太深具体评价见5.3.2.3倾斜/不平整压痕形状不均匀造成母材倾斜、不平整倾斜角度大于30°不允许，必须返工焊点间距与边缘距离的技术要求：tv=0.8 x t1 + 0.2 x t2, t1: 薄板厚度，t2: 厚板厚度。
板材厚度比t v0.5-0.6 >0.6-0.8 >0.8-1.0 >1.0-1.1 >1.1-1.2 >1.2-1.5 最小点距e 10 12 15 18 18 24最小边缘距离V 5 5.5 6.5 7 7 8板材厚度比t v>1.6-2.0 >2.0-2.5 >2.5-3.0 >3.0-3.5 >3.5-3.8 >3.8-4.0 最小点距e 27 36 45 54 63 63最小边缘距离V 9 10 11 12 13 132CO2保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均匀，是否有假焊、飞溅、焊渣、裂纹、焊穿、缩孔、咬边等缺陷，以及焊缝的数量、长度及位置是否符合工艺要求。
螺母、螺栓与螺柱焊接质量检验螺母焊接规范一、螺母形状和评定项目备注：抗拉荷重测试应优先与抗扭力荷重和焊核直径测量。
1.1测量螺母形状，抗拉荷重测量应优先。
1.2螺纹精度应满足焊接前要求。
1.3保证载荷应满足焊接前的标准。
1.4抗拉荷重应根据规定测试，焊接螺母上焊接部位不能有裂痕。
二、抗拉荷重单位：KN二、焊核直径备注：1、凸焊所允许的最小焊核直径应为3mm或3mm以上。
2、直径计算方法3、焊核直径是参照钢板搭接处或螺母凸缘处分离试验拔出的孔洞形成的。
三、抗扭矩单位：N.M螺母规格M4、5 M6 M8 M10 M12 抗扭矩12.7 15.5 20.5 37.342.2 备注：抗扭矩按要求测试后，螺母焊接部位不能有分离和裂痕。
三、测试方法1、抗拉试验2、抗扭力荷重螺栓焊接规范一、螺栓种类二、螺栓种类对应的评价项目种类评价项目等级1 外观螺纹精度抗压荷重，密封性能等级2 抗压荷重，焊核直径1、外观通过目测来评定，不能有变形和表面不能有污物。
2、螺栓的螺纹精度应满足焊接前的要求。
3、螺栓保证载荷应满足焊接前的要求。
三、压溃试验备注：括号中的值时凸点的数量和直径四、焊核直径备注：1、焊核的测量2、是在搭接处由撕裂试验造成孔的大小，当搭接处的厚度为1.4mm或以上时，应满足表中焊核直径和高度。
3、焊核高度是三个焊点中最小的。
五、压溃试验方法点焊质量规范一、不良1、虚焊或漏焊：不能满足焊核直径和焊核高度的情况。
较薄板的厚度mm 最小焊核尺寸或断裂面直径mm0.5-0.790.8-0.991.0-1.241.25-1.591.6-1.992.0-2.492.5-3.143.15-3.543.55-3.993.64.04.55.05.66.37.18.08.52、边焊：a)点焊的凹陷处在边缘外的情况。
如图1b)焊点凹陷处在边线之外但在被挤压变形的钣件之内，需要进行表面处理的情况。
如图23、以下情况不认为是边焊a)表面不需要作外观处理，焊点凹陷处在边缘或焊点凹陷处在中间夹层钢板边缘内的情况。
药品追溯长城汽车股份有限公司企业标准Q/CCQ/CC G Y041—20102010-09-20发布 2010-09-27实施药品追溯前言在白车身焊接工艺中，螺柱焊接质量直接影响着整车的装配，为了提高螺柱焊接质量，○b规范其焊接控制方法，保证和提高整车的装配性，从而编制本标准。
本标准由长城汽车股份有限公司工程院焊装技术部提出；本标准由长城汽车股份有限公司工程院综合技术部归口；本标准主要起草单位：工程院焊装技术部；本标准主要起草人：武万斌、齐庆祝、张彭、王晓阳、朱士超、刘英明。

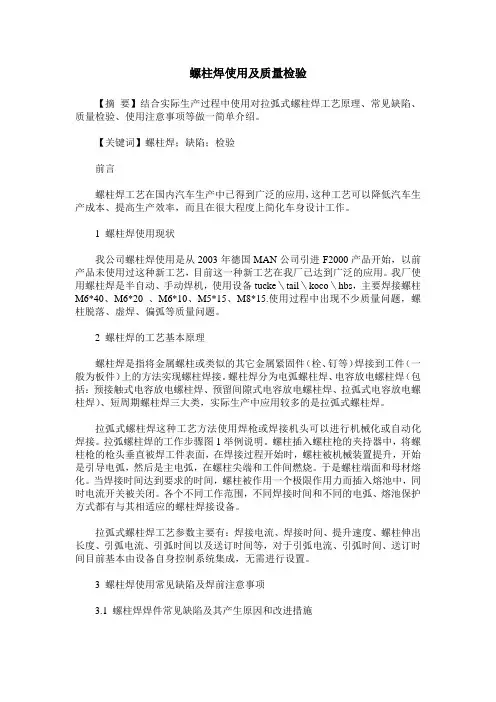

螺柱焊焊接质量规范○b1 范围本标准规定了白车身螺柱焊接的判断基准、焊接过程注意事项、螺柱焊接的检验方法、检验频次等要求。
○b本标准适用于长城汽车股份公司各制造事业部及子公司所有涉及到螺柱焊作业的部门。
2 术语和定义下列术语和定义适用于本标准。
2.1储能式螺柱焊储能式螺柱焊：储能式螺柱焊机采用大容量电容作为焊接能量的来源，通过可控硅精确控制放电时间，以瞬间低电压-强电流的方式将螺柱尖端迅速熔化，在外加压力的作用下使螺柱和工作面间隙快速合并，将螺柱牢固的焊接在工作面上，整个过程持续约1 ms～3 ms，储能式螺柱焊焊接过程见图1。
图1 储能式螺柱焊焊接过程2.2拉弧式螺柱焊拉弧式螺柱焊：螺柱接触工件，通电后利用螺柱夹持机构提升螺柱，此时螺柱与工件之间出现稳定燃烧电弧，电弧热熔化螺柱顶部和工件表面，随后螺柱夹持机构压迫螺柱下沉到工件熔池，断电后形成焊接接头，拉弧式螺柱焊焊接过程见图2。
图 2 拉弧式螺柱焊焊接过程3 螺柱焊接质量判定标准○b螺柱焊接质量判定标准见表1。
○b表1螺柱焊接质量判定标准○b序项目标准图片备注号1虚焊螺柱应完全插入溶池，外观螺柱周围焊接均匀2熔池过大熔池满足实际焊接效果，表面均匀美观外观3螺柱倾斜变形焊接时螺柱应垂直焊接表面倾斜角度为90°±5°外观4母材背面变形焊件背面无严重变形，不影响后续装配及功能要求外观5焊穿焊件背面无烧穿孔外观6螺纹损坏焊接过程中要保证螺纹不被损坏,用相应的螺母能够顺利拧入视为合格外观7倾斜检验捶击检验时，当螺柱倾斜角度不小于30°时，螺柱无裂纹或假焊等缺陷。

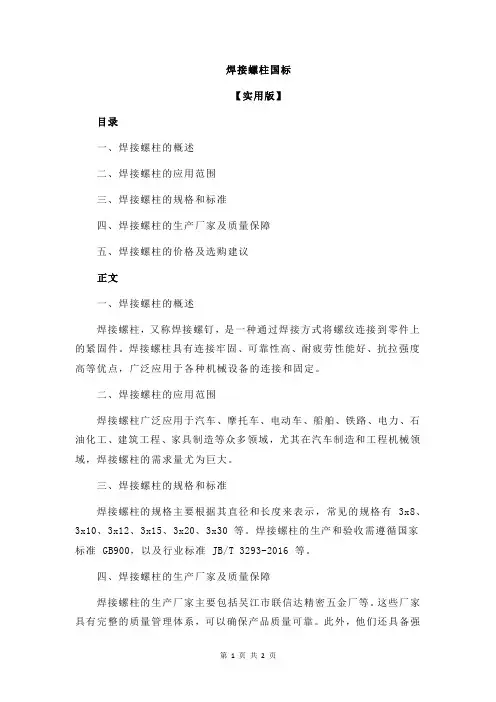

焊接螺柱国标
