PROE保存为sat格式后用CAD打开方法
SAT格式用CAD如何打开？
1、在PRO/E里，做好实体图，打开“文件”→“保存副本”，选择文件格式为ACIS (*.sat),选择"实体"零件．注意不是*.set的格式．
2、打开Autocad，因为打开文件类型中没有的ACIS（*.sat）格式，所以你先新建一个文件(随便什么名,什么格式),然后找到保存的文件,选中他,按住左键把他拖到Autocad里．
3、哈哈,可以对他进行编辑了。
CAD/CAM/CAE综合资讯网站论坛PRO/E中打开Autocad实体图开思论坛1、在AutoCAD实体图，“文件”→“输出”，选择ACIS (*.sat)格式, 选中零件的全部. CAD/CAM/CAE综合资讯网站论坛2、打开PRO/E ，打开->所有->选择 ACIS（*.sat）文件
2、在CAD中文件-输出-下拉选sat格式文件-鼠标选中你要保存的三维实体-空格-确定就可以了文件名设为英文字母或数字在proe中文件-打开-文件类型下拉选择sat格式-选择你刚才CAD中保存的文件打开后就像proe中画的三维实体一样
3、PRO/E里，做好实体，文件--“保存副本”，在类型中选择文件格式为“ACIS (*.sat)”，选择路径点保存。
在“输出ACIS”对话框中默认其实体、壳的选择，选择坐标系或是默认其坐标系后点确定。
在CAD 中，切换到三维轴测图模式，在命令行输入命令：acisin，在“选择ACIS文件”对话框中选择刚刚保存的ACIS (*.sat)格式的文件，点打开即可。
由于不同软件中的单位精度和计算方式的不同，当PROE中工程图转入到CAD时，尺寸往往不是原来的尺寸了，我根据自己的经验，总结两种方法解决这个问题第一种方法：1、在PROE中建模前单位设置为公制2、打开选项，找到dxf_out_drawing_scale设置其为yes(输入CAD中必设）3、在工程图中选高级_绘图设定_drawing_units的值为cm4、另存为中类型选 .dxf（可以保存文本图层信息）或者.dwg 格式都可以第二种方法1、在PROE中出好工程图，不标尺寸2、输入CAD中3、使用CAD中的参照缩放，将图形整体缩放为PROE中的尺寸即可PROE导入AUTOCAD文件的方法2007-04-23 10:28PROE导入AUTOCAD文件的快捷方法在实际建模的时候，经常用到将cad的图形导入到proe中，方便进行三维的建模。
导入的时候经常不能准确地定中心，因此就解决这些情况提出小小的建议作为参考。
将autocad的文件保存为dxf，然后将其导入proe。
步骤如下：1、打开autocad，将图形所需的中心点定位到（0，0），移动图形到零点。
目的是为了导入proe后能够将图形的中心定位到基准坐标系统，防止图形的走位。
1回答者：04010216 - 三级2008-8-12 11:18我来评论>>提问者对于答案的评价：xiexie相关内容• 为什么PROE平面图转化CAD尺寸中的圆角无法测量 2009-6-12• Proe装2D到CAD中尺寸不对了 4 2008-9-17• proe工程图转入cad中怎样保证尺寸不变？ 2007-10-12• proe工程图插入cad中怎样使尺寸保持不变？我知道要设置单位，但设置后还是改变，为什么？ 2007-4-10• 请问PROE零件图形导入CAD后为什么会发生尺寸变化 2009-8-19更多相关问题>>回答者：昨夜星辰2007 - 九级2008-8-12 07:29尺寸差了25.4倍吧?这是因为proe默认是英制单位的.你可以在proe中直接修改单位再导出:alt+e,t,选单位,然后添加新单位,单位系统使用mm,kg,s,c;然后设为当前单位并转换模型.也可以在autocad里缩放个25.4的倍数回答者：Kinchnki - 六级2008-8-12 09:311.绘图中使用A开头的模板2.比例设为1比1OK回答者：zhwylw - 五级2008-8-12 09:42工程图中的一般设置先必须设置绘图设置单位drawing_units mm(设置单位后工程图转CAD时候比例为1:1 在CAD中标住就不回出现尺寸不对的)设置绘图设置单位drawing_units mm方法是先画一条起点为（0，0）的辅助直线，然后将图形移动捕捉到（0，0）点。
相关内容添加到搜藏已解决各位高手请帮帮忙，我安装了个proe4.0的版本，转cad尺寸不正确悬赏分：50 - 提问时间2008-7-17 16:23把做出来的图纸转成ca d文件候尺寸不正确，proe中比例是1:1，proe中标注尺寸是正确的，请问到工具选项中怎样更改proe中100的尺寸到cad中只有39点多提问者：zhangh oufu0521 - 试用期二级其他回答共 6 条一个是毫米，一个是英寸，当然会这样！自己把单位设置一下，或者乘以换算倍数就可以了！回答者：wxbch110 - 试用期二级2008-7-17 16:43那是因为您在使用PRO E4.0绘制工程图时使用的单位是英制的，您可以把PR OE单位改成公制的，或者把已经转为dwg的CAD图形在CAD里用SC（SCALE）放大25.4倍，就为1：1的尺寸了！回答者：lb5433518 - 中级弟子二级2008-7-17 18:44proe中有一个名称为dxf_o ut_dr awing_scal e的系统变量，把它的值设为yes。
然后再保存成cad的格式（dwg或者d xf).当然了，在proe中你首先应该使用公制的单位和图纸。
回答者：昨夜星辰2007 - 中级经理八级2008-7-17 18:58转到CAD后放大25.4就ok了。
并且你在转换的时候要注意破衣里面的设置是否1;1，否这根据这个设置改变回答者：jing_f ei - 初入江湖四级2008-7-19 08:29两种方法:一、就是在CAD里直接放大25.4倍，这种情况是不小心在PR O/E中没有调整，又懒再做，就将就了。
二.1. 零件造型模块中的单位是毫米牛顿秒编辑》设置》单位》新建》（定制一个自己需要的单位）2.、在PRO/E在工程图模块中还需要指定公制的图纸（A0A1A2A3),还要再次指定绘图的单位: drawin g_uni ts为mm才可行。
1选中需要转换的零件前期准备工作如下
2选择新建—绘图—修改名称—使用缺省模块
3一般较复杂的零件选取第一个模板
4确定后可转到如下图，调整主视图，为方便修改可删除俯视图和侧视图
5删除后可双击主视图，调整需要参数如下图
6右击主视图，插入投影视图可依次添加主视图侧视图
如需添加一般视图可在插入选项插入一般视图
7添加视图完毕，选到文件，保存副本，保存格式为DXF，单机确定
8选取作为点如图所示，单击确定，完成操作
9完成操作后，若查看CAD图，可找到保存文件打开就可以CAD格式呈现出所转的图。

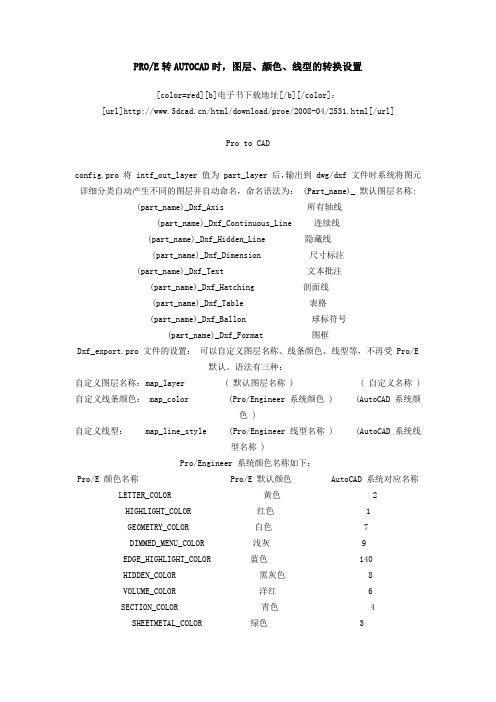

PRO/E转AUTOCAD时，图层、颜色、线型的转换设置[color=red][b]电子书下载地址[/b][/color]：[url]/html/download/proe/2008-04/2531.html[/url]Pro to CADconfig.pro 将 intf_out_layer 值为 part_layer 后，输出到 dwg/dxf 文件时系统将图元详细分类自动产生不同的图层并自动命名，命名语法为： (Part_name)_ 默认图层名称: (part_name)_Dxf_Axis 所有轴线(part_name)_Dxf_Continuous_Line 连续线(part_name)_Dxf_Hidden_Line 隐藏线(part_name)_Dxf_Dimension 尺寸标注(part_name)_Dxf_Text 文本批注(part_name)_Dxf_Hatching 剖面线(part_name)_Dxf_Table 表格(part_name)_Dxf_Ballon 球标符号(part_name)_Dxf_Format 图框Dxf_export.pro 文件的设置：可以自定义图层名称、线条颜色、线型等，不再受 Pro/E默认。
语法有三种：自定义图层名称： map_layer ( 默认图层名称 ) ( 自定义名称 )自定义线条颜色： map_color (Pro/Engineer 系统颜色 ) (AutoCAD 系统颜色 ) 自定义线型： map_line_style (Pro/Engineer 线型名称 ) (AutoCAD 系统线型名称 )Pro/Engineer 系统颜色名称如下：Pro/E 颜色名称 Pro/E 默认颜色 AutoCAD 系统对应名称LETTER_COLOR 黄色 2HIGHLIGHT_COLOR 红色 1GEOMETRY_COLOR 白色 7DIMMED_MENU_COLOR 浅灰 9EDGE_HIGHLIGHT_COLOR 蓝色 140HIDDEN_COLOR 黑灰色 8VOLUME_COLOR 洋红 6SECTION_COLOR 青色 4SHEETMETAL_COLOR 绿色 3CURVE_COLOR 褐色 40BACKGROUND_COLOR 深蓝色 5Pro/Engineer 系统线型名称：隐藏线 Hidden实线 Geometry导引线 Leader虚线 PhantomPro to cAD 2中心线 CenterlineAutoCAD 系统的颜色是用数字作名称的系统颜色名称红色 1黄色 2绿色 3青色 4深蓝 5洋红 6白色 7深灰色 8浅灰色 9... ...AutoCAD 系统的线条样式：实线 Solidline虚线 Dashed中心线 Center点画线 Dashdot双点画线 Divide点线 dot... ...例如：希望所有的尺寸线转到 AutoCAD 后自动形成一个图层 dim ，只要在文件中写一行：map_layer Dxf_dimension _dim记住编辑好 Dxf_export.pro 文件后，此文件的路径在config.pro里设置参数,：dxf_export_mapping_file =X：\。
关于proe低版本打开proe高版本的方法先说个前提，目前为止，所有低版本打开高版本只可增加特征，不可修改。
一. 简易型1. 直接proe 打开另存为特定格式文件。
二. 较复杂型1. 进行高版本与低版本的某些安装文件操作；2. 设置两个版本的 config.pro 配置；三. 下面就把这两种方法简要介绍一下1. 简易型（1）“直接proe 打开另存为特定格式文件”。
这个方法很简单：就把高版本文件另存：*.igs、*.step、及中性文件：*neu 格式即可；但低版本打开时，左侧模型树无特征步骤显示，且零件特征不能修改；其中*.igs、*.step格式用其它3D软件可打开。
2. 较复杂型（1）“进行高版本与低版本的某些安装文件操作”；从高版本的proe程序安装目录： *\i486_nt\gcri 文件夹里，复制readnewermodels.dll 文件放置于低版本之proe 程序安装目录：\i486_nt\obj 文件夹里。
（2）“设置两个版本的 config.pro 配置”；例：若是proe4.0与proe2.0之间，做以下操作：proe4.0：打开proe4.0，点菜单“工具”、选项，左框输入：cri_grafting_enable 右选值：yes 。
此配置主要是proe4.0在打开低版本proe编辑过的零件时，需要修改时用得到。
proe2.0：打开proe2.0，点菜单“工具”、选项，左框输入：topobus_enable 右选值：yes 。
此配置主要是激活高低版本的数据转换；此种方法设置完毕后低版本proe打开高版本proe零件时模型树特征步骤能显示；但，同样，不能修改。
两种方法介绍完毕。
当然，这仅为本人的总结，到现在为止，好象还没发现低版本打开高版本零件后能修改的方法；这也想得通；也许是PTC 公司的一种市场策略。
