如何将JPG图片转换为DWG格式的CAD文件

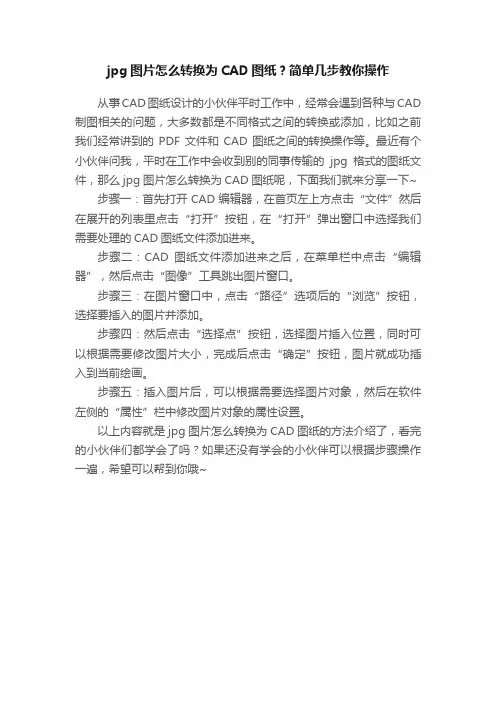

jpg图片怎么转换为CAD图纸？简单几步教你操作
从事CAD图纸设计的小伙伴平时工作中，经常会遇到各种与CAD 制图相关的问题，大多数都是不同格式之间的转换或添加，比如之前我们经常讲到的PDF文件和CAD图纸之间的转换操作等。

最近有个小伙伴问我，平时在工作中会收到别的同事传输的jpg格式的图纸文件，那么jpg图片怎么转换为CAD图纸呢，下面我们就来分享一下~ 步骤一：首先打开CAD编辑器，在首页左上方点击“文件”然后在展开的列表里点击“打开”按钮，在“打开”弹出窗口中选择我们需要处理的CAD图纸文件添加进来。

步骤二：CAD图纸文件添加进来之后，在菜单栏中点击“编辑器”，然后点击“图像”工具跳出图片窗口。

步骤三：在图片窗口中，点击“路径”选项后的“浏览”按钮，选择要插入的图片并添加。

步骤四：然后点击“选择点”按钮，选择图片插入位置，同时可以根据需要修改图片大小，完成后点击“确定”按钮，图片就成功插入到当前绘画。

步骤五：插入图片后，可以根据需要选择图片对象，然后在软件左侧的“属性”栏中修改图片对象的属性设置。

以上内容就是jpg图片怎么转换为CAD图纸的方法介绍了，看完的小伙伴们都学会了吗？如果还没有学会的小伙伴可以根据步骤操作一遍，希望可以帮到你哦~。

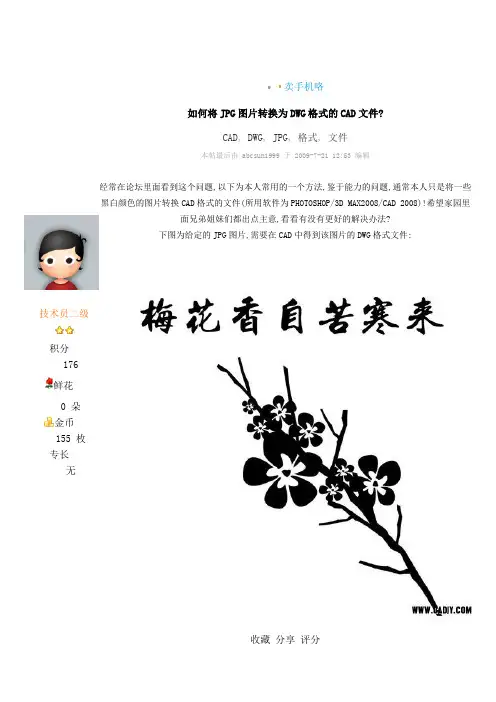

技术员二级积分176鲜花0 朵金币155 枚专长无卖手机咯如何将JPG图片转换为DWG格式的CAD文件?CAD, DWG, JPG, 格式, 文件本帖最后由 abcsun1999 于 2009-7-21 12:53 编辑经常在论坛里面看到这个问题,以下为本人常用的一个方法,鉴于能力的问题,通常本人只是将一些黑白颜色的图片转换CAD格式的文件(所用软件为PHOTOSHOP/3D MAX2008/CAD 2008)!希望家园里面兄弟姐妹们都出点主意,看看有没有更好的解决办法?下图为给定的JPG图片,需要在CAD中得到该图片的DWG格式文件:收藏分享评分回复 引用订阅报告道具 TOP技术员二级积分176 鲜花 0 朵 金币155 枚 专长无2楼abcsun1999发表于 2009-7-21 13:06 | 只看该作者一、在PS 里面将所给的JPG文件转换为*.AI 格式的文件。

1、在PS 中打开所给的JPG 文件（如下：）2、通过色彩选择模式选定图中的图形部分（如下：）3、通过路径工具，将选择的范围线转换为路径：（如下）4、将路径输出为AI格式的线形文件：（如下）注意事项：这个过程中所得到的路径的精细程度直接关系到我们后期得到的CAD 文件的精确度，因此在这个步骤中，我们在打开图片的时候应尽量让图片大一些，分辨率高一些，以保证所得到的路径文件清晰而精确。

回复 引用报告道具TOP技术员二级积分176 鲜花 0 朵 金币 155 枚专长无3楼abcsun1999发表于 2009-7-21 13:15 | 只看该作者二、在3D 当中将AI 格式的路径文件转换为DWG 格式的CAD 文件。

1、打开3D MAX ，导入步骤一当中输出的AI 格式的文件：选择导入文件的时候一定要先选择导入文件的格式：2、文件导入后样式如下：3、输出DWG格式的文件：选择输出文件的格式，取好输出文件的名字：回复 引用报告道具TOP技术员二级积分176 鲜花 0 朵 金币 155枚 专长无4楼abcsun1999发表于 2009-7-21 13:26 | 只看该作者本帖最后由 abcsun1999 于 2009-7-21 13:31 编辑三、在CAD 当中查看所得到的DWG 格式的文件1、在CAD 当中打开所得到的DWG 格式文件：2、这些图为透视图，这是因为在3D 中视点设置不同的缘故造成的，调整视点即可（如下：）然后调整好线形的颜色，得到最终的DWG格式的文件如下：至此，得到所谓的JPG图片转换来的DWG格式文件，个人认为，这种JPG转CAD的方法只是适用一些书法字体或者其他单独色块的处理，如果要想直接把照片之类的东西转换为CAD还是不切实际的！回复引用报告道具 TOP。

用R2V软件将图片转化为dwg格式教程用R2V矢量化软件转换为dwg图形的步骤介绍于后。

本文共有9步，将分别上传图片。

第一步，启动r2v软件，打开光栅图文件，如打开毛主席题词《向雷锋同志学习》的图片文件，图片就显示出来。

（图片见第二步）。

第二步，击“图像/转换/24位RGB->灰色”按钮，《向雷锋同志学习》的图片和操作按钮，均显示如图1所示。

第三步，击“矢量化/自动矢量化”按钮，弹出如图2右下角的矢量化卡，在卡上的“源图像”框中选“CAD 图形”，再选下面的“边界线”。

第四步，这时，击“开始”按钮，就可看到那个题词的每个字，都有绿色线条框住了，如图3所示第五步，击“文件/输出矢量(E)”按钮，出现如图4所示的“另存为”的对话框，框中的“文件名”可自命名，也可默认的图片名，在“保存类型(T)”窗口中选“DXF 文件(*.dxf)”然后击“保存”就完成了矢量化操作第六步，启动AutoCAD，击“打开”按钮，会弹出“选择文件”对话框，在框中“文件名”选择刚才存盘的文件，在“文件类型(T)”中选择“DXF (*.dxf)”格式，如图5所示。

第七步，这时击“打开(O)”按钮，就调到了CAD中，可是因图形太小，一般都见不到，不要着急，请打ZOOM--E命令，就会显示全图了，如图7所示。

第八步，对图中多余的短线条或零星的点删除、修剪或连接等操作，使其连成多段线，成功。

这时，存盘就自动存取为dwg格式的文件了。

第九步，如果你要填充为实体字，一是可执行“面域”命令，二是可执行“拉伸”，就能成为实体字了。

如图8所示。

转自/forum/showthread.php?postid=2889354R2V的下载地址： /soft/24058.htm。

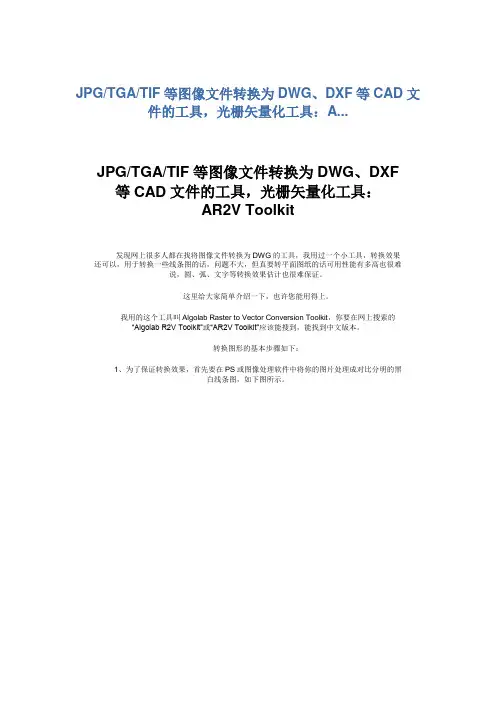

JPG/TGA/TIF等图像文件转换为DWG、DXF等CAD文件的工具，光栅矢量化工具：A...JPG/TGA/TIF等图像文件转换为DWG、DXF 等CAD文件的工具，光栅矢量化工具：AR2V Toolkit发现网上很多人都在找将图像文件转换为DWG的工具，我用过一个小工具，转换效果还可以，用于转换一些线条图的话，问题不大，但真要转平面图纸的话可用性能有多高也很难说，圆、弧、文字等转换效果估计也很难保证。

这里给大家简单介绍一下，也许您能用得上。

我用的这个工具叫Algolab Raster to Vector Conversion Toolkit，你要在网上搜索的“Algolab R2V Toolkit”或“AR2V Toolkit”应该能搜到，能找到中文版本。

转换图形的基本步骤如下：1、为了保证转换效果，首先要在PS或图像处理软件中将你的图片处理成对比分明的黑白线条图，如下图所示。

如果你拿到软件就想看看效果，软件也提供一些样图，你先可以用样图先试一试。

2、启动AR2V工具，打开处理好的图片。

3、在菜单中选择“识别>设置”。

4、在设置中选择一种比较适合于你的图形的设置，例如建筑、机械，也可以选一个自定义设置，根据自己的需要编辑设置，如下图所示。

5、选择好设置后，在“识别”菜单点“矢量化”，将光栅图像转换为矢量数据。

图中会出现转换后蓝色的线，如下图所示。

你可以检查一下是否满足要求，如果效果差很多，可以重新设置参数，重新矢量化。

6、转换完了，直接在菜单中选择“文件》矢量另存为”，可以选择DXF、AI、WMF、EMF等格式，如果想在CAD里用，存成DXF就可以了。

7、在CAD中打开DXF文件，检查一下效果，根据需要对局部图形进行修整，就完成，如下图所示。

光栅图像转换为矢量数据，转转类似的图形，只求其形，对精度没有什么要求，一点问题没有；如果真要转图纸，不能要求太高，标注肯定都是散的，文字也不能识别，想利用转换图纸进行后续编辑还是比较麻烦的，当然遇到紧急情况，不妨试一试。

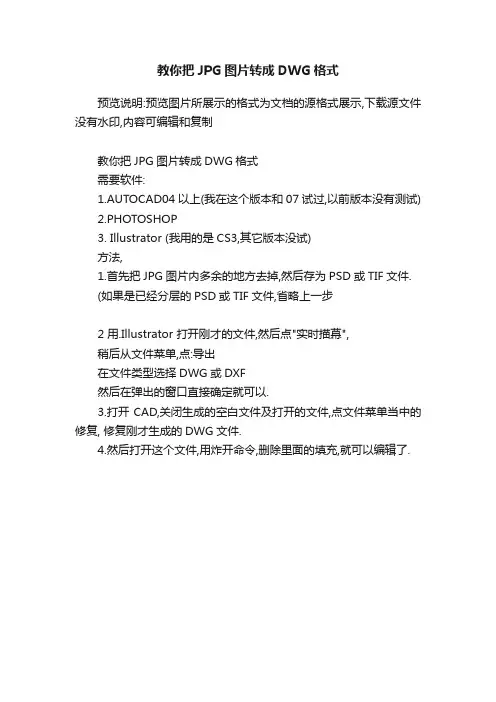

教你把JPG图片转成DWG格式
预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制
教你把JPG图片转成DWG格式
需要软件:
1.AUTOCAD04以上(我在这个版本和07试过,以前版本没有测试)
2.PHOTOSHOP
3. Illustrator (我用的是CS3,其它版本没试)
方法,
1.首先把JPG图片内多余的地方去掉,然后存为PSD或TIF文件.
(如果是已经分层的PSD或TIF文件,省略上一步
2 用.Illustrator 打开刚才的文件,然后点"实时描幕",
稍后从文件菜单,点:导出
在文件类型选择DWG或DXF
然后在弹出的窗口直接确定就可以.
3.打开CAD,关闭生成的空白文件及打开的文件,点文件菜单当中的修复, 修复刚才生成的DWG文件.
4.然后打开这个文件,用炸开命令,删除里面的填充,就可以编辑了.。

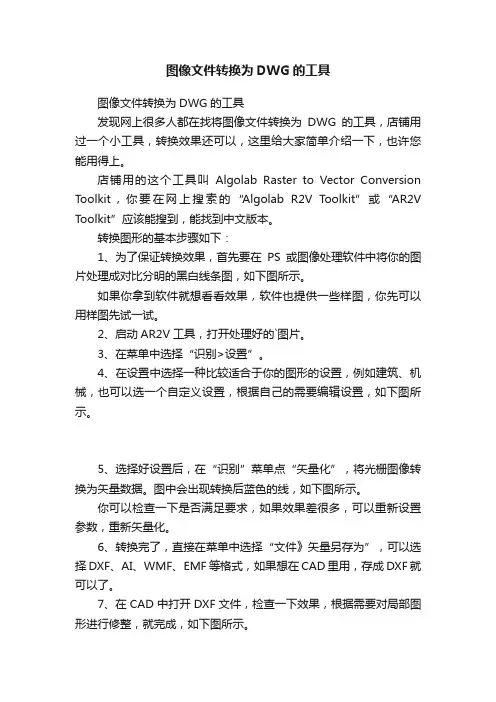

图像文件转换为DWG的工具图像文件转换为DWG的工具发现网上很多人都在找将图像文件转换为DWG的工具，店铺用过一个小工具，转换效果还可以，这里给大家简单介绍一下，也许您能用得上。

店铺用的这个工具叫Algolab Raster to Vector Conversion Toolkit，你要在网上搜索的“Algolab R2V Toolkit”或“AR2V Toolkit”应该能搜到，能找到中文版本。

转换图形的基本步骤如下：1、为了保证转换效果，首先要在PS或图像处理软件中将你的图片处理成对比分明的黑白线条图，如下图所示。

如果你拿到软件就想看看效果，软件也提供一些样图，你先可以用样图先试一试。

2、启动AR2V工具，打开处理好的`图片。

3、在菜单中选择“识别>设置”。

4、在设置中选择一种比较适合于你的图形的设置，例如建筑、机械，也可以选一个自定义设置，根据自己的需要编辑设置，如下图所示。

5、选择好设置后，在“识别”菜单点“矢量化”，将光栅图像转换为矢量数据。

图中会出现转换后蓝色的线，如下图所示。

你可以检查一下是否满足要求，如果效果差很多，可以重新设置参数，重新矢量化。

6、转换完了，直接在菜单中选择“文件》矢量另存为”，可以选择DXF、AI、WMF、EMF等格式，如果想在CAD里用，存成DXF就可以了。

7、在CAD中打开DXF文件，检查一下效果，根据需要对局部图形进行修整，就完成，如下图所示。

光栅图像转换为矢量数据，转转类似的图形，只求其形，对精度没有什么要求，一点问题没有;如果真要转图纸，不能要求太高，标注肯定都是散的，文字也不能识别，想利用转换图纸进行后续编辑还是比较麻烦的，当然遇到紧急情况，不妨试一试。

在90年代“甩图板”的时候因为有大量纸质图纸需要电子化，光栅矢量化软件还是很流行的，当时配合大的工程扫描仪，卖得很贵，数字化仪也是为了满足类似需求的一种类似描图板式的设备，虽然现在很多CAD都带数字化仪接口，但好多人都已经不知道数字化仪是什么东西了。

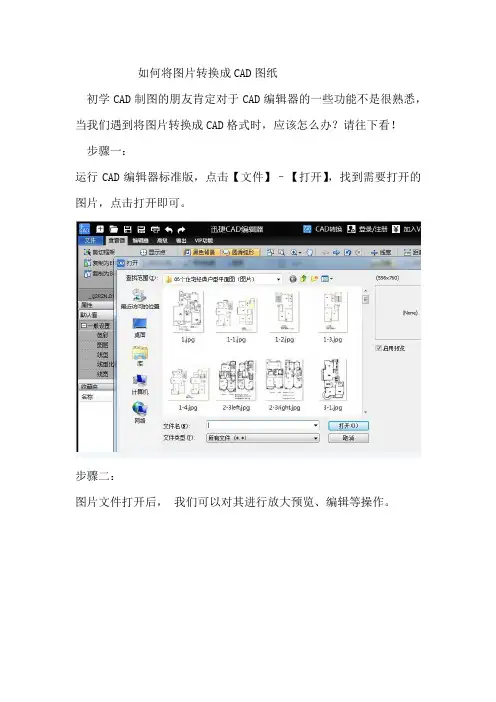

如何将图片转换成CAD图纸
初学CAD制图的朋友肯定对于CAD编辑器的一些功能不是很熟悉，当我们遇到将图片转换成CAD格式时，应该怎么办？请往下看！
步骤一：
运行CAD编辑器标准版，点击【文件】–【打开】，找到需要打开的图片，点击打开即可。

步骤二：
图片文件打开后，我们可以对其进行放大预览、编辑等操作。

步骤三：
如果想要将图片转换成dwg图纸格式，请执行【文件】–【另存为】命令，在弹出的窗口中，设置保存类型为dwg格式。

步骤四：
接着设置保存位置，点击【保存】按钮即可将图片转换成dwg格式文件。

我们可以使用CAD看图软件打开查看。

以上就是分享的图片转换成CAD格式文件的方法。

jpg图片怎样转成cad格式JPG图片是一种常见的图像格式，通常用于储存照片和其他图片。

而CAD（计算机辅助设计）格式则是一种专业的图形设计格式，用于制作各种工程图纸、产品图纸、建筑设计图纸等。

在某些情况下，我们可能需要将JPG图片转换成CAD格式，以方便后续的修改和处理。

下面我们就来介绍一些常见的转换方法。

一、手动追踪法这是一种比较古老的方法，需要使用CAD软件中的“追踪”工具，手动追踪JPG图片中的每一个线条、弧线和曲线等元素，然后用CAD中相应的工具重新绘制，最终得到一个与原图形相似的CAD图形。

但是这种方法需要大量的时间和精力，且对于复杂的图形可能会出现许多错误和不符合实际的部分，因此并不太适合初学者或人数不多的小团队。

二、使用CAD插件针对JPG转CAD的需求，有些CAD软件提供了特殊的插件来进行转换，如Autodesk的“Raster Design”插件。

该插件具有自动追踪和转换功能，可以高效地将JPG图片转换成CAD格式，且转换的准确度也比手动追踪高得多。

但是需要注意的是，插件通常只适用于特定的CAD软件版本，并且需要单独购买。

三、使用专业的转换工具除了CAD软件自带的插件外，还有一些专业的转换工具可以将JPG图片转换成CAD格式，如“Any DWG to JPG Converter”和“JPG to CAD Converter”等。

这些工具通常提供批量转换功能，可以同时转换多个JPG文件，并且支持输出多种CAD格式，如DWG、DXF等。

使用这些工具的优点是速度快、准确度高，且不需要特定的CAD软件支持。

但需要注意的是，这些工具可能需要付费购买，并且在使用过程中可能会出现一定的兼容性问题。

四、在线转换工具除了以上几种方法外，还可以选择将JPG图片上传至在线转换工具上，如“Zamzar”、“Online Convert”等。

这些工具可以将JPG图片转换成多种格式，包括CAD格式，且可以免费使用。

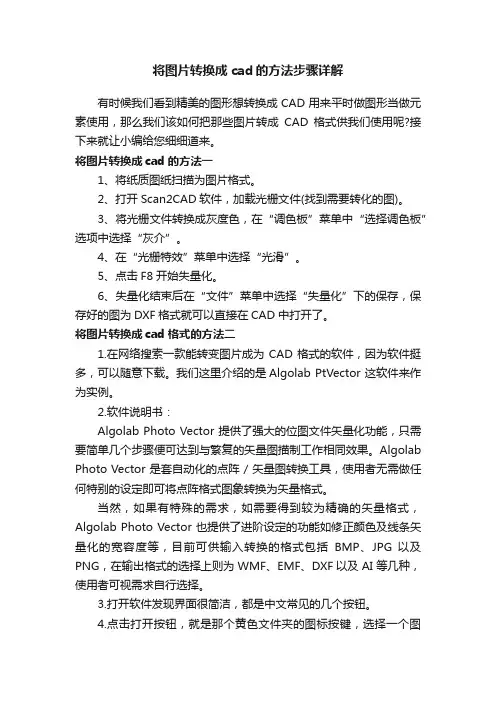

将图片转换成cad的方法步骤详解有时候我们看到精美的图形想转换成CAD用来平时做图形当做元素使用，那么我们该如何把那些图片转成CAD格式供我们使用呢?接下来就让小编给您细细道来。

将图片转换成cad的方法一1、将纸质图纸扫描为图片格式。

2、打开Scan2CAD软件，加载光栅文件(找到需要转化的图)。

3、将光栅文件转换成灰度色，在“调色板”菜单中“选择调色板”选项中选择“灰介”。

4、在“光栅特效”菜单中选择“光滑”。

5、点击F8开始失量化。

6、失量化结束后在“文件”菜单中选择“失量化”下的保存，保存好的图为DXF格式就可以直接在CAD中打开了。

将图片转换成cad格式的方法二1.在网络搜索一款能转变图片成为CAD格式的软件，因为软件挺多，可以随意下载。

我们这里介绍的是Algolab PtVector 这软件来作为实例。

2.软件说明书：Algolab Photo Vector 提供了强大的位图文件矢量化功能，只需要简单几个步骤便可达到与繁复的矢量图描制工作相同效果。

Algolab Photo Vector 是套自动化的点阵 / 矢量图转换工具，使用者无需做任何特别的设定即可将点阵格式图象转换为矢量格式。

当然，如果有特殊的需求，如需要得到较为精确的矢量格式，Algolab Photo Vector 也提供了进阶设定的功能如修正颜色及线条矢量化的宽容度等，目前可供输入转换的格式包括BMP、JPG 以及PNG，在输出格式的选择上则为 WMF、EMF、DXF以及 AI 等几种，使用者可视需求自行选择。

3.打开软件发现界面很简洁，都是中文常见的几个按钮。

4.点击打开按钮，就是那个黄色文件夹的图标按键，选择一个图片，这里选择一个飞机。

5.飞机进入了Algolab PtVector转变的页面，现在还是老样子，没发生变化。

6.如果选错了，我们可以重新点击这个，重新选择图片。

7.点击这个准备转变的按钮，起跑动作。

8.点击起跑动作的那个按钮后，可以发现图片已经变成了模糊的效果。

图片jpg转CAD格式（dwg）
1、在/f/4885477. html 网址，里下载jpg转CAD工具软件Algolab Photo Vector V1.97.7 汉化版.exe如下图：
2、下载好后安装
3、安装后的快捷方式
4、打开后的界面
5、打开JPG文件
6、点第4个按钮（按顺序操作），也在之前先可点第
5个按钮（修整）或第6个按钮（颜色缩减）对图像进行相关优化处理。

经矢量化的图片如下图：
7、然后将处理后的图片另存为DXF格式（文件→另存为→dxf）
7、然后在CAD里打开dxf文件可得，如图所示：
8、最后另存为dwg格式，如下图
9、还可以直接将dxf文件导入PCB中在PCB中显示，从而获得画板时的图标Log流程如下：
（File→Import→.dxf→OK→Yes→）
10、最后根据转换粘贴制作出元器件封装如下图：。

如何将图片格式转换为cad格式
如何将图片格式转换为cad格式呢?其实并不难，下面店铺告诉大家如何将图片格式转换为cad格式，一起来学习吧。

将图片格式转换为cad格式的方法：
1、将纸质图纸扫描为图片格式。

2、打开Scan2CAD软件，加载光栅文件(找到需要转化的图)。

3、将光栅文件转换成灰度色，在“调色板”菜单中“选择调色板”选项中选择“灰介”。

4、在“光栅特效”菜单中选择“光滑”。

5、点击F8开始失量化。

6、失量化结束后在“文件”菜单中选择“失量化”下的保存，保存好的图为DXF格式就可以直接在CAD中打开了。

下面来介绍他的介面及转换方法 :
这就是他的界面
下面讲方法，点击文件→批量处理，你会看到下面这张图：
在添加文件中选择你要转换成CAD格式的图片，当然是JPG了，如果图片一开始是PDF的，可以先用Acdsee转成JPG，添加好了以后，你会在白色的地方看到你加进来的图片，当然可以连续添加，批量添加，然后看上面一排处理之前，细线化，这此都不用设置，当然你如果想效果好，就根据自己的要求设置下，看下文件输出，一定要点一下下面的AutoCAD DXF:这个，然后在文件选项框中就会出现 DXF：-oDXF DXF：-oDXF DXF：-oDXF，然后就点开始处理，他会出现没有找到文件路径，别管他，点确定，它就开始自动处理了。

处理好之后的.dxf的文件就在你图片的同一文件夹中，如果你想改变输出的路径，就在点开始处理前选中将矢量输出的文件放置在此文件夹中，然后点浏览。

是不是很方便，当然我只是介绍了这个软件的最最基本的用法，他的功能很强大，用途也很广，需要一段时间的适应才能学好它用好它
下面我将一张之前是PDF的图纸变为JPG ，再用它转成DXF的效果给大家看下：这是一张PDF的原图：
转成DXF后：
效果不错吧，最重要的是可以编辑了。

将图片转换成cad的方法是随着科技的飞速发展，计算机辅助设计（CAD）已经成为了日常工作中不可或缺的一部分。

然而，在某些场合下，我们需要将别人发给我们的图片转换成CAD文件，以便于更好地进行后续处理和修改。

那么，将图片转换成CAD的具体方法是什么呢？在本文中，我们将深入探讨这个问题。

首先，我们需要明确一点，即将图片转换成CAD文件的难度是非常大的。

因为图片只包含了表面的视觉形象，而没有深度、大小、高度和比例等相关信息。

因此，我们需要借助一些专业的软件和工具来协助完成这个过程。

下面是一些常见的转换方法：方法1：手工绘图这是一种最传统的方法，也是最为原始和耗时的方法。

它需要使用手工在CAD上重新绘制出图片中的各种线条和形状，然后再对它们进行对齐和调整。

虽然这个方法非常灵活和自由，但是需要投入大量的时间和精力，特别是在处理复杂的图形时更是如此。

方法2：使用CAD插件现在很多CAD软件都配备了一些插件或工具，可以用来帮助我们将图片转换成CAD文件。

例如AutoCAD software Essential,这种插件可以将位图（如JPG、BMP等格式的图片）转换成CAD可读取的矢量图形文件。

虽然这种方法具有较高的效率和准确度，但是也存在一些局限性，例如对于某些复杂的图片或者表格数值的转换，可能会出现数据错误或者变形的情况。

方法3：使用专业转换软件专业转换软件是将图片转换成CAD的批量处理工具，它是最为快捷和准确的方法。

这种软件包括Autoconverter, ABViewer, Easy Trace和Adaucogit,它们可以自动检测、分离和识别图像中的各种对象和线条，然后将它们转换成CAD上的矢量图形。

这个方法不需要任何手动干预和调整，大大提高了工作的效率和质量。

需要注意的是，由于不同的CAD软件及插件存在兼容性和转换效果的差异，所以在选择这些软件和工具的时候，我们需要根据自己的实际情况进行选择。

而且，在使用这些工具的时候也需要仔细阅读相关的操作文档和使用说明，以避免产生错误和误操作。

图片转换cad软件图片转换CAD软件导言：在现代科技发展的背景下，计算机辅助设计（CAD）已经成为各行各业广泛使用的工具。

然而，要从图片中获取准确的CAD文件并进行编辑却一直是一个挑战。

幸运的是，图片转换CAD软件的出现为我们提供了一种方便快捷的解决方案。

本文将介绍图片转换CAD软件的原理、特点以及应用领域。

一、图片转换CAD软件的原理图片转换CAD软件是一种利用先进的图像处理和计算机视觉算法，将图片中的二维图形准确转换为CAD文件的工具。

它通过以下步骤实现图片到CAD的转换：1. 图像识别：基于机器学习和图像识别算法，软件能够识别和提取图片中的几何形状，如直线、圆弧、多边形等。

2. 图像处理：软件对图片进行预处理，包括去噪、边缘增强等操作，以提高识别准确性。

3. 数据提取：通过分析图像中的像素点，软件能够提取出几何形状的坐标信息，并将其存储为CAD文件格式（如DXF、DWG等）。

二、图片转换CAD软件的特点1. 准确性：图片转换CAD软件通过高级的图像处理算法和机器学习技术，能够准确地识别和提取图片中的几何形状。

这意味着用户可以在CAD软件中直接编辑识别出的几何形状，而不必花费大量时间手动绘制。

2. 高效性：相对传统手动绘图的方式，图片转换CAD软件能够极大地提高工作效率。

它可以自动进行图像处理和数据提取，大大节省了转换时间。

3. 灵活性：图片转换CAD软件支持多种图像格式（如JPEG、PNG、BMP 等），用户可以根据需要选择合适的格式进行转换。

此外，软件还支持转换后的CAD文件导出为常见的CAD格式，以便与其他CAD 软件进行兼容。

4. 用户友好性：图片转换CAD软件通常提供直观简洁的用户界面，使用户能够轻松上手并且高效地完成图片到CAD的转换。

同时，软件还提供丰富的编辑工具，方便用户进行后续的修改和优化。

三、图片转换CAD软件的应用领域1. 建筑设计：在建筑设计过程中，常常需要将手绘的草图或图片转换为CAD文件以进一步进行编辑和工程计算。

如何将图片转换成cad图形我们经常要把一些图片弄到CAD中，那么大家知道如何将图片转换成cad图形吗?下面是店铺整理的如何将图片转换成cad图形的方法，希望能给大家解答。

将图片转换成cad图形的方法：1.在网络搜索一款能转变图片成为CAD格式的软件，因为软件挺多，可以随意下载。

我们这里介绍的是Algolab PtVector 这软件来作为实例。

2.软件说明书：Algolab Photo Vector 提供了强大的位图文件矢量化功能，只需要简单几个步骤便可达到与繁复的矢量图描制工作相同效果。

Algolab Photo Vector 是套自动化的点阵 / 矢量图转换工具，使用者无需做任何特别的设定即可将点阵格式图象转换为矢量格式。

当然，如果有特殊的需求，如需要得到较为精确的矢量格式，Algolab Photo Vector 也提供了进阶设定的功能如修正颜色及线条矢量化的宽容度等，目前可供输入转换的格式包括BMP、JPG 以及PNG，在输出格式的选择上则为 WMF、EMF、DXF以及 AI 等几种，使用者可视需求自行选择。

3.打开软件发现界面很简洁，都是中文常见的几个按钮。

4.点击打开按钮，就是那个黄色文件夹的图标按键，选择一个图片，这里选择一个飞机。

5.飞机进入了Algolab PtVector转变的页面，现在还是老样子，没发生变化。

6.如果选错了，我们可以重新点击这个，重新选择图片。

7.点击这个准备转变的按钮，起跑动作。

8.点击起跑动作的那个按钮后，可以发现图片已经变成了模糊的效果。

9.我们点击文件，另存，这里好几个格式，大家可以选择PS的，可以选择CAD的。

11.弹出一个内容框，可以选择保存的路径。

12.查阅桌面的文件，看属性，是CAD的格式。

13.哇塞，看到了吗，CAD格式的飞机出来了，不用自己画，多爽啊。
