如何将JPG图片转换为DWG格式的CAD文件

技术员二级积分176鲜花0 朵金币155 枚专长无•卖手机咯如何将JPG图片转换为DWG格式的CAD文件?CAD, DWG, JPG, 格式, 文件本帖最后由abcsun1999 于2009-7-21 12:53 编辑经常在论坛里面看到这个问题,以下为本人常用的一个方法,鉴于能力的问题,通常本人只是将一些黑白颜色的图片转换CAD格式的文件(所用软件为PHOTOSHOP/3D MAX2008/CAD 2008)!希望家园里面兄弟姐妹们都出点主意,看看有没有更好的解决办法?下图为给定的JPG图片,需要在CAD中得到该图片的DWG格式文件:收藏分享评分回复引用订阅报告道具TOP2楼abcsun1999发表于2009-7-21 13:06 | 只看该作者一、在PS里面将所给的JPG文件转换为*.AI格式的文件。

1、在PS中打开所给的JPG文件（如下：）技术员二级积分176鲜花0 朵金币155 枚专长无2、通过色彩选择模式选定图中的图形部分（如下：）3、通过路径工具，将选择的范围线转换为路径：（如下）4、将路径输出为AI格式的线形文件：（如下）注意事项：这个过程中所得到的路径的精细程度直接关系到我们后期得到的CAD文件的精确度，因此在这个步骤中，我们在打开图片的时候应尽量让图片大一些，分辨率高一些，以保证所得到的路径文件清晰而精确。

回复引用报告道具TOP技术员二级积分176鲜花0 朵金币155 枚专长无3楼abcsun1999发表于2009-7-21 13:15 | 只看该作者二、在3D当中将AI格式的路径文件转换为DWG格式的CAD文件。

1、打开3D MAX，导入步骤一当中输出的AI格式的文件：选择导入文件的时候一定要先选择导入文件的格式：2、文件导入后样式如下：3、输出DWG格式的文件：选择输出文件的格式，取好输出文件的名字：回复引用报告道具TOP技术员二级积分1764楼abcsun1999发表于2009-7-21 13:26 | 只看该作者本帖最后由abcsun1999 于2009-7-21 13:31 编辑三、在CAD当中查看所得到的DWG格式的文件1、在CAD当中打开所得到的DWG格式文件：鲜花0 朵金币155 枚专长无2、这些图为透视图，这是因为在3D中视点设置不同的缘故造成的，调整视点即可（如下：）然后调整好线形的颜色，得到最终的DWG格式的文件如下：至此，得到所谓的JPG图片转换来的DWG格式文件，个人认为，这种JPG转CAD的方法只是适用一些书法字体或者其他单独色块的处理，如果要想直接把照片之类的东西转换为CAD还是不切实际的！回复引用报告道具TOP。

jpg图片怎么转换为CAD图纸？简单几步教你操作
从事CAD图纸设计的小伙伴平时工作中，经常会遇到各种与CAD 制图相关的问题，大多数都是不同格式之间的转换或添加，比如之前我们经常讲到的PDF文件和CAD图纸之间的转换操作等。

最近有个小伙伴问我，平时在工作中会收到别的同事传输的jpg格式的图纸文件，那么jpg图片怎么转换为CAD图纸呢，下面我们就来分享一下~ 步骤一：首先打开CAD编辑器，在首页左上方点击“文件”然后在展开的列表里点击“打开”按钮，在“打开”弹出窗口中选择我们需要处理的CAD图纸文件添加进来。

步骤二：CAD图纸文件添加进来之后，在菜单栏中点击“编辑器”，然后点击“图像”工具跳出图片窗口。

步骤三：在图片窗口中，点击“路径”选项后的“浏览”按钮，选择要插入的图片并添加。

步骤四：然后点击“选择点”按钮，选择图片插入位置，同时可以根据需要修改图片大小，完成后点击“确定”按钮，图片就成功插入到当前绘画。

步骤五：插入图片后，可以根据需要选择图片对象，然后在软件左侧的“属性”栏中修改图片对象的属性设置。

以上内容就是jpg图片怎么转换为CAD图纸的方法介绍了，看完的小伙伴们都学会了吗？如果还没有学会的小伙伴可以根据步骤操作一遍，希望可以帮到你哦~。

用R2V软件将图片转化为dwg格式教程用R2V矢量化软件转换为dwg图形的步骤介绍于后。

本文共有9步，将分别上传图片。

第一步，启动r2v软件，打开光栅图文件，如打开毛主席题词《向雷锋同志学习》的图片文件，图片就显示出来。

（图片见第二步）。

第二步，击“图像/转换/24位RGB->灰色”按钮，《向雷锋同志学习》的图片和操作按钮，均显示如图1所示。

第三步，击“矢量化/自动矢量化”按钮，弹出如图2右下角的矢量化卡，在卡上的“源图像”框中选“CAD 图形”，再选下面的“边界线”。

第四步，这时，击“开始”按钮，就可看到那个题词的每个字，都有绿色线条框住了，如图3所示第五步，击“文件/输出矢量(E)”按钮，出现如图4所示的“另存为”的对话框，框中的“文件名”可自命名，也可默认的图片名，在“保存类型(T)”窗口中选“DXF 文件(*.dxf)”然后击“保存”就完成了矢量化操作第六步，启动AutoCAD，击“打开”按钮，会弹出“选择文件”对话框，在框中“文件名”选择刚才存盘的文件，在“文件类型(T)”中选择“DXF (*.dxf)”格式，如图5所示。

第七步，这时击“打开(O)”按钮，就调到了CAD中，可是因图形太小，一般都见不到，不要着急，请打ZOOM--E命令，就会显示全图了，如图7所示。

第八步，对图中多余的短线条或零星的点删除、修剪或连接等操作，使其连成多段线，成功。

这时，存盘就自动存取为dwg格式的文件了。

第九步，如果你要填充为实体字，一是可执行“面域”命令，二是可执行“拉伸”，就能成为实体字了。

如图8所示。

转自/forum/showthread.php?postid=2889354R2V的下载地址： /soft/24058.htm。

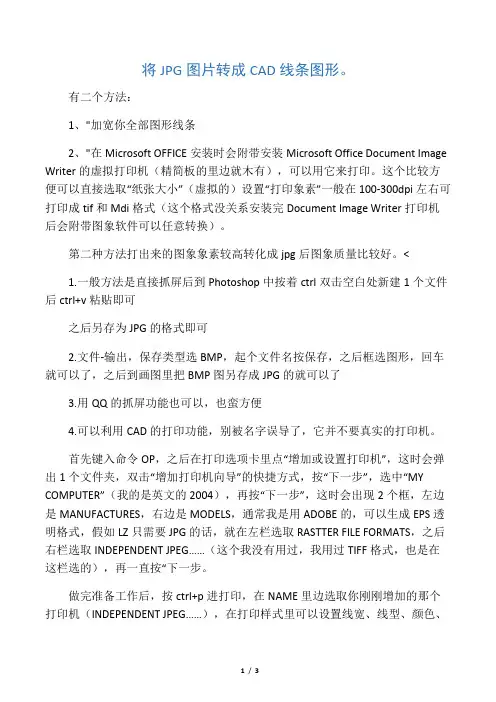

将JPG图片转成CAD线条图形。

有二个方法：1、"加宽你全部图形线条2、"在Microsoft OFFICE安装时会附带安装Microsoft Office Document Image Writer的虚拟打印机（精简板的里边就木有），可以用它来打印。

这个比较方便可以直接选取“纸张大小”（虚拟的）设置“打印象素”一般在100-300dpi左右可打印成tif和Mdi格式（这个格式没关系安装完Document Image Writer打印机后会附带图象软件可以任意转换）。

第二种方法打出来的图象象素较高转化成jpg后图象质量比较好。

<1.一般方法是直接抓屏后到Photoshop中按着ctrl双击空白处新建1个文件后ctrl+v粘贴即可之后另存为JPG的格式即可2.文件-输出，保存类型选BMP，起个文件名按保存，之后框选图形，回车就可以了，之后到画图里把BMP图另存成JPG的就可以了3.用QQ的抓屏功能也可以，也蛮方便4.可以利用CAD的打印功能，别被名字误导了，它并不要真实的打印机。

首先键入命令OP，之后在打印选项卡里点“增加或设置打印机”，这时会弹出1个文件夹，双击“增加打印机向导”的快捷方式，按“下一步”，选中“MY COMPUTER”（我的是英文的2004），再按“下一步”，这时会出现2个框，左边是MANUFACTURES，右边是MODELS，通常我是用ADOBE的，可以生成EPS透明格式，假如LZ只需要JPG的话，就在左栏选取RASTTER FILE FORMATS，之后右栏选取INDEPENDENT JPEG……（这个我没有用过，我用过TIFF格式，也是在这栏选的），再一直按“下一步。

做完准备工作后，按ctrl+p进打印，在NAME里边选取你刚刚增加的那个打印机（INDEPENDENT JPEG……），在打印样式里可以设置线宽、线型、颜色、深浅等等，最最重要的是，你要确保“打印到文件”前的那个钩是打上的（有些打印机是强制打的），之后选取路径和JPG文件的名字。

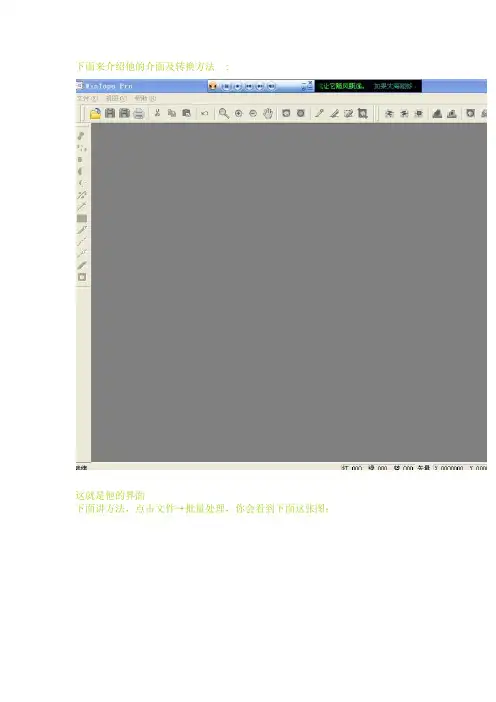

下面来介绍他的介面及转换方法 :
这就是他的界面
下面讲方法，点击文件→批量处理，你会看到下面这张图：
在添加文件中选择你要转换成CAD格式的图片，当然是JPG了，如果图片一开始是PDF的，可以先用Acdsee转成JPG，添加好了以后，你会在白色的地方看到你加进来的图片，当然可以连续添加，批量添加，然后看上面一排处理之前，细线化，这此都不用设置，当然你如果想效果好，就根据自己的要求设置下，看下文件输出，一定要点一下下面的AutoCAD DXF:这个，然后在文件选项框中就会出现 DXF：-oDXF DXF：-oDXF DXF：-oDXF，然后就点开始处理，他会出现没有找到文件路径，别管他，点确定，它就开始自动处理了。

处理好之后的.dxf的文件就在你图片的同一文件夹中，如果你想改变输出的路径，就在点开始处理前选中将矢量输出的文件放置在此文件夹中，然后点浏览。

是不是很方便，当然我只是介绍了这个软件的最最基本的用法，他的功能很强大，用途也很广，需要一段时间的适应才能学好它用好它
下面我将一张之前是PDF的图纸变为JPG ，再用它转成DXF的效果给大家看下：这是一张PDF的原图：
转成DXF后：
效果不错吧，最重要的是可以编辑了。

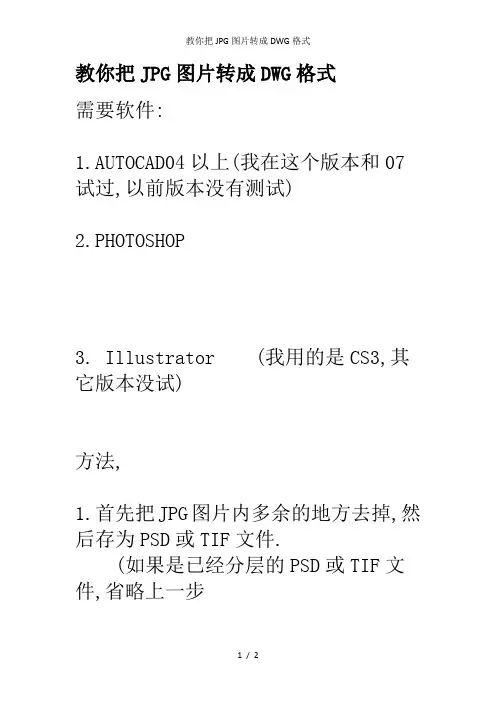

教你把JPG图片转成DWG格式
需要软件:
1.AUTOCAD04以上(我在这个版本和07试过,以前版本没有测试)
2.PHOTOSHOP
3. Illustrator (我用的是CS3,其它版本没试)
方法,
1.首先把JPG图片内多余的地方去掉,然后存为PSD或TIF文件.
(如果是已经分层的PSD或TIF文件,省略上一步
2 用.Illustrator 打开刚才的文件,然后点"实时描幕",
稍后从文件菜单,点:导出
在文件类型选择DWG或DXF
然后在弹出的窗口直接确定就可以.
3.打开CAD,关闭生成的空白文件及打开的文件,点文件菜单当中的修复, 修复刚才生成的DWG文件.
4.然后打开这个文件,用炸开命令,删除里面的填充,就可以编辑了.。

将图片转换成cad的方法步骤详解有时候我们看到精美的图形想转换成CAD用来平时做图形当做元素使用，那么我们该如何把那些图片转成CAD格式供我们使用呢?接下来就让小编给您细细道来。

将图片转换成cad的方法一1、将纸质图纸扫描为图片格式。

2、打开Scan2CAD软件，加载光栅文件(找到需要转化的图)。

3、将光栅文件转换成灰度色，在“调色板”菜单中“选择调色板”选项中选择“灰介”。

4、在“光栅特效”菜单中选择“光滑”。

5、点击F8开始失量化。

6、失量化结束后在“文件”菜单中选择“失量化”下的保存，保存好的图为DXF格式就可以直接在CAD中打开了。

将图片转换成cad格式的方法二1.在网络搜索一款能转变图片成为CAD格式的软件，因为软件挺多，可以随意下载。

我们这里介绍的是Algolab PtVector 这软件来作为实例。

2.软件说明书：Algolab Photo Vector 提供了强大的位图文件矢量化功能，只需要简单几个步骤便可达到与繁复的矢量图描制工作相同效果。

Algolab Photo Vector 是套自动化的点阵 / 矢量图转换工具，使用者无需做任何特别的设定即可将点阵格式图象转换为矢量格式。

当然，如果有特殊的需求，如需要得到较为精确的矢量格式，Algolab Photo Vector 也提供了进阶设定的功能如修正颜色及线条矢量化的宽容度等，目前可供输入转换的格式包括BMP、JPG 以及PNG，在输出格式的选择上则为 WMF、EMF、DXF以及 AI 等几种，使用者可视需求自行选择。

3.打开软件发现界面很简洁，都是中文常见的几个按钮。

4.点击打开按钮，就是那个黄色文件夹的图标按键，选择一个图片，这里选择一个飞机。

5.飞机进入了Algolab PtVector转变的页面，现在还是老样子，没发生变化。

6.如果选错了，我们可以重新点击这个，重新选择图片。

7.点击这个准备转变的按钮，起跑动作。

8.点击起跑动作的那个按钮后，可以发现图片已经变成了模糊的效果。

jpg图片怎样转成cad格式JPG图片是一种常见的图像格式，通常用于储存照片和其他图片。

而CAD（计算机辅助设计）格式则是一种专业的图形设计格式，用于制作各种工程图纸、产品图纸、建筑设计图纸等。

在某些情况下，我们可能需要将JPG图片转换成CAD格式，以方便后续的修改和处理。

下面我们就来介绍一些常见的转换方法。

一、手动追踪法这是一种比较古老的方法，需要使用CAD软件中的“追踪”工具，手动追踪JPG图片中的每一个线条、弧线和曲线等元素，然后用CAD中相应的工具重新绘制，最终得到一个与原图形相似的CAD图形。

但是这种方法需要大量的时间和精力，且对于复杂的图形可能会出现许多错误和不符合实际的部分，因此并不太适合初学者或人数不多的小团队。

二、使用CAD插件针对JPG转CAD的需求，有些CAD软件提供了特殊的插件来进行转换，如Autodesk的“Raster Design”插件。

该插件具有自动追踪和转换功能，可以高效地将JPG图片转换成CAD格式，且转换的准确度也比手动追踪高得多。

但是需要注意的是，插件通常只适用于特定的CAD软件版本，并且需要单独购买。

三、使用专业的转换工具除了CAD软件自带的插件外，还有一些专业的转换工具可以将JPG图片转换成CAD格式，如“Any DWG to JPG Converter”和“JPG to CAD Converter”等。

这些工具通常提供批量转换功能，可以同时转换多个JPG文件，并且支持输出多种CAD格式，如DWG、DXF等。

使用这些工具的优点是速度快、准确度高，且不需要特定的CAD软件支持。

但需要注意的是，这些工具可能需要付费购买，并且在使用过程中可能会出现一定的兼容性问题。

四、在线转换工具除了以上几种方法外，还可以选择将JPG图片上传至在线转换工具上，如“Zamzar”、“Online Convert”等。

这些工具可以将JPG图片转换成多种格式，包括CAD格式，且可以免费使用。

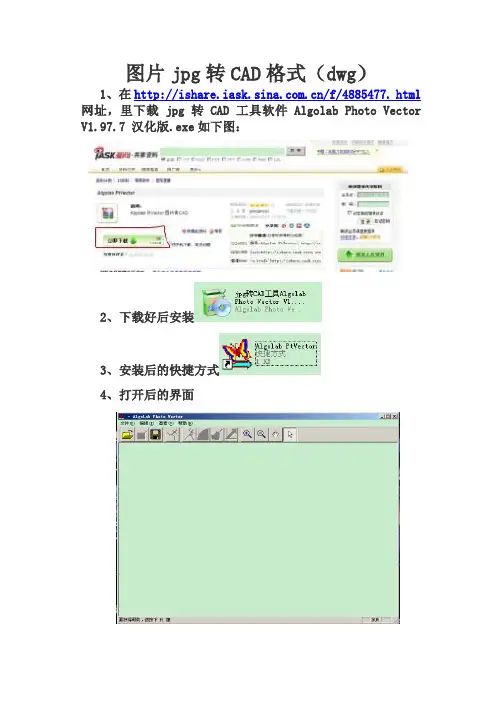

图片jpg转CAD格式（dwg）
1、在/f/4885477. html 网址，里下载jpg转CAD工具软件Algolab Photo Vector V1.97.7 汉化版.exe如下图：
2、下载好后安装
3、安装后的快捷方式
4、打开后的界面
5、打开JPG文件
6、点第4个按钮（按顺序操作），也在之前先可点第
5个按钮（修整）或第6个按钮（颜色缩减）对图像进行相关优化处理。

经矢量化的图片如下图：
7、然后将处理后的图片另存为DXF格式（文件→另存为→dxf）
7、然后在CAD里打开dxf文件可得，如图所示：
8、最后另存为dwg格式，如下图
9、还可以直接将dxf文件导入PCB中在PCB中显示，从而获得画板时的图标Log流程如下：
（File→Import→.dxf→OK→Yes→）
10、最后根据转换粘贴制作出元器件封装如下图：。

将JPG图片转成CAD线条图形。

有二个方法：1、加宽你全部图形线条2、在Microsoft OFFICE安装时会附带安装Microsoft Office Document Image Writer的虚拟打印机（精简板的里边就木有），可以用它来打印。

这个比较方便可以直接选取“纸张大小”（虚拟的）设置“打印象素”一般在100-300dpi左右可打印成tif和Mdi格式（这个格式没关系安装完Document Image Writer打印机后会附带图象软件可以任意转换）。

第二种方法打出来的图象象素较高转化成jpg后图象质量比较好。

<1.一般方法是直接抓屏后到Photoshop中按着ctrl 双击空白处新建1个文件后ctrl+v粘贴即可之后另存为JPG的格式即可2.文件-输出，保存类型选BMP，起个文件名按保存，之后框选图形，回车就可以了，之后到画图里把BMP图另存成JPG的就可以了3.用QQ的抓屏功能也可以，也蛮方便4.可以利用CAD的打印功能，别被名字误导了，它并不要真实的打印机。

首先键入命令OP，之后在打印选项卡里点“增加或设置打印机”，这时会弹出1个文件夹，双击“增加打印机向导”的快捷方式，按“下一步”，选中“MY COMPUTER”（我的是英文的2004），再按“下一步”，这时会出现2个框，左边是MANUFACTURES，右边是MODELS，通常我是用ADOBE的，可以生成EPS透明格式，假如LZ只需要JPG的话，就在左栏选取RASTTER FILE FORMATS，之后右栏选取INDEPENDENT JPEG……（这个我没有用过，我用过TIFF格式，也是在这栏选的），再一直按“下一步。

做完准备工作后，按ctrl+p进打印，在NAME里边选取你刚刚增加的那个打印机（INDEPEN DENT JPEG……），在打印样式里可以设置线宽、线型、颜色、深浅等等，最最重要的是，你要确保“打印到文件”前的那个钩是打上的（有些打印机是强制打的），之后选取路径和JPG文件的名字。

WinTopo_Pro-YFCR_JPG转换成CAD教程
1.首先下载WinTopo_Pro-YFCR这个软件，安装。

(这个软件百度搜索一下就有)
2.选择打开文件，打开你要的JPG文件，然后点击矢量化，选择一件矢量化，
选两次，矢量化图另存为DXF,用CAD打开，再次另存为就好了
温馨提示:JPG文件保存为CAD的时候是DWF格式,而不是直接到DWG,而DWF格
式在CAD软件中可以直接打开.
JPG文件保存为CAD的DWF格式之前需要进行矢量化操作,一键就可以实现,也
可以根据你的需要选择精度.
总体感觉很实用.可以省去我们很多绘制CAD文件的时间,特别是对精度要求不
是太高的CAD文件的时候
3.注册信息(保存文件的时候需要授权)
——————————————————————————————————
—
用户名:(任意)
授权号:ZYQ520WFH-Yafeng。
