钽电容耐压值

钽电容耐压值的表示方法钽电容上面标着106F他表示：106是容量为10uF F应是耐压值为2.5V钽电容耐压用不同的字母来标注，如下：F: 2.5G: 4L、J: 6.3A: 10C: 16D:20E：25V：35T：50在体积一定的情况下，容值越大，耐压值越小。

目前全球主要有以下几个品牌的钽电容：AVX、KEMET、VISHAY、NEC、NICHICON。

市场上的钽电容，分为黄钽和黑钽两种。

黄钽品牌主要是：AVX KEMET 黑钽主要品牌是：NEC、NICHICON。

市场占有方面：AVX远高于KEMET，NEC高于NICHICON。

现在市场上的钽电价格变化比较大。

AVX涨价20%--30% , KEMET涨价15%-20%，NEC涨价10%--20%。

涨价的主要原因个人认为有这么几个原因：1.市场上原料钽价格上涨 2.劳动力成本的增加。

另外可能有朋友要问黄钽与黑钽的区别。

简单来说，黑钽是开模将钽粉压成型，而黄钽，是在表面用聚氧树脂包裹而成。

由于生产工艺的原因，黑钽的内部空间没有得到最有效的利用，所以黄钽能做的容量会比黑钽要大，也就是说有些黄钽能做到的规格型号，黑钽做不了。

另外，前面有朋友说到Polymer，Polymer现在主要是AVX与KEMET在做。

Polymer与比普通的二氧化锰的优势在于：普通的钽电他的实际使用电压一般是50%，Polymer一般在80%以上。

举个例子来说：100uf 10v的普通电容，在实际使用的时候，额定电压不能超过5V，如果使用Polymer材料的电容，那么只需要100uf 6.3v的。

但由于价格问题，Polymer现在在普通的电子产品上用的不是很多。

我所知道的，在笔记本电脑上有些有用到。

AVX与KEMET的优劣：AVX在军用，民用市场上的占有量都很大，在普通电容的市场上，AVX无论品质还是市场占有量都远强与KEMET。

价格上，AVX比KEMET更贵。

KEMET他主要问题是其电容的耐压值不够，举例说：100uf 10v的电容，测试的电压按道理应该能达到5V，但若真用5V电压去测试的话，很可能会击穿。

钽电容封装大全及技术参数长的话是+-0.2 ,宽是+-0.1 高（MM）A 型的尺寸3.2 X1.6 X1.6 俗称: A(3216)B 型的尺寸3.5 X2.8 X1.9 俗称: B(3528)C 型的尺寸6.0X 3.2X 2.6 俗称: C(6032)D 型的尺寸7.3 X4.3 X2.9 俗称: D(7343) 厚度2.9英寸E 型的尺寸7.3 X4.3 X4.1 俗称: E(7343) 厚度4.1英寸V 型的尺寸7.3X 6.1 X3.45 俗称: V(7361)J (1608)P (2012)也就是0805的封装尺寸：毫米（英寸）容值、耐压与尺寸对照表：电感封装一般包括贴片与插件。

1.功率电感封装以骨架的尺寸做封装表示。

贴片用椭柱型表示方法如5.8（5.2）×4就表示长径为5.8mm短径为5.2mm高为4mm的电感（贴片电感封装）。

插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。

只是它们的骨架一般要通用，要不就要定造。

2.普通线性电感、色环电感与电阻电容的封装都有一样的表示，贴片用尺寸表示如0603、0805、0402、1206等（贴片电感封装）。

插件用功率表示如1/8W、1/4W、1/2W、1W等。

3.至于二极管插件一般是DO－41；贴片封装就多SOD－214、LL－34。

4.三极管插件一般是To92；贴片封装就多SOT－23、SOT－223等不能尽说，由于自动化封装变得多种多样。

发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。

225v钽电容参数摘要：一、钽电容简介1.钽电容的定义2.钽电容的特点二、225v 钽电容参数1.225v 钽电容的额定电压2.225v 钽电容的容量范围3.225v 钽电容的耐压能力4.225v 钽电容的温度特性5.225v 钽电容的尺寸和封装三、225v 钽电容应用领域1.电源滤波2.信号耦合3.直流支撑4.其他应用场景四、225v 钽电容的选择和使用注意事项1.选择合适的钽电容参数2.考虑钽电容的工作环境3.注意钽电容的额定电压和耐压能力4.考虑钽电容的容值和精度5.钽电容的安装和焊接正文：钽电容是一种采用钽金属作为电极的电容器，具有高稳定性、低损耗、高可靠性等优点。

在众多钽电容中，225v 钽电容以其独特的参数特性，广泛应用于各种电子设备中。

首先，我们来了解一下225v 钽电容的基本参数。

225v 钽电容的额定电压为225V，容量范围从10pF 到1000μF 不等。

其耐压能力较高，可达到额定电压的2 至3 倍。

此外，225v 钽电容具有较好的温度特性，其容量随温度的变化较小，适用于高温环境。

在尺寸和封装方面，225v 钽电容有多种类型和规格，可根据实际需求选择合适的尺寸和封装。

225v 钽电容广泛应用于电源滤波、信号耦合、直流支撑等领域。

在电源滤波方面，由于225v 钽电容具有低损耗、高稳定性的特点，可有效滤除电源中的杂波，提高电源的稳定性。

在信号耦合方面，225v 钽电容能有效隔离两个电路之间的干扰，保证信号的传输质量。

此外，225v 钽电容还适用于直流支撑、脉冲电路、振荡电路等电子设备中。

在选择和使用225v 钽电容时，需要注意以下几点：首先，要根据实际需求选择合适的钽电容参数，如额定电压、容量、耐压能力等。

其次，要考虑钽电容的工作环境，如温度、湿度等因素，以保证电容的正常工作。

此外，要注意钽电容的额定电压和耐压能力，避免因电压过高导致电容损坏。

在考虑容值和精度时，要根据电路的要求选择合适的钽电容。

一、钽电容介绍钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。

目前的工艺有干粉成型法和湿粉成型法两种。

钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。

目前全球主要有以下几个品牌的钽电容：A VX、KEMET、VISHAY、NEC，其中A VX 和VISHAY的产量最大，而且质量最好。

二、钽电容技术规格和选型（以VISHAY和A VX为例说明）（一）VISHAY1、型号表示方法293D 107 X9 010 D 2 W①②③④⑤⑥⑦①表示系列，VISHAY有293D和593D两个系列，293D表示普通钽电容，593D表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。

②表示电容的容量，范围从0.1UF----680UF③表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）④表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V⑤表示钽电容的尺寸大小，有A、B、C、D、E、P五种尺寸⑥表示电容的焊点材料，一般是镍银，和钯银⑦表示包装方式，有两种包装方式，7寸盘和13寸盘2、外形尺寸3、容量与电压和尺寸的范围关系表293D普通系列593D低阻系列（通用低阻钽电容为100UF----470UF）4、包装（一）A VX1、型号表示方法TAJ C 100 K 010 R①②③④⑤⑥①表示系列，A VX有TAJ和TPS两个系列，TAJ表示普通钽电容，TPS表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间，特殊的可以低到40毫欧。

②表示钽电容的尺寸大小，有A、B、C、D、E、Y、V六种尺寸③表示电容的容量，范围从0.1UF----1000UF④表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）⑤表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V⑥表示包装方式，有两种包装方式，7寸盘和13寸盘2、外形尺寸3、容量与电压和尺寸的范围关系表TAJ普通系列备注：标红颜色的是该容量、该电压下所对应的首选尺寸TPS低阻系列（通用低阻钽电容为100UF----470UF）备注：在A VX的超低阻值的规格表示上，还表明了具体阻值的数字，例如：TPSD107K010R0100，其中0100就是直流电阻的大小-------100毫欧。

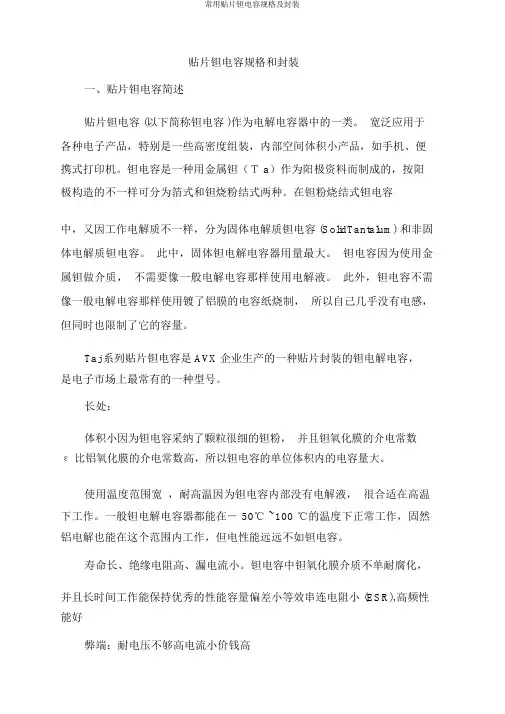

贴片钽电容规格和封装一、贴片钽电容简述贴片钽电容 (以下简称钽电容 )作为电解电容器中的一类。

宽泛应用于各种电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机。

钽电容是一种用金属钽（Ｔ a）作为阳极资料而制成的，按阳极构造的不一样可分为箔式和钽烧粉结式两种。

在钽粉烧结式钽电容中，又因工作电解质不一样，分为固体电解质钽电容 (SolidTantalum) 和非固体电解质钽电容。

此中，固体钽电解电容器用量最大。

钽电容因为使用金属钽做介质，不需要像一般电解电容那样使用电解液。

此外，钽电容不需像一般电解电容那样使用镀了铝膜的电容纸烧制，所以自己几乎没有电感，但同时也限制了它的容量。

Taj 系列贴片钽电容是 AVX 企业生产的一种贴片封装的钽电解电容，是电子市场上最常有的一种型号。

长处：体积小因为钽电容采纳了颗粒很细的钽粉，并且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，所以钽电容的单位体积内的电容量大。

使用温度范围宽，耐高温因为钽电容内部没有电解液，很合适在高温下工作。

一般钽电解电容器都能在－ 50℃ ~100 ℃的温度下正常工作，固然铝电解也能在这个范围内工作，但电性能远远不如钽电容。

寿命长、绝缘电阻高、漏电流小。

钽电容中钽氧化膜介质不单耐腐化，并且长时间工作能保持优秀的性能容量偏差小等效串连电阻小 (ESR),高频性能好弊端：耐电压不够高电流小价钱高贴片钽电容封装AVX 惯例系列 (TAJ)贴片钽电容：容量和额定电压 (字母表示封装大小 )电容量85 °C 时 DC 额定电压（ VR）μF Code 2.5V(e) 4V(G) 6.3V(J) 10V(A) 16V(C) 20V(D) 25V(E) 35V(V) 50V(T) 0.10104A A 0.15154A A/B 0.22224A A/B 0.33334A B 0.47474A A/B B/C0.68684A A/B B/C1.0105A A A/B B/C1.5155A A/B A/B/C C/D2.2225A A/B A/B A/B/C C/D3.3335A/B A/B A/B B/C C/D4.7475A A/B A/B B B/C/D D 6.8685A A A/B A/B/C B/C C/D D 10106A A A/B/C B/C C/D C/D/E D/E 15156A A/B A/B/C B/C C/D C/D E 22226A A/B B/C/D B/C/D C/D D/E V 33336A A A/B/C B/C/D C/D D/E D/E/V 47476A A A/B/C B/C C/D C/D/E D/E E/V 68686A B B/C B/C C/D D/E E/V V 100107B B B/C C/D D/E D/E/V V150157B B/C C/D C/D/E D/E/V E/V 220227B/D B/C/D C/D/E D/E E/V 330337D C/D D/E D/E/V470470C/D D/E D/E/V E/V680680D/E D/E E/V1000108D/E D/E/V V1500158D/E/V E/V2200228VAVX 贴片钽电容表记年份年份代码Year Year 2000M 2001N 2002P 2003R 2004S 2005T 2006U 2007Y额定电压电压代码V(85 °C) Voltage Rated VoltageF 2.5G4L 6.3A10C16D20E25V35T50二、钽电容技术规格和选型（以VISHAY 和 AVX 为例说明）（一） VISHAY1、型号表示方法293D107X9010D2W①②③④⑤⑥⑦①表示系列， VISHAY 有 293D 和 593D 两个系列， 293D 表示一般钽电容， 593D 表示的是低阻抗钽电容，直流电阻小于 1 欧，一般在 100 毫欧到 500 毫欧之间。

一、钽电容介绍钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。

目前的工艺有干粉成型法和湿粉成型法两种。

钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。

目前全球主要有以下几个品牌的钽电容：A VX、KEMET、VISHAY、NEC，其中A VX 和VISHAY的产量最大，而且质量最好。

二、钽电容技术规格和选型（以VISHAY和A VX为例说明）（一）VISHAY1、型号表示方法293D 107 X9 010 D 2 W① ② ③ ④ ⑤ ⑥ ⑦①表示系列，VISHAY有293D和593D两个系列，293D表示普通钽电容，593D表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。

② 表示电容的容量，范围从0.1UF----680UF③ 表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）④ 表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V⑤ 表示钽电容的尺寸大小，有A、B、C、D、E、P五种尺寸⑥ 表示电容的焊点材料，一般是镍银，和钯银⑦ 表示包装方式，有两种包装方式，7寸盘和13寸盘2、外形尺寸电子元件技术网是中国第一个针对电子元器件应用、选型和实用设计方案的技术网络媒体。

电子元件技术网是中国第一个针对电子元器件应用、选型和实用设计方案的技术网络媒体。

具体尺寸mm 字母代码尺寸代码长度L宽度W厚度HA 3216 3.2±0.2 1.6±0.2 1.6±0.2B 3528 3.5±0.2 2.8±0.2 1.9±0.2C 6032 6.0±0.3 3.2±0.3 2.5±0.3D 7343 7.3±0.3 4.3±0.3 2.8±0.3E 7343H 7.3±0.3 4.3±0.3 4.0±0.3 P （不常用） 2012 2.0±0.008 1.25±0.2 1.2±0.13、容量与电压和尺寸的范围关系表293D 普通系列电子元件技术网是中国第一个针对电子元器件应用、选型和实用设计方案的技术网络媒体。

电容的分类及选型知识大全电容是电子电路设计中不可缺少的元器件,在滤波、去耦、耦合以及微积分电路中具有不可代替的作用。

市场上生产电容器的厂家极多，比较著名的公司有韩国的SAMSUNG,日本的村田，美国的AVX等。

各个公司的产品都有自己的规格型号和命名方式，选用时应该到官网查找自己所需要的型号。

本文介绍的是电容的一般性分类和选购的基本指导原则，供设计者在设计时宏观把握电容的选型。

电容有多种分类方式，其中最重要的是按照介质进行分类。

因为介质直接影响电容的性能。

一、电容的分类方式1.按结构可分为：1）固定电容、2）可变电容、3）半可变电容（微调电容）顾名思义，固定电容（Fixed capacitance）的容值是固定不变的,当然，这个固定指的是相对固定，因为电容的容值随着电压和温度的改变会稍微有变动，这就是为何电容都有精度，常见的精度有5%，10%，20%等等。

可变电容（Variable capacitor）指的是容值可以改变的电容，道理如滑动变阻器一样。

可变电容多用于相位补偿电路中，例如示波器探头内的补偿电容。

半可变电容（微调电容Tuning capacitor）道理与可变电容一样，但是其电容改变范围很小，也可用于补偿电路。

2.按极性分为：1）极性电容、2）非极性电容极性电容是具有正负方向的，接反会产生严重后果，甚至是爆炸（电解电容），极性电容的容值一般比较大。

非极性电容是没有正负方向之分的，使用更加方便。

3、按照介质分类1）气体介质电容：空气电容2）电解电容：液态电解电容（如铝质电解电容）和固态电解电容（钽电容）3）无机介质电容：瓷介电容、云母电容、玻璃釉电容4）有机介质电容：①聚乙酯电容(Mylar 电容) 、金属化聚乙酯电容(MKT 电容)②聚丙烯电容(PP 电容) 、金属化聚丙烯电容(MKP 电容)③聚苯乙烯电容(PS 电容) 、聚碳酸电容、聚酯电容（涤纶电容）以上为电容分类的大体情况。

其中按照介质分类是最重要的分类方式，因为介质影响电容的性能。

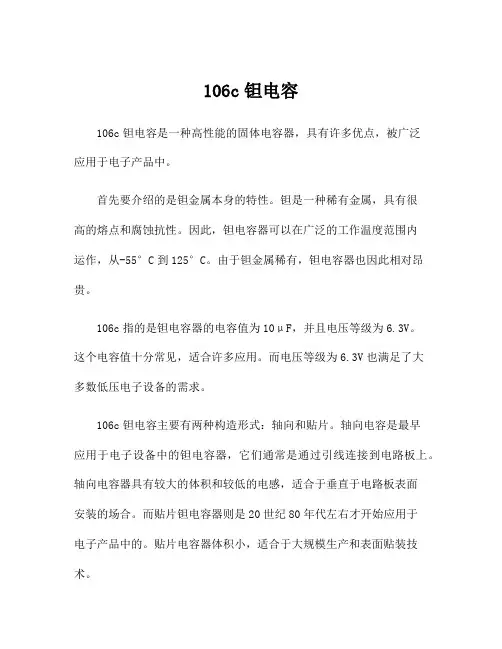

106c钽电容106c钽电容是一种高性能的固体电容器，具有许多优点，被广泛应用于电子产品中。

首先要介绍的是钽金属本身的特性。

钽是一种稀有金属，具有很高的熔点和腐蚀抗性。

因此，钽电容器可以在广泛的工作温度范围内运作，从-55°C到125°C。

由于钽金属稀有，钽电容器也因此相对昂贵。

106c指的是钽电容器的电容值为10μF，并且电压等级为6.3V。

这个电容值十分常见，适合许多应用。

而电压等级为6.3V也满足了大多数低压电子设备的需求。

106c钽电容主要有两种构造形式：轴向和贴片。

轴向电容是最早应用于电子设备中的钽电容器，它们通常是通过引线连接到电路板上。

轴向电容器具有较大的体积和较低的电感，适合于垂直于电路板表面安装的场合。

而贴片钽电容器则是20世纪80年代左右才开始应用于电子产品中的。

贴片电容器体积小，适合于大规模生产和表面贴装技术。

106c钽电容具有许多优点。

首先，它们具有较高的电容密度。

相比于同等体积的其他电容器，钽电容器可以提供更大的电容值。

其次，钽电容器具有良好的频率特性。

它们可以在高频环境下提供稳定的性能，而且没有极性问题。

此外，钽电容器还具有低功耗和长寿命等优点。

106c钽电容也存在一些缺点。

首先，它们对过电压非常敏感。

一旦超过其额定电压，钽电容器就可能会受损甚至短路。

因此，在设计电路时，需注意其额定电压与实际电压的匹配。

其次，钽电容器对于温度变化也比较敏感。

高温环境可能导致电容值下降，从而影响设备的性能。

总的来说，106c钽电容器是一种高性能的固体电容器，具有较高的电容密度、良好的频率特性、低功耗和长寿命等优点。

这些特点使得钽电容器在电子产品设计中得到广泛应用。

然而，在使用钽电容器时，需要注意其过电压和温度敏感性。

220钽电容
一、钽电容的简介与特点
钽电容，顾名思义，是一种以钽为基质的电容器。

它具有体积小、容量大、耐电压高等特点，因此在电子元器件领域备受欢迎。

220钽电容是其中一款具有代表性的产品，其电容值为220μF，适用于各种电源滤波、信号耦合等电路。

二、220钽电容的参数与应用领域
1.参数：220钽电容的电容值为220μF，工作电压范围广泛，从6.3V到100V不等。

此外，它还具有较低的介质损耗和较高的稳定性。

2.应用领域：220钽电容广泛应用于通信、计算机、家电、汽车电子等领域。

如手机充电器、电源适配器、LED照明等电路中，都有其身影。

三、选购与使用220钽电容的注意事项
1.选购时，应注意查看电容器的品牌、容量、工作电压等参数，确保与电路需求相匹配。

2.使用时，应注意以下几点：
（1）避免高温、潮湿环境，保持电容器干燥；
（2）注意电容器的电压应力，不要超过其额定电压；
（3）电容器串联时，电压分配不均，需要注意电压等级；
（4）电容器并联时，电流叠加，需注意电流容量。

四、总结
220钽电容作为一种高性能的电子元器件，在众多领域发挥着重要作用。

了解其特点、参数与应用领域，以及选购和使用时的注意事项，有助于我们更好地利用这一资源，提高电路的稳定性和可靠性。

在实际应用中，我们应根据电路需求，合理选择合适的220钽电容，确保其性能得到充分发挥。
