钽电容耐压

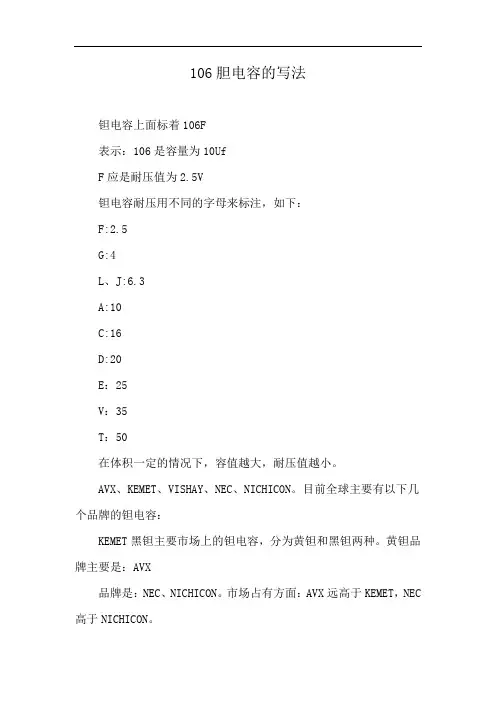

钽电容耐压值的表示方法【1】钽电容上面标着106F他表示： 106是容量为10uF F应是耐压值为2.5V钽电容耐压用不同的字母来标注，如下：F: 2.5G: 4L、J: 6.3A: 10C: 16D: 20E：25V： 35T：50在体积一定的情况下，容值越大，耐压值越小。

目前全球主要有以下几个品牌的钽电容：AVX、KEMET、VISHAY、NEC、NICHICON。

市场上的钽电容，分为黄钽和黑钽两种。

黄钽品牌主要是：AVX KEMET 黑钽主要品牌是：NEC、NICHICON。

市场占有方面：AVX远高于KEMET，NEC高于NICHICON。

现在市场上的钽电价格变化比较大。

AVX涨价20%--30% , KEMET涨价15%-20%，NEC涨价10%--20%。

涨价的主要原因个人认为有这么几个原因：1.市场上原料钽价格上涨 2.劳动力成本的增加。

另外可能有朋友要问黄钽与黑钽的区别。

简单来说，黑钽是开模将钽粉压成型，而黄钽，是在表面用聚氧树脂包裹而成。

由于生产工艺的原因，黑钽的内部空间没有得到最有效的利用，所以黄钽能做的容量会比黑钽要大，也就是说有些黄钽能做到的规格型号，黑钽做不了。

另外，前面有朋友说到Polymer，Polymer现在主要是 AVX与KEMET在做。

Polymer与比普通的二氧化锰的优势在于：普通的钽电他的实际使用电压一般是50%，Polymer一般在80%以上。

举个例子来说：100uf 10v的普通电容，在实际使用的时候，额定电压不能超过5V，如果使用Polymer材料的电容，那么只需要100uf 6.3v的。

但由于价格问题，Polymer现在在普通的电子产品上用的不是很多。

我所知道的，在笔记本电脑上有些有用到。

AVX与KEMET的优劣：AVX在军用，民用市场上的占有量都很大，在普通电容的市场上，AVX无论品质还是市场占有量都远强与KEMET。

价格上，AVX比KEMET更贵。

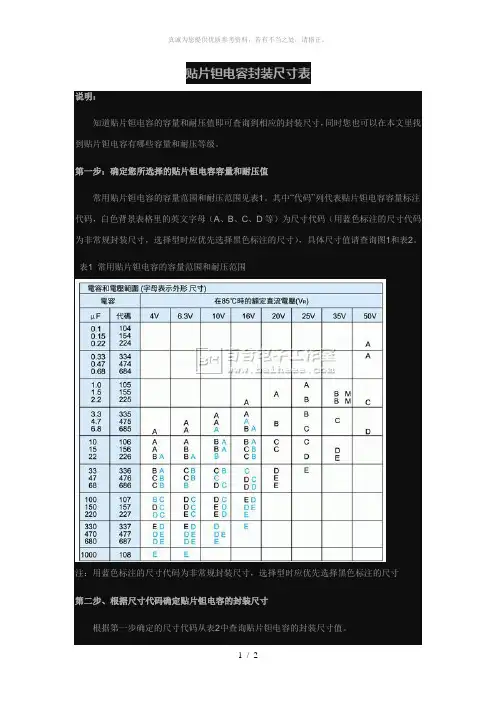

贴片钽电容封装尺寸表
说明：
知道贴片钽电容的容量和耐压值即可查询到相应的封装尺寸，同时您也可以在本文里找到贴片钽电容有哪些容量和耐压等级。

第一步：确定您所选择的贴片钽电容容量和耐压值
常用贴片钽电容的容量范围和耐压范围见表1。

其中“代码”列代表贴片钽电容容量标注代码，白色背景表格里的英文字母（A、B、C、D等）为尺寸代码（用蓝色标注的尺寸代码为非常规封装尺寸，选择型时应优先选择黑色标注的尺寸），具体尺寸值请查询图1和表2。

表1 常用贴片钽电容的容量范围和耐压范围
注：用蓝色标注的尺寸代码为非常规封装尺寸，选择型时应优先选择黑色标注的尺寸
第二步、根据尺寸代码确定贴片钽电容的封装尺寸
根据第一步确定的尺寸代码从表2中查询贴片钽电容的封装尺寸值。

图1贴片钽电容久形封装尺寸示意图表2 贴片钽电容封装尺寸表（点击查看大图）。

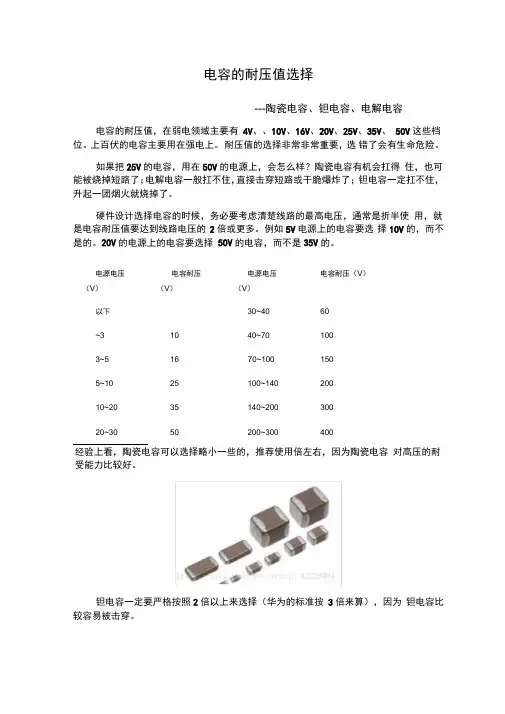

电容的耐压值选择---陶瓷电容、钽电容、电解电容电容的耐压值，在弱电领域主要有4V、、10V、16V、20V、25V、35V、50V这些档位。

上百伏的电容主要用在强电上。

耐压值的选择非常非常重要，选错了会有生命危险。

如果把25V的电容，用在50V的电源上，会怎么样？陶瓷电容有机会扛得住，也可能被烧掉短路了；电解电容一般扛不住，直接击穿短路或干脆爆炸了；钽电容一定扛不住，升起一团烟火就烧掉了。

硬件设计选择电容的时候，务必要考虑清楚线路的最高电压，通常是折半使用，就是电容耐压值要达到线路电压的2倍或更多。

例如5V电源上的电容要选择10V的，而不是的。

20V的电源上的电容要选择50V的电容，而不是35V的。

电源电压（V）电容耐压（V）电源电压（V）电容耐压（V）以下30~4060~31040~701003~51670~1001505~1025100~14020010~2035140~20030020~3050200~300400经验上看，陶瓷电容可以选择略小一些的，推荐使用倍左右，因为陶瓷电容对高压的耐受能力比较好。

钽电容一定要严格按照2倍以上来选择（华为的标准按3倍来算），因为钽电容比较容易被击穿。

电解电容推荐使用2倍以上，以避免供应商品质控制不严格带来的隐患电容的方向：陶瓷电容不分正负极，电解电容和钽电容都有正负极的区分。

如果接反了，就会击穿然后起火或者爆炸。

不巧的是，电解电容和钽电容都是对称的，正反都能焊接。

在硬件设计的时候，要从原理图、PCB上明确区分电解电容和钽电容的正负极，不能画反了。

SMT贴片的时候也要注意不能反着贴。

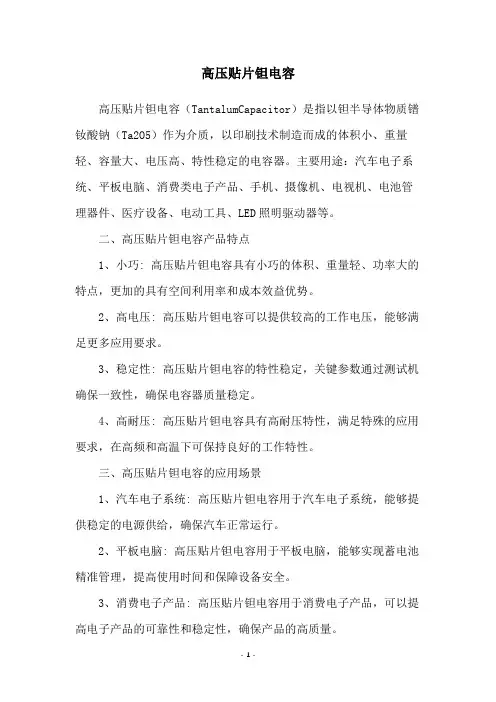

高压贴片钽电容
高压贴片钽电容（TantalumCapacitor）是指以钽半导体物质镨钕酸钠（Ta2O5）作为介质，以印刷技术制造而成的体积小、重量轻、容量大、电压高、特性稳定的电容器。

主要用途：汽车电子系统、平板电脑、消费类电子产品、手机、摄像机、电视机、电池管理器件、医疗设备、电动工具、LED照明驱动器等。

二、高压贴片钽电容产品特点
1、小巧: 高压贴片钽电容具有小巧的体积、重量轻、功率大的特点，更加的具有空间利用率和成本效益优势。

2、高电压: 高压贴片钽电容可以提供较高的工作电压，能够满足更多应用要求。

3、稳定性: 高压贴片钽电容的特性稳定，关键参数通过测试机确保一致性，确保电容器质量稳定。

4、高耐压: 高压贴片钽电容具有高耐压特性，满足特殊的应用要求，在高频和高温下可保持良好的工作特性。

三、高压贴片钽电容的应用场景
1、汽车电子系统: 高压贴片钽电容用于汽车电子系统，能够提供稳定的电源供给，确保汽车正常运行。

2、平板电脑: 高压贴片钽电容用于平板电脑，能够实现蓄电池精准管理，提高使用时间和保障设备安全。

3、消费电子产品: 高压贴片钽电容用于消费电子产品，可以提高电子产品的可靠性和稳定性，确保产品的高质量。

4、LED照明驱动器: 高压贴片钽电容用于LED照明驱动器，能够提供稳定的电源，提高LED照明系统的可靠性和稳定性。

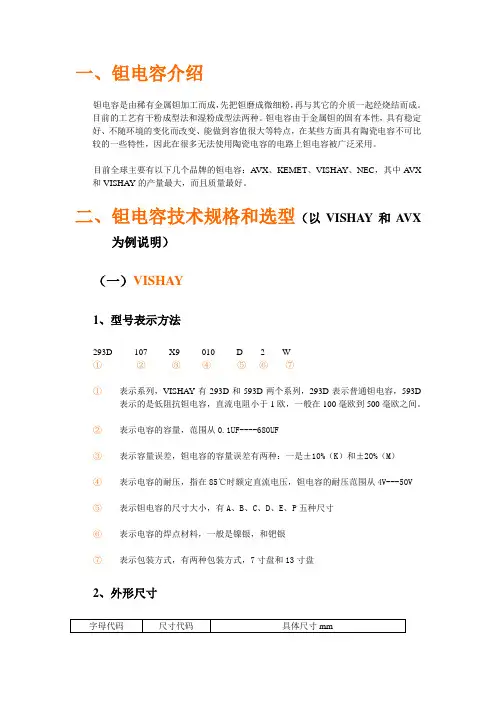

一、钽电容介绍钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。

目前的工艺有干粉成型法和湿粉成型法两种。

钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。

目前全球主要有以下几个品牌的钽电容：A VX、KEMET、VISHAY、NEC，其中A VX 和VISHAY的产量最大，而且质量最好。

二、钽电容技术规格和选型（以VISHAY和A VX为例说明）（一）VISHAY1、型号表示方法293D 107 X9 010 D 2 W①②③④⑤⑥⑦①表示系列，VISHAY有293D和593D两个系列，293D表示普通钽电容，593D表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。

②表示电容的容量，范围从0.1UF----680UF③表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）④表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V⑤表示钽电容的尺寸大小，有A、B、C、D、E、P五种尺寸⑥表示电容的焊点材料，一般是镍银，和钯银⑦表示包装方式，有两种包装方式，7寸盘和13寸盘2、外形尺寸3、容量与电压和尺寸的范围关系表293D普通系列593D低阻系列（通用低阻钽电容为100UF----470UF）4、包装（一）A VX1、型号表示方法TAJ C 100 K 010 R①②③④⑤⑥①表示系列，A VX有TAJ和TPS两个系列，TAJ表示普通钽电容，TPS表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间，特殊的可以低到40毫欧。

②表示钽电容的尺寸大小，有A、B、C、D、E、Y、V六种尺寸③表示电容的容量，范围从0.1UF----1000UF④表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）⑤表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V⑥表示包装方式，有两种包装方式，7寸盘和13寸盘2、外形尺寸3、容量与电压和尺寸的范围关系表TAJ普通系列备注：标红颜色的是该容量、该电压下所对应的首选尺寸TPS低阻系列（通用低阻钽电容为100UF----470UF）备注：在A VX的超低阻值的规格表示上，还表明了具体阻值的数字，例如：TPSD107K010R0100，其中0100就是直流电阻的大小-------100毫欧。

为什么尽量不要用钽电容？以及什么时候该用它？为什么不要选择“钽电容”?这里不去赘述“钽电容”的失效模式的原理。

这是我们不要去选用钽电容的重要原因。

看看我们的淘宝就可以知道100uF的钽电容与100uF的陶瓷电容的价格差别，大概钽电容的价格是陶瓷电容的10倍。

如果电容容量需求在100uF以下的情况下，我们现在绝大多数下，耐压如果满足的情况下，我们一般需用陶瓷电容。

贴片陶瓷电容最主要的失效模式断裂（封装越大越容易失效）：贴片陶瓷电容器作常见的失效是断裂,这是贴片陶瓷电容器自身介质的脆性决定的.由于贴片陶瓷电容器直接焊接在电路板上,直接承受来自于电路板的各种机械应力,而引线式陶瓷电容器则可以通过引脚吸收来自电路板的机械应力.因此,对于贴片陶瓷电容器来说,由于热膨胀系数不同或电路板弯曲所造成的机械应力将是贴片陶瓷电容器断裂的最主要因素。

早在2007 年，美国国防后勤署(DLA)十多年来已贮存大量钽矿物，为履行美国国会的会议决定，该组织将耗尽其拥有的最后140，000磅钽材料。

从美国国防后勤署购买钽矿石的买主已包括HC Starck、DM Chemi-Met、ABS合金公司、Umicore、Ulba冶金公司和Mitsui采矿公司，这些代表了将这些钽矿石加工制成电容器级粉末、钽制品磨损件或切削工具的众多公司。

从美国国防后勤署购买这些钽矿石的投标人年复一年传统上是一贯的，这样当钽矿石供应变的吃紧时，因美国国防后勤署供应耗尽，一些公司只得抢夺新的矿石供应源。

如果失去美国国防后勤署的钽矿石供应，估计2007年钽矿石供应市场留下150，000磅的缺口，2008年缺口为350，000磅。

这个事件发生的时间不合时宜，因为现在的供应能力窘迫。

比如第二大硬研矿石卖主澳大利亚的瓜利亚子公司在第四季度已总体削减矿石产量25%（即格林布什矿产量的一半），以便该公司能完成在澳大利亚的管理事宜。

同样情形，在巴西冶金/CIF和巴拉那巴拿马（Paranapanema）两公司2006年的钽矿石产量已下降，原因是他们将兴趣转向开采更盈利的金属上。

钽电容和电解电容的区别钽电容全称是钽电解电容，也属于电解电容的一种，使用金属钽做介质，不像一般电解电容那样使用电解液。

钽电容寿命比电解电容更长一些，但是目前钽电容没有电解电容的容量做的大，也没有电解电容电压做的高。

钽电容全称是钽电解电容，也属于电解电容的一种，由于使用金属钽做介质，不需要像一般电解电容那样使用电解液，另外，钽电容不需像一般电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。

此外，钽电容内部没有电解液，很适合在高温下工作。

钽电容的特点是寿命长、耐高温、精确度高、滤高频改波性能极好，不过容量较小、价格也比铝电容贵，而且耐电压及电流力量相对较弱。

它被应用于大容量滤波的地方，像CPU插槽四周就可以看到钽电容的身影，多同陶瓷电容，电解电容协作使用或是应用于电压、电流不大的地方。

电解电容是最常见的电容，它的容量比较大，而且有极性，一般应用在低频滤波和信号耦合、输入输出。

电解电容不相宜用在温度变化较大的地方。

电解电容可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平常所称的电解电容，一般我们平常用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，依据其耐压不同，贴片电容又可分为A、B、C、D四个系列，详细分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。

电解电容的封装模型为RB 系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，其次个数字表示电容形状的尺寸，单位为“英寸”。

220钽电容
一、钽电容的简介与特点
钽电容，顾名思义，是一种以钽为基质的电容器。

它具有体积小、容量大、耐电压高等特点，因此在电子元器件领域备受欢迎。

220钽电容是其中一款具有代表性的产品，其电容值为220μF，适用于各种电源滤波、信号耦合等电路。

二、220钽电容的参数与应用领域
1.参数：220钽电容的电容值为220μF，工作电压范围广泛，从6.3V到100V不等。

此外，它还具有较低的介质损耗和较高的稳定性。

2.应用领域：220钽电容广泛应用于通信、计算机、家电、汽车电子等领域。

如手机充电器、电源适配器、LED照明等电路中，都有其身影。

三、选购与使用220钽电容的注意事项
1.选购时，应注意查看电容器的品牌、容量、工作电压等参数，确保与电路需求相匹配。

2.使用时，应注意以下几点：
（1）避免高温、潮湿环境，保持电容器干燥；
（2）注意电容器的电压应力，不要超过其额定电压；
（3）电容器串联时，电压分配不均，需要注意电压等级；
（4）电容器并联时，电流叠加，需注意电流容量。

四、总结
220钽电容作为一种高性能的电子元器件，在众多领域发挥着重要作用。

了解其特点、参数与应用领域，以及选购和使用时的注意事项，有助于我们更好地利用这一资源，提高电路的稳定性和可靠性。

在实际应用中，我们应根据电路需求，合理选择合适的220钽电容，确保其性能得到充分发挥。

钽电容耐压Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】钽电容耐压值的表示方法钽电容上面标着106F他表示：106是容量为10uFF应是耐压值为2.5V钽电容耐压用不同的字母来标注，如下：F:2.5G:4L、J:6.3A:10C:16D: 20E：25V：35T：50在体积一定的情况下，容值越大，耐压值越小。

目前全球主要有以下几个品牌的：、KEMET、VISHAY、NEC、NICHICON。

市场上的钽，分为和黑钽两种。

黄钽品牌主要是：AVXKEMET黑钽主要品牌是：NEC、NICHICON。

市场占有方面：AVX远高于KEMET，NEC高于NICHICON。

现在市场上的钽电价格变化比较大。

AVX涨价20%--30%,KEMET涨价15%-20%，NEC涨价10%--20%。

涨价的主要原因个人认为有这么几个原因：1.市场上原料钽价格上涨2.劳动力成本的增加。

另外可能有朋友要问黄钽与黑钽的区别。

简单来说，黑钽是开模将钽粉压成型，而黄钽，是在表面用聚氧树脂包裹而成。

由于生产工艺的原因，黑钽的内部空间没有得到最有效的利用，所以黄钽能做的容量会比黑钽要大，也就是说有些黄钽能做到的规格型号，黑钽做不了。

另外，前面有朋友说到，Polymer现在主要是AVX与KEMET在做。

Polymer与比普通的二氧化锰的优势在于：普通的钽电他的实际使用电压一般是50%，Polymer一般在80%以上。

举个例子来说：100uf10v的普通电容，在实际使用的时候，额定电压不能超过5V，如果使用Polymer材料的电容，那么只需要100uf6.3v的。

但由于价格问题，Polymer现在在普通的电子产品上用的不是很多。

我所知道的，在笔记本电脑上有些有用到。

AVX与KEMET的优劣：AVX在军用，民用市场上的占有量都很大，在普通电容的市场上，AVX无论品质还是市场占有量都远强与KEMET。

一、钽电容介绍钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。

目前的工艺有干粉成型法和湿粉成型法两种。

钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。

目前全球主要有以下几个品牌的钽电容：A VX、KEMET、VISHAY、NEC，其中A VX 和VISHAY的产量最大，而且质量最好。

二、钽电容技术规格和选型（以VISHAY和A VX为例说明）（一）VISHAY1、型号表示方法293D 107 X9 010 D 2 W①②③④⑤⑥⑦①表示系列，VISHAY有293D和593D两个系列，293D表示普通钽电容，593D表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。

②表示电容的容量，范围从0.1UF----680UF③表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）④表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V⑤表示钽电容的尺寸大小，有A、B、C、D、E、P五种尺寸⑥表示电容的焊点材料，一般是镍银，和钯银⑦表示包装方式，有两种包装方式，7寸盘和13寸盘2、外形尺寸3、容量与电压和尺寸的范围关系表293D普通系列593D低阻系列（通用低阻钽电容为100UF----470UF）4、包装（一）A VX1、型号表示方法TAJ C 100 K 010 R①②③④⑤⑥①表示系列，A VX有TAJ和TPS两个系列，TAJ表示普通钽电容，TPS表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间，特殊的可以低到40毫欧。

②表示钽电容的尺寸大小，有A、B、C、D、E、Y、V六种尺寸③表示电容的容量，范围从0.1UF----1000UF④表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）⑤表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V⑥表示包装方式，有两种包装方式，7寸盘和13寸盘2、外形尺寸3、容量与电压和尺寸的范围关系表TAJ普通系列备注：标红颜色的是该容量、该电压下所对应的首选尺寸TPS低阻系列（通用低阻钽电容为100UF----470UF）备注：在A VX的超低阻值的规格表示上，还表明了具体阻值的数字，例如：TPSD107K010R0100，其中0100就是直流电阻的大小-------100毫欧。
