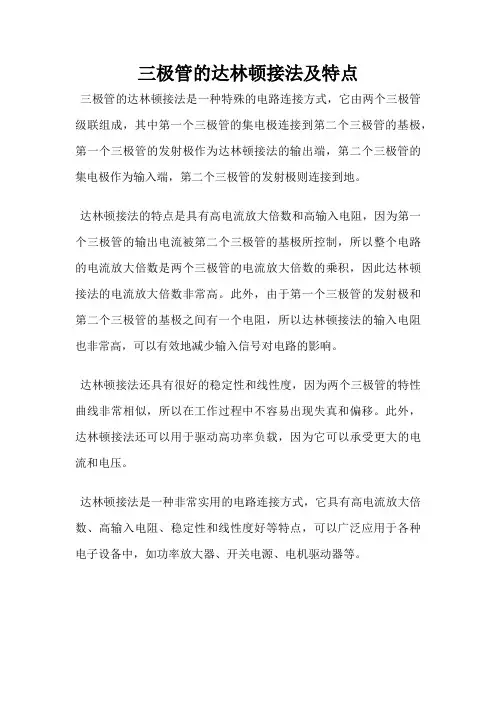

三极管的达林顿接法及特点
三极管的达林顿接法是一种特殊的电路连接方式，它由两个三极管级联组成，其中第一个三极管的集电极连接到第二个三极管的基极，第一个三极管的发射极作为达林顿接法的输出端，第二个三极管的集电极作为输入端，第二个三极管的发射极则连接到地。

达林顿接法的特点是具有高电流放大倍数和高输入电阻，因为第一个三极管的输出电流被第二个三极管的基极所控制，所以整个电路的电流放大倍数是两个三极管的电流放大倍数的乘积，因此达林顿接法的电流放大倍数非常高。

此外，由于第一个三极管的发射极和第二个三极管的基极之间有一个电阻，所以达林顿接法的输入电阻也非常高，可以有效地减少输入信号对电路的影响。

达林顿接法还具有很好的稳定性和线性度，因为两个三极管的特性曲线非常相似，所以在工作过程中不容易出现失真和偏移。

此外，达林顿接法还可以用于驱动高功率负载，因为它可以承受更大的电流和电压。

达林顿接法是一种非常实用的电路连接方式，它具有高电流放大倍数、高输入电阻、稳定性和线性度好等特点，可以广泛应用于各种电子设备中，如功率放大器、开关电源、电机驱动器等。

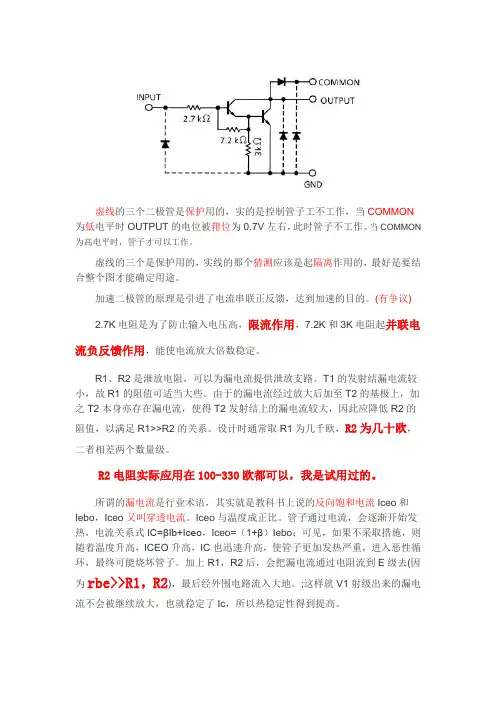

虚线的三个二极管是保护用的，实的是控制管子工不工作，当COMMON 为低电平时OUTPUT的电位被箝位为0.7V左右，此时管子不工作。

当COMMON 为高电平时，管子才可以工作。

虚线的三个是保护用的，实线的那个猜测应该是起隔离作用的，最好是要结合整个图才能确定用途。

加速二极管的原理是引进了电流串联正反馈，达到加速的目的。

(有争议)2.7K电阻是为了防止输入电压高，限流作用，7.2K和3K电阻起并联电流负反馈作用，能使电流放大倍数稳定。

R1、R2是泄放电阻，可以为漏电流提供泄放支路。

T1的发射结漏电流较小，故R1的阻值可适当大些。

由于的漏电流经过放大后加至T2的基极上，加之T2本身亦存在漏电流，使得T2发射结上的漏电流较大，因此应降低R2的阻值，以满足R1>>R2的关系。

设计时通常取R1为几千欧，R2为几十欧，二者相差两个数量级。

R2电阻实际应用在100-330欧都可以，我是试用过的。

所谓的漏电流是行业术语，其实就是教科书上说的反向饱和电流Iceo和Iebo，Iceo又叫穿透电流。

Iceo与温度成正比。

管子通过电流，会逐渐开始发热，电流关系式IC=βIb+Iceo，Iceo=（1+β）Iebo；可见，如果不采取措施，则随着温度升高，ICEO升高，IC也迅速升高，使管子更加发热严重，进入恶性循环，最终可能烧坏管子。

加上R1，R2后，会把漏电流通过电阻流到E级去(因为rbe>>R1，R2)，最后经外围电路流入大地。

;这样就V1射级出来的漏电流不会被继续放大，也就稳定了Ic，所以热稳定性得到提高。

达林顿管多用在大功率输出电路中，这时由于功率增大，管子本身压降会造成温度上升，再加上前级三极管的漏电流( ICEO) 也会被逐级放大，从而导致达林顿管整体热稳定性差。

为了改变这种状况，在大功率达林顿管内部均设有均衡电阻，这样不但可以大大提高管子的热稳定性，还能有效地提高末级功率三极管的耐压。

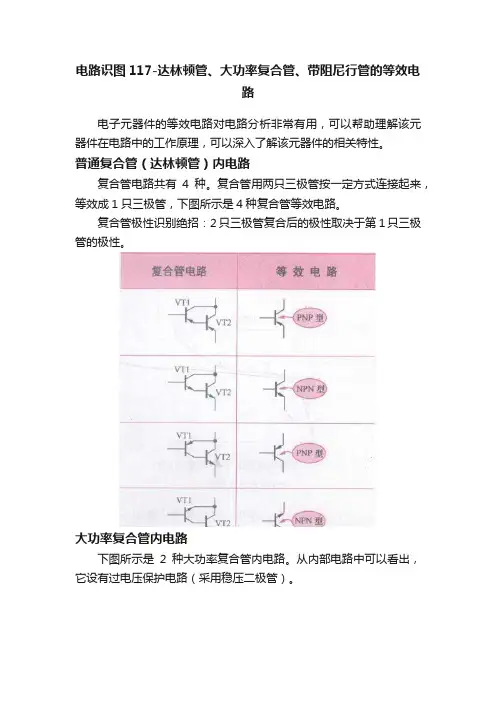

电路识图117-达林顿管、大功率复合管、带阻尼行管的等效电
路
电子元器件的等效电路对电路分析非常有用，可以帮助理解该元器件在电路中的工作原理，可以深入了解该元器件的相关特性。

普通复合管（达林顿管）内电路
复合管电路共有4种。

复合管用两只三极管按一定方式连接起来，等效成1只三极管，下图所示是4种复合管等效电路。

复合管极性识别绝招：2只三极管复合后的极性取决于第1只三极管的极性。

大功率复合管内电路
下图所示是2种大功率复合管内电路。

从内部电路中可以看出，它设有过电压保护电路（采用稳压二极管）。

带阻尼的行管等效电路
下图所示是带阻尼的行管电路符号和等效电路。

行输出级电路中需要一只阻尼二极管，在一些行输出三极管内部设置了这一阻尼二极管，在行输出管的电路符号中会表示出来。

这种三极管内部在基级和发射极之间还接入1只25欧姆的小电阻R0。

将阻尼二极管设在行输出管的内部，减小了引线电阻，有利于改善行扫描线性和减小行频干扰，基级与发射极之间接入的电阻是为了适应行输出管工作在高反向耐压的状态。

一、 达林顿管的电路结构1、 概述达林顿管又称复合三极管。

它是将两个三极管适当的连接在一起，以组成一个等效的新的三极管。

这个新的三极管就是达林顿三极管。

其放大倍数是两者放大倍数的乘ch éng 积j ī。

一般应用于功率放大器、稳压电源电路中。

2、 达林顿管的电路连接达林顿三极管通常由两个三极管组成，这两个三极管可以是同型号的，也可以是不同型号的；可以是相同功率，也可以是不同功率。

无论怎样组合连接，最后所构成的达林顿三极管的放大倍数都是二者放大倍数乘积。

达林顿管电路连接一般有四种接法：即NPN+NPN 、PNP+PNP 、NPN+PNP 、PNP+NPN 。

它们连接如图所示。

图a 、b 所示同极性接法；图c 、d 所示异极性接法。

在实示应用中，用得最普遍是前两种同极性接法。

通常，图a 接法达林顿三极管叫“NPN 达林顿三极管”；而图b 接法的达林顿三极管称为“PNP 达林顿管”。

两个三极管复合成一个新的达林顿管后，他的三个电极仍然叫： B →基极、 C →集电极、 E →发射极。

达林顿管有一个特点就是两个三极管中，前面三极管的功率一般比后面三极管的要小，前面三极管基极为达林顿管基极，后面三极管射极为达林顿管射极。

所以达林顿管在电路中使用方法与单个普通三极管一样，只是放大倍数β是两个三极管放大倍数的乘积。

二、 达林顿管的特点与用途1、 达林顿管的性能特点（1） 放大倍数大（可达数百、数千倍）； （2） 驱动能力强； （3） 功率大； （4） 开关速度快；（5） 可做成功率放大模块； （6）易于集成化。

2、 达林顿管的主要用途（1） 多用于大负载驱动电路； （2） 多用于音频功率放大器电路； （3） 多用于中、大容量的开关电路； （4）多用于自动控制电路。

三、 达林顿管典型电路1、 电子开关电路M1(b)低电流快速开关电路LB(a)瞬时起动开关电路识别达林顿管电路只要把两个三极管看成是一个三极管即可。

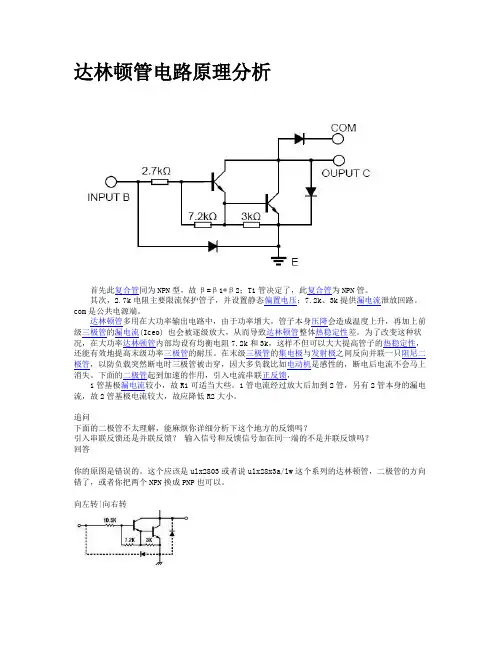

达林顿管电路原理分析首先此复合管同为NPN型，故β=β1*β2；T1管决定了，此复合管为NPN管。

其次，2.7k电阻主要限流保护管子，并设置静态偏置电压；7.2k、3k提供漏电流泄放回路。

com是公共电源端。

达林顿管多用在大功率输出电路中，由于功率增大，管子本身压降会造成温度上升，再加上前级三极管的漏电流(Iceo) 也会被逐级放大，从而导致达林顿管整体热稳定性差。

为了改变这种状况，在大功率达林顿管内部均设有均衡电阻7.2k和3k，这样不但可以大大提高管子的热稳定性，还能有效地提高末级功率三极管的耐压。

在末级三极管的集电极与发射极之间反向并联一只阻尼二极管，以防负载突然断电时三极管被击穿，因大多负载比如电动机是感性的，断电后电流不会马上消失。

下面的二极管起到加速的作用，引入电流串联正反馈，1管基极漏电流较小，故R1可适当大些。

1管电流经过放大后加到2管，另有2管本身的漏电流，故2管基极电流较大，故应降低R2大小。

追问下面的二极管不太理解，能麻烦你详细分析下这个地方的反馈吗？引入串联反馈还是并联反馈？输入信号和反馈信号加在同一端的不是并联反馈吗？回答你的原图是错误的。

这个应该是ulx2803或者说ulx28x3a/lw这个系列的达林顿管，二极管的方向错了，或者你把两个NPN换成PNP也可以。

向左转|向右转在三极管导通进入截止过程中，T2 中积累的超量电荷（电容效应）只能由内复合及通过两个电阻泄放而消失，从而极大地影响了器件的关断速度，对于高压器件，这一问题就更加突出。

为了保证开关速度，在制造中，将在电阻两端并联1个加速二极管D1，即下面的二极管的正极与输出管T2 的发射极相接, 在输入为反偏电压时复合管截止而D1处于导通, 从而为超量电荷的泄放提供了通路，对提高关断速度有很显著的作用。

同时，当达林顿管导通时，D1 截止, 因而不影响正常使用。

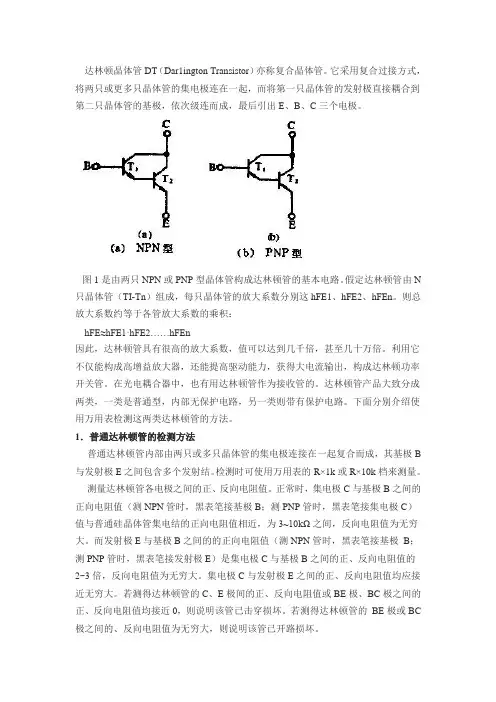

达林顿晶体管DT（Dar1ington Transistor）亦称复合晶体管。

它采用复合过接方式，将两只或更多只晶体管的集电极连在一起，而将第一只晶体管的发射极直接耦合到第二只晶体管的基极，依次级连而成，最后引出E、B、C三个电极。

图1是由两只NPN或PNP型晶体管构成达林顿管的基本电路。

假定达林顿管由N 只晶体管（TI-Tn）组成，每只晶体管的放大系数分别这hFE1、hFE2、hFEn。

则总放大系数约等于各管放大系数的乘积：hFE≈hFE1·hFE2……hFEn因此，达林顿管具有很高的放大系数，值可以达到几千倍，甚至几十万倍。

利用它不仅能构成高增益放大器，还能提高驱动能力，获得大电流输出，构成达林顿功率开关管。

在光电耦合器中，也有用达林顿管作为接收管的。

达林顿管产品大致分成两类，一类是普通型，内部无保护电路，另一类则带有保护电路。

下面分别介绍使用万用表检测这两类达林顿管的方法。

1．普通达林顿管的检测方法普通达林顿管内部由两只或多只晶体管的集电极连接在一起复合而成，其基极B 与发射极E之间包含多个发射结。

检测时可使用万用表的R×1k或R×10k档来测量。

测量达林顿管各电极之间的正、反向电阻值。

正常时，集电极C与基极B之间的正向电阻值（测NPN管时，黑表笔接基极B；测PNP管时，黑表笔接集电极C）值与普通硅晶体管集电结的正向电阻值相近，为3~10kΩ之间，反向电阻值为无穷大。

而发射极E与基极B之间的的正向电阻值（测NPN管时，黑表笔接基极B；测PNP管时，黑表笔接发射极E）是集电极C与基极B之间的正、反向电阻值的2~3倍，反向电阻值为无穷大。

集电极C与发射极E之间的正、反向电阻值均应接近无穷大。

若测得达林顿管的C、E极间的正、反向电阻值或BE极、BC极之间的正、反向电阻值均接近0，则说明该管已击穿损坏。

若测得达林顿管的BE极或BC 极之间的、反向电阻值为无穷大，则说明该管已开路损坏。

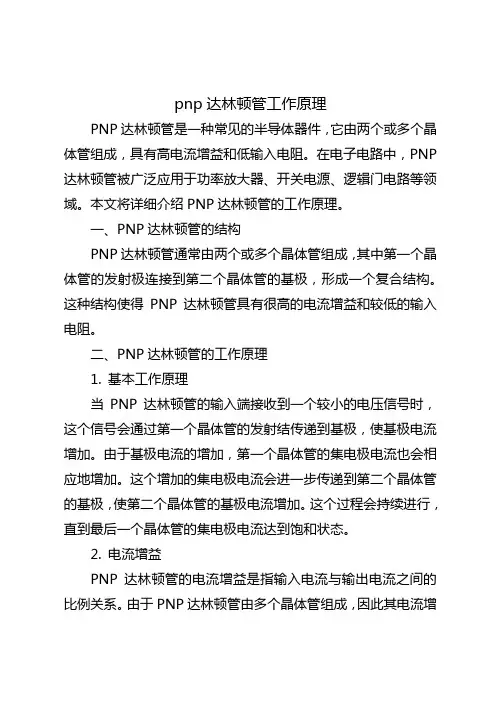

pnp达林顿管工作原理PNP达林顿管是一种常见的半导体器件，它由两个或多个晶体管组成，具有高电流增益和低输入电阻。

在电子电路中，PNP 达林顿管被广泛应用于功率放大器、开关电源、逻辑门电路等领域。

本文将详细介绍PNP达林顿管的工作原理。

一、PNP达林顿管的结构PNP达林顿管通常由两个或多个晶体管组成，其中第一个晶体管的发射极连接到第二个晶体管的基极，形成一个复合结构。

这种结构使得PNP达林顿管具有很高的电流增益和较低的输入电阻。

二、PNP达林顿管的工作原理1. 基本工作原理当PNP达林顿管的输入端接收到一个较小的电压信号时，这个信号会通过第一个晶体管的发射结传递到基极，使基极电流增加。

由于基极电流的增加，第一个晶体管的集电极电流也会相应地增加。

这个增加的集电极电流会进一步传递到第二个晶体管的基极，使第二个晶体管的基极电流增加。

这个过程会持续进行，直到最后一个晶体管的集电极电流达到饱和状态。

2. 电流增益PNP达林顿管的电流增益是指输入电流与输出电流之间的比例关系。

由于PNP达林顿管由多个晶体管组成，因此其电流增益远高于单个晶体管的电流增益。

具体来说，PNP达林顿管的电流增益等于各个晶体管的电流增益之积。

3. 输入电阻PNP达林顿管的输入电阻是指输入端对输入电压信号的阻抗。

由于PNP达林顿管由多个晶体管组成，因此其输入电阻较低。

具体来说，PNP达林顿管的输入电阻等于各个晶体管的输入电阻之和。

例如，一个由两个晶体管组成的PNP达林顿管的输入电阻为：Rin = R1 + R2其中，R1和R2分别表示第一个和第二个晶体管的输入电阻。

4. 输出电阻PNP达林顿管的输出电阻是指输出端对输出电压信号的阻抗。

由于PNP达林顿管由多个晶体管组成，因此其输出电阻较低。

具体来说，PNP达林顿管的输出电阻等于各个晶体管的输出电阻之和。

例如，一个由两个晶体管组成的PNP达林顿管的输出电阻为：Rout = Rc1 + Rc2其中，Rc1和Rc2分别表示第一个和第二个晶体管的输出电阻。

达林顿功率管工作原理浅谈达林顿管结构
本文主要是关于达林顿功率管的相关介绍，并着重对达林顿功率管的工作原理以及达林顿管结构进行了详尽的阐述。

达林顿管达林顿管就是两个三极管接在一起，极性只认前面的三极管。

具体接法如下，以两个相同极性的三极管为例，前面三极管集电极跟后面三极管集电极相接，前面三极管发射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管发射极为达林顿管发射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。

达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP，PNP+NPN
前二种是同极性接法，后二种是异极性接法。

NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。

这里也说一下异极性接法。

以NPN+PNP为例。

设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。

达林顿管的接法应为：C1B2应接一起，E1C2应接一起。

等效三极管CBE的管脚，C=E2，B=B1，E=E1（即C2）。

等效三极管极性，与前一三极管相同。

即为NPN型。

PNP+NPN的接法与此类同。

NPN PNP
同极型达林顿三极管
NPN PNP 等效一只三极管
异极型达林顿三极管
达林顿管的典型应用
1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器
利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。

虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏。

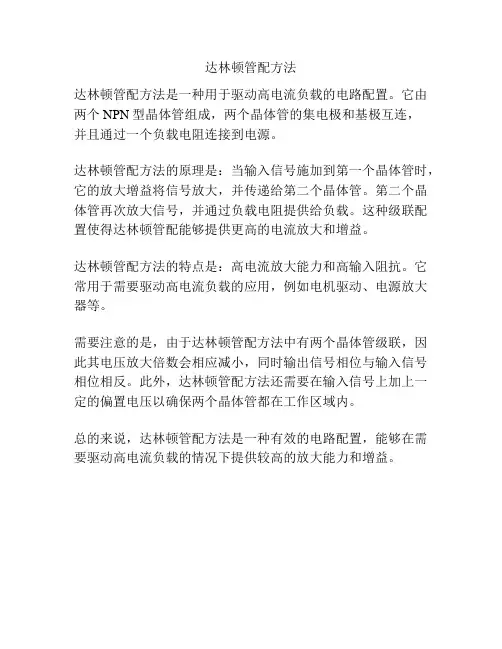

达林顿管配方法
达林顿管配方法是一种用于驱动高电流负载的电路配置。

它由两个NPN型晶体管组成，两个晶体管的集电极和基极互连，
并且通过一个负载电阻连接到电源。

达林顿管配方法的原理是：当输入信号施加到第一个晶体管时，它的放大增益将信号放大，并传递给第二个晶体管。

第二个晶体管再次放大信号，并通过负载电阻提供给负载。

这种级联配置使得达林顿管配能够提供更高的电流放大和增益。

达林顿管配方法的特点是：高电流放大能力和高输入阻抗。

它常用于需要驱动高电流负载的应用，例如电机驱动、电源放大器等。

需要注意的是，由于达林顿管配方法中有两个晶体管级联，因此其电压放大倍数会相应减小，同时输出信号相位与输入信号相位相反。

此外，达林顿管配方法还需要在输入信号上加上一定的偏置电压以确保两个晶体管都在工作区域内。

总的来说，达林顿管配方法是一种有效的电路配置，能够在需要驱动高电流负载的情况下提供较高的放大能力和增益。

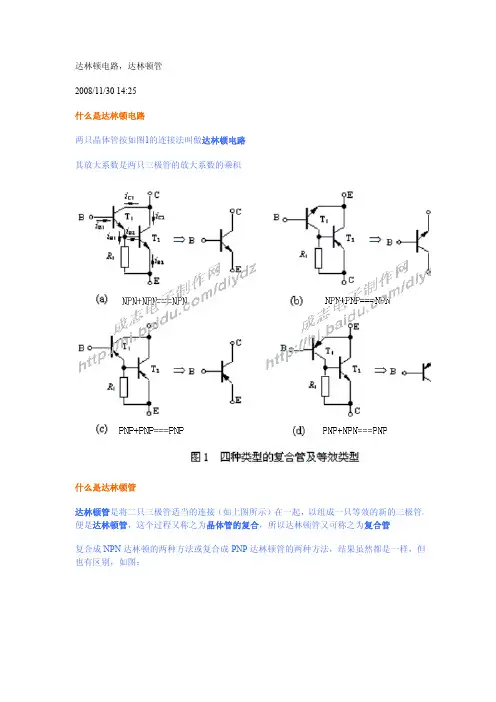

达林顿电路，达林顿管
2008/11/3014:25
什么是达林顿电路
两只晶体管按如图1的连接法叫做达林顿电路
其放大系数是两只三极管的放大系数的乘积
什么是达林顿管
达林顿管是将二只三极管适当的连接（如上图所示）在一起，以组成一只等效的新的三极管，便是达林顿管，这个过程又称之为晶体管的复合，所以达林顿管又可称之为复合管
复合成NPN达林顿的两种方法或复合成PNP达林顿管的两种方法，结果虽然都是一样，但也有区别，如图：
达林顿管的作用
1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器
利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路。

3、驱动LED智能显示屏
智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。

其系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。

应注意的是，达林顿管由于内部由多只管子及电阻组成，用万用表测试时，be结的正反向阻值与普通三极管不同。

对于高速达林顿管，有些管子的前级be结还反并联一只输入二极管，这时测出be结正反向电阻阻值很接近；容易误判断为坏管，这个请注意。

相关文章：。

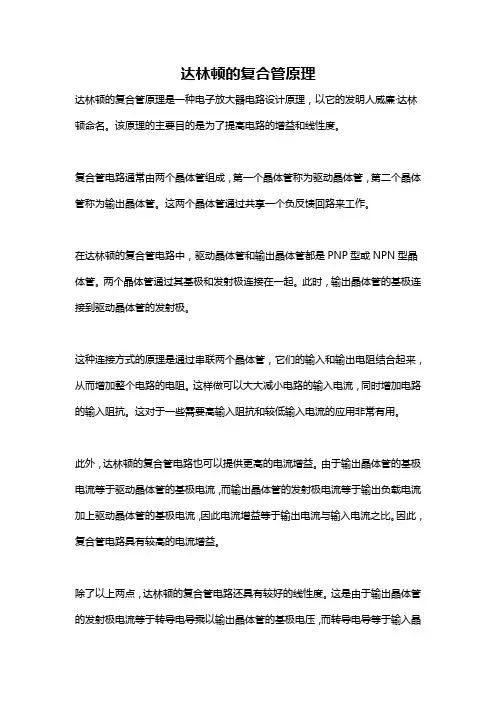

达林顿的复合管原理达林顿的复合管原理是一种电子放大器电路设计原理，以它的发明人威廉·达林顿命名。

该原理的主要目的是为了提高电路的增益和线性度。

复合管电路通常由两个晶体管组成，第一个晶体管称为驱动晶体管，第二个晶体管称为输出晶体管。

这两个晶体管通过共享一个负反馈回路来工作。

在达林顿的复合管电路中，驱动晶体管和输出晶体管都是PNP型或NPN型晶体管。

两个晶体管通过其基极和发射极连接在一起。

此时，输出晶体管的基极连接到驱动晶体管的发射极。

这种连接方式的原理是通过串联两个晶体管，它们的输入和输出电阻结合起来，从而增加整个电路的电阻。

这样做可以大大减小电路的输入电流，同时增加电路的输入阻抗。

这对于一些需要高输入阻抗和较低输入电流的应用非常有用。

此外，达林顿的复合管电路也可以提供更高的电流增益。

由于输出晶体管的基极电流等于驱动晶体管的基极电流，而输出晶体管的发射极电流等于输出负载电流加上驱动晶体管的基极电流，因此电流增益等于输出电流与输入电流之比。

因此，复合管电路具有较高的电流增益。

除了以上两点，达林顿的复合管电路还具有较好的线性度。

这是由于输出晶体管的发射极电流等于转导电导乘以输出晶体管的基极电压，而转导电导等于输入晶体管的电流除以输入晶体管的基极电压。

因此，输出电流和输入电流之间的关系具有较好的线性特性。

综上所述，达林顿的复合管原理通过串联两个晶体管，实现了较高的输入阻抗、较低的输入电流、较高的电流增益和较好的线性度。

这使得它在许多应用中非常有用，如放大电路、开关电路和电源电路等。

需要注意的是，在设计和应用达林顿的复合管电路时，需要考虑晶体管的电流放大系数、工作点偏置、热稳定性等因素，以确保电路的性能和可靠性。

同时，也需要合理选择晶体管的类型和参数，以满足具体的应用需求。

达林顿管，不符合导通条件，怎么就会导通呢？
达林顿管亦称复合管，这种管子是将两个或多个三极管复合在一起来获得很高的β。

提问者说达林顿管不符合导通条件，竟然导通了，一般有以下两种可能。

1、达林顿管的基极输入电阻偏高
▲ 两个NPN型三极管组成的NPN型达林顿管。

上图所示是两个NPN型三极管复合在一起组成的NPN型达林顿管，这种复合后的管子的β是两个NPN型三极管的β之乘积。

假设两个三极管的β皆为200，那么接成达林顿管，它的β将达40000。

组成达林顿管后，不仅β显著增加，而且输入阻抗也显著增大。

此时若达林顿管的基极输入端是悬空或通过较长的导线与前级驱动电路连接，便很容易受到干扰而使管子处于导通状态。

▲ 两个3DG201组成的达林顿管。

若两个管子接成达林顿管，按上图所示在VT2的发射极接一个1KΩ电阻，此时若VT1的基极悬空并接一根一拃长的导线，那么测量R两端的电压，绝不会是0V。

若是因为达林顿管的基极输入电阻偏大，导致管子处于导通，此时可以在达林顿管的发射结上并联一个阻值合适的电阻，以降低其输入电阻，提高管子的抗干扰能力。

2、达林顿管的穿透电流Iceo较大或管子击穿损坏
▲ TO-220封装的达林顿管TIP122。

两个管子组合在一起，虽然β高了，但其穿透电流Iceo也增大了。

对于这种穿透电流Iceo大的达林顿管，即使其基极处于低阻态，管子也仍然呈微导通状态。

另外，对于击穿损坏的达林顿管，其c-e两极之间的电阻很小，即使基极无信号输入，用万用表测量，其c-e两极之间也是导通的。

达林顿管的接法2008-09-18 17:02达林顿管达林顿管就是两个三极管接在一起，极性只认前面的三极管。

具体接法如下，以两个相同极性的三极管为例，前面为三极管集电极跟后面三极管集电极相接，前面为三极管射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管射极为达林顿管射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。

达林顿管原理达林顿管又称复合管。

它将二只三极管适当的连接在一起，以组成一只等效的新的三极管。

这等于效三极管的放大倍数是二者之积。

在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。

达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP,PNP+NPN.前二种是同极性接法，后二种是异极性接法。

NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。

这里也说一下异极性接法。

以NPN+PNP为例。

设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。

达林顿管的接法应为：C1B2应接一起，E1C2应接一起。

等效三极管CBE的管脚，C=E2,B=B1，E=E1(即C2）。

等效三极管极性，与前一三极管相同。

即为NPN型。

PNP+NPN的接法与此类同。

达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。

虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。

该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。

图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD678)型PNP达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。

4通道达林顿管摘要：一、达林顿管简介1.达林顿管的作用2.达林顿管的分类二、4 通道达林顿管的特点1.结构和工作原理2.性能优势3.应用领域三、4 通道达林顿管与其他类型达林顿管的比较1.通道数量的区别2.性能差异3.使用场景的对比四、4 通道达林顿管在我国的研究和发展1.我国达林顿管研究现状2.4 通道达林顿管在国产替代方面的应用3.未来发展趋势正文：一、达林顿管简介达林顿管，全称为达林顿晶体管，是一种特殊的晶体管，具有电流放大功能。

它由两个共阳极的晶体管组成，通过控制其中一个晶体管的电流，来实现对另一个晶体管电流的控制，从而起到放大的作用。

根据结构和工作原理的不同，达林顿管可分为多种类型，如2 通道、4 通道等。

二、4 通道达林顿管的特点1.结构和工作原理4 通道达林顿管是一种具有四个控制通道的达林顿管，它由四个共阳极的晶体管组成。

通过控制其中一个晶体管的电流，可以实现对其他三个晶体管电流的控制。

这种结构使得4 通道达林顿管具有较高的电流放大能力和较低的输入阻抗。

2.性能优势相较于其他类型的达林顿管，4 通道达林顿管具有更高的电流放大能力和更大的输出电流。

这使得4 通道达林顿管在需要高电流放大应用中具有明显的优势。

3.应用领域4 通道达林顿管广泛应用于各种电子设备中，如音频放大器、电机驱动器、继电器驱动器等。

在需要高电流放大和较大输出电流的场景中，4 通道达林顿管具有较高的实用价值。

三、4 通道达林顿管与其他类型达林顿管的比较1.通道数量的区别4 通道达林顿管与其他类型达林顿管最大的区别在于通道数量。

4 通道达林顿管具有四个控制通道，而其他类型达林顿管的通道数量可能为2 个或更多。

通道数量的增加使得4 通道达林顿管具有更高的电流放大能力和更大的输出电流。

2.性能差异由于通道数量的差异，4 通道达林顿管在电流放大能力和输出电流方面具有优势。

而在其他性能参数上，如输入阻抗、输出阻抗等，4 通道达林顿管与其他类型达林顿管差异不大。

达林顿管的作用简介达林顿管（Darlington Transistor）是一种由两个晶体管级联组成的特殊放大电路器件，也被称为双极性晶体管放大器。

它由独立的输入晶体管和输出晶体管连接，通过级联放大达到更高的放大倍数和更低的输入电阻。

达林顿管常用于放大和开关应用中，具有高增益、高输出电流和低输入电阻等特点。

组成结构达林顿管由两个晶体管组成，其中第一个晶体管成为驱动晶体管，第二个晶体管成为输出晶体管。

驱动晶体管的集电极与输出晶体管的基极相连，共享一个集电极电路。

这样的结构使得达林顿管的输出特性更好，可以在较低的输入电压下获得更大的输出电流。

工作原理达林顿管在工作时主要经历以下几个阶段：1.输入阶段：输入信号通过电源输入到驱动晶体管的基极。

输入电压的变化会导致驱动晶体管的电流变化，从而改变输出晶体管的电流。

2.驱动阶段：当输入电流进入驱动晶体管的集电极时，由于集电极与输出晶体管的基极相连，使得输出晶体管的基极电压也随之增加。

这进一步导致输出晶体管的输出电流增加。

3.输出阶段：输出晶体管接收到来自驱动晶体管的电流，放大后输出到外部电路。

输出晶体管的输出电流可达到较高水平。

通过以上过程，达林顿管可以实现对输入信号的放大以及较高的输出电流。

其级联放大结构使得达林顿管具有非常高的放大倍数和低输入电阻，适用于各种放大和开关应用。

特点和优势达林顿管相比普通单个晶体管具有许多特点和优势：1.高增益：由于两个晶体管的级联作用，达林顿管的放大倍数非常高。

这使得它成为放大弱信号的理想选择。

2.高输出电流：达林顿管的输出电流能力很强，可以提供更大的电流给外部负载。

这对于需要驱动高电流负载的电路（如电机）非常有用。

3.低输入电阻：由于驱动晶体管的存在，达林顿管的输入电阻远低于单个晶体管。

这意味着它更容易接收输入信号，并适应不同的输入源。

4.稳定性：达林顿管结构可以提高整体稳定性。

两个晶体管的级联放大使得达林顿管对噪声和温度变化的影响较小。

4路达林顿晶体管阵列概述达林顿晶体管是一种由两个晶体管级联组成的特殊结构，具有较高的电流放大倍数和较低的输入电阻。

4路达林顿晶体管阵列是将四个达林顿晶体管连接在一起，用于电子电路中的信号放大和开关控制等应用。

本文将详细介绍4路达林顿晶体管阵列的原理、结构、工作方式以及应用领域等方面内容。

原理4路达林顿晶体管阵列由四个达林顿晶体管组成，每个达林顿级由两个晶体管级联而成。

其中，第一个级联对输入信号进行放大，之后的级联则进一步放大输出信号。

达林顿结构中的第一个晶体管（NPN型）作为输入级负责接收并放大输入信号，输出给第二个级联的基极。

第二个级联中的第一个晶体管（PNP型）作为输出级负责将信号进一步放大，并输出给下一个级联。

如此循环，直到最后一个级联输出最终放大后的信号。

这种结构使得4路达林顿晶体管阵列具有较高的电流放大倍数和较低的输入电阻，可以在电子电路中起到信号放大和开关控制的作用。

结构4路达林顿晶体管阵列由四个达林顿级联而成。

每个达林顿级由两个晶体管组成，其中一个为NPN型，另一个为PNP型。

四个达林顿级通过引脚连接在一起，形成一个整体。

具体结构如下图所示：工作方式4路达林顿晶体管阵列的工作方式如下：1.输入信号通过第一个级联的NPN型晶体管进入。

2.第一个级联将输入信号进行放大，并输出给第二个级联的PNP型晶体管。

3.第二个级联继续放大信号，并输出给下一个级联。

4.如此循环，直到最后一个级联输出最终放大后的信号。

这种级联结构使得输出信号经过多次放大，从而实现了对输入信号的有效放大。

应用领域4路达林顿晶体管阵列在电子电路中有广泛的应用。

以下是几个常见的应用领域：1.电机驱动：达林顿晶体管阵列可以用于控制电机的启停和转向等功能。

通过控制输入信号，可以实现对电机的精确控制。

2.LED灯控制：达林顿晶体管阵列可以用于LED灯的亮度调节和闪烁效果等控制。

通过调整输入信号，可以实现对LED灯的不同亮度和闪烁频率的控制。

达林顿管和mos管摘要：1.达林顿管和MOS 管的定义和基本原理2.达林顿管和MOS 管的结构和工作过程3.达林顿管和MOS 管的优缺点比较4.达林顿管和MOS 管的应用领域正文：一、达林顿管和MOS 管的定义和基本原理达林顿管（Darlington transistor）是一种双极型晶体管，由两个n-p-n 晶体管组成。

它具有放大电流和电压的功能，常用于放大电路的设计。

而MOS 管（MOSFET，Metal-Oxide-Semiconductor Field Effect Transistor）是一种场效应晶体管，由n 型或p 型半导体、氧化层和金属栅极构成。

MOS 管根据栅极电压的不同，可以实现开关控制，具有高输入阻抗和低噪声等特点。

二、达林顿管和MOS 管的结构和工作过程1.达林顿管的结构和工作过程：达林顿管由两个n-p-n 晶体管串联而成，其中一个p-n 结作为输入端，另一个p-n 结作为输出端。

当输入端的p-n 结正向导通时，输出端的p-n 结也会正向导通，从而实现电流的放大。

反之，当输入端的p-n 结反向截止时，输出端的p-n 结也会反向截止，实现电流的截止。

2.MOS 管的结构和工作过程：MOS 管由n 型或p 型半导体、氧化层和金属栅极构成。

当栅极施加正向电压时，栅极下的半导体表面形成一个正向电场，使得源极和漏极之间的电流增大；当栅极施加负向电压时，栅极下的半导体表面形成一个反向电场，使得源极和漏极之间的电流减小。

通过改变栅极电压，可以实现对MOS 管的导通与截止控制。

三、达林顿管和MOS 管的优缺点比较1.达林顿管的优缺点：优点是具有较大的电流放大能力，可以承受较高的功率；缺点是工作速度较慢，输入阻抗较低，容易受到外部干扰。

2.MOS 管的优缺点：优点是工作速度较快，输入阻抗较高，噪声较低；缺点是放大能力有限，承受功率较小。

四、达林顿管和MOS 管的应用领域1.达林顿管的应用领域：广泛应用于放大电路、稳压电源、脉冲发生器等电子设备中。
