大功率达林顿管MJ11016参数规格,电路图,功能应用原理

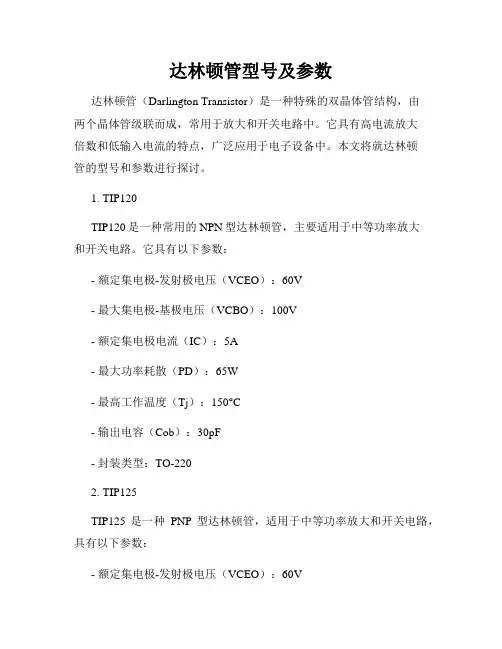

达林顿管型号及参数达林顿管（Darlington Transistor）是一种特殊的双晶体管结构，由两个晶体管级联而成，常用于放大和开关电路中。

它具有高电流放大倍数和低输入电流的特点，广泛应用于电子设备中。

本文将就达林顿管的型号和参数进行探讨。

1. TIP120TIP120是一种常用的NPN型达林顿管，主要适用于中等功率放大和开关电路。

它具有以下参数：- 额定集电极-发射极电压（VCEO）：60V- 最大集电极-基极电压（VCBO）：100V- 额定集电极电流（IC）：5A- 最大功率耗散（PD）：65W- 最高工作温度（Tj）：150°C- 输出电容（Cob）：30pF- 封装类型：TO-2202. TIP125TIP125是一种PNP型达林顿管，适用于中等功率放大和开关电路，具有以下参数：- 额定集电极-发射极电压（VCEO）：60V- 最大集电极-基极电压（VCBO）：60V- 额定集电极电流（IC）：5A- 最大功率耗散（PD）：65W- 最高工作温度（Tj）：150°C- 输出电容（Cob）：30pF- 封装类型：TO-2203. MPSA14MPSA14是一种通用型NPN型达林顿管，常用于低噪声放大和开关电路，具有以下参数：- 额定集电极-发射极电压（VCEO）：30V- 最大集电极-基极电压（VCBO）：40V- 额定集电极电流（IC）：500mA- 最大功率耗散（PD）：625mW- 最高工作温度（Tj）：150°C- 输出电容（Cob）：4.5pF- 封装类型：TO-924. MPSA13MPSA13是一种通用型PNP型达林顿管，适用于低噪声放大和开关电路，具有以下参数：- 额定集电极-发射极电压（VCEO）：30V- 最大集电极-基极电压（VCBO）：40V- 额定集电极电流（IC）：500mA- 最大功率耗散（PD）：625mW- 最高工作温度（Tj）：150°C- 输出电容（Cob）：4.5pF- 封装类型：TO-925. TIP122TIP122是一种高功率NPN型达林顿管，适用于高频放大和开关电路，常用于电机驱动等应用场合，具有以下参数：- 额定集电极-发射极电压（VCEO）：100V- 最大集电极-基极电压（VCBO）：100V- 额定集电极电流（IC）：5A- 最大功率耗散（PD）：65W- 最高工作温度（Tj）：150°C- 输出电容（Cob）：65pF- 封装类型：TO-220总结：以上介绍了几种常见的达林顿管型号及其参数，包括TIP120、TIP125、MPSA14、MPSA13和TIP122。

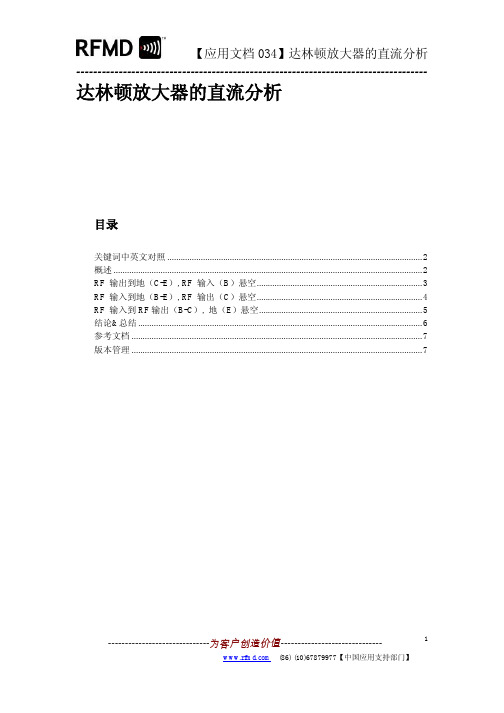

达林顿放大器的直流分析目录关键词中英文对照 (2)概述 (2)RF 输出到地（C-E）, RF 输入（B）悬空 (3)RF 输入到地（B-E）, RF 输出（C）悬空 (4)RF 输入到RF输出（B-C）, 地（E）悬空 (5)结论&总结 (6)参考文档 (7)版本管理 (7)------------------------------为客户创造价值------------------------------ 1------------------------------为客户创造价值------------------------------ 2关键词中英文对照 射频 RF 直流分析 DC Analysis 达林顿放大器 Darlington Amplifier 晶体管结 Transistor Junction 概述大多数工程师都对用曲线描绘仪评估晶体管较为熟悉。

曲线描绘仪能够验证（至少）一只管脚接地器件的导通路径，方法是通过在另一个管脚上扫描电压来测量产生的电流。

然后我们可以绘制一条通过该路径的电流对电压的特征曲线。

常规的扫描包括基极-发射极，基极-集电极，集电极-发射极，还有全3端口评估，就是测试一个集电极-发射极特征曲线对基极-发射极电流的函数。

IV曲线也能够用来评估达林顿放大器的内部特征。

达林顿器件是3端口器件，但是它的内部特征又比离散的晶体管复杂的多。

达林顿放大器的等效电路如图1所示。

用特征曲线方法，可以用来验证第一级和第二级晶体管的功能性和电阻阻值。

图1 – 达林顿放大器的等效电路达林顿设计一般比图1所示的晶体管多，有些器件（RFMD ）第一级晶体管由两个离散的晶体管组成。

并且第二级晶体管由多个晶体管并联组成。

这样可以在取得需要的输出功率的情况下而不超过该器件工艺所能承受的最大电流密度。

理解这一点对于比较IV 曲线和等效电路图时至关重要。

等效电路代表所有并联路径都正常工作情况下的导通路径。

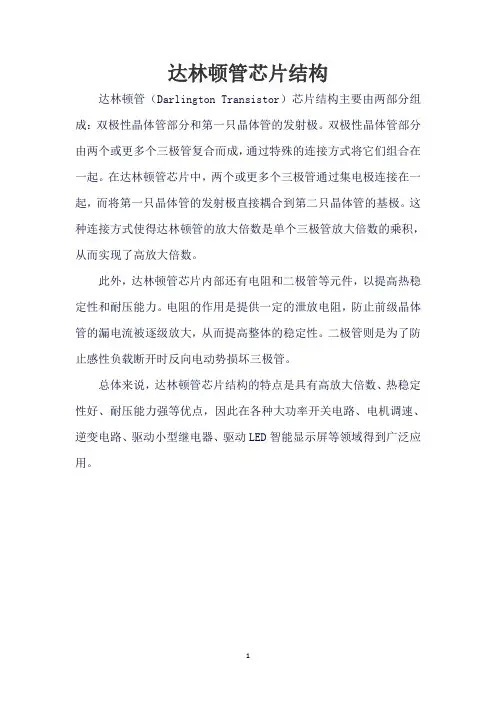

达林顿管芯片结构
达林顿管（Darlington Transistor）芯片结构主要由两部分组成：双极性晶体管部分和第一只晶体管的发射极。

双极性晶体管部分由两个或更多个三极管复合而成，通过特殊的连接方式将它们组合在一起。

在达林顿管芯片中，两个或更多个三极管通过集电极连接在一起，而将第一只晶体管的发射极直接耦合到第二只晶体管的基极。

这种连接方式使得达林顿管的放大倍数是单个三极管放大倍数的乘积，从而实现了高放大倍数。

此外，达林顿管芯片内部还有电阻和二极管等元件，以提高热稳定性和耐压能力。

电阻的作用是提供一定的泄放电阻，防止前级晶体管的漏电流被逐级放大，从而提高整体的稳定性。

二极管则是为了防止感性负载断开时反向电动势损坏三极管。

总体来说，达林顿管芯片结构的特点是具有高放大倍数、热稳定性好、耐压能力强等优点，因此在各种大功率开关电路、电机调速、逆变电路、驱动小型继电器、驱动LED智能显示屏等领域得到广泛应用。

1。

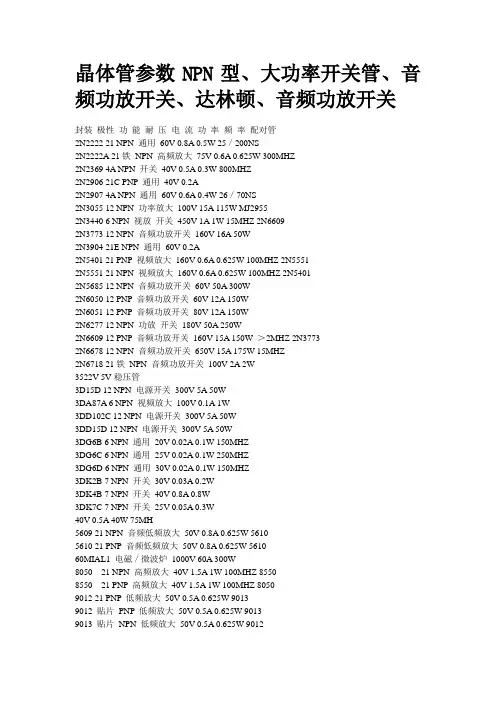

晶体管参数NPN型、大功率开关管、音频功放开关、达林顿、音频功放开关封装极性功能耐压电流功率频率配对管2N2222 21 NPN 通用60V 0.8A 0.5W 25／200NS2N2222A 21铁NPN 高频放大75V 0.6A 0.625W 300MHZ2N2369 4A NPN 开关40V 0.5A 0.3W 800MHZ2N2906 21C PNP 通用40V 0.2A2N2907 4A NPN 通用60V 0.6A 0.4W 26／70NS2N3055 12 NPN 功率放大100V 15A 115W MJ29552N3440 6 NPN 视放开关450V 1A 1W 15MHZ 2N66092N3773 12 NPN 音频功放开关160V 16A 50W2N3904 21E NPN 通用60V 0.2A2N5401 21 PNP视频放大160V 0.6A 0.625W 100MHZ 2N55512N5551 21 NPN 视频放大160V 0.6A 0.625W 100MHZ 2N54012N5685 12 NPN 音频功放开关60V 50A 300W2N6050 12 PNP音频功放开关60V 12A 150W2N6051 12 PNP音频功放开关80V 12A 150W2N6277 12 NPN 功放开关180V 50A 250W2N6609 12 PNP音频功放开关160V 15A 150W ＞2MHZ 2N37732N6678 12 NPN 音频功放开关650V 15A 175W 15MHZ2N6718 21铁NPN 音频功放开关100V 2A 2W3522V 5V稳压管3D15D 12 NPN 电源开关300V 5A 50W3DA87A 6 NPN 视频放大100V 0.1A 1W3DD102C 12 NPN 电源开关300V 5A 50W3DD15D 12 NPN 电源开关300V 5A 50W3DG6B 6 NPN 通用20V 0.02A 0.1W 150MHZ3DG6C 6 NPN 通用25V 0.02A 0.1W 250MHZ3DG6D 6 NPN 通用30V 0.02A 0.1W 150MHZ3DK2B 7 NPN 开关30V 0.03A 0.2W3DK4B 7 NPN 开关40V 0.8A 0.8W3DK7C 7 NPN 开关25V 0.05A 0.3W40V 0.5A 40W 75MH5609 21 NPN 音频低频放大50V 0.8A 0.625W 56105610 21 PNP音频低频放大50V 0.8A 0.625W 561060MIAL1 电磁／微波炉1000V 60A 300W8050 21 NPN 高频放大40V 1.5A 1W 100MHZ 85508550 21 PNP 高频放大40V 1.5A 1W 100MHZ 80509012 21 PNP低频放大50V 0.5A 0.625W 90139012 贴片PNP低频放大50V 0.5A 0.625W 90139013 贴片NPN 低频放大50V 0.5A 0.625W 90129013 21 NPN 低频放大50V 0.5A 0.625W 90129014 21 NPN 低噪放大50V 0.1A 0.4W 150HMZ 9015 9015 21 PNP 低噪放大50V 0.1A 0.4W 150MHZ 9014 9018 21 NPN 高频放大30V 0.05A 0.4W 1000MHZ9626 21 NPN 通用A1009 BCE PNP 功放开关350V 2A 15WA1013 21 PNP 视频放大160V 1A 0.9W C2383A1015 21 PNP 通用60V 0.1A 0.4W 8MHZ C1815A1020 21 PNP 音频开关50V 2A 0.9WA1123 21 PNP 低噪放大150V 0.05A 0.75WA1162 21D PNP 通用贴片50V 0.15A 0.15WA1175 PNP 通用60V 0.10A 0.25W 180MHZA1213 贴片PNP超高频50V 0.15A 80MHZA1216 BCE PNP 功放开关180V 17A 200W 20MHZ C2922 A1220P 29 PNP 音频功放开关120V 1.5A 20W 150MHZA1265 BCE PNP 功放开关140V 10A 100W 30MHZ C3182 A1295 BCE PNP 功放开关230V 17A 200W 30MHZ C3264 A1301 BCE PNP 功放开关160V 12A 120W 30MHZ C3280 A1302 BCE PNP 功放开关200V 15A 120W 30MHZ C3281 A1358 BCE PNP 120V 1A 10W 120MHZA1444 BCE PNP 高速电源开关100V 15A 30W 80MHZA1494 BCE PNP 功放开关200V 17A 200W 20MHZ C3858 A1516 BCE PNP 功放开关180V 12A 130W 25MHZA1668 BCE PNP 电源开关200V 2A 25W 20MHZA1785 BCE PNP 驱动120V 1A 1W 140MHZA1941 BCE PNP 音频功放形状140V 10A 100W C5198A1943 BCE PNP 功放开关230V 15AA 150W C5200A1988 BCE PNP 功放开关A634 28E PNP 音频功放开关40V 2A 10WA708 6 PNP 音频开关80V 0.7A 0.8WA715C 29 PNP 音频功放开关35V 2.5A 10W 160MHZA719 ECB PNP 通用30V 0.50A 0.625W 200MHZA733 21 PNP 通用50V 0.1A 180MHZA741 4 PNP 开关20V 0.1A 70／120NSA781 39B PNP 开关20V 0.2A 80／160NSA928 ECB PNP 通用20V 1A 0.25WA933 21 PNP 通用50V 0.1A 140MHZA940 28 PNP 音频功放开关150V 1.5A 25W 4MHZ C2073 A950 21 PNP 通用30V 0.8A 0.6WA966 21 PNP 音频激励输出30V 1.5A 0.9W 100MHZ C2236 A968 28 PNP 音频功放开关160V 1.5A 25W 100MHZ C2238 B1020 28 PNP 功放开关100V 7A 40WB1079 30 PNP 达林顿功放100V 20A 100W D1559B1114 ECB PNP 通用贴片20V 2A 180MHZB1185 28B PNP 功放开关60V 3A 25W 70MHZ D1762B12 G－PNP 音频30V 0.05A 0.05WB1215 BCE PNP 功放开关贴片120V 3A 20W 130MHZB1240 39B PNP 功放开关40V 2A 1W 100MHZB1316 54B PNP 达林顿功放100V 2A 10WB1317 BCE PNP 音频功放180V 15A 150W D1975B1375 BCE PNP 音频功放60V 3A 2W 9MHZB1400 28B PNP 达林顿功放120V 6A 25W D1590B1429 BCE PNP 功放开关180V 15A 150WB1494 BCE PNP 达林顿功放120V 20A 120W D2256B205 锗管PNP 音频功放开关80V 20A 80WB449 锗管12 PNP功放开关50V 3.5A 22.5WB631K 29 PNP 音频功放开关120V 1A 8W 130MHZ D600K B647 21 PNP 通用120V 1A 0.9W 140MHZ D667B649 29 PNP 视放180V 1.5A 20W D669B669 28 PNP 达林顿功放70V 4A 40WB673 28 PNP 达林顿功放100V 7A 40WB675 28 PNP 达林顿功放60V 7A 40WB688 BCE PNP 音频功放开关120V 8A 80W D718B734 39B PNP 通用60V 1A 1W D774B744 29 PNP 音频功放开关70V 3A 10WB772 29 PNP 音频功放开关40V 3A 10W D882B774 21 PNP 通用30V 0.1A 0.25WB817 30 PNP 音频功放形状160V 12A 100W D1047B834 28 PNP 功放开关60V 3A 30WBC307 21a PNP 通用50V 0.2A 0.3WBC327 CBE PNP 低噪音频50V 0.8A 0.625W BC337BC337 21a NPN 音频激励低噪50V 0.8A 0.625W BC327 BC338 21a NPN 通用激励50V 0.8A 0.6WBC546 21a NPN 通用80V 0.2A 0.5WBC547 CBE NPN 通用50V 0.2A 0.5W 300MHZBD135 29 NPN 音频功放45V 1.5A 12.5WBD136 29 PNP 音频功放45V 1.5A 12.5W BD137BD137 29 NPN 音频功放60V 1.5A 12.5W BD136BD138 29 PNP 音频功放60V 1.5A 12.5W BD139BD139 29 PNP 音频功放80V 1.5A 12.5W BD138BD237 29 NPN 音频功放100V 2A 25W BD238BD238 29 PNP 音频功放100V 2A 25W BD237BD243 28 NPN 音频功放45V 6A 65W BD244BD244 28 PNP 音频功放45V 6A 65W BD243BD681 29 NPN 达林顿功放100V 4A 40W BD682BD682 29 PNP 达林顿功放100V 4A 40W BD681BF458 29 NPN 视放250V 0.1A 10WBT33 电压结晶体管BU1508DX 28 NPN 开关功放1500V 8A 35WBU208A 12 NPN 彩行1500V 5A 12.5WBU208D 12 NPN 彩行1500V 5A 12.5WBU2506DX 30 NPN 开关功放1500V 7A 50W 600NS BU2508AF 30 NPN 开关功放1500V 8A 125W 600NS BU2508AX 30 NPN 开关功放1500V 8A 125W 600NS BU2508DF 30 NPN 开关功放1500V 8A 125W 600NS BU2508DX 30 NPN 开关功放1500V 8A 50W 600NS BU2520AF 30 NPN 开关功放1500V 10A 150W 1/500NS BU2520DF 30 NPN 开关功放1500V 10A 150W 1/500NS BU2520DX 30 NPN 开关功放1500V 10A 50W 600NS BU2522AF 30 NPN 开关功放1500V 11A 150W 350NS BU2525AF 30 NPN 开关功放1500V 12A 150W 350NS BU2525AX 30 NPN 开关功放1500V 12A 150W 350NS BU2527AF 30 NPN 开关功放1500V 15A 150WBU2532A W 30 NPN 开关功放1500V 15A 150WBU323 28 NPN 达林顿功放450V 10A 125WBU406 28 NPN 行管400V 7A 60WBU508A 28 NPN 行管1500V 7.5A 75WBU508A 28 NPN 行管1500V 7.5A 75WBU508D 28 NPN 行管1500V 7.5A 75WBU806 28 NPN 功放400V 8A 60WBU932R 12 NPN 功放500V 15A 150WBU941 12 NPN 功放开关500V 15A 175W 达林顿BUH515 BCE NPN 行管1500V 10A 80WBUH515D BCE NPN 行管1500V 10A 80WBUS13A 12 NPN 开关功放1000V 15A 175WBUS14A 12 NPN 开关功放1000V 30A 250WBUT11A 28 NPN 开关功放1000V 5A 100WBUT12A 28 NPN 开关功放450V 10A 125WBUV26 28 NPN 音频功放开关90V 14A 65W 250NS BUV28A 28 NPN 音频功放开关225V 10A 65W 250NS BUV48A 30 NPN 音频功放开关450V 15A 150WBUW13A 30 NPN 功放开关1000V 15A 150WBUX48 12 NPN 功放开关850V 15A 125WBUX84 30 NPN 功放开关800V 2A 40WBUX98A 12 NPN 功放开关400V 30A 210W 5MHZC1008 21 NPN 通用80V 0.7A 0.8W 50MHZC1044 6 NPN 视放45V 0.3A 2.2GHZC1162 21 NPN 音频功放35V 1.5A 10WC1213 39B NPN 监视器专用30V 0.5A 0.4WC1216 6 NPN 高速开关40V 0.2A T,20ｎSC1222 21 NPN 低噪放大60V 0.1A 100MHZC1317 21EBC NPN 通用30V 0.5A 0.625W 200MHZC1317 21ECB NPN 通用30V 0.5A 0.625W 200MHZC1344 ECB NPN 通用低噪30V 0.10 230MHZC1494 40A NPN 发射36V 6A PQ="40W" 175MHZC1507 28 NPN 视放300V 0.2A 15WC1674 21 NPN HF/ZF 30V 0.02A 600MHZC1733 6 NPN 栾生对管30V 0.05A 2GHZC1733 小铁NPN 孪生对管30V 2GHZC1815 21 NPN 通用60V 0.15A 0.4W 8MHZ A1015C1855 21F NPN HF/ZF 20V 0.02A 550MHZC1875 12 NPN 彩行1500V 3.5A 50WC1906 21 NPN 高频放大30V 0.05A 1000MHZC1942 12 NPN 彩行1500V 3A 50WC1959 21 NPN 通用30V 0.4A 0.5W 300MHZC1970 28 NPN 手机发射40V 0.6A PQ="1".3W 175MHZC1971 28A NPN 手机发射35V 2A PQ-7.0W 175MHZC1972 28A NPN 手机发射35V 3.5A PQ="15W" 175MHZC2012 21 NPN 高放30V 0.03A 200MHZC2027 12 NPN 行管1500V 5A 50WC2036 29 NPN 高放低噪80V 1A 1－4WC2068 28E NPN 视频放大300V 0.05A 1.5W 80MHZC2073 28 NPN 功率放大150V 1.5A 25W 4MHZ A940C2078 28 NPN 音频功放开关80V 3A 10W 150MHZC2120 21 NPN 通用30V 0.8A 0.6WC2228 21 NPN 视频放大160V 0.05A 0.75WC2230 21 NPN 视频放大200V 0.1A 0.8WC2233 28 NPN 音频功放开关200V 4A 40WC2236 21 NPN 通用30V 1.5A 0.9W A966C2238 28 NPN 音频功放开关160V 1.5A 25W 100MHZ A968 C2320 21 NPN 通用50V 0.2A 0.3W 200MHZC2335 28 NPN 视频功放500V 7A 40WC2373 28 NPN 功放200V 7.5A 40WC2383 21 NPN 视频开关160V 1A 0.9W A1013C2443 大铁NPN 功放开关600V 50A 400WC2458 21ECB NPN 通用低噪50V 0.15A 0.2WC2481 29 NPN 音频功放开关150V 1.5A 20WC2482 21 NPN 视频放大300V 0.1A 0.9WC2500 21 NPN 通用30V 2A 0.9W 150MHZC2594 29 NPN 音频功放开关40V 5A 10WC2611 29 NPN 视频放大300V 0.1A 1.25WC2625 30 NPN 音频功放开关450V 10A 80WC2682 29 NPN NF/V id 180V 0.1A 8WC2688 29 NPN 视放管300V 0.2A 10W 80MHZC2690 29 NPN 音频功放开关120V 1.2A 20W 150MHZ A1220P C2751 BCE NPN 电源开关500V 15A 120WC2837 30 NPN 音频功放开关150V 10A 100WC2898 28 NPN 音频功放开关500V 8A 50WC2922 43 NPN 音频功放开关180V 17A 200W 50MHZ A1216 C294 6 NPN 栾生对管25V 0.05A 200MHZC3026 12 NPN 开关管1700V 5A 50WC3030 BCE NPN 开关管900V 7A 80W. 达林顿C3039 28 NPN 电源开关500V 7A 50WC3058 12 NPN 开关管600V 30A 200WC3148 28 NPN 电源开关900V 3A 40WC3150 28 NPN 电源开关900V 3A 50WC3153 30 NPN 电源开关900V 6A 100WC3182 30 NPN 功放开关140V 10A 100W A1265C3198 21 NPN 高频放大60V 0.15A 0.4W 130MHZC3262 BCE NPN 功放800V 10A 100WC3264 BCE NPN ＰＡ功放开关230V 17A 200WB=170 A1295 C3280 30 NPN 音频功放开关160V 12A 120WB=100C3280 BCE NPN 功放开关160V 12A 120W 30MHZ A1301C3281 30 NPN 音频功放开关200V 15A 150W 30MHZC3281 BCE NPN 功放开关200V 15A 120W 30MHZ A1302C3300 30 NPN 音频功放开关100V 15A 100WC3310 28C NPN 电源开关500V 5A 40WC3320 28C NPN 电源开头500V 15A 80WC3355 21F NPN 高频放大20V 0.1A 6500MHZC3358 40B NPN 高频放大20V 0.1A 7000MHZC3457 BCE NPN 电源开关1100V 3A 50WC3460 BCE NPN 电源开关1100V 6A 100WC3466 BCE NPN 电源开关1200V 8A 120WC3505 28B NPN 电源开关900V 6A 80WC3527 BCE NPN 电源开关500V 15A 100WC3528 BCE NPN 电源开关500V 20A 150WC3595 29 NPN 射频30V 0.5A 1.2WC3679 BCE NPN 电源开关900V 5A 100W 6MHZC3680 BCE NPN 电源开关900V 7A 120W 6MHZC3688 BCE NPN 彩行1500V 10A 150WC3720 12 NPN 彩行1200V 10A 200WC3783 BCE NPN 高压高速开关900V 5A 100WC3795 BCE NPN 高压高速开关900V 5A 40WC380 21 NPN 高频放大35V 0.03A 250MHZC3807 BCE NPN 低噪放大30V 2A 1.2W 260MHZC3858 BCE NPN 功放开关200V 17A 200W 20MHZ A1494C3866 BCE NPN 高压高速开关900V 3A 40WC3873 BCE NPN 高压高速开关500V 12A 75W 30MHZC3886 BCE NPN 开关行管1400V 8A 50W 8MHZC3893 28B NPN 行管1400V 8A 50W 8MHZC3907 28B NPN 功放开关180V 12A 130W 30MHZC3953 29 NPN 视放120V 0.2A 1.3W 400MHZC3987 28 NPN 达林顿50V 3A 20WC3995 BCE NPN 行管1500V 12A 180WC3997 BCE NPN 行管1500V 15A 250WC3998 BCE NPN 行管1500V 25A 250WC4024 BCE NPN 功放开关100V 10A 35W 24MHZC4038 BCE NPN 门电路50V 0.1A 0.3W 180MHZC4059 BCE NPN 高速开关600V 15V 130W 0.5/2.2USC4106 BCE NPN 电源开关500V 7A 50W 20MHZ?C4111 BCE NPN 开关行管1500V 10A 150WC4119 BCE NPN 微波炉开关1500V 15A 250WC4231 50C NPN 音频功放800V 2A 30WC4237 BCE NPN 高压高速开关1000V 8A 120W 30MHZ C4242 BCE NPN 高压高速开关450V 7A 40WC4297 BCE NPN 电源开关500V 12A 75W 10MHZC4382 BCE NPN 功放开关200V 2A 25W 20MHZ A1668 C4429 BCE NPN 电源开关1100V 8A 60WC4517 BCE NPN 音频功放550V 3A 30W 6MHZC4532 BCE NPN 大屏行管1700V 10A 200WC458 21 NPN 通用30V 0.1A 230MHZC4581 BCE NPN 电源开关600V 10A 65W 20MHZC4582 BCE NPN 电源开关600V 15A 75W 20MHZC4584 BCE NPN 电源开关1200V 6A 65W 20MHZC4706 BCE NPN 电源开关900V 14A 130W 6MHZC4742 46 NPN 彩行1500V 6A 50WC4745 46 NPN 彩行1500V 6A 50WC4747 46 NPN 彩行1500V 10A 50WC4769 BCE NPN 微机行管1500V 7A 60WC4897 BCE NPN 行管1500V 20A 150WC4913 BCE NPN 大屏视放管2000V 0.02A 35WC4924 BCE NPN 音频功放800V 10A 70WC4927 BCE NPN SONY29行管1500V 8A 50WC4927 BCE NPN 行管1500V 8A 50WC4928 BCE NPN 行管1500V 15A 150WC4941 BCE NPN 行管1500V 6A 65W 500/380NSC4953 BCE NPN 功放开关500V 2A 25W t="300nS"C5020 BCE NPN 彩行1000V 7A 100WC5068 BCE NPN 彩行1500V 10A 50WC5086 BCE NPN 彩行1500V 10A 50WC5088 BCE NPN 彩行1500V 10A 50WC5129 BCE NPN 彩显行管1500V 8A 50WC5132 BCE NPN 彩行1500V 16A 50WC5142 BCE NPN 彩行1500V 20A 200WC5148 BCE NPN 大屏彩行1500V 8A 50WC5149 BCE NPN 高速高频行管1500V 8A 50WC5198 BCE NPN 功放开关140V 10A 100WC5198 BCE NPN 音频功放形状140V 10A 100W A1941 C5200 BCE NPN 功放开关230V 15A 150W A1943C5200 BCE NPN 功放开关230V 15A 150W A1943C5207 BCE NPN 彩行1500V 10A 50WC5243 BCE NPN 彩行1700V 15A 200WC5244 BCE NPN 彩行1700V 15A 200WC5249 BCE NPN 功放开关600V 3A 35W 6MHZC5250 BCE NPN 开关1000V 7A 100WC5251 BCE NPN 彩行1500V 12A 50WC5252 BCE NPN 彩行1500V 15A 100WC5294 BCE NPN 彩行1500V 20Aｔ＝200MSC5296 BCE NPN 开关管带阻1500V 8A 80WC5297 BCE NPN 开关管1500V 16A 60WC5331 BCE NPN 大屏彩显行管1500V 15A 180WC536 21 NPN 通用40V 0.1A 180MHZC5411 BCE NPN 彩显行管17” 1500V 14A 60WC546 21ECB NPN 高放30V 0.03A 0.15W 600MHZC665 12 NPN 音频功放开关125V 5A 50W 15MHZC680 11 NPN 音频功放开关200V 2A 30W 20MHZC752 21 NPN 通用30V 0.1A 300MHZC815 21 NPN 通用60V 0.2A 0.25WC828 21 NPN 通用45V 0.05A 0.25WC900 21 NPN 低噪放大30V 0.03A 100MHZC945 21 NPN 通用50V 0.1A 0.5W 250MHZD1025 28 NPN 达林顿功放200V 8A 50WD1037 BCE NPN 音频功放开关150V 30A 180WD1047 30 NPN 音频功放开关160V 12A 100W B817D1071 28 NPN 达林顿功放300V 6A 40WD110 12 NPN 音频功放开关130V 10A 100W 1MHZD1163A 28 NPN 行偏转用350V 7A 40W 60MHZD1175 12 NPN 行偏转用1500V 5A 100WD1273 28 NPN 音频功放80V 3A 40W 50MHZD1302 21 NPN 音频25V 0.5A 0.5W 200MHZD1397 BCE NPN 开关1500V 3.5A 50W 3MHZD1398 BCE NPN 开关1500V 5A 50W 3MHZD1403 BCE NPN 彩行1500V 6A 120WD1403 BCE NPN 彩行1500V 6A 120WD1415 BCE NPN 功放电源开关100V 7A 40W 达林顿D1416 BCE NPN 功放电源开关80V 7A 40W 达林顿D1427 BCE NPN 彩行1500V 5A 80W 带阻尼D1431 28B NPN 彩行1500V 5A 80WD1433 28B NPN 彩行1500V 7A 80WD1439 BCE NPN 彩行1500V 3A 80WD1541 28B NPN 彩行1500V 3A 80WD1545 28B NPN 彩行1500V 5A 50WD1547 BCE NPN 彩行1500V 7A 80WD1554 BCE NPN 彩行1500V 3.5A 80WD1555 BCE NPN 彩行1500V 5A 80WD1556 BCE NPN 彩行1500V 6A 80WD1559 BCE NPN 达林顿功放100V 20A 100W B1079D1590 28 NPN 达林顿功放150V 8A 25WD1623 28B NPN 彩行1500V 4A 70WD1640 29 NPN 达林顿功放120V 2A 1.2WD1651 SP NPN 彩行1500V 5A 60W 3MHZD1710 BCE NPN 彩行1500V 5A 50WD1718 28C NPN 音频功放180V 15A 150W 20MHZD1724 29 NPN 开关120V 3A 180MHZD1762 BCE NPN 音频功放开关60V 3A 25W 90MHZ B1185 D1843 BCE NPN 低噪放大50V 1A 1WD1849 50A NPN 彩行1500V 7A 120WD1850 50A NPN 彩行1500V 7A 120WD1859 50A NPN 音频80V 0.7A 1W 120MHZD1863 50A NPN 音频120V 1A 1W 100MHZD1877 30 NPN 彩行1500V 4A 50W 带阻尼D1879 30 NPN 彩行1500V 6A 60W 带阻尼D1887 20 NPN 彩行1500V 10 70WD1930 21 NPN 达林顿100V 2A 1.2W 达林顿D1959 BCE NPN 彩行1400V 10A 50WD1975 53A NPN 音频功放180V 15A 150W B1317D1978 21 NPN 达林顿120V 1.5A 0.9WD1980 61B NPN 达林顿100V 2A 10WD1981 EBC NPN 达林顿100V 2A 1WD1993 45B NPN 音频低噪55V 0.1A 0.4WD1994A EBC NPN 音频驱动60V 1A 1WD1997 45B NPN 激励管40V 3A 1.5W 100MHZD2008 EBC NPN 音频功放80V 1A 1.2WD2012 BCE NPN 音频功放60V 3A 2W 3MHZD2136 EBC NPN 功放80V 1A 1.2WD2155 53A NPN 音频功放180V 15A 150WD2253 BCE NPN 彩显行管1700V 6A 50WD2256 46 NPN 达林顿功放120V 25A 125W B1494D2334 28B NPN 彩行1500V 5A 80WD2335 BCE NPN 彩行1500V 7A 100W 带阻尼D2349 BCE NPN 大屏彩显行管1500V ±10A 50WD2374 BCE NPN 功放开关60V 3A 25W 30MHZD2375 BCE NPN 高放大倍数80V 3A 25W 50MHZD2388 EBC NPN 达林顿90V 3A 1.2WD2445 BCE NPN 彩行1500V 12.5A 120WD2498 BCE NPN 彩行1500V 6A 50WD2588 BCE NPN 点火器用D325 BCE NPN 功放开关50V 3A 25WD385 11 NPN 达林顿功放100V 7A 30WD400 21 NPN 通用25V 1A 0.75WD401 28 NPN 音频功放开关200V 2A 20WD40C BCE NPND415 29 NPN 音频功放开关120V 0.8A 5WD438 21 NPN 通用500V 1A 0.75W 100MHZD560 BCE NPN 达林顿功放150V 5A 30WD600K 29 NPN 音频功放开关120V 1A 8W 130MHZ B631K D633 28 NPN 音频功放开关100V 7A 40W 达林顿D633拆28 NPN 音频功放开关100V 7A 40W达林顿D637 39E NPN 通用60V 0.1A 150MHZD667 21 NPN 视频放大120V 1A 0.9W 140MHZ B647D667 21 NPN 通用120V 1A 0.9W 140MHZ B649D669 29 NPN 视频放大180V 1.5A 20W 140MHZ B649D718 30 NPN 音频功放开关120V 8A 80W B668D774 39B NPN 通用100V 1A 1W B734D789 21 NPN 音频输出100V 1A 0.90D814 BCE NPN 低噪放大贴片150V 0.05A 150MHZD820 12 NPN 彩行1500V 5A 50WD870 12 NPN 彩行1500V 5A 50WD880 28 NPN 音频功放开关60V 3A 10WD882 29 NPN 音频功放开关40V 3A 30W B772D884 28 NPN 音频功放开关330V 7A 40WD898 12 NPN 彩行1500V 3A 50WD951 12 NPN 彩行1500V 3A 65WD965 21 NPN 音频40V 5A 0.75WD966 21 NPN 音频40V 5A 1WD985 29 NPN 达林顿功放150V ±1.5A 10WD986 29 NPN 达林顿功放150-80V ±1.5A 10WD998 BCE NPN 音频功放开关120V 10A 80W <1/3USDK55 28 NPN 功放开关400V 4A 65WDK55 BCE NPN 开关400V 4A 60WDTA114 PNP 10K－10K 160V 0.6A 0.625WDTC143 NPN 录像机用4.7kHPA100 BCE NPN 大屏彩显行管1500V 10A 150WHPA150 BCE NPN 大屏彩显行管1500V 15A 150WHQ1F3P 贴片NPN 功放开关20V 2A 2WHSE830 BCE PNP 音频功放80V 115W 1MHZ HSE800HSE838 BCE NPN 音频功放80V 115W 1MHZ HSE830KSE800 28 NPN 达林顿140V 4A 20WMJ10012 12 NPN 达林顿400V 10A 175WMJ10015 12 NPN 电源开关400V 50A 200WMJ10016 12 NPN 电源开关500V 50A 200WMJ10025 12 电源开关850V 20A 250WMJ11015 12 PNP 铁达林顿500V 10AMJ11032 12 NPN 电源开关120V 50A 300W MJ11033MJ11033 12 PNP 电源开关120V 50A 300W MJ11032MJ13333 12 NPN 电源开关400V 20A 175WMJ14003 12 PNP铁MJ15024 12 NPN 音频功放开关400V 16A 250W 4MHZ MJ15025 MJ15025 12 PNP音频功放开关400V 16A 250W 4MHZ MJ15024 MJ2955 12 PNP音频功放开关60V 15A 115W MJ3055MJ3055 12 NPN 音频功放开关60V 15A 115W MJ2955MJ4502 12 PNP音频功放开关90V 30A 200W MJ802MJ802 12 NPN 音频功放开关90V 30A 200W MJ4502MJE13003 29 NPN 功放开关400V 1.5A 14WMJE13005 28 NPN 功放开关400V 4A 60WMJE13007 28 NPN 功放开关1500V 2.5A 60WMJE271 29 PNP 达林顿100V 2A 15W 6MHZMJE2955T BCE PNP 音频功放开关60V 10A 75W 2MHZ MJE3055T MJE3055T BCE NPN 音频功放开关70V 10A 75W 2MHZ MJE2955T MJE340 29 NPN 视放300V 0.5A 20W MJE350MJE350 29 PNP 视放300V 0.5A 20W MJE340MJE5822 BCE PNP 音频功放开关500V 8A 80WMJE9730 BCE NPNMN650 BCE NPN 行管1500V 6A 80WMPS2222A 21 NPN 高频放大75V 0.6A 0.625W 300MHZMPSA42 21E NPN 电话视频放大300V 0.5A 0.625W MPSA92 MPSA92 21E PNP 电话视频放大300V 0.5A 0.625W MPSA42ON4673 BCE NPNON4873 BCE NPNT30G40 BCE NPN 大功率开关管400V 30A 300WTIP102 28 NPN 音频功放开关100V 8A 2WTIP105 28 PNP音频功放开关60V 15A 80W 达林顿TIP122 28 NPN 音频功放开关100V 5A 65W TIP127TIP127 28 PNP音频功放开关100V 5A 65W TIP122TIP132 28 NPN 音频功放开关100V 8A 70W TIP137TIP137 28 PNP音频功放开关100V 8A 70W TIP132TIP142 30 NPN 音频功放开关100V 10A 125W TIP147TIP142大30 NPN 音频功放开关100V 10A 125W TIP147TIP147 30 PNP音频功放开关100V 10A 125W TIP142TIP147大30 PNP音频功放开关100V 10A 125W TIP142 TIP152 BCE 电梯用达林顿400V 3A 65WTIP31C BCE NPN 功放开关100V 3A 40W 3MHZ TIP32TIP32C BCE PNP 功放开关100V 3A 40W 3MHZ TIP31TIP35C 30 NPN 音频功放开关100V 25A 125W 3MHZ TIP36 TIP36C 30 PNP 音频功放开关100V 25A 125W 3MHZ TIP35 TIP41C 30 NPN 音频功放开关100V 6A 65W 3MHZ TIP42 TIP42C 30 PNP 音频功放开关100V 6A 65W 3MHZ TIP41。

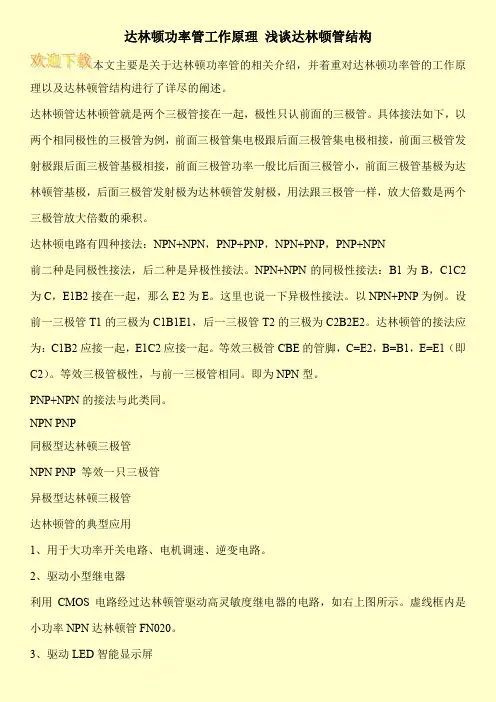

达林顿功率管工作原理浅谈达林顿管结构
本文主要是关于达林顿功率管的相关介绍，并着重对达林顿功率管的工作原理以及达林顿管结构进行了详尽的阐述。

达林顿管达林顿管就是两个三极管接在一起，极性只认前面的三极管。

具体接法如下，以两个相同极性的三极管为例，前面三极管集电极跟后面三极管集电极相接，前面三极管发射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管发射极为达林顿管发射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。

达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP，PNP+NPN
前二种是同极性接法，后二种是异极性接法。

NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。

这里也说一下异极性接法。

以NPN+PNP为例。

设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。

达林顿管的接法应为：C1B2应接一起，E1C2应接一起。

等效三极管CBE的管脚，C=E2，B=B1，E=E1（即C2）。

等效三极管极性，与前一三极管相同。

即为NPN型。

PNP+NPN的接法与此类同。

NPN PNP
同极型达林顿三极管
NPN PNP 等效一只三极管
异极型达林顿三极管
达林顿管的典型应用
1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器
利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。

虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏。

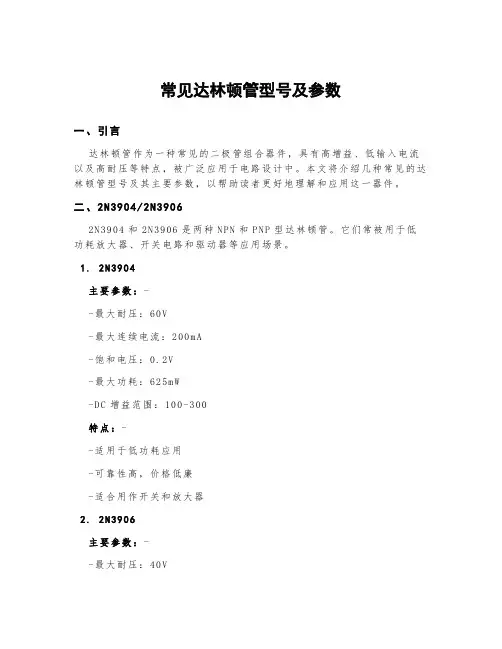

常见达林顿管型号及参数一、引言达林顿管作为一种常见的二极管组合器件，具有高增益、低输入电流以及高耐压等特点，被广泛应用于电路设计中。

本文将介绍几种常见的达林顿管型号及其主要参数，以帮助读者更好地理解和应用这一器件。

二、2N3904/2N39062N3904和2N3906是两种N PN和P N P型达林顿管。

它们常被用于低功耗放大器、开关电路和驱动器等应用场景。

1.2N3904主要参数：--最大耐压：60V-最大连续电流：200m A-饱和电压：0.2V-最大功耗：625m W-D C增益范围：100-300特点：--适用于低功耗应用-可靠性高，价格低廉-适合用作开关和放大器2.2N3906主要参数：--最大耐压：40V-最大连续电流：200m A-饱和电压：0.2V-最大功耗：625m W-D C增益范围：100-300特点：--适用于低功耗应用-可靠性高，价格低廉-适合用作开关和放大器-与2N3904互补配对使用，具备互补对称性三、T I P120/T I P125/T I P42T I P系列达林顿管主要用于驱动大功率负载，常见于电动机控制、开关电源和功率放大器等领域。

1.T I P120主要参数：--最大耐压：60V-最大连续电流：5A-饱和电压：2.5V-最大功耗：65W-D C增益范围：1000-3000特点：--输出电流高达5A，适合驱动大功率负载-适用于电机控制等高功率应用2.T I P125主要参数：--最大耐压：60V-最大连续电流：5A-饱和电压：2.5V-最大功耗：65W-D C增益范围：1000-3000特点：--输出电流高达5A，适合驱动大功率负载-与TI P120互补配对使用，具备互补对称性3.T I P42主要参数：--最大耐压：60V-最大连续电流：6A-饱和电压：1.6V-最大功耗：65W-D C增益范围：25-100特点：--输出电流高达6A，适合驱动大功率负载-适用于功率放大器等高功率应用四、总结本文介绍了几种常见的达林顿管型号及其主要参数。

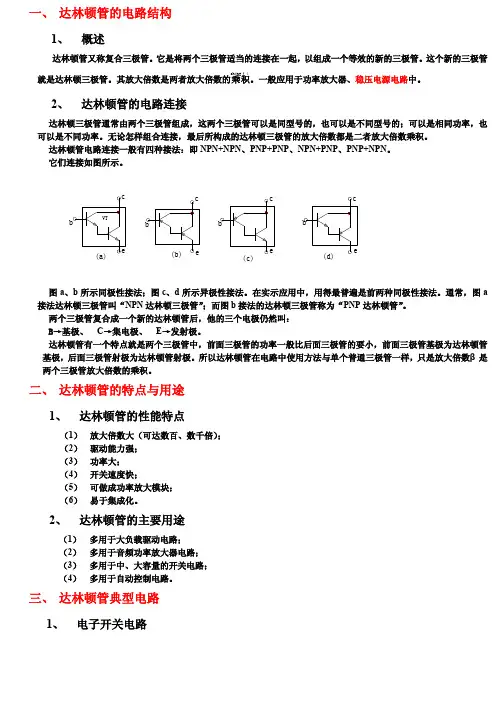

一、 达林顿管的电路结构1、 概述达林顿管又称复合三极管。

它是将两个三极管适当的连接在一起，以组成一个等效的新的三极管。

这个新的三极管就是达林顿三极管。

其放大倍数是两者放大倍数的乘ch éng 积j ī。

一般应用于功率放大器、稳压电源电路中。

2、 达林顿管的电路连接达林顿三极管通常由两个三极管组成，这两个三极管可以是同型号的，也可以是不同型号的；可以是相同功率，也可以是不同功率。

无论怎样组合连接，最后所构成的达林顿三极管的放大倍数都是二者放大倍数乘积。

达林顿管电路连接一般有四种接法：即NPN+NPN 、PNP+PNP 、NPN+PNP 、PNP+NPN 。

它们连接如图所示。

图a 、b 所示同极性接法；图c 、d 所示异极性接法。

在实示应用中，用得最普遍是前两种同极性接法。

通常，图a 接法达林顿三极管叫“NPN 达林顿三极管”；而图b 接法的达林顿三极管称为“PNP 达林顿管”。

两个三极管复合成一个新的达林顿管后，他的三个电极仍然叫： B →基极、 C →集电极、 E →发射极。

达林顿管有一个特点就是两个三极管中，前面三极管的功率一般比后面三极管的要小，前面三极管基极为达林顿管基极，后面三极管射极为达林顿管射极。

所以达林顿管在电路中使用方法与单个普通三极管一样，只是放大倍数β是两个三极管放大倍数的乘积。

二、 达林顿管的特点与用途1、 达林顿管的性能特点（1） 放大倍数大（可达数百、数千倍）； （2） 驱动能力强； （3） 功率大； （4） 开关速度快；（5） 可做成功率放大模块； （6）易于集成化。

2、 达林顿管的主要用途（1） 多用于大负载驱动电路； （2） 多用于音频功率放大器电路； （3） 多用于中、大容量的开关电路； （4）多用于自动控制电路。

三、 达林顿管典型电路1、 电子开关电路M1(b)低电流快速开关电路LB(a)瞬时起动开关电路识别达林顿管电路只要把两个三极管看成是一个三极管即可。

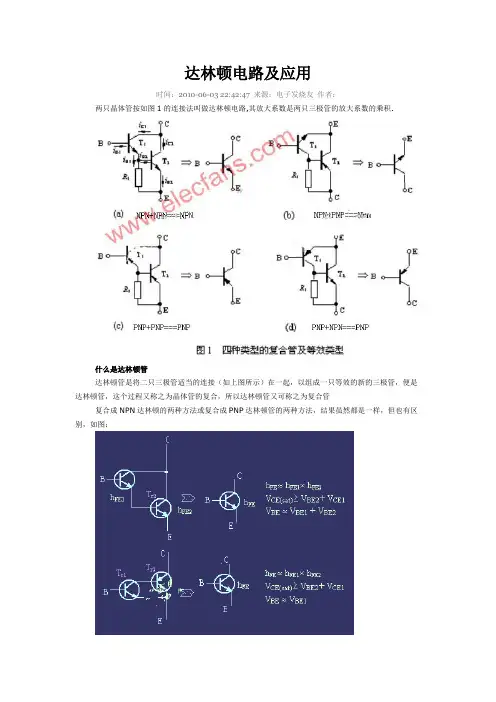

达林顿电路及应用
时间：2010-06-03 22:42:47 来源：电子发烧友作者：
两只晶体管按如图1的连接法叫做达林顿电路,其放大系数是两只三极管的放大系数的乘积.
什么是达林顿管
达林顿管是将二只三极管适当的连接（如上图所示）在一起，以组成一只等效的新的三极管，便是达林顿管，这个过程又称之为晶体管的复合，所以达林顿管又可称之为复合管
复合成NPN达林顿的两种方法或复合成PNP达林顿管的两种方法，结果虽然都是一样，但也有区别，如图：
达林顿管的作用
1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器
利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路。

3、驱动LED智能显示屏
智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。

其系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。

应注意的是，达林顿管由于内部由多只管子及电阻组成，用万用表测试时，be结的正反向阻值与普通三极管不同。

对于高速达林顿管，有些管子的前级be结还反并联一只输入二极管，这时测出be结正反向电阻阻值很接近；容易误判断为坏管，这个请注意。

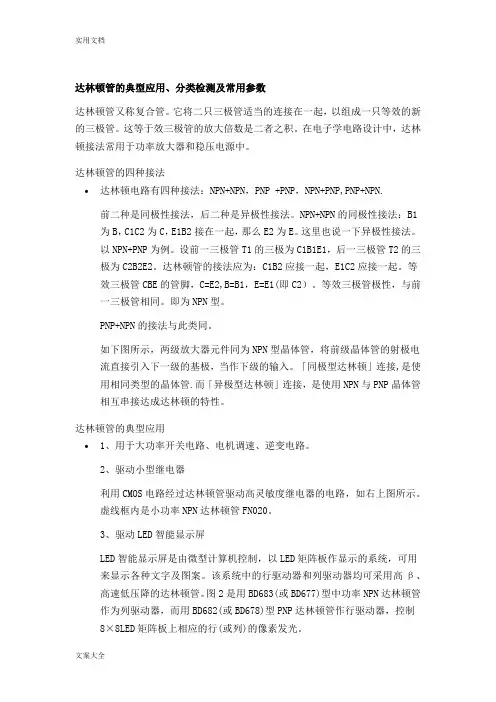

达林顿管的典型应用、分类检测及常用参数达林顿管又称复合管。

它将二只三极管适当的连接在一起，以组成一只等效的新的三极管。

这等于效三极管的放大倍数是二者之积。

在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。

达林顿管的四种接法∙达林顿电路有四种接法：NPN+NPN，PNP +PNP，NPN+PNP,PNP+NPN.前二种是同极性接法，后二种是异极性接法。

NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。

这里也说一下异极性接法。

以NPN+PNP为例。

设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。

达林顿管的接法应为：C1B2应接一起，E1C2应接一起。

等效三极管CBE的管脚，C=E2,B=B1，E=E1(即C2）。

等效三极管极性，与前一三极管相同。

即为NPN型。

PNP+NPN的接法与此类同。

如下图所示，两级放大器元件同为NPN型晶体管，将前级晶体管的射极电流直接引入下一级的基极，当作下级的输入。

「同极型达林顿」连接,是使用相同类型的晶体管.而「异极型达林顿」连接，是使用NPN与PNP晶体管相互串接达成达林顿的特性。

达林顿管的典型应用∙1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。

虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。

该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。

图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD678)型PNP达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。

应注意的是，达林顿管由于内部由多只管子及电阻组成，用万用表测试时，be结的正反向阻值与普通三极管不同。

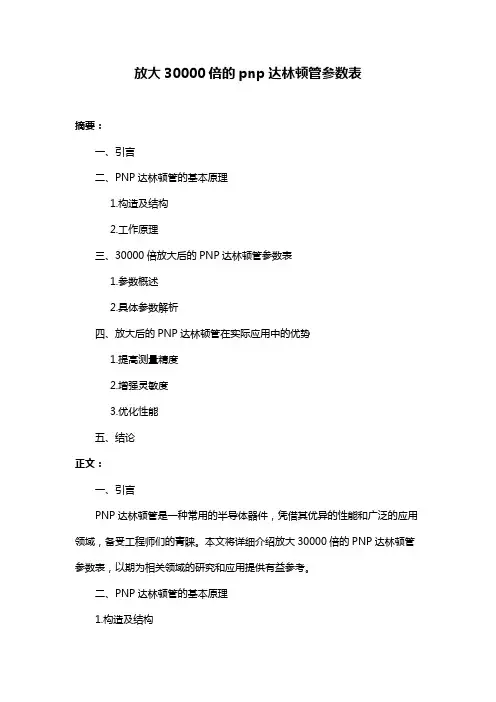

放大30000倍的pnp达林顿管参数表摘要：一、引言二、PNP达林顿管的基本原理1.构造及结构2.工作原理三、30000倍放大后的PNP达林顿管参数表1.参数概述2.具体参数解析四、放大后的PNP达林顿管在实际应用中的优势1.提高测量精度2.增强灵敏度3.优化性能五、结论正文：一、引言PNP达林顿管是一种常用的半导体器件，凭借其优异的性能和广泛的应用领域，备受工程师们的青睐。

本文将详细介绍放大30000倍的PNP达林顿管参数表，以期为相关领域的研究和应用提供有益参考。

二、PNP达林顿管的基本原理1.构造及结构PNP达林顿管是一种双极型晶体管，由两个相互独立的PN结组成。

其结构包括发射极、基极、集电极三个区域。

发射极和集电极之间存在一个基区，这个基区将发射极和集电极隔离，使电流在基区中流动。

2.工作原理PNP达林顿管的导通主要依赖于基区的宽度。

当基极电流IB流过基区时，会在基区内部产生一个电场，这个电场使得发射极的电子向基区传输，进而形成集电极电流IC。

根据电流放大系数，PNP达林顿管可以实现电流的放大。

三、30000倍放大后的PNP达林顿管参数表1.参数概述30000倍放大后的PNP达林顿管，其参数表主要包括以下几部分：（1）电流放大系数α：表示输入电流与输出电流之间的比例关系。

放大30000倍后，α值会有显著变化。

（2）输入阻抗Zin：表示PNP达林顿管输入端的阻抗，影响信号传输效果。

放大30000倍后，Zin会有所提高。

（3）输出阻抗Zout：表示PNP达林顿管输出端的阻抗，影响负载的驱动能力。

放大30000倍后，Zout会有所降低。

（4）开关速度：表示PNP达林顿管开通和关断的速度。

放大30000倍后，开关速度会有所提升。

2.具体参数解析（1）电流放大系数α：放大30000倍后，α值从原来的10左右提高到约30，使电流放大效果更为显著。

（2）输入阻抗Zin：放大30000倍后，Zin从原来的10Ω提高到约100Ω，提高了信号传输效果。

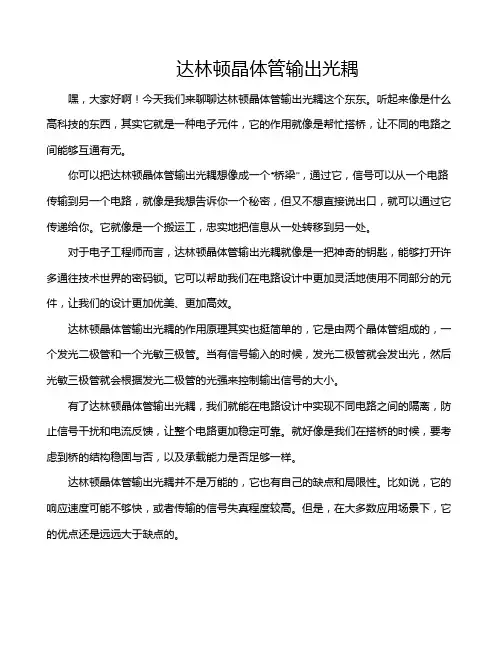

达林顿晶体管输出光耦嘿，大家好啊！今天我们来聊聊达林顿晶体管输出光耦这个东东。

听起来像是什么高科技的东西，其实它就是一种电子元件，它的作用就像是帮忙搭桥，让不同的电路之间能够互通有无。

你可以把达林顿晶体管输出光耦想像成一个“桥梁”，通过它，信号可以从一个电路传输到另一个电路，就像是我想告诉你一个秘密，但又不想直接说出口，就可以通过它传递给你。

它就像是一个搬运工，忠实地把信息从一处转移到另一处。

对于电子工程师而言，达林顿晶体管输出光耦就像是一把神奇的钥匙，能够打开许多通往技术世界的密码锁。

它可以帮助我们在电路设计中更加灵活地使用不同部分的元件，让我们的设计更加优美、更加高效。

达林顿晶体管输出光耦的作用原理其实也挺简单的，它是由两个晶体管组成的，一个发光二极管和一个光敏三极管。

当有信号输入的时候，发光二极管就会发出光，然后光敏三极管就会根据发光二极管的光强来控制输出信号的大小。

有了达林顿晶体管输出光耦，我们就能在电路设计中实现不同电路之间的隔离，防止信号干扰和电流反馈，让整个电路更加稳定可靠。

就好像是我们在搭桥的时候，要考虑到桥的结构稳固与否，以及承载能力是否足够一样。

达林顿晶体管输出光耦并不是万能的，它也有自己的缺点和局限性。

比如说，它的响应速度可能不够快，或者传输的信号失真程度较高。

但是，在大多数应用场景下，它的优点还是远远大于缺点的。

所以，如果你对电子技术感兴趣，不妨多了解一下达林顿晶体管输出光耦，或许它将成为你在电路设计中的得力助手！就像是在山洞探险时，一个强力的手电筒，可以让你看得更清楚，走得更稳当一样。

达林顿晶体管输出光耦虽小，但却功不可没，为我们的电子世界增添了不少便利与效率，让我们在科技的海洋里航行更加愉快，更加顺利。

希望我们今天的讨论能够给你带来一些乐趣与启发，下次再见啦！祝你科技之路一帆风顺，梦想更美好！。

达林顿三极管电路原理
达林顿三极管电路原理
达林顿放大器另一种型式的直接耦合放大器，晶体管间以直接方式串接，没有加上任何耦合元件。

这样的晶体管串接型式最大的作用是：提供高电流放大增益。

达林顿的特性有：
达林顿的特性
1.高电流增益
2.电压增益约等于1（小于1）
3.高输入阻抗
4.低输出阻抗
5.漏电流影响极大，造成电路不稳定
什么是达林顿管？达林顿只是一种三极管接法的名称，有市售成品达林顿管，也有由两只独立的三极管组成一只达林顿管，如下图所示，两级放大器元件同为NPN 型晶体管，将前级晶体管的射极电流直接引入下一级的基极，当作下级的输入。

因为使用相同类型的晶体管，所以称为「同极型达林顿」连接。

而使用NPN与PNP 晶体管相互串接达成达林顿的特性，则称为「异极型达林顿」。

NPN PNP
同极型达林顿三极管
NPN PNP 等效一只三极管
异极型达林顿三极管。

达林顿管型号及参数达林顿管(Darlington Transistor)是一种特殊的双晶体管组合，由两个晶体管串联组成。

它的型号有很多种，其中较为常见的有TIP120、TIP122、TIP125等。

达林顿管的参数包括最大集电极电流(IC Max)、最大集电极电压(VCE Max)、最大功耗(PD Max)等。

首先介绍一下TIP120型达林顿管。

TIP120是一种PNP型达林顿电晶体管，它的最大集电极电流为5A，最大集电极电压为60V，最大功耗为65W。

它具有较高的电流放大倍数和较低的饱和电压，适用于大电流驱动。

接下来是TIP122型达林顿管。

TIP122也是一种PNP型达林顿电晶体管，与TIP120相比，它的最大集电极电流更大，达到了8A，最大集电极电压为100V，最大功耗为65W。

由于其高电流和高电压的特性，TIP122常用于需要较大功率输出的电子电路中。

除了PNP型的达林顿管，还有NPN型的达林顿管，比如TIP125型。

TIP125是一种NPN型达林顿电晶体管，其参数与TIP122相似，最大集电极电流为8A，最大集电极电压为100V，最大功耗为65W。

NPN型的达林顿管与PNP型的达林顿管在电路中的使用方式有所不同，但功能和特性上基本相同。

达林顿管具有很多优点。

首先，由于它是由两个晶体管串联组成，所以具有较高的电流放大倍数，可以实现较小的输入电流控制较大的输出电流。

其次，达林顿管的饱和电压较低，能够提供较小的电压降，从而减少功耗。

此外，达林顿管还具有较高的集电极电压和较大的集电极电流，适用于高功率应用。

在实际应用中，达林顿管可以用于放大电路、开关电路和驱动电路等。

以放大电路为例，当输入信号的电压较小无法直接驱动负载时，可以通过达林顿管的放大作用将输入信号放大到足够的幅值，以驱动负载。

在开关电路中，达林顿管可以实现对高电压或大电流的开关控制。

在驱动电路中，达林顿管可以提供足够的电流来驱动其他器件，如继电器、电机等。

pnp达林顿管应用电路达林顿管（Darlington transistor）是一种由两个晶体管级联组成的耦合放大电路，具有高电流放大倍数和低输入电流的特点。

它广泛应用于控制电路、开关电路、放大电路以及各种需要高电压和大电流的场合。

在控制电路中，达林顿管可以起到放大信号和控制负载的作用。

例如，我们常用它来驱动电机、启动大功率的灯光设备以及控制高功率传感器。

将输入信号通过达林顿管放大后，可以直接控制需要大电流的设备，从而实现对负载的精确控制。

在开关电路中，达林顿管的高电流放大倍数使得它可以承受更大的负载。

它可以将微弱的输入信号转换成更大的输出信号，使得控制电路和负载之间的电流变化更加明显。

通过合理选择达林顿管的参数，我们可以实现对电路的精准开关控制，提高系统的工作效率。

在放大电路中，达林顿管可以用于放大低频信号。

由于它具有高电流放大倍数，可以将微弱的信号放大成高功率的信号。

这在音响设备、无线通信设备等领域得到广泛应用。

同时，由于达林顿管的输入电流非常低，减少了功耗，使得设备更加节能环保。

在实际应用中，我们需要注意达林顿管的工作条件和参数选择。

首先，由于达林顿管是由两个晶体管级联组成的，需要保证两个晶体管之间的电流匹配。

其次，需要选择适当的输入电压和电流，以避免达林顿管过载或过放大。

此外，还应注意散热问题，确保达林顿管在工作过程中不会过热损坏。

总之，达林顿管作为一种具有高电流放大倍数和低输入电流的耦合放大电路，在控制电路、开关电路和放大电路中得到广泛应用。

它的特点使得我们能够实现对负载的精确控制、高效开关和低功耗放大，为各种电子设备的设计和应用提供了更大的灵活性和可靠性。

在实际应用中，我们需要合理选择参数和注意工作条件，以充分发挥达林顿管的优势，同时避免可能出现的问题。

达林顿管电路原理分析首先此复合管同为NPN型，故β=β1*β2；T1管决定了，此复合管为NPN管。

其次，2.7k电阻主要限流保护管子，并设置静态偏置电压；7.2k、3k提供漏电流泄放回路。

com是公共电源端。

达林顿管多用在大功率输出电路中，由于功率增大，管子本身压降会造成温度上升，再加上前级三极管的漏电流(Iceo) 也会被逐级放大，从而导致达林顿管整体热稳定性差。

为了改变这种状况，在大功率达林顿管内部均设有均衡电阻7.2k和3k，这样不但可以大大提高管子的热稳定性，还能有效地提高末级功率三极管的耐压。

在末级三极管的集电极与发射极之间反向并联一只阻尼二极管，以防负载突然断电时三极管被击穿，因大多负载比如电动机是感性的，断电后电流不会马上消失。

下面的二极管起到加速的作用，引入电流串联正反馈，1管基极漏电流较小，故R1可适当大些。

1管电流经过放大后加到2管，另有2管本身的漏电流，故2管基极电流较大，故应降低R2大小。

追问下面的二极管不太理解，能麻烦你详细分析下这个地方的反馈吗？引入串联反馈还是并联反馈？输入信号和反馈信号加在同一端的不是并联反馈吗？回答你的原图是错误的。

这个应该是ulx2803或者说ulx28x3a/lw这个系列的达林顿管，二极管的方向错了，或者你把两个NPN换成PNP也可以。

向左转|向右转在三极管导通进入截止过程中，T2 中积累的超量电荷（电容效应）只能由内复合及通过两个电阻泄放而消失，从而极大地影响了器件的关断速度，对于高压器件，这一问题就更加突出。

为了保证开关速度，在制造中，将在电阻两端并联1个加速二极管D1，即下面的二极管的正极与输出管T2 的发射极相接, 在输入为反偏电压时复合管截止而D1处于导通, 从而为超量电荷的泄放提供了通路，对提高关断速度有很显著的作用。

同时，当达林顿管导通时，D1 截止, 因而不影响正常使用。

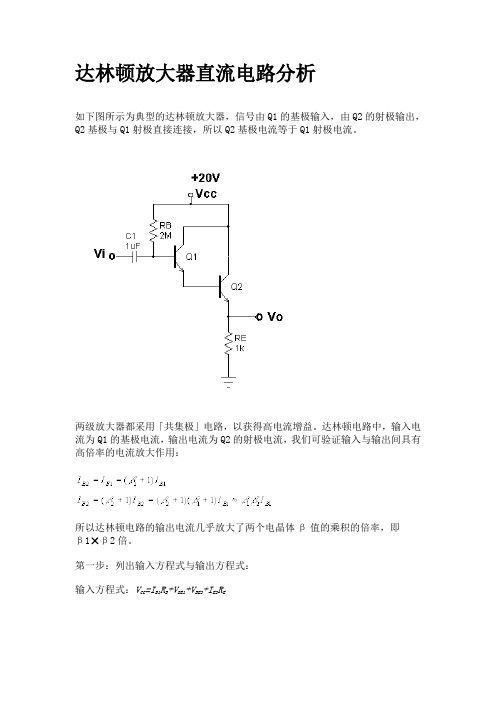

达林顿放大器直流电路分析
如下图所示为典型的达林顿放大器，信号由Q1的基极输入，由Q2的射极输出，Q2基极与Q1射极直接连接，所以Q2基极电流等于Q1射极电流。

两级放大器都采用「共集极」电路，以获得高电流增益。

达林顿电路中，输入电流为Q1的基极电流，输出电流为Q2的射极电流，我们可验证输入与输出间具有高倍率的电流放大作用：
所以达林顿电路的输出电流几乎放大了两个电晶体β值的乘积的倍率，即
β1×β2倍。

第一步：列出输入方程式与输出方程式：
输入方程式：V CC=I B1R B+V BE1+V BE2+I E2R E
输出方程式：V CC=V CE2+I E2R E
另外：I E1=I B2
第二步：输出电流IE2与输入电流IB1的关系
第三步：将I E2与I B1的关系代回输入方程式，计算I B1第四步骤：将I B1代入输出方程式，找出V CE2
I
E2=β
1
β
1
I
B1
代入输出方程式，得出
V CE2= V
CC
- I
E2
R
E。
