达林顿管说明
达林顿管就是两个三极管接在一起，极性只认前面的三极管。
具体接法如下，以两个相同极性的三极管为例，前面为三极管集电极跟后面三极管集电极相接，前面为三极管射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管射极为达林顿管射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。
达林顿管原理达林顿管又称复合管。
它将二只三极管适当的连接在一起，以组成一只等效的新的三极管。
这等于效三极管的放大倍数是二者之积。
在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。
达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP,PNP+N PN.前二种是同极性接法，后二种是异极性接法。
NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。
这里也说一下异极性接法。
以NPN+PNP为例。
设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C= E2,B=B1，E=E1(即C2）。
等效三极管极性，与前一三极管相同。
即为NPN型。
PNP+NPN的接法与此类同。
NPN PNP同极型达林顿三极管NPN PNP等效一只三极管异极型达林顿三极管达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。
2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。
虚线框内是小功率NPN达林顿管FN020。
3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。
该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。
图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD67 8)型PNP达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。

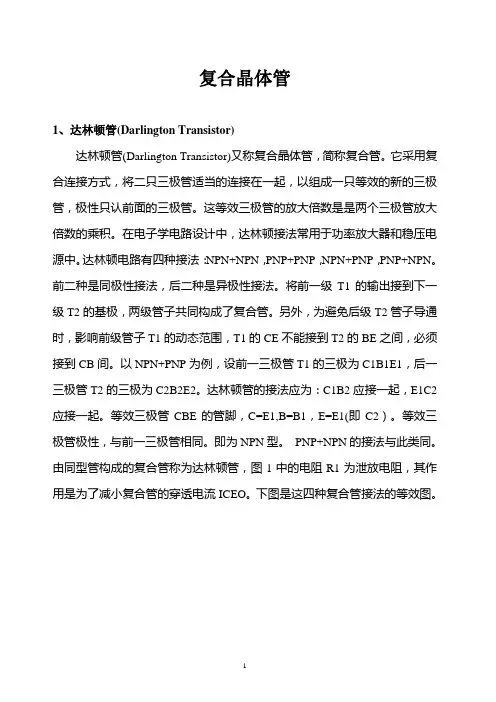

复合晶体管
复合晶体管1、达林顿管(Darlington Transistor)达林顿管(Darlington Transistor)又称复合晶体管，简称复合管。
它采用复合连接方式，将二只三极管适当的连接在一起，以组成一只等效的新的三极管，极性只认前面的三极管。
这等效三极管的放大倍数是是两个三极管放大倍数的乘积。
在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。
达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP，PNP+NPN。
前二种是同极性接法，后二种是异极性接法。
将前一级T1的输出接到下一级T2的基极，两级管子共同构成了复合管。
另外，为避免后级T2管子导通时，影响前级管子T1的动态范围，T1的CE不能接到T2的BE之间，必须接到CB间。
以NPN+PNP为例，设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C=E1,B=B1，E=E1(即C2）。
等效三极管极性，与前一三极管相同。
即为NPN型。
PNP+NPN的接法与此类同。
由同型管构成的复合管称为达林顿管，图1中的电阻R1为泄放电阻，其作用是为了减小复合管的穿透电流ICEO。
下图是这四种复合管接法的等效图。
2、图腾柱输出电路（Totem Pole的音译）由于此结构画出的电路图有点儿像印第安人的图腾柱，所以叫图腾柱式输出（也叫图腾式输出）。
输出极采用一个上拉电阻接一个NPN型晶体管的集电极，这个管子的发射极接下面管子的集电极同时输出；下管的发射极接地。
两管的基极分别接前级的控制。
就是上下两个输出管，从直流角度看是串联，两管联接处为输出端。
上管导通下管截止输出高电平，下管导通上管截止输出低电平，如果电路逻辑可以上下两管均截止则输出为高阻态。
在开关电源中，类似的电路常称为“半桥”。
图2 图腾柱电路复合晶体管大大降低了器件对驱动功率的要求，促进了GTR在电力电子装置中应用的普及，并将在功率晶体管的模块组件化中发挥作用。
达林顿管原理
达林顿管编辑本段简介达林顿管就是两个三极管接在一起，极性只认前面的三极管。
具体接法如下，以两个相同极性的三极管为例，前面三极管集电极跟后面三极管集电极相接，前面三极管发射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管发射极为达林顿管发射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。
编辑本段原理达林顿管原理达林顿管又称复合管。
为共基组合放大器，以组成一只等效的新的三极管。
这等效于三极管的放大倍数是二者之积。
在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。
编辑本段作用达林顿管是一重复合三极管，他将两个三极管串联，第一个管子的发射极接第2个管子的基极，所以达林顿管的放大倍数是两个三极管放大倍数的乘积。
所以它的特点是放大倍数非常高，达林顿管的作用一般是在高灵敏的放大电路中放大非常微小的信号。
如大功率开关电路[1]。
编辑本段相关达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP，PNP+NPN前二种是同极性接法，后二种是异极性接法。
NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。
这里也说一下异极性接法。
以NPN+PNP 为例。
设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C=E2,B=B1，E=E1(即C2）。
等效三极管极性，与前一三极管相同。
即为NPN型。
PNP+NPN的接法与此类同。
NPN PNP同极型达林顿三极管NPN PNP 等效一只三极管异极型达林顿三极管达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。
2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。
虚线框内是小功率NPN达林顿管FN020。
3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。
达林顿管
一、 达林顿管的电路结构1、 概述达林顿管又称复合三极管。
它是将两个三极管适当的连接在一起，以组成一个等效的新的三极管。
这个新的三极管就是达林顿三极管。
其放大倍数是两者放大倍数的乘ch éng 积j ī。
一般应用于功率放大器、稳压电源电路中。
2、 达林顿管的电路连接达林顿三极管通常由两个三极管组成，这两个三极管可以是同型号的，也可以是不同型号的；可以是相同功率，也可以是不同功率。
无论怎样组合连接，最后所构成的达林顿三极管的放大倍数都是二者放大倍数乘积。
达林顿管电路连接一般有四种接法：即NPN+NPN 、PNP+PNP 、NPN+PNP 、PNP+NPN 。
它们连接如图所示。
图a 、b 所示同极性接法；图c 、d 所示异极性接法。
在实示应用中，用得最普遍是前两种同极性接法。
通常，图a 接法达林顿三极管叫“NPN 达林顿三极管”；而图b 接法的达林顿三极管称为“PNP 达林顿管”。
两个三极管复合成一个新的达林顿管后，他的三个电极仍然叫： B →基极、 C →集电极、 E →发射极。
达林顿管有一个特点就是两个三极管中，前面三极管的功率一般比后面三极管的要小，前面三极管基极为达林顿管基极，后面三极管射极为达林顿管射极。
所以达林顿管在电路中使用方法与单个普通三极管一样，只是放大倍数β是两个三极管放大倍数的乘积。
二、 达林顿管的特点与用途1、 达林顿管的性能特点（1） 放大倍数大（可达数百、数千倍）； （2） 驱动能力强； （3） 功率大； （4） 开关速度快；（5） 可做成功率放大模块； （6）易于集成化。
2、 达林顿管的主要用途（1） 多用于大负载驱动电路； （2） 多用于音频功率放大器电路； （3） 多用于中、大容量的开关电路； （4）多用于自动控制电路。
三、 达林顿管典型电路1、 电子开关电路M1(b)低电流快速开关电路LB(a)瞬时起动开关电路识别达林顿管电路只要把两个三极管看成是一个三极管即可。
达林顿管的典型应用分类检测及常用参数优选稿
达林顿管的典型应用分类检测及常用参数达林顿管的典型应用、分类检测及常用参数达林顿管又称复合管。
它将二只三极管适当的连接在一起，以组成一只等效的新的三极管。
这等于效三极管的放大倍数是二者之积。
在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。
达林顿管的四种接法达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP,PNP+NPN.前二种是同极性接法，后二种是异极性接法。
NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。
这里也说一下异极性接法。
以NPN+PNP为例。
设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C=E2,B=B1，E=E1(即C2）。
等效三极管极性，与前一三极管相同。
即为NPN型。
PNP+NPN的接法与此类同。
如下图所示，两级放大器元件同为NPN型晶体管，将前级晶体管的射极电流直接引入下一级的基极，当作下级的输入。
「同极型达林顿」连接,是使用相同类型的晶体管.而「异极型达林顿」连接，是使用NPN与PNP晶体管相互串接达成达林顿的特性。
达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。
2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。
虚线框内是小功率NPN达林顿管FN020。
3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。
该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。
图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD678)型PNP达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。
应注意的是，达林顿管由于内部由多只管子及电阻组成，用万用表测试时，be结的正反向阻值与普通三极管不同。
达林顿管,达林顿管原理
=E1(即C2）。等效三极管极性，与前一三极管相同。即为 NPN型。 PNP+NPN的接法与此类同。 NPN PNP 同极
型达林顿三极管 NPN PNP 等效一只三极管 异极 型达林顿三极管 达林顿管的应用 1、用于大功率 开关电路、电机调速、逆
变电路。 2、驱动小型继电器 利用CMOS电路经 过达林顿管驱动高灵敏度继电器的电路，如右上图所示。 虚线框内是小功率NPN达林顿管
林顿管由于内部由多只管子及电阻组成，用万用表测试 时，be结的正反向阻值与普通三极管不同。对于高速达 林顿管，有些管子的前级be结还反并
联一只输入二极管，这时测出be结正反向电阻阻值很接 近；容易误判断为坏管，这个请注意 4、判断达林顿 管等效为何种类型的三极管： 首
先看看第一只管是什么类型的，第一只管是什么类型的， 那么这只达林顿管就是什么类型的，与第二只无关！更 加重要的是 要看看这两只管构成的达
林顿管能不能正常工作，如果工作电流冲突，则直接否 定这只管！！继任先生曾经教过我们很简单的判断 但是 到了快考试的时候，我竟然忘记了，悲
哀！希望谁可以补全这个判断方法！达林顿模块电路典 型结构实际比较常用的是达林顿模块，它把GTR、续流二 极管、辅助电路做到一个模块内。在
较早期的功率电子设备中，比较多地使用了这种器件。 图1-2是这种器件的内部典型结构。两个二极管左侧是加 速二极管，右侧为续流二极管。加速
二极管的原理是引进了电流串联正反馈，达到加速的目 的。这种器件的制造水平是1800V/800A/2KHz、 600V/3A/100KHz
左右（参考）。
1
谢谢观赏!
软件下载 /
FN020。 3、驱动LED智能显示屏 LED智能显示屏 是由微型计算机控制，以LED矩阵板作显示的系统，可用 来显示各种文字及图案
达林顿管的四种接法与常用型号
达林顿管的四种接法与常用型号达林顿管是一种常用的功率放大器管，由两个晶体管组成的双极性晶体管连接而成，其中一个晶体管作为输入级，另一个晶体管作为输出级，由于其结构特殊，故可以达到较高的放大倍数和电流放大倍数。
下面将介绍达林顿管的四种接法以及常用的型号。
1.四种接法：(1) 共射接法（Emitter Follower）：输入信号接在输入晶体管的基极上，输出信号则来自输出晶体管的集电极。
共射接法对输入电阻高，输出电阻低，具有较好的电流跟随性能，可以实现信号的高效放大。
(2) 共基接法（Base Follower）：输入信号接在输入晶体管的发射极上，输出信号则来自输出晶体管的集电极。
共基接法对输入电阻低，输出电阻高，具有较好的电压跟随性能，适用于输入信号电压较大、输出电压较小的情况。
(3) 共集接法（Emitter Grounded）：输入信号接在输入晶体管的基极上，输出信号则来自输出晶体管的发射极。
共集接法对输入电阻低，输出电阻高，具有较好的电压跟随性能，适用于输入信号电压较大、输出电流较小的情况。
(4) 反射接法（Reflector）：输入信号接在输入晶体管的基极上，输出信号则来自输出晶体管的基极。
反射接法对输入电阻高，输出电阻低，具有较好的电流跟随性能，适用于输入信号电流较大、输出电流较小的情况。
2.常用型号：(1)2N3055型：2N3055是双极性晶体管的常用型号之一，它是PNP晶体管，最大集电极电流为15A，最大功率为115W，常用于低压电路中的功率放大。
(2)TIP120型：TIP120是达林顿管的常用型号之一，它是NPN晶体管，最大集电极电流为5A，最大功率为65W，具有较高的开关速度和电流放大倍数，广泛应用于开关电路和功率驱动电路。
(3)TIP140型：TIP140是TIP120的NPN互补型号，最大集电极电流为10A，最大功率为125W，具有较高的开关速度和电流放大倍数，适用于大功率应用。
达林顿功率管工作原理 浅谈达林顿管结构
达林顿功率管工作原理浅谈达林顿管结构
本文主要是关于达林顿功率管的相关介绍，并着重对达林顿功率管的工作原理以及达林顿管结构进行了详尽的阐述。
达林顿管达林顿管就是两个三极管接在一起，极性只认前面的三极管。
具体接法如下，以两个相同极性的三极管为例，前面三极管集电极跟后面三极管集电极相接，前面三极管发射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管发射极为达林顿管发射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。
达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP，PNP+NPN
前二种是同极性接法，后二种是异极性接法。
NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。
这里也说一下异极性接法。
以NPN+PNP为例。
设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C=E2，B=B1，E=E1（即C2）。
等效三极管极性，与前一三极管相同。
即为NPN型。
PNP+NPN的接法与此类同。
NPN PNP
同极型达林顿三极管
NPN PNP 等效一只三极管
异极型达林顿三极管
达林顿管的典型应用
1、用于大功率开关电路、电机调速、逆变电路。
2、驱动小型继电器
利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。
虚线框内是小功率NPN达林顿管FN020。
3、驱动LED智能显示屏。
达林顿管的四种接法与常用型号
达林顿管的四种接法•达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP,PNP+NPN.前二种是同极性接法，后二种是异极性接法。
NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。
这里也说一下异极性接法。
以NPN+PNP为例。
设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C=E2,B=B1，E=E1(即C2）。
等效三极管极性，和前一三极管相同。
即为NPN型。
PNP+NPN的接法和此类同。
如下图所示，两级放大器元件同为NPN型晶体管，将前级晶体管的射极电流直接引入下一级的基极，当作下级的输入。
「同极型达林顿」连接,是使用相同类型的晶体管.而「异极型达林顿」连接，是使用NPN和PNP晶体管相互串接达成达林顿的特性。
同极型达林顿管异极型达林顿管达林顿管的典型应用•1、用于大功率开关电路、电机调速、逆变电路。
2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。
虚线框内是小功率NPN达林顿管FN020。
3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。
该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。
图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD678)型PNP 达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。
应注意的是，达林顿管由于内部由多只管子及电阻组成，用万用表测试时，be结的正反向阻值和普通三极管不同。
对于高速达林顿管，有些管子的前级be结还反并联一只输入二极管，这时测出be结正反向电阻阻值很接近；容易误判断为坏管，这个请注意4、判断达林顿管等效为何种类型的三极管：首先看看第一只管是什么类型的，第一只管是什么类型的，那么这只达林顿管就是什么类型的，和第二只无关！更加重要的是要看看这两只管构成的达林顿管能不能正常工作，如果工作电流冲突，则直接否定这只管。

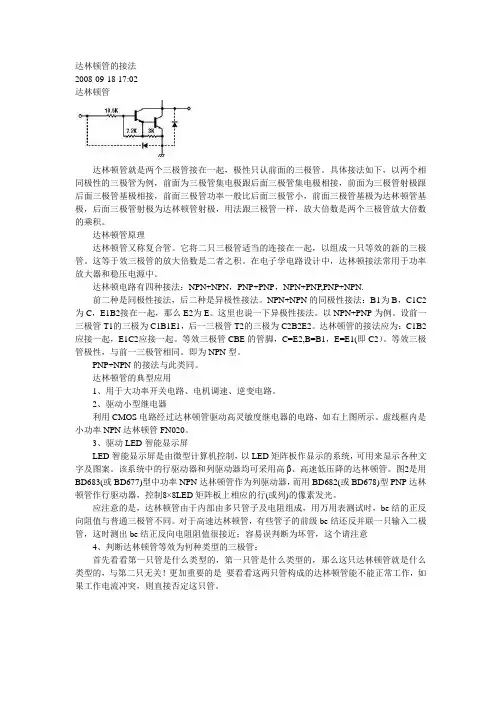

达林顿管
达林顿管达林顿管就是两个三极管接在一起，极性只认前面的三极管。
具体接法如下，以两个相同极性的三极管为例，前面为三极管集电极跟后面三极管集电极相接，前面为三极管射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管射极为达林顿管射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。
达林顿管原理达林顿管又称复合管。
它将二只三极管适当的连接在一起，以组成一只等效的新的三极管。
这等于效三极管的放大倍数是二者之积。
在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。
达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP,PNP+NPN.前二种是同极性接法，后二种是异极性接法。
NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。
这里也说一下异极性接法。
以NPN+PNP 为例。
设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C=E2,B=B1，E=E1(即C2）。
等效三极管极性，与前一三极管相同。
即为NPN型。
PNP+NPN的接法与此类同。
达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。
2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。
虚线框内是小功率NPN达林顿管FN020。
3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。
该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。
图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD678)型PNP达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。
应注意的是，达林顿管由于内部由多只管子及电阻组成，用万用表测试时，be结的正反向阻值与普通三极管不同。
