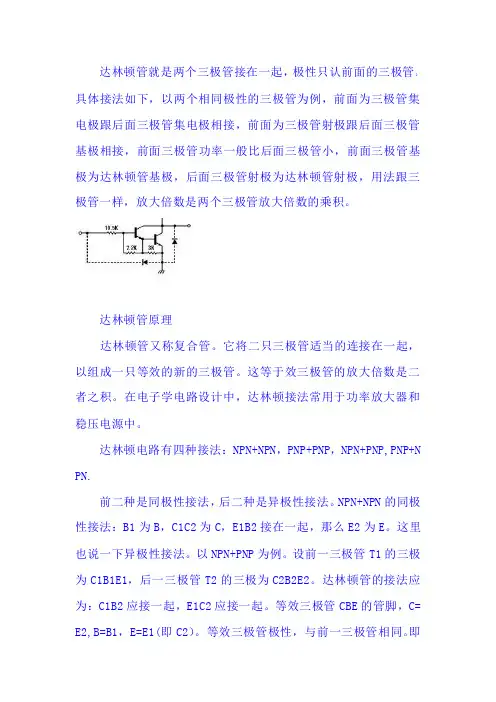

达林顿管就是两个三极管接在一起，极性只认前面的三极管。
具体接法如下，以两个相同极性的三极管为例，前面为三极管集电极跟后面三极管集电极相接，前面为三极管射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管射极为达林顿管射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。
达林顿管原理达林顿管又称复合管。
它将二只三极管适当的连接在一起，以组成一只等效的新的三极管。
这等于效三极管的放大倍数是二者之积。
在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。
达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP,PNP+N PN.前二种是同极性接法，后二种是异极性接法。
NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。
这里也说一下异极性接法。
以NPN+PNP为例。
设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C= E2,B=B1，E=E1(即C2）。
等效三极管极性，与前一三极管相同。
即为NPN型。
PNP+NPN的接法与此类同。
NPN PNP同极型达林顿三极管NPN PNP等效一只三极管异极型达林顿三极管达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。
2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。
虚线框内是小功率NPN达林顿管FN020。
3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。
该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。
图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD67 8)型PNP达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。
达林顿管型号及参数达林顿管（Darlington Transistor）是一种特殊的双晶体管结构，由两个晶体管级联而成，常用于放大和开关电路中。
它具有高电流放大倍数和低输入电流的特点，广泛应用于电子设备中。
本文将就达林顿管的型号和参数进行探讨。
1. TIP120TIP120是一种常用的NPN型达林顿管，主要适用于中等功率放大和开关电路。
它具有以下参数：- 额定集电极-发射极电压（VCEO）：60V- 最大集电极-基极电压（VCBO）：100V- 额定集电极电流（IC）：5A- 最大功率耗散（PD）：65W- 最高工作温度（Tj）：150°C- 输出电容（Cob）：30pF- 封装类型：TO-2202. TIP125TIP125是一种PNP型达林顿管，适用于中等功率放大和开关电路，具有以下参数：- 额定集电极-发射极电压（VCEO）：60V- 最大集电极-基极电压（VCBO）：60V- 额定集电极电流（IC）：5A- 最大功率耗散（PD）：65W- 最高工作温度（Tj）：150°C- 输出电容（Cob）：30pF- 封装类型：TO-2203. MPSA14MPSA14是一种通用型NPN型达林顿管，常用于低噪声放大和开关电路，具有以下参数：- 额定集电极-发射极电压（VCEO）：30V- 最大集电极-基极电压（VCBO）：40V- 额定集电极电流（IC）：500mA- 最大功率耗散（PD）：625mW- 最高工作温度（Tj）：150°C- 输出电容（Cob）：4.5pF- 封装类型：TO-924. MPSA13MPSA13是一种通用型PNP型达林顿管，适用于低噪声放大和开关电路，具有以下参数：- 额定集电极-发射极电压（VCEO）：30V- 最大集电极-基极电压（VCBO）：40V- 额定集电极电流（IC）：500mA- 最大功率耗散（PD）：625mW- 最高工作温度（Tj）：150°C- 输出电容（Cob）：4.5pF- 封装类型：TO-925. TIP122TIP122是一种高功率NPN型达林顿管，适用于高频放大和开关电路，常用于电机驱动等应用场合，具有以下参数：- 额定集电极-发射极电压（VCEO）：100V- 最大集电极-基极电压（VCBO）：100V- 额定集电极电流（IC）：5A- 最大功率耗散（PD）：65W- 最高工作温度（Tj）：150°C- 输出电容（Cob）：65pF- 封装类型：TO-220总结：以上介绍了几种常见的达林顿管型号及其参数，包括TIP120、TIP125、MPSA14、MPSA13和TIP122。

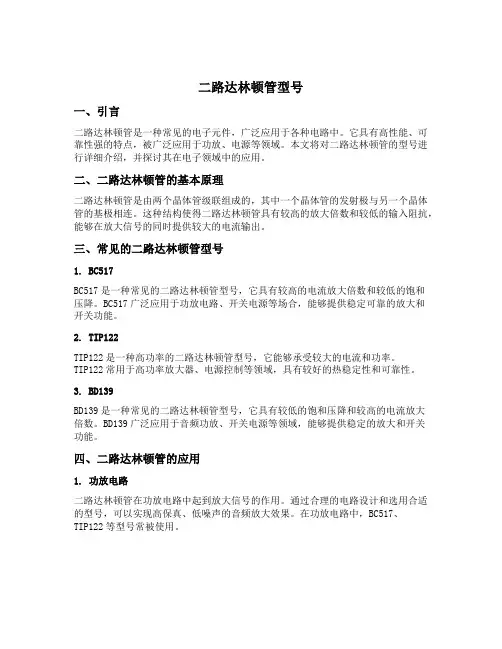

二路达林顿管型号一、引言二路达林顿管是一种常见的电子元件，广泛应用于各种电路中。
它具有高性能、可靠性强的特点，被广泛应用于功放、电源等领域。
本文将对二路达林顿管的型号进行详细介绍，并探讨其在电子领域中的应用。
二、二路达林顿管的基本原理二路达林顿管是由两个晶体管级联组成的，其中一个晶体管的发射极与另一个晶体管的基极相连。
这种结构使得二路达林顿管具有较高的放大倍数和较低的输入阻抗，能够在放大信号的同时提供较大的电流输出。
三、常见的二路达林顿管型号1. BC517BC517是一种常见的二路达林顿管型号，它具有较高的电流放大倍数和较低的饱和压降。
BC517广泛应用于功放电路、开关电源等场合，能够提供稳定可靠的放大和开关功能。
2. TIP122TIP122是一种高功率的二路达林顿管型号，它能够承受较大的电流和功率。
TIP122常用于高功率放大器、电源控制等领域，具有较好的热稳定性和可靠性。
3. BD139BD139是一种常见的二路达林顿管型号，它具有较低的饱和压降和较高的电流放大倍数。
BD139广泛应用于音频功放、开关电源等领域，能够提供稳定的放大和开关功能。
四、二路达林顿管的应用1. 功放电路二路达林顿管在功放电路中起到放大信号的作用。
通过合理的电路设计和选用合适的型号，可以实现高保真、低噪声的音频放大效果。
在功放电路中，BC517、TIP122等型号常被使用。
2. 电源控制二路达林顿管在电源控制中用于开关电路的驱动。
通过控制二路达林顿管的导通和截止，可以实现电源的开关控制，提供稳定的电源输出。
在电源控制中，TIP122、BD139等型号常被使用。
3. 电机驱动二路达林顿管能够提供较大的电流输出，因此常被用于电机驱动电路中。
通过合理的电路设计和选用合适的型号，可以实现电机的高效驱动和控制。
在电机驱动中，TIP122等型号常被使用。
4. 其他应用除了上述应用，二路达林顿管还可以用于锁相环电路、电压调节等领域。

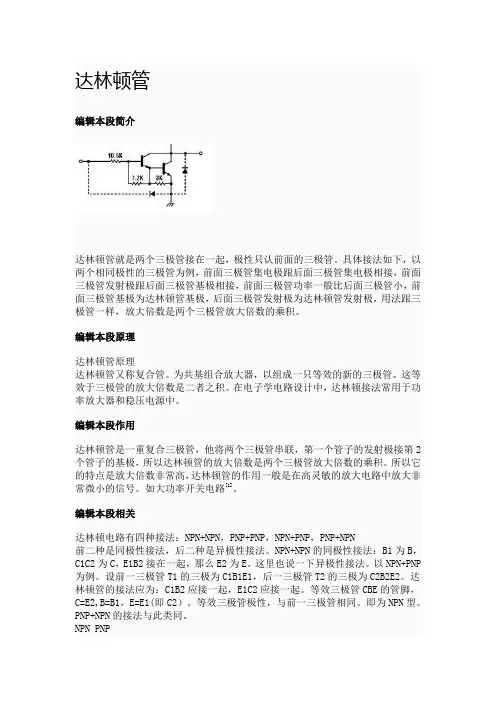

达林顿管编辑本段简介达林顿管就是两个三极管接在一起，极性只认前面的三极管。
具体接法如下，以两个相同极性的三极管为例，前面三极管集电极跟后面三极管集电极相接，前面三极管发射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管发射极为达林顿管发射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。
编辑本段原理达林顿管原理达林顿管又称复合管。
为共基组合放大器，以组成一只等效的新的三极管。
这等效于三极管的放大倍数是二者之积。
在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。
编辑本段作用达林顿管是一重复合三极管，他将两个三极管串联，第一个管子的发射极接第2个管子的基极，所以达林顿管的放大倍数是两个三极管放大倍数的乘积。
所以它的特点是放大倍数非常高，达林顿管的作用一般是在高灵敏的放大电路中放大非常微小的信号。
如大功率开关电路[1]。
编辑本段相关达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP，PNP+NPN前二种是同极性接法，后二种是异极性接法。
NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。
这里也说一下异极性接法。
以NPN+PNP 为例。
设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C=E2,B=B1，E=E1(即C2）。
等效三极管极性，与前一三极管相同。
即为NPN型。
PNP+NPN的接法与此类同。
NPN PNP同极型达林顿三极管NPN PNP 等效一只三极管异极型达林顿三极管达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。
2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。
虚线框内是小功率NPN达林顿管FN020。
3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。
达林顿管的典型应用分类检测及常用参数达林顿管的典型应用、分类检测及常用参数达林顿管又称复合管。
它将二只三极管适当的连接在一起，以组成一只等效的新的三极管。
这等于效三极管的放大倍数是二者之积。
在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。
达林顿管的四种接法达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP,PNP+NPN.前二种是同极性接法，后二种是异极性接法。
NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。
这里也说一下异极性接法。
以NPN+PNP为例。
设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C=E2,B=B1，E=E1(即C2）。
等效三极管极性，与前一三极管相同。
即为NPN型。
PNP+NPN的接法与此类同。
如下图所示，两级放大器元件同为NPN型晶体管，将前级晶体管的射极电流直接引入下一级的基极，当作下级的输入。
「同极型达林顿」连接,是使用相同类型的晶体管.而「异极型达林顿」连接，是使用NPN与PNP晶体管相互串接达成达林顿的特性。
达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。
2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。
虚线框内是小功率NPN达林顿管FN020。
3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。
该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。
图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD678)型PNP达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。
应注意的是，达林顿管由于内部由多只管子及电阻组成，用万用表测试时，be结的正反向阻值与普通三极管不同。

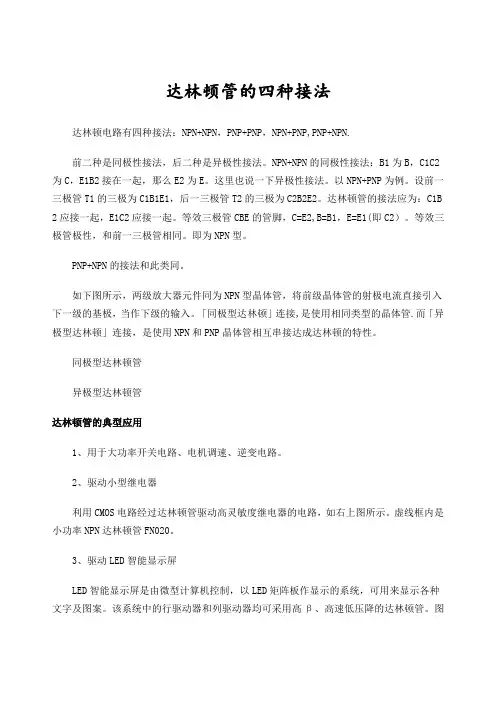

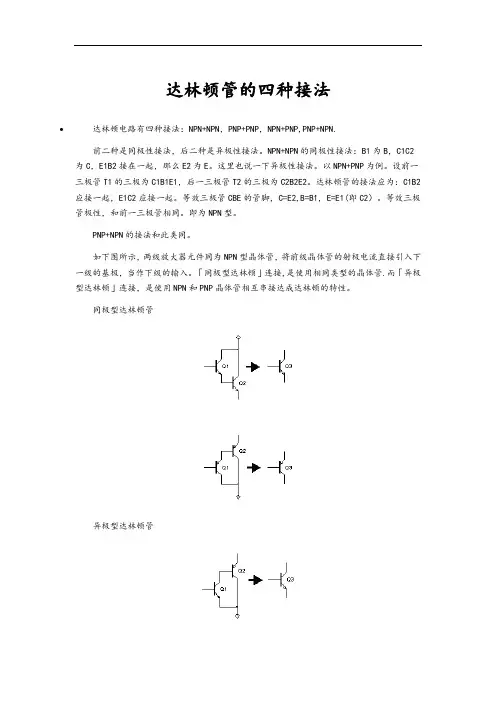

达林顿管的四种接法•达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP,PNP+NPN.前二种是同极性接法，后二种是异极性接法。
NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。
这里也说一下异极性接法。
以NPN+PNP为例。
设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C=E2,B=B1，E=E1(即C2）。
等效三极管极性，和前一三极管相同。
即为NPN型。
PNP+NPN的接法和此类同。
如下图所示，两级放大器元件同为NPN型晶体管，将前级晶体管的射极电流直接引入下一级的基极，当作下级的输入。
「同极型达林顿」连接,是使用相同类型的晶体管.而「异极型达林顿」连接，是使用NPN和PNP晶体管相互串接达成达林顿的特性。
同极型达林顿管异极型达林顿管达林顿管的典型应用•1、用于大功率开关电路、电机调速、逆变电路。
2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。
虚线框内是小功率NPN达林顿管FN020。
3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。
该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。
图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD678)型PNP 达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。
应注意的是，达林顿管由于内部由多只管子及电阻组成，用万用表测试时，be结的正反向阻值和普通三极管不同。
对于高速达林顿管，有些管子的前级be结还反并联一只输入二极管，这时测出be结正反向电阻阻值很接近；容易误判断为坏管，这个请注意4、判断达林顿管等效为何种类型的三极管：首先看看第一只管是什么类型的，第一只管是什么类型的，那么这只达林顿管就是什么类型的，和第二只无关！更加重要的是要看看这两只管构成的达林顿管能不能正常工作，如果工作电流冲突，则直接否定这只管。

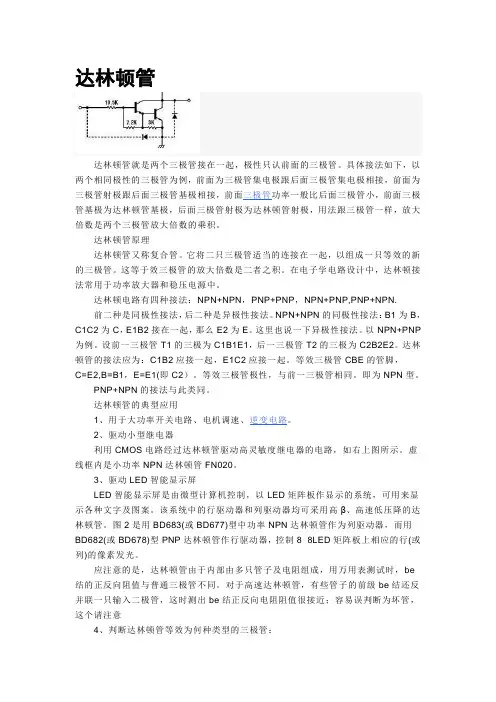

达林顿管达林顿管就是两个三极管接在一起，极性只认前面的三极管。
具体接法如下，以两个相同极性的三极管为例，前面为三极管集电极跟后面三极管集电极相接，前面为三极管射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管射极为达林顿管射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。
达林顿管原理达林顿管又称复合管。
它将二只三极管适当的连接在一起，以组成一只等效的新的三极管。
这等于效三极管的放大倍数是二者之积。
在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。
达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP,PNP+NPN.前二种是同极性接法，后二种是异极性接法。
NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。
这里也说一下异极性接法。
以NPN+PNP 为例。
设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C=E2,B=B1，E=E1(即C2）。
等效三极管极性，与前一三极管相同。
即为NPN型。
PNP+NPN的接法与此类同。
达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。
2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。
虚线框内是小功率NPN达林顿管FN020。
3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。
该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。
图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD678)型PNP达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。
应注意的是，达林顿管由于内部由多只管子及电阻组成，用万用表测试时，be结的正反向阻值与普通三极管不同。
达林顿管的四种接法达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP,PNP+NPN.前二种是同极性接法，后二种是异极性接法。
NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。
这里也说一下异极性接法。
以NPN+PNP为例。
设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B 2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C=E2,B=B1，E=E1(即C2）。
等效三极管极性，和前一三极管相同。
即为NPN型。
PNP+NPN的接法和此类同。
如下图所示，两级放大器元件同为NPN型晶体管，将前级晶体管的射极电流直接引入下一级的基极，当作下级的输入。
「同极型达林顿」连接,是使用相同类型的晶体管.而「异极型达林顿」连接，是使用NPN和PNP晶体管相互串接达成达林顿的特性。
同极型达林顿管异极型达林顿管达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。
2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。
虚线框内是小功率NPN达林顿管FN020。
3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。
该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。
图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD678)型PN P达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。
应注意的是，达林顿管由于内部由多只管子及电阻组成，用万用表测试时，be结的正反向阻值和普通三极管不同。
对于高速达林顿管，有些管子的前级be结还反并联一只输入二极管，这时测出be结正反向电阻阻值很接近；容易误判断为坏管，这个请注意4、判断达林顿管等效为何种类型的三极管：首先看看第一只管是什么类型的，第一只管是什么类型的，那么这只达林顿管就是什么类型的，和第二只无关！更加重要的是要看看这两只管构成的达林顿管能不能正常工作，如果工作电流冲突，则直接否定这只管。

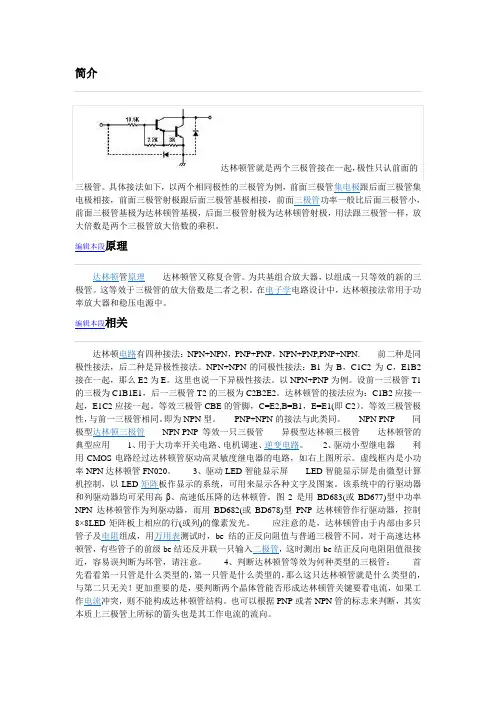

简介达林顿管就是两个三极管接在一起，极性只认前面的三极管。
具体接法如下，以两个相同极性的三极管为例，前面三极管集电极跟后面三极管集电极相接，前面三极管射极跟后面三极管基极相接，前面三极管功率一般比后面三极管小，前面三极管基极为达林顿管基极，后面三极管射极为达林顿管射极，用法跟三极管一样，放大倍数是两个三极管放大倍数的乘积。
编辑本段原理达林顿管原理达林顿管又称复合管。
为共基组合放大器，以组成一只等效的新的三极管。
这等效于三极管的放大倍数是二者之积。
在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。
编辑本段相关达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP,PNP+NPN.前二种是同极性接法，后二种是异极性接法。
NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。
这里也说一下异极性接法。
以NPN+PNP为例。
设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C=E2,B=B1，E=E1(即C2）。
等效三极管极性，与前一三极管相同。
即为NPN型。
PNP+NPN的接法与此类同。
NPN PNP同极型达林顿三极管NPN PNP 等效一只三极管异极型达林顿三极管达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。
2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。
虚线框内是小功率NPN达林顿管FN020。
3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。
该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。
图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD678)型PNP达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。
达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP,PNP+NPN.前二种是同极性接法，后二种是异极性接法。
NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。
这里也说一下异极性接法。
以NPN+PNP为例。
设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。
达林顿管的接法应为：C1B2应接一起，E1C2应接一起。
等效三极管CBE的管脚，C=E2,B=B1，E=E1(即C2）。
等效三极管极性，和前一三极管相同。
即为NPN型。
PNP+NPN的接法和此类同。
如下图所示，两级放大器元件同为NPN型晶体管，将前级晶体管的射极电流直接引入下一级的基极，当作下级的输入。
「同极型达林顿」连接,是使用相同类型的晶体管.而「异极型达林顿」连接，是使用NPN和PNP晶体管相互串接达成达林顿的特性。
同极型达林顿管异极型达林顿管达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。
2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。
虚线框内是小功率NPN达林顿管FN020。
3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。
该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。
图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD678)型PNP 达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。
应注意的是，达林顿管由于内部由多只管子及电阻组成，用万用表测试时，be结的正反向阻值和普通三极管不同。
对于高速达林顿管，有些管子的前级be结还反并联一只输入二极管，这时测出be结正反向电阻阻值很接近；容易误判断为坏管，这个请注意4、判断达林顿管等效为何种类型的三极管：首先看看第一只管是什么类型的，第一只管是什么类型的，那么这只达林顿管就是什么类型的，和第二只无关！更加重要的是要看看这两只管构成的达林顿管能不能正常工作，如果工作电流冲突，则直接否定这只管。
达林顿管的分类检测1．普通达林顿管的检测方法普通达林顿管内部由两只或多只晶体管的集电极连接在一起复合而成，其基极B和发射极E之间包含多个发射结。
检测时可使用万用表的R×1k或R×10k档来测量。
测量达林顿管各电极之间的正、反向电阻值。
正常时，集电极C和基极B之间的正向电阻值（测NPN管时，黑表笔接基极B；测PNP管时，黑表笔接集电极C）值和普通硅晶体管集电结的正向电阻值相近，为3~10kΩ之间，反向电阻值为无穷大。
而发射极E和基极B 之间的的正向电阻值（测NPN管时，黑表笔接基极 B；测PNP管时，黑表笔接发射极E）是集电极C和基极B之间的正、反向电阻值的2~3倍，反向电阻值为无穷大。
集电极C和发射极E之间的正、反向电阻值均应接近无穷大。
若测得达林顿管的C、E极间的正、反向电阻值或BE极、BC极之间的正、反向电阻值均接近0，则说明该管已击穿损坏。
若测得达林顿管的 BE极或BC极之间的、反向电阻值为无穷大，则说明该管已开路损坏。
2. 大功率达林顿管的检测大功率达林顿管在普通达林顿管的基础上增加了由续流二极管和泄放电阻组成的保护电路，在测量时应注意这些元器件对测量数据的影响。
用万用表R×1k或R×10k档，测量达林顿管集电结（集电极C和基极B之间）的正、反向电阻值。
正常时，正向电阻值（NPN管的基极接黑表笔时）应较小，为1~10kΩ，反向电阻值应接近无穷大。
若测得集电结的正、反向电阻值均很小或均为无穷大，则说明该管已击穿短路或开路损坏。
用万用表R×100档，测量达林顿管发射极E和基极B之间的正、反向电阻值，正常值均为几百欧姆至几千欧姆（具体数据根据B、E极之间两只电阻器的阻值不同而有所差异。
例如，BU932R、MJ10025等型号大功率达林顿管B、E极之间的正、反向电阻值均为600Ω左右），若测得阻值为0或无穷大，则说明被测管已损坏。
用万用表R×1k或R×10k档，测量达林顿管发射极E和集电极C之间的正、反向电阻值。
正常时，正向电阻值（测NPN管时，黑表笔接发射极E，红表笔接集电极C；测PNP管时，黑表笔接集电极C，红表笔接发射极E）应为5~15kΩ（BU932R为7kΩ），反向电阻值应为无穷大，否则是该管的C、E极（或二极管）击穿或开路损坏。
达林顿管的常用参数型号 Pcm[W] Icm[A] Vceo [V] fT[MHz] 封装用途说明2N6035 40 4 60- TO-225 - PNP -2N6036 40 4 80- TO-225 - PNP -2N6038 40 4 60- TO-225 - NPN -2N6039 40 4 80- TO-225 - NPN -2N6040 75 8 60- TO-220 - PNP2N6042 75 8 100- TO-220 - PNP2N6043 75 8 60- TO-220 - PNP2N6045 - -- TO-220 - -2SB794 10 60- TO-126 - PNP NEC 2SB795 10 80- TO-126 - PNP NEC 2SC3075 - - -- TO-126 - - -2SC3294 - -- TO-202 - - -BD643 8 45- TO-220 - NPN -BD644 8 45- TO-220 - PNP -BD645 8 60- TO-220 - NPN -BD646 8 60- TO-220 - PNP -BD647 8 80- TO-220 - NPN -BD648 8 80- TO-220 - PNP -BD649 8 100- TO-220 - NPN -BD650 8 100- TO-220 - PNP -BD651 8 120- TO-220 - NPN -BD652 8 120- TO-220 - PNP -BD677 40 4 60- SOT-32 - NPN -BD678 40 4 60- SOT-32 - PNP -BD679 40 4 80- SOT-32 - NPN -BD680 40 4 80- SOT-32 - PNP -BD681 40 4 100- SOT-32 - NPN -- SOT-32 - PNP -BDW42 85 15 100- TO-220 - NPNBDW46 85 15 80- TO-220 - NPNBDW47 85 15 100- TO-220 - NPNBDW53 40 4 45- TO-220 - NPN -BDW53A 40 4 60- TO-220 - NPN -BDW53B 40 4 80- TO-220 - NPN -BDW53C 40 4 100- TO-220 - NPN -BDW53D 40 4 120- TO-220 - NPN -BDW63A - -- TO-220 - -BDX34 70 10 45- TO-220 - PNP -BDX34A 70 10 60- TO-220 - PNP -BDX34B 70 10 80- TO-220 - PNP -BDX34C 70 10 120- TO-220 - PNP -- TO-220 - NPNBDX53A 60 8 60- TO-220 - NPNBDX53B 60 8 80- TO-220 - NPNBDX53C 60 8 100- TO-220 - NPNBDX54 60 8 45- TO-220 - PNP -BDX54A 60 8 60- TO-220 - PNP -BDX54B 60 8 80- TO-220 - PNP -BDX54C 60 8 100- TO-220 - PNP -BF64 - -- TO-220 - -BF65 - -- TO-220 - -BF64 - -- TO-220 - -KSD5018 40 4 275- TO-220 - NPN -R3672 - -- TO-220 - -R3673 - -- TO-220 - -- TO-220 - -2SB1214 - -- TO-251 - -2SB1418 - -- MT-4 - -2SC5388 - -- TO-220 - -2SD1197 - -- TO-3P - -2SD1748 - -- TO-251 - -2SD1817 - -- TO-251 - -2SD2138 - -- MT-4 - -2SD2242 - -- MT-4 - -2SD2265 - -- TO-252 - -2SD2502 - -- TO-251 - -2SD2530 - -- MT-4 - -BDW83c - -- TO-3P - -RBL43P - -- TO-3P - -BU932R - -- TO-3P - -BU941 - -- TO-3P - -TIP100 80 8 60- TO-220 NPN b>1000 MOT TIP101 80 8 80- TO-220 NPN b>1000 MOT TIP102 80 8 60- TO-220 NPN b>1000 MOT TIP105 80 8 60- TO-220 PNP B>200 MOT TIP106 80 8 80- TO-220。
