SVG动态无功补偿装置概述

svg动态无功补偿装置工作原理SVG（Static Var Generator）动态无功补偿装置是一种能够实现电网无功补偿的设备，通过控制电压和电流的相位差来补偿电网中的无功功率。

它通过逆变器将直流电源转换成可调节的交流电流，根据电网的需求进行无功功率的补偿。

SVG的主要工作原理是通过控制逆变器的开关器件，通过对逆变器的输入电流进行控制，来改变逆变器输出的电流和电压的相位差，从而实现无功功率的补偿。

SVG的工作流程如下：1.电网监测：通过电压和电流传感器对电网进行监测，获取电网功率因数和无功功率的信息。

2.信号处理：将电网监测得到的信号进行滤波、去噪和放大等处理，得到稳定可靠的测量信号。

3.控制策略：根据电网的需求，通过控制器设计相应的控制策略。

控制策略可以基于电网的功率因数进行控制，也可以基于电网无功功率进行控制。

4.逆变器控制：根据控制策略生成逆变器的控制信号，通过控制开关器件的导通和断开，使逆变器输出的电流和电压的相位差发生变化。

5.逆变器输出：经过控制后的逆变器输出的交流电流，通过滤波电路进行滤波，得到准直流电流。

6.电网注入：通过串联电抗器将逆变器输出的准直流电流注入电网，实现无功功率的补偿。

由于串联电抗器的存在，可以调节逆变器输出的电压和电流的相位差，使得逆变器可以通过补偿电网的无功功率。

7.反馈控制：将电网注入的无功功率进行监测，根据监测结果反馈给控制器，进一步调整控制策略和逆变器的控制信号，使无功功率达到设定值。

8.系统保护：同时，SVG还需要具备过流、过温、过压等保护功能，保障设备的运行安全。

总之，SVG通过逆变器将直流电源转换成可调节的交流电流，通过控制器控制逆变器的开关器件，实现对无功功率的补偿，从而提高电网的功率因数和稳定性。

这种动态无功补偿装置在电力系统中具有重要的应用价值，能够有效解决电网的无功功率问题，提高电网的运行效率。

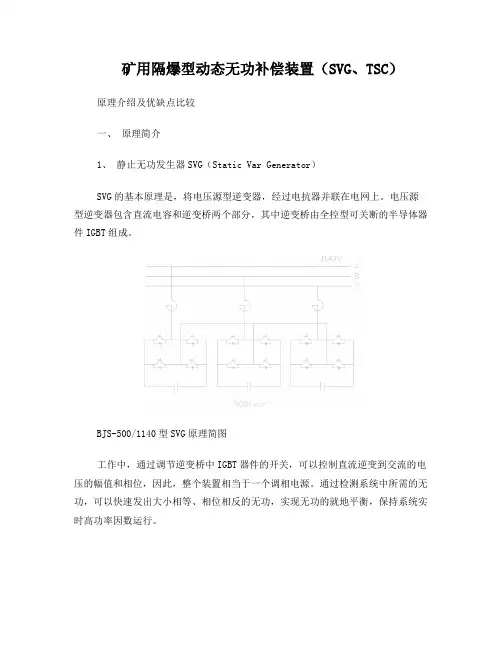

矿用隔爆型动态无功补偿装置（SVG、TSC）原理介绍及优缺点比较一、原理简介1、静止无功发生器SVG（Static Var Generator）SVG的基本原理是，将电压源型逆变器，经过电抗器并联在电网上。

电压源型逆变器包含直流电容和逆变桥两个部分，其中逆变桥由全控型可关断的半导体器件IGBT组成。

BJS-500/1140型SVG原理简图工作中，通过调节逆变桥中IGBT器件的开关，可以控制直流逆变到交流的电压的幅值和相位，因此，整个装置相当于一个调相电源。

通过检测系统中所需的无功，可以快速发出大小相等、相位相反的无功，实现无功的就地平衡，保持系统实时高功率因数运行。

上图为SVG原理图，将系统看作一个电压源，SVG可以看作一个可控电压源，连接电抗器或者可以等效成一个线形阻抗元件。

表1给出了SVG三种运行模式的原理说明。

表1 SVG的三种运行模式运行模式波形和相量图说明空载运行模式UI = Us，IL = 0，SVG不吸发无功。

容性运行模式UI > Us，IL为超前的电流，其幅值可以通过调节UI来连续控制，从而连续调节SVG发出的无功。

感性运行模式UI < Us，IL为滞后的电流。

此时SVG吸收的无功可以连续控制。

SVG在中低压动态无功补偿与谐波治理领域得到越来越广泛的应用，其具有以下重要功用：● SVG可以补偿基波无功电流，补偿后功率因数可达到0.95以上，使被补偿网络的线电流下降30%以上，大大减小线路损耗，提升移动变压器带载能力，节能效果明显。

● SVG通过补偿基波无功电流，有效降低被补偿网络的无功突变，减小网络电压波动，抑制闪变，使供电电压更加平稳。

● SVG同时也具有有源滤波功能（APF），可对谐波电流进行补偿，能有效抑制被补偿网络中的5、7、11次谐波。

2、晶闸管投切电容器TSC（Thyristor Switched Capacitor）TSC的基本原理是按照一定的寻优模式，设计多组某次或某几次滤波器，基波下各支路呈容性，分级改变补偿装置的无功出力；滤波器某次谐波下调谐，滤该次谐波。

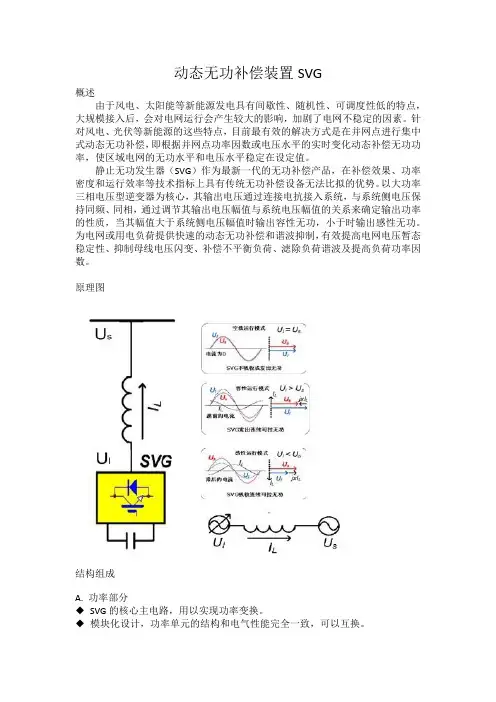

动态无功补偿装置SVG概述由于风电、太阳能等新能源发电具有间歇性、随机性、可调度性低的特点，大规模接入后，会对电网运行会产生较大的影响，加剧了电网不稳定的因素。

针对风电、光伏等新能源的这些特点，目前最有效的解决方式是在并网点进行集中式动态无功补偿，即根据并网点功率因数或电压水平的实时变化动态补偿无功功率，使区域电网的无功水平和电压水平稳定在设定值。

静止无功发生器（SVG）作为最新一代的无功补偿产品，在补偿效果、功率密度和运行效率等技术指标上具有传统无功补偿设备无法比拟的优势。

以大功率三相电压型逆变器为核心，其输出电压通过连接电抗接入系统，与系统侧电压保持同频、同相，通过调节其输出电压幅值与系统电压幅值的关系来确定输出功率的性质，当其幅值大于系统侧电压幅值时输出容性无功，小于时输出感性无功。

为电网或用电负荷提供快速的动态无功补偿和谐波抑制，有效提高电网电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数。

原理图结构组成A. 功率部分◆SVG的核心主电路，用以实现功率变换。

◆模块化设计，功率单元的结构和电气性能完全一致，可以互换。

B. 连接电抗器◆用于连接SVG与电网，实现能量的缓冲。

◆减少SVG输出电流中的开关纹波，降低共模干扰。

C. 控制柜◆柜式结构，用于对SVG及其辅助设备的实时控制。

◆实现SVG与上位机及控制中心的通讯。

D. 全数字控制系统◆采用美国TI公司的高性能DSP。

◆实时计算电网所需的无功功率，实现动态跟踪与补偿。

◆控制系统采用模块化设计E. NMI一体化工作站◆提供友好的全中文WINDOWS监控和操作界面。

◆实现远程监控和网络化控制。

产品特点（1）能够提供从感性到容性的连续、平滑、动态、快速的无功功率补偿；（2）基于IGBT逆变器，为可控电流源型补偿装置，不会发生谐波放大及谐振，对系统参数不敏感，安全性与稳定性好；传统SVC对系统参数敏感，易发生谐波电压放大甚至谐振的现象；（3）不仅不产生谐波，而且同时具备谐波补偿功能，在动态无功补偿的同时，可对13次以下的谐波进行滤除。

SVG动态无功补偿装置原理1SVG动态无功补偿装置原理1SVG（Static Var Generator）动态无功补偿装置是一种用于电力系统的无功补偿装置，其工作原理主要包括控制系统、功率电子元件和滤波电路三部分。

控制系统是SVG装置的核心部分，通过对电网电压、电流和功率因数等参数进行监测和分析，实时计算出电网的无功功率需求，并根据计算结果控制功率电子元件的工作状态，以实现无功补偿。

功率电子元件是SVG装置的关键组成部分，主要包括IGBT（Insulated Gate Bipolar Transistor）等变流器元件。

根据控制系统的信号，控制IGBT元件的开关状态，将电网中的电能转换成SVG装置所需要的无功电能或使SVG装置所产生的无功电能返回给电网。

通过控制IGBT的开关状态，SVG装置可以实现对电网的无功功率进行调节。

滤波电路是为了减小SVG装置对电网的谐波干扰而设置的。

因为功率电子元件的开关操作会引入一定的谐波电流，这些谐波电流会对电网和相关设备产生不良影响。

滤波电路通过合适的阻抗特性和参数设计，将功率电子元件引入的谐波电流进行滤除，使得输出到电网的电流波形更加接近正弦波。

SVG装置工作时，根据电网的无功功率需求，调节其输出的无功功率。

当电网的功率因数偏低时（过低或过高），SVG装置吸收或注入适量的无功电能，以调整电网的功率因数至合适范围。

此外，SVG装置还可以通过控制输出电压的幅值和相位角，实现电网的电压调节功能。

总体来说，SVG动态无功补偿装置的工作原理是通过控制系统对电网参数进行实时监测和分析，控制功率电子元件的开关状态，将所需的无功功率引入或返回给电网。

同时借助滤波电路减小对电网的谐波干扰，达到对电网无功功率进行调节和补偿的目的。

这种装置可以有效提高电网的功率因数，减小电网的无功功率损耗，提高电网的稳定性和可靠性。

动态无功补偿装置（SVG）在变电站中的应用摘要：随着电力系统的不断发展，电力负荷的变化和电力质量的要求越来越高，无功补偿技术已经成为电力系统中不可或缺的一部分。

传统的无功补偿装置存在着体积大、响应速度慢、效率低等问题，而动态无功补偿装置（SVG）则能够有效地解决这些问题。

关键词：SVG；变电站；原理；应用1 SVG的基本原理SVG是一种用于电力系统中的无功补偿设备，其基本原理是通过控制电容器和电感器的电流，实现对电网中无功功率的调节，从而达到电网的无功平衡和电压稳定的目的。

SVG通过检测电网的电压和电流信号，计算出电网的无功功率，然后根据控制策略，控制电容器和电感器的电流，使其产生与电网中无功功率相反的无功功率，从而实现无功平衡。

同时，SVG还可以根据电网的电压变化，调节电容器和电感器的电流，以保持电网的电压稳定。

SVG通过精确的电流控制，实现对电网中无功功率的调节，从而提高电网的稳定性和可靠性。

它是一种高效、灵活、可靠的无功补偿设备，被广泛应用于电力系统中。

2 SVG装置的运行状态（1）待机状态待机状态是指SVG装置处于准备工作状态，但是还没有开始正式工作的状态。

在待机状态下，SVG装置会进行自检和初始化操作，以确保其各项功能正常运行。

同时，SVG装置也会进行与其他设备的通信，以便在需要时能够及时响应。

待机状态下，SVG装置的功率输出为零，其主要功能是监测电网的电压和电流，并对其进行实时控制。

此时，SVG装置会根据电网的实际情况，调整其控制参数，以便在正式工作时能够更好地实现电力质量的改善。

（2）充电状态充电状态是指SVG装置在运行过程中，其电容器内的电荷处于充满状态。

在SVG装置运行时，其电容器会不断地吸收电网中的电能，将其存储在电容器中，以便在需要时释放出来，以实现对电网的无功补偿。

当SVG装置处于充电状态时，其电容器内的电压会逐渐升高，直到达到设定的充电电压。

此时，SVG装置会自动停止吸收电网中的电能，以避免电容器过充电而损坏。

SVG有源动态无功和谐波补偿装置原理SVG（静止无功发生器）是一种新型的无功补偿装置，可以实现对动
态无功和谐波的补偿，提高电网的稳定性和电能的质量。

SVG利用逆变器
的控制策略和功率电子器件实现电网的无功补偿，抑制电网的谐波，并对
电网的运行状态进行监测和控制，从而提高电能的利用效率。

SVG的工作原理如下：
1.逆变器控制：SVG首先通过测量电网的无功指令和电流，利用逆变
器将直流电源输出成为交流电源，并通过PWM控制技术使得输出电流与电
压实现同步。

2.无功补偿：SVG通过控制逆变器的输出电流，可以实现对电网的无
功补偿。

当电网的无功功率为正值时，SVG通过控制逆变器的电流为负值，从而吸收电网的无功功率；当电网无功功率为负值时，SVG通过控制逆变
器的电流为正值，向电网注入无功功率。

3.谐波抑制：SVG还可以通过控制逆变器的PWM控制技术，生成与谐
波电流相位相反的谐波电流，并通过与电网的谐波电流相互抵消，从而实
现对电网的谐波抑制。

4.电网监测：SVG通过对电网的电流、电压等参数进行测量，通过电
网控制器对电网的运行状态进行监测。

当电网的无功功率或谐波超过一定
阈值时，SVG会通过电网控制器的反馈信号，通过逆变器控制器调整逆变
器的输出电流，从而实现对电网的补偿。

总结起来，SVG通过控制逆变器的输出电流，实现对电网的无功和谐
波的补偿。

它可以根据电网的实际需要，调整补偿的方式和程度。

SVG具
有体积小、响应速度快、补偿效果好等优点，并且具有无电压跌落、电流保持等功能，可以有效提高电网的质量和稳定性。

KYSVG 高压动态无功补偿装置是一种采用自换相变流电路的动态无功补偿装置 , 是目前高压无功补偿领域最先进的技术, 学术上又成为 STATCOM (STATICSYNCHRONOUSCOMPENSATOR ,动态无功补偿装置。

上海坤友电气有限公司的 KYSVG 高压动态无功补偿装置再响应速度、降低系统损耗、稳定系统电压、增加线路传输能力和变压器输出能力、提高瞬变电压极限、降低谐波电流、减少占地面积及有色金属损耗等诸多方面更具优势。

产品性能特点 :动态响应速度快:KYSVG 高压动态无功补偿装置具有 5MS 以内的快速输出无功特性, 因而对快速的冲击负荷具有更好的补偿效果, 对闪变有更好的抑制效果; 连续补偿范围广:KYSVG 高压动态无功补偿装置可以从额定感性工况到额定容性工况分相连续无缝输出无功功率。

优异的谐波输出特性:KYSVG 高压动态无功补偿装置既可以输出近似正弦波的无功电流(不含谐波,用于电网补偿 ,也可以输出设定次数的谐波电流(用于负荷谐波滤波 ,即 SVG 输出电流是完全有源可控的,完全满足用户的需要; 占地面积小:KYSVG 高压动态无功补偿装置以大功率半导体功率器件构成的逆变器为核心,使用直流电容器储能,特别适合于对占地面积要求较高的场合。

KYSVG 高压动态无功补偿装置可做成移动式装置。

高效率:KYSVG 高压动态无功补偿装置采用新型低损耗 IGBT 功率器件,直接输出电压范围 1KV -35KV ,省去了连接变压器, KYSVG 高压动态无功补偿装置效率可达 99%以上;超强补偿能力:KYSVG 高压动态无功补偿装置输出电流不依赖于系统电压, 表现为恒流源特性,在系统电压跌落到 20%时仍可以输出额定无功电流,具有更宽的运行范围;高可靠性:KYSVG 高压动态无功补偿装置采用 N +1或 N +2冗余主电路拓扑结构,一个(或两个链节单元损坏后仍可继续满负荷运行; KYSVG 高压动态无功补偿装置对外部系统运行条件和结构变化不敏感。

svg动态无功补偿装置的原理
SVG动态无功补偿装置是一种现代化的无功补偿设备，它可以针对电力系统中的电压波动、电力质量、电容补偿等问题进行有效控制，为保障电力系统的稳定运行提供了重要支持。

下面，我们简单介绍一下SVG动态无功补偿装置的原理。

SVG动态无功补偿装置的主要原理是基于PWM（脉宽调制）技术，通过控制固态开关元件MOSFET的导通和断开，改变电容器的电流和电压，最终实现无功功率的调节和控制。

具体来说，SVG动态无功补偿装置由三部分构成：电源模块、电容模块和控制模块。

其中，电源模块用来向其他两个模块提供直流电源，而电容模块则是所谓的无功补偿器，通过对电容器电流的调节来实现无功功率的补偿；控制模块则是核心设备，根据电网运行情况，通过对电容器电流和电压的精确控制，实现无功功率的精确调节和控制。

具体来说，当电网运行负载有很大波动时，就会出现电压波动、电流波动等问题，这时SVG动态无功补偿装置就会自动调整电容器电流和电压，实现对电网的无功功率的负载调节，从而保证电力系统的稳定运行。

同时，SVG动态无功补偿装置还可以针对电容器的电流进行精确控制，以进一步优化电力质量和提高系统运行效率。

为了实现这一功能，控制模块采用最先进的控制算法和电路设计，对电容器电流波形进行精确计算和控制，从而使得电力系统的功率因数和效率得到进一步提升。

高压动态无功补偿与滤波装置（SVG）概述第一篇、SVG产品概述柔性交流输电系统（FACTS）技术是电力行业世界前沿科技，它是指采用电力电子型静止控制器来加强交流输电系统可控性和增强输电线路功率传输能力。

静止同步补偿器（Static Synchronous Compensator, STATCOM，又称为SVG）是FACTS 中的一种重要装置，是一种新型的动态无功补偿装置，它在输电网、受端大电网和用户侧电能质量控制中都有广阔的应用，其核心的大功率换流器技术也是FACTS的核心技术。

1.1SVG原理及结构1)、SVG的原理电容无功补偿的原理是：容性无功功率在本质是电压与超前它90°的电流的乘积。

感性无功功率是电压与滞后它90°的电流的乘积。

而SVG的原理就是适当地调节桥式电路交流侧输出电压的幅值和相位或者直接控制其交流侧电流就可以使该电路吸收或者发出满足要求的超前90°或滞后90°的无功电流，从其原理上来补偿和实现动态无功补偿的目的。

SVG以三相大功率电压逆变器为核心，其输出电压通过变压器或电抗器接入系统，与系统侧电压保持同频、同相，通过调节其输出电压幅值与系统电压幅值的关系来确定输出功率的性质与容量，当其幅值大于系统侧电压幅值时输出容性无功，小于时输出感性无功。

其原理如下图所示：图1 SVG工作原理示意图2）、SVG的组成SVG的组成部分主要由连接电抗器、启动装置、IGBT换流阀组、控制系统、等部分组成。

请参考示意图：1.2SVG 补偿技术的优势SVG型动态无功补偿与谐波治理装置是目前最先进的动态无功补偿技术。

具备补偿性能强、谐波特性好、运行安全性可靠性高、占地面积小、损耗小噪音低、可靠性高维护量小等特点。

（1）补偿性能强：动态快速连续调节无功输出，最大限度满足功率因数补偿要求，任意时刻的功率因数按近1.0，设备投资效益高。

（2）谐波特性好：SVG不产生谐波电流，而且能有源滤除负载产生的各次谐波电流，很好的满足了各个行业无功补偿与谐波治理的综合需求。

SVG动态无功补偿装置原理SVG（Static Var Generator）是一种静态无功补偿装置，用于解决电力系统中的无功功率问题。

其基本原理是通过控制电力电子开关器件进行无功功率的补偿，从而改善电力系统的功率因数和电压稳定性。

SVG的主要组成部分包括电力电子开关器件、滤波电容、控制系统等。

当电力系统中的无功功率过大时，SVG通过调节电力电子开关器件的导通和断开时间，可以实时地控制电流的相位和大小，从而提供所需的无功功率，并将多余的无功功率回馈到电网中。

SVG的工作原理主要可分为两个步骤：检测和控制。

1.检测：SVG通过检测电网的电流和电压来获取系统的相位差和功率因数，并转化为相关信号送给控制系统处理。

检测部分主要包括电流采样、电压采样和相位差计算等。

-电流采样：通过与电网连接的电流互感器或电流互感器测量电网的电流值。

-电压采样：通过与电网连接的电压互感器或电压互感器测量电网的电压值。

-相位差计算：根据电流和电压的采样值，通过计算得到电网的相位差。

2.控制：SVG通过控制系统对电力电子开关器件进行调节，实时地控制电流的相位和大小，从而提供所需的无功功率。

-控制电流相位：根据检测到的电流和电压的相位差，通过调节电力电子开关器件的导通和断开时间，使得电流与电压相位差为零或接近零，并具有适当的相位滞后或超前，以实现无功功率的产生和吸收。

-控制电流大小：根据检测到的电压和电网所需的功率因数，通过控制电力电子开关器件的导通和断开时间，调节电流的大小，实现无功功率的提供或吸收。

通过以上的检测和控制，SVG可以实时地提供所需的无功功率，使得电力系统的功率因数变为理想的值，并提高电网的电压稳定性。

此外，SVG还具有快速响应、高效率和灵活性等特点，可以有效地调节电力系统的无功功率分配，并改善电网的品质和可靠性。

总结而言，SVG的工作原理是通过控制电力电子开关器件进行电流相位和大小的调节，实现无功功率的补偿，从而改善电力系统的功率因数和电压稳定性。
