三轴深层搅拌桩在深基坑止水帷幕中的应用

三轴深层搅拌桩在深基坑止水帷幕中的应用一、前言深基坑止水帷幕在土建工程施工中起着至关重要的作用。

常用的帷幕类型包括钢板桩、水泥搅拌桩等。

随着施工技术的不断进步，发展出了新型止水帷幕，如三轴深层搅拌桩。

本文将介绍三轴深层搅拌桩在深基坑止水帷幕中的应用情况。

二、三轴深层搅拌桩概述三轴深层搅拌桩，又称三轴搅拌法，是一种通过挖掘孔洞将水泥、土等材料与周围土壤混合起来的机械施工方法。

该方法采用三轴转子作搅拌设备，一般由挖孔机（下发工作能力）和搅拌器（重要部件）组成。

三轴搅拌法施工流程： 1. 根据设计深度和孔径的要求，用挖孔机钻开孔洞，要求孔洞较为密集； 2. 用三轴转子将孔洞内的土壤、水泥等材料进行混合； 3. 混合材料在孔内振实并增强周边土壤的抗压强度。

三、三轴深层搅拌桩在深基坑止水帷幕中的应用三轴深层搅拌桩在止水帷幕中应用的主要流程包括： 1. 选定止水帷幕的施工位置和深度，根据设计要求选用三轴搅拌法进行施工； 2. 预先挖好孔洞，将三轴搅拌器放置于孔洞中； 3. 将水泥和土等材料送进孔洞，启动三轴搅拌器进行混合； 4. 将混合后的材料振实并增强周边土壤的抗压强度。

三轴深层搅拌桩在深基坑止水帷幕中的应用优点如下： 1. 施工速度快，可以快速形成坚固的止水帷幕； 2. 施工过程中产生的噪音和振动较小，对周围环境影响较小； 3. 通过三轴深层搅拌桩施工形成的止水帷幕坚固耐用，使用寿命较长。

四、应用案例三轴深层搅拌桩在深基坑止水帷幕中的应用得到了广泛的推广和应用。

下面介绍两个应用案例。

案例1：成都地铁九号线建设2014年，成都地铁九号线工程中，采用三轴深层搅拌桩法修建了一段长150米、深24米的围护结构。

该部分围护结构共用了1050根三轴深层搅拌桩，孔径为1.2米，每根桩相距1.05米。

施工周期为10天，施工效率较高。

经过实测，该部分围护结构抗渗能力强，达到了设计要求。

案例2：宜昌黄鹤楼改造工程2016年，宜昌黄鹤楼改造工程中，采用三轴深层搅拌桩法修建了一段长180米、深28米的围护墙。

三轴搅拌桩在基坑止水帷幕中的应用摘要：文章结合工程实例，阐述了三轴搅拌桩在基坑支护中作为止水帷幕的应用，对三轴搅拌桩的施工工艺进行简单介绍，经实践证明，三轴搅拌桩止水帷幕止水效果良好，保证支护整体稳定性好。

关键词：三轴搅拌桩；止水帷幕；搅拌桩施工顺序1工程概况本项目工程位于市中心区域，紧邻市区交通要道。

占地面积22386.9m2，建筑面积128302.6m2。

四面环路，交通繁忙，紧邻密集建筑群，周边重要的市政管线复杂繁多，且距离基坑较近。

坑底标高为-12.400m，电梯基坑坑底标高为-14.400m。

±0.00m 相当于黄海标高+4.20m，室外设计标高-0.100m。

2场地工程地质条件2.1地形、地貌拟建场地较平坦，交通便利，地貌上处于泻湖相沉积平原。

场地原为宾馆，地面高程在2.30~3.65m之间（黄海高程），因是拆迁场地，场地旧基础、建筑垃圾分布较多。

2.2场地土层分布根据勘察揭示的土层结构，地基土自上而下分布如下：1，杂填土：灰～灰黑色，湿，主要成份为粉质粘土，夹大量建筑垃圾，土质松散，不均匀。

2，粉质粘土：灰～灰黄色，湿～饱和，可塑，无摇震反应，切面稍有光滑，韧性及干强度中等，土质不均匀。

3，淤泥质粉质粘土：灰色，饱和，流塑，夹少量粉土团块或薄层，薄层厚1～15mm，无摇震反应，切面稍有光滑，韧性及干强度中等，土质较均匀。

4，粉质粘土：灰黄～黄褐色，饱和，可塑，夹少量铁锰质结核，无摇震反应，切面稍有光泽，韧性及干强度中等，土质较均匀。

5A，粉土：灰色，湿，中密，局部稍密，摇振反应迅速，无光泽反应，韧性及干强度低，土质欠均匀。

5B，粉土：灰色，湿，中密，局部密实，摇振反应迅速，无光泽反应，韧性及干强度低，土质欠均匀。

5C，粉土：灰色，湿，稍密～中密，摇振反应中等，无光泽反应，韧性及干强度低，土质欠均匀。

6，粉质粘土：灰黄褐黄色，饱和，可塑，无摇震反应，切面稍有光滑，韧性及干强度中等，局部夹钙质结核，土质不均匀。

Ｔ ｕ ａ ｎ ｉ ｆ ｎ
（ Ｆ ｕ ｊ ｉ ａ ｎ Ｊ ｉ ｕ ｌ ｏ ｎ ｇ ｃ ｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ ｇ ｒ ｏ ｕ ｐ ｌ ｉ ｍ ｉ ｔ ｅ ｄ ｃ ｏ ｍ ｐ ａ ｎ ｙ ， Ｘ ｉ ａ ｍ ｅ ｎ ３ ６ １ ０ ０ ８ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｔ ｈ ｅ ｐ ｒ ｏ ｊ ｅ ｃ ｔ ｅ ａ ｓ ｅ ｄ ｅ ｓ ｃ ｉ ｒ ｂ ｅ ｄ ｉ ｎ ｔ ｈ ｉ ｓ ａ ｒ ｔ ｉ ｃ ｌ ｅ ｈ ａ ｓ ａ ｃ ｅ ｔ ｒ ａ ｉ ｎ ｄ ｅ ｇ ｒ ｅ ｅ ｏ ｆ ｐ ａ ｒ ｔ ｉ ｃ ｕ ｌ ａ ｒ ｉ ｔ ｙ ．Ｉ ｎ ｔ ｈ ｉ ｓ ａ ｔ ｒ ｉ ｃ ｌ ｅ ｔ ｈ ｅ ｓ ｕ ｐ ｐ ｏ ｓ ｉ ｎ ｇ ｓ ｙ ｓ ｔ ｅ ｍ ｕ ｓ ｅ ｄ ｉ ｎ ｔ ｈ ｅ ｏｕ ｆ ｎ ｄ ａ ｔ ｉ ｏ ｎ ｐ ｉ ｔ ｍｅ ａ ｎ ｓ
—
ｍｉ ｘ ｉ ｎ ｇ ｐ ｉ ｌ ｅ ｓ ｈ ａ ｖ ｅ ｂ ｅ ｅ ｎ ｐ ｒ ｏ ｖ ｅ ｄ ｔ ｏ ｂ ｅ ｈ ｉ ｇ ｈ ｌ ｙ ｅ ｆ ｆ ｅ ｃ ｔ ｉ ｖ ｅ ｂ ｙ ｐ ｒ ａ ｃ ｔ ｉ ｃ ｅ ａ ｎ ｄ ｔ ｏ ｅ ｎ ｓ ｕ ｒ ｅ ｔ ｈ ａ ｔ ｔ ｈ ｅ ｓ ｕ ｐ ｐ ｏ ｔ ｒ ｉ ｎ ｇ ｓ ｙ ｓ ｔ ｅ ｍ ｕ ｓ ｅ ｄ ｉ ｎ ｔ ｈ ｅ ｆ ｏ ｕ ｎ ｄ ａ ｔ ｉ ｏ ｎ ｐ ｉ ｔ ｉ ｓ ｓ ｔ ａ ｂ ｌ ｅ ．
叶 团进
（ 福建省九龙建设集 团有 限公 司 摘 福建厦 门 ３ ６ １ ０ ０ ８ ）
要： 本文介绍 的工程实例具有一定 的特殊性 ， 本 工程 的基坑支护止水是在基坑开挖至一 定程度后 发现基坑 内出现多处大管涌现象 ，

三轴水泥搅拌桩在基坑支护中的应用发布时间：2021-05-17T13:03:58.610Z 来源：《城镇建设》2021年2月4期作者：张国耀[导读] 深基坑支护施工是建设工程施工中关键重要环节，在深基坑支护施工中，一般采用三轴水泥搅拌桩作为基坑止水帷幕，其施工质量对工程的整体质量和周边既有建（构）筑物的稳定性有着直接的影响。

张国耀中国建筑第八工程局有限公司总承包公司上海 200135摘要：深基坑支护施工是建设工程施工中关键重要环节，在深基坑支护施工中，一般采用三轴水泥搅拌桩作为基坑止水帷幕，其施工质量对工程的整体质量和周边既有建（构）筑物的稳定性有着直接的影响。

本文结合南京中建G02地块项目实例，对该工艺的重难点、施工流程、技术要点进行分析。

实践表明，三轴水泥搅拌桩的应用可以有效地保证基坑的稳定性，值得推广。

关键词：深基坑；支护设计；三轴水泥搅拌桩；施工技术1工程概况南京中建G02地块项目，位于南京市浦口区康华路自来水厂旁，东侧为规划道路，南至珠泉路，西至合宁高速，北至康华路。

本工程项目的开挖深度为7.8m，基坑的周围应用三轴深层搅拌桩作为围护。

工程项目一共计划设置365根灌注桩，其中77根桩直径为800@1000mm，262根桩直径为900@1100mm，28根桩直径为1000@1200mm，围护灌注桩螺旋箍为HPB300级8@200，加强箍为HRB400级2跟14@2000，主筋均为14根HRB400级25（直径1000mm围护灌注桩主筋为26根HRB400级25），混凝土超灌不小于1倍桩径，桩顶嵌入圈梁50mm，主筋锚入圈梁750mm。

止水帷幕三轴搅拌桩桩径Φ650@900，桩长18m～19.5m，桩数447根水泥掺量为20%。

为了减小管桩挤土效益，基坑南侧及西侧在2016年12月28日后未施工的止水帷幕，暂停施工，三轴桩基退场，剩余部分应用双轴搅拌桩机进行双排套接施工，桩体间距控制为50cm，桩长同三轴搅拌桩设计桩长，水泥掺量为15%，水灰比控制在0.45～0.55之间。

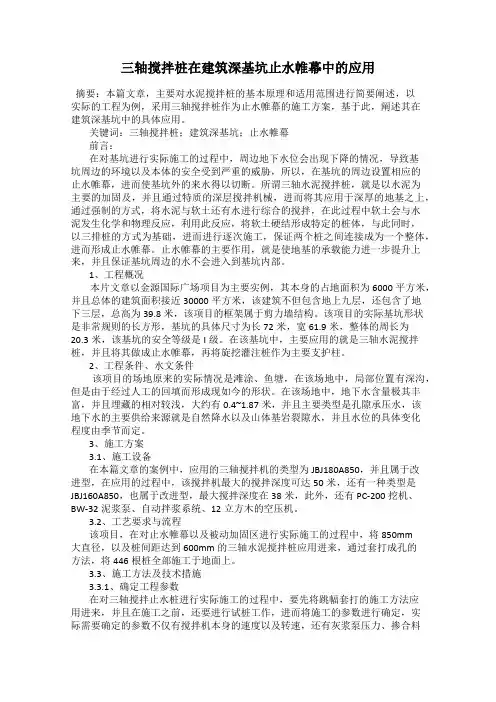

三轴搅拌桩在建筑深基坑止水帷幕中的应用摘要：本篇文章，主要对水泥搅拌桩的基本原理和适用范围进行简要阐述，以实际的工程为例，采用三轴搅拌桩作为止水帷幕的施工方案，基于此，阐述其在建筑深基坑中的具体应用。

关键词：三轴搅拌桩；建筑深基坑；止水帷幕前言：在对基坑进行实际施工的过程中，周边地下水位会出现下降的情况，导致基坑周边的环境以及本体的安全受到严重的威胁，所以，在基坑的周边设置相应的止水帷幕，进而使基坑外的来水得以切断。

所谓三轴水泥搅拌桩，就是以水泥为主要的加固及，并且通过特质的深层搅拌机械，进而将其应用于深厚的地基之上，通过强制的方式，将水泥与软土还有水进行综合的搅拌，在此过程中软土会与水泥发生化学和物理反应，利用此反应，将软土硬结形成特定的桩体，与此同时，以三排桩的方式为基础，进而进行逐次施工，保证两个桩之间连接成为一个整体，进而形成止水帷幕。

止水帷幕的主要作用，就是使地基的承载能力进一步提升上来，并且保证基坑周边的水不会进入到基坑内部。

1、工程概况本片文章以金源国际广场项目为主要实例，其本身的占地面积为6000平方米，并且总体的建筑面积接近30000平方米，该建筑不但包含地上九层，还包含了地下三层，总高为39.8米，该项目的框架属于剪力墙结构。

该项目的实际基坑形状是非常规则的长方形，基坑的具体尺寸为长72米，宽61.9米，整体的周长为20.3米，该基坑的安全等级是I级。

在该基坑中，主要应用的就是三轴水泥搅拌桩，并且将其做成止水帷幕，再将旋挖灌注桩作为主要支护柱。

2、工程条件、水文条件该项目的场地原来的实际情况是滩涂、鱼塘，在该场地中，局部位置有深沟，但是由于经过人工的回填而形成现如今的形状。

在该场地中，地下水含量极其丰富，并且埋藏的相对较浅，大约有0.4~1.87米，并且主要类型是孔隙承压水，该地下水的主要供给来源就是自然降水以及山体基岩裂隙水，并且水位的具体变化程度由季节而定。

3、施工方案3.1、施工设备在本篇文章的案例中，应用的三轴搅拌机的类型为JBJ180A850，并且属于改进型，在应用的过程中，该搅拌机最大的搅拌深度可达50米，还有一种类型是JBJ160A850，也属于改进型，最大搅拌深度在38米，此外，还有PC-200挖机、BW-32泥浆泵、自动拌浆系统、12立方木的空压机。

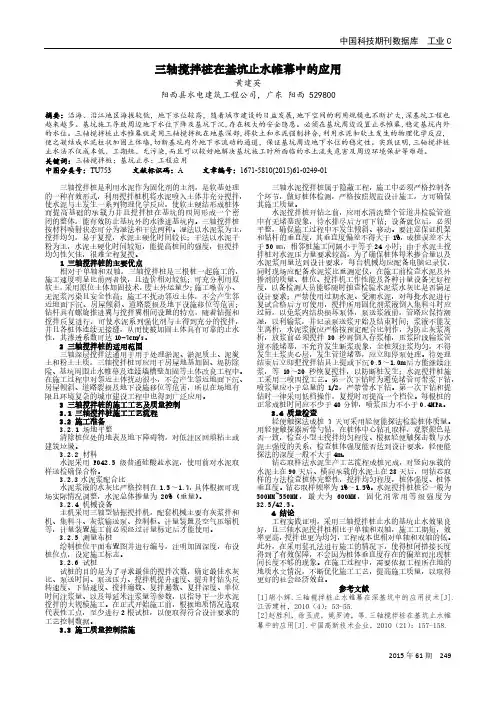

中国科技期刊数据库 工业C2015年61期 249三轴搅拌桩在基坑止水帷幕中的应用黄建英阳西县水电建筑工程公司，广东 阳西 529800摘要：沿海、沿江地区海拔较低，地下水位较高，随着城市建设的日益发展,地下空间的利用规模也不断扩大,深基坑工程也越来越多。

基坑施工导致周边地下水位下降及基坑下沉,存在极大的安全隐患。

必须在基坑周边设置止水帷幕,稳定基坑内外的水位。

三轴搅拌桩止水帷幕就是用三轴搅拌机在地基深部,将软土和水泥强制拌合,利用水泥和软土发生的物理化学反应,使之凝结成水泥柱状加固土体墙,切断基坑内外地下水流动的通道，保证基坑周边地下水位的稳定性。

实践证明,三轴搅拌桩止水法不仅成本低、工期短、无污染,而且可以较好地解决基坑施工时所面临的水土流失危害及周边环境保护等难题。

关键词：三轴搅拌桩；基坑止水；工程应用 中图分类号：TU753 文献标识码：A 文章编号：1671-5810(2015)61-0249-01三轴搅拌桩是利用水泥作为固化剂的主剂，是软基处理的一种有效形式，利用搅拌桩机将水泥喷入土体并充分搅拌，使水泥与土发生一系列物理化学反应，使软土硬结形成桩体而提高基础的承载力并且搅拌桩在基坑的四周形成一个密闭的整体，能有效防止基坑外的水渗进基坑内。

三轴搅拌桩按材料喷射状态可分为湿法和干法两种。

湿法以水泥浆为主，搅拌均匀，易于复搅，水泥土硬化时间较长；干法以水泥干粉为主，水泥土硬化时间较短，能提高桩间的强度，但搅拌均匀性欠佳，很难全程复搅。

1 三轴搅拌桩的主要优点相对于单轴和双轴，三轴搅拌桩是三根桩一起施工的，施工速度明显比前两者快，且造价相对较低；可充分利用原软土，采用原位土体加固技术，废土外运量少；施工噪音小、无泥浆污染且安全性高；施工不扰动邻近土体，不会产生邻近地面下沉、房屋倾斜、道路裂损及地下设施移位等危害； 钻杆具有螺旋推进翼与搅拌翼相间设置的特点，随着钻掘和搅拌反复进行，可使水泥系列强化剂与土得到充分的搅拌，并且各桩体连续无接缝，从而使被加固土体具有可靠的止水性，其渗透系数可达10-7cm/s 。

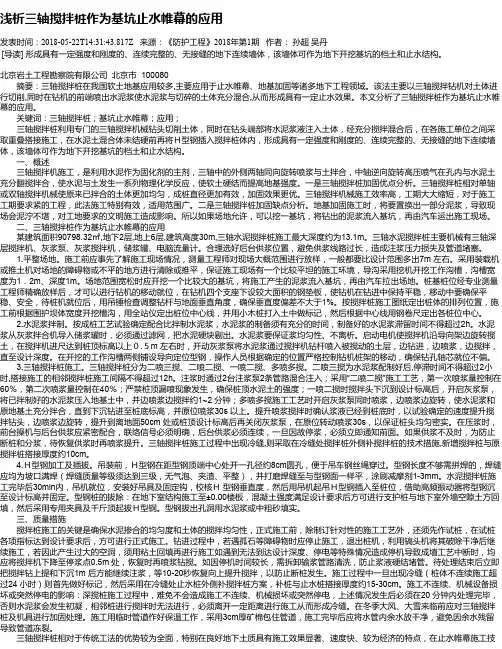

浅析三轴搅拌桩作为基坑止水帷幕的应用发表时间：2018-05-22T14:31:43.817Z 来源：《防护工程》2018年第1期作者：孙超吴丹[导读] 形成具有一定强度和刚度的、连续完整的、无接缝的地下连续墙体，该墙体可作为地下开挖基坑的档土和止水结构。

北京岩土工程勘察院有限公司北京市 100080摘要：三轴搅拌桩在我国软土地基应用较多,主要应用于止水帷幕、地基加固等诸多地下工程领域。

该法主要以三轴搅拌钻机对土体进行切削,同时在钻机的前端喷出水泥浆使水泥浆与切碎的土体充分混合,从而形成具有一定止水效果。

本文分析了三轴搅拌桩作为基坑止水帷幕的应用。

关键词：三轴搅拌桩；基坑止水帷幕；应用；三轴搅拌桩利用专门的三轴搅拌机械钻头切削土体，同时在钻头端部将水泥浆液注入土体，经充分搅拌混合后，在各施工单位之间采取重叠搭接施工，在水泥土混合体未结硬前再将Ｈ型钢插入搅拌桩体内，形成具有一定强度和刚度的、连续完整的、无接缝的地下连续墙体，该墙体可作为地下开挖基坑的档土和止水结构。

一、概述三轴搅拌机施工，是利用水泥作为固化剂的主剂，三轴中的外侧两轴同向旋转喷浆与土拌合，中轴逆向旋转高压喷气在孔内与水泥土充分翻搅拌合，使水泥与土发生一系列物理化学反应，使软土硬结而提高地基强度。

一是三轴搅拌桩加固优点分析。

三轴搅拌桩相对单轴或双轴搅拌机械使原来已拌合的土体更加均匀，成桩直径更加有效，加固效果更优。

三轴搅拌机械施工效率高，工期大大缩短，对于施工工期要求紧的工程，此法施工特别有效，适用范围广。

二是三轴搅拌桩加固缺点分析。

地基加固施工时，将要置换出一部分泥浆，导致现场会泥泞不堪，对工地要求的文明施工造成影响。

所以如果场地允许，可以挖一基坑，将钻出的泥浆流入基坑，再由汽车运出施工现场。

二、三轴搅拌桩作为基坑止水帷幕的应用某建筑面积90798.32㎡,地下2层,地上6层,建筑高度30m,三轴水泥搅拌桩施工最大深度约为13.1m。

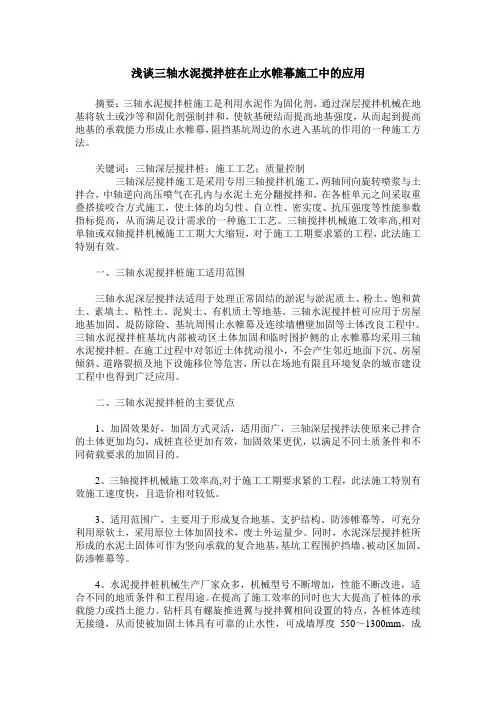

浅谈三轴水泥搅拌桩在止水帷幕施工中的应用摘要：三轴水泥搅拌桩施工是利用水泥作为固化剂，通过深层搅拌机械在地基将软土或沙等和固化剂强制拌和，使软基硬结而提高地基强度，从而起到提高地基的承载能力形成止水帷幕，阻挡基坑周边的水进入基坑的作用的一种施工方法。

关键词：三轴深层搅拌桩；施工工艺；质量控制三轴深层搅拌施工是采用专用三轴搅拌机施工，两轴同向旋转喷浆与土拌合，中轴逆向高压喷气在孔内与水泥土充分翻搅拌和，在各桩单元之间采取重叠搭接咬合方式施工，使土体的均匀性、自立性、密实度、抗压强度等性能参数指标提高，从而满足设计需求的一种施工工艺。

三轴搅拌机械施工效率高,相对单轴或双轴搅拌机械施工工期大大缩短，对于施工工期要求紧的工程，此法施工特别有效。

一、三轴水泥搅拌桩施工适用范围三轴水泥深层搅拌法适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、粘性土、泥炭土、有机质土等地基。

三轴水泥搅拌桩可应用于房屋地基加固、堤防除险、基坑周围止水帷幕及连续墙槽壁加固等土体改良工程中。

三轴水泥搅拌桩基坑内部被动区土体加固和临时围护侧的止水帷幕均采用三轴水泥搅拌桩。

在施工过程中对邻近土体扰动很小，不会产生邻近地面下沉、房屋倾斜、道路裂损及地下设施移位等危害，所以在场地有限且环境复杂的城市建设工程中也得到广泛应用。

二、三轴水泥搅拌桩的主要优点1、加固效果好，加固方式灵活，适用面广，三轴深层搅拌法使原来已拌合的土体更加均匀，成桩直径更加有效，加固效果更优，以满足不同土质条件和不同荷载要求的加固目的。

2、三轴搅拌机械施工效率高,对于施工工期要求紧的工程，此法施工特别有效施工速度快，且造价相对较低。

3、适用范围广，主要用于形成复合地基、支护结构、防渗帷幕等。

可充分利用原软土，采用原位土体加固技术，废土外运量少。

同时，水泥深层搅拌桩所形成的水泥土固体可作为竖向承载的复合地基，基坑工程围护挡墙、被动区加固、防渗帷幕等。

4、水泥搅拌桩机械生产厂家众多，机械型号不断增加，性能不断改进，适合不同的地质条件和工程用途。

近 。基坑支 护桩 内侧 距北侧 西宁道 中心 １ ｍ， 邻 为 ５层 小 ４ 止水 帷幕 方案 ４ 相
由于 本 工 程 基 坑 开 挖 深 度 较 大 ， 基坑 周 边 紧邻 重 要 道 路 、
建筑 和市政 管网 ， 基坑 支护设计 必须确 保周围环境 安全可靠 ，
同 时 还 应 做 到 经 济 合 理 ， 便 施 工 。 因 此 采 取 可 靠 的 挡 土 止 方
①２ 素填土 ② １ 粘土 ② ２粉土 ② １粉质粘 土 ③ ２粉质粘 土
④ 粉 质 粘 土 ⑤ １粉砂
１５ ７ １６ ８ １８ １ ５２ ． １ ３ １ ８
４ １ ０ ２．７ ５
４３ ０ 。 ×１ 一 ２０ ０ ×１ １０ ０ １ ｘ ３３ ０ ｘ１ １０ ０ ． ｘ１ 一
密 集 建筑群 ， 周边 重 要 的市政 管 线复 杂繁 多， 距离 基 坑较 且
区 ； 东 侧 贵 阳 路 中 心 ２ ＿ｍ ， 邻 为 ３ 距 ７５ 相 ０层 高 层 住 宅 小 区 ； 距 南 侧 兰 州 道 中 心 １ ｍ ， 邻 为 ５ ７层 小 区 ； 西 侧 昆 明 道 ５ 相 ～ 距 中心 ２ ｍ ， 邻 为 ５层 小 区 。坑 底 标 高 分 别 为 一１ ．０ ｍ 、一 ０ 相 ４４ ０
体渗透 系数 Ｋ见表 １ ：
表 １土层 分布及 土体渗透 系数 Ｋ值
层 序 及 岩 性 一 般厚 度 （ ＫＪ 垂 直 ）ｍ／ Ｋ／ 水 平 ）ｍ／ 渗 透 性 ｍ｝ ＿（ ｃ ｓ ／｛ ｃ ｓ
１ 工 程 概 况
金德 园工程 位于 天津市和 平 区 ， 邻南 京路 。 占地面积 紧 １ ７ ２ ， 筑 面 积 １ ３ ４ ｍ 四 面 环 路 ， 通 繁 忙 ， 邻 ４ ５ ｍ 建 ６ ０３ 。 交 紧

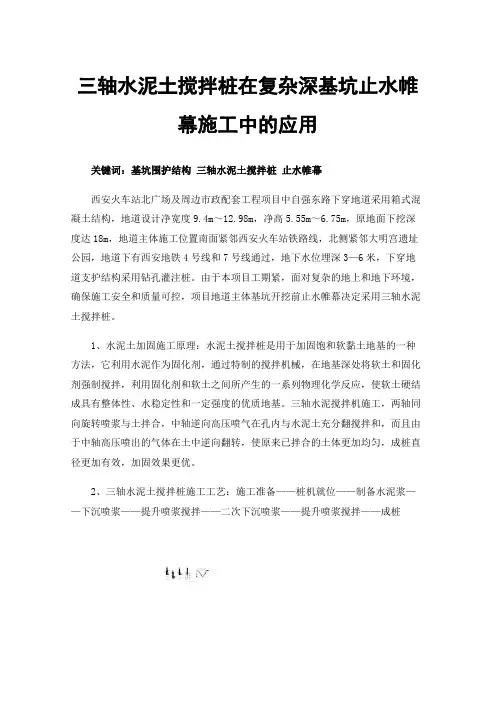

三轴水泥土搅拌桩在复杂深基坑止水帷幕施工中的应用关键词：基坑围护结构三轴水泥土搅拌桩止水帷幕西安火车站北广场及周边市政配套工程项目中自强东路下穿地道采用箱式混凝土结构，地道设计净宽度9.4m～12.98m，净高5.55m～6.75m，原地面下挖深度达18m，地道主体施工位置南面紧邻西安火车站铁路线，北侧紧邻大明宫遗址公园，地道下有西安地铁4号线和7号线通过，地下水位埋深3—6米，下穿地道支护结构采用钻孔灌注桩。

由于本项目工期紧，面对复杂的地上和地下环境，确保施工安全和质量可控，项目地道主体基坑开挖前止水帷幕决定采用三轴水泥土搅拌桩。

1、水泥土加固施工原理：水泥土搅拌桩是用于加固饱和软黏土地基的一种方法，它利用水泥作为固化剂，通过特制的搅拌机械，在地基深处将软土和固化剂强制搅拌，利用固化剂和软土之间所产生的一系列物理化学反应，使软土硬结成具有整体性、水稳定性和一定强度的优质地基。

三轴水泥搅拌机施工，两轴同向旋转喷浆与土拌合，中轴逆向高压喷气在孔内与水泥土充分翻搅拌和，而且由于中轴高压喷出的气体在土中逆向翻转，使原来已拌合的土体更加均匀，成桩直径更加有效，加固效果更优。

2、三轴水泥土搅拌桩施工工艺：施工准备——桩机就位——制备水泥浆——下沉喷浆——提升喷浆搅拌——二次下沉喷浆——提升喷浆搅拌——成桩3、施工准备：本项目三轴水泥搅拌桩施工准备主要包括施工技术准备和现场准备两个方面。

施工前组织项目工程技术人员对施工图纸进行熟悉，了解设计意图，明确施工方案，熟悉施工顺序，并对进行技术交底，明确施工图纸要求及有关质量检验标准，并做好现场测量放线工作。

现场准备工作要做好“三通一平”，机械行走路线进行加垫料夯实平整。

对地上、地下障碍物进行调查，清除地上障碍物区域，地下管网应协同归属部门协商进行改迁或采取加固等措施。

对改迁完的区域，进行素土分层夯实，确保地基承载力，为三轴搅拌机施工提供条件。

同时，按照施工进度要求提前做好材料进场准备。

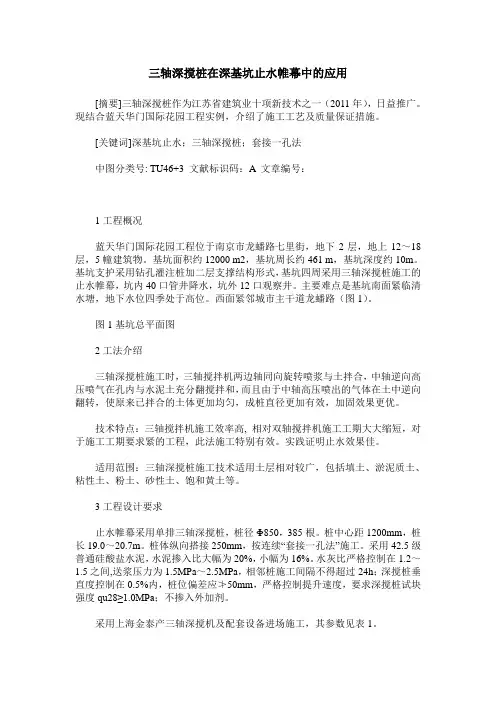

三轴深搅桩在深基坑止水帷幕中的应用[摘要]三轴深搅桩作为江苏省建筑业十项新技术之一（2011年），日益推广。

现结合蓝天华门国际花园工程实例，介绍了施工工艺及质量保证措施。

[关键词]深基坑止水；三轴深搅桩；套接一孔法中图分类号: TU46+3 文献标识码：A 文章编号：1工程概况蓝天华门国际花园工程位于南京市龙蟠路七里街，地下2层，地上12～18层，5幢建筑物。

基坑面积约12000 m2，基坑周长约461 m，基坑深度约10m。

基坑支护采用钻孔灌注桩加二层支撑结构形式，基坑四周采用三轴深搅桩施工的止水帷幕，坑内40口管井降水，坑外12口观察井。

主要难点是基坑南面紧临清水塘，地下水位四季处于高位。

西面紧邻城市主干道龙蟠路（图1）。

图1基坑总平面图2工法介绍三轴深搅桩施工时，三轴搅拌机两边轴同向旋转喷浆与土拌合，中轴逆向高压喷气在孔内与水泥土充分翻搅拌和，而且由于中轴高压喷出的气体在土中逆向翻转，使原来已拌合的土体更加均匀，成桩直径更加有效，加固效果更优。

技术特点：三轴搅拌机施工效率高, 相对双轴搅拌机施工工期大大缩短，对于施工工期要求紧的工程，此法施工特别有效。

实践证明止水效果佳。

适用范围：三轴深搅桩施工技术适用土层相对较广，包括填土、淤泥质土、粘性土、粉土、砂性土、饱和黄土等。

3工程设计要求止水帷幕采用单排三轴深搅桩，桩径Φ850，385根。

桩中心距1200mm，桩长19.0～20.7m。

桩体纵向搭接250mm，按连续“套接一孔法”施工。

采用42.5级普通硅酸盐水泥，水泥掺入比大幅为20%，小幅为16%。

水灰比严格控制在1.2～1.5之间,送浆压力为1.5MPa～2.5MPa，相邻桩施工间隔不得超过24h；深搅桩垂直度控制在0.5%内，桩位偏差应≯50mm，严格控制提升速度，要求深搅桩试块强度qu28≥1.0MPa；不掺入外加剂。

采用上海金泰产三轴深搅机及配套设备进场施工，其参数见表1。

表1三轴深搅机参数型号功率kW 转矩kN•m 转速（r/min）轴间距（mm）2KD85-3 75×2 30.6 16 6004三轴深搅桩施工工艺流程4.1测量放线1）根据业主在提供的城市坐标点，按图测放围护结构施工的控制线。

三轴搅拌桩止水帷幕在深基坑中的应用作者：邓灿忠来源：《中国房地产业》 2016年第17期文/ 邓灿忠广东坚美铝型材厂（集团）有限公司广东佛山 528200【摘要】随着城市市政建设的迅猛发展, 地下空间的开发规模也不断扩大, 出现了越来越多的深基坑工程，同时, 深基坑工程还面临着深度大、地质水文条件复杂和对周边环境保护要求日趋苛刻等问题。

本文以实际工程为例，对三轴搅拌桩止水帷幕的施工技术进行了探讨。

【关键词】三轴搅拌桩；止水帷幕；深基坑1、工程概况坚美商务大厦基坑支护工程地下室底板面标高为-13m，由于本工程基坑开挖深度较大，基坑周边紧邻重要道路、建筑和市政管网，基坑支护设计必须确保周围环境安全可靠，同时还应做到经济合理，方便施工，采用灌注桩(?1200@1400)+钢筋混凝土内支撑+ 三轴大直径搅拌桩，基坑支护灌注桩嵌入强风化不透水层3 米以上。

本工程地下水位高，砂层较厚，止水和将排水系统尤为重要，基坑开挖深度13 ～ 14m，基坑四周采用φ1.2m 钻孔桩作为挡土桩，在挡土桩的外围采用φ850mm@600mm 的大直径搅拌桩作为止水帷幕，桩长必须以打穿透水层为原则，且穿透粉细砂层进入不透水层粉化岩不少于1m。

基坑支护对地下水非常敏感，一旦有地下水渗入，容易引起较大的变形。

2、施工参数本工程止水三轴水泥搅拌桩设计桩径850mm，桩心距为600mm，搭接咬合250mm，水泥置换率为19%，水泥用量不小于200kg/m。

水泥浆水灰比1.0 ～ 1.5，采用两搅两喷施工工艺。

桩体固化剂均采用32.5R 普通硅酸盐水泥，下沉速度控制在0.5 ～ 1.0m/min，提升速度控制在1.0 ～ 2.0m/min。

因本工程地质条件特殊，搅拌桩需要穿过强风化层插入中风化岩不小于3m。

搅拌桩施工前进行试桩，以确定搅拌桩入岩和施工过程中的施工参数。

3、三轴搅拌桩施工中控制的重点难点分析3.1 开挖导槽导槽起到初步导向、存储浆液的作用，沟槽宽度根据围护结构厚度确定，根据三轴搅拌桩桩位中心线用PC200 挖机开挖槽沟，沟槽尺寸为宽1.4m，深1 ～ 1.2m, 并清除地下障碍物。

ｍ
］ ｌ
Ｉ
Ｌ
，
７施工部署 ．
量 ） ，外 加 剂 木 质 素 磺 酸 钙 ，用 量 为 水 泥 用 量 的 Ｏ ～ － ２
０２ ％ 。 ．５
水泥搅拌桩和灌注桩总体数量较多 ，是 前期施工的主要 内容 ， 二者平面距离较 近 （ 静距为 １０ ｍ）有相互影响的可 ｍ ０ 能 ，若钻孔桩在前会出现扩孔和偏差造成搅拌桩难 以下钻 。 若 二者同时施工或没有足够时间间隔 ，搅拌桩对土体的扰动 及形成 的水压会造成灌注桩成桩不利 （ 易造成塌孔 ）。基于
层 号 ①
岩 土名 称 杂 填土
土 层厚 度 １６ ．２
极 限侧 阻力 标 极 限端 阻 力标 值 Ｏ Ｉ （ｐ ） 准 值 Ｏ ＫＫ ａ Ｓ ＫＫ ａ Ｐ （ｐ ） ６
② ③
④ ⑤
粉质 粘土 粉 土
粉质 粘 土 粉 土
６ ６ ．２ ３８ ．
９ ３ ．２ ３５ ．
９ 喷浆、搅拌成桩 ． ６ 根据土质情况按计算速率 ，放松卷扬机使搅拌头自上而 下切土拌和下沉 ，直到钻头下沉钻进 至桩底标 高。钻杆在下 沉和提升时均 需注入水泥浆液 ，每次下降时喷浆６ ％ ，提升 ０ 时 喷 浆 ４％ 。 钻 机 钻 进 和 提 升 速 度 宜控 制 在 ０ ～ ０ ． ６ １ ｍ ｍ． ． ／ｎ ０ ，按技术交底要求均匀、连续注入拌制好 的水泥浆 液， 钻杆提升完毕时 ， 设计水泥浆液全部注完。 ９７ ．施工记录施工过程中 ，由专人负责填写施工记录 ，施
４地基土层特征 ．
体系 。工程绝对标 高２． ０ ０ ０ ，钻孔灌注桩外围设置三轴搅拌 ８ 桩止水帷幕 ，三轴水泥搅拌桩有效桩长 侣ｍ，设计参数为 ： ｑ８ ０ ０ 三轴水泥土搅拌桩 ，单桩 直径 ８ Ｏ ｂ ５ ＠１ ０ ２ ５ ｍｍ，组间咬 合 ８０ ５ ｍｍ （套 打 一 根 ） ， 组 内 咬 合 ２ ０ ５ ｍｍ， 桩 心 距 ６０ ０ ｍｍ，有效桩顶标 高为 一 ．０ ，桩数 １ ６ ，总 ４ ７ 立方 １ ０ ８ 组 ５ ７８ 米。采用 Ｐ ２５ ３ ．级普通硅酸盐水泥 ，水灰比 １ ＿１ ，水泥掺 ． ． ５ ７ 量为 ２ ％。本工程设降水井９ ０ 口，直径７ ０ Ｏ ｍｍ，井深 １ｍ， ５ 设观测井 ６ 口，直径７ ０ Ｏ ｍｍ，井深 １ ｍ。基坑平面图如下 ： Ｏ

探讨三轴水泥搅拌桩止水帷幕在建筑深基坑中的应用摘要：三轴水泥搅拌桩是利用水泥作为固化剂的主剂，利用搅拌桩机将水泥喷入土体并充分搅拌，使水泥与土发生一系列物理化学反应，致软土硬结而提高基础强度，从而起到提高地基的承载能力形成止水帷幕，阻止基坑周边的水进入基坑的一种有效的方法。

关键词：三轴水泥搅拌桩；技术要求；止水帷幕伴随着现代化建筑物不断地向地下发展，对基坑围护的要求也越来越高。

现在的高层大多数采用了咬合桩和地下连续墙的形式进行基坑围护，这样一来施工周期长，而且造价也高，会增加整个工程项目的施工成本。

三轴搅拌桩作为一种新型的基坑围护形式，比起前者不仅占地面积小、环境污染小、隔水性好而且施工成本低。

随着这种工艺的不断完善和成熟，在国内的地下工程的施工中得到了越来越广泛的应用。

三轴水泥搅拌桩加固原理是基于水泥加固土的物理化学反应过程。

普通硅酸盐水泥主要是由CaO、SiO2、Fe2O3、Al2O3等组成，当与软土充分拌和后，很快便与软土中的水发生水解和水化反应，生成氢氧化钙、水化硅酸钙、水化铝酸钙及水化铁酸钙等化合物。

这些化合物形成了悬浮的溶液，具有胶结作用，凝结后形成水泥土的胶结强度。

从而不仅提高了地基的承载能力而且形成了优良的止水帷幕。

以下以杭州江干区三福路公交中心站项目实例说明。

1、工程基坑概况三福路公交中心站地上6层、地下2层，大致呈长方形设计。

工程桩采用钻孔灌注桩，基坑支护采用钻孔灌注桩排桩结合一道钢筋砼内支撑方案，排桩外设置1排φ850@600三轴水泥搅拌桩止水帷幕；地下水采用管井疏干降水，坑外采用管井控制性降水；地上为1~6层的框架结构用房。

其中地下建筑面积6020.44平方米。

地下室区域基坑实际开挖深度：按周边基础承台垫层底计为-11.1m～-11.5m，集水井靠基坑边位置按集水井基础垫层底计为-11.7m，基坑内部集水井、电梯井区“坑中坑”相对基础底板垫层底挖深1.2m~1.35m；2、场地工程地质条件及施工难点分析2.1 地质情况根据浙江省交通规划设计研究院提供的本工程《详细勘察阶段岩土工程勘察报告》，基坑支护涉及的地表下近60m范围内的场地土层结构自上而下情况如下：（1）10层杂填土：灰色，松散，以粉性土为主，含碎石，植物根茎及生活垃圾，硬杂质含量大于25%，局部块石较大，可达10cm以上。

２ ２水 文地质 ． 天 津 直 径线 胜 利 路 段 （ Ｋ４ ５ ．５ Ｄ ＋ｌ ８ ２ ～ 隧道 内表 层地 下水类 型 为第四 系孔 隙潜 Ｄ ＋ ２） Ｋ４ ２ ３ 明挖 隧 道 位 于 天津 市胜 利 路 正 水 。 存于 第 Ⅱ陆 相 层及 其以 下 粉砂 及 粉土 赋 下方 ， 跨 胜 利 路 ， 斜 两端 连 接 滨 海 道 明挖 段 中的地 下水 具 有微 承 压性 ， 微承 压 水 。 为 和 昆 仲 明挖 段 。 潜 水 地 下 水 位 埋 藏 较 浅 ， 测 期 间 水 勘 胜 利 路 明 挖 隧 道 Ｄ Ｋ４＋１ ２ 位 埋 深 约 为０． ～４ ８ 高 程 １ ７ ８． ５ ５～ ９ ． ｍ（ ． ７～一１ ． ＤＫ４ ２ 段采 用 ８ ０ ｌ ０ 钻孔 灌注 桩＋ ＋２ ３ ０ ＠ ００ ４ ｍ） 潜 水 主 要 依 靠 大 气 降 水 入 渗 和 地 表 ５ 。 巾８ ０ ０ 三轴 深 层 水 泥 搅拌 桩 作 为 围护 水 体 入 渗补 给 ， 位 具 有 明显 的 丰 、 水期 ５ ＠６ ０ 水 枯 结构 及 止水 帷幕 ， Ｋ４ ．５ Ｋ４ ２ ３ 变 化 ， 季 节 影 响 明显 。 Ｄ ＋１ ８ ２ ～Ｄ ＋ ２ ５ 受 段 水 泥 搅拌 桩 桩 长 为３ ． ｍ， 底标 高 为 一 ４０ 桩 微 承 压 水 以 冲 积 层 ⑤［ ｌ粉 质 黏 土 、 ２】 ⑤ ３１． ７ｍ 。 ［ １ 土 为相 对 隔 水 顶板 。 【 １、 ３ 】 １］ 黏 ⑤ ３ 】 ⑥【 ｌ粉
！！ Ｑ
Ｑ：
Ｓｃｉ ｃｅ ｅｎ ａｎ Ｔｅ ｄ ｃｈｎ ｏｇｙ ｎ ｏｌ Ｉ ｎｏｖａｔｏｎ ｉ Ｈｅｒ ｌ ａｄ
工 程 技 术
三轴 深 层 搅 拌 桩 在 天 津 直 径 线深 基坑 开 挖 止 水 帷 幕 中 的应 铁 工程有 限公司 北 京 １ ０ １ ） ０ ０ ８

三轴深层搅拌桩在深基坑止水帷幕中的应用三轴深层搅拌桩在深基坑止水帷幕中的应用三轴深层搅拌桩在深基坑止水帷幕中的应用【摘要】：本文根据实例工程介绍了三轴深层搅拌桩在深基坑止水帷幕中的应用，并对三轴搅拌桩的优点、施工工艺及质量控制等方面的进行了简要的分析与总结，确定该工法能在复杂周边环境和水文地质条件下达到止水隔水的目的，为此类工法在深基坑中应用和推广提供一些参考经验。

【关键词】：三轴；深层搅拌桩；深基坑；水帷幕中图分类号：TV551.4文献标识码： A 文章编号：引言水泥土深层搅拌桩是加固软土地基的一种新方法,它是利用水泥、水玻璃等材料作为固化剂，通过深层搅拌机械,将软土和固化剂强制搅拌,利用固化剂和软土之间所产生的一系列物理一化学变化过程,使软土硬结成具有整体性、水稳性和一定强度的桩体。

一、工程性质与场地条件1.工程概况本工程项目位于广东省广州市海珠区，广州地铁四号线与八号线交汇站万胜围站A出口周边地块，万胜围地铁站A出口西侧，北临新港东路，东面临70米宽规划路，与大型住宅小区城市花园邻近。

基坑呈“7”字形，分为A、B、C三个区，其中A区基坑呈平行四边形分布，东西向长185m，南北向长约131m，基坑面积约23779，坑深15.45m；B区基坑大致呈长方形分布，东西向宽67.6m，南北向宽136m，面积9276，坑深15.45m；C区基坑呈长方形分布，东西向宽约28.5m，南北向宽约67m，面积1893，坑深7.35m。

B区基坑的北侧、C区基坑的西侧分别与A区基坑贯通。

2.工程地质条件根据基坑工程详勘场地范围揭露地层的形成时代、成因、岩性、风化程度等，将本工程场地范围内的岩土层分为七个大层，依次为：杂填土；海陆交互相沉积层残积层；基岩全风化带；基岩强风化带；基岩中风化带和基岩微风化带。

基坑坑底基本位于淤泥质砂层，该层渗透性强。

止水效果不好将严重危及周边建筑、道路及地下管线等的安全。

三轴深层搅拌桩止水帷幕施工1.施工设备采用三轴搅拌机现场连接钻杆的方式对排桩围护结构外侧土体进行三轴深层搅拌桩加固施工。

三轴水泥搅拌桩止水帷幕在深基坑施工中的应用顾敬华摘要：随着社会的发展和进步，如今城市化的加快也印证着我们的建设水平一天天的增强，如今，对地下空间的开发和利用越来越多，因此在建筑工程中深基坑工程也越来越多，为了更好地进行相关工程的建设，三轴水泥搅拌桩止水帷幕技术也得到的越来越多的应用，本文就三轴水泥搅拌桩止水帷幕的实际应用进行分析，以期对该技术的发展做出贡献。

关键词：三轴水泥搅拌桩；止水帷幕技术；应用探讨前言在进行深基坑施工的时候，常会因为水汽、软泥等因素对建筑基础造成影响，为了解决这些问题并减少施工中的危险因素，就需要将合理处理地下的软泥与水汽，而这都能通过运用三轴水泥搅拌桩止水帷幕技术来解决。

1、三轴水泥搅拌桩止水帷幕技术的工作原理三轴水泥搅拌桩止水帷幕技术是深基坑施工中很重要的一个施工技术，它能够有效处理软土基础项目施工，它所采用的固化剂主要是水泥。

该技术为了提高地基强度，通过三轴搅拌桩机将水泥喷入土内并与软土搅拌均匀，从而使软土硬结。

通过这种技术能够使地下主体形成一个整体，并形成一个屏障，它能有效阻隔开基础内外的水汽，这就是止水帷幕。

在深基坑施工中合理运用这种技术能够有效保障工程的建设安全。

2、该技术在应用过程后中的难点2.1、地质情况方面地质情况的好坏对于三轴水泥搅拌桩止水帷幕技术在施工中的实际应用是有很大的影响的，因此必须要在施工前对当地地质情况进行详细的考察。

因为该技术主要作用就是为了加强深基坑的硬度，所以它主要应用在深基坑施工当中。

为了充分发挥止水帷幕的防护作用，要在实际施工之前对施工现场的地质进行调查，并选取最适合施工的点位，以保证后续基坑搅拌的顺利实施。

2.2、施工区域方面在三轴水泥搅拌桩止水帷幕技术的实际应用当中，另一个大的技术难点就是施工区域。

因为在实际施工当中，各个基坑的深度和大小都是不同的，这就导致了施工区域普遍存在面积狭小的特点，极不利于该技术的实施，所以一定要选择专业的技术人员进行技术施工，这样才能保障工程的建设进度和建设质量不受影响。
