电学计算题专题(整理后)

1.饮水机是一种常见的家用电器，其工作电路可简化为如图1所示的电路，其中S是一个温控开关，当开关S接a时，饮水机正常工作，将水迅速加热；当水达到一定温度时，开关S 自动换到b，饮水机处于保温状态，若饮水机正常工作时发热板的电功率为550 W，而保温时的发热板的功率是正常工作时电热板功率的0.1倍，求电阻R1的阻值.【答案】190Ω图12.在如图2的电路中，已知滑动变阻器的最大阻值为18Ω，电流电压恒为6 V，灯泡上有“6 V3 W”的字样.图2(1)闭合S1、S2滑片P滑到b端时，电流表示数为1 A，求电阻R1的值.(2)闭合S1断开S2，滑片P滑到a端时，电压表的示数为多少?电阻R上消耗的电功率是多大?【答案】(1)12Ω(2)2.4 V，0.48 W3.如图3所示的电路中，滑动变阻器R3的最大阻值是20Ω，电源电压为8 V且保持不变，当滑动变阻器的滑片P移至a端时，将S1闭合，S2断开，电流表的示数为0.8 A，当滑动变阻器滑片P移至b端时，将S1、S2都闭合，电流表的示数为2A，求：R1、R2的阻值.图3ΩΩ.I U R 108082===则解：(1)当滑片P 移至a 端，闭合S1，断开S2时，R3连入电路的阻值为0，R1短路，只有R2连入电路，其等效电路为图4(a)所示(2)当滑片P 移至b 端，闭合S1、S2时，R2短路，R1与R3并联，且R3=20Ω，其等效电路如图4(b)所示I3=8/20 A=0.4 AI2=2A-0.4 A=1.6 AR3=U/I3=8/1.6Ω=5Ω图44.如图5所示电路，电源电压U=4.5 V 且保持不变，R 1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0～0.6 A ，电压表量程为0～3 V ，通过分析计算：说明变阻器R2允许的取值范围图5解：(1)当滑片P 向左端移动时，R2减小，电路中电流增大，R2两端的电压减小，电流表的量程为0～0.6 A ，即电路中的电流最大值为0.6 A ，那么此时R2接入电路中的值为最小值、R2minU1=I1·R1=0.6×5 V=3 VU2=4.5 V-3V=1.5 V∴R2min=U2/I2=1.5/0.6Ω=2.5Ω(2)当滑片P 向右端移动时，R2增大，R2两端的电压增大，电压表的量程为0～3 V ，即R2两端的电压最大值为3 V ，此时R2接入电路中的阻值为最大值R2maxU ′1=4.5 V-3 V=1.5 VI ′1=1.5/5 A=0.3 A∴R2max=U ′/I ′2=3/0.3Ω=10Ω综上所述R2的取值范围为2.5Ω≤R2≤10Ω.2020.R U L =+∴⎩⎨⎧==⎩⎨⎧==Ω1063010L L R V U ΩR V U （舍去）或W .W R U P P L 6310622====额额实t 0020R U R =V V t QR U 22604846000=⨯==∴ΩΩ43562219848400=⨯=⨯=∴U U R R R 5.如图6所示电路，电源电压U 恒定且小于10 V ，R1=1 5Ω，滑动变阻器的最大阻值为20Ω，小灯泡L 的电阻小于15Ω，当开关S 断开，滑动变阻器的滑片位于b 端时，○A 表示数为0.2 A ，当开关S 闭合，滑动变阻器的滑片位于a 端时，○A 表示数为1 A ，且小灯泡正常发光，求小灯泡的额定功率(忽略温度对灯丝电阻的影响).图6解：(1)当开关S 断开，滑动变阻器置于b 端时，灯泡与RL 串联①(2)当开关S 闭合，滑动变阻器置于a 端时，灯泡与R1并联115=+U R U L ②解①②式方程组得 此时灯泡正常发光则U 额=6 V6.如图7所示是一个电热毯示意图，R0是电热毯中的电阻丝，R 是与电阻丝串联的电阻，电热毯上标有“220V100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关.(1)用学过的公式推理说明开关S 断开时，电热毯是处于加热状态还是保温状态?(2)若要求在保温时电流通过电阻丝R0每1分钟有60 J 的电能转化为内能，电阻R 的阻值为多大?【解析】(1)当S 闭合时，R0的功率，P0=U2/R0当S 断开时，R0的功率，P ′0=U20/R0 图7∵U0＜U ∴P ′0＜P0即S 断开时，电热毯处于保温状态.(2)电阻丝的电阻R0=U2额/P 额=2202/100Ω=484Ω保温状态时，电阻丝两端的电压为U0R 两端电压 UR=220 V-22 V=198 V492112221222=⋅⎪⎪⎭⎫ ⎝⎛==∴P P R R U R I P 222122*********⎪⎪⎭⎫ ⎝⎛=∴=⎪⎪⎭⎫ ⎝⎛∴R U I R U R I ΩΩ332632332122221=⨯⨯==∴=I U R R U I 即A A R U I 236222===ΩΩ6233221221=-⨯=-⋅=∴I I R I R 7.如图8所示的电路中，电源电压保持不变，闭合开关S ，已知当滑片P 分别滑至a 端和b 端时，电阻R1消耗的电功率之比为P1∶P2=9∶4，当滑片在a 端时，电流表示数为3 A ，滑片P 在b 端时电压表示数为6 V ，求：(1)R1的阻值和滑动变阻器的最大阻值R2；(2)电源电压是多少伏?图8【解析】(1)当滑片P 在a 端时P1=I21R1当滑片P 在b 端时I2=U2/R2滑片在a 端时U=I1·R1滑片在b 端时U=I2(R1+R2)I1·R1=I2(R1+R2)(2)由I=U/R 得U=I1·R1=3×6 V=18 V8.如图9所示的电路中，电源电压为12 V 且保持不变，滑动变阻器最大值为R2，闭合开关S 后，当滑动变阻器的滑片P 由a 端向b 端滑动时，○A 表示数由1.5A 变为0.5 A.求：图9(1)滑动变阻器的最大阻值.(2)电压表的示数的变化范围.(3)滑动变阻器的滑片P滑到b端时，通电2minR1产生的热量.【答案】(1)16Ω(2)0～8 V(3)240 J9.如图10所示，灯L1标有“6V3W”灯L2标有“12V4W”，将开关闭合后L1恰好正常发光，求：(1)电压表示数.(2)电流表A2的示数. 图10(3)灯L2的实际功率和L2通电1min产生的热量.【答案】(1)6 V(2)0.17 A(3)60 J10.如图11所示，电源电压为6 V且保持不变；灯L1上标有“8V8W”字样，滑动变阻器的最大阻值为20Ω.图11(1)当滑片P移到b端，开关S1闭合，S2断开时，○A示数为0.2 A，求电压表的示数和L2的电阻.(2)当滑片P移到a端，开关S1、S2均闭合时，求灯L1消耗的实际功率和电流表的示数. 【答案】(1)4 V，10Ω(2)4.5 W，0.6 A。

电学计算专题一．解答题（共20小题）1．在图所示的电路中，R1的阻值为20欧，滑动变阻器R2标有“20欧，1安”的字样，电压表有“0～3伏、0～15伏”两个量程，电流表有“0～0.6安、0～3安”两个量程．移动滑动变阻器的滑片p至最左端，闭合电键S，电流表示数为0.3安．求：（1）电源电压．（2）移动滑动变阻器的滑片p，当电流表示数为0.2安时，电阻R1消耗的电功率．（3）现有三个定值电阻，分别为4欧、6欧和11欧，设想从中选择一个电阻来替换R1，要求闭合电键S，在移动滑动变阻器滑片p的过程中，两电表指针分别能达到某量程的满刻度，且电路能正常工作．①应选用_________欧的电阻代替电阻R1．②通过计算求出满足题目要求滑动变阻器R2的使用范围．2．在如图所示电路中，电源电压为9伏不变，电压表量程0～3伏、电流表量程0～0.6安，定值电阻R1=20欧，滑动变阻器标有“15Ω 2A”字样．闭合电键．求：①电流表的读数为0.4安时，电阻R1两端的电压．②滑动变阻器R2允许接入电路的最大阻值．③为了使移动滑片的过程中各电表能分别达到最大值，现选取合适的定值电阻R替换定值电阻R1，求出符合要求的R的取值范围．3．（2008•上海）在图所示的电路中，电源电压为15V且不变，滑动变阻器R2上标有“20Ω 2A”字样，闭合电键S后，电流表的示数为0.2A，电压表的示数为2V．求：（1）滑动变阻器R2连入电路的阻值；（2）电阻R1消耗的电功率P1；（3）现有阻值为15Ω和24Ω的两个电阻，请从中选择一个来替换电阻R1，要求：在移动变阻器的滑片P的过程中，使电流表和电压表的示数分别能达到某个量程的最大值，且电路能正常工作．①应选择的电阻阻值为_________Ω．②满足上述要求时，变阻器R2连入电路的阻值范围．4．如图所示，R2为“50Ω 2A”字样的滑动变阻器，闭合电键后，电压表V的示数为6 伏，电流表A1的示数为0.5 安，电流表A2的示数为2.0 安．求：（1）R1的电阻值；（2）请判断电表使用的量程：其中电流表A1的量程_________安（选填“0～0.6安”或“0～3安”），电压表V的量程_________伏（选填“0～3伏”或“0～15伏”）；（3）在移动滑动变阻器滑片P的过程中，使两电流表的示数同时能达到各自的最大值，则应选用电阻值为_________欧代替电阻R1；（4）电阻R1替换后，在电路正常工作时滑动变阻器的阻值范围．（写出计算过程）5．在图所示的电路中，电源电压为7.5V且不变，R1的电阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，闭合电键S后，电压表的示数为2.5V．求：（1）滑动变阻器R2连入电路的阻值．（2）电阻R1消耗的电功率P1．（3）如果电路中电压表、电流表都使用小量程，为了不损坏电压表、电流表，保证电路正常工作，变阻器R2连入电路的阻值范围．6．在如图所示的电路中，电阻R1的阻值为10欧，滑动变阻器上标有“20欧2安”字样．电源电压为7.5伏且不变．闭合电键S，电流表A的示数为0.5安．求：①R1两端的电压．②R2接入电路的电阻阻值．③移动滑动变阻器的滑片使电流表和电压表的示数分别达到所选量程的最大值〔电流表（0﹣0.6安）、电压表（0﹣3伏）〕，且电路能正常工作．求满足上述要求时，R2接入电路中的阻值范围．7．在如图所示的电路中，电压表V1的量程（0～3伏），电压表V2的量程（0～15伏），电源电压16伏保持不变，滑动变阻器R2上标有“100Ω1A”字样，R1的阻值10欧．闭合电键S后，电压表V1的示数为2伏，求：①此时电流表的示数I．②此时滑动变阻器R2消耗的电功率P2．③请用定值电阻来替换电阻R1．要求：移动变阻器的滑片P，使所有电表的示数都能达到各自的最大值，且电路能正常工作．第一，符合上述条件的定值电阻阻值：_________．第二，满足上述要求时，变阻器R2连入电路的阻值范围．8．如图所示的电路中，电源电压为18伏不变，滑动变阻器R2上标有“20Ω2A”字样，闭合电键S，电流表A的示数为1安，电压表示数为4伏．求：①电阻R1的阻值．②电路中的最小电流I最小．③在电压表和电流表不改变量程的情况下，为使电路正常工作，滑动变阻器R2连入电路的阻值范围．9．在图（a）所示的电路中，电源电压为15伏且不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω1A”字样．闭合电键S后，电流表A的示数为0.8安．求：①电阻R1两端的电压U1．②电压表V的示数U2．③移动变阻器的滑片P，当电压表的示数如图（b）所示，若电路正常工作，则求此时变阻器连入电路中的电阻R2′．10．在图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω2A”字样，闭合电键S，电流表示数为0.2A．求：（1）电压表的示数．（2）电阻R2连入电路的阻值．（3）R1消耗的功率．（4）若移动滑动变阻器滑片P到某位置时，发现电压表和电流表中有一个已达满刻度，求此时电压表和电流表的示数．11．在如图所示的电路中，电源电压6伏保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电流表和电压表的大量程均已损坏．闭合电键后，当电压表V的示数为1.6伏时，电流表A的示数为0.20安．求：（1）电阻R1的阻值．（2）不移动滑片，通电10秒钟电阻R1消耗的电能．（3）在保护电路的情况下，R1可以达到的最大电功率．12．如图电路中，电源电压为6V不变，滑动变阻器R2的阻值变化范围是0～20Ω，两只电流表的量程均为0.6A．当开关S闭合，滑动变阻器的滑片P置于最左端时，电流表A1的示数是0.4A．（1）求电流表A2的示数及R1的阻值；（2）在保证电流表安全的条件下，电路允许消耗的最大功率是多大？滑动变阻器连入电路的电阻不得小于何值？13．在图所示的电路中，电源电压为20伏且不变，电阻R1的阻值为25欧，滑动变阻器R2上标有“20Ω2A”字样．闭合电键S，电流表的示数为0.5安．求：①电阻R1两端的电压U1．②电阻R1消耗的功率P1．③现从阻值分别为10欧、20欧、30欧的电阻中选一个替换电阻R1，同时将一电压表接入电路中，要求：在移动变阻器滑片P的过程中，两电表的指针均能达到某量程的满刻度处（在这过程中电表位置及量程都不能改变），且电路能正常工作．满足以上条件时：第一，替换电阻的阻值为_________欧．第二，电流表选择_________量程、电压表选择_________量程；电压表接到_________处（选填“ab”、“bc”或“ac”）．第三，计算出滑动变阻器接入电路的阻值范围（要有计算过程）．14．在图所示的电路中，电源电压保持不变，滑动变阻器R2上标有“20Ω，3A”字样，各电表的量程选择合理．闭合电键后，当滑动变阻器的滑片P恰好在中点位置时，电流表A1和电流表A的示数分别如图中的（a）、（b）所示．求：（1）电源电压．（2）电阻R1的阻值．（3）滑动变阻器R2工作时消耗的最小功率．（4）在滑动变阻器滑片P从b点开始向左缓慢移动过程中，当电流表A2的指针偏离刚移动时原刻度线的角度恰好等于电流表A1的指针偏离零刻度线的角度的一半时，滑动变阻器R2接入电路中的阻值是多少？15．在图所示的电路中，电源电压为15伏且不变，电阻R1的阻值为20欧，滑动变阻器R2上标有“100Ω1A”字样．闭合电键S，电流表的示数为0.5安．求：（1）电阻R1两端的电压．（2）此时滑动变阻器R2消耗的电功率P2．（3）在移动变阻器滑片P的过程中，要求电路及电表均能正常工作，分别计算滑动变阻器R2在不同情况下允许连入电路的可能阻值范围．16．在图所示的电路中，电源电压保持不变．滑动变阻器R1上标有“30Ω，5A”字样．闭合电键后，当滑动变阻器的滑片P在中点位置时，电流表A2的示数为1安，电流表A1的示数如图所示．求：（1）电源电压．（2）电阻R2的阻值．（3）现在用一个电阻R来替换R2，要求：在移动变阻器滑片P的过程中，使电路中有两个电表的示数分别达到某个量程的最大值，且电路能正常工作．求替换电阻R的阻值，当电表示数为最大时，滑动变阻器R1接入电路中的阻值是多少？17．如图（a）所示的电路中，电源电压为6伏且不变，电阻R1为15欧，滑动变阻器R2上标有“50Ω2A”字样．闭合电键S后．求：（1）通过电阻R1的电流；（2）当移动滑动变阻器R2的滑片P至某点，电流表A的示数如图（b）所示，求此时变阻器R2所消耗的功率；（3）在移动滑动变阻器R2滑片P的过程中，两电表的指针分别能达到满刻度处（可改变电表的量程），且电路能正常工作．求此时滑动变阻器R2连入电路的阻值．18．（2009•上海）如图所示的电路中，电源电压保持不变，滑动变阻器R2上标有“100Ω1A”字样．闭合电键S后，电流表A的示数为0.5安，电压表V l的示数为10伏，电压表V2的示数为6伏．求：（1）定值电阻R1的阻值．（2）此时滑动变阻器R2消耗的电功率P2．（3）请用定值电阻来替换电阻R1，并选择合适的电表量程．要求：在不更换电表量程的情况下，移动变阻器的滑片P，使所有电表的示数都能达到各自的最大值，且电路能正常工作．第一，符合上述条件的所有可能的定值电阻阻值：_________．第二，满足上述要求时，电流表示数的最小值．（写明必要理由）图18 图1919．在图所示的电路中，电源电压为18伏且不变，电阻R1的阻值为30欧，滑动变阻器R2上标有“50Ω2A”字样．闭合电键S，电流表的示数为0.4安．求：（1）电阻R1两端的电压．（2）电阻R1消耗的电功率P1．（3）现有三个定值电阻，分别为A（40欧）、B（20欧）、C（10欧），请从中选择一个来替换电阻R1，并选择合适的电表量程．要求：在移动变阻器滑片P的过程中，不更换电表量程，两电表的指针分别能达到满刻度处，且电路能正常工作．①请选择电表使用的量程：电流表量程_________安，电压表量程_________伏．②应选用电阻_________（选填字母）代替电阻R1．③满足上述要求时，变阻器R2连入电路的阻值范围．20．如图所示电路中，滑动变阻器的阻值变化范围是0～20欧，电源电压为4.5伏．当电流表的示数是0.5A时，电压表的示数是2V．已知电流表的量程是0～0.6A，电压表的量程是0～3V．为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．图20答案与评分标准一．解答题（共20小题）1．在图所示的电路中，R1的阻值为20欧，滑动变阻器R2标有“20欧，1安”的字样，电压表有“0～3伏、0～15伏”两个量程，电流表有“0～0.6安、0～3安”两个量程．移动滑动变阻器的滑片p至最左端，闭合电键S，电流表示数为0.3安．求：（1）电源电压．（2）移动滑动变阻器的滑片p，当电流表示数为0.2安时，电阻R1消耗的电功率．（3）现有三个定值电阻，分别为4欧、6欧和11欧，设想从中选择一个电阻来替换R1，要求闭合电键S，在移动滑动变阻器滑片p的过程中，两电表指针分别能达到某量程的满刻度，且电路能正常工作．①应选用6欧的电阻代替电阻R1．②通过计算求出满足题目要求滑动变阻器R2的使用范围．考点：电功率的计算；欧姆定律的应用。

专题十二 电学综合计算题题型一：电学基础计算1．（2021·广东中考真题）如图甲电路，电源电压不变，闭合开关S ，将滑动变阻器R 的滑片P 由a 移动到b 时，R 0的电功率和电流的P-I 关系图像如图乙所示，求： （1）电源电压；（2）滑动变阻器的最大阻值。

【答案】（1）9V ；（2）72欧 【详解】解：（1）当滑片P 在b 端时，只有R 0工作，电流最大为b 0.5A I =电源电压为b 4.5W =9V 0.5A P U I == （2）R 0的阻值为0b 9V 18Ω0.5AU R I === 当滑片P 在a 端时，电阻最大，电流最小，此时a 0.1A I =总电阻为a 9V 90Ω0.1AU R I ===总 滑动变阻器最大电阻为0=90Ω18 Ω72ΩR R R -=-=总滑答：（1）电源电压为9V ；（2）滑动变阻器的最大阻值为72Ω。

2．（2021·江苏扬州市·中考真题）如图所示为模拟调光灯电路，电源电压恒为6V ，灯泡标有“2.5V0.5A”字样（灯阻值不变），滑动变阻器标有“20Ω1A ”字样， （1）求灯泡正常发光时的电功率；（2）求灯泡正常发光时滑动变阻器接入电路的阻值； （3）该电路设计是否有缺陷?如有，请给出解决办法。

【答案】（1）1.25W ；（2）7Ω；（3）见解析 【详解】解：（1）灯泡正常发光时的电功率P L =U L I L =2.5V×0.5A=1.25W（2）灯泡正常发光时通过电路的电流是0.5A ，滑动变阻器接入电路的阻值L 6V V=0.5AU U U R I I -==滑滑-2.5=7Ω （3）因为当灯泡正常发光时，滑动变阻器接入电路中的电阻不为零，所以不足是：再移动滑动变阻器的滑动片时，可能会使灯泡烧坏；改进的措施：串联一个保护电阻。

答：（1）灯泡正常发光时的电功率是1.25W ；（2）灯泡正常发光时滑动变阻器接入电路的阻值是7Ω； （3）见解析。

2024年九年级中考物理专题复习：电学计算题1．如图所示电路，设电源电压不变，灯丝电阻不随温度变化。

当只闭合开关S1时，电流表的示数是I1。

当只闭合开关S2时，电流表的示数是I2。

当开关S1、S2都闭合时，灯L正常发光，电流表的示数为I3。

当开关S1、S2都断开时，电流表的示数是I4，电压表V1、V2示数之比为3∶1，此时R L消耗的电功率为0.5W；已知I1∶I2＝3∶1，求：（1）电阻R1∶R2；（2）电流I3∶I4；（3）电路总功率的最大值P m。

2．如图甲是饮水机简化的电路图。

它有“加热”和“保温”两挡，其中R1为发热电阻，R2为定值电阻。

如表是该饮水机的相关技术参数。

图乙是实验室电能表的示意图。

已知饮水机在保温挡和加热挡工作时，发热电阻R1的电功率之比为1∶121。

[已知c水=4.2×103J/(kg•∶)，ρ水=1.0×103kg/m3，不考虑温度对电阻的影响]求：（1）储水罐注满水时，水温升高50∶，需要吸收多少热量？（2）电阻R2的阻值是多少？（3）在测试时将其他用电器都关闭，只将饮水机置于加热挡工作，发现电能表的转盘在3min 内转了50转，则此时实验室电路的实际电压是多少？额定电压220V加热挡额定功率605W额定频率50Hz储水罐容积0.8L3．南宁轨道交通的开通运营，大大方便了市民的出行。

某学校组织同学们收集到地铁机车在某段运行区间内的相关数据如表：根据表中信息，回答下列问题。

（1）该区间内，地铁机车以60km/h的速度运行30km，需要多长时间？（2）该区间内，地铁机车运行30km消耗多少电能？4．某型号电烤箱的加热和保温两个挡位的简化电路如图所示，已知该电烤箱的保温挡位的电功率为440W，加热挡位的电功率为1100W，R1、R2为电阻不变的电热丝。

（1）当图中开关S 、S1时（选填“闭合”或“断开”），电路处于保温状态；（2）R1的阻值；（3）当开关S、S1均闭合时电烤箱工作20min产生的热量；（4）若电阻丝R2烧断，请通过计算说明能否用2根“220V 330W”的电热丝并联代替R2，让电烤箱恢复正常工作。

2023年中考题分类---电学计算1、（2023湖南常德）在图甲所示电路中，电源电压保持不变，电阻R1的阻值为30Ω，闭合开关S，两电流表的指针均指在表盘正中位置如图乙所示。

（1）求电源电压U；（2）求电阻R2的功率；（3）现用电阻R替换原来的两个电阻中的一个，发现替换前后只有一个电流表的示数发生了变化，且电路的总功率变化了1.2W。

求电阻R的阻值（结果保留1位小数）。

答案：（1）9V；（2）10.8W；（3）6.8Ω或8.4Ω解析：解：由图甲可知，两电阻并联，电流表A1测通过R1的电流，电流表A2测干路电流；（1）由并联电路的电流特点可知，干路电流大于支路电流，A2的示数应大于A1的示数，因此A2选用大量程，A1选用小量程，由图乙可知，A1的分度值为0.02A，示数为0.3A，A2的分度值为0.1A，示数为1.5A，由并联电路的电压特点和欧姆定律可知，电源电压U＝U2＝U1＝I1R1＝0.3A×30Ω＝9V（2）由并联的电流特点可知，通过R2的电流I2＝I﹣I1＝1.5A﹣0.3A＝1.2A则电阻R2的功率P2＝U2I2＝9V×1.2A＝10.8W（3）由于替换前后只有一个电流表的示数发生了变化，由并联电路的特点可知，此时无论更换哪个电阻，干路电流一定会发生变化，则A1的示数不能发生变化，因此被替换的电阻为R2，通过R1的电流不变；原来电路的总功率P＝UI＝9V×1.5A＝13.5W则更换后电路的总功率P'＝P+ΔP＝13.5W+1.2W＝14.7W或P″＝P﹣ΔP＝13.5W﹣1.2W＝12.3W当P'＝14.7W时，由P＝UI可知，干路电流'14.7W 49'A 9V 30P I U ===由并联电路的电流特点可知，此时通过R 的电流R 1494'A 0.3A A 303I I I =-=-=由欧姆定律可知，电阻R 的阻值R 9V 6.8Ω4A 3U R I ==≈当P″＝12.3W 时，干路电流''12.3W 41''A 9V 30P I U ===此时通过R 的电流R 14116'''A 0.3A A 3015I I I =-=-=电阻R 的阻值R 9V '8.4Ω16'A 15U R I ==≈因此电阻R 的阻值为6.8Ω或8.4Ω。

电学计算题30题1.两个电容器的电容分别为C1=3μF，C2=6μF，它们并联后的电容是多少？2. 一个电阻为40Ω的电路中，加入一个电阻为20Ω的并联电路，求总阻值？3. 一个电路中，电阻为60Ω，电容为0.1μF，电感为0.5H，请计算该电路的谐振频率。

4. 一个电路中，电容为0.2μF，电感为2H，电源电压为10V，请计算该电路中的电流大小。

5. 一个电路中，电容为0.1μF，电感为0.5H，电源电压为5V，计算该电路的共振角频率。

6. 一个电路中，电感为1H，电阻为10Ω，电容为0.01μF，计算该电路的品质因数。

7. 一个电路中，电源电压为15V，电容为0.01μF，电感为0.5H，电阻为20Ω，请计算该电路中的电流大小。

8. 一个电路中，电源电压为12V，电容为0.1μF，电感为0.5H，电阻为40Ω，请计算该电路中的电流大小。

9. 一个电路中，电源电压为6V，电容为0.2μF，电感为1H，电阻为10Ω，请计算该电路的共振角频率。

10. 一个电路中，电源电压为8V，电容为0.05μF，电感为0.5H，电阻为20Ω，请计算该电路的品质因数。

11. 一个电路中，电源电压为10V，电容为0.1μF，电感为0.5H，电阻为30Ω，请计算该电路中的电流大小。

12. 一个电路中，电源电压为12V，电容为0.2μF，电感为1H，电阻为20Ω，请计算该电路的共振角频率。

13. 一个电路中，电源电压为8V，电容为0.1μF，电感为0.5H，电阻为40Ω，请计算该电路中的品质因数。

14. 一个电路中，电源电压为10V，电容为0.05μF，电感为0.5H，电阻为30Ω，请计算该电路中的电流大小。

15. 一个电路中，电源电压为15V，电容为0.1μF，电感为1H，电阻为20Ω，请计算该电路的共振角频率。

16. 一个电路中，电源电压为6V，电容为0.2μF，电感为0.5H，电阻为10Ω，请计算该电路中的品质因数。

电学计算题30题一、计算题：1. 计算二极管的最大导通电流为I_Dmax=20mA,求V_A的最小值：V_A的最小值=V_D+I_Dmax×R_D=0.7+20mA×20Ω=2.7V2. 在器件的正向特性曲线中，由I_D和V_D确定的导通电流是IV_D_on=20mA,求V_A的最小值：V_A的最小值=V_D+I_D_on×R_D=0.7+20mA×20Ω=2.7V3.一只二极管的参数为V_A=10V，I_D=5mA，R_D=50Ω，求V_D的电压：V_D=V_A-I_D×R_D=10V-5mA×50Ω=4.5V4.一只二极管的参数为V_A=10V，R_D=50Ω，I_D=5mA，求V_D的电压：V_D=V_A-I_D×R_D=10V-5mA×50Ω=4.5V5. 在器件的反向特性曲线中，由V_D和I_D确定的最大反向伏安数是V_A_max=2V,求I_D的最大反向电流：I_D的最大反向电流=V_A_max/R_D=2V/50Ω=40mA6.在器件的正向特性曲线中I_D的最大导通电流=V_D/R_D=0.7V/50Ω=14mA7.在器件的正向特性曲线中，由I_D和V_D确定的最大导通电阻是R_D=100Ω,求V_A的最小值：V_A的最小值=V_D+I_Dmax×R_D=0.7+20mA×100Ω=3.7V8. 计算二极管的最大反向伏安数为V_A_max=2V,求I_D的最大反向电流：I_D的最大反向电流=V_A_max/R_D=2V/50Ω=40mA9. 在器件的反向特性曲线中，由I_D和V_D确定的最大反向伏安数是V_A_max=2V,求R_D的最小反向电阻：。

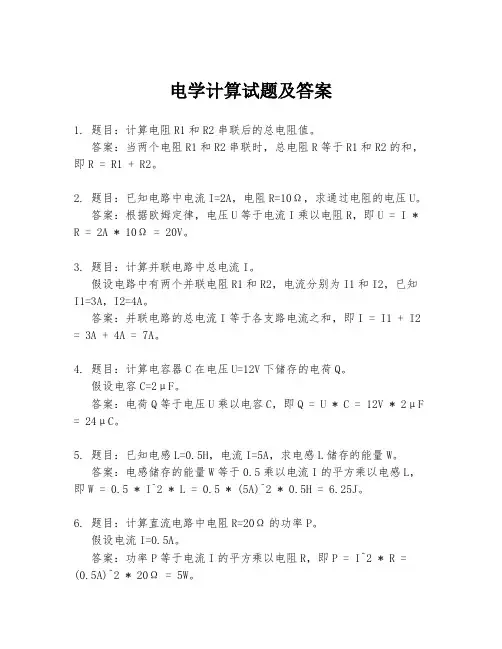

电学计算试题及答案1. 题目：计算电阻R1和R2串联后的总电阻值。

答案：当两个电阻R1和R2串联时，总电阻R等于R1和R2的和，即R = R1 + R2。

2. 题目：已知电路中电流I=2A，电阻R=10Ω，求通过电阻的电压U。

答案：根据欧姆定律，电压U等于电流I乘以电阻R，即U = I * R = 2A * 10Ω = 20V。

3. 题目：计算并联电路中总电流I。

假设电路中有两个并联电阻R1和R2，电流分别为I1和I2，已知I1=3A，I2=4A。

答案：并联电路的总电流I等于各支路电流之和，即I = I1 + I2 = 3A + 4A = 7A。

4. 题目：计算电容器C在电压U=12V下储存的电荷Q。

假设电容C=2μF。

答案：电荷Q等于电压U乘以电容C，即Q = U * C = 12V * 2μF = 24μC。

5. 题目：已知电感L=0.5H，电流I=5A，求电感L储存的能量W。

答案：电感储存的能量W等于0.5乘以电流I的平方乘以电感L，即W = 0.5 * I^2 * L = 0.5 * (5A)^2 * 0.5H = 6.25J。

6. 题目：计算直流电路中电阻R=20Ω的功率P。

假设电流I=0.5A。

答案：功率P等于电流I的平方乘以电阻R，即P = I^2 * R = (0.5A)^2 * 20Ω = 5W。

7. 题目：已知交流电路中电压有效值U=120V，频率f=50Hz，求电感L 的感抗XL。

假设电感L=0.02H。

答案：感抗XL等于2π乘以频率f乘以电感L，即XL = 2π * f* L = 2π * 50Hz * 0.02H = 6.28Ω。

8. 题目：计算交流电路中电容C=0.00001F的容抗XC。

假设频率f=60Hz。

答案：容抗XC等于1除以2π乘以频率f乘以电容C，即XC = 1/ (2π * f * C) = 1 / (2π * 60Hz * 0.00001F) = 1.41kΩ。

初中物理计算题分类复习一、串、并联电路计算：1、在图1所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开,S2闭合时,电压表的示数为3 V.求：（1）电源电压是多少?（2）当S1、S3闭合,S2断开时,电压表的示数为多少?2、图2所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：⑴L1两端的电压U1是多大？⑵L 2两端的电压U2是多大？⑶L1、L2串联的总电压U是多大？⑷电源电压是多大？二、欧姆定律计算：3、如图3所示,R1=10,R2=15,电流表示数是1A，求：（1）R1中电流I1和R2中I2各是多大？（2）电压表的示数是多大？图1图2图34、如图4所示电路中，当电源电压为4 V时，电压表的示数为1 V；当电源电压增至12 V时，电流表的示数为0.5 A。

求电阻R1、R2的阻值。

三、电功、电功率、焦耳定律计算：5、如图5所示电路，电源电压为4．5V，R1阻值为5Ω，滑动变阻器R2最大阻值为20Ω，电流表量程为0～0．6A，电压表量程为0～3V。

求：(1)滑动变阻器允许接入电路的阻值范围；(2)正常工作时整个电路消耗的最大功率。

6、某电热水瓶的铭牌如下表所示。

若热水瓶内装满水，在额定电压下工作（外界大气压强为1个标准大气压）。

求：（1）保温时通过电热水瓶的电流是多少？（2）加热时电热水瓶的电阻多大？（3）若瓶内20℃的水加热10min正好烧开，则加热时电热水瓶的热效率是多少？（4）请你尝试画出电热水瓶的内部电路图。

7、某校同学在研究用电器的电功率时连接了如图6所示的电路，电路中电员两端电压保持不变。

当闭合开关S1滑动变阻器的滑片P移动到a时，闭合开关S2、S 3与断开S2、S3，电流表的变化范围为0.4A～0.1A，电压表的变化范围为6V～4V；当断开开关S2和S3，滑动变阻器的滑片P移动到距a点1/2时小灯泡L正常发光。

中考物理总复习《电学计算题》专题训练(带有答案)学校:___________班级：___________姓名：___________考号：___________典例精讲例 如图甲所示电路，小灯泡L 上标有“2.5 V 1.25 W”字样，滑动变阻器R 2上标有“10 Ω 1 A”字样.闭合开关S 、S 1，移动滑动变阻器滑片使小灯泡正常发光，此时电压表示数为2 V ，求：(1)小灯泡L 正常发光时的电阻；(2)若电流表选用0～0.6 A 量程，电压表选用0～3 V 量程，在确保电路各元件安全的情况下，求电路消耗的最大电功率(假定灯丝电阻保持不变)；(3)若更换电源，只闭合开关S 、S 2，移动滑片到某一个位置，电流表和电压表指针位置如图乙所示(可能与之前相比更换了量程但在后续操作中量程不变)，当向某个方向移动变阻器的滑片到某位置时，其中一个表指针达到满偏，另一个表指针在刻度盘23处.求定值电阻R 1的可能值.实战演练1.(2022河北18题)如图所示，电源电压为18 V，R0为定值电阻，R为滑动变阻器，电流表量程为“0～0.6 A”，电压表量程为“0～15 V”.闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36 A，电压表的示数为3.6 V.(1)求R0的阻值；(2)求滑动变阻器的最大阻值；(3)在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2.求P1∶P2.2.(2022河北预测卷)如图所示，电源电压为12 V且保持不变，小灯泡L标有“6 V 3 W”字样，滑动变阻器的规格为“20 Ω 1 A”，电压表的量程为0～15 V，电流表的量程为0～0.6 A.求：(1)小灯泡正常发光时的电阻；(2)为了保证电路安全，滑动变阻器接入电路的阻值范围；(3)调节滑片，当小灯泡正常发光时，保持滑片的位置不变，用定值电阻R0替换小灯泡L，替换前后，电路的总功率变化了1.2 W.求R0可能的电阻值.参考答案典例精讲例 解：(1)根据电功率的变形式P ＝U 2R 可知，小灯泡L 正常发光时的电阻R 灯＝U 灯2P 灯＝（2.5V ）21.25W ＝5 Ω (2)闭合开关S 、S 1，小灯泡L 和滑动变阻器R 2串联，电压表测量滑动变阻器R 2两端的电压.移动滑片使小灯泡正常发光，此时小灯泡两端的电压为2.5 V ，滑动变阻器R 2两端的电压为2 V ，故电源电压U 电＝U 灯＋U 滑＝2.5 V ＋2 V ＝4.5 V由I ＝U R 可知，小灯泡正常发光时的电流I 灯＝U 灯R 灯＝2.5V 5Ω ＝0.5 A 为了保证电路各元件安全，通过电路的最大电流为0.5 A ，则电路消耗的最大电功率P max ＝U 电I max ＝U 电I 灯＝4.5 V×0.5 A ＝2.25 W(3)只闭合开关S 、S 2，电阻R 1和滑动变阻器R 2串联.因滑动变阻器允许通过的最大电流为1 A ，所以由图乙可知，电流表选择的量程为0～0.6 A ，此时电路中的电流为0.5 A.若电压表的量程为0～15 V ，则其示数为12 V ，滑动变阻器的阻值为R 滑＝U 1I´ ＝12V 0.5A＝24 Ω>10 Ω，滑动变阻器R 2上标有“10 Ω 1 A”，故不符合题意；若电压表的量程为0～3 V ，则其示数为2.4 V ，滑动变阻器接入电路的阻值为R 滑′＝U 2I´ ＝2.4V 0.5A＝4.8 Ω<10 Ω，符合题意；若电流表达到满偏0.6 A ，则电流表示数增大了ΔI ＝0.6 A －0.5 A ＝0.1 A电压表则减小了ΔU ＝2.4 V －23×3 V ＝0.4 V 因串联电路总电压等于各分压之和，所以R 1两端电压变化量和电压表示数变化量相等，则由I ＝U R可知，定值电阻R 1＝ΔU ΔI ＝0.4V 0.1A＝4 Ω 若电压表示数达到满偏3 V ，则电压表的示数增大了ΔU ′＝3 V －2.4 V ＝0.6 V根据串联电路电压规律可知，R 1两端电压变化量也为0.6 V ，电流表示数减小了ΔI ′＝0.5 A －23×0.6 A ＝0.1 A 由I ＝U R 可知，定值电阻R 1＝ΔU ′ΔI ′ ＝0.6V 0.1A＝6 Ω 所以，定值电阻R 1的阻值可能为4 Ω或6 Ω.实战演练1.解：(1)由题图可知，定值电阻R 0与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端的电压根据题意及欧姆定律得，定值电阻R 0的阻值R 0＝U 0I ＝3.6 V 0.36 A＝10 Ω (2)根据题意，当滑动变阻器滑片移至中点时滑动变阻器两端的电压U 滑＝U －U 0＝18 V －3.6 V ＝14.4 V通过滑动变阻器的电流即电路中的电流I ＝0.36 A所以滑动变阻器一半的阻值R 滑2＝U 滑I ＝14.4 V 0.36 A＝40 Ω 则滑动变阻器的最大阻值R 滑＝2×40 Ω＝80 Ω(3)当电流表示数最大为0.6 A 时定值电阻R 0两端的电压U 0′＝I max R 0＝0.6 A×10 Ω＝6 V ＜15 V电压表可以正常工作所以电路消耗的最大功率P 1＝UI max ＝18 V×0.6 A ＝10.8 W当电压表改接在R 两端，R 两端的电压最大为15 V 时，R 接入电路的电阻最大，此时电路中的功率最小R 0两端的电压U 0″＝U －U 滑′＝18 V －15 V ＝3 V此时电路中的电流I min ＝U 0″R 0＝3 V 10 Ω＝0.3 A R 接入电路的电阻R 滑′＝U 滑′I min ＝15 V 0.3 A＝50 Ω<R 滑 所以电路中的最小功率P 2＝UI min ＝18 V×0.3 A ＝5.4 WP 1∶P 2＝10.8 W ∶5.4 W ＝2∶12.解：(1)小灯泡正常发光时的电阻R L ＝U 额2P 额＝（6 V ）23 W ＝12 Ω (2)电流表的量程为0～0.6 A ，小灯泡规格为“6 V 3 W”，所以，电路中的最大电流：I 大＝I L ＝P 额U 额 ＝3 W 6 V ＝0.5 A此时电路中的总电阻：R 总＝U I 大 ＝12 V 0.5 A＝24 Ω 滑动变阻器接入电路中的最小阻值R 小＝R 总－R L ＝24 Ω－12 Ω＝12 Ω电压表的量程为0～15 V ，电源电压为12 V ，所以滑动变阻器接入电路的阻值可以达到最大值，即为20 Ω故滑动变阻器R 接入电路的阻值范围为12～20 Ω(3)用定值电阻R 0替换小灯泡L ，替换之前，小灯泡正常发光通过电路的电流：I ＝0.5 A由串联电路中各部分两端电压之和等于总电压可得：U 滑＝U －U 额＝12 V －6 V ＝6 V所以R 滑＝R L ＝12 Ω由题知，用电阻R 0替换L ，R 滑保持不变，总功率的变化量为1.2 W则由P ＝UI 可得串联电路电流的变化量：ΔI ＝ΔP U ＝1.2 W 12 V＝0.1 A 若电流减小0.1 A ，则此时通过电路的电流：I 0＝I －ΔI ＝0.5 A －0.1 A ＝0.4 A则电路中的总电阻为：R 总′＝U I 0 ＝12 V 0.4 A＝30 ΩR0＝R总′－R滑＝30 Ω－12 Ω＝18 Ω若电流增大0.1 A，则此时通过电路的电流：I0′＝I＋ΔI＝0.5 A＋0.1 A＝0.6 A 则电路中的总电阻为：R总″＝UI0′＝12 V0.6 A＝20 ΩR0′＝R总″－R滑＝20 Ω－12 Ω＝8 Ω综上所述：电阻R0可能的电阻值为18 Ω或8 Ω.。

中考物理《电学》计算题专项练习题（含答案）1．某品牌的电热水器，有加热和保温两种挡位，它的工作电路如图所示。

已知R2=176Ω，当S1、S2均闭合时，电热水器处于加热挡，此时消耗的功率为1100W。

求：（1）电阻R1的阻值；（2）当只闭合S1时，电热水器处于保温挡，求保温档的功率；（3）已知电热水器电热转化效率为80%，求用加热档将1.1kg水从18℃加热到98℃所需的时间。

（水的比热容为4.2×103J/(kg·℃)）2．如图甲是小明家豆浆机的工作原理图，在接入220V电压工作时，电动机带动刀头将黄豆进行粉碎打浆，额定功率是200W；R是加热电热管，额定功率是1000W。

小明记录了豆浆机正常制作一次豆浆过程中电热管和电动机交替工作的“P﹣t”图象如图乙。

请计算：（1）电动机正常工作时的电流（结果保留两位小数）；（2）豆浆机正常制作一次豆浆，消耗的总电能。

3．小新喜欢吃爆米花，学习电加热原理后自己制作了一个简易的爆米花机，图甲是爆米花机的简易电路图．开关S接a时，1R加热同时电动机搅拌；开关S接b时，2R单独工作并处于保温状态。

图乙是小新设计的相关参数。

小新将100g的玉米粒放入制好的爆米花机中，玉米粒初温为20℃，加热5min后玉米粒温度升高到300℃并爆成了玉米花，此后小新将爆米花机调至保温状态。

求：（()31.210J /kg =⨯⋅玉米℃c ）（1）保温状态时电路中的电流；（2）电阻1R 的阻值；（3）加热过程电路消耗的电能；（4）电阻1R 给玉米加热的效率。

4．如图所示电路中，电源电压保持不变，灯泡L 标有“8V 4W ”字样，当开关S 闭合时，灯泡L 正常发光，电流表的示数为0.7A ．求：（1）此时通过灯泡L 的电流；（2）定值电阻R 的阻值。

5．图甲是小明家安装的即热式热水器，其具有高、低温两挡加热功能，低温挡功率为5500W ，内部等效电路如图乙所示，R 1和R 2是两个电热丝．某次小明用高温挡淋浴时，水的初温是20℃，淋浴头的出水温度为40℃，淋浴20min 共用水100kg ．假设热水器电热丝正常工作且产生的热量全部被水吸收[c 水＝4.2×103J/(kg·℃)]，求： （1）电热丝R 1的阻值。

中考物理必做10道经典电学计算题(附答案)嗨，同学们，今天咱们来聊聊中考物理电学计算题。

这可是咱们物理考试的重头戏，搞定了这些题，电学部分基本就稳了。

我呢，就给大家整理了10道必做的经典电学计算题，保证让你一看就会，一做就对！**第一题：**小明家中的电灯功率是60瓦，电压是220伏，问电灯正常工作时的电流是多少安培？（答案：0.27安培）**第二题：**一个电阻器的电阻值是100欧姆，通过的电流是2安培，问电阻器两端的电压是多少伏特？（答案：200伏特）**第三题：**小华用电池组给一个电路供电，电池组电压是3伏特，电路中有一个电阻值是10欧姆的电阻器，问电路中的电流是多少安培？（答案：0.3安培）**第四题：**一个电路中有两个电阻器，一个电阻值是4欧姆，另一个电阻值是6欧姆，它们是串联连接的，求整个电路的总电阻是多少欧姆？（答案：10欧姆）**第五题：**两个电阻器并联连接，一个电阻值是8欧姆，另一个电阻值是12欧姆，求并联电路的总电阻是多少欧姆？（答案：3.2欧姆）**第六题：**一个电路中有两个电阻器，一个电阻值是5欧姆，另一个电阻值是15欧姆，它们是串联连接的，电路中的电流是5安培，求电路中的总电压是多少伏特？（答案：100伏特）**第七题：**一个电路中有两个电阻器并联连接，一个电阻值是10欧姆，另一个电阻值是20欧姆，电路中的电压是12伏特，求电路中的电流是多少安培？（答案：1安培）**第八题：**一个电路中有三个电阻器，两个电阻值是相同的，都是20欧姆，它们是串联连接的，第三个电阻值是30欧姆，电路中的电流是3安培，求电路中的总电压是多少伏特？（答案：90伏特）**第九题：**一个电路中有两个电阻器并联连接，一个电阻值是15欧姆，另一个电阻值是30欧姆，电路中的电压是24伏特，求电路中的电流是多少安培？（答案：1.2安培）**第十题：**一个电路中有三个电阻器，一个电阻值是10欧姆，一个电阻值是20欧姆，它们是串联连接的，第三个电阻值是30欧姆，电路中的电压是50伏特，求电路中的电流是多少安培？（答案：1安培）怎么样，这些题目是不是很简单？其实电学计算题的关键就是公式要记牢，然后代入数值，算一算就出来了。

电学综合计算题（含答案） 30道题1、研究表明，有些金属电阻的阻值会随温度的变化而变化，物理学中利用这类金属的特性可以制成金属电阻温度计，它可以用来测量很高的温度，其原理如图所示．图中电流表量程为0～15mA（不计其电阻），电源的电压恒为3V，R′为滑动变阻器，金属电阻作为温度计的测温探头，在t≥0℃时其阻值R t随温度t的变化关系为R t=100+0.5t（单位为Ω）．（1）若要把R t放入温度为0℃处进行测量，使电流表恰好达到满量程，既电流为15mA，则这时滑动变阻器R′接入电路的阻值为多大？（2）保持（1）中滑动变阻器R′接入电路的阻值不变，当被测温度为600℃时，电路消耗的电功率为多大？（3）若把电流表的电流刻度盘换为对应的温度刻度盘，则温度刻度的特点是什么？2、小红学了电学知识后画出了家里的电吹风的电路图（甲图），她认识只闭合开关S1时，电吹风吹冷风，当S1和S2同时闭合时，电吹风吹热风，小芬同学看了她的电路图觉得有问题：如果只闭合S2，会出现电热丝R工作时而电动机不工作的现象，从而使电吹风的塑料外壳过热造成损坏，小芬认为只要把其中一个开关移到干路上，就能做到电热丝R工作时，电动机就一定在工作，从而使塑料外壳不会因操作失误而损坏．乙图为电吹风机的铭牌．请分析回答下列问题：（1）你认为小芬应该把那个开关移到干路上，才能符合安全要求？为什么？（2）电吹风正常工作且吹热风时，流过电热丝的电流多大？（3）电热丝R的阻值多大（电热丝的阻值随温度变化不计）？3、某学校生物小组的同学为了探索一项技术，使一种名贵的花在寒冷的冬季也能正常生长，决定搭建一个微型温室，温室内需要安装一个电发热体．根据设计，该发热体用36V电压供电，发热功率为200W(设电能全部转化为内能)．(1)电发热体不采用220V电压而用36V电压供电的考虑是什么？(2)采用36V电压供电，电发热体需要自制，现决定用镍铬合金丝绕制，则绕制成的电发热体正常工作时的电阻应为多大？(3)同学们在实验室里用2节干电池、电流表、电压表等器材，测出一段镍铬合金丝的阻值等于计算结果，用它制成发热体后，实际功率却小于设计的要求．经检查，电压正常，请你猜想产生这种情况的原因可能是什么？4、如图所示，电源电压U=12V，R1为定值电阻，阻值为100Ω，R为滑动变阻器，R的最大阻值为50Ω，电流表量程为“0～0.6A”, 电压表量程为“0～15V”，小灯泡上标有“6V 3W”字样，小灯泡的U —I关系如右图所示，求：（1）灯泡正常工作时通过灯丝的电流是多少？（2）S闭合，S1、S2都断开时调节滑动变阻器，当小灯泡两端的电压为4V时，滑动变阻器接入电路中的阻值为多大？（3）S、S1、S2都闭合时，移动滑片P，当滑动变阻器接入电路的阻值为多少时，整个电路消耗的总功率最大？最大总功率是多少？5、保温箱的简化电路如图所示，A为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。

初中物理九年级电学经典计算题一、计算题1.在如图所示的电路中，电源电压保持不变，电阻R2的阻值为10Ω。

闭合开关S后，电流表的示数为1 A，通过电阻R2的电流为0.6A。

求：（1）电源电压。

（2）电阻R1的阻值。

2.如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R1的阻值为18Ω。

当开关S闭合时，电压表示数为3V。

求：（1）电流表的示数I。

（2）电源两端的电压U。

3.如图所示的电路中，电源电压保持不变，电阻R2=20Ω，闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，求：（1）电源电压（2）电阻R1中的电流（3）电阻R1的阻值4.如图所示，电阻R1＝12Ω。

开关S A断开时，通过的电流为0.3A；开关S A闭合时，电流表的示数为0.5A。

求电源电压及电阻R2的阻值。

5.多功能养生壶（如图甲）具有精细烹饪、营养量化等功能，深受市场认可和欢迎，图乙是某品牌养生壶的简化电路图，当养生壶正常工作时，它的加热功率为880W，保温总功率为242W。

求：（1）该养生壶高温挡加热时的电流。

（2）电阻R2的阻值。

（3）某一天，小明断开家中其他用电器，只接通养生壶在高温挡烧水发现家中标着“3000r/（kw·h）”字样的电能表转盘在2min内转了80转，求此养生壶的实际功率。

6.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。

求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40℃，吸收的热量是多少？[米饭的比热容取2.5×10 3J /（kg•℃）]（3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？7.如图的电路中，R1为10Ω，R2为30Ω。

闭合开关S后，电流表的示数为1A，电源电压保持不变。

中考电学综合计算题专题（一）1．如图3所示的电路中，标有“3 V 6 W”的灯泡L与电阻R并联接入电路。

闭合开关S后，灯泡恰好正常发光，再闭合开关S1，电流表的示数为3 A。

假设灯丝的电阻不变，电源电压不变，求：图3(1)灯泡正常工作时的电流；(2)电阻R的阻值；(3)通电1 min，电流通过电阻R产生的热量。

2．如图4所示，电源电压为6 V，闭合开关S，电压表V1的示数为4 V，定值电阻R1＝10 Ω。

求：图4(1)电压表V2的示数；(2)电路中的电流；(3)R2的阻值。

3．如图5所示，电源电压不变，小灯泡标有“6 V 3 W”字样，滑动变阻器的最大阻值为24 Ω。

则：图5(1)小灯泡正常工作时的电阻是多大？(2)小灯泡正常工作10 min将消耗多少电能？(3)当滑片P在中点时，小灯泡恰好正常发光，则电源电压为多大？4．在如图6所示的电路中，电源电压保持不变，灯泡L2标有“24 V12 W”。

开关S1闭合、S2断开时，电流表的示数为1 A，电压表的示数为12 V，灯泡L1正常发光，不考虑温度对灯泡灯丝电阻的影响。

求：图6(1)灯泡L1的电阻；(2)在10 s内，灯泡L1正常发光时消耗的电能；(3)灯泡L2的电阻；(4)当开关S1、S2都闭合时，电流表的示数和灯泡L2的实际功率。

5．(2017广东模拟)如图7所示，是某课外活动小组设计的小台灯的电路图。

S 为单刀双掷开关，电源电压为12 V ，且保持不变，小灯泡的额定功率是6 W ，灯丝的电阻不变，电阻R 的阻值为6 Ω。

当开关S 接“2”时，小灯泡恰好正常发光。

则：图7(1)小灯泡正常发光5 min ，电流通过小灯泡做的功是多少？ (2)小灯泡的额定电流是多少？灯丝的电阻是多少？ (3)开关S 接“1”时，电阻R 的功率是多少？参考答案1．解：(1)闭合开关S 后，电路为L 的简单电路，因为额定电压下灯泡正常发光，所以，电源电压U ＝U L ＝3 V由P ＝UI 可得，灯泡正常工作时的电流：I L ＝P L U L ＝6 W 3 V＝2 A (2)闭合开关S 、S 1时，灯泡L 与电阻R 并联，电流表测干路电流，因为并联电路中干路电流等于各支路电流之和，所以，通过R 的电流：I R ＝I －I L ＝3 A －2 A ＝1 A因为并联电路中各支路两端的电压相等，所以，由I ＝U R 可得，电阻R 的阻值：R ＝UI R＝3 V1A＝3 Ω (3)通电1 min 内电流通过电阻R 产生的热量： Q R ＝W R ＝UI R t ＝3 V ×1 A ×60 s ＝180 J2．解：(1)电源电压U ＝6 V ，闭合开关S ，电阻R 1、R 2串联，电压表V 1测R 1两端的电压，电压表V 1的示数U 1＝4 V ，根据串联电路的电压规律知，R 2两端的电压，即电压表V 2的示数：U 2＝U －U 1＝6 V －4 V ＝2 V(2)根据欧姆定律I ＝UR知，通过R 1的电流：I 1＝U 1R 1＝4 V 10 Ω＝0.4 A 由串联电路的电流特点知，电路中的电流大小为0.4 A (3)由串联电路的电流特点得，通过R 2的电流I 2＝I 1＝0.4 A 由欧姆定律I ＝U R 得，R 2＝U 2I 2＝2 V0.4 A＝5 Ω3．解：(1)小灯泡正常工作时的电压U L ＝U 额＝6 V ，其功率P L ＝P 额＝3 W ，由P ＝U 2R 可得小灯泡正常工作时的电阻：R L ＝U 2LP L ＝(6 V )23 W＝12 Ω(2)由P ＝Wt 可得小灯泡正常工作10 min 消耗的电能：W ＝P L t ＝3 W ×10×60 s ＝1 800 J(3)由题图可知，小灯泡与滑动变阻器串联，当滑片P 在中点时，小灯泡恰好正常发光，由P ＝UI 可得，此时电路中的电流：I ＝I L ＝P L U L ＝3 W 6 V＝0.5 A 由欧姆定律I ＝UR 可得滑动变阻器两端的电压：U 滑＝I ×12R ＝0.5 A ×12×24 Ω＝6 V电源电压：U ＝U L ＋U 滑＝6 V ＋6 V ＝12 V4．解：(1)当开关S 1闭合、S 2断开时，电路为L 1的简单电路，电流表测电路中的电流，电压表测电源两端的电压，则电源的电压U ＝12 V ，此时电路中的电流为I 1＝1 A ，由I ＝UR 可得，灯泡L 1的电阻：R 1＝U I 1＝12 V1 A＝12 Ω(2)在10 s 内灯泡L 1正常发光时消耗的电能： W 1＝UI 1t ＝12 V ×1 A ×10 s ＝120 J (3)由P ＝UI ＝U 2R 可得，灯泡L 2的电阻：R 2＝U 22P 2＝(24 V )212 W＝48 Ω(4)当开关S 1、S 2都闭合时，两灯泡并联，电流表测干路电流，电路中的总电阻： R ＝R 1R 2R 1＋R 2＝12 Ω×48 Ω12 Ω＋48 Ω＝9.6 Ω电流表的示数：I ＝U R ＝12 V9.6 Ω＝1.25 A因为并联电路中各支路两端的电压相等，所以，灯泡L 2的实际功率：P 2实＝U 2R 2＝(12 V )248 Ω＝3 W5．解：(1)小灯泡正常发光5 min ，电流通过小灯泡做的功： W ＝P 额t ＝6 W ×5×60 s ＝1 800 J(2)开关S 接“2”时，小灯泡正常发光，小灯泡的额定电压： U 额＝U ＝12 V小灯泡的额定电流：I 额＝P 额U 额＝6 W12 V ＝0.5 A灯丝的电阻：R 灯＝U 额I 额＝12 V0.5 A＝24 Ω(3)开关S 接“1”时，电路总电阻：R 总＝R 灯＋R ＝24 Ω＋6 Ω＝30 Ω 电路中的电流 I ＝U R 总＝12 V30 Ω＝0.4 A电阻R 的功率P R ＝I 2R ＝(0.4 A)2×6 Ω＝0.96 W电学综合计算题 （二）1．如图2－甲所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压保持不变。

中考物理《电学》计算题专项练习题（含答案）1. 如图, 电流表量程为0～0.6A, 电压表量程为0～15V, 电阻R0＝30Ω, 电源电压恒为24V, 滑动变阻器最大阻值为100Ω, 求:（1）当电流表示数为0.4A时, R0两端电压是多少V？此时滑动变阻器连入电路的阻值是多少Ω？（2）当滑动变阻器连入电路的电阻太小时, 电路中的电流会超过电流表量程, 当滑动变阻器连入电路的电阻太大时, 变阻器两端电压会超过电压表量程, 求：在不超过电表量程的情况下, 滑动变阻器连入电路的电阻范围。

2. 如图所示, 电流表A1.A2和A3的示数分别为1.2A.0.8A和0.3A, 那么:（1）通过L1的电流是？（2）通过L2的电流是？（3）通过L3的电流是？3. 汽车尾气是造成雾霾指数PM2.5升高的原因之一, 某物理实验小组的同学们设计了如图所示的有害尾气排放检测电路。

在一项针对某种有害尾气浓度进行的测试中, 气敏电阻的阻值随有害尾气浓度变化的部分数据如下表所示。

已知电源电压18V恒定不变, R0为定值电阻, R为气敏电阻。

有害尾气浓度/%V ol … 2.5 5 7.5 10 15 …R/Ω…8 5.2 3.9 3 2 …（1）测试过程中, 闭合开关S, 当电压表读数为13V时, 电流表的读数为0.5A, 求电阻R0的阻值是多大？（2）闭合开关S, 当这种有害尾气浓度增大到15%Vol时, 则在1min内定值电阻R0产生的热量是多大？（3）当电路消耗的总功率为18W时, 有害尾气的浓度是多少？4. 图所示, 电源两端电压保持不变, 电阻R1的阻值为10Ω, 电阻R2的阻值为20Ω, 当只闭合开关S1时, 电流表的示数为1.2A。

求:（1）电源电压U；（2）开关S1.S2都闭合时, 电路消耗的总功率P。

5. 实验室使用的电压表是由小量程的电流表G改装而成的, 图乙是小量程电流表G改装成电压表的原理图, 当将“﹣”和“3”接线柱接入电路时, 表示电压表的量程为3V；当将“﹣”和“15”接线柱接入电路时, 表示电压表时量程为15V, 已知小量程电流表G的满偏电流为3mA, 内阻为10Ω, 试求:（1）将小量程电流表G直接接入电路中, 当指针满偏时其两端的电压为多少？（2）改装后的电压表内部电阻R1.R2的阻值。
