初中物理电学计算题电加热器专题

第十八章专题训练多挡位电热器综合计算1．如图甲所示是一款加热型榨汁机，图乙是它的内部电路结构示意图，其中R1、R2均为发热电阻丝，接通电动机可以进行榨汁；关闭电动机接通电阻丝可以进行加热或者保温：榨汁机的部分参数如表所示，求:（1）仅榨汁时，正常工作10s电路消耗的电能?（2）若R2=400Ω，则加热功率为多少?（3）傍晚用电高峰时，小红关闭家里所有用电器，只让榨汁机以加热档工作，发现在5min 内电能表的转盘转了50转，电能表的铭牌如图丙所示，则用电高峰时家庭电路的实际电压为多少?（不考虑电阻值随温度的变化）榨汁机部分参数表额定电压220V加热功率？保温功率121W榨汁功率88W容量400ml2．如图甲为某型号电热水壶，它具有加热、保温、电动出水及干烧断电功能。

其简化电路如图乙所示。

S1是壶底温控开关，通常闭合，当壶底发热盘的温度达到120℃自动断开。

S2是壶壁温控开关，按下时对水加热，水烧开后自动断开，电热水瓶处于保温状态。

S3是电动出水开关，按下时闭合，电磁泵（类似于电动机）将水抽出。

已知电热水壶保温功率为50 W，加热功率为1150W。

（1）电热水壶处于保温状态且不抽水时，接入电路的电阻是多少Ω？（2）电热水壶处于加热状态时，通过 R 1的电流是多少A ？（3）闭合 S 3，电磁泵正常工作时两端电压为20V ，已知 R 3阻值为 200Ω，放满一杯水约需10s ，则电磁泵正常工作10s 消耗的电能约为多少J ？3．图甲所示为某电暖器的简化原理图，其中R 1、R 2是两个相同的电热丝，单个电热丝的电流与电压的关系图像如图乙所示。

已知电源电压为220V ，每个电热丝的额定电压均为220V ，现要在某卧室使用该电暖器，卧室的容积为50m 3，空气的比热容为1.0×103J/（kg·），空气密度为=1.2kg/m 3，假设卧室封闭，请根据图像及以上信息解答下列问题。

（1）每个电热丝正常工作时的电阻及额定功率是多少?（2）只闭合S 2时，流过电热丝的电流为多少?此时电暖器消耗的总功率为多少?（3）只闭合S 1和S 3，让电暖器工作15min ，卧室内的温度升高了10，电暖器的加热效率是多少?℃℃4．如图甲所示是某家用多功能电炖锅，深受消费者认可和青睐。

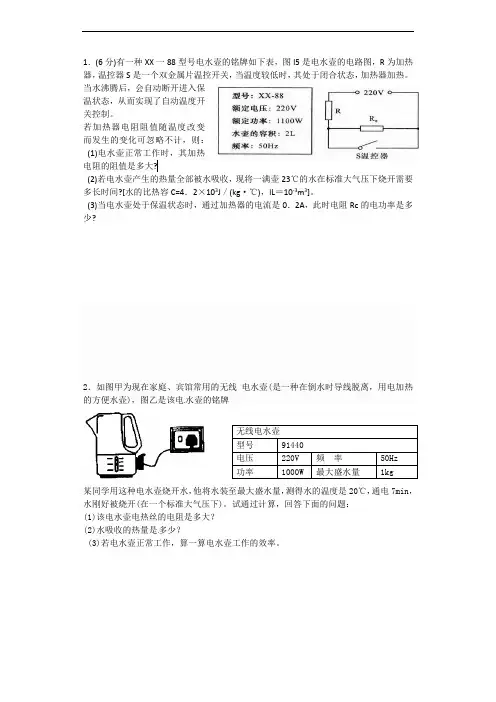

1．(6分)有一种XX一88型号电水壶的铭牌如下表，图l5是电水壶的电路图，R为加热器，温控器S是一个双金属片温控开关，当温度较低时，其处于闭合状态，加热器加热。

当水沸腾后，会自动断开进入保温状态，从而实现了自动温度开关控制。

若加热器电阻阻值随温度改变而发生的变化可忽略不计，则：(1)电水壶正常工作时，其加热电阻的阻值是多大?(2)若电水壶产生的热量全部被水吸收，现将一满壶23℃的水在标准大气压下烧开需要多长时间?[水的比热容C=4．2×103J／(kg·℃)，lL＝10-3m3]。

(3)当电水壶处于保温状态时，通过加热器的电流是0．2A，此时电阻Rc的电功率是多少?2．如图甲为现在家庭、宾馆常用的无线电水壶(是一种在倒水时导线脱离，用电加热的方便水壶)，图乙是该电水壶的铭牌某同学用这种电水壶烧开水，他将水装至最大盛水量，测得水的温度是20℃，通电7min，水刚好被烧开(在一个标准大气压下)。

试通过计算，回答下面的问题：(1)该电水壶电热丝的电阻是多大？(2)水吸收的热量是多少？(3)若电水壶正常工作，算一算电水壶工作的效率。

无线电水壶型号91440电压220V频率50Hz功率1000W最大盛水量1kg3．前些日子，小亮的妈妈买了一个“天际”牌自动热水壶送给爷爷，其铭牌如表，小亮为了给爷爷说明电热水壶的使用方法，他接水800ml刻线，然后把水壶放在加热座上，拨动开关，5min后水烧开，水壶自动断电，已知水的初温为20℃。

（1）这壶水吸收的热量为多少？[c水=4.2×103J/kg·℃]（2）烧水时家中电压为220V，求电热水壶的热效率。

（3）在用电高峰，电路中的实际电压将为198W，这时电热水壶的实际功率为多大？4铭牌。

经实践验证，水时，电热开水瓶正常工作压为标准大气压）。

求：（1（2198V水瓶的电阻不变）。

电学综合计算题1、（2013•绥化）某种电热水器，其电路图如下，R1为发热板，R2为保温电阻，S1是温控开关．当电热水器处于加热状态时，水被加热，达到设定温度时，S1自动断开，热水器处于保温状态．已知电阻R1=50Ω，R2=450Ω．求：（1）热水器内装有质量为2kg的水，当水的温度从20℃升高到40℃时，这些水吸收的热量是多少？（2）当电热水器处于加热状态时，电路中的电流是多大？（3）当热水器处于保温状态时，R1电功率为多少？2、（绥化2014）小丽的妈妈买了一台全自动豆浆机，如图甲所示。

图乙是豆浆机的主要结构：中间部分是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。

图丙是豆浆机正常工作时，做一次豆浆的过程中，电热管和电动机交替工作的“P－t”图象。

右表是这个豆浆机的主要技术参数。

请解答下列问题：(1)豆浆机正常工作时的最大电流是多大？(2)豆浆机正常工作，做一次豆浆，加热时消耗的电能是多少？(3)豆浆在正常工作状态下做一次豆浆，若大豆和清水总质量为1.5 kg，初温为20℃，豆浆沸腾时温度是100℃。

求豆浆机电热管的加热效率是多少？(已知大豆和清水的混合物的比热容及豆浆的比热容均为4.0×103 J/(kg·℃)，计算结果保留到小数点后一位)。

(4)在某一次豆浆机工作的时候，小丽将家里的其它用电器都关闭，她观察到豆浆机的电热管工作时，家里标有“1200 r/kW·h”字样的电能表转盘在1 min内转过了22转。

此时豆浆机的实际功率是多大？3、（绥化2015）.养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热．小明家买了一把养生壶（图甲），其铭牌如下表所示．型号HX-201504额定电压220V频率50Hz额定功率1210W小明关闭了家中的其它所有用电器，并在壶中加入初温为25℃的水，6min将水烧开（标准大气压下），求：（1）在加热过程中家用电能表（图乙）的转盘转了300转，此过程中养生壶消耗的电能是多少？（2）如果养生壶的热效率是87.5%，此过程中水吸收的热量是多少？（3）壶中水的质量是多少？（4）养生壶两端的实际电压是多少？（不考虑温度对电阻的影响）4、（绥化2016）如图所示的电路中，电源电压恒为6V，R1=6Ω，R2=20Ω，滑动变阻器R3的最大阻值为10Ω，当电路发生变化时，各电表保持完好且不超过量程．求：（1）闭合三个开关，电压表示数不为0，电流表A1示数为0.5A时，干路电流是多少？（2）闭合S、S1，断开S2，电压表示数不为0．当R3的阻值为多大时R3消耗的电功率最大？最大电功率是多少？5、如图电路中，电源电压为6V不变，滑动变阻器R2的阻值变化范围是0～20Ω，两只电流表的量程均为0.6A．当开关S闭合，滑动变阻器的滑片P置于最左端时，电流表A1的示数是0.4A．1、此时电流表A2的示数是多少？2、R1的阻值是多少？3、在保证电流表安全的条件下，滑动变阻器连入电路的电阻不得小于多少？6、如图是家庭常用的电热水壶，其铭牌数据如表所示．若加热电阻的阻值不随温度变化而改变，且此时的大气压为1标准大气压．则：额定电压 220V 额定加热功率 2000W容量 1.5L 频率 50Hz（1）电热水壶正常工作时，其加热电阻的阻值是多少欧姆？=4.2×103J/（kg （2）将一满壶20℃的水在1标准大气压下烧开，需要吸收多少热量？[C水•℃）]（3）烧开这壶水，电热水壶需要正常工作280S，求电热水壶加热效率是多少？7、如图所示是小丽家厨房安装的一个小厨宝。

专题09 电热器计算问题一、焦耳定律、电热器(1)电流通过导体时产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。

公式：Q＝I2Rt。

(2)电热器是利用电流的热效应制成的加热设备。

发热体是由电阻率大、熔点高的合金丝绕在绝缘材料上做成的。

其优点：①清洁卫生，②热效率高，③方便调控，缺点是非加热用电器工作时也产生热量。

二、纯电阻电路与非纯电阻电路的差异计算(1)电吹风机和电熨斗通电时都会发热，哪种电器可以认为将电能全部转化成内（热）能？电吹风机：电能转化成内能和机械能（由于有电动机的存在）电熨斗：电能全部转化成内能(2)若电流做的功全部用来产生热量，即Q=W时，我们能否利用电功公式和欧姆定律来推导焦耳定律呢？∵Q=W ∵W＝UIt 又根据欧姆定律U=IR∴Q=W=UIt=I2Rt = U2t/R小结：①电能全部转化为热能时，Q=I2Rt =W=Pt =UIt（纯电阻电路）②电能没有全部转化为热能时，Q=I2Rt <W=Pt =UIt（非纯电阻电路）③电流做多少功，就是消耗多少电能，也就是将多少电能转化成其他形式的能④纯电阻电路中，电流做多少功，就是将多少电能转化成内能1．（2023•长沙）课外实践小组设计了一个电热孵蛋箱，其电路如图所示。

已知电源电压恒为220V，R0是阻值为55Ω的电热丝，温度对电热丝阻值的影响忽略不计。

（1）闭合开关S后，求电路中的电流；（2）求通电100s电热丝R0产生的热量；（3）老师提醒，电热箱内温度太高，无法孵化鸡蛋，应使电热箱内的电功率降至P0，小组成员想出了两种方法改进电路：方法一：在图中A点处串联接入一根电热丝R A；方法二：在图中B点处串联接入一根电热丝R B。

老师发现这两种改进方法电热箱内的电功率都为P0，小组成员在这两种改进电路中，用电压表测量新接入的电热丝两端的电压，测量结果为U1和U2，U1＞U2，U2＝165V，但由于粗心没有记录U1和U2分别对应哪种方法。

高低挡（加热保温）计算题专题训练1、某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，图乙是该电饭煲在一次工作中电功率与时间的关系图像。

（1）用所学的物理知识分析说明：当开关S接触点2时，电饭煲处于什么功能状态？此时电饭煲的电功率为多少？（2）分析计算电路中R1、R2的电阻分别是多少？（3）电饭煲在这一次工作中一共消耗多少焦的电能？合用了多少度电？2、小明家有一台额定电压为220V的加湿器，说明书上的电路图为图甲。

R1、R2为发热电阻，且R2＝3R1，S为旋转型开关。

1、2、3、4为触点，通过旋转开关S可实现“关”、“低挡”、“高挡”之间的转换（低挡为小功率加热，高挡为大功率加热），其高挡功率为440W。

（1）求高挡工作时，电路中的电流；（2）求加湿器处于低挡时的电功率；（3）加湿器的P﹣t关系如图乙所示，加湿器工作30分钟消耗的电能为多少？3、如图甲为某电饭锅的简化电路原理图，R1和R2为加热电阻，且阻值保持不变，R1＝44Ω，S为靠近加热盘的感温开关，1、2是开关连接的触点，加热盘温度达到103℃时，S自动切换到保温状态。

某次煮饭时，仅将电饭锅接入220V的电路，按下开关S与触点1连接，工作了5min，S自动切换到保温状态，保温时，图乙所示电能表的转盘在3min内转过15转。

求：（1）加热状态时，电饭锅消耗的电能。

（2）电饭煲的保温功率。

（3）R2的阻值。

4、某家用电饭锅内部电路简化示意图如图甲，有加热和保温两种状态。

图乙是电饭锅工作时电流I随时间t的变化图像，求：（1）电阻R1的阻值；（2）电饭锅加热状态时消耗的电功率；（3）工作30分钟电饭锅消耗的电能。

5、如图是某家用电炖锅的简化电路图，电源电压为220V，R1和R2均为加热电阻。

当开关S接1时为加热状态，功率为880W；开关S接2时为保温状态，功率为220W。

试求：（1）电炖锅保温状态下电路中的电流是多少？（2）电阻R1的阻值是多少？（3）电炖锅保温状态下工作10min，电阻R2产生热量是多少？6、图甲是具有高温、低温两挡的电热饭盒，高温挡电功率为242W，简化电路如图乙所示，R1、R2均是发热电阻，且R2的阻值是R1的4倍。

初中物理：多档位电热器计算题专项复习(答案)1.XXX需要购买电热水器，经过调查发现有两种款式可供选择：储水箱式和即热式。

储水箱式电热水器的水箱容积为100L，出水水温可调，最高可达60℃，额定电压为220～240V，额定功率分为两档：一档为1.2KW，二档为2.0KW。

即热式电热水器的额定电压为220～240V，出水温度为30～60℃，额定功率为6KW。

如果XXX家的电能表规格是“220V 10(20)A”，经过计算可得即热式电热水器更适合小红家使用。

如果选择储水箱式电热水器以一档功率加热2小时，需耗电多少KWh？这些电能可以将50L初温为10℃的水加热到多少摄氏度？2.图中展示了某电热器的原理简图，它有高温和低温两档，发热体由R1和R2两个电热丝构成，阻值分别为110Ω、220Ω。

当S1闭合、S2开启时，电热器的功率为多少？当S1和S2都闭合时，电热器的工作电流是多少？当S1和S2都闭合时，电热器处于“高温挡”还是“低温挡”？经过计算可得，电热器在S1闭合、S2开启时的功率为P=U^2/R2=220^2/220=220W，在S1和S2都闭合时的工作电流为I=U/(R1+R2)=220/(110+220)=0.67A。

当S1和S2都闭合时，电热器处于“低温挡”。

3.下表是一台电热水器的铭牌，其中一项内容模糊不清，电热水器内部简化电路如图所示，R1和R2均为电热丝。

根据铭牌，可以得知电热水器的额定电压为220V，额定电流为5A，高温挡为2A，中温挡为模糊不清，低温挡为50Hz。

求低温挡正常工作时的额定功率、中温挡正常工作10分钟产生的热量、高温挡正常工作时的额定电流。

经过计算可得，低温挡正常工作时的额定功率为P=U*I=220*2=440W，中温挡正常工作10分钟产生的热量为Q=P*t=440*10*60=J，高温挡正常工作时的额定电流为I=P/U=2/220=0.01A。

4.电热加湿器的工作原理是：加湿器水箱中的一部分水通过进水阀门进入电热槽中受热至沸腾，产生的水蒸气通过蒸汽扩散装置喷入空气中，从而提高空气湿度。

2022年九年级物理电功率计算题电热综合专题班级姓名1.（2021•威海）某品牌电热扇工作原理如图所示。

S1为双触点开关，1、2、3、4为开关触点，通过旋转开关S1，可实现加热功能的“空挡”、“低温挡”和“高温挡”之间的切换；电动机工作时可使电热扇往复转动。

R1和R2均为电热丝，阻值不受温度影响，R1＝88Ω。

电热扇部分参数如表所示。

额定电压220V高温挡加热功率1650W电动机功率44W电动机线圈电阻6Ω（1）请画出电热扇处于低温挡且不转动时的等效电路图，并计算此时电路正常工作消耗的总功率。

（2）求R2的阻值。

（3）若电动机正常工作10min，内部线圈产生的热量为多少？2.2021•锦州）如图所示是速热型电热水龙头的电路简图，R1、R2为电热丝，通过操作开关，可以提供温水和热水，相应参数如表。

当电热水龙头在额定电压下工作时，求：额定电压额定功率220V 温水热水1980W 4400W （1）闭合开关S1、断开开关S2，此时电路中的电流多大？（2）电热丝R2的电阻多大？（3）闭合开关S1、S2，通电20s，可以把1kg的水从15℃加热到34℃。

求电热水龙头的加热效率？[c水＝4.2×103J/（kg•℃）]（结果保留到0.1%）3.（2021•阜新）如图，为某电水壶加热器的简化电路图。

若R1阻值58Ω，当开关S接到1位置时，电路总功率为605W。

水的比热容c＝4.2×103J/（kg•℃）。

求：（1）开关S接1位置时，电路中电流是多少？（2）若用此电水壶将1.5kg的水，温度升高80℃，水吸收的热量是多少？（3）当开关S接到2位置时，电水壶实际功率是多少？4.（2021•毕节市）某电热饮水机具有加热和保温两挡，额定电压为220V。

如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。

某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示。

求：（1）饮水机处于加热挡阶段消耗的电能。

中考物理《电学》计算题专项练习题（含答案）1．某品牌的电热水器，有加热和保温两种挡位，它的工作电路如图所示。

已知R2=176Ω，当S1、S2均闭合时，电热水器处于加热挡，此时消耗的功率为1100W。

求：（1）电阻R1的阻值；（2）当只闭合S1时，电热水器处于保温挡，求保温档的功率；（3）已知电热水器电热转化效率为80%，求用加热档将1.1kg水从18℃加热到98℃所需的时间。

（水的比热容为4.2×103J/(kg·℃)）2．如图甲是小明家豆浆机的工作原理图，在接入220V电压工作时，电动机带动刀头将黄豆进行粉碎打浆，额定功率是200W；R是加热电热管，额定功率是1000W。

小明记录了豆浆机正常制作一次豆浆过程中电热管和电动机交替工作的“P﹣t”图象如图乙。

请计算：（1）电动机正常工作时的电流（结果保留两位小数）；（2）豆浆机正常制作一次豆浆，消耗的总电能。

3．小新喜欢吃爆米花，学习电加热原理后自己制作了一个简易的爆米花机，图甲是爆米花机的简易电路图．开关S接a时，1R加热同时电动机搅拌；开关S接b时，2R单独工作并处于保温状态。

图乙是小新设计的相关参数。

小新将100g的玉米粒放入制好的爆米花机中，玉米粒初温为20℃，加热5min后玉米粒温度升高到300℃并爆成了玉米花，此后小新将爆米花机调至保温状态。

求：（()31.210J /kg =⨯⋅玉米℃c ）（1）保温状态时电路中的电流；（2）电阻1R 的阻值；（3）加热过程电路消耗的电能；（4）电阻1R 给玉米加热的效率。

4．如图所示电路中，电源电压保持不变，灯泡L 标有“8V 4W ”字样，当开关S 闭合时，灯泡L 正常发光，电流表的示数为0.7A ．求：（1）此时通过灯泡L 的电流；（2）定值电阻R 的阻值。

5．图甲是小明家安装的即热式热水器，其具有高、低温两挡加热功能，低温挡功率为5500W ，内部等效电路如图乙所示，R 1和R 2是两个电热丝．某次小明用高温挡淋浴时，水的初温是20℃，淋浴头的出水温度为40℃，淋浴20min 共用水100kg ．假设热水器电热丝正常工作且产生的热量全部被水吸收[c 水＝4.2×103J/(kg·℃)]，求： （1）电热丝R 1的阻值。

多挡位电热器综合计算》专题训练1．如图甲为新型电饭锅，它能智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。

小明了解到电饭锅的简化电路如图乙所示，对和人2均为电热丝，S］和S2为温控开关，其中S2有A、B两个触点，可实现“高温”“中温”和“低温”三挡的转换。

当S］闭合，S2连接触点A时，处于高温挡，高温功率1100W。

已知R］=55Q，问：(1)处于高温挡时电饭锅正常工作时电路中的总电流是多大？(2)求电阻R2的阻值。

(3)当S1断开，S2连接触点B时，处于低温挡，求此时电路的总功率。

(4)如图丙是在一次煮饭过程中电饭锅功率与时间的关系图像，求本次煮饭过程中电饭锅消耗的电能。

甲乙丙2•下图是一台电热饮水机的电路原理图，下表是它的铭牌数据，其中S2是温控开关,R1是加热电阻，R2是定值电阻。

(1)请画出饮水机处于加热状态时的等效电路图；(2)在加热状态下，饮水机正常工作时电路中的电流是多大？(3)求保温时电路中的总阻值为多少？(4)若饮水机7分钟把一定质量的水烧开，水所吸收热量为168000J,请通过计算说明此加热过程中电阻丝产生的热量是否有损失？额定电压220V加热功率440W保温功率40W3．几千年来中国的厨艺最讲究的就是“火候”。

现在市场上流行如图甲所示的新型电饭锅，采用“聪明火”技术，电脑智能控温、控压，智能化控制食物在不同时间段的温度，以得到最佳的口感和营养，其简化电路如图乙所示。

R1和R2均为电热丝，S］是自动控制开关。

把电饭锅接入220V的电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图像如图丙所示，求：1)电饭锅的最大电功率；(2)电热丝R2的阻值；(3)25min内电饭锅产生的热量。

4.如图甲所示为某电烤箱的内部简化电路，S］为自动控制开关，R1和R2均为电热丝,图乙是电烤箱正常工作时电流随时间变化的图象。

求：（1）低温挡工作时的功率；（2）电热丝R2的阻值；（3）15min内电烤箱消耗的电能；（4）若开始工作时实际总电流为9A,试计算电热丝R2的实际功率（电热丝的电阻保持不变）。

1．(2019·通辽)有一台热水器，内部简化电路如图所示，R 1和R 2均为电热丝。

R 1＝88Ω，R 2＝22Ω。

（1）如何控制S 1和S 2，使热水器处于高温挡； （2）求低温挡正常工作5min 电热丝产生的热量； （3）求中温挡正常工作时热水器的功率。

【答案】（1）当闭合开关S 1，并将S 2拨至位置a 时，热水器处于高温档；（2）1.32×105J ；（3）550W 。

【解析】（1）根据公式P ＝U 2R 可知，加热时电路的总电阻较小，再根据并联电路的电阻特点判断电路中电阻的大小关系，从而可以判断出电热水器处于处于什么状态；（2）先根据P ＝U 2R 判断出电路处于低温档时电路的结构，然后根据Q ＝U 2R t 求出低温档正常工作5min 电热丝产生的热量；（3）先根据P ＝U 2R 判断出电路处于中温档时电路的结构，然后根据P ＝U 2R 求出中温档正常工作时热水器的功率。

解：（1）由图知，当闭合开关S 1，并将S 2拨至位置a 时，R 1和R 2并联接入电路，此时电路中的总电阻最小，电源电压不变，由P ＝U 2R可知，此时总功率最大，热水器处于高温档；（2）当断开S 1，并将S 2拨至位置b 时，R 1和R 2串联接入电路，由P ＝U 2R 可知，此时总功率最小，热水器处于低温档；此时热水器正常工作5min 内电热丝产生的热量：Q ＝U 2 R 1 +R 2 t ＝(220V)288Ω+22Ω×5×60s ＝1.32×105J ；（3）只闭合开关S 1时，电路为R 1的基本电路，热水器处于中温档； 此时电路的功率：P 中＝U 2R 1 ＝(220V)2 88Ω＝550W 。

2．（2019·娄底）小明家某型号电热加湿器的原理图如图甲，R 1、R 2都是发热电阻，不考虑温度对电阻的影响，且R 2=3R 1；S 为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”、“低挡”、“高挡”之间的切换（低挡为小功率加热，高挡为大功率加热），其部分技术参数如下表。

中考物理专题复习《电学计算》测试卷-含答案学校:___________班级:___________姓名:___________考号:___________1．如图是某电热器的原理简图。

它有高温、低温两挡，功率分别为680W、220W，发热体由R1、R2两个电热丝构成。

（1）S1闭合、S2断开时，求电热器的工作电流；（2）分别求出R1和R2的阻值。

2．如图所示的电路，已知R1=5Ω，R2=10Ω，当开关S闭合时，电压表的示数为4V。

求：（1）通过R1的电流；（2）电源电压。

3．右图所示，滑动变阻器R1、R2的规格都为“10Ω 2A”，灯泡L标有“3.0V 3.0W”的字样（不考虑灯丝电阻的变化）。

当两个滑动变阻器的滑片P都在最左端时，闭合开关S，调节滑动变阻器R2的滑片至某位置时，灯泡恰好正常发光，此时电流表A的示数为1.6A，求：（1）灯L的电阻；（2）电源的电压；（3）此时滑动变阻器R2接入电路的阻值。

4．小灯泡电阻随温度变化，其I-U图如图甲所示。

图乙中，当S1、S2闭合，S3断开时，电压表示数为6V，电流表示数为0.6A；S1闭合，S2、S3断开时，将滑动变阻器的滑片移到中点，电压表示数为2V。

求：(1)R1的电阻；(2)滑动变阻器的最大阻值。

5．常用的电压表是由小量程的电流表G改装而成的．图甲是一个量程为0～3mA的电流表G，已知该电流表的内电阻为R g＝10Ω．（1）若将这个电流表当成电压表使用，则刻度盘上3mA处应该标多大的电压值？（2）如图乙所示，若将这电流表串联一个定值电阻R后，使通过G的电流为3mA时，A、B之间的电压等于15V，这样A、B之间（虚线框内）就相当于一个量程为0～15V的电压表（图丙），求串联的定值电阻R的大小．6．小明用如图所示的电路模拟电动机控制升降，电路中直流电动机的线圈电阻为2Ω，R0是阻值为10Ω的定值电阻，电源电压保持16V不变，闭合开关S，当电动机正常工作时，匀速提升重为10N的物体，此时电压表示数为6V，求：（要求有解析过程）（1）电动机正常工作时，通过它的电流是多大？（2）电动机正常工作时，R0的电功率是多少？（3）若电动机正常工作5s，可使物体上升的高度是多少？7．在如图所示的电路中，有三个均标有“6V 2.4W”灯泡，当S2断开，S1、S3闭合时，电流表读数是0.4A，求：（不计灯丝电阻的变化）（1）电源电压是多少？（2）当S1、S2、S3都断开时，电流表的示数是多少？（3）当S1、S2、S3都断开时，通电10 s整个电路消耗的电能是多少？8．为反对浪费，响应“光盘行动”，小明为自助餐厅的餐桌设计了“光盘仪”．餐盘放在载盘台上，若盘内剩余食物的质量达到或超过规定值，人一旦离开餐桌，提示器就会发出提示音，其原理如下图所示，电源电压3V不变．提示器的电阻忽略不计，传感器R1的阻值随载盘台所载质量变化的关系如下表所示．开关S闭合后，问：载盘台所载100110120130140150160····质量m/g传感器R1/Ω100908070605040····（1）根据上表中数据，当载盘台所载质量是150g时，R1的阻值是多少？电路中的电流是多少？（2）在第（1）问的基础上，通电8 s ，电流通过R1产生的热量是多少？（3）当电路中的电流达到0. 075A时，提示器会发出提示音，若空餐盘质量为100g ，此时盘内剩余食物的质量是多少？9．小灯泡（点光源）发出的光沿半径向外传播，在单位时间内通过与传播方向垂直的单位面积的光能叫做光强。

电学计算（电热）1．某品牌的电热水器铭牌如图所示，现将水箱装满水，电热水器正常工作时，把水从25℃加到50℃．[c水＝4.2×103J/（kg•℃）不计热损失]．求：（1）水吸收的热量；（2）加热所需要的时间．2．有一只电热水壶，其铭牌上标有“220V 1210W”的字样，不考虑温度对电阻的影响，水的比热容4.2×103J/（kg·℃），g取10N/kg．求：（1）它正常工作时通过电阻丝的电流有多大？（2）它正常工作时电阻丝的电阻有多大？（3）当实际电压为200V时，该电热水壶的效率为80%，在一标准大气压下将壶内1kg的水由20℃加热至沸腾，需要加热多少分钟？3．某型号的电饭锅有两挡，分别是高温烧煮挡和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）.已知R1=44Ω, R2=2156Ω.（1）开关S置于＿＿挡（选填“1”或“2”）时是高温烧煮挡，它的功率是多大？（2）保温焖饭时电路中的电流是多大？10min产生的热量是多少？（3）若只要求将保温焖饭挡的功率提升10%，请通过计算具体说明改型号xxxxx额定电压220V加热功率2000W频率50H Z水箱容量50L进措施.4．如图甲是某款电热水龙头。

即开即热、冷热兼用。

图乙是它的原理电路图R1、R2为电热丝。

通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。

有关参数如表。

不考虑温度对电阻丝值的影响，请回答下列问题：（1）开关与1、2接触时，水龙头放出的水是＿＿＿＿（填“温”、“热”）水，此时电路中的电流多大？（2）水龙头放热水时，正常工作50s，消耗的电能是多少？（3）R2的电阻值多大？产品名称即热式热水龙头应用场所厨房、卫生间额定功率温水2200W 热水3300W额定电压220V额定频率50Hz防触电类型℃类（最高等级）5．热熔胶是常用的粘合剂，它在常温下是固体．图甲是热熔胶枪（简称“胶枪”）的外形，其内部有两只相同的PTC加热元件的电阻与温度的变化关系如图丙所示．电路如图乙所示，单只PTC加热元件的电阻与温度的变化关系如图丙所示．胶枪扳机松开时，开关S1断开，开关S2的触片与b 触点接通，若此时接通电源，胶枪就进入预热状态，约60s后热熔胶熔化成的胶液温度达到正常工作温度．此后，若扣动扳机，胶枪就进入正常工作状态：开关S1闭合，开关S2的触片与a触点接通，固体胶条向前挤压，枪口冒出温度为150℃～180℃的胶液．在近似计算时，可以认为胶液的温度与PTC加热元件的温度相同．问：（1）单只PTC加热元件在预热过程中的最小电阻为多少？（2）胶枪在预热过程中消耗的最大功率是多少？（3）接通电源60s后，假设胶枪在恒温为150℃的条件下正常工作100s，它产生热量的60%被胶条吸收，在这过程中胶条吸收了多少热量？6．图甲是一种新型家用电器－电压力锅，图乙是某型号电压力锅工作电路简图，表中数据是其部分参数。

中考物理试题电学压轴题之电加热器的多档位问题1、（1）电熨斗工作时，电流流过电阻产生热量，对水加热，使水汽化为蒸汽，因此电热丝是利用电流的热效应工作的；由电路图知，当闭合S 1、S 2闭合时，两电阻丝并联，电路电阻最小，电源电压U 一定，由P=U 2R可知此时电路功率最大，电熨斗处于高温挡； 由P=UI 可得，1800W=220V ×I ，所以在高温档状态下电路中的总电流I=9A（2）由电路图知：当S 1闭合，S 2断开时，电阻R 1和R 2组成的是一个并联电路； U=U 1=U 2=220VI 2=U 2R 2= 220V 44Ω=5A I 1= I- I 2=9A -5A =4 AR 1=U 1I 1 =220V 4 A=55Ω （3）小楠方案：用一根都是“220V 550W ”的电热丝的电阻为R 3 R 3=U 2P 3 =（220V ）2550W=88Ω 用两根的电热丝R 3并联后总电阻是44Ω，其总功率为1100W ，正常工作时符合要求。

但当其中一根的电热丝烧坏，电路仍能工作，但P 3=550W<1100W ，且不能及时发现加以排除，可见小楠方案也不是最佳方案。

2、1）不计热损失，有：Q 1= Q 2 P 1t = cm (t 2－t 1)400W ×3×60s=4.2×103J/（kg ·℃）×m ×(100℃-20℃) m =0.21kg（2）电热加湿器在高档时，R 2被短路，电路中只有R 1 ，故有P 1=UI 1=12R U 电热加湿器在低档时，R 1和R 2串联，总电阻R=2R 1，有P 2= UI 2=122R U 则 11122R R P P =0.5，P 2=0.5 P 1=0.5×400W=200W （3）可以降低电热槽内气压 其他正确解答均可3、答案：（1）2 、 3（2）22欧（3）14A解析：（1）当开关处于位置2时，只有电阻R 1接入电路，电路电阻最大，根据P=可知：此时功率最小，可见此时放出的是温水；当开关处于位置3时，电阻R 1和R 2并联接入电路，电路电阻最变小，根据P=可知：此时功率最小，所以此时放出的是热水； （2）∵P=UI=可知，温水功率P 温水=2.2kW=2200W ， ∴R 1===22Ω；（3）∵S 旋到热水档时，电阻R 1和R 2并联接入电路，∴根据欧姆定律得：I 1===10A ，I 2===4A ，所以，I=I 1+I 2=10A+4A=14A ． 4、（1）由P=可得，加热电阻的阻值： R===11Ω；（2）标准大气压下水的沸点是100℃，水吸收的热量：Q 吸=cm （t ﹣t 0）=4.2×103J/（kg•℃）×10kg×（100℃﹣23℃）=3.234×106J ，∵电水壶产生的热量全部被水吸收，∴W=Q 吸=3.234×106J ，∵W=Pt，∴加热时间：t===735s ；（3）当S 断开时，R 与R 0串联，处于保温状态，由欧姆定律可得，R 两端的电压：U R =IR=1A×11Ω=11V ，∵串联电路中总电压等于各分电压之和，∴R 0的电压：U 0=U ﹣U R =220V ﹣11V=209V ，此时电阻R 0的电功率：P 0=U 0I=209V×1A=209W．答：（1）电水壶正常工作时，其加热电阻的阻值是11Ω；（2）若电水壶产生的热量全部被水吸收，现将一满壶23℃的水在标准大气压下烧开需要735s ；（3）当电水壶处于保温状态时，通过加热器的电流是1A ，此时电阻R 0的电功率是209W ．5、（1）当开关S 处于“2”挡时，R 被短路，I R =0I 0=U/R 0=220V/55Ω=4A（2）当开关S 处于“1”挡时，R 与R 0串联，饮水机的总功率P 1=U 2/（R 0+R ）=（220V ）2/（2365Ω+55Ω）=20W当开关S 处于“2”挡时，只有R 0工作，饮水机的总功率P 2=U 2/R 0=（220V ）2/55Ω=880W（3）当开关S 处于“1”挡时，饮水机处于保温状态当开关S 处于“1”挡时，饮水机的总功率远远小于开关S 处于“2”挡时的总功率。

物理电学加热保温题型1,如图所示，是电热水器原理的简易示意图，通过开关S 可以使热水器处于或状态．则闭合开关S 时，热水器处于 状态．此时，电能转化为 能．4、下表是立式饮水机的几项技术参数．该饮水机正常工作时，将水6min 所消耗的电能是 kW•h ．5、某电饭锅设有“”和“”两档，其内部简化电路如图所示，当开关S 置于“1”档时，电饭锅处于 （选填“加热”或“保温”）状态； 若电饭锅保温和加热时总功率之比为1：50，则电阻R 0和R 1的比6、 种电热水器，其电路图如图，R 1为发热板，R2为电阻，S 1是温控开关．当S 1断开时，电热水器处于 状态；当S 1闭合时，电热水器处于 状态．（均填保温或加热）7、 如图所示的电路是家用电饭锅工作原理图．当开关S 闭合时为状态，当开关S 断开时为状态，已知时的电功率为800W ，时的电功率为100W ，设R 1、R 2的阻值不随温度发生变化．请你自己提出3个问题并进行求解．∙∙9、 如图所示为某电热水器的原理示意图，发热体分别由R 1和R 2组成，通过通、断开关可以使热水器处于“加热”或“保温”状态．断开S 1、闭合S 时，电热水器处于 状态． 如S 1、S 均闭合时，电热水器处于 状态．10、 某电饭锅内有R 1=44Ω，R 2=156Ω的两根电热丝，将它们接入如所示的电路中，当开关S 断开时，电饭锅处于 状态；在加热状态下通电100s 电路产生的热量为 J ．．11、 如图为电饭锅内部电路，R 1是电阻，阻值为96.8Ω．开关S闭合时处于 状态，S 断开时处于状态，加热状态和保温状态所消耗的总功率之比为10：1．求： （1）电饭锅处于加热状态时消耗的电功率是多少？ （2）R 2的阻值是多少？12、 如图是某电热水壶和电路原理图，R 1=44Ω，R 2=440Ω，当开关S 1断开，S 2闭合，电热水壶处于 状态；该电热水壶的加热功率是 W ．13、 某品牌的电器工作电路如图所示，其额定电压为220V ，加热功率为1100W ，保温功率为44W ．单刀双掷开关S 接b 时，电器处 状态；电路中定值电阻R 1的阻值为 Ω．14、 如图甲所示是某品牌的电饭锅的铭牌，由铭牌可知，该电饭锅有“保温”和“加热”两个挡位，图乙是该电饭锅的简化电路原理图．经分析可知，当开关S 接a 时，电饭锅处于 状态，且电阻R 2的阻值为 Ω．15、如图所示，电饭锅有两种工作状态：一是锅内水烧开前的加热状态，二是水烧开后的保温状态．其中，R2是用的电阻丝，（1）当开关S断开后，R2两端电压是多少？（2）求两种状态下，电饭锅消耗的功率分别是多少？为用电阻丝，R2为一普16、如图为电饭锅内部电路，R通电阻且R2=159.5Ω．S闭合时，为状态，此时R1电功率是800W；S断开时，为状态，求10min，电流通过R1产生的热量．《建设工程监理规范》培训试卷单位：姓名：分数：监考人：阅卷人：一.填空题（每题2分，共20分）1.规范共分章和个附录，主要内容包括：总则，术语，项目监理机构及其设施，监理规划及监理实施细则，工程质量、造价、进度控制及的监理工作，、及施工合同争议处理，监理文件资料管理，设备采购与设备监造．相关服务等。
