1绪论李廉锟结构力学解析

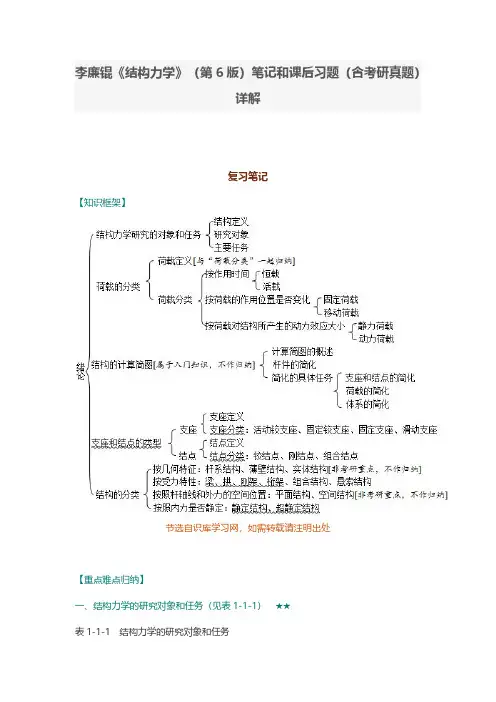

李廉锟《结构力学》（第6版）笔记和课后习题（含考研真题）详解复习笔记【知识框架】节选自识库学习网，如需转载请注明出处【重点难点归纳】一、结构力学的研究对象和任务（见表1-1-1）★★表1-1-1结构力学的研究对象和任务二、荷载的分类（见表1-1-2）★★★荷载是指作用在结构上的主动力。

表1-1-2荷载的分类三、支座和结点的类型★★★★1支座支座是指把结构与基础联系起来的装置，见表1-1-3。

表1-1-3支座的类型2结点结点是指结构中杆件相互联结的位置，见表1-1-4。

表1-1-4结点的类型四、结构的分类★★★1按几何特征分类（见表1-1-5）表1-1-5结构按几何特征分类2按受力特性分类（见表1-1-6）考研真题汇编第1章绪论本章暂未编选名校考研真题。

【更多考研专业课真题可转识库学习网】第2章平面体系的机动分析一、填空题1在平面体系中，联结______的铰称为单铰，联结______的铰称为复铰。

[哈尔滨工业大学2007研]【答案】两个刚片；两个以上的刚片查看答案【解析】根据定义，单铰是指联结两个刚片的一个铰；复铰是指同时联结两个以上刚片的一个铰。

2如图2-1所示体系为有______个多余约束的______体系。

[国防科技大学2007研]图2-1【答案】0；几何不变查看答案【解析】几何组成分析：将AED和DCF分别看作两个刚片，BE和BF可以分别看作两根链杆，再将大地看作一个刚片，此体系可看作通过两个虚铰和一个实铰（三个铰不共线）联结的；根据三刚片规则，可判断出该体系为无多余约束的几何不变体系。

3如图2-2所示体系为有______个多余约束的______体系。

[国防科技大学2004研]图2-2【答案】5；瞬变查看答案【解析】几何组成分析，分析上部结构：将4个组合节点全部变成铰接点，则减少4个多余约束；分析剩余结构，易知该剩余部分为有1个多余约束的几何不变体系，故上部结构为有5个多余约束的几何不变体系。

第7章力法7.1 复习笔记【知识框架】【重点难点归纳】一、超静定结构 超静定结构的定义 多余联系的描述超静定结构的概述 超静定结构类型：超静定梁、超静定桁架、超静定刚架等 求解超静定问题应考虑的条件：平衡条件、几何条件、物理条件 基本方法：力法（柔度法）、位移法（刚度法） 计算方法 其他演变方法：力矩分配法、混合法、矩阵位移法等 超静定次数的确定 超静定次数的定义力法的定义 确定方法力法的基本结构力法的基本概念 相关概念 力法的基本体系力法的基本方程力法的典型方程确定力法的基本体系建立力法典型方程力法的计算步骤 计算方程中的系数和自由项力法的求解步骤 解算典型方程求出多余未知力 力法的相关结论 由平衡条件或叠加法求得最后内力 对称结构的条件对称的类型：正对称、反对称对称性的利用 对称的特点未知力分组及荷载分组取一半结构计算：奇数跨对称刚架、偶数跨对称刚架 理论基础超静定结构的位移计算 方法步骤平衡条件的校核最后内力图的校核 位移条件的校核温度变化对超静定结构的影响温度变化时超静定结构的计算 温度变化时超静定结构内力分析支座位移对超静定结构的影响支座位移时超静定结构的计算 支座位移对超静定结构的影响拱轴线方程及截面变化规律弹性中心法计算无铰拱 无铰拱的力法计算的相关步骤及弹性中心法 无铰拱的一些结论两铰拱的相关概念和力法求解步骤两铰拱及系杆拱 系杆拱的相关概念和力法求解步骤系杆拱的其他情况及桁架拱的简单介绍外界变化的影响超静定的结构特性 内力的确定多余联系的影响 力法1．定义单靠平衡条件还不能确定全部反力和内力的结构，称为超静定结构，如图7-1-1（a）、7-1-2（b）所示。

图7-1-1图7-1-22．多余联系（1）定义在超静定结构（几何不变）中，对保持结构的几何不变性没有必要的联系称为多余联系。

（2）多余未知力多余联系中产生的力称为多余未知力，又称赘余力或冗力，如图7-1-1（b）、7-1-2（b）所示。

第2章 平面体系的机动分析2.1 复习笔记【知识框架】【重点难点归纳】一、体系1．几何不变体系几何不变体系是指在任意载荷作用时，若不考虑材料的变形，则其几何形状与位置均能 几何不变体系 平面体系的概述 常变体系几何可变体系 瞬变体系自由度 自由度定义自由度个数平面体系的计算自由度 联系的定义联系 联系的分类：链杆、单铰、复铰多余联系 一般体系 计算自由度 计算自由度的公式 铰结链杆体系 自由度与体系是否几何不变的关系 三刚片规则 几何不变体系的基本组成规则 二元体规则两刚片规则 瞬变体系 瞬变体系的定义 三刚片规则中，三个铰在同一直线上的体系 瞬变体系 几种常见的瞬变体系 二元体的两杆共线的体系两刚片规则中，三根链杆交于同一点，且互不平行两刚片规则中，三根链杆全平行无穷远点的性质三刚片体系中虚铰在无穷远处的情况 一铰无穷远两铰无穷远三铰无穷远几何构造与静定性的关系 静定体系：体系几何不变且无多余联系超静定体系：体系几何不变，而且有多余联系 平面体系的机动分析保持不变的体系。

2．几何可变体系（1）定义几何可变体系是指在很小的荷载作用下，即使不考虑材料的变形，会发生机械运动而不能保持原有的几何形状或位置的体系。

（2）分类①常变体系；②瞬变体系。

二、平面体系的计算自由度1．自由度（1）自由度定义自由度是指体系运动时所具有的独立运动方式数目，也就是体系运动时可以独立变化的几何参数数目，或者说确定体系位置所需的独立坐标数目。

（2）自由度个数①平面内的一个点的自由度为2；②平面内的一个刚体的自由度为3；③机械中常用的机构是沿特定的一种轨迹运动，具有一个自由度；④几何不变体系不能发生任何运动，其自由度应等于零；⑤凡自由度大于零的体系都是几何可变体系。

2．联系（1）联系的定义联系是指限制运动的装置，也称为约束。

一个联系是指能减少一个自由度的装置。

（2）联系的分类①链杆一根链杆为一个联系。

②铰a．单铰单铰是指联结两个刚片的一个铰。

结构力学·教材：《结构力学》（第四版上册、下册）李廉锟主编·学时：90学时·学习内容：第一章～第十一章、第十四章其中：第一章绪论：介绍一些基本概念；第二章平面体系的机动分析：介绍实际结构需要满足的几何构造要求及判断方法；第三章静定梁与静定刚架：介绍静定梁与静定刚架的内力图的特点和内力图的绘制方法；第四章静定拱：介绍静定拱（曲梁）的受力特点和内力求解方法；第五章静定平面桁架：介绍静定平面桁架结构的受力特点和内力求解方法；第六章结构位移计算：介绍不同情况（荷载、温度变化、支座位移）下位移的计算方法；第七章力法：介绍超静定结构的分析（基本未知量是内力）；第八章位移法：介绍超静定结构的分析（基本未知量是位移）；第九章渐近法：介绍用逐次逼近的方式分析结构内力的方法；第十章矩阵位移法：介绍用矩阵理论分析结构的方法（基本未知量是位移）；第十一章影响线及其应用：介绍移动荷载下结构的分析方法；第十四章结构动力学：介绍一些简单结构的动力响应分析方法、动态性能参数的计算方法。

分类：一、第二章（结构的几何构造分析）；二、第三章～第十章（静定结构和超静定结构的内力和位移分析）；三、第十一章（移动荷载下的结构分析）；四、第十四章（动力荷载下的结构分析）。

·考核方法：平时成绩：15%（作业、考勤等）；期末考试：85%（闭卷）。

·重要性：1、实际应用：房屋、桥梁、塔架等；2、考研：土建、水利、道桥等专业。

·和理论力学、材料力学的关系：用静力学理论和梁的弯曲理论(作业、考试题中大约有80%以上的内容涉及到弯矩图）。

·本课程的特点：实践性强·学习方法：课后要及时复习、多动手实践，自己独立完成作业。

第一章绪论§1-1 结构力学的研究对象和任务结构：建筑物中承担荷载，起骨架作用的部分一、研究对象：由杆件组成的结构，而且特指平面结构二、结构力学的任务，或结构力学理论的作用：1、结构的内力和位移（主要内容，第三章～第十章）2、结构的组成规则和合理形式（第二章）研究在什么条件下，结构的几何形状能够保持不变例如：几何不变几何可变再例如：几何可变?3、影响线（第十一章）研究：移动荷载对固定点或固定截面内力或者支反力的影响。

第1章绪论复习思考题1．结构力学的研究对象和具体任务是什么？答：（1）结构力学的研究对象结构力学研究的主要对象是杆系结构。

（2）结构力学的具体任务①研究结构在荷载等因素作用下的内力和位移的计算。

在此基础上，即可利用后续相关专业课程知识进行结构设计或结构验算；②研究结构的稳定计算，以及动力荷载作用下结构的动力反应；③研究结构的组成规则和合理形式等问题。

2．什么是荷载？结构主要承受哪些荷载？如何区分静力荷载和动力荷载？答：（1）荷载的定义荷载是指作用在结构上的主动力。

（2）荷载的分类①按作用时间分为：恒载和活载。

②按荷载的作用位置是否变化分为：固定荷载和移动荷载。

③按荷载对结构所产生的动力效应大小分为：静力荷载和动力荷载。

（3）静力荷载和动力荷载的主要区别荷载是否使结构产生不可忽略的加速度，即是否可以略去惯性力的影响。

若可忽略加速度（惯性力），则为静荷载；若不可忽略加速度（惯性力），则为动荷载。

3．什么是结构的计算简图？如何确定结构的计算简图？答：（1）计算简图的定义结构的计算简图是指略去次要因素，用一个简化图形来代替实际结构的图形。

（2）确定计算简图的方法①杆件的简化，常以其轴线代表。

②支座和结点的简化。

③荷载的简化，常简化为集中荷载及线分布荷载。

④体系的简化，将空间结构简化为平面结构。

4．结构的计算简图中有哪些常用的支座和结点？答：结构的计算简图中常用的支座和结点分别有：（1）常用的支座：活动铰支座、固定铰支座、固定支座、滑动支座。

（2）常用的结点：铰结点、刚结点、组合结点。

5．哪些结构属于杆系结构？它们有哪些受力特征？答：（1）杆系结构的定义杆系结构是指长度远大于其他两个尺度（即截面的高度和宽度）的杆件组成的结构。

杆系结构包括：梁、拱、刚架、桁架、组合结构、悬索结构。

（2）各种杆系结构的受力特征①梁。

梁是一种受弯杆件，其轴线通常为直线，当荷载垂直于梁轴线时，横截面上的内力只有弯矩和剪力，没有轴力。

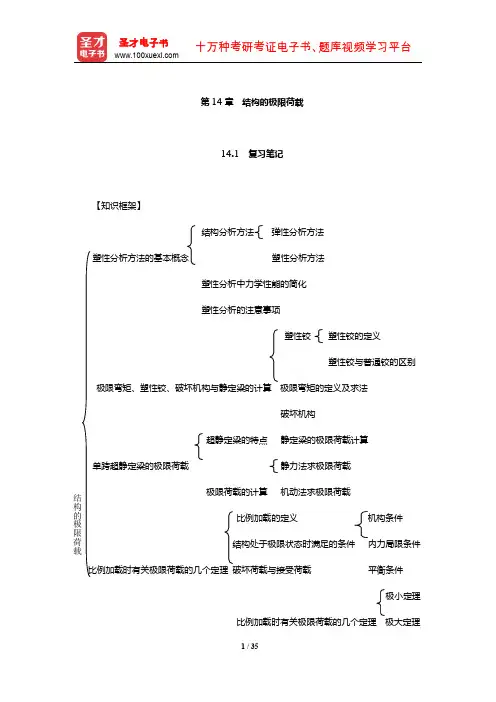

第14章 结构的极限荷载14.1 复习笔记【知识框架】结构分析方法 弹性分析方法 塑性分析方法的基本概念 塑性分析方法 塑性分析中力学性能的简化 塑性分析的注意事项塑性铰 塑性铰的定义 塑性铰与普通铰的区别 极限弯矩、塑性铰、破坏机构与静定梁的计算 极限弯矩的定义及求法 破坏机构超静定梁的特点 静定梁的极限荷载计算 单跨超静定梁的极限荷载 静力法求极限荷载极限荷载的计算 机动法求极限荷载 比例加载的定义 机构条件 结构处于极限状态时满足的条件 内力局限条件 比例加载时有关极限荷载的几个定理 破坏荷载与接受荷载 平衡条件 极小定理 比例加载时有关极限荷载的几个定理 极大定理结构的极限荷载穷举法的描述唯一性定理计算极限荷载的穷举法和试算法试算法的描述穷举法的计算步骤试算法的计算步骤连续梁的可能破坏机构形式连续梁的极限荷载计算方法连续梁的极限荷载的计算计算步骤刚架的可能破坏机构形式刚架的极限荷载计算方法刚架的极限荷载的计算计算步骤矩阵位移法求刚架极限荷载的概念【重点难点归纳】一、塑性分析方法的基本概念1．结构分析方法（1）弹性分析方法①定义弹性分析方法是指以结构在弹性阶段的最大应力达到极限应力作为结构破坏的标志的结构分析方法，又称为许用应力法。

②强度条件式中，σmax为结构的实际最大应力；[σ]为材料的许用应力；σu为材料的极限应力，对于脆性材料为其强度极限σb，对于塑性材料则为其屈服极限σs；k是安全因数。

③优点结构在设计荷载作用下，大多数仍处于弹性阶段，因此弹性分析对于研究结构的实际工作状态及其性能仍是很重要的。

④缺点按许用应力法以个别截面的局部应力来衡量整个结构的承载能力是不够经济合理的，而且以确定许用应力的安全因数k也不能反映整个结构的强度储备。

（2）塑性分析方法①定义塑性分析方法是指以结构进入塑性阶段并最后丧失承载能力时的极限状态作为结构破坏的标志的结构分析方法。

②极限载荷极限荷载是指结构在极限状态时所能承受的荷载。

第9章 渐近法9.1 复习笔记【知识框架】【重点难点归纳】 一、力矩分配法 1．定义 （1）劲度系数当杆件AB （图9-1-1）的A 端（又称近端）转动单位角时，A 端的弯矩称为该杆端的劲度系数，用表示。

它标志着该杆端抵抗转动能力的大小，故又称为转动刚度，其值不仅与杆件的线刚度有关，而且与杆件另一端（又称远端）的支承情况有关。

（2）传递系数当A 端转动时，B 端也产生一定的弯矩，将B 端弯矩与A 端弯矩之比称为由A 端向B力矩分配法的相关定义 劲度系数渐进法的概述 传递系数 力矩分配法的基本原理及举例分析应用力矩分配法计算无侧移刚架和连续梁 适用的对象无剪力分配法的举例分析 无剪力分配法 无剪力分配法的定义 无剪力分配法解多层无侧移刚架无剪力分配法应用于有侧移刚架 适用对象剪力分配法的举例分析 剪力分配法 剪力分配法的定义 剪力分配法的其他情况 剪力分配法的实用举例渐进法端的传递系数，用来表示，即。

图9-1-1等截面直杆的劲度系数和传递系数见表9-1-1。

当B端为自由或为一根轴向支承链杆时，A端转动时杆件将毫无抵抗，其劲度系数为零。

表9-1-1 等截面直杆的劲度系数和传递系数2．应用（单个结点转角）力矩分配法其结点角位移、杆端力的符号规定均与位移法相同，非常适用于连续梁和无结点线位移刚架的计算。

（1）举例①原结构如图9-1-2（a）所示刚架。

②典型方程只有一个基本未知量即结点转角，其典型方程为：。

图9-1-2③绘出M p、M1图如图9-1-2（b）、（c）所示。

④求自由项a．求（9-1）式中，为结点固定时附加刚臂上的反力偶，可称为刚臂反力偶，它等于汇交于结点1的各杆端固端弯矩的代数和，即各固端弯矩所不能平衡的差额，故又称结点上的不平衡力矩。

b．求（9-2）式中，为汇交于结点1的各杆端劲度系数的总和。

⑤解典型方程⑥最终弯矩图按叠加法计算各杆端的最后弯矩a．近端弯矩各杆汇交于结点1的一端为近端，另一端为远端。

第1章绪论复习思考题1．结构力学的研究对象和具体任务是什么？答：（1）结构力学的研究对象结构力学研究的主要对象是杆系结构。

（2）结构力学的具体任务①研究结构在荷载等因素作用下的内力和位移的计算。

在此基础上，即可利用后续相关专业课程知识进行结构设计或结构验算；②研究结构的稳定计算，以及动力荷载作用下结构的动力反应；③研究结构的组成规则和合理形式等问题。

2．什么是荷载？结构主要承受哪些荷载？如何区分静力荷载和动力荷载？答：（1）荷载的定义荷载是指作用在结构上的主动力。

（2）荷载的分类①按作用时间分为：恒载和活载。

②按荷载的作用位置是否变化分为：固定荷载和移动荷载。

③按荷载对结构所产生的动力效应大小分为：静力荷载和动力荷载。

（3）静力荷载和动力荷载的主要区别荷载是否使结构产生不可忽略的加速度，即是否可以略去惯性力的影响。

若可忽略加速度（惯性力），则为静荷载；若不可忽略加速度（惯性力），则为动荷载。

3．什么是结构的计算简图？如何确定结构的计算简图？答：（1）计算简图的定义结构的计算简图是指略去次要因素，用一个简化图形来代替实际结构的图形。

（2）确定计算简图的方法①杆件的简化，常以其轴线代表。

②支座和结点的简化。

③荷载的简化，常简化为集中荷载及线分布荷载。

④体系的简化，将空间结构简化为平面结构。

4．结构的计算简图中有哪些常用的支座和结点？答：结构的计算简图中常用的支座和结点分别有：（1）常用的支座：活动铰支座、固定铰支座、固定支座、滑动支座。

（2）常用的结点：铰结点、刚结点、组合结点。

5．哪些结构属于杆系结构？它们有哪些受力特征？答：（1）杆系结构的定义杆系结构是指长度远大于其他两个尺度（即截面的高度和宽度）的杆件组成的结构。

杆系结构包括：梁、拱、刚架、桁架、组合结构、悬索结构。

（2）各种杆系结构的受力特征①梁。

梁是一种受弯杆件，其轴线通常为直线，当荷载垂直于梁轴线时，横截面上的内力只有弯矩和剪力，没有轴力。

第2部分章节题库第1章绪论一、简答题1．什么是结构的计算简图？为什么要将实际结构简化为计算简图？答：（1）计算简图的定义在进行结构的力学分析时，常用一个简化的图形代替实际结构，这个简化的图形称为结构的计算简图。

（2）将实际结构简化为计算简图的原因因为结构的实际工作状况是非常复杂的，要严格按照实际情况进行力学分析是不可能的，也是不必要的。

因此，计算前要将实际结构进行简化，保留实际结构的主要受力和变形性能，略去次要因素便于计算，成为计算简图。

实际结构的分析是在结构的计算简图中进行的。

2．计算简图的选择原则是什么？答：计算简图的选择原则：（1）能反映结构的主要受力和变形性能。

必须从实际结构的材料、构造及连接方式出发，由它们对杆件可能提供的约束，来反映实际结构的主要受力和变形特征，使计算结果与实际结构情况足够接近。

（2）略去细节，便于计算。

略去实际结构的次要因素（次要连接和内力），尽量简化，便于计算。

3．为什么有些框架结点可简化为刚结点，而有些只能简化为铰结点？答：（1）有些框架结点可简化为刚结点的原因有些框架结点连接的各杆间无相对移动和转动，同时，结点能承受和传递力矩，故可简化为刚结点，例如钢筋混凝土现浇框架结点为整体浇注在一起。

（2）有些框架结点只能简化为铰结点有些框架结点限制彼此间的相对线位移，但对转动的抵抗能力较弱，常忽略对转动的限制作用，而视为可相互转动，故只能视为铰结点，例如厂房排架柱柱顶与屋架端结点。

二、分析计算题1．作出如图1-1所示的某实验室拱式屋架的计算简图。

图1-1解：拱式屋架的计算简图如图1-2所示。

图1-2拱式屋架的计算简图2．作出如图1-3所示的某公路钢筋混凝土桥的计算简图。

图1-3钢筋混凝土公路桥解：钢筋混凝土公路桥的计算简图如图1-4所示。

图1-4钢筋混凝土公路桥的计算简图第2章平面体系的机动分析一、填空题1．如图2-1所示体系计算自由度W为______，是______多余约束的几何______体系。
