设备的画法与标注设备的画法与方案流程图基本相同。
与方案流程图不同的是：对于两个或两个以上的相同设备一般应全部画出。
每个工艺设备都应编写设备位号并注写设备名称。
与方案流程图中的设备位号应该保持一致。
当一个系统中包括两个或两个以上完全相同的局部系统时，可以只画出一个系统的流程，其他系统用双点画线的方框表示，在框内注明系统名称及其编号。
管道流程线的画法及标注管道流程线上应用箭头表示物料的流向。
图中的管道与其他图纸有关时，应将其端点绘制在图的左方或右方，并用空心箭头标出物料的流向（进或出），在空心箭头内注明与其相关图纸的图号或序号，在其上方注明来或去的设备位号或管道号或仪表位号。
每条管道都要标注管道代号。
横向管道的管道代号注写在管道线的上方;竖向管道则注写在管道线左侧，字头向左。
物料代号管道等级管道材质类别管道公称压力等级隔热及隔声代号阀门等管件的画法与标注管道上的管道附件有阀门、管接头、异径管接头、弯头、三通、四通、法兰、盲板等。
这些管件可以使管道改换方向、变化口径，可以连通和分流以及调节和切换管道中的流体。
管道附件用细实线按规定的符号在相应处画出。
阀门图形符号尺寸一般为长为6mm，宽为3mm或长为8mm，宽为4mm。
化工工艺图图层和线型为了安装和检修等目的所加的法兰、螺纹连接件等也应画出。
管道上的阀门、管件要按需要进行标注。
当它们的公称直径同所在管道通径不同时，要注出它们的尺寸。
当阀门两端的管道等级不同时，应标出管道等级的分界线，阀门的等级应满足高等级管的要求。
对于异径管标注大端公称通径乘以小端公称通径。
仪表控制点的画法与标注画出所有与工艺有关的检测仪表、调节控制系统、分析取样点和取样阀（组）。
仪表控制点用符号表示，并从其安装位置引出。
符号包括图形符号和字母代号，它们组合起来表达仪表功能、被测变量、测量方法。
检测、显示、控制等仪表的图形符号是一个细实线圆圈，其直径约为10mm。
圈外用一条细实线指向工艺管线或设备轮廓线上的检测点。

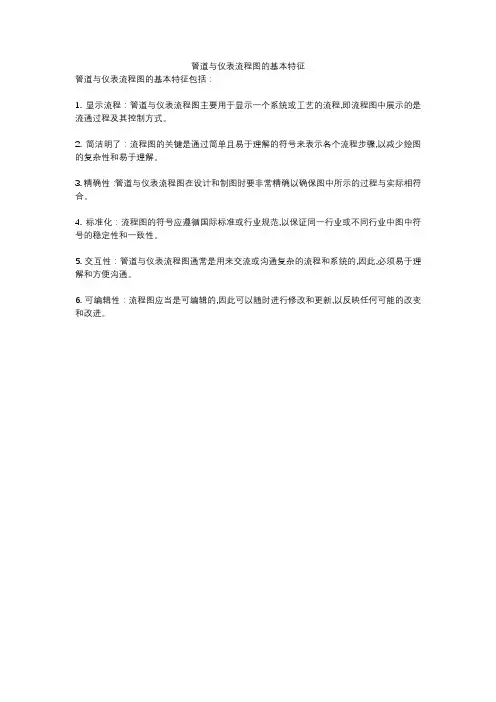

管道与仪表流程图的基本特征
管道与仪表流程图的基本特征包括：
1. 显示流程：管道与仪表流程图主要用于显示一个系统或工艺的流程,即流程图中展示的是流通过程及其控制方式。
2. 简洁明了：流程图的关键是通过简单且易于理解的符号来表示各个流程步骤,以减少绘图的复杂性和易于理解。
3. 精确性：管道与仪表流程图在设计和制图时要非常精确以确保图中所示的过程与实际相符合。
4. 标准化：流程图的符号应遵循国际标准或行业规范,以保证同一行业或不同行业中图中符号的稳定性和一致性。
5. 交互性：管道与仪表流程图通常是用来交流或沟通复杂的流程和系统的,因此,必须易于理解和方便沟通。
6. 可编辑性：流程图应当是可编辑的,因此可以随时进行修改和更新,以反映任何可能的改变和改进。
如何画管道仪表流程图，这些步骤说的可真详细（珍藏版）定义管道仪表流程图（PI图）是在⼯艺设计的基础上开展⼯作的，是⼯程设计的⼀个重要⼯作环节，亦是⼯程设计中各有关专业开展⼯作的主要依据。
管道仪表流程图是借助统⼀规定的图形符号和⽂字代号，⽤图⽰的⽅法把建⽴化⼯⼯艺装置所需的全部设备、仪表、管道、阀门及主要管件，按其各⾃功能，为满⾜⼯艺要求和安全、经济⽬的⽽组合起来，以起到描述⼯艺装置的结构和功能的作⽤。
它不仅是设计、施⼯的依据，⽽且也是企业管理、试运转、操作、维修和开停车等各⽅⾯所需的完整技术资料的⼀部分。
管道仪表流程图有助于简化承担该⼯艺装置的开发、⼯程设计、施⼯、操作和维修等任务的各部门之间的资料交流。
分类管道仪表流程图通⽤设计规定图纸规格图纸应采⽤标准规格，并带有设计单位名称的统⼀标题栏。
与国外公司合作，需要在国外公司提供的PI图上完成修改和深化设计时，可在国外公司图纸标题栏旁，加盖有本单位名称的标题栏。
⼀般应采⽤0号(A0)标准尺⼨图纸，也可⽤1号(A1)标准尺⼨图纸。
对同⼀装置只能使⽤⼀种规格的图纸，不允许加长、缩短（特殊情况除外）。
线条所有线条要清晰、光洁、均匀，线与线间要有充分的间隔，平⾏线之间的最⼩间隔不⼩于最宽线条宽度的两倍，且不得⼩于1.5mm，最好为10mm。
在同⼀张图上，同⼀类的线条宽度应⼀致，⼀根线条的宽度在任何情况下，都不应⼩于0.25mm。
推荐在管道仪表流程图上的线条宽度见下表：⽂字和字母标注>>>>⽂字和字母的⾼度图纸上的各种⽂字字体要求匀称、⼯整，并尽可能采⽤⼯程字。
字或字母之间要留适当间隙，使之清晰可见。
汉字⾼度不宜⼩于2.5mm（2.5号字），0号(A0)和1号（A1）标准尺⼨图纸的汉字⾼度应⼤于5mm。
指数、分数、注脚尺⼨的数字⼀般采⽤⼩⼀号字体。
分数数字最⼩⾼度为3mm，且和分数线之间⾄少应有1.5mm的空隙，推荐的字体适⽤对象如下：（1）7号和5号字体⽤于设备名称、备注栏、详图的题⾸字；（2）5号和3.5号字体⽤于其他具体设计内容的⽂字标注、说明、注释等；（3）⽂字、字母、数字的⼤⼩在同类标注中⼤⼩应相同。
P&ID图设计规范及入门指南管道和仪表流程图又称为P&ID，是PIPING AND INSTRUMENTATION DIAGRAM的缩写。
P&ID的设计是在PFD的基础上完成的。
它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序，是工厂安装设计的依据。
化工工程的设计，从工艺包、基础设计到详细设计中的大部分阶段，P&ID 都是化工工艺及工艺系统专业的设计中心，其他专业（设备、机泵、仪表、电气、管道、土建、安全等）都在为实现P&ID里的设计要求而工作。
广义的P&ID可分为工艺管道和仪表流程图（即通常意义的P&ID）和公用工程管道和仪表流程图（即UID）两大类。
由于P&ID的设计千变万化，对同一工艺流程的装置，也可以因为外界因素的影响（如用户要求、地理环境的差异、以及操作人员的经验不同等），需要在设计P&ID时作出相应对策，再加上设计者不同的处理方法，因而同一工艺流程在不同的工程项目中，其P&ID不可能完全相同，但也不会有太大的差异。
P&ID通常有6~8版，视工程需要而定。
一套完整的P&ID及UID清楚地标出工艺流程对工厂安装设计中的所有要求，包括所有的设备、配管、仪表等方面的内容和数据。
下面，对P&ID及UID的设计进行简单介绍。
1.P&ID的设计内容P&ID的设计应包括下列内容。
1.1设备(1)设备的名称和位号。
每台设备包括备用设备，都必须标示出来。
对于扩建、改建项目，已有设备要用细实线表示，并用文字注明。
（2）成套设备对成套供应的设备（如快装锅炉、冷冻机组、压缩机组等），要用点划线画出成套供应范围的框线，并加标注。
通常在此范围内的所有附属设备位号后都要带后缀“X”以示这部分设备随主机供应，不需另外订货。
（3）设备位号和设备规格P&ID上应注明设备位号和设备的主要规格和设计参数，如泵应注明流量Q和扬程H；容器应注明直径D和长度L；换热器要注出换热面积及设计数据；储罐要注出容积及有关的数据。
小化04-02原文一般规定（1）工艺管道仪表流程图通常按装置的工序( 主项、工号、车间) 来分别绘制，只有当工艺过程比较简单时，才按装置绘制。
工艺物料管道包括化学品管道。
（2）当某个流程是由几个完全相同系统( 指各系统的设备、仪表、管道、阀门和管件完全相同) 组成时，需要绘制一张总流程图，表示该流程各个系统间的关系，还需单独地对一个系统画出详细的P I 图。
在总流程图上，每个系统用中线条长方框表示，注明设备位号、名称，表示出工艺物料总管和各个系统相连的工艺物料支管及总管上的所有阀门、仪表、主要管件，并对管道、特殊阀( 管) 件和仪表进行编号和标注。
总流程图上相同的每个系统上，可以不表示辅助物料、公用物料的连接管。
在单独一个系统的PI图上，要表示全部工艺物料支管和辅助物料、公用物料连接管，以及支管和连接管上的阀门、仪表、主要管件和取样点等，并进行编号和标注。
此外，还需在图纸上以表格列出每个相同系统上各支管、连接管、特殊阀( 管) 件、取样点和仪表等的编号。
上述的总流程图，一个系统的详细PI图及表格，可以表示在一张图上，也可以表示在几张图上。
（3）当整个流程由几个不相同的系统组成时，需要绘制一张各个系统在一起的流程图，同时还对每个不同系统分别或合在一起绘制每个单独系统的详细P I图。
总流程图上各个系统用中线条长方框表示，在框内注明每个系统的名称、编号和每个系统的P I图图号。
总流程图和每个不同系统的PI图上表示的内容与4. 0. 2. 1 (2)相同。
图4. 0.2-1表示了几个不同系统组成的单元总流程图（4）暂时定不下来的或没有落实的(包括订货) 设备、机械、仪表、控制方案等和必须在图上说明的内容、注解、详图，在该处旁边注明“待定”、“注( 1 ) ”，“详图( A)”，“说明( 1 )”等，并在同页P I图的备注栏中用文字或局部详图表示。
如果需要表示出“待定”、“注”、“详图”、“说明”等的范围，可用细一X一线( —X—X—) 圈出范围。
HG 20559.2-1993管道及仪表流程图设计规定
HG 20559.2-1993是《石油化工工程施工技术规范管道及仪表流程图设计规定》的编码，以下是该规定的一些重要内容：
1. 流程图的基本要求：
- 流程图的设计应符合石油化工工程设计的要求，能反映系统的工艺流程，并提供清晰的信息。
- 流程图应包含必要的流程参数和控制功能，以确保系统的安全和操作的可行性。
- 流程图应使用规定的符号和标识，以保证系统的一致性和易读性。
2. 管道流程图的设计要求：
- 管道流程图应包括主要的设备、仪表和管道线路，并标明它们之间的连接关系和流向。
- 管道流程图应标注管道线路的材质、规格、长度和安装方式等重要参数。
- 管道流程图应标示出阀门、泵和其他主要设备的位置和工作状态。
- 管道流程图应标示出管道线路的流量、压力和温度等关键参数，并标明与该线路相关的仪表和控制系统。
3. 仪表流程图的设计要求：
- 仪表流程图应标示出主要仪表设备的位置和功能，并能清楚地表示仪表之间的连线和信号传输路径。
- 仪表流程图应标示出仪表设备的型号、规格和测量范围等重要参数。
- 仪表流程图应标示出仪表设备的安装方式和校验方法，以保证其正常运行和准确测量。
- 仪表流程图应标示出仪表设备与控制系统之间的信号传输方式和控制逻辑。
以上是HG 20559.2-1993《石油化工工程施工技术规范管道及仪表流程图设计规定》的一些重要规定内容，具体细节可参考相关标准文档。
