英格索兰空气压缩机操作规程

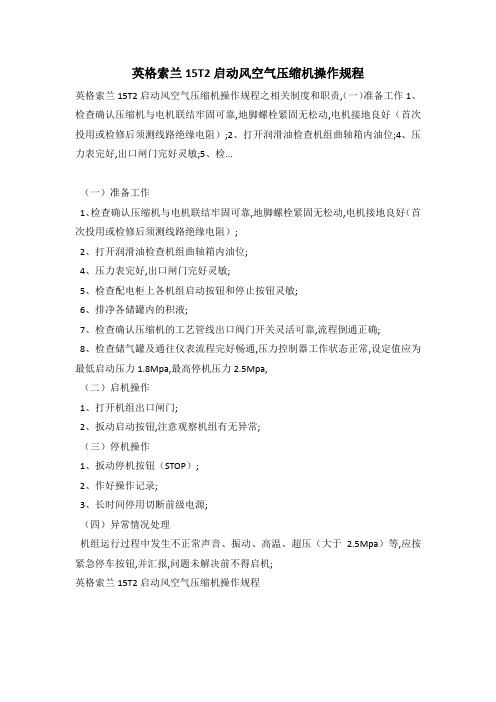

英格索兰15T2启动风空气压缩机操作规程
英格索兰15T2启动风空气压缩机操作规程之相关制度和职责,（一）准备工作1、检查确认压缩机与电机联结牢固可靠,地脚螺栓紧固无松动,电机接地良好（首次投用或检修后须测线路绝缘电阻）;2、打开润滑油检查机组曲轴箱内油位;4、压力表完好,出口闸门完好灵敏;5、检...
（一）准备工作
1、检查确认压缩机与电机联结牢固可靠,地脚螺栓紧固无松动,电机接地良好（首次投用或检修后须测线路绝缘电阻）;
2、打开润滑油检查机组曲轴箱内油位;
4、压力表完好,出口闸门完好灵敏;
5、检查配电柜上各机组启动按钮和停止按钮灵敏;
6、排净各储罐内的积液;
7、检查确认压缩机的工艺管线出口阀门开关灵活可靠,流程倒通正确;
8、检查储气罐及通往仪表流程完好畅通,压力控制器工作状态正常,设定值应为最低启动压力1.8Mpa,最高停机压力2.5Mpa,
（二）启机操作
1、打开机组出口闸门;
2、扳动启动按钮,注意观察机组有无异常;
（三）停机操作
1、扳动停机按钮（STOP）;
2、作好操作记录;
3、长时间停用切断前级电源;
（四）异常情况处理
机组运行过程中发生不正常声音、振动、高温、超压（大于2.5Mpa）等,应按紧急停车按钮,并汇报,问题未解决前不得启机;
英格索兰15T2启动风空气压缩机操作规程。

英格索兰空压机操作说明1 EMERGENCY STOP紧急停机开关按此开关便使空压机立即停机。

此开关手动复位后，空压机才能重新启动。

顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。

2 START启动如果显示屏显示“Ready To Start”，按下此按钮使空压机启动。

如有足够用气量要求，空压机启动便自动加载。

3 STOP停机按此按钮将激活卸载停机顺序。

如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。

如空压机已在卸载运行，则立即停机。

4 UNLOAD卸载按此按钮将使空压机卸载并维持卸载状态。

显示屏显示机器在“Running Unloaded”（卸载运行）及“Mode:UNLOAD”（模式：卸载）。

5 LOAD加载如空压机已在运行且“Discharge Pressure”（排气压力）小于“Online Pressure”（回跳压力），则按此按钮将使空压机加载。

同时也会使空压机回到由“Mode of Operation”（运行模式）设定点规定的运行模式。

利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。

每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。

6 ARROWS箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。

7 DISPLAY BUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。

二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。

CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。

13
关掉电源总开关
14
确认空压机系统已排放所有压力
注意
事项
只能使用安全的溶剂来清洁空压机的辅助设备
在空压机上进行任何机械工作之前，为安全都应该
1)关闭空压机；
2)利用手动断开开关将供电线与机器隔断，锁止并挂号标记牌，使机器无法运行；
3)释放空压机内压力，将机器与任何其它气源隔断。
操作完成时间：年月日时分
16

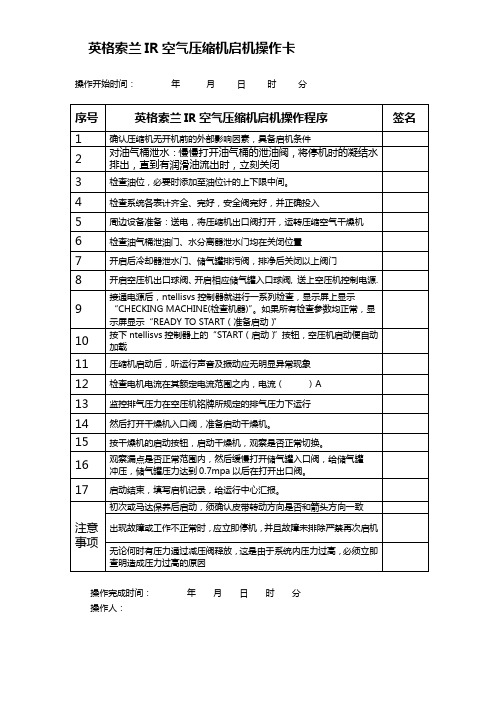

观察漏点是否正常范围内，然后缓慢打开储气罐入口阀，给储气罐
冲压，储气罐压力达到0.7mpa以后在打开出口阀。
17
启动结束，填写启机记录，给运行中心汇报。
注意
事项
初次或马达保养后启动，须确认皮带转动方向是否和箭头方向一致
出现故障或工作不正常时，应立即停机，并且故障未排除严禁再次启机
无论何时有压力通过减压阀释放，这是由于系统内压力过高，必须立即查明造成压力过高的原因
10
按下ntellisvs控制器上的“START（启动）”按钮，空压机启动便自动加载
11
压缩机启动后，听运行声音及振动应无明显异常现象
12
检查电机电流在其额定电流范围之内，电流（）A
13
监控排气压力在空压机铭牌所规定的排气压力下运行
14
然后打开干燥机入口阀，准备启动干燥机。
15
按干燥机的启动按钮，启动干燥机，观察是否正常切换。
操作完成时间：年月日时分
操作人：
英格索兰IR空气压缩机停机操作卡
操作开始时间：年月日时分
序号
英格索兰IR空气压缩机停机操作程序
签名
1
压缩机停机操作
确认停机命令，现场满足停机要求
2
按下控制面板上的“STOP停机”键

1 EMERGENCY STOP紧急停机开关按此开关便使空压机立即停机。

此开关手动复位后，空压机才能重新启动。

顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。

2 START启动如果显示屏显示“Ready To Start”，按下此按钮使空压机启动。

如有足够用气量要求，空压机启动便自动加载。

3 STOP停机按此按钮将激活卸载停机顺序。

如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。

如空压机已在卸载运行，则立即停机。

4 UNLOAD卸载按此按钮将使空压机卸载并维持卸载状态。

显示屏显示机器在“Running Unloaded”（卸载运行）及“Mode:UNLOAD”（模式：卸载）。

5 LOAD加载如空压机已在运行且“Discharge Pressure”（排气压力）小于“Online Pressure”（回跳压力），则按此按钮将使空压机加载。

同时也会使空压机回到由“Mode of Operation”（运行模式）设定点规定的运行模式。

利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。

每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。

6 ARROWS箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。

7 DISPLAY BUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。

二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。

CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。

空气压缩机操作规程一、空压机操作人员需经考核合格、取得合格证后方可上岗操作；空压机必须有专职人员保养维护。

二、启动前检查工作：1、打开分离筒排污阀，检查有无冷凝水，排放后关好阀门。

2、检查油分离器的压缩机油位，不足时需补充。

3、检查油水分离器内部积水情况；排放油气桶内冷凝水。

4、开机前检查加载开关1RS必须处于空载位置。

5、检查机组内管路有无松动，风扇电机及风扇有无松动以及其他连接部位有无松动。

三、开关机步骤：1、按下启动按钮，让机组在空载状态运行2分钟，使机组有一个预热阶段。

2、将加载开关1RS拨到[负载]位置，机组马上进入负载运行。

3、关机时，先将加载开关1RS拨在空载位置，让机组空载运行2分钟，稳定后按停机按钮停机。

四、注意事项1、操作人员作业前必须佩戴好安全帽，穿好工作服、工作鞋等劳动防护用品。

2、操作人员必须坚守岗位，不准擅离岗位，更不准随意将设备交给他人看守和起动。

3、严禁将压缩空气对着人喷吹。

4、未完全停机，泄压、冷却不能打开检查盖。

5、无关零件、工具或破布等不得遗留在机器上或压缩机内部。

6、不得使用明火光源检查机器或压力容器内部。

7、不能在压缩机周围使用易燃溶剂、易爆和有毒物。

8、设备在正常运行中有下列情况之一时，应立即停车检查修理①、安全保护装置自动动作，引起停车。

②、冷却系统突然断水或水温过高，停车后应立即关闭进水阀，防止冷却水炸裂气缸。

③、润滑油中断或油压太低，或轴承温度过高。

④、安全阀、释压阀发生动作。

⑤、压力调节器失灵。

⑥、设备严重漏油漏水漏气，气缸中间冷却器、风包、阀门、排风管、水管有漏气漏水现象。

9、压缩机的调整、维护、保养；卸荷阀的检查维修；压缩机的控制方式的修改必须由授权的专业人员进行工作。

并挂警示标志。

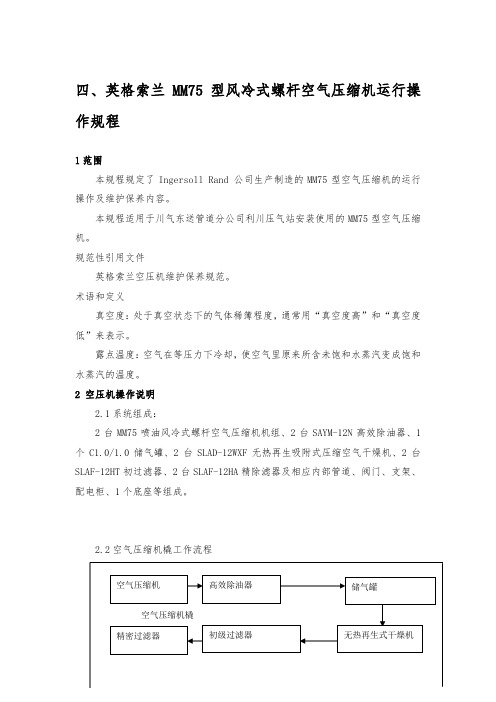

四、英格索兰MM75型风冷式螺杆空气压缩机运行操作规程1范围本规程规定了Ingersoll Rand 公司生产制造的MM75型空气压缩机的运行操作及维护保养内容。

本规程适用于川气东送管道分公司利川压气站安装使用的MM75型空气压缩机。

规范性引用文件英格索兰空压机维护保养规范。

术语和定义真空度：处于真空状态下的气体稀簿程度，通常用“真空度高”和“真空度低”来表示。

露点温度：空气在等压力下冷却，使空气里原来所含未饱和水蒸汽变成饱和水蒸汽的温度。

2 空压机操作说明2.1系统组成：2台MM75喷油风冷式螺杆空气压缩机机组、2台SAYM-12N高效除油器、1个C1.0/1.0储气罐、2台SLAD-12WXF无热再生吸附式压缩空气干燥机、2台SLAF-12HT初过滤器、2台SLAF-12HA精除滤器及相应内部管道、阀门、支架、配电柜、1个底座等组成。

2.2空气压缩机橇工作流程2.3空气压缩机橇操作说明在开机之前，检查整个系统相关阀门所处的状态，按照PID图纸指示，打开或者关闭相应的阀门，连接相应电源以及控制线路，启动空气压缩机即可，当压力达到设定起跳压力8.2bar时，空气压缩机自动卸载运行，压力小于设定回跳压力7.2bar时，空气压缩机自动启动。

2.4空气压缩机橇维修说明设备检修时请将隔离阀关闭，将空气压缩机机组泄放阀打开，将设备内残余的压缩空气泄放到大气中，方可进行维修。

2.4.1过滤器的维修：随着使用时间的延长，过滤器中杂质越来越多。

在过滤器上部设置有压差指示，当压差指示进入红色密集区后，就需要对过滤器进行维护，主要是更换滤芯。

初级、精密过滤器各有两组，1用1备。

每组干燥过滤系统前后各有隔离阀。

将备用干燥过滤系统的隔离阀打开，将需要进行更换滤芯的过滤器前后隔离阀关闭，即可更换滤芯。

2.4.2无热再生式干燥机的检修：2组无热再生式干燥机，1用1备。

将备用干燥过滤系统的隔离阀打开，将需要检修的无热再生干燥机所在干燥过滤系统前后的隔离阀关闭，即可对无热再生式干燥机检修。

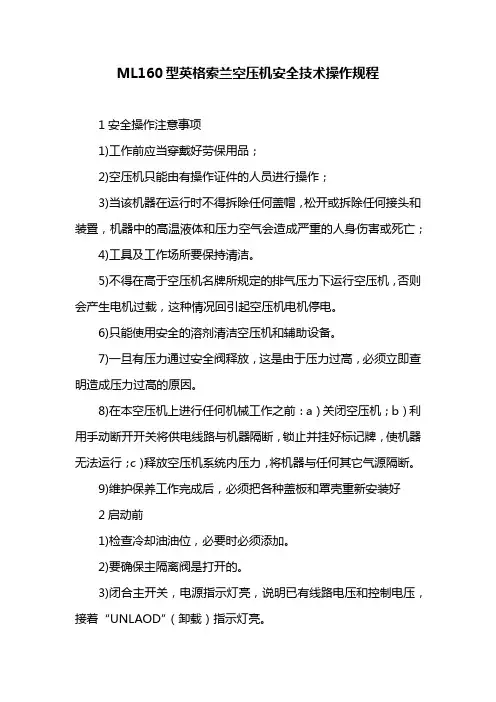

ML160型英格索兰空压机安全技术操作规程1安全操作注意事项1)工作前应当穿戴好劳保用品；2)空压机只能由有操作证件的人员进行操作；3)当该机器在运行时不得拆除任何盖帽，松开或拆除任何接头和装置，机器中的高温液体和压力空气会造成严重的人身伤害或死亡；4)工具及工作场所要保持清洁。

5)不得在高于空压机名牌所规定的排气压力下运行空压机，否则会产生电机过载，这种情况回引起空压机电机停电。

6)只能使用安全的溶剂清洁空压机和辅助设备。

7)一旦有压力通过安全阀释放，这是由于压力过高，必须立即查明造成压力过高的原因。

8)在本空压机上进行任何机械工作之前：a）关闭空压机；b）利用手动断开开关将供电线路与机器隔断，锁止并挂好标记牌，使机器无法运行；c）释放空压机系统内压力，将机器与任何其它气源隔断。

9)维护保养工作完成后，必须把各种盖板和罩壳重新安装好2启动前1)检查冷却油油位，必要时必须添加。

2)要确保主隔离阀是打开的。

3)闭合主开关，电源指示灯亮，说明已有线路电压和控制电压，接着“UNLAOD”（卸载）指示灯亮。

4)如果是水冷机组，必须打开水冷系统。

3启动1)按“START”（启动）按钮，空压机启动，自动加载，如果有足够的用气量，气压将会升高。

4停车1)按“UNLAOD STOP”（卸载停机）按钮，空压机立即卸载并继续卸载运行约7秒钟，然后停机。

如果按“UNLAOD STOP”按钮时，空压机本来已在卸载运行，则空压机会立即停机。

2)断开主开关。

5紧急停机1)如果需要让空压机立即停机或按下“UNLAODED STOP”按钮后7秒钟未能使机组停下，则按“EMERGENCY STOP”（紧急停机）按钮就能使空压机主机立即停机。

断开“紧急停机”按钮并按SET按钮二次可使此警报复位。

2)断开主开关。

6在操作中如发现空压机有下列报警时，须进行停机检查并处理。

1) LOW SUMP PRESS （分离前压力低）机组运行且分离前压力太低时，报警。

英格索兰空压机系列安全操作及保养规程一、前言空压机作为一种常用的动力设备，在工业生产中起到非常重要的作用。

正确的操作和保养空压机不仅能够确保机器的安全性和可靠性，还能够延长使用寿命，提高生产效率。

本文将介绍英格索兰空压机系列的安全操作和保养规程，以确保用户能够正确使用和维护设备。

二、安全操作1. 安装在安装空压机时，要确保选用的地点平稳、通风良好，并与电源连接可靠。

安装时要遵循以下步骤：•空压机应放置在干燥、无尘、通风良好的环境中。

•空压机底部应放置防震垫，以减少振动和噪音。

•确保空压机与电源连接良好，并通过漏电保护装置进行保护。

2. 启动和关闭在启动和关闭空压机时，应注意以下事项：•在启动前，先检查压力表和润滑油表的读数，确保正常。

•启动空压机时，应逐渐增加负荷，不要突然加大负荷。

•关闭空压机时，应先停止负载，然后再关闭电源。

3. 安全操作使用空压机时，应注意以下安全事项：•禁止将手指、工具或其他物体插入空压机排气孔或其他活动部件中。

•在维护和保养空压机时，应先切断电源，并等待机器完全停止运转后再进行操作。

•养成定期检查压力表、温度表、润滑油表等设备运行状态的习惯，及时排除异常情况。

三、保养规程1. 清洁和润滑定期清洁和润滑是保养空压机的重要环节。

以下是清洁和润滑的基本步骤：•清洁：定期清洁空压机外壳和滤清器，确保空气通畅。

可以使用软布轻轻擦拭外壳，并定期更换滤清器。

•润滑：定期检查润滑油的油位和油质，确保润滑系统正常运行。

根据使用情况，定期更换润滑油。

2. 空气滤清器处理空气滤清器是保护空压机正常运行的关键部件。

以下是处理空气滤清器的基本步骤：•定期检查空气滤清器是否清洁，如发现堵塞或污染，则及时更换。

•更换空气滤清器时，先停止空压机运行，并等待压力释放后再进行操作。

3. 定期检查定期检查是预防故障的重要环节。

以下是定期检查的内容：•检查压力表、温度表、润滑油表的读数是否正常。

•检查密封圈、管道连接等是否有泄漏。

POW
4 按钮 a) 启动 如果显示屏显示 READY TO START，按下这个按钮可以启动空气压缩机 运行。如果需要空气则压缩机会自动启动并加载。如果在显示列表中按 此按钮将会退出显示列表。显示屏将会从“CHECKING MACHINE”退 到“READY TO START”。 START
b) 卸载停车 按此按钮压缩机将卸载停机。如果压缩机正在加载，它将会先卸载，7 秒后压缩机立即停机。如果压缩机没有加载，它将会立即停车。按下机 组停车按钮，所有发光二级管(L.E.D)灯都会闪烁检查并且在显示屏内闪 烁软件版本号。
调整此参数值。再按一次 SET 按钮选择下一个要设定的参数。如果此参数已经被
调整，按 SET 按钮确定新值，显示屏显示确认。确定后，下一个要设定的参数会
被显示。如果不需要修改参数，按 SET 按钮进入下一个要设定的参数。当进入
SELECT OPTIONS 设定项时，SELECT OPTIONS 指示灯亮，并且如果安装了选择模
操作都需要复位警告信息，按 SET 按钮一次可以清除警告信息。以下是报警信 息列表：
1) CHG SEPR ELEMENT 这个警告在机组满负荷时分离器前压力比压缩机出口压力高 12psig(0.8bar)时 产生。 2) HIGH AIREND TEMP 当空气罐温度(2ATT)达到 221ºF(105ºC)时这个警告会生产。 3) HIGH AIR PRESS 如果机组安装了智能控制序列程序(ISC)，并且管线压力达到最大“下线”压 力 3 秒后出现此警告。 4) T2 SENSOR RAILURE 如果开启了低环境温度设置并且低环境温度传感器没有安装或断线会出现此 警告。 7 报警 当一个报警生产时，报警指示灯亮并且显示屏显示当前报警信息。如果有多条报 警生产，则显示屏显示“SCROLL FOR ALARM”。在这个位置上，一、下箭头 用于查看报警信息，所有报警(紧急停机除外)将可以通过按两次 SET 按钮复位。 任何报警都会在报警描述中说明。 下面是报警信息列表： 1) LOW SUMP PRESS 机油箱压力低 如果机组运行并且机油箱压力太低时将会出现此报警。 2) HIGH AIR PRESS 空气压力高 如果机组运行并且储气罐压力比机组额定操作压力加上 20PSI(1.4bar)再加上 分离器压力差大，或者当前压力比额定压力高 15psig(1.0bar)时会出现此报警。 3) HIGH AIREND TEMP 空气出口温度高 如果空气出口温度高于 228ºF(109ºC)时出现此报警。 4) STARTER FAULT 1SL(2SL)启动器失败 当机组正在运行时，如果启动装置处于开启位置时出现此报警。如果机组获 得停机命令并且不能开启时也会出现此报警。1SL 参考启动接触器 1M 辅助

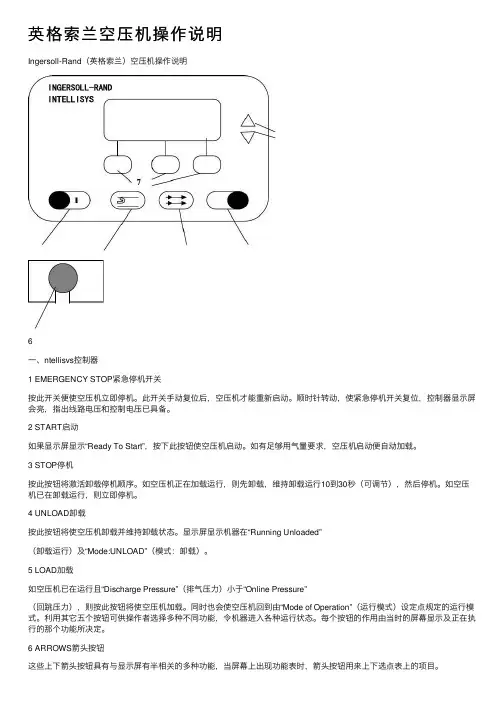

英格索兰空压机操作说明Ingersoll-Rand（英格索兰）空压机操作说明6⼀、ntellisvs控制器1 EMERGENCY STOP紧急停机开关按此开关便使空压机⽴即停机。

此开关⼿动复位后，空压机才能重新启动。

顺时针转动，使紧急停机开关复位，控制器显⽰屏会亮，指出线路电压和控制电压已具备。

2 START启动如果显⽰屏显⽰“Ready To Start”，按下此按钮使空压机启动。

如有⾜够⽤⽓量要求，空压机启动便⾃动加载。

3 STOP停机按此按钮将激活卸载停机顺序。

如空压机正在加载运⾏，则先卸载，维持卸载运⾏10到30秒（可调节），然后停机。

如空压机已在卸载运⾏，则⽴即停机。

4 UNLOAD卸载按此按钮将使空压机卸载并维持卸载状态。

显⽰屏显⽰机器在“Running Unloaded”（卸载运⾏）及“Mode:UNLOAD”（模式：卸载）。

5 LOAD加载如空压机已在运⾏且“Discharge Pressure”（排⽓压⼒）⼩于“Online Pressure”（回跳压⼒），则按此按钮将使空压机加载。

同时也会使空压机回到由“Mode of Operation”（运⾏模式）设定点规定的运⾏模式。

利⽤其它五个按钮可供操作者选择多种不同功能，令机器进⼊各种运⾏状态。

每个按钮的作⽤由当时的屏幕显⽰及正在执⾏的那个功能所决定。

6 ARROWS箭头按钮这些上下箭头按钮具有与显⽰屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮⽤来上下选点表上的项⽬。

7 DISPLAY BUTTONS 显⽰按钮显⽰屏幕下⾯三个按钮的功能是改变紧接在它们上⾯的屏幕最下⼀⾏的显⽰字符，并由这些字符定义。

⼆、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显⽰状态。

CURRENT STATUS参数项Package Discharge Temperature 机组排⽓温度Airend Discharge Temperature 主机排⽓温度Injected Temperature 喷油温度Sump Pressure 分离前压⼒Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进⽓负压Inlet Filter 进⽓过滤器Total Hour 总运⾏⼩时Loaded Hour 加载⼩时%Load Modulation 加载调节百分⽐Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便⾃动从其它屏幕回到CURRENT STATUS屏幕。

1. 目的使操作工明了本操作的安全、技术要点及规范，确保压缩空气的正常供应。

2. 范围适应于公用工程电站操作工。

3. 职责操作工对压缩空气的质量及设备操作安全负责4. 设备概况空压机1＃：型号：2CV35MX3 进风量：100NM3进风压力：0.98 Bar 送风压力：7 Bar额定速度：2975 RPM 进风温度：35℃生产厂家：美国英格索兰公司（Ingersoll Rand）出厂日期：2005年空压机2＃：型号：2CV35MX3 进风量：100NM3进风压力：0.98 Bar 送风压力：7 Bar额定速度：2975 RPM 进风温度：35℃生产厂家：美国英格索兰公司（Ingersoll Rand）出厂日期：2005年空压机3＃：型号：2CV35MX3 进风量：60NM3进风压力：0.98 Bar 送风压力：7 Bar额定速度：2975 RPM 进风温度：35℃生产厂家：美国英格索兰公司（Ingersoll Rand）出厂日期：2005年冷干机1＃：型号：GAD-120NW 处理量：120Nm3/min额定电压：AC3Φ380V 入口压力：≤0.98MPa额定功率：22KW 入口温度：≤45 ℃额定电流：53A 制冷剂：R-22生产厂家：杭州加联净化设备有限公司出厂日期：2005年5月冷干机2＃：型号：GAD-120NW 处理量：120Nm3/min额定电压：AC3Φ380V 入口压力：≤0.98MPa额定功率：22KW 入口温度：≤45 ℃额定电流：53A 制冷剂：R-22生产厂家：杭州加联净化设备有限公司出厂日期：2005年5月冷干机3＃：型号：GAD-120NW 处理量：120Nm3/min额定电压：AC3Φ380V 入口压力：≤0.98MPa额定功率：22KW 入口温度：≤45 ℃额定电流：53A 制冷剂：R-22生产厂家：杭州加联净化设备有限公司出厂日期：2005年5月5 压缩空气系统运行规程:1)空压机运行根据车间用气量来决定，设备根据实际生产情况进行轮换。

英格索兰空压机操作规程日常开机/停机启动以前，操作人员应熟悉主电机的操作，请参考电机制造厂的说明书。

操作人员也应熟悉全部的附件和机组上的选供件。

不熟悉机组的人员不能启动、操作或对机组乱操作，只有经过全面培训的人员才能启动和操作该机组，以下步骤是给训练有素的操作人员的指导。

启动前检查1、检查进气压差表是否正常（启动后指针显示在0~8psig为正常范围，指针显示在8psig以上须考虑更换进气过滤器。

）2、检查进气压差表（启动后指针显示在4~6bar为正常范围）3、检查油路过滤器是否有漏油情况，查看压差表4、检查电机（压缩机）油位是否正常（正常显示在1/2到2/3范围）5、检查旁通压力表（正常显示4~6bar）6、检查油位是否正常（正常状态为下图所示，如果管内显示没有油，那么须及时补充）7、在各项检查无误及外部线路已经通电的情况下可以启动设备。

设备启动操作：1、打开控制柜，将电源抑扰器开关、预润滑油泵开关，辅助空气压缩机开关置于开启状态。

2、打开空气压缩机进气阀门。

2、启动控制电源开关3、查看设备是否出现报警提示，检查各项参数是否正常，等待油温达到35度以上报警消除。

4、按下“空载”按钮，确定“紧停”为弹起状态，等待显示屏左下方的设备状态显示为“就绪”状态。

5、按下“启动”按钮，等待设备开启运行后，按下“满载”按钮，设备将自动运行到“满载”状态。

6、设备运行后，须注意观察机组油压。

如果油压不在推荐在范围之内，调节油箱回油处的油压感应阀。

观察振动水平。

如果出现超水平的振动，机组会自动停车。

观察到机组壳体的的油温。

在冷却水温度在华氏95度（35摄氏度）以下时，油温度应在华氏105-115度（40.6-46.1摄氏度）之间。

观察空气冷却器冷却水的流量。

一般地，冷却水流过冷却器会有华氏25度（13.9摄氏度）的温升。

在这种情况下满负载下空气离开冷却器的温度应只比入口冷却水水温度高华氏20度（摄氏11度）以下。

1. 目的使操作工明了本操作的安全、技术要点及规范，确保压缩空气的正常供应。

2. 范围适应于公用工程电站操作工。

3. 职责操作工对压缩空气的质量及设备操作安全负责4. 设备概况空压机1＃：型号：2CV35MX3 进风量：100NM3进风压力：0.98 Bar 送风压力：7 Bar额定速度：2975 RPM 进风温度：35℃生产厂家：美国英格索兰公司（Ingersoll Rand）出厂日期：2005年空压机2＃：型号：2CV35MX3 进风量：100NM3进风压力：0.98 Bar 送风压力：7 Bar额定速度：2975 RPM 进风温度：35℃生产厂家：美国英格索兰公司（Ingersoll Rand）出厂日期：2005年空压机3＃：型号：2CV35MX3 进风量：60NM3进风压力：0.98 Bar 送风压力：7 Bar额定速度：2975 RPM 进风温度：35℃生产厂家：美国英格索兰公司（Ingersoll Rand）出厂日期：2005年冷干机1＃：型号：GAD-120NW 处理量：120Nm3/min额定电压：AC3Φ380V 入口压力：≤0.98MPa额定功率：22KW 入口温度：≤45 ℃额定电流：53A 制冷剂：R-22生产厂家：杭州加联净化设备有限公司出厂日期：2005年5月冷干机2＃：型号：GAD-120NW 处理量：120Nm3/min额定电压：AC3Φ380V 入口压力：≤0.98MPa额定功率：22KW 入口温度：≤45 ℃额定电流：53A 制冷剂：R-22生产厂家：杭州加联净化设备有限公司出厂日期：2005年5月冷干机3＃：型号：GAD-120NW 处理量：120Nm3/min额定电压：AC3Φ380V 入口压力：≤0.98MPa额定功率：22KW 入口温度：≤45 ℃额定电流：53A 制冷剂：R-22生产厂家：杭州加联净化设备有限公司出厂日期：2005年5月5 压缩空气系统运行规程:1)空压机运行根据车间用气量来决定，设备根据实际生产情况进行轮换。

英格索兰空压机操作
规程
英格索兰螺杆空压机安全操作规程
1.目的
确保安全生产顺利进行，保证生产安全、高效正常进行。

杜绝操作不当带来的设备、人员安全事故，提高员工按章操作的意识，提高设备利用率，降低损耗，提高生产效率。

2. 范围
本规程适用于英格索兰螺杆空压机操作岗位
3.操作步骤
3.1首先给设备送电，检查显示屏显示是否在“本地控制”状态。

3.2按开机键，主机开始启动。

3.3在运行状态下，按停机键，主机停止运行。

3.4工作完成以后或需要长时间停机时，需将电箱内空气开关拉下。

4.注意事项
4.1操作机器前，操作人员必须事先阅读并了解操作手册
4.2操作员须穿工作服，并扣紧衣扣及袖口，以防卷入机器传动部分造成伤害4.3操作人员严禁留长发、长指甲、穿拖鞋，佩戴戒指、手表、项链等饰品4.4按电气开关时，手必须擦干，严禁用金属工具接触开关
4.5电器设备出了故障应请电工修理，不准擅自动手
4.6电气设备上严禁搁杂物，并防止水溅
5.日常维护
5.1在做任何维修工作之前，切记：要把气压全部排放掉，并与系统隔离；确保机器不能意外启动；把可能存在的电源全部切断。

5.2除非万不得已，不可在开机状态下进行维修工作，不可在安全保护设施失灵或已卸除状态下进行维护工作。

5.3佩戴合适的保护设备。

5.4把标明《维护工作正在进行》的警告张贴在可以清晰看见的地方。

5.5完成维护工作后，重新使用机器之前，确保：重新装好所有护板，关好门和盖罩；重新安装所有的安全保护措施；对机器作适当的测试。

设备工程部。

按SELECT按钮输入选取中的传感器。按CALIBRATE 按钮起动自动校零程序，或按CANCEL按钮放弃校零并 退到传感器表。
按STATUS或按MAIN MENU钮都可退出校零屏幕。
如D 30秒内不按任何按钮。显示器则退到CURRENT STATUS屏幕。
ALARM HISTORY报警记录
注：用上下箭头按钮在供选参数之间移动，各参数项将以相反的显示模式加亮。
1. 选中加亮的参数项便出现相应的菜单。 2. 选中加亮的参数项将使参数值进入编辑模式，它仅用在以相反
显示模式显示的数值表示。 3. 按上下按钮加减数值。按“Cancel”按钮便退出编辑模式，并
不改变其值。按“Set”按钮就存下新数值，并闪烁表示存盘完 成。 4. 按“Cancel”按钮便退出“校零”模式。按“Calibrate”按钮 便对选中的传感器校零，先要确保机组已停机并完全释放压力。 5. 利用上下箭头按钮可搜索状态表。
1
SEC
Low Ambient 低环境温度
ON/OFF
1
---
Min Cooler Temperature最小冷却器出口 30-150
---
温度
Deg。F
SENSOR CALIBRATION 传感器校零
7，5
READYTOSTART
barg
-SENSOR CALBRATIONSENSOR1AVPT CALIBRATE SENSOR3APT CALIBRATE
Stop Delay Time（停机延迟时 10-30 间） Star-Delta*（星-三角切换时间） 10-20
（Screen）Contrast（屏幕对比 0-10 度）
1
SEC
1

Ingersoll-Rand（英格索兰）空压机操作说明INGERSOLL-RANDINTELLISYS6172 4 5 3一、ntellisvs控制器1 EMERGENCY STOP紧急停机开关按此开关便使空压机立即停机。

此开关手动复位后，空压机才能重新启动。

顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。

2 START启动如果显示屏显示“Ready To Start”，按下此按钮使空压机启动。

如有足够用气量要求，空压机启动便自动加载。

3 STOP停机按此按钮将激活卸载停机顺序。

如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。

如空压机已在卸载运行，则立即停机。

4 UNLOAD卸载按此按钮将使空压机卸载并维持卸载状态。

显示屏显示机器在“Running Unloaded”（卸载运行）及“Mode:UNLOAD”（模式：卸载）。

5 LOAD加载如空压机已在运行且“Discharge Pressure”（排气压力）小于“Online Pressure”（回跳压力），则按此按钮将使空压机加载。

同时也会使空压机回到由“Mode of Operation”（运行模式）设定点规定的运行模式。

利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。

每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。

6 ARROWS箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。

7 DISPLAY BUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。

二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。

CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。

版本号00 密级 3 页码 1 / 2 研发中心英格索兰空气压缩机操作规程版本生效日期修改页码/章节号发布说明或修改原因编制或更改/日期审核/日期审批/日期00 初版发布发放范围：（宋体11号字）、评审部门参评部门评审人参评部门评审人参评部门评审人研发中心版本号00 密级 3 页码 2 / 21 目的2 适用范围动力运行空气压缩机组设备的操作维护3 职责准确无误的操作，确保安全生产4工作前4.1检查空压机电脑显示是否正常以及报警提示；4.2检查空压机用户参数设定值是否正确；4.3检查空压机各部位坚固螺钉是否有松动；4.4检查空压机运行声音是否正常；4.5检查空压机系统是否有漏气；4.6检查空压机油标，油位，油线是否正常；4.7检查空压机散热器外表是否阻塞；4.8检查空压机冷却风机是否正常；4.9检查空压机加载卸载是否正常；4.10检查冷冻式干燥机配电柜电压，指标是否正常；5起动及运行中5.1打开通向供气系统的截止阀门。

5.2预设好用户控制参数（参见设备使用手册）后按启动按钮。

5.2.1如储气罐压力为常压时，可在无负荷的状态下直接启动压缩机，如储气罐压力超过0.4MPa, 需在预设好用户参数后先启动压缩机空载运行不少于5分钟后，方可通过暂停其他压缩机组运行让新起动的空压机自动加载运行一次。

5.3倾听压缩机运转声音是否正常，检查所有螺栓和螺母是否有松动，皮带是否松弛或过紧。

5.4启动后，观察压力是否达到设定压力；启停机压力波动是否符合正常范围；5.5压力正常后每隔1小时检查一次机组运行情况。
