V2.5单门门禁控制器说明书

目录目录............................................................... 错误!未定义书签。

功能简述：.......................................................... 错误!未定义书签。

1. 产品介绍......................................................... 错误!未定义书签。

门禁系统基本组成部分........................................... 错误!未定义书签。

产品分类....................................................... 错误!未定义书签。

门禁软件特征................................................... 错误!未定义书签。

特色功能....................................................... 错误!未定义书签。

丰富的输入输出控制功能......................................... 错误!未定义书签。

多种控制模式................................................... 错误!未定义书签。

优越的远程控制功能............................................. 错误!未定义书签。

联动控制功能................................................... 错误!未定义书签。

报警事件....................................................... 错误!未定义书签。

单门感应密码门禁机使用说明书产品特性：安装说明：取下底板，使用随机配备的胶塞和螺钉将底板安装在出入口外侧的墙壁，接线后盖上面板，并上好门禁机下面的十字螺丝。

安装时请注意门禁机的上下方向。

V2000-C 门禁机接线图：注意：上电前必需确认电源电压为DC12V 和电源的正负极！具体操作说明：一、 继电器输出设置方法：PUSH1（J1）和COM （J3）为继电器干触点，PUSH1为常开常闭端，COM 为公共端。

1．J3跳到GND 端时：（1）J1跳到NO 端，PUSH1、COM 常开（继电器动作时，PUSH1与GND 接通）。

（2）J1跳到NC 端，PUSH1、COM 常闭（继电器动作时，PUSH1与GND 断开）。

2． J3跳到12V 端时：（1）J1跳到NO 端，PUSH1、COM 常开（继电器动作时，PUSH1输出12V ）。

（2）J1跳到NC 端，PUSH1、COM 常闭（继电器动作时，PUSH1断开12V ）。

3．J3跳线帽取掉时：（1）J1跳到NO 端，PUSH1、COM 常开（继电器动作时，PUSH1与COM 接通）。

（2）J1跳到NC 端，PUSH1、COM 常闭（继电器动作时，PUSH1与COM 断开）。

说明：PUSH1（J1）出厂设置为NO ，COM （J3）出厂设置为GND 。

二、 门禁机编程方法：1．“#”键：功能键，进入编程模式（1）按“#”字键，红灯、绿灯齐闪亮。

（2）输入5位系统密码（出厂密码：12345），蜂鸣器鸣响一声，红灯和橙灯亮、绿灯熄灭，门禁机进入系统编程状态。

2．“0”键，加入卡+密码型用户（1）按“0”字键，橙灯亮，红灯和绿灯熄灭。

（2）输入4位用户号，绿灯亮，输入号有效。

（3）读取需登录的用户卡，蜂鸣器短鸣一声，输入6位用户密码，蜂鸣器长鸣一声，绿灯闪亮一次熄灭，橙灯和红灯亮，用户登录成功。

注意：卡+密码是指用户开门需要读卡并正确输入6位相应的开门密码！3．“1”键，修改系统密码（1）按“1”字键，橙灯亮，红灯和绿灯熄灭。

门禁系统简易说明书门禁系统简易操作说明书第一部分硬件一线材的选择1．读卡器到控制器建议使用8芯双绞屏蔽网线（五类或者超五类）。

2．电锁到控制器建议使用4*0.75以上RVV（2芯电锁电源、2芯接门磁）。

3．出门按纽到控制器建议使用2*0.5以上RVV。

4．485通讯线建议使用2*0.75以上RVV双绞屏蔽线。

二门禁布线图三布线要求及注意事项1．读卡器一般安装在进门的右边距地面1.4M左右，方便刷卡；不要安装金属周围，以避免干扰。

双向读卡时，两读卡器不能安装在正背面。

2．中大型门禁系统的控制器建议集中放置，如放置在弱电井，以方便进行集中管理、检修等工作。

3．读卡器到控制器、控制器到控制器之间的通讯线布线不要与强电线路并行，以避免造成通讯干扰。

四485通讯线路图五读卡器与控制器接线六电锁电源接线第二部分软件一门禁软件的安装1．安装门禁软件（如果是网络版软件请安装Microsoft SQL Server 2000）。

2．安装加密狗驱动。

3．数据库服务器连接设置（1）单机版（Plus）不用做数据库服务器连接设置，即可直接进入软件。

（2）网络版（Server）①点击“开始”→“程序”→“门禁控制系统”→“数据库服务器连接设置”菜单，随后出现以下界面：②在此界面主菜单中，选择“连接”，在后面出现的对话框中先选择“服务器主机名称”。

③再在第2项复选框中选中“使用指定的用户名称和密码”，输入在安装MS SQL Server 2000过程中设定的用户名称及密码，并选中“允许保存密码”复选框。

④在最后在第3项复选框中选中“附加一个数据库文件作为数据库名”，点击，出现以下界面:在此界面中选择“securedb.mdf”文件，点击打开按钮即可。

⑤运行“测试连接”点击“测试连接”，出现“测试连接成功”，即完成了数据库的连接配置。

至此，Server已能正常运行。

二门禁软件操作门禁系统的三要素：卡→人员→门。

首先我们要在系统里注册卡，再把卡给对应某个人员，此人员具有那些门的权限？我们操作门禁软件按这个思路来这就比较简单明了，“卡给人，人开门”。

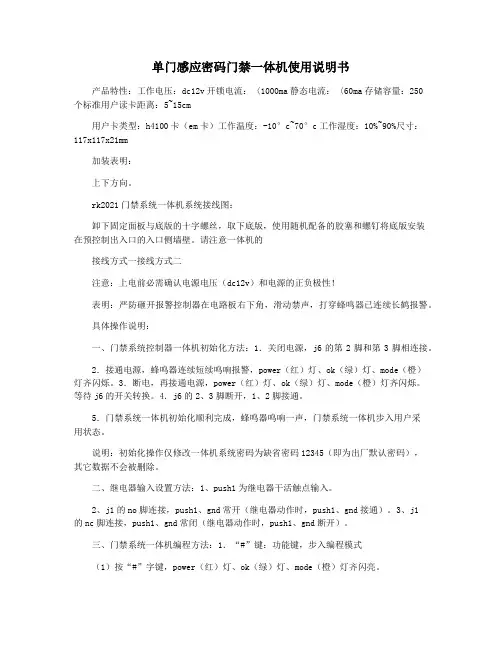

单门感应密码门禁一体机使用说明书产品特性：工作电压：dc12v开锁电流：〈1000ma静态电流：〈60ma存储容量：250个标准用户读卡距离：5~15cm用户卡类型：h4100卡（em卡）工作温度：-10°c~70°c工作湿度：10%~90%尺寸：117x117x21mm加装表明：上下方向。

rk2021门禁系统一体机系统接线图：卸下固定面板与底版的十字螺丝，取下底版，使用随机配备的胶塞和螺钉将底版安装在预控制出入口的入口侧墙壁。

请注意一体机的接线方式一接线方式二注意：上电前必需确认电源电压（dc12v）和电源的正负极性！表明：严防砸开报警控制器在电路板右下角，滑动禁声，打穿蜂鸣器已连续长鹤报警。

具体操作说明：一、门禁系统控制器一体机初始化方法：1．关闭电源，j6的第2脚和第3脚相连接。

2．接通电源，蜂鸣器连续短续鸣响报警，power（红）灯、ok（绿）灯、mode（橙）灯齐闪烁。

3．断电，再接通电源，power（红）灯、ok（绿）灯、mode（橙）灯齐闪烁。

等待j6的开关转换。

4．j6的2、3脚断开，1、2脚接通。

5．门禁系统一体机初始化顺利完成，蜂鸣器鸣响一声，门禁系统一体机步入用户采用状态。

说明：初始化操作仅修改一体机系统密码为缺省密码12345（即为出厂默认密码），其它数据不会被删除。

二、继电器输入设置方法：1、push1为继电器干活触点输入。

2、j1的no脚连接，push1、gnd常开（继电器动作时，push1、gnd接通）。

3、j1的nc脚连接，push1、gnd常闭（继电器动作时，push1、gnd断开）。

三、门禁系统一体机编程方法：1．“#”键：功能键，步入编程模式（1）按“#”字键，power（红）灯、ok（绿）灯、mode（橙）灯齐闪亮。

（2）输出5十一位系统密码，蜂鸣器鸣响一声，power（白）灯和mode（橙）灯亮、ok（蓝）灯点燃，门禁系统一体机步入系统编程状态。

门禁控制器使用说明书CK100系列(CK100、CK1002、CK1003、CK1005、CK1006等)门禁控制器使用说明书一、产品简介CK100系列非接触式感应卡门禁控制器是现代先进的门禁系统，它选用最新中央处理器及大容量存储芯片，采用FLASH最新技术,所有资料不会因断电而丢失；具备感应卡开门、卡加密码开门、密码开门、遥控开门等多种开门方式。

门状态监视、输出报警、防拆等完善的保安措施让用户更加安全；开门按钮、遥控开门、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便。

CK100系列能够进入编程状态后增加或删除用户卡；为了方便操作，CK100系列设计了一种更加方便的方法，即使用授权卡或删除卡进行对用户卡的增加或删除。

二、技术参数1)工作电源:直流，电压12V,电流<0.1A2)最大负载:报警输出100mA,电锁输出5A3)外型尺寸:116mm×116mm×20mm4)重量:180g5)环境温度:-20℃－ 60℃6)相对湿度:20% － 90%7)存储容量:有打卡记录机型：4000 张用户卡、4000组密码；无打卡记录机型：5500 张用户卡、5500组密码；无打卡记录、无密码、无代码机型：10000张用户卡(此机型无代码，不能按代码删除卡号)8)读卡距离:>10CM9)读卡类型:EM或EM兼容卡三、设置方法1)初始编程密码为“8888”。

2)进入编程状态：进入编程状态，此时蓝灯闪烁加快。

能够输入以下介绍的“0”到“9”的命令进入不同的模式。

输入“0”到“9”的命令时蓝灯闪烁更加加快表示已经进入到设置。

3)功能设置（需在编程状态下）●修改编程密码注密码为1-8 位任意数字，蜂鸣器“嘀”的一声代表修改密码成功,连续“嘀嘀嘀”的三声代表失败，失败的原因一般是二个密码不一样。

●增加用户卡或开门密码（命令“1”）（1）增加用户卡：进入编程状态后按注：卡的代码为0001-9999 不可重复的四位数字，作为将来在该卡丢失时删除该卡的代码，能够不输入代码，但不输入代码时将来将不能单独删除该卡，如需连续增加卡则在输完四位数的代码后不必按#直接读第二张卡，不需要代码时可直接读第二张卡，第三张卡等。

单门感应密码门禁一体机使用说明书产品特性：工作电压：DC12V开锁电流：〈1000mA静态电流：〈60mA存储容量：250个标准用户读卡距离：5~15cm用户卡类型：H4100卡（EM卡）工作温度：-10°C~70°C工作湿度：10%~90%尺寸：117 x117x21mm安装说明：卸下固定面板与底版的十字螺丝，取下底版，使用随机配备的胶塞和螺钉将底版安装在预控制出入口的入口侧墙壁。

请注意一体机的上下方向。

RK2018门禁一体机系统接线图：接线方式一接线方式二注意：上电前必需确认电源电压（DC12V）和电源的正负极性！说明：防撬报警开关在电路板右下角，闭合禁声，弹开蜂鸣器连续短鸣报警。

具体操作说明：一、门禁控制器一体机初始化方法：1．关闭电源，J6的第2脚和第3脚连接。

2．接通电源，蜂鸣器连续短续鸣响报警，POWER（红）灯、OK（绿）灯、MODE（橙）灯齐闪烁。

3．断电，再接通电源，POWER（红）灯、OK（绿）灯、MODE（橙）灯齐闪烁。

等待J6的开关转换。

4．J6的2、3脚断开，1、2脚接通。

5．门禁一体机初始化完成，蜂鸣器鸣响一声，门禁一体机进入用户使用状态。

说明：初始化操作仅修改一体机系统密码为缺省密码12345（即为出厂默认密码），其它数据不会被删除。

二、继电器输出设置方法：1、PUSH1为继电器干触点输出。

2、J1的NO脚连接，PUSH1、GND常开（继电器动作时，PUSH1、GND接通）。

3、J1的NC脚连接，PUSH1、GND常闭（继电器动作时，PUSH1、GND断开）。

三、门禁一体机编程方法：1．“#”键：功能键，进入编程模式（1）按“#”字键，POWER（红）灯、OK（绿）灯、MODE（橙）灯齐闪亮。

（2）输入5位系统密码，蜂鸣器鸣响一声，POWER（红）灯和MODE（橙）灯亮、OK（绿）灯熄灭，门禁一体机进入系统编程状态。

2．“0”键，加入卡+密码型用户（1）按“0”字键，MODE（橙）灯亮、POWER（红）灯和OK（绿）灯熄灭。

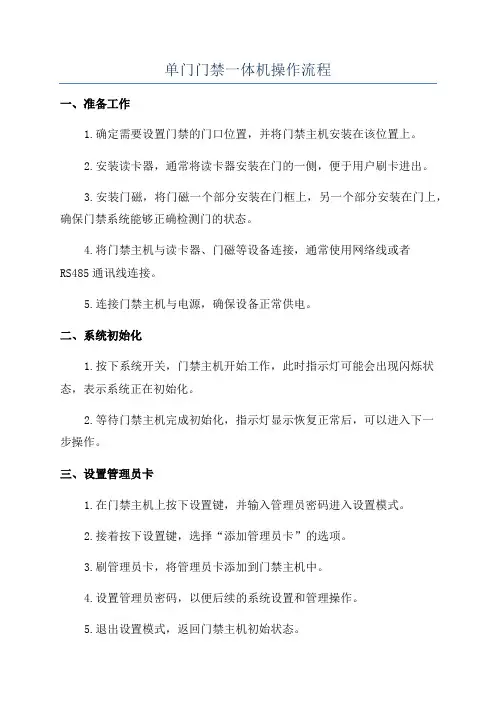

单门门禁一体机操作流程一、准备工作1.确定需要设置门禁的门口位置，并将门禁主机安装在该位置上。

2.安装读卡器，通常将读卡器安装在门的一侧，便于用户刷卡进出。

3.安装门磁，将门磁一个部分安装在门框上，另一个部分安装在门上，确保门禁系统能够正确检测门的状态。

4.将门禁主机与读卡器、门磁等设备连接，通常使用网络线或者RS485通讯线连接。

5.连接门禁主机与电源，确保设备正常供电。

二、系统初始化1.按下系统开关，门禁主机开始工作，此时指示灯可能会出现闪烁状态，表示系统正在初始化。

2.等待门禁主机完成初始化，指示灯显示恢复正常后，可以进入下一步操作。

三、设置管理员卡1.在门禁主机上按下设置键，并输入管理员密码进入设置模式。

2.接着按下设置键，选择“添加管理员卡”的选项。

3.刷管理员卡，将管理员卡添加到门禁主机中。

4.设置管理员密码，以便后续的系统设置和管理操作。

5.退出设置模式，返回门禁主机初始状态。

四、设置常开或常闭1.在门禁主机上按下设置键，并输入管理员密码进入设置模式。

2.接着按下设置键，选择“设置门状态”的选项。

3.选择常开或常闭模式，以适应不同的场景需求。

4.退出设置模式，返回门禁主机初始状态。

五、设置权限1.在门禁主机上按下设置键，并输入管理员密码进入设置模式。

2.接着按下设置键，选择“权限管理”的选项。

3.选择要设置权限的用户卡，刷用户卡将其添加到权限列表中。

4.可以设置用户卡的进出门权限、时间段权限等。

5.退出设置模式，返回门禁主机初始状态。

六、设置报警1.在门禁主机上按下设置键，并输入管理员密码进入设置模式。

2.接着按下设置键，选择“报警设置”的选项。

3.可以设置门磁报警、防撬报警等功能的开启与关闭。

4.设置报警方式，可以选择声音报警、短信报警等。

5.退出设置模式，返回门禁主机初始状态。

七、操作门禁系统1.用户刷卡或输入密码，门禁主机根据判别结果决定是否开启门禁。

2.门禁记录相关信息，如刷卡时间、门状态等。

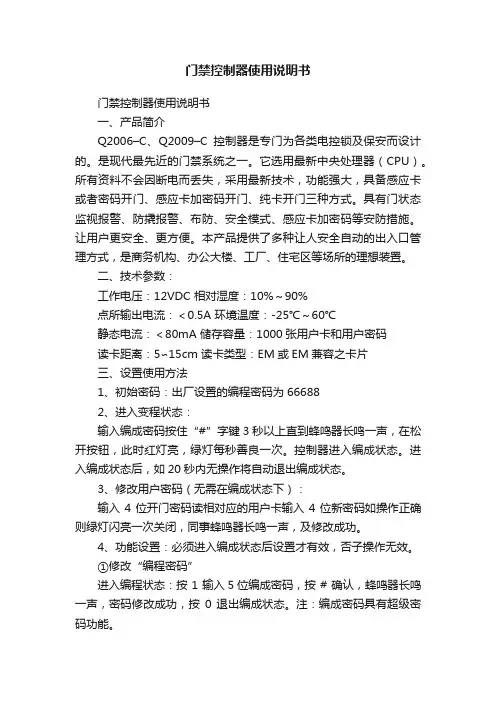

门禁控制器使用说明书门禁控制器使用说明书一、产品简介Q2006–C、Q2009–C控制器是专门为各类电控锁及保安而设计的。

是现代最先近的门禁系统之一。

它选用最新中央处理器（CPU）。

所有资料不会因断电而丢失，采用最新技术，功能强大，具备感应卡或者密码开门、感应卡加密码开门、纯卡开门三种方式。

具有门状态监视报警、防撬报警、布防、安全模式、感应卡加密码等安防措施。

让用户更安全、更方便。

本产品提供了多种让人安全自动的出入口管理方式，是商务机构、办公大楼、工厂、住宅区等场所的理想装置。

二、技术参数：工作电压：12VDC 相对湿度：10%～90%点所输出电流：＜0.5A 环境温度：-25℃～60℃静态电流：＜80mA 储存容量：1000张用户卡和用户密码读卡距离：5∽15cm 读卡类型：EM或EM兼容之卡片三、设置使用方法1、初始密码：出厂设置的编程密码为666882、进入变程状态：输入编成密码按住“#”字键3秒以上直到蜂鸣器长鸣一声，在松开按钮，此时红灯亮，绿灯每秒善良一次。

控制器进入编成状态。

进入编成状态后，如20秒内无操作将自动退出编成状态。

3、修改用户密码（无需在编成状态下）：输入4位开门密码读相对应的用户卡输入4位新密码如操作正确则绿灯闪亮一次关闭，同事蜂鸣器长鸣一声，及修改成功。

4、功能设置：必须进入编成状态后设置才有效，否子操作无效。

①修改“编程密码”进入编程状态：按 1 输入5位编成密码，按 # 确认，蜂鸣器长鸣一声，密码修改成功，按0 退出编成状态。

注：编成密码具有超级密码功能。

②设置用户卡和密码进入编程状态：按 6 0 蜂鸣器长鸣一声再按 0 输入卡的代码如001 此时红绿灯同时快速闪亮，将卡靠近控制器读卡，蜂鸣器鸣一声，红灯灭绿灯闪亮，这时再输入4位密码，蜂鸣器长鸣一声表示设置成功，然后返回到红绿双灯同时快速闪烁状态，可设置第2张用户卡和密码，而卡的代码将自动增加，如第一张卡位001则第二张卡为002，以此类推。

单门对讲门禁控制模块使用说明书[资料] 单门对讲门禁控制模块使用说明书一、概述单门对讲门禁控制模块是针对单门门禁控制需要而开发研制的，具有运行稳定、便于操作、高性价比的特点，全系列所有产品均带有红外遥控功能。

是单门控制场合的首选。

二、使用环境工作温度:0? - 50?储存温度:-20? - 60?相对湿度:5% -95%三、技术参数外接电源 :DC9-12V (建议用线性电源)管理卡容量 :2400张动作时间 :0.05 - 0.5S外型尺寸 :76.2mm * 47mm * 12mm (长 * 宽 * 高)安装尺寸 :71.1mm * 41.9mm (4只Φ3.8mm孔) 四、卡操作说明1、增加管理卡管理卡共2张，一张为增加型管理卡，一张为删除型管理卡。

关闭模块电源，使J2处于短接状态(参考下图所示)。

重新上电，此时红色指示灯和绿色指示灯一起闪烁。

先后用两张卡在感应线圈上方相继刷卡，每刷一张卡，蜂鸣器会发出“Bi-Bi”的提示声。

两张卡刷完后关闭模块电源，重新将J2处于非短接状态，然后重新上电即可。

说明:两张卡中先刷的为增加型管理卡，后刷的为删除型管理卡。

另外:控制模块只接受2张管理卡，刷过2张卡后再刷卡无效。

J2 / J4 J2 / J4短接状态非短接状态(初始化) (正常工作)2、增加用户卡在模块正常工作状况下，先刷增加型管理卡，此时蜂鸣器会发出“Bi-Bi”的提示声，同时绿色指示灯持续闪烁。

将没有发过的空白卡相继在感应线圈上方刷卡，每刷卡一次蜂鸣器会发出“Bi-Bi”的提示声，表示增加该张用户卡成功。

增加完所有用户卡或者想停止增加用户卡时，只需再刷一下增加型管理卡即可结束增加操作，此时蜂鸣器会发出“Bi-Bi”的提示声，同时绿色指示灯熄灭。

3、删除单张或多张用户卡在模块正常工作状况下，先刷删除型管理卡，此时蜂鸣器会发出“Bi-Bi”的提示声，同时红色指示灯持续闪烁。

将已发过的用户卡相继在感应线圈上方刷卡，每刷卡一次蜂鸣器会发出“Bi-Bi”的提示声，表示删除该张用户卡成功。

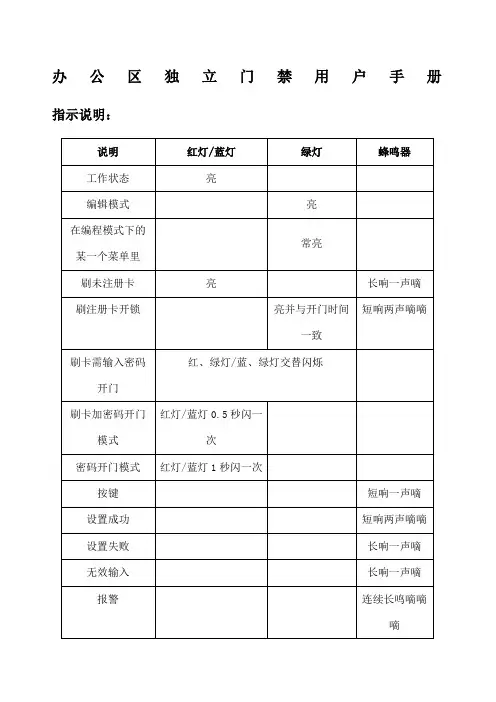

办公区独立门禁用户手册指示说明：操作说明：1.“ENT”键：进入编程模式按4次“ENT”键→输入密码“123456”→按“ENT”键确认（成功进入编程模式）。

注：①“123456”为默认密码。

②如成功进入编程模式蜂鸣器会短响两声嘀嘀，若失败蜂鸣器会长响一声嘀。

2.功能设置（需在编程模式下）1)“0”键：修改编程密码按“0”键→输入新密码→按“ENT”键→再次输入新密码→按“ENT”键→按“9”键退出。

注：①如果增加成功蜂鸣器会短响两声嘀嘀，在家失败蜂鸣器会长响一声嘀。

②密码为6位任意数字。

2)“1”键：连续注册卡片按“1”键→连续刷未注册的卡→按“ENT”键确认→按“9”键退出。

①系统会为每张分配一个编号且默认密码为888888，此密码只能在卡加密码模式下用来开门。

②若系统内没有卡，卡编号从“0001”开始，依次递增，最大不能超过③③增加成功后蜂鸣器会短响两声嘀嘀，如若不成功蜂鸣器就会长响一声嘀。

3)“2”键：单张注册卡片（可连续多张注册）按“2”键→刷卡→输入4位用户编号→按“ENT”→刷下一张卡→输入4位用户编号→按“ENT”键（…连续多张注册）→按“ENT”键→按“ENT”键→按“9”键退出。

注：①系统会为每张分配一个编号且默认密码为888888，此密码只能在卡加密码模式下用来开门。

②如果刷的卡已存在，蜂鸣器会长响一声嘀，可以接着刷下一张卡，如果输入的编号已存在，蜂鸣器会长响一声嘀，可以接着输另外的编号。

4)“3”键：删除注册卡刷卡删除——按30键→刷卡→刷下一张卡（…连续刷要删除的卡）→按“ENT”键→按“9”退出。

用户编号删除——按31键→输入用户编号→按“ENT”键→输入下一个用户编号→按“ENT”键（…连续多张删除）→按“ENT”键→按“9”退出。

5)“4”键：设置开门，模式卡或密码——按40键→按“ENT”键→按“9”退出（默认为出厂设置）。

卡加密码——按41键→按“ENT”键→按“9”退出。

单门控制器使用手册一、产品简介单门门禁控制器采用基于32位嵌入式ARM7处理器、网络通信、结合非接触感应智能卡独特的安全性，电控门锁、门磁、红外感应设备组成了智能安全的门禁“出入”系统。

支持C/S软件架构，兼容TCP/IP网络和RS485联网等通信协议，系统除了门禁的基本功能需求外，做到了协议扩展灵活，具有网络联接的保安，监控功能，广泛应用于智能门禁、电子监控、保安及数据采集等应用系统。

二、功能特点最多可登记用户：2.5万个最大可存储记录数：10万条通讯方式与电脑门禁管理软件通讯：有RS485联网和TCP/IP网络两种通讯方式，RS485联网通讯时默认波特率为9600；通行模式刷卡开门；刷卡+ 用户密码开门（带键盘读卡器）；ID（为用户标识且取后四位数字）+ 四位用户密码，共八位密码开门防遣返重要区域必须遵循一进一出限制，可支持多门防遣返；多卡联动可设定最多2---8个用户一起参与联动开门，进出方向必须一致；时段控制节假日40天（每个门户）；工作日时段4组；每组工作日和非工作日可设定4个不重复交叉的时间段；星期时段16组，每组可分别设定星期一至星期天，每天可设定6个不重复交叉的时间段；发行卡三种时段授权受星期时段控制；受工作日时段控制；特权控制（不受任何时候限制）；常开、常闭及红外线监控设置不同时段的常开常闭；不同时段门红外线监控；实时门磁监控；三、技术参数四、单门控制器外观介绍指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示灯（快闪）五、网络拓扑结构图5.1 RS485联网结构图备注：RS485方式最多支持255个控制器，采取“手牵手式”的总线结构，坚决杜绝星型连接和分叉连接，使用0.5平方毫米以上的4芯双绞屏蔽网线。

超过40台控制器或总线长度超过800米，请分成多条总线。

5.2 TCP/IP网络结构图备注：TCP/IP同一时刻通讯时可同时支持多个控制器可用网线直接连电脑设置，支持局域网控制，支持互联网远程控制5.3 单门门禁控制单元示意图六、接线说明6.1 单门门禁控制器接线端子的定义6.2 读卡器的接线一般情况下，读卡器的两条电源线和两条数据线，必须接；蜂鸣器和指示灯线起声光提示作用，不接也能正常使用。

门禁控制器操作说明书目录第一章产品简介 (1)第二章功能参数 (1)第三章门禁控制器图文介绍 (3)3.1 RS485联网单门门禁控制器 (3)3.2 TCP/IP网络单门门禁控制器 (5)3.3 RS485联网双门门禁控制器 (7)3.4 TCP/IP网络双门门禁控制器 (9)3.5 RS485联网四门门禁控制器 (11)3.6 TCP/IP网络四门门禁控制器 (13)第四章门禁系统的网络结构图 (15)第五章门禁设备的安装 (15)5.1 施工布线 (16)5.2 门禁控制器的安装 (16)5.3 读卡器的安装与连接 (17)5.4 电锁及锁电源的安装与连接 (17)5.5 出门按钮的安装与连接 (17)第六章门禁系统的调试 (18)6.1 门禁软件的安装 (18)6.2 调试网络通讯 (18)6.3 调试门禁控制单元 (19)6.4 用户注册（发卡授权）流程 (19)第七章门禁系统调试中的常见问题 (20)第八章维护常识 (21)第九章服务承诺 (22)第一章产品简介门禁系统采用基于32位嵌入式ARM7处理器，技术领先，运行快，质量好，性能优，功能全，大容量。

支持TCP/IP网络和RS485联网通信，质量非常稳定，全部采用光电技术，输入输出光电隔离，防止烧板，防止外围干扰，联线更远。

支持所有Wiegand格式读卡器，连线距离可达500米。

多种功能随你选，特殊功能可定做，提供ODM服务，提供二次开发包。

智能门禁管理系统，由门禁管理中心和N个门禁控制单元组成，每个门禁控制单元包括：门禁控制器、前端感应设备、电子门锁、出门按钮，以及门磁、红外感应、报警等。

支持C/S软件架构，系统除了门禁的基本功能外，协议扩展灵活，具有保安，监控功能，广泛应用于智能门禁、电子监控、保安及数据采集等应用系统。

附送光盘内容：门禁管理软件及操作说明书，安装与调试规范说明书，门禁控制器说明书等。

第二章功能参数用户数量：2.5万用户存储记录数：5万条通讯方式●RS485联网通讯和TCP/IP网络通讯两种方式多种开门方式●刷卡开门●刷卡+ 用户密码开门，用密码读卡器●ID号+ 密码开门，即取用户标识的后四位数字+ 四位用户密码，共八位密码开门●远程开门，通过门禁管理中心的软件开门●多卡认证开门，可设定最多2---8个用户一起参与联动开门消防联动●当探测到火警信号时，所有门自动打开防遣返●重要区域必须遵循一进一出限制，可支持单门防遣返，多门防遣返，一进多出防遣返用户时段●节假日40天（每个门户）●工作日时段4组；每组工作日和非工作日可设定4个不重复交叉的时间段●星期时段16组，每组可分别设定星期一至星期天，每天可设定6个不重复交叉的时间段设置用户时段●受星期时段控制●受工作日时段控制●特权控制（不受任何时间限制）门常开、门常闭及门磁、红外监控时段●设置不同时段的门常开●设置不同时段的门常闭●设置不同时段的红外线监控●设置不同时段的门磁监控技术参数●RS485联网单门控制器接线示意图第三章门禁控制器图文介绍3.1 RS485联网单门门禁控制器接口配置有：二个RS485通讯，一进一出二个读卡器，一个出门按钮，一个门磁，一个红外，一个消防联动，一个电锁继电器，一个报警继电器●RS485联网单门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示灯（快闪）主板尺寸：170mm×115mm×1.6mm●RS485联网单门控制器接线端子的定义●TCP/IP网络单门控制器接线示意图3.2 TCP/IP网络单门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，一进一出二个读卡器，一个出门按钮，一个门磁，一个红外，一个消防联动，一个电锁继电器，一个报警继电器●TCP/IP网络单门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：170mm×115mm×1.6mm●TCP/IP网络单门控制器接线端子的定义3.3 RS485联网双门门禁控制器接口配置有：二个RS485通讯，二进二出四个读卡器，二个出门按钮，二个门磁，一个消防联动，二个电锁继电器，二个报警继电器●RS485联网双门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●RS485联网双门控制器接线端子的定义3.4 TCP/IP网络双门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，二进二出四个读卡器，二个出门按钮，二个门磁，一个消防联动，二个电锁继电器，二个报警继电器●TCP/IP网络双门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●TCP/IP网络双门控制器接线端子的定义3.5 RS485联网四门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，四个进门读卡器，四个出门按钮，一个消防联动，四个电锁继电器●RS485联网四门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●RS485联网四门控制器接线端子的定义3.6 TCP/IP网络四门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，四个进门读卡器，四个出门按钮，一个消防联动，四个电锁继电器●TCP/IP网络四门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●TCP/IP网络四门控制器接线端子的定义第四章门禁系统的网络结构图4.1 RS485联网通讯结构图备注：RS485方式最多支持255个控制器，采取“手牵手式”的总线结构，坚决杜绝星型连接和分叉连接，使用0.5平方毫米以上的4芯双绞屏蔽网线。

四门单向门禁控制器使用说明书V1.0.0法律声明商标声明●VGA是IBM公司的商标。

●Windows标识和Windows是微软公司的商标或注册商标。

●在本文档中可能提及的其他商标或公司的名称，由其各自所有者拥有。

责任声明●在适用法律允许的范围内，在任何情况下，本公司都不对因本文档中相关内容及描述的产品而产生任何特殊的、附随的、间接的、继发性的损害进行赔偿，也不对任何利润、数据、商誉、文档丢失或预期节约的损失进行赔偿。

●本文档中描述的产品均“按照现状”提供，除非适用法律要求，本公司对文档中的所有内容不提供任何明示或暗示的保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证。

隐私保护提醒您安装了我们的产品，您可能会采集人脸、指纹、车牌、邮箱、电话、GPS等个人信息。

在使用产品过程中，您需要遵守所在地区或国家的隐私保护法律法规要求，保障他人的合法权益。

如，提供清晰、可见的标牌，告知相关权利人视频监控区域的存在，并提供相应的联系方式。

关于本文档●本文档供多个型号产品使用，产品外观和功能请以实物为准。

●如果不按照本文档中的指导进行操作而造成的任何损失由使用方自己承担。

●本文档会实时根据相关地区的法律法规更新内容，具体请参见产品的纸质、电子光盘、二维码或官网，如果纸质与电子档内容不一致，请以电子档为准。

●本公司保留随时修改本文档中任何信息的权利，修改的内容将会在本文档的新版本中加入，恕不另行通知。

●本文档可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误，以公司最终解释为准。

●如果获取到的PDF文档无法打开，请使用最新版本或最主流的阅读工具。

网络安全建议保障设备基本网络安全的必须措施：1.修改出厂默认密码并使用强密码没有更改出厂默认密码或使用弱密码的设备是最容易被“黑”的。

建议用户必须修改默认密码，并尽可能使用强密码（最少有8个字符，包括大写、小写、数字和符号）。

2.更新固件按科技行业的标准作业规范，NVR、DVR和IP摄像机的固件应该要更新到最新版本，以保证设备享有最新的功能和安全性。

门禁控制器硬件说明书诚信佰合12.02目录硬件说明 (3)1 简介 (3)1．1注意事项 (3)1．2外观 (4)2装机步骤 (5)2．1系统基本连接图 (5)2．2接线 (6)3. 保养及故障排除 (8)3．1基本保养 (8)3.2一般故障排除 (8)硬件说明1 简介1．1注意事项装机及使用前，请详阅本单元◎本机使用电源为DC 12V-15V,2A请确保供电之稳定。

◎电池电压为3.3V。

◎确认主控板上接线头齐全，不松动。

◎接线时认真查看接线标准，确认不会接错。

1．2 外观2装机步骤2．1系统基本连接图A、该门禁系统的硬件设施包括控制器、读卡器、电控锁和出门按钮等。

B、控制器安装在室内，将原先预留的电源及通讯线由穿线孔拉出，作接线动作。

C、读卡器安装在室内（外）靠近门框处。

请参考下图：2．2接线控制器外壳文字说明GND 接12V电源负极+12VDC 接12V电源正极A2NO 第二继电器输出A2CM 第二继电器输出A2NC 第二继电器输出A1NO 第一继电器输出A1CM 第一继电器输出A1NC 第一继电器输出INA1 门磁GND 门磁INA2 出门按扭GND 出门按扭GN （扩展接口暂不使用）INA （扩展接口暂不使用）GN （扩展接口暂不使用）INA （扩展接口暂不使用）A3NO 第三继电器输出A3CM 第三继电器输出A3NC 第三继电器输出A_BP （扩展接口暂不使用）A_LED （扩展接口暂不使用）A_TAMPER （扩展接口暂不使用）DATA1 读卡器D0DATA0 读卡器D1+VDC 读卡器正极GND 读卡器负级注释：B端顺序与A端一致。

ID的读卡器D0 D1反接。

3. 保养及故障排除3．1基本保养由于本机的使用特性为非接触式感应, 所以全机皆为电子式设计, 没有任何机械动作, 因此, 基本的保养维护仅为外观清洁, 清洁时请以湿抹布搭配家庭用清洁剂为主, 但切记勿使用具挥发性溶剂清洁外壳, 否则将导致烤漆脱落或留下无法去除的痕渍。

完整word版,门禁系统使用说明书编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（完整word版,门禁系统使用说明书）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为完整word版,门禁系统使用说明书的全部内容。

目录一系统概述 (01)二系统操作 (04)三系统编程 (09)四系统配置及选材 (19)五系统原理图 (21)六系统连线示意图 (25)七安装调试 (29)八系统各部件的安装说明 (31)九其它事项 (31)备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A—402的设备为主。

一、系统概述AB—6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。

系统数据传输距离可达5000米(需加中继器），防雷抗干扰,可实现大型小区的系统联网。

AB—6A—401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB—6A-402系统相同。

两种系统主要适用于高楼大厦房型.整个系统由门口主机（带联网功能)、室内分机、信号隔离器、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网信号切换器等设备构成。

（见下表）◇编码门口主机AB—402D长×宽×厚（mm)外形尺寸：316×136×56开孔尺寸：280×114×34◇可视室内分机长×宽×厚(mm）外形尺寸:220×205×65(AB—402M）235×188×50（AB—402MQ）◇信号隔离器（AB-402A，AB-402B）长×宽×厚（mm）外形尺寸：85×85×37◇主机电源/隔离器电源/管理中心电源（UPS-DP/UPS—P/UPS-CP)长×宽×厚(mm）外形尺寸:190×180×73◇管理中心(AB-602C）长×宽×厚（mm）外形尺寸：240×267×65二、系统操作（一)门口机（402D）与用户分机通话1。
