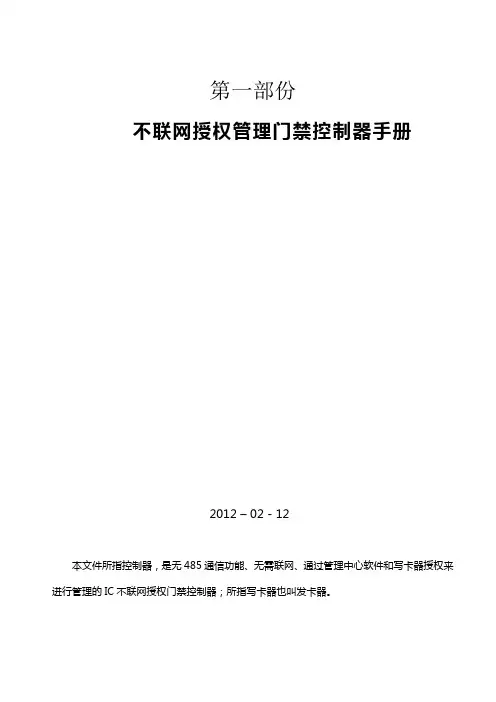

第一部份不联网授权管理门禁控制器手册2012 – 02 - 12本文件所指控制器，是无485通信功能、无需联网、通过管理中心软件和写卡器授权来进行管理的IC不联网授权门禁控制器；所指写卡器也叫发卡器。
一、性能参数●低成本不联网门禁控制器，极高的性价比；●有小体积、高性能、操作简便；●直接母卡刷卡授权，用拨码设置机号；●黑名单功能；●按钮、长开、长闭控制；●输出为常开、常闭2种状态，输出为干接点开关量信号；●可以替换的天线，可以根据安装需要，选择不同尺寸的天线；●地址使用拨码开关；●拨码设置开门时间为1秒或者5秒；●优秀的读卡性能，距离可达5-9cm；●超强的抗干扰能力，可在金属板前面安装；●扩展引出控制线；●设置刷卡使用次数（6万次），也可不设置次数限制。
管理卡片：数量无限制读卡距离：5-9cm 黑名单数量：680张，可扩展电压：12V 电流：100mA二、系统结构本系统使用不联网授权方式，权限写入IC卡片，控制器使用IC嵌入式门禁机，不和电脑进行联网授权；经写卡器授权后的卡才能刷开对应的门。
一个最小的授权系统必须包括一个写卡器，一个IC嵌入式门禁控制器，若干IC用户卡。
写卡器：硬件和IC嵌入式门禁控制器一样，但有不同的功能，发卡器在电脑桌面上通过USB接口连接软件使用，进行授权发卡等操作。
控制器：安装在门禁位置，需要用母卡授权后才能安装使用。
一个系统最多可以安装128个不同机码的控制器，相同机码的控制器台数不受限制。
三、设备硬件1、设备图片：写卡器（USB接口）不联网控制器外壳２、接线方法：引脚标识说明1 12V+ 12V电源正2 GND 电源地3 NC 常闭端默认状态下与COM连通4 COM 公共端5 NO 常开端默认状态下与COM断开6 FIRE 火警开门输入7 LOCK 长锁门8 EXIT 出门按钮说明：其中出门按钮、长锁门、长开门需要和电源GND相接生效。
锁输出端子由常开、常闭、公共端组成。
接线的时候公共端必须接，另外根据接线的设备选择常开或者常闭。
电锁一般接线方法：电源正极——公共端（COM）锁正极——常闭NC（常开NO）锁负极——电源负极断电开锁：当断开电源时，锁打开；阳极锁、磁力锁等通电闭合的设备选择常闭（NC）通电开锁：当接通电源时，锁打开；阴极锁、电控锁等通电断开的设备选择常开（NO）接线图参考:说明：门禁控制器如果与锁或其他设备共用一个12V 电源，需用12V3A 以上直流电源；控制器最好与锁或其他设备分开供电。
３、拔码说明：机号拨码对应表 (此拨码机为二进制，逢二进一)拨码 机号1 2 3 4 5 6 7 80 此码与机号无关，只用来控制开门时间： ON ：1秒, OFF ：5秒1 ON2 ON3 ON ON4 ON5 ON ON6 ONONON…… 126 ON ON ON ON ON ON 127ONONONONONONON拔号对照例图：说明：1、机号为0：任何注册的卡刷卡即开门（母卡和黑名单除外）。
2、机号为127：通电时候，删除全部黑名单，成功提示长音，此时才可以刷母卡授权。
3、详细拨码详见附件列表四、操作流程【注意事项】1.本程序拷贝就可以使用。
2.不需要门禁软件，也不需要拷贝到门禁软件安装目录。
3.必须使用新的IC嵌入式门禁控制器（设备中程序不同）。
4.本系统和原来的不联网授权不兼容，不能混合使用（仅仅适用于IC V7.0 201110 版本）。
5.本系统不使用数据库，使用XML文件保存数据，数据全部位于AccessData目录下。
【使用流程】1、安装IC授权软件。
双击IC不联网管理软件安装包，点“下一步”，完成安装。
2、连接USB(选择打钩)发卡器，制作母卡。
3、逐一给每个控制器通电然后用母卡授权（机号为127号机器授权）；4、根据安装位置设置机号(1--127)，然后进行登记5、权限管理，定义权限6、用母卡对发卡器授权，制作专属卡。
（发卡器在断电之前只需要授权一次！）7、登记卡片（录入），注册卡片（加密）。
8、对注册的卡片进行授权。
9、黑名单管理（就是卡片丢失后，将丢失卡片进行登记设置，取消开门权限，使其不能开门）不联网步骤分解:第一步制作母卡『注意：一个项目最少需要制作一张母卡，如果需要多张，则必须密码相同，母卡不能做其他用途』1.连接发卡器到电脑USB上。
2.打开软件，进入软件主界面，点击选择软件界面右上角“□USB发卡器”3.在发卡器上放一张空白IC卡。
4.打开母卡管理界面，在授权密码里面输入6位密码。
『请牢记密码』注：默认密码为：888888或123456；用户在制作母卡时，为了安全，最好自行设置密码。
5.单击“制作授权卡（母卡）”，发卡器提示音出现同时软件提示制作成功。
第二步用母卡对控制器授权（注意：控制器必须用母卡授权才能使用，授权时机号必须为127。
）1.把控制器连通电源（注意：红线接电源+12V，黑线接电源负极）2.把控制器上拔码开关全拔为ON状态（即机号为127）3.用母卡在控制器刷一下，控制器会长鸣一声，即对控制器进行授权完成4.将机号127改成你所需要设置的机号，才能进行登记录入，然后安装第三步控制器管理1.在软件主界面，点选“控制器列表”，进入控制器列表界面→在左上角选择“IC嵌入式门禁”→在列表区从编号1开始，依次登记已用母卡授权过的控制器2.在控制器列表区1－127编号中，选取对应编号双击，或选中后点右工具栏“编辑”按钮，弹出登记窗口：如图：名称：输入“小区大门”（客户根据门禁安装位置进行定义）录入默认序列号：010543（注:此序列号建议输入控制器上出厂标贴号码）机号：此机号要与每一台控制器拔码设置同步登记，也就是拔码是多少号，这里就登记多少号，如：把一台控制器（已用母卡授权过的），安装于小区大门，把它定义为1号机，机号就输入“1”。
（见前面机号设置一栏，进行拔码）→点“确认”即完成一条登记；有多少个门禁控制器依次操作进行定义。
［备注］：控制器需把机号拔到127上再用母卡授权，然后更改机号参数；相同的机号具有相同的控制。
第四步权限管理（定义开门权限）1.点选“权限管理”，打开权限管理界面。
2.在空白处点右键，选择“增加权限”。
在弹出的权限定义框中填写相关信息：名称：填写权限名，要便于记忆识别和分类查询选择控制器对应的门：点击控制器编号前面选择方框□，选中后方框中会有一个绿色的小勾有效期：IC不联网授权控制器不具备有些功能。
（此款控制器只具备永久使用或者相应次数使用）权限设置例一：权限设置例二：权限设置例三：说明：某一权限就是指能开若干（一个或多个或全部）门的权力第五步发卡器授权把母卡放在发卡器上，在软件界面左侧单击“发卡器”，打开发卡器界面，然后单击“发卡器授权”，提示成功后拿开母卡，授权完成。
注意：只要发卡器没有断电，只需要给发卡器授权一次，后面的操作均无需再对发卡器授权。
如果发卡器断电过，就必须对发卡器进行授权操作。
第六步卡片管理1、在发卡器上面放一个空白的IC卡2、在软件界面左侧单击“发卡器”，打开发卡器界面，然后单击“制作专属卡”，提示成功后拿开，专属卡制作完成（只有制作成专属卡才能完成后面的卡片注册和授权。
）3、在软件主界面左侧单击“卡片管理”，打开卡片管理界面空白处，单击鼠标右键，选择“增加卡片”，弹出卡片登记栏：姓名：输入卡片用户姓名，或IC卡丝印卡号，为了便于后期管理，最好姓名和卡号都登记上去。
卡号：此号为每张IC卡自身ID号，直接点右边“读卡号”直接读出级别：一般选择“普通卡”（表示需要下一步进行授权才能使用的卡）选择“通卡”（表示不需要授权，可以开所有门的卡）选择“无有效期”（此控制器没有效期功能）点“确认”即完成一张卡片登记；4、单击“空白卡片注册”，提示成功。
（空白卡注册就是对空白卡对应扇区进行加密处理）5、选择右边“权限”后面的下拉框，先择第四步权限管理中设置好的门禁权限即可（如果没有可以重新回到第四步进行权限定义；最好不要单独进行权限定义。
）6、点击权限选择后面“启用次数功能”前面的选择框□，选择后□中有一小勾；然后在下面的“次数”填写框中输入限制的刷卡次数（如不限制则不需启用）7、单击“写入权限”，提示成功完成授权依照以上操作，对所有卡依次进行登记授权操作。
授权后的卡就可以刷开对应授权的门。
第七步注销卡在母卡对发卡器已授权的前提下操作。
一、注销母卡打母卡放到发卡器上，打开“母卡管理”管理界面，点击“注销授权卡（母卡）”，提示成功完成母卡注销二、注销用户卡1、把母卡拿开2、在发卡器上面放上需要注销的卡3、打开“卡片管理”界面，单击“卡片注销”说明：注销后的卡可以重新注册使用；母卡和用户卡注销必须在该母卡授权的发卡器上操作才能完成。
第八步增加黑名单在母卡对发卡器已授权的前提下操作1.在发卡器上面放上用来装载黑名单的注册卡2.打开“卡片管理”界面，选择需要加入黑名单的卡，单击右键执行“设置黑名单”3.打开“黑名单管理”界面，选择最多5个黑名单的卡号，单击“登记黑名单到卡片”4.装有黑名单的卡到每个控制器上刷卡，有声音提示即可第九步删除黑名单在母卡对发卡器已授权的前提下操作1.在发卡器上面放上用来装载黑名单的注册卡2.打开“黑名单管理”界面，选择需要取消的最多5个黑名单的卡号，单击“取消黑名单到卡片”3.装有需要取消黑名单的卡到每个控制器上刷卡，有声音提示即可4.打开“黑名单管理”界面，选择取消的黑名单，右键单击“删除黑名单”【技术说明】注册卡片会使用2个扇区的空间，母卡管理界面可以看到使用的扇区号，包括其后面一个扇区都会被使用。
如果使用专属卡功能，还会再使用该扇区号的前面一个扇区，也就是要占用一共3个扇区。
六、声音提示无效卡：提示3声有效卡：提示2声未注册卡：提示3声，第一声较长黑名单：注销成功长声，注销不成功为4声七、附件8位拨码器对照表(第8位与拔码无关,只用来控制开门时间)第二部份485嵌入式控制器不联网使用手册2011-10-25本手册的是485嵌入式控制器是指具有485通讯功能，但作为不联网授权使用的操作说明。
与《不联网授权管理门禁控制器手册》基本操作相同。
不同主要有以下五点：1、需要查记录时，可以联网下载刷卡数据。
2、可以设置卡的有效期，也就是给卡设置一个到期时间，过了这个时间就不能刷卡开门。
3、拔码方式和方法不一样。
本控制器是用插跳线完成，顺序也不同，请注意并详细学习下面的操作说明，机码最多到63。
4、本控制器把机码调成63时，才可以刷母卡授权。
5、接线也不同，请仔细查看接线图。
6、开门时间需要联网才能设置。
复位后默认时间是5秒，电控锁建议改成1秒。
特性●联网和不联网双功能门禁控制器，极高的性价比；●小体积、高性能、操作简便；●直接母卡刷卡授权，用拨码设置机号；●带截止日期、支持次数功能（6万次）；●支持黑名单功能；●按钮、长开、长闭控制；●输出为常开、常闭2种状态；●可以外接天线；●优秀的读卡性能，距离可达5-9cm；●可在金属板前面安装；●扩展引出控制线；●可以接电梯控制器实现不联网电梯楼层管理参数读卡距离：5-9cm存储器：2K bytes 用于存储黑名单。
