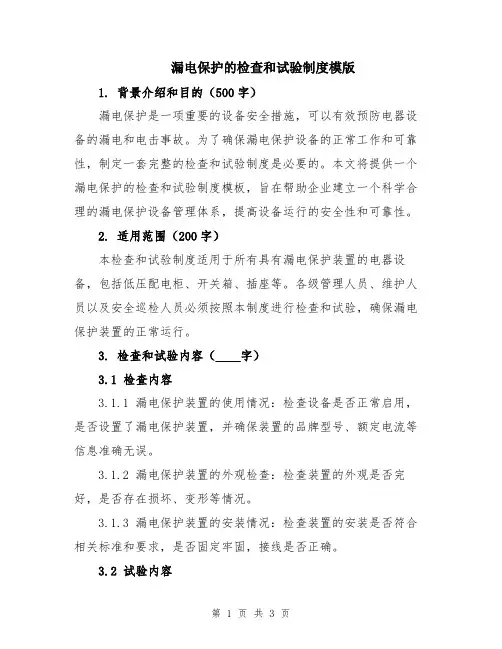

漏电保护的检查和试验制度模版1. 背景介绍和目的(500字)漏电保护是一项重要的设备安全措施,可以有效预防电器设备的漏电和电击事故。
为了确保漏电保护设备的正常工作和可靠性,制定一套完整的检查和试验制度是必要的。
本文将提供一个漏电保护的检查和试验制度模板,旨在帮助企业建立一个科学合理的漏电保护设备管理体系,提高设备运行的安全性和可靠性。
2. 适用范围(200字)本检查和试验制度适用于所有具有漏电保护装置的电器设备,包括低压配电柜、开关箱、插座等。
各级管理人员、维护人员以及安全巡检人员必须按照本制度进行检查和试验,确保漏电保护装置的正常运行。
3. 检查和试验内容(____字)3.1 检查内容3.1.1 漏电保护装置的使用情况:检查设备是否正常启用,是否设置了漏电保护装置,并确保装置的品牌型号、额定电流等信息准确无误。
3.1.2 漏电保护装置的外观检查:检查装置的外观是否完好,是否存在损坏、变形等情况。
3.1.3 漏电保护装置的安装情况:检查装置的安装是否符合相关标准和要求,是否固定牢固,接线是否正确。
3.2 试验内容3.2.1 静态试验:使用专用测试仪器对漏电保护装置进行静态试验,检测其对不同漏电电流的动作时间和动作灵敏度是否符合要求。
3.2.2 超额定电流试验:通过在漏电保护装置上施加超过额定电流的负荷,测试装置的热稳定性和耐电压能力。
3.2.3 漏电保护装置自检:按照装置说明书的要求进行自检,检测其自动测试功能是否正常。
4. 检查和试验频率(____字)4.1 初次投运检查和试验:在设备初次投入运行时,必须进行一次漏电保护装置的检查和试验,以确保装置的正常工作。
4.2 定期检查和试验:按照设备管理制度的要求,定期对漏电保护装置进行检查和试验。
一般建议每年进行一次全面检查和试验,确保装置的正常运行。
4.3 特殊情况检查和试验:当漏电保护装置发生故障、设备事故、设备迁移等特殊情况时,应及时进行检查和试验,确保装置的可靠性和安全性。

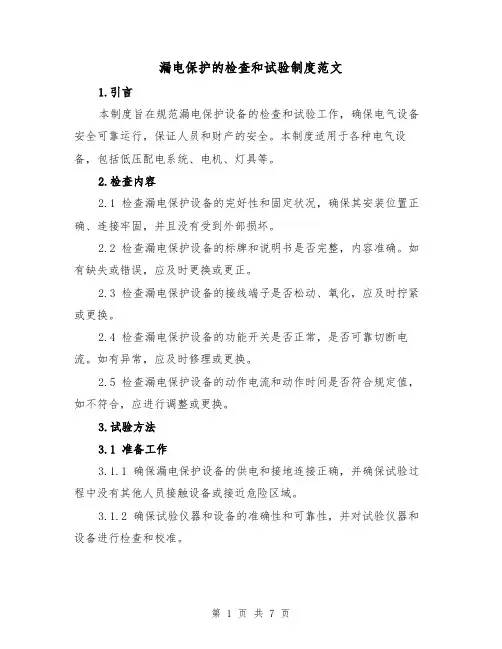

漏电保护的检查和试验制度范文1.引言本制度旨在规范漏电保护设备的检查和试验工作,确保电气设备安全可靠运行,保证人员和财产的安全。
本制度适用于各种电气设备,包括低压配电系统、电机、灯具等。
2.检查内容2.1 检查漏电保护设备的完好性和固定状况,确保其安装位置正确、连接牢固,并且没有受到外部损坏。
2.2 检查漏电保护设备的标牌和说明书是否完整,内容准确。
如有缺失或错误,应及时更换或更正。
2.3 检查漏电保护设备的接线端子是否松动、氧化,应及时拧紧或更换。
2.4 检查漏电保护设备的功能开关是否正常,是否可靠切断电流。
如有异常,应及时修理或更换。
2.5 检查漏电保护设备的动作电流和动作时间是否符合规定值,如不符合,应进行调整或更换。
3.试验方法3.1 准备工作3.1.1 确保漏电保护设备的供电和接地连接正确,并确保试验过程中没有其他人员接触设备或接近危险区域。
3.1.2 确保试验仪器和设备的准确性和可靠性,并对试验仪器和设备进行检查和校准。
3.1.3 根据设备的要求,准备好试验工具和试验图表,并记录试验过程和结果。
3.2 动作电流试验3.2.1 将试验仪器连接到漏电保护设备的电源线上,确保仪器的接线正确。
3.2.2 依据设备的要求,设置合适的动作电流值。
3.2.3 执行试验,记录漏电保护设备的动作电流和动作时间。
3.3 绝缘电阻试验3.3.1 将试验仪器的两个探头分别连接到漏电保护设备的相线和地线上,确保仪器的接线正确。
3.3.2 依据设备的要求,设置合适的试验电压。
3.3.3 执行试验,记录漏电保护设备的绝缘电阻值。
3.4 动作时间试验3.4.1 将试验仪器连接到漏电保护设备的电源线上,确保仪器的接线正确。
3.4.2 依据设备的要求,设置合适的动作时间值。
3.4.3 执行试验,记录漏电保护设备的动作电流和动作时间。
4.试验结果和处理措施4.1 若漏电保护设备的动作电流、动作时间和绝缘电阻等试验结果符合设备要求,则视为合格。

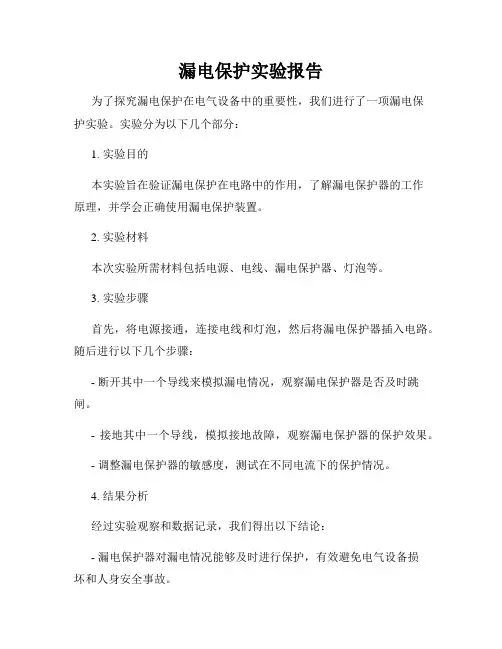

漏电保护实验报告
为了探究漏电保护在电气设备中的重要性,我们进行了一项漏电保
护实验。
实验分为以下几个部分:
1. 实验目的
本实验旨在验证漏电保护在电路中的作用,了解漏电保护器的工作
原理,并学会正确使用漏电保护装置。
2. 实验材料
本次实验所需材料包括电源、电线、漏电保护器、灯泡等。
3. 实验步骤
首先,将电源接通,连接电线和灯泡,然后将漏电保护器插入电路。
随后进行以下几个步骤:
- 断开其中一个导线来模拟漏电情况,观察漏电保护器是否及时跳闸。
- 接地其中一个导线,模拟接地故障,观察漏电保护器的保护效果。
- 调整漏电保护器的敏感度,测试在不同电流下的保护情况。
4. 结果分析
经过实验观察和数据记录,我们得出以下结论:
- 漏电保护器对漏电情况能够及时进行保护,有效避免电气设备损
坏和人身安全事故。
- 漏电保护器对接地故障同样具有良好的保护效果,能够快速对故障进行隔离。
- 调整漏电保护器的敏感度能够根据实际需要来达到更好的保护效果。
5. 实验总结
通过本次实验,我们深入了解了漏电保护器在电路中的作用和工作原理,加强了我们对电气安全的认识。
在今后的实际应用中,我们将更加重视漏电保护装置的安装和使用,确保电气设备和人员的安全。
以上为漏电保护实验报告,希望能为相关领域的研究提供参考。
感谢您的阅读。
漏 电 流 测 试 仪 作 业 指 导 书文件编号:发行时间:制作:杜鹏程审核:核准:5. 控制面板说明:0~200V (直流)0~500V(直流)电状态.(放电状态时指示灯亮).注:打开测试仪后需要预热5分钟后进行测试.操作人员操 6.1 接通电源将控制面板上的电源总开关(POWER)打开(图5.13).在将仪器 打开为放 4.3 漏电流测试范围:10nA~19mA 3.1 环境温度: 0~40℃ 3.2 相对湿度:20~80﹪RH 4.2 输出电压 分两档1. 目的:3. 检验条件:作 时必须戴防静电手环作业.4. 技术参数:4.1 输入电压:220V(交流电) 频率50Hz±5﹪6. 操作步骤:4.4 充电时间:0~99.9秒 4.5 最大充电电流:200mA±10﹪ 4.6 漏电电流预置范围:0~99*10n (nA) 相关检验人员均适用 方便检验人员对电解电容漏电流仪器的操作与使用2. 适用范围:放电图5.10漏电流显示屏(CURRENT)漏电流单位显示电源总开关电源输出端充电电压充电电压显示屏(VOLTAGE) 单位:放电启动分选指示灯FAIL (不良)PASS(合格)归零锁定充电时间标准电流再按 键关闭清零.电容器的正极与仪器输出端的正极连接良好. 红色为正极: 黑色为负极:6.2.1注:控制面板(图5.14)中电压设定有两种选项.根据被测电容承受最大电压值来选择电压.按切换 键选择所需电压 范围.(如:被 测电容电压在200V以下就选择200V; 被测电容电压在200V~500V之间.就选择500V)置最小值(VOLTAGE显示在1以下)(图5.15).按 键清零.继续按 键.等30秒钟左右 6.3 开路清零准备(清零前确认仪器输出两极不可直接接通.不可加载负载).将 旋转6.4.1注:在连接测试中.只能测量单个元器件.不可在线路板上测试或不能对元器件通电中测试.6.2 根据电解电容自身标识电压来设定测试仪器上电压范围 6.4 将被测电解电容先和测试仪器连接在一起.将电解电容的负极连接仪器输出端的负极.再将电解图5.11图5.12控制面板电压清零清零电压调节启动图5.13图5.14电压切换键电源总开关电压切换显示图5.15充电电压调节(旋转调节)图5.16充电时间调节按键图5.17电流调节按键输出正负极7.2 初学者操作时需要熟手陪同操作.不可以私自使用或调试.7.1 仪器使用完毕后闲置时同样要将输出的正负极分离放置. 关闭电源开关防止意外发生. 为不良.测试完毕后并记录数据.(注:测试仪器的后端有个蜂鸣器开关.在测试前打开蜂鸣器. 值越小产品越佳)旁边还有个分选指示灯(如:图5.18):绿灯(PASS)为ok.显示红灯(FAIL)7. 注意事项:6.5 调整 (漏电流仪器对电容的充电.根据电解电容的规格表标准而定.最大充电值可8. 相关文件:8.1 电容器规格参数表PASS时会报警提示为OK.不良时蜂鸣器无反应)时输出两极停止供电)输出两极为无电压安全状态. 6.9 当测试仪在规定时间内测试完成后.左边第一个显示屏(CURRENT)显示的是漏电流值(漏电流 6.9.1 最后测量完取走被测电容器时注意.将控制面板上的 打开(放电指示灯亮为打开.此 6.6 调整 根据电解电容的规格表标准而定.(最大可调99*10n 三位数显示.前两位为调99.9秒.如:测试仪上面的充电时间调整为123 表示为12.3秒。

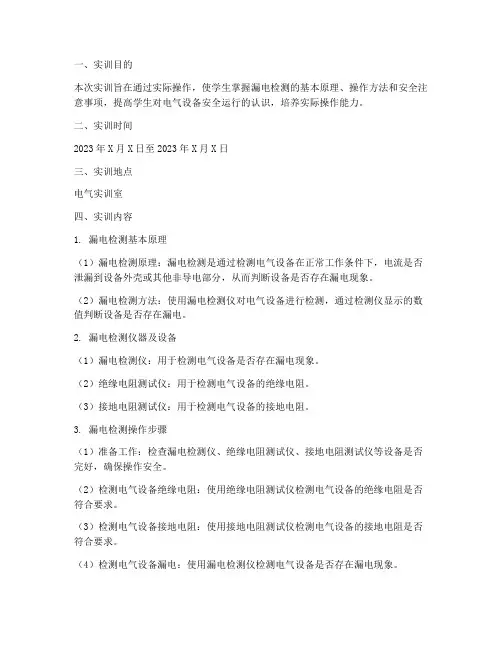

一、实训目的本次实训旨在通过实际操作,使学生掌握漏电检测的基本原理、操作方法和安全注意事项,提高学生对电气设备安全运行的认识,培养实际操作能力。
二、实训时间2023年X月X日至2023年X月X日三、实训地点电气实训室四、实训内容1. 漏电检测基本原理(1)漏电检测原理:漏电检测是通过检测电气设备在正常工作条件下,电流是否泄漏到设备外壳或其他非导电部分,从而判断设备是否存在漏电现象。
(2)漏电检测方法:使用漏电检测仪对电气设备进行检测,通过检测仪显示的数值判断设备是否存在漏电。
2. 漏电检测仪器及设备(1)漏电检测仪:用于检测电气设备是否存在漏电现象。
(2)绝缘电阻测试仪:用于检测电气设备的绝缘电阻。
(3)接地电阻测试仪:用于检测电气设备的接地电阻。
3. 漏电检测操作步骤(1)准备工作:检查漏电检测仪、绝缘电阻测试仪、接地电阻测试仪等设备是否完好,确保操作安全。
(2)检测电气设备绝缘电阻:使用绝缘电阻测试仪检测电气设备的绝缘电阻是否符合要求。
(3)检测电气设备接地电阻:使用接地电阻测试仪检测电气设备的接地电阻是否符合要求。
(4)检测电气设备漏电:使用漏电检测仪检测电气设备是否存在漏电现象。
4. 漏电检测安全注意事项(1)操作人员应穿戴绝缘手套、绝缘鞋等防护用品。
(2)操作过程中,不得用手触摸电气设备的带电部分。
(3)操作完毕后,应及时关闭电气设备电源,确保操作安全。
五、实训过程1. 实训第一天,首先对漏电检测的基本原理进行了讲解,使学生了解漏电检测的原理和操作方法。
2. 实训第二天,学生分组进行操作练习,使用漏电检测仪、绝缘电阻测试仪、接地电阻测试仪等设备对电气设备进行检测。
3. 实训过程中,教师对学生进行指导,纠正操作错误,确保学生掌握正确的操作方法。
4. 实训第三天,学生进行漏电检测实际操作,检测电气设备是否存在漏电现象。
六、实训成果1. 学生掌握了漏电检测的基本原理和操作方法。
2. 学生能够熟练使用漏电检测仪、绝缘电阻测试仪、接地电阻测试仪等设备进行电气设备检测。
武汉全华光电科技股份有限公司摇表漏电测试作业指导书文件编号:QH-DS-WI-910版本:A/0编制:审核:批准:1、目的测定产品载流部件与产品边框与外壳之间的绝缘性能。
2、范围适用于公司日光灯管非隔离电源系列产品绝缘性能判断。
3、测试仪器ZC25-3型绝缘电阻表(500伏特0~500兆欧)4、测前准备4.1测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。
4.2对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。
4.3被测物表面要清洁,减少接触电阻,确保测量结果的正确性。
4.4测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。
即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。
4.5兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。
5、测试方法兆欧表的接线柱共有三个:一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端(也叫保护环)。
5.1 T8系列日光灯管,将灯管的电源输入端(即LN火零线端)接到兆欧表L端,将兆欧表E端接到日光灯管的外壳上。
5.2T5系列日光灯管,将摇表L接线端接到自制排插红色端,摇表E端接排插黑色端。
5.2.1 将T5系列日光灯管电源输入线LN(火零线)接到自制排插红色端,将灯管输入线接地线(黄绿色)接排插黑色端。
当用兆欧表摇测电器设备的绝缘电阻时,一定要注意“L”和“E”端不能接反,正确的接法是:“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳。
5.3 将兆欧表保持水平位置,左手按住表身,右手摇动兆欧表摇柄,转速约120r/min,读取摇表指针读值,指针应指向无穷大(∞)方向。
5.4 判定标准当指针达到500兆欧时表示合格,如果指针未达到500兆欧表示不合格,应取下灯具单独测试是否漏电,如指针任未达到500兆欧以上,再检查灯具内部是否有导线破损及短路现象,并做好检修然后再进行漏电测试。

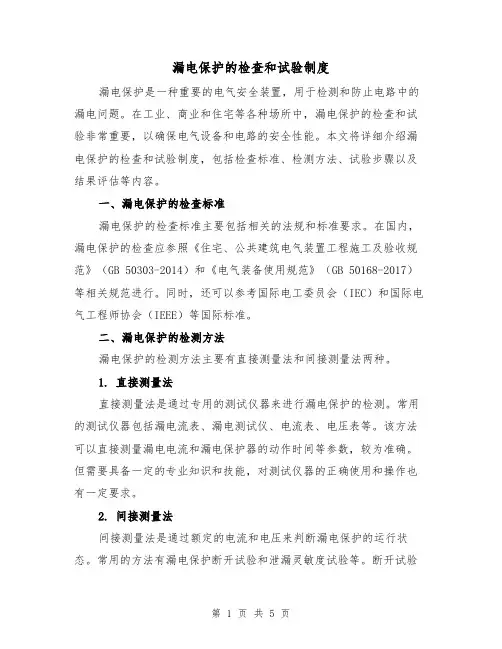

漏电保护的检查和试验制度漏电保护是一种重要的电气安全装置,用于检测和防止电路中的漏电问题。
在工业、商业和住宅等各种场所中,漏电保护的检查和试验非常重要,以确保电气设备和电路的安全性能。
本文将详细介绍漏电保护的检查和试验制度,包括检查标准、检测方法、试验步骤以及结果评估等内容。
一、漏电保护的检查标准漏电保护的检查标准主要包括相关的法规和标准要求。
在国内,漏电保护的检查应参照《住宅、公共建筑电气装置工程施工及验收规范》(GB 50303-2014)和《电气装备使用规范》(GB 50168-2017)等相关规范进行。
同时,还可以参考国际电工委员会(IEC)和国际电气工程师协会(IEEE)等国际标准。
二、漏电保护的检测方法漏电保护的检测方法主要有直接测量法和间接测量法两种。
1. 直接测量法直接测量法是通过专用的测试仪器来进行漏电保护的检测。
常用的测试仪器包括漏电流表、漏电测试仪、电流表、电压表等。
该方法可以直接测量漏电电流和漏电保护器的动作时间等参数,较为准确。
但需要具备一定的专业知识和技能,对测试仪器的正确使用和操作也有一定要求。
2. 间接测量法间接测量法是通过额定的电流和电压来判断漏电保护的运行状态。
常用的方法有漏电保护断开试验和泄漏灵敏度试验等。
断开试验是指将额定电压加到漏电保护器上,通过漏电保护器的动作来判断是否正常工作;泄漏灵敏度试验是指通过在电路上加入已知大小的测试电流,判断漏电保护器的动作时间和动作电流是否符合要求。
三、漏电保护的试验步骤漏电保护的试验步骤一般包括预试验、功能试验和操作试验三个环节。
1. 预试验预试验是在正式试验之前进行的基础工作,主要包括对试验仪器的校准和检查,检查线路和接线是否正常以及漏电保护器的相关参数是否符合要求等。
2. 功能试验功能试验是通过对漏电保护器进行不同负载和故障条件下的试验,来判断其是否能正确动作。
试验方法包括无负载试验、额定负载试验、短路故障试验、接地故障试验等。
第1篇一、实验背景为了提高电气设备的安全性,确保人身和财产的安全,本实验旨在通过漏电试验,检验电气设备的绝缘性能和接地状况,从而确保电气设备的正常运行。
本实验选择了某型号的电气设备作为试验对象,通过使用专业的漏电检测仪器进行测试。
二、实验目的1. 了解漏电试验的基本原理和操作方法。
2. 掌握电气设备绝缘性能和接地状况的检测方法。
3. 提高对电气设备安全性的认识,增强安全意识。
三、实验原理漏电试验是利用专业的漏电检测仪器,对电气设备的绝缘性能和接地状况进行检测。
当电气设备的绝缘性能下降或接地不良时,电流会通过绝缘材料泄漏到地,形成漏电。
通过检测漏电电流的大小,可以判断电气设备的绝缘性能和接地状况。
四、实验仪器与材料1. 漏电检测仪:用于检测电气设备的漏电电流。
2. 电气设备:试验对象,包括绝缘性能和接地状况。
3. 试验电缆:连接漏电检测仪和电气设备。
4. 电源:为漏电检测仪提供工作电压。
五、实验步骤1. 准备工作:将漏电检测仪、电气设备、试验电缆和电源准备好。
2. 连接电路:将漏电检测仪、电气设备、试验电缆和电源按照电路图连接好。
3. 漏电检测:开启漏电检测仪,进行漏电电流检测。
4. 结果分析:根据漏电检测仪显示的漏电电流值,分析电气设备的绝缘性能和接地状况。
5. 试验记录:记录实验数据,包括漏电电流值、设备名称、试验时间等。
六、实验结果与分析1. 漏电电流值:根据实验数据,电气设备的漏电电流值为X mA。
2. 绝缘性能分析:根据国家标准,电气设备的绝缘性能应满足以下要求:- 绝缘电阻:不小于1MΩ;- 绝缘强度:不小于2kV。
本实验中,电气设备的绝缘电阻和绝缘强度均满足国家标准要求。
3. 接地状况分析:根据国家标准,电气设备的接地电阻应不大于4Ω。
本实验中,电气设备的接地电阻为Y Ω,满足国家标准要求。
七、实验体会与收获1. 通过本次实验,了解了漏电试验的基本原理和操作方法,掌握了电气设备绝缘性能和接地状况的检测方法。
漏电保护试验方法(总2页) -CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面,使用请直接删除
漏电保护试验方法
漏电保护器,简称漏电开关,又叫漏电断路器,主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护,具有过载和短路保护功能,可用来保护线路或电动机的过载和短路,亦可在正常情况下作为线路的不频繁转换启动之用。
漏电保护开关具体试验方法:
1、检查开关在合闸状态,电源正常
2、如图,点击试验按钮
试验按钮
复位按钮
3、点击试验按钮后,开关跳闸,复位按钮弹出,
4、此时点击复位按钮,送上开关,
5、试验结束。
备注:如点击试验按钮后开关不跳闸,应检查电源是否正常,如正常,此漏电保护开关故障,应更换,不可再使用。
3。
Q 中电电气集团(光伏)企业标准Q/CEEG.J07.013 湿漏电测试作业指导书(1.0版)编制:审核:批准:2010-7-15 发布 2010-7-28实施中电电气集团(光伏)发布湿漏电测试作业指导书Q/CEEG.J07.013 V1.0湿漏电测试作业指导书1 目的测定组件在潮湿环境中,组件载流部件与组件边框或外部之间的绝缘性能。
2 范围适用于公司所有晶体硅太阳能电池组件绝缘性能判断。
3 溶液要求电阻率:不大于 3500Ω·cm,表面张力:不大于 3Nm-2,温度:22℃±3℃。
备注:湿绝缘用溶液的溶质是Liqui-Nox,溶液浓度为每加仑(1 加仑=3.78 升)水中加7.57 毫升Liqui-Nox。
混合均匀。
PH 值是8.5。
4 测试步骤4.1 将需测组件正面(晶体硅电池片面)向下放置在水槽中,将组件的正负极输出端连接到一起,并将之再连接到直流电源的正极,直流电源负极接到组件的接地点,将组件的正面(蓝面)、反面以及反面和接线盒之间的交界面浸入溶液中。
接线盒,组件正负极引出线和其它连接器,应保持在溶液水平之上,但是应被完全浇湿。
裸线不应被浇湿,开始测试前应静置2分钟。
4.2 以不超过500V·s-1的速度增加测试设备所施加的电压直到最大系统电压1000V,保持该电压2min,测量绝缘电阻。
4.3 减低电压到零,将测试设备的引出端短路,以释放组件内部的电压。
5 判定标准在步骤4.2中,对于面积小于0.1m2的组件绝缘电阻不小于400MΩ·m2,对于面积大于0.1m2的组件,测试绝缘电阻乘以组件面积的积应不小于40MΩ·m2。
1。
一、实训目的通过本次漏电检测实训,使学生了解漏电检测的基本原理、检测方法和检测设备的使用,掌握漏电检测的技能,提高安全意识,为今后从事相关电气安全工作打下坚实的基础。
二、实训时间xx年xx月xx日至xx年xx月xx日三、实训地点xx职业技术学院电气工程系实验室四、实训内容(一)漏电检测基本原理1. 漏电检测原理2. 漏电检测分类3. 漏电检测标准(二)漏电检测设备的使用1. 漏电检测仪器的种类2. 漏电检测仪器的使用方法3. 漏电检测仪器的维护与保养(三)漏电检测操作流程1. 漏电检测前的准备工作2. 漏电检测的具体操作步骤3. 漏电检测后的数据处理五、实训过程(一)理论学习1. 讲解漏电检测的基本原理、分类和标准。
2. 介绍漏电检测仪器的种类、使用方法和维护保养。
3. 分析典型漏电事故案例,提高安全意识。
(二)实际操作1. 漏电检测仪器的操作训练- 学生分组进行漏电检测仪器的操作训练,教师现场指导。
- 学生熟练掌握漏电检测仪器的使用方法,包括检测前的准备、检测过程和检测后的数据分析。
2. 漏电检测现场实训- 学生分组进行现场实训,模拟实际漏电检测过程。
- 教师现场监督,确保学生正确、规范地进行漏电检测。
(三)实训总结1. 学生对实训过程中遇到的问题进行总结和讨论。
2. 教师对学生的实训过程进行点评,指出优点和不足。
3. 学生撰写实训报告,总结实训收获。
六、实训结果与分析(一)实训结果1. 学生能够熟练使用漏电检测仪器进行检测。
2. 学生掌握了漏电检测的操作流程和数据处理方法。
3. 学生提高了安全意识,对漏电事故有了更深入的了解。
(二)实训分析1. 实训过程中,部分学生存在操作不规范、数据处理不准确等问题,需要进一步加强练习。
2. 学生对漏电检测原理的理解还不够深入,需要进一步学习相关理论知识。
3. 实训过程中,学生的团队合作能力得到了提高,但仍有待加强。
七、实训心得通过本次漏电检测实训,我深刻认识到漏电检测工作的重要性。
漏电保护的检查和试验制度范本漏电保护是一种重要的安全设备,能够及时检测电路中的漏电情况,保护人身安全和财产安全。
为了确保漏电保护设备的正常运行,需要进行定期的检查和试验。
下面是漏电保护的检查和试验制度范本。
1. 检查和试验目的本制度旨在确保漏电保护设备的正常运行,提高电气安全性,防止漏电事故的发生。
2. 适用范围本制度适用于所有需要使用漏电保护设备的场所,包括工厂、办公室、商场、住宅等。
3. 检查和试验周期漏电保护设备的检查和试验周期为每年一次。
4. 检查和试验内容4.1 漏电保护设备外观检查检查设备外观是否完好无损,是否有明显的电晕放电现象或其他异常现象。
4.2 漏电动作试验将额定电流的模拟漏电装置接入电路,通过模拟漏电装置流过正常工作环境下的漏电电流,观察漏电保护设备是否能够及时动作,切断电路供电。
4.3 漏电保护动作时间试验在正常工作环境下,通过电气负载接入漏电保护设备,记录漏电保护设备动作的时间,确保保护时间在规定范围内。
4.4 漏电保护对正常电流的识别试验在正常工作环境下,通过电气负载接入漏电保护设备,增加漏电电流,观察漏电保护设备是否能够识别正常电流,不误动作。
4.5 漏电保护对阻性和容抗性泄漏电流的识别试验在正常工作环境下,通过电气负载接入漏电保护设备,分别施加阻性和容抗性泄漏电流,观察漏电保护设备对两种类型泄漏电流的识别能力。
4.6 漏电保护自动复位试验在设备正常运行状态下,通过模拟漏电装置创造漏电故障,观察漏电保护设备是否能够自动复位,恢复供电。
4.7 漏电保护设备接地导体的检查检查漏电保护设备的接地导体是否良好接地。
5. 检查和试验记录对每次检查和试验的结果进行详细记录,包括设备的型号、编号、检查和试验内容、结果等信息,保存至少5年。
6. 异常处理如果发现漏电保护设备存在问题或无法正常工作,应立即停止使用,并进行维修或更换。
7. 安全注意事项在进行漏电保护检查和试验时,应确保设备的供电已断开,并采取必要的防护措施,防止电击等事故发生。
漏电保护的检查和试验制度范文一、概述漏电保护是一种重要的电气安全设备,它可以有效地保护人身和财产免受漏电事故的伤害。
为了确保漏电保护设备的正常运行和安全可靠性,制定合理的检查和试验制度是非常必要的。
本文旨在介绍一种针对漏电保护的检查和试验制度范文,以提供参考。
二、检查和试验制度的目的1. 确保漏电保护设备的正常运行和安全可靠性;2. 预防和排除漏电设备发生故障的隐患,减少漏电事故的发生;3. 提高电气设备的使用寿命,降低维修成本。
三、检查和试验的主要内容1. 外观检查:a. 检查漏电保护设备的外观是否完好,有无损坏或变形;b. 检查设备的标志、标牌是否清晰可见;c. 检查设备的连接线和插头是否完好。
2. 功能检查:a. 检查漏电保护设备是否可以正常启动、断电;b. 检查设备的灯光、声音和报警功能是否正常。
3. 漏电检查:a. 使用专用的漏电检测仪器进行漏电测试;b. 测试设备的额定漏电动作电流是否符合要求;c. 测试设备的额定动作时间是否符合要求;d. 检查设备的漏电保护器是否可以正常工作。
4. 安全性能试验:a. 检查设备的耐压性能,测试设备的绝缘电阻是否符合标准要求;b. 检查设备的故障保护功能,测试设备的过载和短路保护是否可靠;c. 检查设备的故障自动重启功能,测试设备的自动重启是否正常;d. 检查设备的防雷击功能,测试设备的防雷击电压是否符合要求。
5. 记录和报告:a. 记录设备的检查和试验结果;b. 报告设备的检查和试验情况;c. 提出设备的维修、更换或改进建议。
四、检查和试验的周期1. 外观检查应每月进行一次;2. 功能检查应每月进行一次;3. 漏电检查应每年进行一次;4. 安全性能试验应每年进行一次。
五、制度执行和监督1. 由公司或单位设置专门的安全保卫部门负责执行和监督检查和试验工作;2. 相关人员应接受专业培训,熟悉检查和试验方法和要求;3. 建立设备档案,记录设备的检查和试验情况;4. 定期进行检查和试验记录的审核和评估;5. 发现问题及时进行处理,确保设备的安全运行。
《漏电检测与保护》实验指导书袁振海南京工业大学自动化学院2006-04-17目录实验一附加直流漏电保护 (1)实验二零序电压漏电保护原理 (4)实验三零序电流方向保护原理 (7)实验四自然直流漏电保护原理 (10)实验一附加直流漏电保护一.实验目的1. 掌握附加直流漏电保护适用的电网运行方式,了解中性点对地绝缘或中性点经高阻抗接地系统的漏电与接地电流的特点,熟悉附加直流漏电保护对确保该电网在供电安全要求高的用电场所安全运行的重要性。
2. 熟悉附加直流漏电保护的检测电流通路与检测电流有关的检测源内阻、漏电电阻、附加直流电源电压之间的关系。
二.实验内容1.改变漏电电阻值,记录式(1)所示的漏阻直流检测电流随漏阻变化的关系,并将其记入表1.一、二两行。
I=f(R r) (1)jcU=f(R r) (2)R表最小运行方式I K(2)min与短路点至保护安装处 ,记录表2。
表12. 改变漏电电阻值,记录式(2)所示的取样信号电压随漏阻变化的关系,并将其记入表1.一、三两行。
三.实验设备及仪器1. MNDW—11模拟电网一段,其中隔离变压器一台,供电分支路5路,电网对地电阻、电容5组2.IW—1型绝缘监视仪一台2. IW—1型绝缘监视仪一台3. 大功率实验电阻若干(20、11.4、3.3、1.5、0.5千欧实验电阻)4. 数字与模拟万用表各一只5. 万用表6. Tektronix 数字存储示波器四. 注意事项1. 接地实验时确保一相接地禁止两相同时接地.Xxxxxxxxxxxxxxxxxxxxxxxxxxx2. 将检测源接到电网时防止交流三相接触实验台。
Xxxxxxxxxxxxxxxxxxxxxxxxxxxx五. 实验线路及原理中性点对地绝缘或中性点经高阻抗接地电网一相接地需要及时发现并且尽快解除,否则,再有一相接地即形成两相短路故障,在易燃易爆行业引起灾害性事故。
为及时检测出一相接地故障,电网变压器付边三相经人为中性点接地,在人为中性点与地之间接入零序阻抗,并且将直流稳压电源串入其中,形成电网漏电检测电流的直流检测回路。
对于直流电流而言,三相变压器绕组的直流电阻近似为零。
因而,附加直流漏电检测通路应为:直流稳压电源正极——零序阻抗——三相检测电阻或三相阻抗——电网三相——三相电网对地绝缘电阻与漏阻并联电阻——地——直流稳压电源负极。
在附加直流电压为定值的情况下,检测电流与漏阻成反比关系。
据此,按照电网对漏阻临界安全值的要求,即可确定零序电阻上的直流检测信号取样电压值作为报警与控制的动作信号。
六. 实验方法与步骤1. MNDW—II试验台可以进行单相金属性接地与漏电试验,试验时将接地线直接连接或经自制漏阻连接开关接在要接地或漏电支路的某一相与地之间,将控制开关合上,即某相单相金属性接地或对地出现漏电。
2. 将模拟台前面板上的各开关都打到断开位置,断开两段模拟电网至工控机后面板上的连接插头3. 将消弧线圈与模拟电网的连接螺丝松开,使电网处于无消弧状态4. 用连接线将某支路的A相(若模拟A相接地,当然,模拟其他相同样可以)和地相连,千万注意不能将连接线插在两相之间,否则,将造成相间短路。
插上三相电源插头,合上供电空开开关,给模拟网供电;5. 依次合上模拟台面板上的电源进线开关、按下模拟电网分布相等的两路支路投切开关,断开其余的支路投切开关;6. 将IW—1型绝缘监视仪三相电源插头经插座接线接至模拟电网隔离变压器付边(可以连接在调节不平衡支路对地点电容断开的情况下,将监视仪三相电源连接到平衡支路的连接旋钮上)其地线与PE线相连。
然后。
按动绝缘监视仪面板开关按钮,接通漏电检测装置。
7. 用UP-2210电能质量在线监测分析仪研究电网各支路的检测信号。
7. 按下实验按钮检查仪器工作是否正常,若仪器立即发出报警信号,再按动“确认”按钮8. 在不断改变漏阻值的情况下,用仪表检测漏阻检测电流并且进行作记录。
9. 在不断改变漏阻值的情况下,用仪表检测取样信号电压并且进行作记录。
七. 实验报告内容与要求1. 实验中各项记录及必要的计算;2. 据表1作出 I jc=f(R r) ,U R=f(R r) 曲线。
;3. 回答分析讨论题。
4. 中性点对地绝缘或中性点经高阻抗接地电网的运行特点,及时发现并排除其一相漏电与接地对该电网安全运行的重要性;5. 电网绝缘监察装置的作用、原理,附加直流检测装置的检测通路,检测电流与漏阻之间的关系。
注:该实验也可由学生做开放性实验---《电网对地租抗检测》替代。
八. 思考1.电网对地分布电容对检测电流有无影响?为什么?2. 在漏阻处于什么状态时,电网绝缘电阻对检测电流的影响可以忽略不计。
实验二零序电压漏电保护原理一.实验目的1. 掌握零序电压漏电保护适用的电网运行方式,了解中性点对地绝缘或中性点经高阻抗接地系统的漏电与接地电流的特点,熟悉零序电压漏电保护对电网安全运行的作用。
2. 熟悉零序电压与电网漏电电阻之间的关系。
二.实验内容1.改变漏电电阻值,记录式(1)所示的零序电压随漏阻变化的关系,并将其记入表1.一、二两行。
U=f(R r) (1)表1表22. 改变电网分布电容值之后,.改变漏电电阻值,记录式(1)所示的零序电压随漏阻变化的关系,并将其记入表2.一、二两行。
三.实验设备及仪器1. MNDW—11模拟电网一段,其中隔离变压器一台,供电分支路5路,电网对地电阻、电容5组2. MNDW—11模拟电网零序PT每母线一只3. 大功率实验电阻若干(20、11.4、3.3、1.5、0.5千欧实验电阻)4. 数字与模拟万用表各一只5. 万用表6. Tektronix 数字存储示波器四. 注意事项1. 接地实验时确保一相接地禁止两相同时接地.Xxxxxxxxxxxxxxxxxxxxxxxxxxx2. 将检测源接到电网时防止交流三相接触实验台。
Xxxxxxxxxxxxxxxxxxxxxxxxxxxx五. 实验线路及原理中性点对地绝缘或中性点经高阻抗接地电网一相接地需要及时发现并且尽快解除,否则,再有一相接地即形成两相短路故障,在易燃易爆行业引起灾害性事故。
为及时检测出一相接地故障,电网变压器付边三相经人为中性点接地,在人为中性点与地之间接入零序阻抗,提取零序电压信号,在电网电压较高时,一般用开口三角零序电压互感器检测电网零序电压。
利用零序电压的大小反映因漏电引起的三相对地阻抗不平衡,即零序电压漏电保护原理。
其缺点是漏电保护没有选择性,不论什么地方出现漏电故障均会出现零序电压,而且受电网参数影响,动作电阻值不稳定。
六. 实验方法与步骤1. MNDW—II试验台可以进行单相金属性接地与漏电试验,试验时将接地线直接连接或经自制漏阻连接开关接在要接地或漏电支路的某一相与地之间,将控制开关合上,即某相单相金属性接地或对地出现漏电。
2. 将模拟台前面板上的各开关都打到断开位置,断开两段模拟电网至工控机后面板上的连接插头;3. 将消弧线圈与模拟电网的连接螺丝松开,使电网处于无消弧状态4. 用连接线将某支路的A相(若模拟A相接地,当然,模拟其他相同样可以)和地相连,千万注意不能将连接线插在两相之间,否则,将造成相间短路。
插上三相电源插头,合上供电空开开关,给模拟网供电;5. 依次合上模拟台面板上的电源进线开关、按下模拟电网分布相等的两路支路投切开关,断开其余的支路投切开关;6. 将数字或模拟万用表拨到交流电压档测量PT开口三角零序电压;7. 选电网分布电容相同的两支路,不断改变漏阻值测量PT开口三角零序电压并且进行作记录。
8. 选电网分布电容不同于实验步骤(6)而分布电容相同的两支路,不断改变漏阻值测量PT开口三角零序电压并且进行作记录。
七. 实验报告内容与要求1. 实验中各项记录及必要的计算;2. 据表1与2作出 U0=f(R r) 曲线。
3. 回答分析讨论题。
4. 零序电压与漏阻的关系,漏阻使三相对地绝缘参数不相等。
因而形成中性点对地的零序电压。
5. 零序电压提取方式及保护动作电阻值的不确定性。
八. 思考1.电网对地分布电容对零序电压有无影响?为什么?2. 零序电压是依据什么方法计算的?实验三零序电流方向保护原理一.实验目的1. 掌握零序电流漏电保护适用的电网运行方式,了解中性点对地绝缘或中性点经高阻抗接地系统的漏电与接地电流的特点,熟悉零序电流漏电保护对电网安全运行的作用。
2. 熟悉零序电流与电网漏电电阻之间的关系。
二.实验内容1.设定电网有3条支路、1支路为漏电支路,改变其漏电电阻值,记录式(1)所示的各支路零序电流随漏阻变化的关系,并将其记入表1。
n=f(R r) (n=1、2、3) (1)I表1表22. 设定电网有3条支路、1支路为漏电支路,改变其漏电电阻值,记录式(1)所示的零序电压随漏阻变化的关系,并将其记入表2。
三.实验设备及仪器1. MNDW—11模拟电网一段,其中隔离变压器一台,供电分支路5路,电网对地电阻、电容5组2. MNDW—11模拟电网零序CT每支路一只3. 大功率实验电阻若干(20、11.4、3.3、1.5、0.5千欧实验电阻)4. 数字与模拟万用表各一只5. 万用表6. Tektronix 数字存储示波器四. 注意事项1. 接地实验时确保一相接地禁止两相同时接地.Xxxxxxxxxxxxxxxxxxxxxxxxxxx2. 将检测源接到电网时防止交流三相接触实验台。
Xxxxxxxxxxxxxxxxxxxxxxxxxxxx五. 实验线路及原理在中性点对地绝缘或中性点经高阻抗接地电网中,一相接地故障时,故障支路的零序电流方向与非故障支路不同,前者是由线路流向母线,后者则由母线流向线路。
在忽略漏阻影响只考虑电网分布电容影响的情况下,故障支路的零序电流恰好等于非故障支路零序电流之和,而前者的相位滞后零序电压900,后者却超前零序电压900,两者的方向正好相反。
利用零序电流方向不同而构成的漏电保护装置,称为零序电流方向保护装置。
其缺点是漏电保护没有选择性,不论什么地方出现漏电故障均会出现零序电压,而且受电网参数影响,动作电阻值不稳定。
六. 实验方法与步骤1. MNDW—II试验台可以进行单相金属性接地与漏电试验,试验时将接地线直接连接或经自制漏阻连接开关接在要接地或漏电支路的某一相与地之间,将控制开关合上,即某相单相金属性接地或对地出现漏电。
2. 将模拟台前面板上的各开关都打到断开位置,断开两段模拟电网至工控机后面板上的连接插头;3. 将消弧线圈与模拟电网的连接螺丝松开,使电网处于无消弧状态4. 用连接线将某支路的A相(若模拟A相接地,当然,模拟其他相同样可以)和地相连,千万注意不能将连接线插在两相之间,否则,将造成相间短路。
插上三相电源插头,合上供电空开开关,给模拟网供电;5. 依次合上模拟台面板上的电源进线开关、按下模拟电网分布相等的两路支路投切开关,断开其余的支路投切开关;6. 选数字或模拟万用表档位并且设定表笔的参考方向测量CT信号;7. 选电网分布电容相同的两支路,不断改变漏阻值测量PT开口三角零序电压并且进行作记录。
