前言变电站在电力系统中的地位十分重要，随着我国电力事业的发展，变电站综合自动化也被普遍应用，变电站综合自动化不仅为实现变电站无人值班和配电网实现综合自动化奠定了基础，而且也为供电部门提供更加安全、经济可靠和高质量的电能创造了条件。
本设计主要是对变电站综合自动化系统的二次部分进行的初步设计，参考《变电站综合自动化》、《电气设备》、《继电保护》以及有关系统规程，为本110kv变电站各一次设备配上相应的保护，并对综合自动化的选择以及自动装置动作整定值的确定作出了较全面的和系统的介绍，使读者能将以前所学的散碎的知识系统的联系起来，使理论知识和实际很好的结合。
110KV变电站综合自动化设计的主要内容是：电气主接线的选择、综自系统的配置和选择以及保护整定的计算等。
本设及包涵六章内容：第一章主要介绍了几种常见的电气主接线以及本设计的主接线。
第二章概括的讲述了变电站线路和变压器的保护配置等等。
第三章对综自系统作了系统概括的介绍和微机监控系统的配置。
第四章对保护整定的计算作了较全面的概括，第五章主要是专业英语的翻译。
在本设计过程中，我得到了李全意老师的大力指导和许多同学们的热情帮助，在此我表示衷心的感谢。
由于时间紧迫及本人的水平有限，在设计中难免有不足之处，衷心恳请各位老师和同学的批评指正，在此表示感谢。
编者2006.5ProfaceThe transformer substation is extremely important in electrical power system status, along with our country electric power enterprise development, the transformer substation synthesis automation generally is also applied, the transformer substation synthesis automation not only for realized the transformer substation nobody duty and the distribution network realization synthesis automation has laid the foundation, moreover also provided safer, the economy for the power supply department reliable and the high grade electrical energy has created the conditionThis design mainly is the preliminary design which carries on to the transformer substation synthesis automated system two parts, refers to "Transformer substation Synthesis Automation", "Electrical equipment", "relay pretection”,as well as,he related system regulations, is joined to the correspondingprotection for this 110kv transformer substation each equipment, and made to the synthesis automation choice as well as the automatic device movement entire definite value determination has been more comprehensive and the system introduction, enabled the reader before studied disintegrated the knowledge system relation, caused the theory knowledge and actually the very good unionThe main content designed in 110KV transformer substation comprehensive automation is: Choice , comprehensive from disposition and choice and protecting the calculation that is exactly made of the system ,etc. of electric main wiring. Originally set up and forgive the contents of chapter six: Chapter one has mainly introduced several kinds of common electric main wiring and main wiring that originally designed. The protection which has told the circuit of transformer substation and voltage transformer that chapter two summarizes disposes etc.. Chapter three, to acting as the dispositions of the introduction that the system summarizes and computer monitoring system from the system comprehensivly. Chapter four has done more overall generalization in protecting the calculation that is exactlymade. Chapter five is mainly a translation of specialized English.In the course of originally designing, I get the whole Italy energetical instruct and a lot of classmate of hospitable helps of Mr. Li, I express the hearty thanks here.Because time and competence of me limited, unavoidably there is a weak point in the design, earnestly ask making a comment of every teacher and classmate sincerely, express thanks here.Arranges2006.5目录前言第一章变电站主接线介绍------------------------------------6第二章综合自动化系统配置--------------------------------------7 第一节变电站线路保护设计原则及其配置--------------------------7 第二节变压器保护设计原则及其配置-------------------------------15 第三章综合自动化系统的选择-----------------------------------21 第一节综合自动化系统方式的选择---------------------------------21 第二节变电站子系统的说明------------------------------------------26第三节各部分的功能说明----------------------------------------------28第四节微机监控系统的配置------------------------------------------40第四章保护的整定计算--------------------------------------------41第一节三段式电流保护的整定----------------------------------------41第二节零序电流保护的整定-------------------------------------------44第三节距离保护的整定-------------------------------------------------47第四节变压器保护的整定----------------------------------------------49第五章专业英语及翻译--------------------------------------52参考文献-----------------------------------------------------------64第一章变电站主接线介绍发电厂和变电所中的一次设备，按一定要求和顺序连接成的电路，称为电气主接线。
实用文档500kV变电站电气二次部分介绍及保护配置葛磊电力系统继电保护的基本知识一、电力系统继电保护的作用：1、电力系统的故障类型：电力系统故障可分为：单相接地故障 D（1）、两相接地故障 D（1.1）、两相短路故障 D（2）、三相短路故障 D（3）、线路断线故障2、电力系统故障产生的原因：外部原因：雷击，大风，地震造成的倒杆，线路覆冰造成冰闪，线路污秽造成污闪；内部原因：设备绝缘损坏，老化；系统中运行，检修人员误操作。
3、电力系统的不正常工作状态：电力系统不正常工作状态：电力系统中电气设备的正常工作遭到破坏，但未发展成故障。
如：电力设备过负荷，如：发电机，变压器线路过负荷；电力系统过电压；电力系统振荡；电力系统低频，低压。
二、继电保护的基本任务：继电保护装置的基本任务是当电力系统中的电力元件发生故障时，向运行值班人员及时发出警告信号，或者向所控制的断路器发出跳闸命令，以终止这些事件发展。
三、电力系统对继电保护的基本要求：（四性）1、选择性：电力系统故障时，使停电范围最小的切除故障的方式。
2、快速性：电力系统故障对设备人身，系统稳定的影响与故障的持续时间密切相关，故障持续时间越长，设备损坏越严重；对系统影响也越大。
因此，要求继电保护快速的切除故障。
3、灵敏性：继电保护装置在它的保护范围内（一般指末端）发生故障和不正常工作状态的反应能力。
4、可靠性：①保护范围内发生故障时，保护装置可靠动作切除故障,不拒动。
②保护范围外发生故障和正常运行时，保护可靠闭锁,不误动。
四、继电保护的几个名词解释：1、双重化配置：为了满足可靠性及运行维护的需要，500KV线路保护应按两套“独立”能瞬时切除线路全线各类故障的主保护来配置。
其中“独立”的含义：各套保护的直流电源取自不同的蓄电池；各套保护用的电流互感器、电压互感器的二次侧各自独立；各套保护分别经断路器的两个独立的跳闸圈出口；套保护拥有独立的保护通道（或复用通道）；各套保护拥有独立的选相元件；2、主保护：满足系统稳定和设备安全的要求，能以最快的速度有选择性的切除电力设备及输电线路故障的保护。

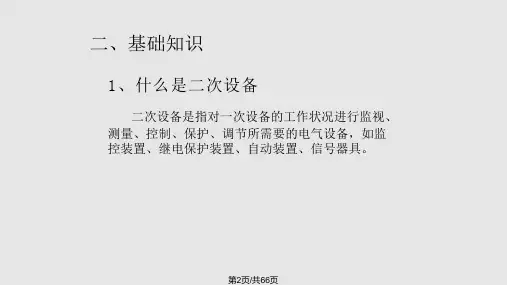

变电站二次系统设备介绍变电站的二次设备主要是对一次设备进行爱护、掌握，通过采集电流电压量和一次设备的位置信息，反映故障点位置，并精确快速的动作于故障点，确保一次设备的平安，保证电力系统的供电牢靠。
正如大家普遍所知，变电站二次系统设备多，且电压等级越高涉及到的爱护、测控、计量等设备就越多。
而二次设备和一次设备不同，一次设备摆在那里看得到，知道它的名称基本能猜出它的作用，二次设备原理较简单，直观上也无法确定其作用，二次设备柜安装于二次设备室，一排排的柜子也不知道如何区分，更不知道哪些柜子对一次设备起爱护作用，哪些柜子能够对一次设备进行掌握。
撰写这篇文章目的是为了让大家能对变电站的二次设备有一个也许了解，盼望让大家明白二次系统的设备都有哪些，都是如何划分归类的。
110kV系统爱护为单套配置，220kV系统爱护为双套配置，其他设备配置基本一样，下面我以电网220kV变电站为例为大家做介绍。
变电站二次系统主要包含：系统继电爱护、系统调度自动化、通信系统、变电站自动化系统、元件爱护及自动装置、其他二次系统。
一、系统继电爱护及平安自动装置1、线路爱护装置：220kV线路爱护装置、110kV线路爱护装置，这些线路爱护装置包括送入到此变电站的装置和送出到其他系统变电站的线路。
2、母线爱护装置：220kV母线爱护装置、110kV母线爱护装置。
3、母联爱护装置：220kV母联爱护装置、110kV母联爱护装置。
4、故障录波器装置：包含220kV、110kV线路故障录波器装置、主变故障录波装置。
5、网络报文分析记录仪：包含站内全部网络报文分析记录装置。
6、爱护及故障录波信息子站：许多智能站将此系统集成到监控系统功能中，无需单独设立此屏柜。
7、平安自动装置：有平安稳定掌握装置、低频低压减载装置等。
8、继电爱护试验电源柜。
9、继电爱护测试仪。
二、系统高度自动化1、调度数据网设备。
2、关口电能计量设备。
3、同步相量测量装置。
4、二次平安防护系统设备。
