变电站一次、二次设备基础知识

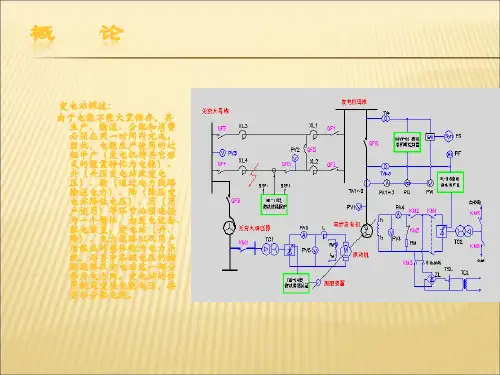

变电站一次二次设备基础知识1. 变电站简介变电站是电力系统中的重要组成部分，用于将高压电能转换为低压电能，以便供应给用户使用。

变电站主要包括一次设备和二次设备。

一次设备主要用于变电站电能的转换和传输，而二次设备主要用于监测、保护和控制变电站的运行。

2. 一次设备一次设备是指用于接受和传输高压电能的设备。

一次设备通常包括变压器、断路器、电缆和电抗器等。

2.1 变压器变压器是一种用于将高压电能转换为低压电能（或反之）的设备。

变压器主要由高压线圈、低压线圈和铁芯组成。

变压器通过电磁感应原理，将输入的电能以一定的转换比例转换为输出的电能。

变压器在变电站中起到电能转换和电压调整的作用。

2.2 断路器断路器是一种用于在电路中打开、关闭和保护电流的设备。

断路器可以通过手动或自动方式进行操作。

在变电站中，断路器主要用于切断电路，以便进行维护和检修工作，或在电路发生故障时快速切除电流，以保护设备和人员的安全。

2.3 电缆电缆是一种用于传输电能或信号的导线。

在变电站中，电缆通常用于连接变压器、断路器和其他设备。

电缆通过接头连接在一起，以确保电能的顺畅传输。

不同类型的电缆适用于不同的电压等级和电流负载。

2.4 电抗器电抗器是一种用于调节电流和电压的装置。

电抗器可以在电路中提供电感或电容，并通过改变电路的阻抗来控制电流或电压的大小。

在变电站中，电抗器通常用于稳定电压变化，保证供电的稳定性。

3. 二次设备二次设备用于监测、保护和控制变电站的运行。

二次设备通常包括保护装置、测量仪表和控制装置等。

3.1 保护装置保护装置用于监测电网中的异常情况，并采取措施保护设备和人员的安全。

保护装置可以监测电流、电压、频率等参数，并在检测到异常情况时触发断路器或其他措施，以切断电路或采取其他保护措施。

3.2 测量仪表测量仪表用于监测电网中的电压、电流、功率等参数，以便了解电网的运行状态。

测量仪表可以提供实时数据和历史记录，帮助电力工程师进行设备维护和故障诊断。

高压变电站简介：全部一次设备和二次线路高压变电站是电力系统中一个重要的环节，主要是将从发电厂或输电线路来的高压电能转换成符合城市、乡村或工业用电要求的低压电能，并提供给电力用户使用。

它是电力系统的核心，也是电力流通的枢纽，是保障电网安全和稳定运行的关键。

为了让大家更好地了解高压变电站，本文将介绍高压变电站的全部一次设备和二次线路。

一次设备一次设备是指高压变电站中处理高压电能的设备。

它主要包括：1. 进出线及开关设备进出线及开关设备是连接外部输电线路和变电站内部的首要设备，包括高压隔离开关、断路器、旁路开关等。

它们主要的功能是在高压电网发生故障时，能够快速切断故障电路，保证电网的运行安全。

2. 变压器及冷却装置变压器是电网中将高压电能转化为低压电能最重要的设备之一，它可以调整电压等级，使电能在不同电压等级间高效地传递。

而冷却装置则是为变压器提供散热，保证工作稳定性能和延长使用寿命。

3. 电缆隧道及绝缘子电缆隧道是将电缆引入变电站的一个重要构件，主要是进行电缆的保护和防护。

而绝缘子则是保证进出线及开关设备、变压器及冷却装置、电缆隧道等的绝缘和维护电场强度的一种装置。

4. 金属结构及基础设施金属结构和基础设施是高压变电站的基础构件，包括了变电站的各种设备安装支架、走廊、通道、桥梁等。

这些构件支撑设备，也维护设备的稳定运行，使高压变电站的运行更加可靠和安全。

二次线路二次线路是指高压变电站内部将低压电能送至用户的电力输送线路。

它主要包括：1. 开关保护及信号设备开关保护及信号设备是保证二次线路正常供电和安全的一种保护装置，其中包括二次侧开关、电流互感器、电压互感器、计量设备、保护及自动化控制设备等。

2. 低压电缆及架设系统低压电缆和架设系统是二次线路中的主要输电介质。

它将低压电能从变压器输送到用户，主要包括低压电缆、架空输电线路、支架和附件等。

3. 电力仪表及调度系统电力仪表和调度系统是高压变电站内部的指挥中心，主要负责对变电站内二次线路的电量数据进行采集、传输和分析，并对电站的实时运行状态进行调度和监控，保障电网运行的安全性和稳定性。

变电站一二次设备的工作原理1.变电站一、二次设备的工作原理可分为两个层次，一次设备主要负责电力输送，包括变压器、断路器、隔离开关等；二次设备则负责保护、控制、测量和检测等功能，比如继电器、遥控、遥信等。

2.一、二次设备之间通过电力传输线路连接，一次设备通过传输线路将高压电输送至变电站，经过变压器后转换为低压电，然后由二次设备进行保护、控制和测量等操作。

3.一次设备中的变压器主要用于将高压电转换为低压电，其工作原理是利用电磁感应原理，通过一对相邻的线圈，即主线圈和副线圈，将一侧电压的变化传导到另一侧。

根据变压器的变比可以实现电压的升降。

4.断路器是一次设备中的重要装置，主要用于隔离或连接电路，并能在电路发生故障时断开电路。

其工作原理是利用电磁机械力学，当电路发生故障时，断路器通过控制电磁励磁力使得触头分离，从而切断电流流动。

5.隔离开关用于隔离电路，主要是为了对设备进行维护和检修。

其工作原理是通过机械运动将接点分离，从而切断电路。

6.二次设备用于实现对一次设备的保护、控制和测量等功能，其中继电器是最常见的设备之一、继电器基于电磁原理工作，当电流、电压等信号达到设定值时，继电器通过控制机械传动和开关触点，实现对电路的保护或控制。

7.遥控是变电站二次设备中的重要功能之一，通过遥控装置可以实现对一次设备的远程操作，比如控制断路器、隔离开关等。

其工作原理是通过电信号传输，将遥控指令传输至继电器或电动机等设备，从而实现对设备的控制。

8.测量装置主要用于测量电压、电流、功率、频率等电力系统的参数。

其工作原理是依靠传感器将电压、电流等信号转换为电信号，经过放大和处理后，显示或记录相关参数。

9.检测装置主要用于检测电力系统中的故障或异常情况，比如过流、过压、欠压等。

其工作原理通过传感器将故障信号转换为电信号，经过处理后，触发告警或保护动作。

二、变电站一、二次设备的重要性1.变电站一、二次设备是电力传输和配电系统中的核心组成部分，其稳定性和可靠性直接影响到电力供应的质量和可靠性。

变电站一二次设备的工作原理变电站一次设备是指主变压器、断路器、隔离开关、组合电器及互感器等设备，主要用于对输电线路的电流和电压进行控制和调节。

变电站二次设备是指变电站内的自动化装置、保护装置和监控设备等，用于对变电站进行监测和保护。

一、主变压器主变压器是变电站的核心设备，主要用于将高电压输电线路中的电能转换成低电压电能，以供配电系统使用。

主变压器的工作原理是基于电磁感应原理，它由一个或多个线圈组成，其中主线圈的电压和电流与输电线路相连，副线圈的电压和电流与配电系统相连。

当主线圈中的电流发生变化时，通过电磁感应作用，使得副线圈中的电流也发生变化，从而实现电能的转换。

二、断路器断路器是用于中断和闭合电路的装置，主要用于保护变电站和输电线路。

断路器的工作原理是通过在电路中引入一个可控制的开关，当电路中的电流超过额定值时，断路器会自动断开电路，以防止电流过载和短路引起的火灾和设备损坏。

断路器的中断能力和断开速度是评价其性能的重要指标。

三、隔离开关隔离开关是用于在电路中隔离设备的装置，主要用于维护和检修设备。

隔离开关的工作原理是通过控制电路中的导电件的闭合和断开，将电流从设备上分离出来，以便进行操作和维修。

隔离开关通常配备有可视和可操作的手柄，以方便操作人员进行操作。

四、组合电器组合电器是将多个电器组合在一个外壳内形成一个整体的设备，主要用于在变电站中进行电能传送和控制。

组合电器中常见的设备有电流互感器、电容器和避雷器等。

组合电器的工作原理是将不同的电器组合在一起，并通过配电设备进行控制和管理，以提高变电站的效率和可靠性。

五、互感器互感器是一种电气转换装置，主要用于测量电流和电压以及变换电能。

互感器的工作原理是基于电磁感应原理，它通过变换电流和电压的比例关系，将高电压高电流信号转换成低电压低电流信号，以供给保护装置和计量装置使用。

互感器通常由主绕组和副绕组组成，电流和电压信号在主绕组中感应出电磁场，并通过耦合作用，使副绕组中的电流和电压发生变化。

变电站一次二次设备工作原理变电站一次二次设备是指电力系统中的一次设备和二次设备。

一次设备通常是变电站的主要设备，包括高压设备、变压器、开关设备等，负责输电和变换电压。

二次设备是一次设备的辅助设备，用于控制、测量、保护和监控电力系统，将一次设备的信号转换为可读取和处理的信号。

一次设备的工作原理：1. 高压设备：高压设备用于输电和保护电力系统的安全运行，包括高压开关、隔离开关、断路器等。

当需要进行操作时，开关设备可以打开或关闭电路，隔离开关可以断开电路并确保操作安全。

2. 变压器：变压器用于变换电压，将高压电流从输电线路转换为适用于用户的低压电流。

变压器是基于电磁感应原理工作的，通过绕组和铁芯来实现高低电压之间的转换。

二次设备的工作原理：1. 控制设备：控制设备用于控制电力系统中的电气设备，例如开关控制柜、自动化设备等。

它们接收来自一次设备的信号，根据需要进行操作或控制电路。

2. 测量设备：测量设备用于测量和记录电力系统中的电压、电流、功率等参数。

通常包括电流互感器、电压互感器、电能表等。

它们将电力系统中的信号转换为可读取的数据，以便监测系统的运行状态和电量消耗。

3. 保护设备：保护设备用于检测电力系统中的故障和异常情况，并采取相应的保护措施，以确保系统的安全运行。

例如，差动保护装置可检测到电流的不平衡，断路器能够断开电路以防止短路和过电流等。

4. 监控设备：监控设备用于监测和记录电力系统的运行状态，例如监控变压器的温度、油位等。

它们提供实时的数据和警报，以便运维人员根据需要采取相应的维修或更换措施。

总之，一次二次设备的工作原理是通过不同的电气装置和设备，将电力系统中的电流、电压等信号转化为可读取、测量、控制和保护的信息。

这些设备共同工作，确保电力系统的稳定和安全运行。

变电站一次设备有哪些?变电站二次设备有哪些?依据发电厂和变电站电能的生产、变压、输送、安排和使用的平安、优质、牢靠以及经济运行的要求，主要有下列电气设备。

1.一次设备直接参加生产、输送和安排电能的电气设备称为一次设备，它通常包括以下5类。

(1)能量转换设备发电机、变压器、电动机等属此类.其中的发电机和主变压器是电站的心脏，简称主机和主变。

(2)开关设备这类电器用于电路的接通和开断。

当电路中通过电流、尤其通进很大的短路电流时，要开断电路很不简单，需要具备足够的灭弧力量。

按作用及结构特点，开关电器又分为以下几种。

1)断路器。

不仅能接通和开断正常的负荷电流，也能关合和开断短路电流。

它是作用最重要、构造最简单、功能最完善的开关电器。

2)熔断器。

不能接通和开断负荷电流，它被设置在电路中专用于开断故障短路电流，切除故障回路.3)负荷开关。

允许带负荷接通和开断电路，但其灭弧力量有限，不足以开断短路电流。

将负荷开关和熔断器串联在电路中便大体上相当于断路器的功能。

4)隔离开关。

主要用于设备或电路检修时隔离电源，造成一个可见的、足够的空气间距。

断路器和熔断器都能在其电路故障时开断肯定的短路电流以切除故障电路，故称为爱护电器。

断路器和负荷开关能接通和开断肯定的负荷电流，称为操作电器。

隔离开关因没有灭弧力量，不能开断负荷电流。

若在负荷电流下错误地切开隔离开关，叫做带负荷拉闸，会引起电弧短路，是一种严峻的误操作，要尽量避开.(3)载流导体该类设备有母线、绝缘子和电缆等，用于电气设备或装置间的连接，通过强电流，传递功率。

母线是裸导体，需要用绝缘子支持和绝缘。

电缆是绝缘导体，并具有密封的封包层以爱护绝缘层，外面还有恺装或塑料护套以爱护封包。

(4)互感器互感器分为电压互感器和电流互感器等，分别将一次侧的高电压或大电流按变比转变为二次侧的低电压或小电流，以供应二次回路的测量仪表和继电器.(5)电抗器和避雷器电抗器主要用于限制电路中的短路电流，避雷器则用于限制电气设备的过电压。
