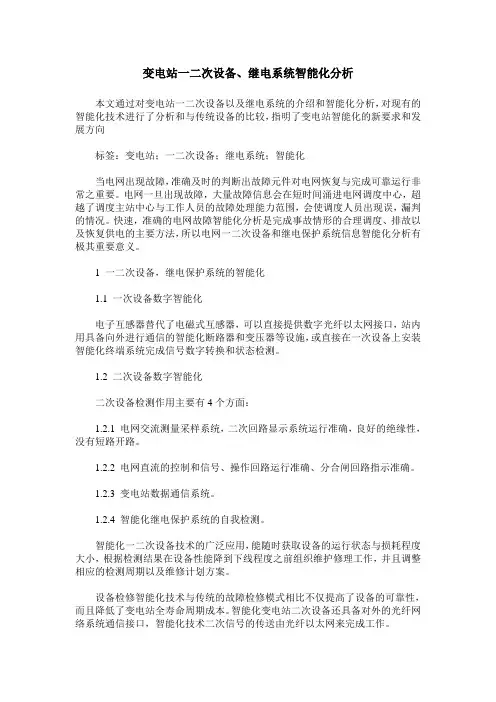

变电站一二次设备、继电系统智能化分析摘要：本文通过对变电站一二次设备以及继电系统的介绍和智能化分析，对现有的智能化技术进行了分析和与传统设备的比较，指明了变电站智能化的新要求和发展方向关键词：变电站；一二次设备；继电系统；智能化当电网出现故障，准确及时的判断出故障元件对电网恢复与完成可靠运行非常之重要。

电网一旦出现故障，大量故障信息会在短时间涌进电网调度中心，超越了调度主站中心与工作人员的故障处理能力范围，会使调度人员出现误，漏判的情况。

快速，准确的电网故障智能化分析是完成事故情形的合理调度、排故以及恢复供电的主要方法，所以电网一二次设备和继电保护系统信息智能化分析有极其重要意义。

1 一二次设备，继电保护系统的智能化1.1 一次设备数字智能化电子互感器替代了电磁式互感器，可以直接提供数字光纤以太网接口，站内用具备向外进行通信的智能化断路器和变压器等设施，或直接在一次设备上安装智能化终端系统完成信号数字转换和状态检测。

1.2 二次设备数字智能化二次设备检测作用主要有4个方面：1.2.1 电网交流测量采样系统，二次回路显示系统运行准确，良好的绝缘性，没有短路开路。

1.2.2 电网直流的控制和信号、操作回路运行准确、分合闸回路指示准确。

1.2.3 变电站数据通信系统。

1.2.4 智能化继电保护系统的自我检测。

智能化一二次设备技术的广泛应用，能随时获取设备的运行状态与损耗程度大小，根据检测结果在设备性能降到下线程度之前组织维护修理工作，并且调整相应的检测周期以及维修计划方案。

设备检修智能化技术与传统的故障检修模式相比不仅提高了设备的可靠性，而且降低了变电站全寿命周期成本。

智能化变电站二次设备还具备对外的光纤网络系统通信接口，智能化技术二次信号的传送由光纤以太网来完成工作。

1.3 变电站管理系统自动控制智能化变电站在设备的信号光纤传送、网络系统通信平台信息的共享方面更深层次的体现了变电站运行管理的智能化。

变电站二次系统设备介绍变电站的二次设备主要是对一次设备进行爱护、掌握，通过采集电流电压量和一次设备的位置信息，反映故障点位置，并精确快速的动作于故障点，确保一次设备的平安，保证电力系统的供电牢靠。

正如大家普遍所知，变电站二次系统设备多，且电压等级越高涉及到的爱护、测控、计量等设备就越多。

而二次设备和一次设备不同，一次设备摆在那里看得到，知道它的名称基本能猜出它的作用，二次设备原理较简单，直观上也无法确定其作用，二次设备柜安装于二次设备室，一排排的柜子也不知道如何区分，更不知道哪些柜子对一次设备起爱护作用，哪些柜子能够对一次设备进行掌握。

撰写这篇文章目的是为了让大家能对变电站的二次设备有一个也许了解，盼望让大家明白二次系统的设备都有哪些，都是如何划分归类的。

110kV系统爱护为单套配置，220kV系统爱护为双套配置，其他设备配置基本一样，下面我以电网220kV变电站为例为大家做介绍。

变电站二次系统主要包含：系统继电爱护、系统调度自动化、通信系统、变电站自动化系统、元件爱护及自动装置、其他二次系统。

一、系统继电爱护及平安自动装置1、线路爱护装置：220kV线路爱护装置、110kV线路爱护装置，这些线路爱护装置包括送入到此变电站的装置和送出到其他系统变电站的线路。

2、母线爱护装置：220kV母线爱护装置、110kV母线爱护装置。

3、母联爱护装置：220kV母联爱护装置、110kV母联爱护装置。

4、故障录波器装置：包含220kV、110kV线路故障录波器装置、主变故障录波装置。

5、网络报文分析记录仪：包含站内全部网络报文分析记录装置。

6、爱护及故障录波信息子站：许多智能站将此系统集成到监控系统功能中，无需单独设立此屏柜。

7、平安自动装置：有平安稳定掌握装置、低频低压减载装置等。

8、继电爱护试验电源柜。

9、继电爱护测试仪。

二、系统高度自动化1、调度数据网设备。

2、关口电能计量设备。

3、同步相量测量装置。

4、二次平安防护系统设备。

浅谈变电站二次设备的运行维护与管理1. 引言1.1 引言二次设备是变电站中的重要组成部分，承担着信号采集、传输、处理和控制等功能。

对于变电站运行维护和管理工作来说，二次设备的正常运行至关重要。

本文将从二次设备的概述、运行管理、维护管理、设备保养和故障处理等方面展开讨论，旨在探讨如何科学有效地对二次设备进行运行维护与管理，确保变电站的安全稳定运行。

二次设备的概述是我们理解其功能和作用的基础。

二次设备包括各种传感器、测量仪器、保护装置等，它们相互配合，完成对电力系统的监测和保护工作。

在日常运行管理中，需要对二次设备的参数进行监测和调整，确保其与主控系统的协同运行。

维护管理是二次设备保持正常运行的关键，定期的维护保养工作能有效延长设备的使用寿命，减少故障发生的概率。

设备保养和故障处理也是变电站运行维护管理中不可或缺的环节。

定期的设备保养包括清洁、检测、校准等工作，可以有效预防设备故障的发生。

而当设备发生故障时，需要迅速定位问题并采取有效措施进行修复，以减少停电时间和损失。

2. 正文2.1 二次设备概述二次设备是指在变电站中常见的用于控制、保护和测量的设备。

它们包括保护装置、控制装置、计量装置等，通常由数字式保护装置、继电保护装置、开关、断路器、遥控装置等组成。

保护装置是保护电网设备和电力系统安全稳定运行的关键设备，它能够对异常情况进行及时检测和处理，保障电网的安全性。

控制装置则用于控制设备的操作，实现电网系统的合理运行。

计量装置主要用于对电能进行监测和计量。

二次设备的概述可以从其功能、种类、应用范围等方面进行描述。

不同种类的二次设备在变电站中起着不同的作用，但它们都是为了保障电网的安全和稳定运行而存在的。

在运行维护与管理过程中，对二次设备的监测、维护、保养和故障处理都是至关重要的。

只有保证二次设备的正常运行，才能有效地保障电网的安全。

对二次设备的概述和了解是运行维护与管理工作的基础。

2.2 运行管理运行管理是保障变电站二次设备正常运行的重要环节，主要包括运行监控、设备运行状态评估、运行计划制定等内容。

变电站一二次设备、继电系统智能化分析本文通过对变电站一二次设备以及继电系统的介绍和智能化分析，对现有的智能化技术进行了分析和与传统设备的比较，指明了变电站智能化的新要求和发展方向标签：变电站；一二次设备；继电系统；智能化当电网出现故障，准确及时的判断出故障元件对电网恢复与完成可靠运行非常之重要。

电网一旦出现故障，大量故障信息会在短时间涌进电网调度中心，超越了调度主站中心与工作人员的故障处理能力范围，会使调度人员出现误，漏判的情况。

快速，准确的电网故障智能化分析是完成事故情形的合理调度、排故以及恢复供电的主要方法，所以电网一二次设备和继电保护系统信息智能化分析有极其重要意义。

1 一二次设备，继电保护系统的智能化1.1 一次设备数字智能化电子互感器替代了电磁式互感器，可以直接提供数字光纤以太网接口，站内用具备向外进行通信的智能化断路器和变压器等设施，或直接在一次设备上安装智能化终端系统完成信号数字转换和状态检测。

1.2 二次设备数字智能化二次设备检测作用主要有4个方面：1.2.1 电网交流测量采样系统，二次回路显示系统运行准确，良好的绝缘性，没有短路开路。

1.2.2 电网直流的控制和信号、操作回路运行准确、分合闸回路指示准确。

1.2.3 变电站数据通信系统。

1.2.4 智能化继电保护系统的自我检测。

智能化一二次设备技术的广泛应用，能随时获取设备的运行状态与损耗程度大小，根据检测结果在设备性能降到下线程度之前组织维护修理工作，并且调整相应的检测周期以及维修计划方案。

设备检修智能化技术与传统的故障检修模式相比不仅提高了设备的可靠性，而且降低了变电站全寿命周期成本。

智能化变电站二次设备还具备对外的光纤网络系统通信接口，智能化技术二次信号的传送由光纤以太网来完成工作。

1.3 变电站管理系统自动控制智能化变电站在设备的信号光纤传送、网络系统通信平台信息的共享方面更深层次的体现了变电站运行管理的智能化。

1.4 继电保护系统智能化电网继电保护的智能化分析，有很多方法：遗传算法，解析模型，神经网络，故障录波信息，数据挖掘等，取得了很多优秀成果，但是还是存在不足，还有一定的差距，实用程度还是比较差。
