各种螺纹尺寸与结构大全83079

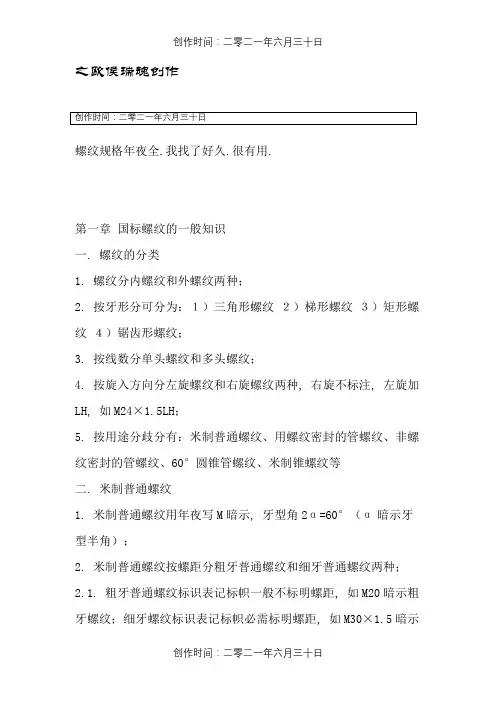

之欧侯瑞魂创作螺纹规格年夜全.我找了好久.很有用.第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注, 左旋加LH, 如M24×1.5LH；5. 按用途分歧分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用年夜写M暗示, 牙型角2α=60°（α暗示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标识表记标帜一般不标明螺距, 如M20暗示粗牙螺纹；细牙螺纹标识表记标帜必需标明螺距, 如M30×1.5暗示细牙螺纹、其中螺距为1.5.2.2. 普通螺纹用于机械零件之间的连接和紧固, 一般螺纹连接多用粗牙螺纹, 细牙螺纹比同一公称直径的粗牙螺纹强度略高, 自锁性能较好.3. 米制普通螺纹的标识表记标帜：M20-6H、M20×1.5LH-6g-40,其中M 暗示米制普通螺纹, 20暗示螺纹的公称直径为20mm, 1.5暗示螺距, LH暗示左旋, 6H、6g暗示螺纹精度品级, 年夜写精度品级代号暗示内螺纹, 小写精度品级代号暗示外螺纹, 40暗示旋合长度；3.1. 经常使用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 经常使用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径, Ｐ为螺距.三. 用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏.用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式.压力在5×105Pa以下时, 用前一种连接已足够紧密, 后一种连接通常只在高温及高压下采纳.2. 用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式.外螺纹只有圆锥一种形式.牙型如下：锥度1：16, 牙形角55°, 旧螺纹标准示例：ZG3/8；3. 标识表记标帜示例：圆锥内螺纹 Rc 3/8圆柱内螺纹 Rp3/8圆锥外螺纹 R3/8当螺纹为左旋螺纹时 Rc 3/8-LH（LH暗示左旋螺纹）经常使用螺纹(标识表记标帜：Rc 3/8、Rp3/8、R3/8)的基本尺寸：表2尺寸代号每寸牙数年夜径中径小径建议底孔基准距离有效长度1/8 28 9.728 9.147 8.566 φ8.4 4.0 6.51/4 19 13.157 12.301 11.445 φ11.2 6.0 9.73/8 19 16.662 15.806 14.950 φ14.7 6.4 10.11/2 14 20.955 19.793 18.631 φ18.3 8.2 13.23/4 14 26.411 25.279 24.117 φ23.6 9.5 14.51 11 33.249 31.770 30.291 φ29.7 10.4 16.81-1/4 11 41.910 40.431 38.952 φ38.3 12.7 19.11-1/2 11 47.803 46.324 44.845 φ44.1 12.7 19.14. GB 7306规定的标识表记标帜方法与ISO7/1的规定是一样的.在ISO 7/1作出统一之前, 各国的标识表记标帜方法如下：表3标准号螺纹种类圆锥内螺纹圆柱内螺纹圆锥外螺纹ISO ISO7/1-1982 Rc1/2 Rp1/2 R1/2英国 BS 21-1973 Rc1/2″ Rp1/2″ R1/2″法国 NF E03-004 ——G1/2″J G1/2″德国 DIN 2999 —— Rp1/2-DIN299 R1/2DIN2999日本JIS 130203 PT1/2″ PS1/2″ PT1/2″苏联ГOCT 6211 KTPYБ1/2″ ——KTPYБ1/2″GB GB 133-74 ZG1/2″ ——ZG1/2″四. 60°圆锥管螺纹（GB/T 12716-91）1. 该螺纹等效于美国国家标准ANSI B1.20.1中NPT螺纹部份.只有圆锥内螺纹和圆锥外螺纹一种连接形式.2. 60°圆锥管螺纹与55°圆锥管螺纹的相同点：2.1. 螺纹自己具有密封性.2.2. 圆锥角：1：162.3. 通过控制基面距离（基准长度）来控制直径尺寸.2.4. 允许在螺纹副内加入密封物.3. 60°圆锥管螺纹与55°圆锥管螺纹的分歧点：表4项目60°圆锥管螺纹55°圆锥管螺纹标识表记标帜 NPT 3/8 Rc 3/8、Rp3/8、R3/8牙型角60° 55°牙距分歧表5 表2公差要求高低用途汽车、飞机、机床中管路连接水、煤气等高压管路系统4. 代号NPT即旧标准代号Z：标识表记标帜：NPT 3/8、NPT 3/8－LH, 其中LH暗示左旋.表5 经常使用螺纹的基本尺寸尺寸代号每寸牙数年夜径中径小径建议底孔基准距离牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.361/4 18 13.616 12.487 11.358 φ11.1 5.786 4.103/8 18 17.055 15.926 14.797 φ14.5 6.096 4.321/2 14 21.223 19.772 18.321 φ17.9 8.128 4.483/4 14 26.568 25.117 23.666 φ23.2 8.611 4.751 11.5 33.228 31.461 29.694 φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.831-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83五. 非螺纹密封的管螺纹（GB 7307）1. 该螺纹标准与ISO 228/1相同.2. 牙型角：55°, 锥度：1：16.3. 标识表记标帜示例：11/2左旋内螺纹 G11/2-LH（右旋不标）11/2A级外螺纹 G11/2A11/2B级外螺纹 G11/2B内外螺纹装配 G11/2 /G11/2A表6 经常使用基本尺寸尺寸代号每寸牙数年夜径中径小径建议底孔基准距离有效长度1/8 28 9.728 9.147 8.566 φ8.8 4.0 6.51/4 19 13.157 12.301 11.445 φ11.7 6.0 9.73/8 19 16.662 15.806 14.950 φ15.2 6.4 10.11/2 14 20.955 19.793 18.631 φ18.9 8.2 13.23/4 14 26.411 25.279 24.117 φ24.4 9.5 14.51 11 33.249 31.770 30.291 φ30.6 10.4 16.81-1/4 11 41.910 40.431 38.952 φ39.2 12.7 19.11-1/2 11 47.803 46.324 44.845 φ45.1 12.7 19.14. 用途：非螺纹密封的管螺纹主要用于压力较低的不、煤气管道, 连接时就加填料或密封质（麻丝、铅丹、聚四氟乙烯胶带等）,以防止渗漏.5. 非螺纹密封的管螺纹与用螺纹密封的管螺纹相同点是：两者牙型一样均为55°, 相同规格螺纹的螺距、牙高、基本直径相同. 6. 非螺纹密封的管螺纹与用螺纹密封的管螺纹分歧点是：6.1. 用螺纹密封的管螺纹内螺纹有圆柱螺纹和圆锥螺纹两种形式, 外螺纹只有圆锥螺纹一种形式.6.2. 非螺纹密封的管螺纹不论内外螺纹都只有圆柱螺纹一种形式.6.3. 两种螺纹部份规格的公差分歧.6.4. 非螺纹密封的内圆柱管螺纹可以和用螺纹密封的外圆锥管螺纹相连接, 但非螺纹密封的外圆柱管螺纹却不成以和用螺纹密封的内管螺纹形成用螺纹密封的连接.7. 各国的分歧标识表记标帜方法：表7标准号螺纹种类圆柱内螺纹圆柱外螺纹ISO ISO228/1-1982 G1/2 G1/2A B英国 BS 2779-1973 G1/2″ G1/2″A B法国 NF E03-005 G1/2″H G1/2″A B德国 DIN 259 R1/2 K1/2日本JIS 130202 PF1/2″A B PF1/2″A B苏联ГOCT 6357 TPYБ1/2″Kл2 Kл3 TPYБ1/2″Kл2 Kл3GB GB 133-74 G1/2″ G1/2″六. 米制锥螺纹（GB1415）1. 标识表记标帜：ZM10、ZM10-S、ZM10/ZM10、ZM10/ZM10-S.2. ZM-米制锥螺纹的标识表记标帜代号；标准基准距离时, 省略基准距离代号；S-短基准距离.3. 用途：适用于气体或液体管路系统依靠螺纹密封的连接螺纹（水、煤气管道用管螺纹除外）, 需要时允许在螺纹配合面间加密封填料提高其密封性.4. 公径直径/螺距直径 6,8,10 12,14,16,18,20,22,2427,30,33,36,39,42,45,48,52,56,60螺距 1 1.5 2第二章美国标准管螺纹一. 标准：ANSI B1.20.1美国标准管螺纹.美国标准管螺纹不单用于压力较低的水、煤气管道, 也同时用于高温、高压系统.就管螺纹而言, 目前在世界范围内形成了以ISO标准为一方, 以美国标准为另一方的两年夜管螺纹标准体系.二. 螺纹类型1. 基本牙型：牙型角60°.锥度1?。

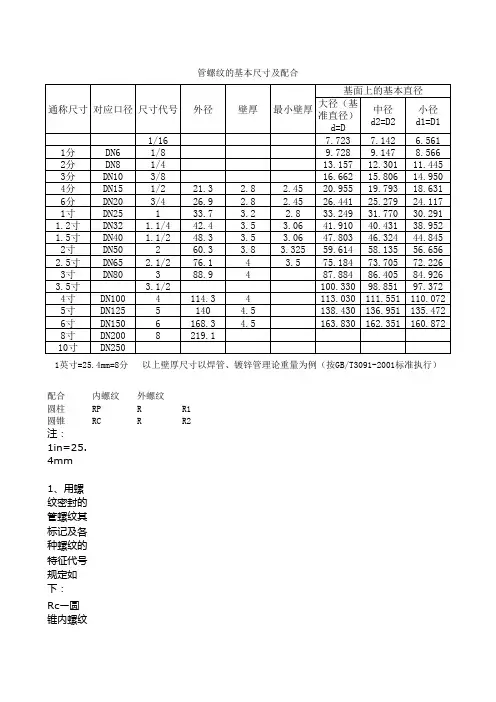

管螺纹的基本尺寸及配合
1英寸=25.4mm=8分 以上壁厚尺寸以焊管、镀锌管理论重量为例（按GB/T3091-2001标准执行）
配合内螺纹外螺纹
圆柱RP R R1
圆锥RC R R2
注：1in=25.4mm
1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：
Rc—圆锥内螺纹
Rp—与圆锥外螺纹配合的圆柱内螺纹
R—圆锥外螺纹
标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋
代号LH，具体示例如下：
圆锥内螺纹：Rc1/2
左旋圆柱内螺纹：Rp1/2—LH
圆柱内螺纹与圆锥外螺纹的配合：Rp2/R2
2、非螺纹密封的管螺纹标记如下：
A级外螺纹：G1/2A
内螺纹：G1/2
左旋B级外螺纹：G1/2B—LH
螺纹副G1/2G1/2A。

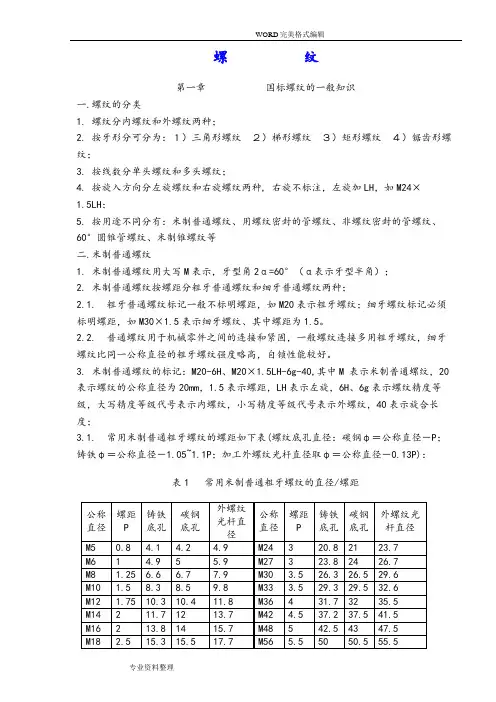

螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

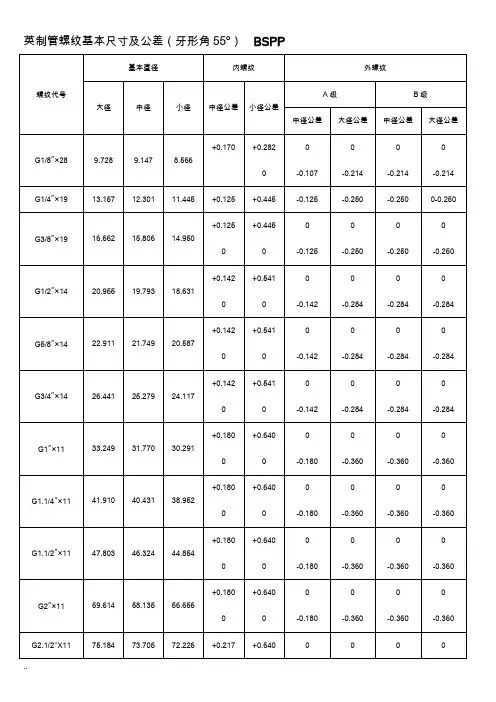

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)布锥管螺纹基本尺寸及公差(牙形角60º) NPT公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签：杂谈表（1）螺纹基本尺寸G1/2、ZG1/2(单位:mm)锥管螺纹的基本尺寸表（3-28）1/2PT、1/2NPT 表（2）螺纹基本尺寸(单位:mm)螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)布锥管螺纹基本尺寸及公差(牙形角60º) NPT公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签：杂谈表（1）螺纹基本尺寸G1/2、ZG1/2(单位:mm)锥管螺纹的基本尺寸表（3-28）1/2PT、1/2NPT 表（2）螺纹基本尺寸(单位:mm)螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)布锥管螺纹基本尺寸及公差(牙形角60º) NPT公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签：杂谈表（1）螺纹基本尺寸G1/2、ZG1/2(单位:mm)锥管螺纹的基本尺寸表（3-28）1/2PT、1/2NPT 表（2）螺纹基本尺寸(单位:mm)螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

标准螺纹规格尺寸表
嘿，朋友们！今天咱来聊聊这标准螺纹规格尺寸表呀！这玩意儿就像是机械世界里的密码本，可重要啦！
你想想看，螺纹就像是机械部件之间的牵手方式，得合适了才能紧密合作，不出差错。

而标准螺纹规格尺寸表呢，就是告诉我们各种牵手姿势该是啥样的。

比如说，小螺丝就像小不点，它的螺纹尺寸就得小小的、精细的，不然怎么能在那些小地方发挥作用呢？大螺栓就不一样啦，它得粗壮有力，螺纹尺寸自然也就大一些，不然怎么能承受住那么大的力量呢？
这标准螺纹规格尺寸表啊，里面的数字和符号可都不是随便写写的。

每个规格都有它的用处和道理。

就好像每个人都有自己的特点和擅长的事情一样。

咱平时生活里也能看到螺纹的影子呀！你家里的水龙头，那接口处不就是螺纹吗？还有那些家具上的螺丝，不也是靠螺纹固定的嘛！要是没有标准的螺纹规格尺寸，那这些东西还不得乱套啦！
你说要是螺纹尺寸不标准，会咋样？那可能就像两个人跳舞，舞步都对不上，那还不得摔跟头呀！而且呀，这标准螺纹规格尺寸表就像是一个大宝藏，你越了解它，就越能发现它的奇妙之处。

你再想想，要是工程师们没有这个标准表，那设计东西得多费劲呀！得不停地试错，浪费好多时间和精力。

有了它，就像是有了导航一样，能让大家少走好多弯路呢！
所以啊，可别小看了这标准螺纹规格尺寸表，它可是机械领域里不可或缺的重要宝贝呢！它让我们的机械世界变得更加有序、更加高效。

咱可得好好研究研究它，让它为我们的生活和工作带来更多的便利和好处呀！这就是标准螺纹规格尺寸表的魅力所在，你说是不是呢？。

常用螺纹规格尺寸表全螺纹是工程中常用的连接方式之一，具有承载能力强、拆装方便等优点。

在实际应用中，我们常用到的螺纹规格尺寸较为固定，下面将为大家整理一份常用螺纹规格尺寸表，以供参考。

1. 公制螺纹：公制螺纹是指使用公制计量单位进行测量和计数的螺纹，主要分为M、MF和MJ三种类型。

M表示普通螺纹，MF表示精密螺纹，MJ表示特殊螺纹。

1.1 M螺纹：M螺纹是最常见的公制螺纹，也是普通应用最广泛的一种。

其尺寸按直径和螺距进行表达，如M8×1.25，表示螺纹直径为8mm，螺距为1.25mm。

以下为部分M螺纹的规格尺寸表：M1.6 0.35M2 0.4M2.5 0.45M3 0.5M4 0.7M5 0.8M6 1M8 1.25M10 1.5M12 1.75这仅为常用规格的一部分，根据具体需求还可选择其他尺寸。

1.2 MF螺纹：MF螺纹是比M螺纹更精密的公制螺纹，主要应用于装配间隙较小且要求更高的场合。

其尺寸表达方式与M螺纹相同，例如MF8×1.25。

以下为部分MF螺纹的规格尺寸表：MF2 0.4MF3 0.5MF4 0.7MF5 0.8MF6 1MF8 1.25MF10 1.5MF12 1.751.3 MJ螺纹：MJ螺纹是一种特殊的公制螺纹，常用于航空航天和军工领域。

其尺寸表达方式为直径和线数，例如MJ1.6×8表示螺纹直径为1.6mm，线数为8。

以下为部分MJ螺纹的规格尺寸表：MJ1.6 8MJ2 10MJ2.5 12MJ3 142. 英制螺纹：英制螺纹是指使用英制计量单位进行测量和计数的螺纹，根据其分为UNC、UNF、BSW、BSF和BA等不同类型。

下面重点介绍UNC 和UNF两种类型。

2.1 UNC螺纹：UNC螺纹是美国统一粗牙螺纹，常用于一般连接中。

其尺寸表达方式为直径和螺距，例如1/4-20表示螺纹直径为1/4英寸，每英寸螺距20个螺纹。

以下为部分UNC螺纹的规格尺寸表：1/4-205/16-183/8-167/16-141/2-135/8-113/4-102.2 UNF螺纹：UNF螺纹是美国统一细牙螺纹，常用于高要求配合中。

螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

螺纹规格表_螺纹标准螺纹规格表_螺纹标准-值得收藏更新时间：2018-05-03螺纹规格表_螺纹大全-做机械和气动元件值得收藏做机械的天天打交道，时间一长国内的国外的，公制的英制的，直的锥的，密封的非密封的，内的外的，55度的60度的。

总之常常被搞乱，用一次从头到尾查一次，我这里也算是归纳总结一下，希望有所帮助，我的做法是常用的打印出来放在桌边，用时随时拿来查看，时间长了就自然记住了。

（一）NPT是一般用途的美国标准锥管螺纹，牙型角为60°PT牙为英制锥螺纹，牙型角为55°，密封中最常用。

英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。

PF牙是管用平行螺纹。

G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G代表圆柱螺纹，G是管螺纹的统称(Guan)，55、60度的划分属于功能性的ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

（二）1、英寸制统一螺纹在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列 3/8—16UNC—2A细牙系列 3/8—24UNF—2A特细牙系列 3/8—32UNFF—2A定螺距系列 3/8—20UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。

螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。
