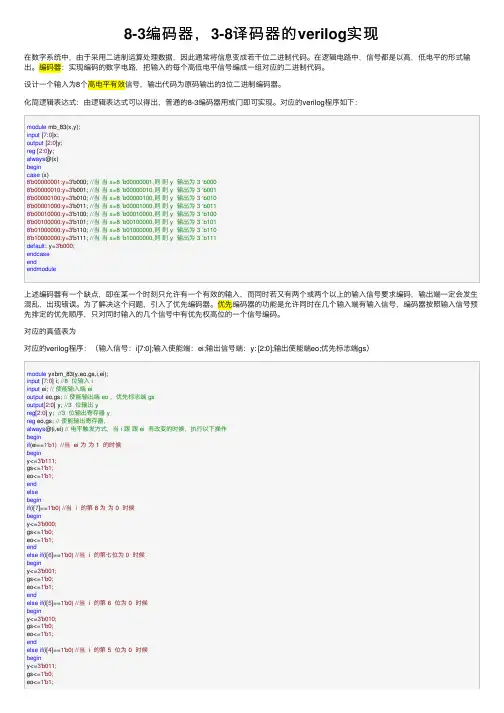

8-3编码器，3-8译码器的verilog实现在数字系统中，由于采⽤⼆进制运算处理数据，因此通常将信息变成若⼲位⼆进制代码。
在逻辑电路中，信号都是以⾼，低电平的形式输出。
编码器：实现编码的数字电路，把输⼊的每个⾼低电平信号编成⼀组对应的⼆进制代码。
设计⼀个输⼊为8个⾼电平有效信号，输出代码为原码输出的3位⼆进制编码器。
化简逻辑表达式：由逻辑表达式可以得出，普通的8-3编码器⽤或门即可实现。
对应的verilog程序如下：module mb_83(x,y);input [7:0]x;output [2:0]y;reg [2:0]y;always@(x)begincase (x)8'b00000001:y=3'b000; //当当 x=8 ’b00000001,则则 y 输出为 3 ’b0008'b00000010:y=3'b001; //当当 x=8 ’b00000010,则则 y 输出为 3 ’b0018'b00000100:y=3'b010; //当当 x=8 ’b00000100,则则 y 输出为 3 ’b0108'b00001000:y=3'b011; //当当 x=8 ’b00001000,则则 y 输出为 3 ’b0118'b00010000:y=3'b100; //当当 x=8 ’b00010000,则则 y 输出为 3 ’b1008'b00100000:y=3'b101; //当当 x=8 ’b00100000,则则 y 输出为 3 ’b1018'b01000000:y=3'b110; //当当 x=8 ’b01000000,则则 y 输出为 3 ’b1108'b10000000:y=3'b111; //当当 x=8 ’b10000000,则则 y 输出为 3 ’b111default: y=3'b000;endcaseendendmodule上述编码器有⼀个缺点，即在某⼀个时刻只允许有⼀个有效的输⼊，⽽同时若⼜有两个或两个以上的输⼊信号要求编码，输出端⼀定会发⽣混乱，出现错误。

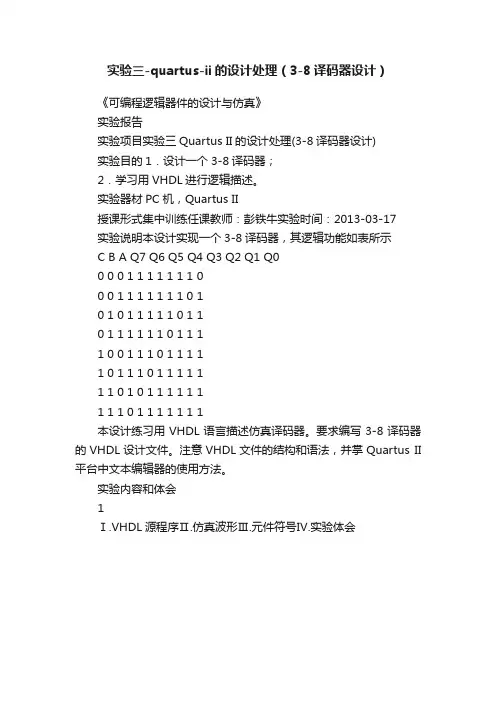

实验三-quartus-ii的设计处理（3-8译码器设计）
《可编程逻辑器件的设计与仿真》
实验报告
实验项目实验三Quartus II的设计处理(3-8译码器设计)
实验目的1．设计一个3-8译码器；
2．学习用VHDL进行逻辑描述。
实验器材PC机，Quartus II
授课形式集中训练任课教师：彭铁牛实验时间：2013-03-17
实验说明本设计实现一个3-8译码器，其逻辑功能如表所示
C B A Q7 Q6 Q5 Q4 Q3 Q2 Q1 Q0
0 0 0 1 1 1 1 1 1 1 0
0 0 1 1 1 1 1 1 1 0 1
***********
0 1 1 1 1 1 1 0 1 1 1
1 0 0 1 1 1 0 1 1 1 1
1 0 1 1 1 0 1 1 1 1 1
1 1 0 1 0 1 1 1 1 1 1
1 1 1 0 1 1 1 1 1 1 1
本设计练习用VHDL语言描述仿真译码器。
要求编写3-8译码器的VHDL设计文件。
注意VHDL文件的结构和语法，并掌Quartus II 平台中文本编辑器的使用方法。
实验内容和体会
1
Ⅰ.VHDL源程序Ⅱ.仿真波形Ⅲ.元件符号Ⅳ.实验体会。

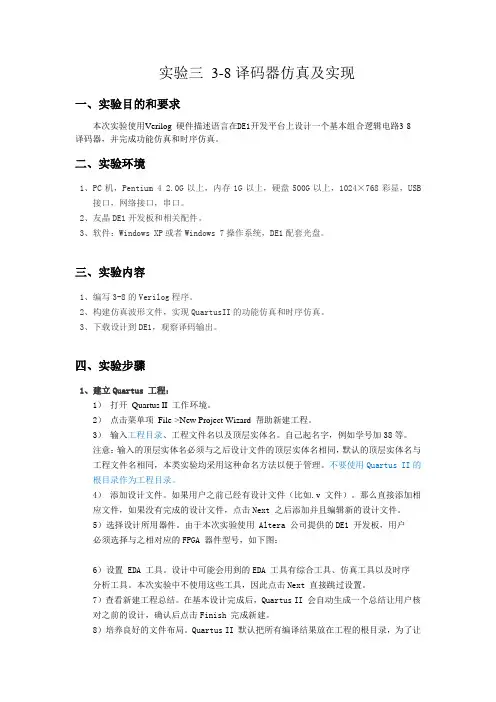

实验三3-8译码器仿真及实现一、实验目的和要求本次实验使用Verilog 硬件描述语言在DE1开发平台上设计一个基本组合逻辑电路3-8 译码器，并完成功能仿真和时序仿真。
二、实验环境1、PC机，Pentium 4 2.0G以上，内存1G以上，硬盘500G以上，1024×768彩显，USB接口，网络接口，串口。
2、友晶DE1开发板和相关配件。
3、软件：Windows XP或者Windows 7操作系统，DE1配套光盘。
三、实验内容1、编写3-8的Verilog程序。
2、构建仿真波形文件，实现QuartusII的功能仿真和时序仿真。
3、下载设计到DE1，观察译码输出。
四、实验步骤1、建立Quartus 工程：1）打开Quartus II 工作环境。
2）点击菜单项File->New Project Wizard 帮助新建工程。
3）输入工程目录、工程文件名以及顶层实体名。
自己起名字，例如学号加38等。
注意：输入的顶层实体名必须与之后设计文件的顶层实体名相同，默认的顶层实体名与工程文件名相同，本类实验均采用这种命名方法以便于管理。
不要使用Quartus II的根目录作为工程目录。
4）添加设计文件。
如果用户之前已经有设计文件（比如.v 文件）。
那么直接添加相应文件，如果没有完成的设计文件，点击Next 之后添加并且编辑新的设计文件。
5）选择设计所用器件。
由于本次实验使用 Altera 公司提供的DE1 开发板，用户必须选择与之相对应的FPGA 器件型号，如下图：6）设置 EDA 工具。
设计中可能会用到的EDA 工具有综合工具、仿真工具以及时序分析工具。
本次实验中不使用这些工具，因此点击Next 直接跳过设置。
7）查看新建工程总结。
在基本设计完成后，Quartus II 会自动生成一个总结让用户核对之前的设计，确认后点击Finish 完成新建。
8）培养良好的文件布局。
Quartus II 默认把所有编译结果放在工程的根目录，为了让Quartus II 像Visual Studio 等IDE 一样把编译结果放在一个单独的目录中，需要指定编译结果输出路径。

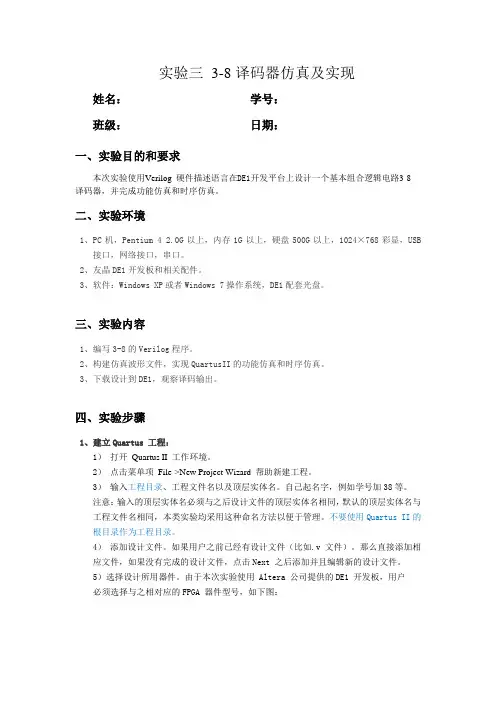

实验三3-8译码器仿真及实现姓名：学号：班级：日期：一、实验目的和要求本次实验使用Verilog 硬件描述语言在DE1开发平台上设计一个基本组合逻辑电路3-8 译码器，并完成功能仿真和时序仿真。
二、实验环境1、PC机，Pentium 4 2.0G以上，内存1G以上，硬盘500G以上，1024×768彩显，USB接口，网络接口，串口。
2、友晶DE1开发板和相关配件。
3、软件：Windows XP或者Windows 7操作系统，DE1配套光盘。
三、实验内容1、编写3-8的Verilog程序。
2、构建仿真波形文件，实现QuartusII的功能仿真和时序仿真。
3、下载设计到DE1，观察译码输出。
四、实验步骤1、建立Quartus 工程：1）打开Quartus II 工作环境。
2）点击菜单项File->New Project Wizard 帮助新建工程。
3）输入工程目录、工程文件名以及顶层实体名。
自己起名字，例如学号加38等。
注意：输入的顶层实体名必须与之后设计文件的顶层实体名相同，默认的顶层实体名与工程文件名相同，本类实验均采用这种命名方法以便于管理。
不要使用Quartus II的根目录作为工程目录。
4）添加设计文件。
如果用户之前已经有设计文件（比如.v 文件）。
那么直接添加相应文件，如果没有完成的设计文件，点击Next 之后添加并且编辑新的设计文件。
5）选择设计所用器件。
由于本次实验使用 Altera 公司提供的DE1 开发板，用户必须选择与之相对应的FPGA 器件型号，如下图：6）设置 EDA 工具。
设计中可能会用到的EDA 工具有综合工具、仿真工具以及时序分析工具。
本次实验中不使用这些工具，因此点击Next 直接跳过设置。
7）查看新建工程总结。
在基本设计完成后，Quartus II 会自动生成一个总结让用户核对之前的设计，确认后点击Finish 完成新建。
8）培养良好的文件布局。
Quartus II 默认把所有编译结果放在工程的根目录，为了让Quartus II 像Visual Studio 等IDE 一样把编译结果放在一个单独的目录中，需要指定编译结果输出路径。
实验四编码器、译码器电路仿真实验一、实验目的1、掌握编码器、译码器的工作原理。
2、常见编码器、译码器的应用。
二、实验原理数字信号不仅可以用来表示数，还可以用来表示各种指令和信息。
所谓编码是指在选定的一系列二进制数码中，赋予每个二进制数码以某一固定含义。
例如，用二进制数码表示十六进制数叫做二-十六进制编码。
能完成编码功能的电路统称为编码器。
74LS148D是常用的八-三优先编码器。
在八个输入线上可以同时出现几个有效输入信号，但只对其中优先权最高的一个有效输入信号进行编码。
其中7端优先权最高，0端优先权最低，其他端的优先权按照脚号的递减顺去排列。
~E1为选通输入端，低电平有效，只有~EI=0时，编码器正常工作，而在~EI=1时，所有的输出端均被封锁。
E0为选通输出端，GS为优先标志端。
该编码器输入、输出均为低电平有效。
译码是编码的逆过程，将输入的每个二进制代码赋予的含义“翻译”过来，给出相应的输出信号。
能够完成译码功能的电路叫做译码器。
74LS138D属于三-八线译码器，该译码器输入高电平有效，输出低电平有效。
三、实验步骤1、8-3线优先编码器：如下图所示连接电路：切换9个单刀双掷开关进行仿真实验，将结果记录入下表中，输入端“1”表示高电平，“0”表示低电平，“X”表示高低电平都可以。
输出端中的“1”表示探测器亮，“0”表示探测器灭。
该编码器输入、输出均为低电平有效。
2、3-8线译码器实验步骤如下图所示连接电路切换3个单刀双掷开关进行仿真实验，实验结果记录如下表中。
输入端中的“1”表示接高电平，“0”表示接地电平。
输出端中的“1”表示探测器亮，“0”表示探测器灭。
该译码器输入高电平有效，输出低电平有效。
四、思考题：（1）利用两块8-3线优先编码器74LS148D设计16-4线优先编码电路，然后仿真实验验证16-4线优先编码的逻辑功能。
实验线路如图：真值表如图所示：(2)利用两块3-8线译码器74LS138D设计4-16线译码器，然后仿真验证4-16线译码逻辑功能。
实验名称 8线-3线编码器设计指导老师尚丽娜成绩专业电科班级 1102 姓名汪磊学号31102333一、实验目的1、学习QuartusII软件，学习使用硬件描述语言设计电路。
2、学习DE1平台基本构成，能够使用DE1平台进行简单设计。
二、实验要求使用QuartusII文本输入法设计8线-3线编码器。
使用QuartusII软件进行文本输入，并对设计电路进行仿真，并下载到硬件平台，自行定义硬件平台使用端口。
三、实验设备PC机、DE1硬件平台四、实验原理根据8线—3线编码器的真值表原理进行实验，下表为8线—3线编码器的真值表五、实验过程library ieee;use ieee.std_logic_1164.all;entity bm8_3 isport(a:in std_logic_vector(7 downto 0);b:out std_logic_vector(2 downto 0));end bm8_3;architecture zhang of bm8_3 isbeginprocess(a)begincase a iswhen"00000001"=>b<="000";when"00000010"=>b<="001";when"00000100"=>b<="010";when"00001000"=>b<="011";when"00010000"=>b<="100";when"00100000"=>b<="101";when"01000000"=>b<="110";when others=>b<="111";end case;end process;end zhang;六、实验结果该程序还存在一些不足，当出现10000000是和非正常输入的时候是一样的输出，所以我们进行了一些修改，修改程序与结果如下：library ieee;use ieee.std_logic_1164.all;entity e isport(a:in std_logic_vector(7 downto 0);b:out std_logic_vector(3 downto 0));end e;architecture zhang of e isbeginprocess(a)begincase a iswhen"00000001"=>b<="0000";when"00000010"=>b<="0001";when"00000100"=>b<="0010";when"00001000"=>b<="0011";when"00010000"=>b<="0100";when"00100000"=>b<="0101";when"01000000"=>b<="0110";when"10000000"=>b<="0111";when others=>b<="1111";end case;end process;end zhang;思考题一：思考题二：entity e isport(a:in bit_vector(7 downto 0);b:out bit_vector(3 downto 0)); end e;architecture zhang of e isbeginprocess(a)begincase a iswhen"00000001"=>b<="0000";when"00000010"=>b<="0001";when"00000100"=>b<="0010";when"00001000"=>b<="0011";when"00010000"=>b<="0100";when"00100000"=>b<="0101";when"01000000"=>b<="0110";when"10000000"=>b<="0111";when others=>b<="1111";end case;end process;end zhang;七、心得体会对操作更加熟练，加深对其的认识。

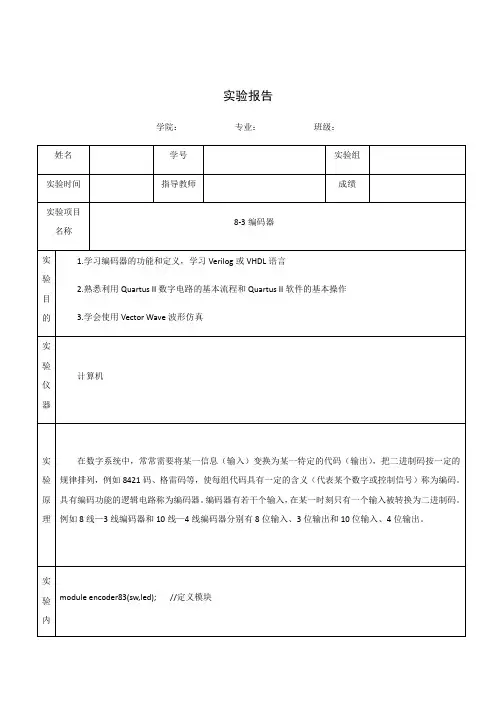

实验报告
学院：专业：班级：
8'b0100_0000:led<=3'b110; //当输入信号是位宽为8位的二进制数据01000000时,输出信号为位宽
为3位的二进制数据110
8'b1000_0000:led<=3'b111; //当输入信号是位宽为8位的二进制数据时,输出信号为位宽为3位的
二进制数据111
default :led<=3'b000; //当输入信号是位宽为8位的二进制数据00000001时,输出信号为位宽
为3位的二进制数据000
endcase //结束分支语句
end //结束循环语句
endmodule //结束模块
实
验
数
据
上图为波形仿真。
如图可知，当输入信号为00000001时，输出信号为000；输入信号为00000010时，输出信号为001；
输入信号为00000100时，输出信号为010；输入信号为00001000时，输出信号为011；输入信号为00010000时，输出信号为100；输入信号为00100000时，输出信号为101；输入信号为01000000时，输出信号为
注：各学院可根据教学需要对以上栏木进行增减。
表格内容可根据内容扩充。
实验三3-8译码器功能测试及仿真一、实验目的1、掌握中规模集成3-8译码器的逻辑功能和使用方法。
2、进一步掌握VHDL语言的设计。
二、预习要求复习有关译码器的原理。
三、实验仪器和设备1．数字电子技术实验台1台2．数字万用表1块3．导线若干4.MUX PLUSII软件5.74LS138集成块若干四、实验原理译码器是一个多输入、多输出的组合逻辑电路。
它的作用是把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。
译码器在数字系统中有广泛的用途，不仅用于代码的转换、终端的数字显示，还用于数据分配，存贮器寻址和组合控制信号等。
不同的功能可选用不同种类的译码器。
译码器分为通用译码器和显示译码器两大类。
前者又分为变量译码器和代码变换译码器。
1．变量译码器（又称二进制译码器）用以表示输入变量的状态，如2线－4线、3线－8线和4线－16线译码器。
若有n个输入变量，则有2n个不同的组合状态，就有2n个输出端供其使用。
而每一个输出所代表的函数对应于n个输入变量的最小项。
以3线－8线译码器74LS138为例进行分析，下图(a)、(b)分别为其逻辑图及引脚排列。
其中 A2、A1、A0为地址输入端，0Y～7Y为译码输出端，S1、2S、3S为使能端。
下表为74LS138功能表，当S1＝1，2S＋3S＝0时，器件使能，地址码所指定的输出端有信号（为0）输出，其它所有输出端均无信号（全为1）输出。
当S1＝0，2S＋3S＝X时，或 S1＝X，2S＋3S＝1时，译码器被禁止，所有输出同时为1。
3－8线译码器74LS138逻辑图及引脚排列图74LS138功能表输入输出S12S+3S A2A1A00Y1Y2Y3Y4Y5Y6Y7Y1 0 0 0 0 0 1 1 1 1 1 1 11 0 0 0 1 1 0 1 1 1 1 1 11 0 0 1 0 1 1 0 1 1 1 1 11 0 0 1 1 1 1 1 0 1 1 1 11 0 1 0 0 1 1 1 1 0 1 1 11 0 1 0 1 1 1 1 1 1 0 1 11 0 1 1 0 1 1 1 1 1 1 0 11 0 1 1 1 1 1 1 1 1 1 1 00 ×××× 1 1 1 1 1 1 1 1× 1 ××× 1 1 1 1 1 1 1 1二进制译码器实际上也是负脉冲输出的脉冲分配器。
实验名称 8线-3线编码器设计指导老师尚丽娜成绩专业电科班级 1102 姓名汪磊学号31102333一、实验目的1、学习QuartusII软件，学习使用硬件描述语言设计电路。
2、学习DE1平台基本构成，能够使用DE1平台进行简单设计。
二、实验要求使用QuartusII文本输入法设计8线-3线编码器。
使用QuartusII软件进行文本输入，并对设计电路进行仿真，并下载到硬件平台，自行定义硬件平台使用端口。
三、实验设备PC机、DE1硬件平台四、实验原理根据8线—3线编码器的真值表原理进行实验，下表为8线—3线编码器的真值表五、实验过程library ieee;use ieee.std_logic_1164.all;entity bm8_3 isport(a:in std_logic_vector(7 downto 0);b:out std_logic_vector(2 downto 0));end bm8_3;architecture zhang of bm8_3 isbeginprocess(a)begincase a iswhen"00000001"=>b<="000";when"00000010"=>b<="001";when"00000100"=>b<="010";when"00001000"=>b<="011";when"00010000"=>b<="100";when"00100000"=>b<="101";when"01000000"=>b<="110";when others=>b<="111";end case;end process;end zhang;六、实验结果该程序还存在一些不足，当出现10000000是和非正常输入的时候是一样的输出，所以我们进行了一些修改，修改程序与结果如下：library ieee;use ieee.std_logic_1164.all;entity e isport(a:in std_logic_vector(7 downto 0);b:out std_logic_vector(3 downto 0));end e;architecture zhang of e isbeginprocess(a)begincase a iswhen"00000001"=>b<="0000";when"00000010"=>b<="0001";when"00000100"=>b<="0010";when"00001000"=>b<="0011";when"00010000"=>b<="0100";when"00100000"=>b<="0101";when"01000000"=>b<="0110";when"10000000"=>b<="0111";when others=>b<="1111";end case;end process;end zhang;思考题一：思考题二：entity e isport(a:in bit_vector(7 downto 0);b:out bit_vector(3 downto 0)); end e;architecture zhang of e isbeginprocess(a)begincase a iswhen"00000001"=>b<="0000";when"00000010"=>b<="0001";when"00000100"=>b<="0010";when"00001000"=>b<="0011";when"00010000"=>b<="0100";when"00100000"=>b<="0101";when"01000000"=>b<="0110";when"10000000"=>b<="0111";when others=>b<="1111";end case;end process;end zhang;七、心得体会对操作更加熟练，加深对其的认识。

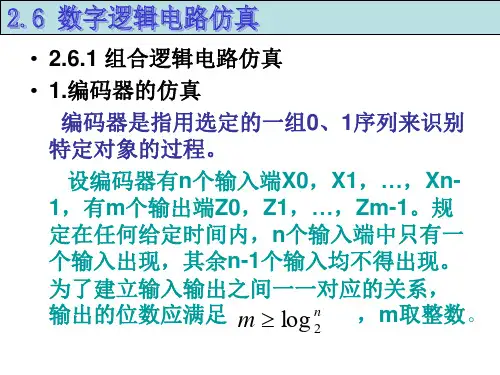

利用simulink实现8线3线编码器的设计仿真1问题描述（8线3线编码的设计的数学建模）在数字电路中，编码器、译码器的应用极为广泛。
所谓编码，就是在选定的一系列二值代码中赋予每个代码以固定的含义，执行编码功能的电路统称为编码器。
实现8线3线编码器，它的功能是对输入端的8个信号进行编码，输出三位二进制数。
要求输入信号每次只有一个事0，其余7个是1。
其中0值是待编码信号。
我们将用MATLAB 的simulink软件包实现这种常用的数字组合逻辑电路，并进行仿真。
2.系统模型及建模分析根据前面介绍的8线3线编码器的功能，可列出下面得真值表：有了真值表之后，就可以写出输入输出间的逻辑函数式如下：[Y O =J I・〕3心- J2.J3. J6.j7I Y- = J4.J5. J6.JT在写出逻辑表达式之后，我们就可以用与非门来实现这个表达式。
3.仿真实现；在进行仿真时，将在8个输入端依次加一个低电平，然后用3个示波器观察3个输出波形。
用simulink实现这个数学电路系统一共分三个步骤：第一步：添加模块，在MATLAB中运行simulink，打开模块浏览器，然后新建一个模型。
接下来把本次仿真需要的模块添加到模型中。
这里共需要三种模块：与非门4个，离散信号脉冲源8个，示波器3个。
与非门位于simulink模块库中的logocal operater,离散信号源脉冲位于simulink—sources—pulse generator, 示波器位于simulink—sinks—scope。
将这三种模块到拖到一个模型中。
点击与非门模块的名称，即写着Logical Operator的区域，将名称改为Y0,接着点击选中与非门模块不要松开鼠标，按住Ctrl键拖动这个模块到另一个位置，就会复制一个新的Y1模块。
用同样的方法得到Y2,类似地将离散信号脉冲源模块名字改为J0，同样得到J0，J1...J7。
最后将示波器复制三个。
实验三8-3优先编码器和3-8线译码器一、实验目的1、熟悉常用编码器，译码器的功能逻辑。
2、熟悉VHDL的代码编写方法。
3、掌握复杂译码器的设计方法。
二、实验原理2、逻辑表达式：Y2=X4&X5&X6&X7Y1=~(~(X2)&X4&X5|~(X3)&X4&X5|~(X6)|~(X7));Y0=~(~(X1)&x2&X4&X6|~(X3)&X4&X6|~(X5)&X6|~(X7));2、3-8线码器总体思路以EP2C5中的三个拨位开关，SW3，SW2,SW1为三个输入信号，可以代表8种不同的状态，该译码器对这8种状态译码，并把所译码的结果在七段LED数码管上显示出来。
三、实验连线1、将EP2C5适配板左下角的JTAG用十芯排线和万用下载区左下角的SOPC JTAG 口连接起来，万用下载区右下角的电源开关拨到SOPC下载的一边2、请将JPLED1短路帽右插，JPLED的短路帽全部上插。
3、请将JP103的短路帽全部插上。
四、实验步骤及波形按照步骤三正确连线，参考实验二步骤，完成项目的建立，文件的命名，文件的编辑，语法检查，引脚分配，编译，下载。
8-3优先编码器参考代码：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;ENTITY encode ISPORT(XINA :IN STD_LOGIC_VECTOR(7 DOWNTO 0);Y0,Y1,Y2: OUT STD_LOGIC;OUTA : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);LEDW: OUT STD_LOGIC_VECTOR(2 DOWNTO 0));END encode;ARCHITECTURE ADO OF encode ISSIGNAL LED: STD_LOGIC_VECTOR(2 DOWNTO 0);SIGNAL XIN: STD_LOGIC_VECTOR(7 DOWNTO 0);BEGINXIN<=XINA;LEDW<="000";PROCESS (XIN)BEGINCASE XIN ISWHEN x"00" => OUTA<=x"3F";WHEN x"01" => OUTA<=x"06";WHEN x"02" => OUTA<=x"5B";WHEN x"04" => OUTA<=x"4F";WHEN x"08" => OUTA<=x"66";WHEN x"10" => OUTA<=x"6D";WHEN x"20" => OUTA<=x"7D";WHEN x"40" => OUTA<=x"07";WHEN x"80" => OUTA<=x"3F";WHEN OTHERS => OUTA<=x"3F";END CASE;END PROCESS;PROCESS (XIN)BEGINCASE XIN ISWHEN x"01" => LED<="001";WHEN x"02" => LED<="010";WHEN x"04" => LED<="011";WHEN x"08" => LED<="100";WHEN x"10" => LED<="101";WHEN x"20" => LED<="110";WHEN x"40" => LED<="111";WHEN x"80" => LED<="000";WHEN OTHERS => LED<="000";END CASE;END PROCESS;Y2<=LED(2);Y1<=LED(1);Y0<=LED(0);END ADO;3-8译码器参考代码：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;ENTITY DECODE ISPORT(DATA_IN :IN STD_LOGIC_VECTOR(2 DOWNTO 0);LEDOUT,DATA_OUT :OUT STD_LOGIC_VECTOR(7 DOWNTO 0);LEDW :OUT STD_LOGIC_VECTOR(2 DOWNTO 0));END DECODE;ARCHITECTURE ADO OF DECODE ISSIGNAL OUTA,D_OUT : STD_LOGIC_VECTOR(7 DOWNTO 0);BEGINLEDW<="000";PROCESS (DATA_IN)V ARIABLE DIN: STD_LOGIC_VECTOR(2 DOWNTO 0);BEGINDIN:=DA TA_IN;LEDOUT<=OUTA;DATA_OUT<=D_OUT;CASE DIN ISwhen "000" => OUTA<="00111111" ; --"0"when "001" => outa<="00000110" ; --"1"when "010" => outa<="01011011"; --"2"when "011" => outa<="01001111"; --"3"when "100" => outa<="01100110"; --"4"when "101" => outa<="01101101"; --"5"when "110" => outa<="01111101"; --"6"when "111" => outa<="00000111"; --"7"WHEN OTHERS => OUTA<="XXXXXXXX";END CASE;CASE DIN ISWHEN "000" => D_OUT<="00000000";WHEN "001" => D_OUT<="00000001";WHEN "010" => D_OUT<="00000010";WHEN "011" => D_OUT<="00000100";WHEN "100" => D_OUT<="00001000";WHEN "101" => D_OUT<="00010000";WHEN "110" => D_OUT<="00100000";WHEN "111" => D_OUT<="01000000";WHEN OTHERS=> D_OUT<="XXXXXXXX";END CASE;END PROCESS;END ADO;五、实验仿真8-3编码器引脚锁定如图：图5-1图5-2仿真波形如图：3-8译码器引脚锁定如图：图5-3波形如图：图5-4六、实验现象调试ok的EP2C5文件在文件夹decode中，可以直接调用。
实验三3-8译码器功能测试及仿真一、实验目的1、掌握中规模集成3-8译码器的逻辑功能和使用方法。
2、进一步掌握VHDL语言的设计。
二、预习要求复习有关译码器的原理。
三、实验仪器和设备1．数字电子技术实验台1台2．数字万用表1块3．导线若干4.MUX PLUSII软件5.74LS138集成块若干四、实验原理译码器是一个多输入、多输出的组合逻辑电路。
它的作用是把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。
译码器在数字系统中有广泛的用途，不仅用于代码的转换、终端的数字显示，还用于数据分配，存贮器寻址和组合控制信号等。
不同的功能可选用不同种类的译码器。
译码器分为通用译码器和显示译码器两大类。
前者又分为变量译码器和代码变换译码器。
1．变量译码器（又称二进制译码器）用以表示输入变量的状态，如2线－4线、3线－8线和4线－16线译码器。
若有n个输入变量，则有2n个不同的组合状态，就有2n个输出端供其使用。
而每一个输出所代表的函数对应于n个输入变量的最小项。
以3线－8线译码器74LS138为例进行分析，下图(a)、(b)分别为其逻辑图及引脚排列。
其中 A2、A1、A0为地址输入端，0Y～7Y为译码输出端，S1、2S、3S为使能端。
下表为74LS138功能表，当S1＝1，2S＋3S＝0时，器件使能，地址码所指定的输出端有信号（为0）输出，其它所有输出端均无信号（全为1）输出。
当S1＝0，2S＋3S＝X时，或 S1＝X，2S＋3S＝1时，译码器被禁止，所有输出同时为1。
3－8线译码器74LS138逻辑图及引脚排列图74LS138功能表输入输出S12S+3S A2A1A00Y1Y2Y3Y4Y5Y6Y7Y1 0 0 0 0 0 1 1 1 1 1 1 11 0 0 0 1 1 0 1 1 1 1 1 11 0 0 1 0 1 1 0 1 1 1 1 11 0 0 1 1 1 1 1 0 1 1 1 11 0 1 0 0 1 1 1 1 0 1 1 11 0 1 0 1 1 1 1 1 1 0 1 11 0 1 1 0 1 1 1 1 1 1 0 11 0 1 1 1 1 1 1 1 1 1 1 00 ×××× 1 1 1 1 1 1 1 1× 1 ××× 1 1 1 1 1 1 1 1二进制译码器实际上也是负脉冲输出的脉冲分配器。
利用simulink实现8线3线编码器的设计仿真
1 问题描述（8线3线编码的设计的数学建模）
在数字电路中，编码器、译码器的应用极为广泛。
所谓编码，就是在选定的一系列二值代码中赋予每个代码以固定的含义，执行编码功能的电路统称为编码器。
实现8线3线编码器，它的功能是对输入端的8个信号进行编码，输出三位二进制数。
要求输入信号每次只有一个事0，其余7个是1。
其中0值是待编码信号。
我们将用MATLAB 的simulink软件包实现这种常用的数字组合逻辑电路，并进行仿真。
2. 系统模型及建模分析
根据前面介绍的8线3线编码器的功能，可列出下面得真值表：
有了真值表之后，就可以写出输入输出间的逻辑函数式如下：
在写出逻辑表达式之后，我们就可以用与非门来实现这个表达式。
3. 仿真实现；
在进行仿真时，将在8个输入端依次加一个低电平，然后用3个示波器观察3个输出波形。
用simulink实现这个数学电路系统一共分三个步骤：
第一步：添加模块，在MATLAB中运行simulink，打开模块浏览器，然后新建一个模型。
接下来把本次仿真需要的模块添加到模型中。
这里共需要三种模块：与非门4个，离散信号脉冲源8个，示波器3个。
与非门位于simulink模块库中的logocal operater,离散信号源脉冲
精选
位于simulink—sources—pulse generator，示波器位于simulink—sinks—scope。
将这三种模块到拖到一个模型中。
点击与非门模块的名称，即写着Logical Operator 的区域，将名称改为Y0，接着点击选中与非门模块不要松开鼠标，按住Ctrl 键拖动这个模块到另一个位置，就会复制一个新的Y1模块。
用同样的方法得到Y2，类似地将离散信号脉冲源模块名字改为J0，同样得到J0，J1…J7。
最后将示波器复制三个。
这样一来就将所有模块添加到模型中了。
第二步：修改模块参数
首先双击Y0，打开属性对话框，将操作（Operator）修改为“NAND”，输入节点数改为4，然后点击OK确定。
Y1，Y2也做同样修改。
然后，通过双击示波器模块Scope，得到一个图形界面，在其工具栏上单击打印图标右边的Parameters图标，打开示波器属性设置对话框，将坐标轴改为3，同样地，将示波器Scope1,Scope2的坐标轴数改为4。
最后修改脉冲源的属性。
双击离散脉冲源J0，将看到关于它的属性对话框，可以从对话框中看到5个参数设置，分别为：
Amolititude：方波信号的幅度；
Period：方波信号的周期；
Pulse width: 脉冲宽度；
Sample Time：采样时间长度，以秒为单位。
针对这个例子中的要求，我们需要J0到J7依次为低电平，所以将J0到J7的周期调整为8，脉冲宽度设为7，相位延迟为-7到0，幅度和采样时间用默认值。
这样在零时刻，J0为低电平，其余输入为高电平；过一个采样时间，J1变为低电平。
这样下去，到第七个采样时间，J7变为低电平。
从而实现了设计要求。
第三步：联系及仿真
现在将各模块之间的连线上。
根据输入输出的逻辑表达式，将J1、J3、J5、J7接到Y0的输入，将J2、J3、J6、J7接到Y1的输入，将J4、J5、J6、J7接到Y2 的输入。
然后用示波器Scope监测Y2、Y1、Y0的输出，Scope1 用来监视J0到J3这4个波形，Scope2 用来监视J4到J7这4个波形。
这样我们就完成了连线、
在最后进行仿真之前，先保存结果到自己的工作目录里。
仿真结束后，可以从示波器Scope1，Scope2 上看到编码器的8个输入端的波形，在示波器Scope中看到编码器输出波形。
4. 实验过程中遇到的问题；
在初建立simulink模型时，我找不到simulink模块浏览器与题相匹配的仿真模块，开始以为是机房MA TLAB版本太低，准备要放弃这个课题。
后来通过对相似模块的研究发现，原题中需要的Discrete Pulse Generator 可以通过Pulse Generator 改变time 为Sample **就可以实现。
在设置离散脉冲源信号的时候，没有依次将Phase dalay(相位延迟)设置为-7—0，只是随便设定了一个数字，后来波形出现混乱，无法出现预期效果。
通过对8线3线编码器的研究和其逻辑功能的实现，我明白了其中的不妥，从而做出了改正。
由于对Simulink开始的不熟悉，造成了在连线过程中出现很多阻挠，比如，改变输入输出端口数目的操作，改变输入输出端口方向的操作，设定示波器时间的操作，这样使我开始在连线时，将整个仿真图连得很乱，没有清晰地方向，不能一目了然，通过同学的帮助，和对相关书籍的学习，我基本掌握了Simulink中的基本操作。
在建模过程中，开始也是毫无头绪，虽然有了课题，但是还是无从下手，但是通过研究，结果并没有我想象中那么复杂，只是利用最基本的仿真模块就可以达到预期效果，这让我对Simulink这门技术产生了好感。
5. 仿真结果分析
8线3线编码器仿真后，当输入J0到J7依次以1为单位的相移变化时，示波器的波形跟着变化，如果J0为低电平，则Y0.Y1.Y2的输出波形为低电平，表示0的二进制数，J4为低电平时，则Y0为低电平，Y1，Y2为高电平，表示4的二进制数，从而实现了编码的功能。
6. 总结
通过对具体模型的建立和利用Simulink的仿真实现，我体会到了实践的重要性，通常一
精选
个模型的建立在开始的时候都是看似很难的，其实，在仔细研究过后，才发现只要认真分析其中的每个细节都能个个攻破，最后达到预想结果，当然，我的这个模型只是具体实际应用中的一个小环节，没有用到太多高功能的技术，但是，我想只要对实际问题认真分析，就能建立一个有利于各种现实问题的解决。
通过对Simulink的学习，我对这门技术产生了兴趣，它能帮助我们更好的解决更多在现实中不可实现的仿真。
