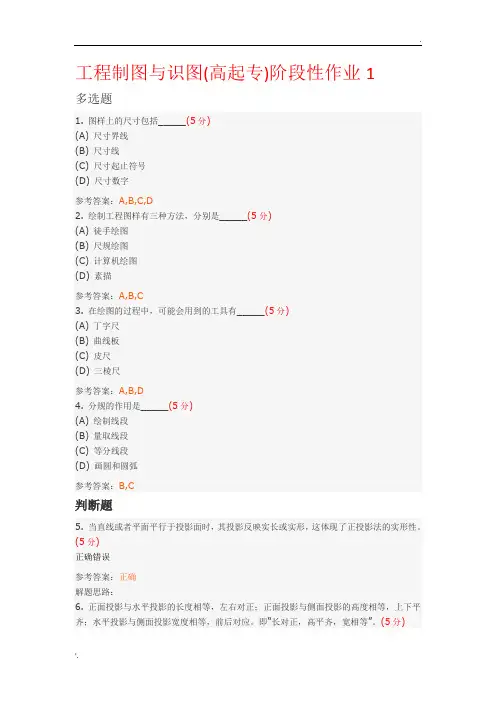

工程制图与识图(高起专)阶段性作业1多选题1. 图样上的尺寸包括_____(5分)(A) 尺寸界线(B) 尺寸线(C) 尺寸起止符号(D) 尺寸数字参考答案：A,B,C,D2. 绘制工程图样有三种方法，分别是_____(5分)(A) 徒手绘图(B) 尺规绘图(C) 计算机绘图(D) 素描参考答案：A,B,C3. 在绘图的过程中，可能会用到的工具有_____(5分)(A) 丁字尺(B) 曲线板(C) 皮尺(D) 三棱尺参考答案：A,B,D4. 分规的作用是_____(5分)(A) 绘制线段(B) 量取线段(C) 等分线段(D) 画圆和圆弧参考答案：B,C判断题5. 当直线或者平面平行于投影面时，其投影反映实长或实形，这体现了正投影法的实形性。

(5分)正确错误参考答案：正确解题思路：6. 正面投影与水平投影的长度相等，左右对正；正面投影与侧面投影的高度相等，上下平齐；水平投影与侧面投影宽度相等，前后对应。

即“长对正，高平齐，宽相等”。

(5分)参考答案：正确解题思路：7. 从下图中可以知道，直线AB平行于CD。

(5分)正确错误参考答案：正确解题思路：8. 由下图可以看出，直线AB和CD相互平行。

(5分)正确错误参考答案：错误解题思路：9. 已知A点坐标为(10，15，8),B点坐标为（15,5,12），则A点在B点的上方。

(5分)正确错误参考答案：错误解题思路：10. 如下如所示，根据直线AB与投影面的相对位置可以看出AB为正平线。

(5分)参考答案：正确解题思路：11. 如图所示，判断直线AB和CD的重影点的可见性是否正确。

(5分)正确错误参考答案：正确解题思路：12. 如下图，可知直线AB、CD的重影点的标识是错误的。

(5分)正确错误参考答案：错误解题思路：填空题13. 工程上常用的有___(1)___ 和___(2)___ 两类投影法。

(5分)(1). 参考答案: 中心投影法(2). 参考答案: 平行投影法14. 平行投影法中，根据投影方向与投影面之间的几何关系，有___(3)___ 和___(4)__ _ 两种投影法，其中___(5)___ (投影法)在工程上应用最广。

天大网教-工程制图-在线作业(总17页)-本页仅作为预览文档封面，使用时请删除本页-1、点的两面投影连线与相应投影轴的关系是（a）A垂直B平行C相交D异面2、球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（a）A圆形的最下面B圆形的最上面C圆形的最左边D圆形的最右边3、投射线先透过投影面而后到达形体的投影方式叫（c）A第一投影B第二投影C第三投影D第四投影4、在所平行的投影面上的投影反实形；其它两投影面上的投影积聚成线且行于相应的投影轴，原直线在空间中是（b）A一般位置直线B投影面平行线C投影面垂直线5、用素线法取点时，所作的辅助素线是否一定过锥顶（a）A一定B一定不C不一定、对于一个点的水平投影和侧面投影，其相等的坐标是（b）AX坐标BY坐标CZ坐标DY和Z坐标2、只要给出点的两面投影就可以求出其第三投影。

aA正确B错误3、投射线先透过投影面而后到达形体的投影方式叫（c）A第一投影B第二投影C第三投影D第四投影4、若已知空间点A，投射方向S，投影面H。

点A的投影仍是点，且是唯一的吗a A是B不是C不一定是5、本课程主要学习的投影方法（c）A中心投影法B斜投影法C正投影法、投射线先透过投影面而后到达形体的投影方式叫（c）A第一投影B第二投影C第三投影D第四投影2、若已知空间点A，投射方向S，投影面H。

点A的投影仍是点，且是唯一的吗AA是B不是C不一定是3、投射方向垂直于投影面时所得到的轴测图是（B）A斜二测投影B正轴测投影C斜轴测投影D正面投影4、只要给出点的两面投影就可以求出其第三投影。

AA正确B错误5、在所垂直的投影面上的投影积聚成点，在其它两投影面上的投影反映实际长度且垂直于相应的投影轴，原直线在空间中是（C）A一般位置直线B投影面平行线C投影面垂直线、在两投影面体系中，正面投影和水平投影都重合的点位于（C）A第二分角和第四分角B第二分角和第三分角C第二分角、第四分角和X轴上D第三分角和第四分角2、已知点C（40,-30,-20），则与X轴对称的点D是（C）A（40,-30,20）B（40,30,-20）C（40,30,20）D（-40,-30,-20）3、投射方向垂直于投影面时所得到的轴测图是（B）A斜二测投影B正轴测投影C斜轴测投影D正面投影4、球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（A）A圆形的最下面B圆形的最上面C圆形的最左边D圆形的最右边5、若已知空间点A，投射方向S，投影面H。

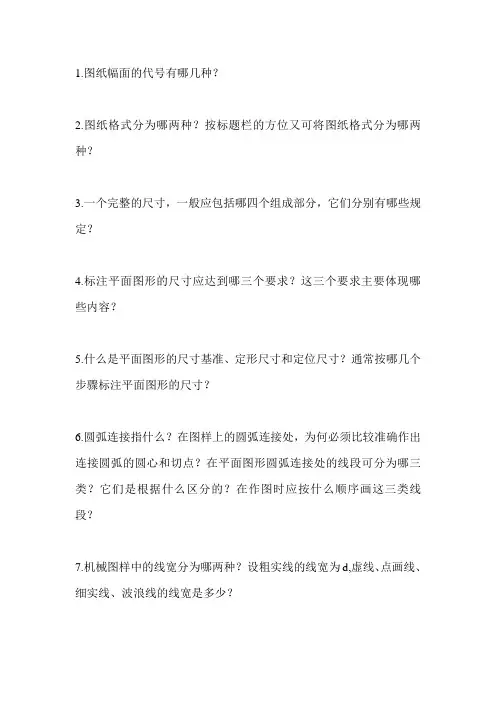

1.图纸幅面的代号有哪几种？2.图纸格式分为哪两种？按标题栏的方位又可将图纸格式分为哪两种？3.一个完整的尺寸，一般应包括哪四个组成部分，它们分别有哪些规定？4.标注平面图形的尺寸应达到哪三个要求？这三个要求主要体现哪些内容？5.什么是平面图形的尺寸基准、定形尺寸和定位尺寸？通常按哪几个步骤标注平面图形的尺寸？6.圆弧连接指什么？在图样上的圆弧连接处，为何必须比较准确作出连接圆弧的圆心和切点？在平面图形圆弧连接处的线段可分为哪三类？它们是根据什么区分的？在作图时应按什么顺序画这三类线段？7.机械图样中的线宽分为哪两种？设粗实线的线宽为d,虚线、点画线、细实线、波浪线的线宽是多少？参考答案： 1.A0/A1/A2/A3/A42.图纸格式分为需要装订和不需要装订两种。

按标题栏的长边置于水平方向并与图纸的长边平行时，构成X型图纸；若标题栏的长边与图纸的长边垂直时，则构成Y型图纸。

3.包括尺寸线、尺寸界线、尺寸数字和尺寸终端（箭头）。

尺寸数字注写在尺寸线上方；尺寸线用细实线绘制；尺寸界线用细实线绘制，一般应与尺寸线垂直，并超出尺寸线2mm;尺寸终端采用实心箭头。

4.正确、完整、清晰。

正确是指尺寸数字不能写错；完整是指尺寸要注写完全，不遗漏各组成部分的定形尺寸和定位尺寸。

清晰是指尺寸的位置要安排在图形的明显处，标注清楚，布局整齐。

5、尺寸基准是指尺寸的起点。

定形尺寸指确定各部分形状大小的尺寸；定位尺寸指确定各部分之间相对位置大小的尺寸。

先分析形状，确定尺寸基准；注出各部分定形尺寸；注出各部分所需的定位尺寸。

6.圆弧连接指直线与圆弧相切，圆弧与圆弧相切。

为了得到光滑相切的图形，必须准确作出连接圆弧的圆心和切点。

圆弧连接处的线段可分为已知线段、中间线段和连接线段。

有足够的定形尺寸和定位尺寸，称为已知线段；缺少一个定位尺寸，必须依靠一端与另一线段相切而画出的线段，称为中间线段；缺少两个定位尺寸，因而要依靠两端与另两线段相切，才能画出的线段，称为连接线段。

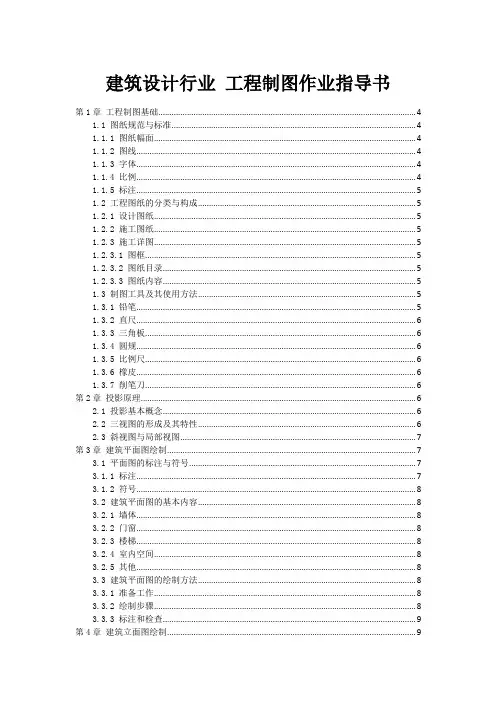

建筑设计行业工程制图作业指导书第1章工程制图基础 (4)1.1 图纸规范与标准 (4)1.1.1 图纸幅面 (4)1.1.2 图线 (4)1.1.3 字体 (4)1.1.4 比例 (4)1.1.5 标注 (5)1.2 工程图纸的分类与构成 (5)1.2.1 设计图纸 (5)1.2.2 施工图纸 (5)1.2.3 施工详图 (5)1.2.3.1 图框 (5)1.2.3.2 图纸目录 (5)1.2.3.3 图纸内容 (5)1.3 制图工具及其使用方法 (5)1.3.1 铅笔 (5)1.3.2 直尺 (6)1.3.3 三角板 (6)1.3.4 圆规 (6)1.3.5 比例尺 (6)1.3.6 橡皮 (6)1.3.7 削笔刀 (6)第2章投影原理 (6)2.1 投影基本概念 (6)2.2 三视图的形成及其特性 (6)2.3 斜视图与局部视图 (7)第3章建筑平面图绘制 (7)3.1 平面图的标注与符号 (7)3.1.1 标注 (7)3.1.2 符号 (8)3.2 建筑平面图的基本内容 (8)3.2.1 墙体 (8)3.2.2 门窗 (8)3.2.3 楼梯 (8)3.2.4 室内空间 (8)3.2.5 其他 (8)3.3 建筑平面图的绘制方法 (8)3.3.1 准备工作 (8)3.3.2 绘制步骤 (8)3.3.3 标注和检查 (9)第4章建筑立面图绘制 (9)4.1 立面图的标注与符号 (9)4.1.1 标注内容 (9)4.1.2 符号说明 (9)4.2 建筑立面图的基本内容 (9)4.2.1 立面轮廓 (9)4.2.2 开口与凹凸 (9)4.2.3 材质与构造 (9)4.3 建筑立面图的绘制方法 (10)4.3.1 准备工作 (10)4.3.2 绘制步骤 (10)4.3.3 注意事项 (10)第5章建筑剖面图绘制 (10)5.1 剖面图的标注与符号 (10)5.1.1 标注要求 (10)5.1.2 符号表示 (10)5.2 建筑剖面图的基本内容 (11)5.2.1 剖切面的选择 (11)5.2.2 剖面图的构成 (11)5.3 建筑剖面图的绘制方法 (11)5.3.1 准备工作 (11)5.3.2 绘制步骤 (11)5.3.3 注意事项 (11)第6章建筑细部图绘制 (12)6.1 建筑细部图的分类与要求 (12)6.1.1 分类 (12)6.1.2 要求 (12)6.2 常见建筑细部图的绘制方法 (12)6.2.1 结构细部图绘制方法 (12)6.2.2 建筑构造细部图绘制方法 (12)6.2.3 设备细部图绘制方法 (13)6.2.4 装饰细部图绘制方法 (13)6.3 建筑细部图的标注与解析 (13)6.3.1 标注内容 (13)6.3.2 解析方法 (13)第7章结构施工图绘制 (13)7.1 结构施工图的基本内容 (13)7.1.1 结构布置：表达建筑物各类结构构件的布置，包括梁、柱、墙、板等构件的布置及其相互关系。

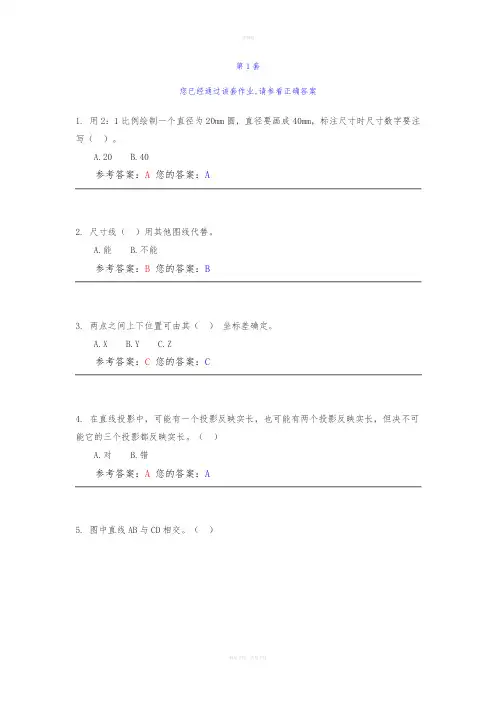

第1套您已经通过该套作业,请参看正确答案1. 用2：1比例绘制一个直径为20mm圆，直径要画成40mm，标注尺寸时尺寸数字要注写（）。
