二极管与门电路原理
如图：为二极管与门电路，Vcc = 10v，假设3v及以上代表高电平，0.7及以下代表低电平，
下面根据图中情况具体分析一下，
1.Ua=Ub=0v时，D1，D2正偏，两个二极管均会导通，
此时Uy点电压即为二极管导通电压，也就是D1,D2导通电压0.7v.
2.当Ua，Ub一高一低时，不妨假设Ua = 3v，Ub = 0v，这时我们不妨先从D2开始分析，
D2会导通，导通后D2压降将会被限制在0.7v，那幺D1由于右边是0.7v 左边是3v所以会反偏
截止，因此最后Uy为0.7v，这里也可以从D1开始分析，如果D1导通，那幺Uy应当为3.7v，
此时D2将导通，那幺D2导通，压降又会变回0.7，最终状态Uy仍然是0.7v.。
二极管与门和三极管非门电路原理
二极管与门电路原理
如图：为二极管与门电路，Vcc = 10v，假设3v及以上代表高电平，0.7及以下代表低电平，下面根据图中情况具体分析一下：1.Ua=Ub=0v时，
D1，D2正偏，两个二极管均会导通，此时Uy点电压即为二极管导通电压，也就是D1,D2导通电压0.7v.2.当Ua，Ub一高一低时，不妨假设Ua = 3v，Ub = 0v，这时我们不妨先从D2开始分析，D2会导通，导通后D2压降将会被限制在0.7v，那幺D1由于右边是0.7v左边是3v所以会反偏截止，因此最后Uy为0.7v，这里也可以从D1开始分析，如果D1导通，那幺Uy应当为3.7v，此时D2将导通，那幺D2导通，压降又会变回0.7，最终状态Uy仍然是0.7v.3.Va=Vb=3v，这个情况很好理解，D1，D2都会正偏，Uy被限定在3.7V.总结(借用个定义)：通常二极管导通之后，如果其阴极电位是不变的，那幺就把它的阳极电位固定在比阴极高0.7V的电位上;如果其阳极电位是不变的，那幺就把它的阴极电位固定在比阳极低0.7V的电位上，人们把导通后二极管的这种作用叫做钳位。
二极管或门电路原理
如图，这里取Vss = 0v，不取-10v1、当Ua=Ub=0v时，D1,D2都截至，那幺y点为0v.2、当Ua=3v，Ub=0v时，此时D1导通，Uy=3-0.7=2.3v，D2则截至同理Ua=0v，Ub=3v时，D2导通，D1截至，Uy=2.3v.3、当。
二极管或门电路原理二极管是一种具有两个电极的电子器件，它具有单向导电性质，即只允许电流在一个方向上通过。
二极管是电子学中最基本的器件之一，广泛应用于各种电子电路中。
而门电路则是由逻辑门组成的电路，用于实现数字逻辑运算。
本文将介绍二极管和门电路的原理及其应用。
首先，我们来看一下二极管的原理。
二极管是由两种半导体材料组成的，通常为P型半导体和N型半导体。
P型半导体中的载流子主要是空穴，而N型半导体中的载流子主要是电子。
当P型半导体和N型半导体通过特定方式连接在一起时，形成了PN结。
在正向偏置下，即P型半导体连接正极，N型半导体连接负极时，PN结会导通，电流可以通过；而在反向偏置下，即P型半导体连接负极，N型半导体连接正极时，PN结会截止，电流无法通过。
这种单向导电性质使得二极管可以用于整流、稳压、开关等电路中。
其次，我们来介绍门电路的原理。
门电路是由逻辑门组成的电路，逻辑门是根据输入信号的不同组合产生不同输出信号的电子元件。
常见的逻辑门包括与门、或门、非门、异或门等。
与门的输出信号只有在所有输入信号都为高电平时才为高电平，否则为低电平；或门的输出信号只有在所有输入信号都为低电平时才为低电平，否则为高电平；非门的输出信号与输入信号相反；异或门的输出信号只有在输入信号不同时才为高电平，否则为低电平。
通过逻辑门的组合可以实现各种数字逻辑运算，如加法、减法、乘法、除法等。
最后，我们来探讨二极管和门电路的应用。
二极管广泛应用于整流电路中，将交流电转换为直流电；稳压电路中，保持电压稳定；开关电路中，控制电路的通断。
而门电路则广泛应用于数字电子系统中，如计算机、微处理器、数字信号处理器等，用于实现各种逻辑运算和控制。
综上所述，二极管和门电路是电子学中非常重要的元件和电路。
了解其原理和应用对于理解电子电路和数字逻辑运算非常重要。
希望本文的介绍能够帮助读者更好地理解二极管和门电路的原理及其应用。

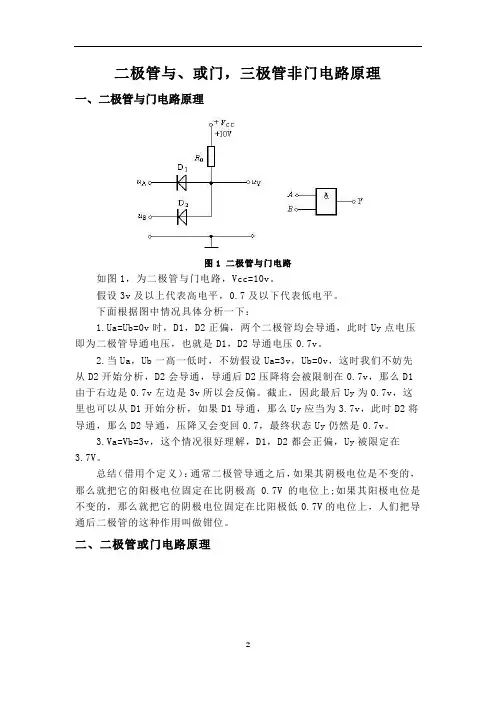

二极管与、或门，三极管非门电路原理一、二极管与门电路原理图1 二极管与门电路如图1，为二极管与门电路，Vcc=10v。
假设3v及以上代表高电平，0.7及以下代表低电平。
下面根据图中情况具体分析一下：1.Ua=Ub=0v时，D1，D2正偏，两个二极管均会导通，此时Uy点电压即为二极管导通电压，也就是D1，D2导通电压0.7v。
2.当Ua，Ub一高一低时，不妨假设Ua=3v，Ub=0v，这时我们不妨先从D2开始分析，D2会导通，导通后D2压降将会被限制在0.7v，那么D1由于右边是0.7v左边是3v所以会反偏。
截止，因此最后Uy为0.7v，这里也可以从D1开始分析，如果D1导通，那么Uy应当为3.7v，此时D2将导通，那么D2导通，压降又会变回0.7，最终状态Uy仍然是0.7v。
3.Va=Vb=3v，这个情况很好理解，D1，D2都会正偏，Uy被限定在3.7V。
总结（借用个定义）：通常二极管导通之后，如果其阴极电位是不变的，那么就把它的阳极电位固定在比阴极高0.7V的电位上;如果其阳极电位是不变的，那么就把它的阴极电位固定在比阳极低0.7V的电位上，人们把导通后二极管的这种作用叫做钳位。
二、二极管或门电路原理图2 二极管或门电路原理如图2，这里取Vss = 0v，不取-10v.1、当Ua=Ub=0v时，D1,D2都截至，那么y点为0v。
2、当Ua=3v，Ub=0v时，此时D1导通，Uy=30.7=2.3v，D2则截止。
同理Ua=0v，Ub=3v时，D2导通，D1截至，Uy=2.3v。
3、当Ua=Ub=3v时，此时D1，D2都导通，Uy=3-0.7=2.3v.三、三极管非门电路原理图3 三极管非门电路原理如图3所示，为三极管的一个最基础应用，非门，还是如前面一样，分情况介绍。
1、当Ui=0v时，三极管处于截止状态，此时Y点输出电压Uy=Vcc=5v。
2、当Ui=5v时，三极管饱和导通，Y点输出为低。
