门电路知识-经典版

基本门电路的知识点基本门电路是数字电子电路中最基础的部分，它们可以实现逻辑功能并处理数字信号。

本文将逐步介绍基本门电路的知识点，包括与门、或门、非门和异或门。

1.与门（AND Gate）：与门是最简单的基本门电路之一，它有两个或更多个输入，并且仅当所有输入都为高电平时，输出才为高电平。

与门可以用逻辑符号“&”表示，也可以用真值表表示。

逻辑符号：A B 输出0 0 00 1 01 0 01 1 12.或门（OR Gate）：或门也是常见的基本门电路，它也有两个或更多个输入，但是只要有一个或多个输入为高电平，输出就为高电平。

或门可以用逻辑符号“|”表示，也可以用真值表表示。

逻辑符号：A B 输出0 0 00 1 11 0 11 1 13.非门（NOT Gate）：非门是最简单的基本门电路，它只有一个输入，并将输入信号进行反转。

也就是说，如果输入为高电平，输出为低电平；如果输入为低电平，输出为高电平。

非门可以用逻辑符号“!”表示，也可以用真值表表示。

逻辑符号：输入输出0 11 04.异或门（XOR Gate）：异或门是常用的基本门电路之一，它有两个输入，并且只有在两个输入不同时，输出才为高电平。

异或门可以用逻辑符号“^”表示，也可以用真值表表示。

逻辑符号：A B 输出0 0 00 1 11 0 11 1 0除了以上介绍的基本门电路，还有其他一些常见的门电路，如与非门（NAND Gate）、或非门（NOR Gate）和异或非门（XNOR Gate）。

它们都是基于与门、或门、非门和异或门进行组合和连接而成的。

最后，基本门电路的知识是数字电子电路设计的基础，它们被广泛应用于计算机、通信和电子设备中。

理解基本门电路的工作原理对于深入学习和应用数字电子电路是至关重要的。

希望本文能够帮助读者对基本门电路有更清晰的认识。

逻辑门电路有关知识一、逻辑门电路有关概念1、逻辑所谓逻辑是指条件与结果之间的关系。

最基本的逻辑关系是与、或、非。

2、逻辑电路输入与输出信号之间存在一定逻辑关系的电路称为逻辑电路。

3、门所谓门就是一种开关，它能按照一定的条件去控制信号的通过或不通过。

4、门电路门电路是一种具有多个输入端和一个输出端的开关电路。

门电路是数字电路的基本单元。

5、逻辑门电路门电路的输入和输出之间存在一定的逻辑关系(因果关系)，所以门电路又称为逻辑门电路。

逻辑门电路是指能实现基本和常用逻辑运算的电子电路，也是集成电路上的基本组件。

最基本的逻辑门是与门、或门和非门。

6、正、负逻辑规定低电平为“0”，高电平为“1”,称为正逻辑；反之，高电平为“0”,低电平为“1”,称为负逻辑。

二、基本逻辑门电路1、与门电路实现与逻辑功能的电路叫与门电路。

1）与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式为：F=A·B。

记忆口诀为：有0出0，全1才1。

2）二极管与门电路，输入端A、B代表条件，输出端F代表结果。

有多个输入端，一个输出端。

当所有的输入同时为高电平（逻辑1）时，输出才为高电平，否则输出为低电平（逻辑0）。

当U A=U B=0时，D1、D2均导通，输出U F被限制在0.7V；当U A=0V，U B=3V时，D1先导通,U F=0.7V，D2承受反压而截止；当U A=3V，U B-=0V 时，D2先导通，D1承受反压而截止；当U A=U B=3V时，D1，D2导通，输出端电压U F=3.7V。

若忽略二极管压降，高电平用1、低电平用0代替，其结果与真值表是一致的，与门电路逻辑符号。

2、或门电路实现或逻辑功能的电路叫或门电路。

或门是一个能够实现逻辑加运算的、多端输入、单端输出的逻辑电路，逻辑函数式为：F=A+B。

记忆口诀为：有1出1，全0才0。

3、非门电路实现非逻辑功能的电路叫非门电路，有时又叫反相缓冲器。

基本门电路知识点总结门电路是数字电路中的基本组成单元，用于实现逻辑运算。

门电路的种类包括与门、或门、非门、异或门等，它们可以组合在一起构成更复杂的逻辑功能。

在数字电路中，门电路是构建计算机和其他数字系统的基础。

因此，掌握门电路的原理和使用方法对于理解数字电路的工作原理非常重要。

本文将对门电路的基本知识点进行总结，包括门电路的种类、逻辑代数、真值表、卡诺图等内容，并且介绍了门电路的应用领域以及未来发展方向。

1. 门电路的种类门电路是用于进行逻辑运算的电路，它利用输入信号来产生输出信号，实现逻辑功能。

常见的门电路包括与门、或门、非门、异或门等。

其中，与门实现逻辑与运算，只有当所有输入都为高电平时输出才为高电平；或门实现逻辑或运算，只要有一个输入为高电平输出就为高电平；非门实现逻辑非运算，对输入进行取反操作；异或门实现逻辑异或运算，只有当输入的两个信号不相同时输出为高电平。

除了这些基本的门电路外，还有其他的门电路，如与非门、或非门、同或门等，它们可以组合在一起实现更复杂的逻辑功能。

2. 逻辑代数逻辑代数是研究逻辑运算的代数理论，它在门电路的设计和分析中扮演着重要的角色。

逻辑代数中的基本运算包括逻辑与、逻辑或、逻辑非等，它们分别对应着与门、或门、非门的逻辑功能。

逻辑代数还有一些常见的定理，如分配律、结合律、德摩根定律等，这些定理可以帮助简化逻辑表达式。

通过逻辑代数的方法，可以将逻辑电路的设计和分析转化为代数运算，从而方便人们理解和应用门电路。

3. 真值表真值表是用于描述逻辑电路的输入和输出之间的关系的表格。

真值表列出了所有可能的输入组合以及对应的输出，通过真值表可以直观地了解逻辑电路的工作原理。

例如，对于一个与门电路，真值表列出了两个输入的所有可能组合以及对应的输出，通过真值表可以看出只有当两个输入都为高电平时输出才为高电平。

真值表是逻辑电路设计和分析的重要工具，它可以帮助人们快速地理解逻辑电路的功能。

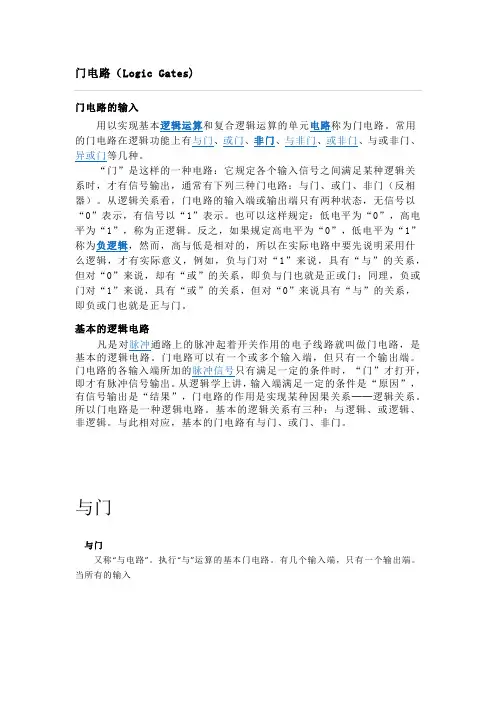

门电路的输入用以实现基本逻辑运算和复合逻辑运算的单元电路称为门电路。

常用的门电路在逻辑功能上有与门、或门、非门、与非门、或非门、与或非门、异或门等几种。

“门”是这样的一种电路：它规定各个输入信号之间满足某种逻辑关系时，才有信号输出，通常有下列三种门电路：与门、或门、非门（反相器）。

从逻辑关系看，门电路的输入端或输出端只有两种状态，无信号以“0”表示，有信号以“1”表示。

也可以这样规定：低电平为“0”，高电平为“1”，称为正逻辑。

反之，如果规定高电平为“0”，低电平为“1”称为负逻辑，然而，高与低是相对的，所以在实际电路中要先说明采用什么逻辑，才有实际意义，例如，负与门对“1”来说，具有“与”的关系，但对“0”来说，却有“或”的关系，即负与门也就是正或门；同理，负或门对“1”来说，具有“或”的关系，但对“0”来说具有“与”的关系，即负或门也就是正与门。

基本的逻辑电路凡是对脉冲通路上的脉冲起着开关作用的电子线路就叫做门电路，是基本的逻辑电路。

门电路可以有一个或多个输入端，但只有一个输出端。

门电路的各输入端所加的脉冲信号只有满足一定的条件时，“门”才打开，即才有脉冲信号输出。

从逻辑学上讲，输入端满足一定的条件是“原因”，有信号输出是“结果”，门电路的作用是实现某种因果关系──逻辑关系。

所以门电路是一种逻辑电路。

基本的逻辑关系有三种：与逻辑、或逻辑、非逻辑。

与此相对应，基本的门电路有与门、或门、非门。

与门与门又称“与电路”。

执行“与”运算的基本门电路。

有几个输入端，只有一个输出端。

当所有的输入图标与非门真值表与非门是与门和非门的结合，先进行与运算，再进行非运算。

与运算输入要求有两个，如果输入都用0和1表示的话，那么与运算的结果就是这两个数的乘积。

如1和1（两端都有信号），则输出为0；1和0，则输出为1；0和0，则输出为1。

与非门的结果就是对两个输入信号先进行与运算，再对此与运算结果进行非运算的结果。

简单说，与非与非，就是先与后非。

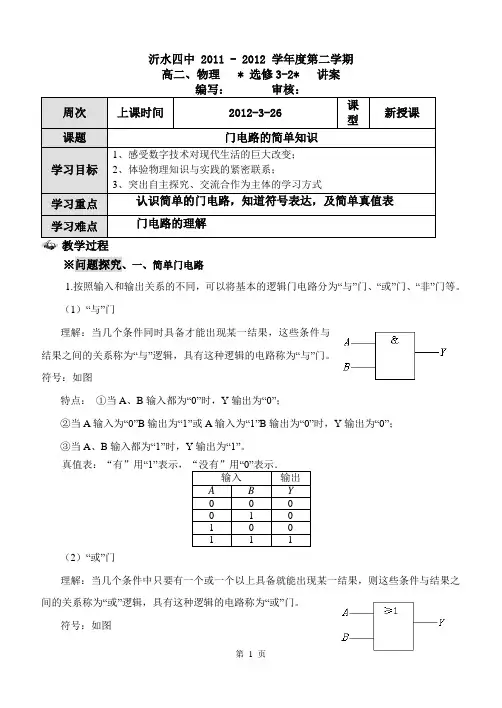

沂水四中 2011 - 2012 学年度第二学期高二、物理 * 选修3-2* 讲案※问题探究、一、简单门电路1.按照输入和输出关系的不同，可以将基本的逻辑门电路分为“与”门、“或”门、“非”门等。

（1）“与”门理解：当几个条件同时具备才能出现某一结果，这些条件与结果之间的关系称为“与”逻辑，具有这种逻辑的电路称为“与”门。

符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当A输入为“0”B输出为“1”或A输入为“1”B输出为“0”时，Y输出为“0”；③当A、B输入都为“1”时，Y输出为“1”。

真值表：“有”用“1”（2）“或”门理解：当几个条件中只要有一个或一个以上具备就能出现某一结果，则这些条件与结果之间的关系称为“或”逻辑，具有这种逻辑的电路称为“或”门。

符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当一个输入“0”另一个输入为“1”时，Y输出为“1”；③当A、B输入都为“1”时，Y输出为“1”。

真值表1（3）“非”门理解：当一种结果出现时，另一种结果一定不出现。

即输出Y是输入A的否定，这就是“非”逻辑，具有这种逻辑的电路称为“非”门。

符号：如图特点：①当A输入为“1”时，Y输出为“0”；②当A输入为“0”时，Y输出为“1”.真值表二、门电路真值表真值表是包含各种可能性在内的逻辑关系表，它包括两部分，一部分是所有输入逻辑变量的各种可能组合；另一部分是相应的输出。

右图是一种具有“与”逻辑功能的门电路。

把开关接通记为1,开关断开记为0,灯亮记为1，灯灭记为0,它的真值表为输入输出A B C Y0 0 0 00 0 1 00 1 0 01 0 0 01 0 1 01 1 0 01 1 1 1例题：如图所示，试判断这是一个什么逻辑门电路。

A、B、C闭合时记“1”，断开时记“0”，Y 灯亮时记“1”，不两记“0”。

试完成下面真值表。

输入输出A B C Y0 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 1解析：由图可知，开关A、B、C只要有一个闭合时，灯泡就亮，所以这个电路满足“或”门电路逻辑。

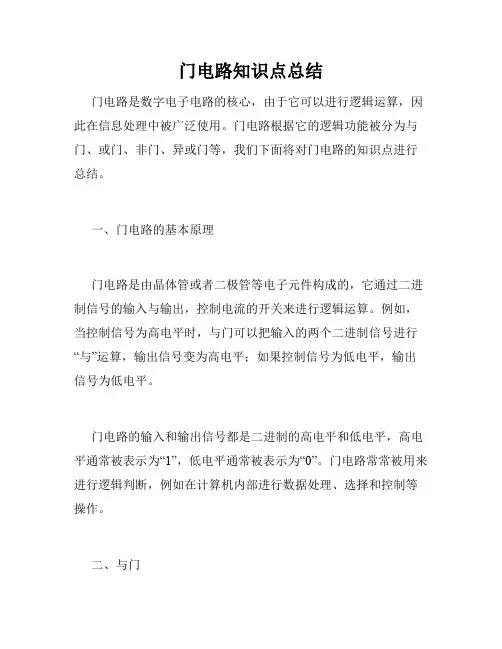

门电路知识点总结门电路是数字电子电路的核心，由于它可以进行逻辑运算，因此在信息处理中被广泛使用。

门电路根据它的逻辑功能被分为与门、或门、非门、异或门等，我们下面将对门电路的知识点进行总结。

一、门电路的基本原理门电路是由晶体管或者二极管等电子元件构成的，它通过二进制信号的输入与输出，控制电流的开关来进行逻辑运算。

例如，当控制信号为高电平时，与门可以把输入的两个二进制信号进行“与”运算，输出信号变为高电平；如果控制信号为低电平，输出信号为低电平。

门电路的输入和输出信号都是二进制的高电平和低电平，高电平通常被表示为“1”，低电平通常被表示为“0”。

门电路常常被用来进行逻辑判断，例如在计算机内部进行数据处理、选择和控制等操作。

二、与门与门是最简单的门电路之一，由两个输入端和一个输出端组成。

当两个输入端都是高电平时，输出端输出高电平；反之，输出端输出低电平。

与门的符号为“∧”。

三、或门或门也是由两个输入端和一个输出端组成，当两个输入端其中一个或两个同时为高电平时，输出端将输出高电平；如果两个输入端同时为低电平，则输出高电平。

或门的符号为“∨”。

四、非门非门只有一个输入端和一个输出端，当输入端为高电平时，输出端输出低电平；反之，当输入端为低电平时，输出端输出高电平。

非门的符号为“¬”。

五、异或门异或门有两个输入端和一个输出端，当两个输入端的电平不一样时，输出端输出高电平；当两个输入端的电平一样时，输出端输出低电平。

异或门的符号为“⊕”。

六、门电路的组合门电路的逻辑运算可以通过组合不同类型的门电路实现。

组合的方式有两种，串联和并联。

串联方式是将门电路按照功能运作的顺序排列，使一个门电路的输出电平作为下一个门电路的输入电平；并联方式是将门电路的输出端连接到同一输出端，输入端通过不同的输入信号进行逻辑运算。

门电路的组合可以构建出逻辑电路，例如加法器、平衡振荡器、计数器等。

逻辑电路具有复杂的逻辑功能，因此在实际应用中被广泛使用。

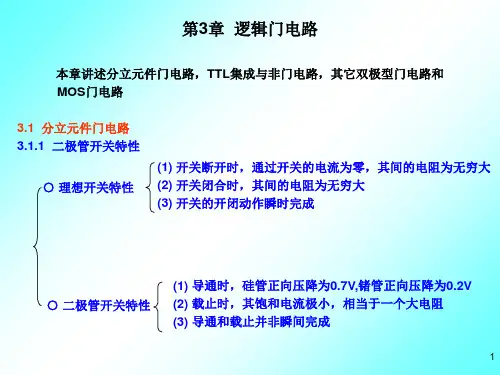

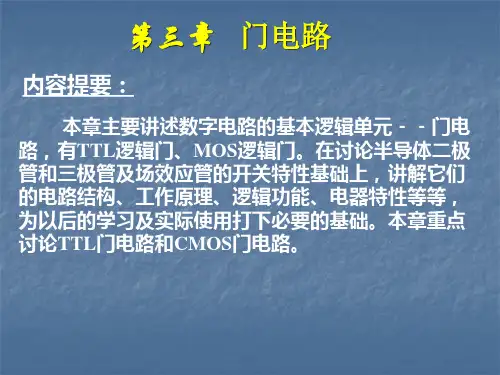

数电第三章门电路知识点总结
数电第三章——门电路
1.杂志半导体特点
在杂质半导体中，多数载流子的浓度主要取决于掺入的杂质浓度；而小数载流子的浓度主要取决于温度。

杂质半导体，无论是N型还是P型，从总体上看，仍然保持着电中性。

2.CMOS与非门
P并N串
3.CMOS或非门
P串N并
4.CMOS传输门
5.三态门
三态分别是导通、截止、高阴态。

是有一个控制端，如果控制端设置为某个值（1或0），会让输入端无论输入什么都是不通的（有些情况是通的，就是状态不改变），这就叫高阻态，在图中由一个三角形表示。

6.TTL与CMOS优缺点
TL电路的优点是开关速度较高，抗干扰能力较强，带负载的能力也比较强，缺点是功耗较大。

CMOS电路具有制造工艺简单、功耗小、输入阻抗高、集成度高、电源电压范国宽等优点，其主要缺点是工作速度稍低，但随着集成工艺的不断改进，CMOS电路的工作速度已有了大幅度的提高。

门电路的基本运用 xcssge@ 一、基本R-S 触发器：1、 /Q Q&A&B/RD /S D/QQ电路图/R D /S D 逻辑符号2、状态表：输入输出/RD /SD Q 0 0 不允许 0 1 0 1 0 1 11保持3、应用：按钮、开关去抖动，见下： （1）未加R-S 触发器时：R+5VUaANGNDUatAN 按下时Ua 不是立即为0，常有若干次跳动后，才变为0 （2）增加R-S 触发器：R-S&A &B/RD/S D/Q QR1R2+5VANA C BDGNDAN 按下时B 、D 闭合，A 、C 断开。

AN 每按一次又松开，Q 端输出一个正脉冲，/Q 端输出一个负脉冲。

（3）单刀双掷开关，增加R-S 触发器：&A &B/RD/S D/QQR1R2+5VK 拨向A 时：Q=0拨向B 时：Q=1KA BGND二、J-K 触发器： 1、逻辑符号：JCP K/QQ/RD/SD 负边沿触发（下跳沿）JCP K/QQ/RD/SD正边沿触发（上跳沿）2、状态表：Jn Kn Qn+1 0 0 不变 0 1 0 1 0 1 11/Qn/RD 为直接清“0”端，/SD 为直接置“1”端，其作用与R-S 触发器类似。

/RD 为低电平或负脉冲时，触发器清“0”，而与CP 、J 、K 端的状态无关，二者不能同时有效。

当J=K=1时，每当CP 有下跳沿或者上跳沿来到时，触发器的输出就翻转一次。

3、应用：（1）分频电路：（2ⁿ分频电路，n 为其级连个数）JCPK/Q1Q1/RD/SDJCP K/Q2Q2/RD/SD+5VCP输出+5V+5V CPQ1Q2负边沿电路：74LS76、74LS112、74HC108、74HC107、74LS114 正边沿电路：74LS109、CD4027（二J-K 触发器） （2）记忆电路：JCP K/Q1Q1/RD/SD1234B1R120MR21M电话线GNDC112U?A406934U?B406956U?C4069CD4069的电源电压为+3VGNDAN RESETGNDCD4027R3+3VD1LEDR4+3V本机电话电话线上无电话使用时，电话线约有48V 的交流电压，经整流后、分压，在R2两端得到约2.4V 的电压。

ttl门电路知识点总结TTL（Transistor-Transistor Logic）门电路是一种广泛应用于数字逻辑电路中的集成电路技术。

TTL门电路具有高逻辑级别的稳定性和可靠性，因此广泛应用于计算机、通信、仪器仪表和工业控制系统等领域。

本文将从TTL门电路的基本原理、种类、特性和应用等方面对TTL门电路的知识点进行总结。

一、TTL门电路的基本原理TTL门电路是利用晶体管进行数字逻辑运算的电路。

TTL门电路的基本原理是利用晶体管的导通和截止状态来表示逻辑“1”和逻辑“0”，从而实现数字信号的逻辑运算。

TTL门电路的基本结构包括输入端、输出端和晶体管等部分。

输入端接收输入信号，输出端输出逻辑结果信号，晶体管是实现逻辑运算的关键器件。

TTL门电路的工作原理是将输入信号送入晶体管，根据输入信号的不同，使晶体管处于导通或者截止状态，从而得到对应的逻辑输出信号。

二、TTL门电路的种类根据不同的逻辑运算功能，TTL门电路可以分为与门、或门、非门、与非门、或非门、异或门和三态门等不同的种类。

其中，与门实现逻辑与运算，或门实现逻辑或运算，非门实现逻辑非运算，与非门实现逻辑与非运算，或非门实现逻辑或非运算，异或门实现逻辑异或运算，三态门实现三态输出。

不同种类的TTL门电路可以根据具体的逻辑运算需求进行选择和应用。

三、TTL门电路的特性1. 功耗低：TTL门电路的功耗比较低，适合于大规模集成电路的应用。

2. 响应速度快：TTL门电路的响应速度较快，适合于数字信号的高速处理。

3. 抗干扰能力强：TTL门电路具有较强的抗干扰能力，适合于工业环境中的应用。

4. 输出电平稳定：TTL门电路的输出电平比较稳定，适合于数字逻辑信号的稳定传输和处理。

四、TTL门电路的应用1. 计算机：TTL门电路广泛应用于计算机的CPU、存储器、接口电路等部分。

2. 通信：TTL门电路广泛应用于通信系统中的数字信号处理、传输和接口电路。

3. 仪器仪表：TTL门电路广泛应用于仪器仪表中的数字信号处理和控制电路。
