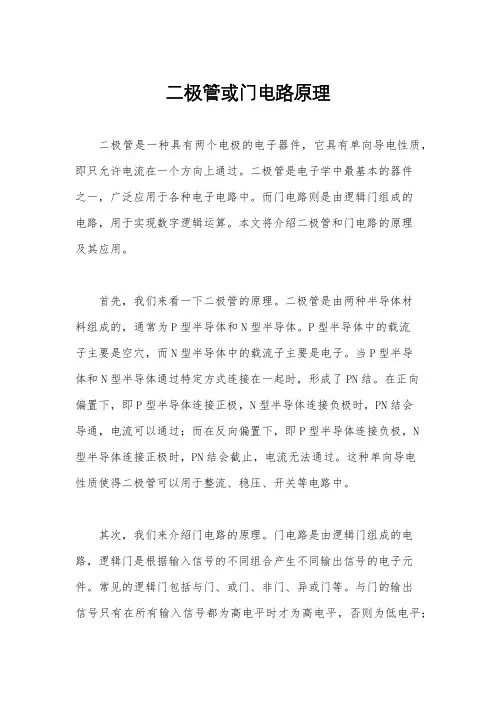

二极管及门和或门电路

二极管或门电路原理二极管是一种具有两个电极的电子器件，它具有单向导电性质，即只允许电流在一个方向上通过。

二极管是电子学中最基本的器件之一，广泛应用于各种电子电路中。

而门电路则是由逻辑门组成的电路，用于实现数字逻辑运算。

本文将介绍二极管和门电路的原理及其应用。

首先，我们来看一下二极管的原理。

二极管是由两种半导体材料组成的，通常为P型半导体和N型半导体。

P型半导体中的载流子主要是空穴，而N型半导体中的载流子主要是电子。

当P型半导体和N型半导体通过特定方式连接在一起时，形成了PN结。

在正向偏置下，即P型半导体连接正极，N型半导体连接负极时，PN结会导通，电流可以通过；而在反向偏置下，即P型半导体连接负极，N型半导体连接正极时，PN结会截止，电流无法通过。

这种单向导电性质使得二极管可以用于整流、稳压、开关等电路中。

其次，我们来介绍门电路的原理。

门电路是由逻辑门组成的电路，逻辑门是根据输入信号的不同组合产生不同输出信号的电子元件。

常见的逻辑门包括与门、或门、非门、异或门等。

与门的输出信号只有在所有输入信号都为高电平时才为高电平，否则为低电平；或门的输出信号只有在所有输入信号都为低电平时才为低电平，否则为高电平；非门的输出信号与输入信号相反；异或门的输出信号只有在输入信号不同时才为高电平，否则为低电平。

通过逻辑门的组合可以实现各种数字逻辑运算，如加法、减法、乘法、除法等。

最后，我们来探讨二极管和门电路的应用。

二极管广泛应用于整流电路中，将交流电转换为直流电；稳压电路中，保持电压稳定；开关电路中，控制电路的通断。

而门电路则广泛应用于数字电子系统中，如计算机、微处理器、数字信号处理器等，用于实现各种逻辑运算和控制。

综上所述，二极管和门电路是电子学中非常重要的元件和电路。

了解其原理和应用对于理解电子电路和数字逻辑运算非常重要。

希望本文的介绍能够帮助读者更好地理解二极管和门电路的原理及其应用。

门电路——用以实现各种基本逻辑关系的电子电路正逻辑——用1 表示高电平、用0 表示低电平负逻辑——用0 表示高电平、用1 表示低电子的情况。

2.2 分立元件门电路2.2.1 二极管的开关特性图2.2.1二极管静态开关电路及其等效电路(a)电路图(b) 输入高电平时的等效电路(c)输入低电平时的等效电路二、动态开关特性在高速开关电路中，需要了解二极管导通与截止间的快速转换过程。

图２.２.２二极管动态开关特性(a)电路图(b)输入脉冲电压波形(c)实际电流波形当输入电压U I由正值U F跃变为负值U R的瞬间，V D并不能立刻截止，而是在外加反向电压U R作用下，产生了很大的反向电流I R，这时i D＝I R≈- U R／R ，经一段时间t rr后二极管V D才进人截止状态，如图3. 2. 3 (c) 所示。

通常将t rr称作反向恢复时间。

产生t rr的主要原因是由于二极管在正向导通时，P 区的多数载流子空穴大量流入N 区，N 区的多数载流子电子大量流入P 区，在P 区和N 区中分别存储了大量的电子和空穴，统称为存储电荷。

当U I由U F跃变为负值U R 时，上述存储电荷不会立刻消失，在反向电压的作用下形成了较大的反向电流I R ，随着存储电荷的不断消散，反向电流也随之减少，最终二极管V D转为截止。

当二极管V D由截止转为导通时，在P 区和N 区中积累电荷所需的时间远比t rr小得多，故可以忽略。

2. 2. 2 三极管的开关特性一、静态开关特性及开关等效电路2. 3.1 二极管门电路一、二极管与门电路图２.３.１二极管与门的工作原理二、二极管或门电路图２.３.２二极管或门的工作原理(a)电路图(b)逻辑符号(c)工作波形表2.3.1 或门输入和输出的逻辑电平表2.3.2 或门的真值表2.3.2 三极管非门电路图２.３.３三极管非门的工作原理(a)电路图(b)逻辑符号(c)工作波形表 2.3.3 非门的真值表２.３.３组合逻辑门电路图２.３.４与非门电路及其逻辑符号(a)电路图(b)逻辑符号二、或非门电路列出其真值表图2.3.5 或非门电路及其逻辑符号(a)电路图(b)逻辑符号2 . 4 . 1 TTL 与非门内部电路只需了解原理，外部特性要掌握。

第二章逻辑门电路为了正确而有效地使用集成逻辑门电路，还必须对组件内部电路特别是对它的外部特性有所了解。

本章将揭开黑匣的奥秘，讲述几种通用的集成逻辑门电路，如BJT-BJT逻辑门电路（TTL）、射极耦合逻辑门电路（ECL）和金属-氧化物-半导体互补对称逻辑门电路（CMOS）。

在学习上述各种电路的逻辑功能和特性前首先必须熟悉开关器件的开关特性，这是门电路的工作基础。

但在分析门电路时，将着重它们的逻辑功能和外特性，对其内部电路，只作一般介绍。

第一节二极管的开关特性一般而言，开关器件具有两种工作状态：第一种状态被称为接通，此时器件的阻抗很小，相当于短路；第二种状态是断开，此时器件的阻抗很大，相当于开路。

在数字系统中，晶体管基本上工作于开关状态。

对开关特性的研究，就是具体分析晶体管在导通和截止之间的转换问题。

晶体管的开关速度可以很快，可达每秒百万次数量级，即开关转换在微秒甚至纳秒级的时间内完成。

二极管的开关特性表现在正向导通与反向截止这样两种不同状态之间的转换过程。

二极管从反向截止到正向导通与从正向导通到反向截止相比所需的时间很短，一般可以忽略不计，因此下面着重讨论二极管从正向导通到反向截止的转换过程。

一、二极管从正向导通到截止有一个反向恢复过程在上图所示的硅二极管电路中加入一个如下图所示的输入电压。

在0―t1时间内，输入为+V F，二极管导通，电路中有电流流通。

设V D为二极管正向压降（硅管为0.7V左右），当V F远大于V D时，V D可略去不计，则在t1时，V1突然从+V F变为-V R。

在理想情况下，二极管将立刻转为截止，电路中应只有很小的反向电流。

但实际情况是，二极管并不立刻截止，而是先由正向的I F变到一个很大的反向电流I R=V R／R L，这个电流维持一段时间t S后才开始逐渐下降，再经过t t后，下降到一个很小的数值0.1I R，这时二极管才进人反向截止状态，如下图所示。

通常把二极管从正向导通转为反向截止所经过的转换过程称为反向恢复过程。

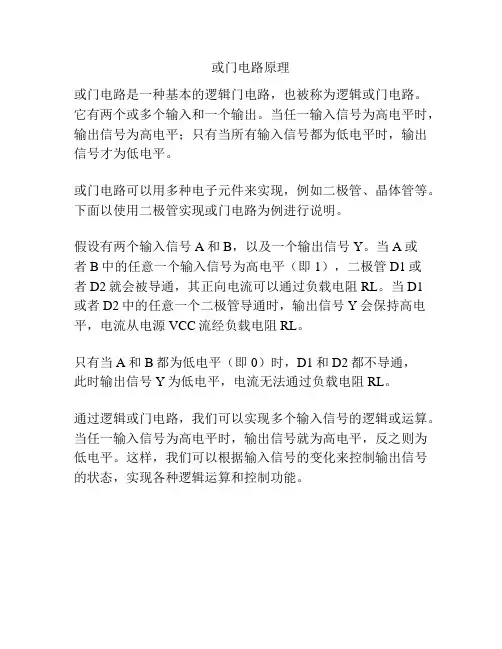

或门电路原理
或门电路是一种基本的逻辑门电路，也被称为逻辑或门电路。

它有两个或多个输入和一个输出。

当任一输入信号为高电平时，输出信号为高电平；只有当所有输入信号都为低电平时，输出信号才为低电平。

或门电路可以用多种电子元件来实现，例如二极管、晶体管等。

下面以使用二极管实现或门电路为例进行说明。

假设有两个输入信号A和B，以及一个输出信号Y。

当A或
者B中的任意一个输入信号为高电平（即1），二极管D1或
者D2就会被导通，其正向电流可以通过负载电阻RL。

当D1
或者D2中的任意一个二极管导通时，输出信号Y会保持高电平，电流从电源VCC流经负载电阻RL。

只有当A和B都为低电平（即0）时，D1和D2都不导通，
此时输出信号Y为低电平，电流无法通过负载电阻RL。

通过逻辑或门电路，我们可以实现多个输入信号的逻辑或运算。

当任一输入信号为高电平时，输出信号就为高电平，反之则为低电平。

这样，我们可以根据输入信号的变化来控制输出信号的状态，实现各种逻辑运算和控制功能。

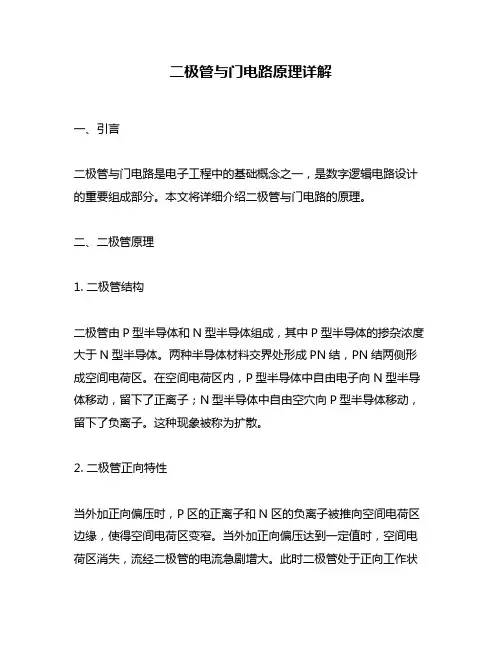

二极管与门电路原理详解一、引言二极管与门电路是电子工程中的基础概念之一，是数字逻辑电路设计的重要组成部分。

本文将详细介绍二极管与门电路的原理。

二、二极管原理1. 二极管结构二极管由P型半导体和N型半导体组成，其中P型半导体的掺杂浓度大于N型半导体。

两种半导体材料交界处形成PN结，PN结两侧形成空间电荷区。

在空间电荷区内，P型半导体中自由电子向N型半导体移动，留下了正离子；N型半导体中自由空穴向P型半导体移动，留下了负离子。

这种现象被称为扩散。

2. 二极管正向特性当外加正向偏压时，P区的正离子和N区的负离子被推向空间电荷区边缘，使得空间电荷区变窄。

当外加正向偏压达到一定值时，空间电荷区消失，流经二极管的电流急剧增大。

此时二极管处于正向工作状态。

3. 二极管反向特性当外加反向偏压时，P区的正离子和N区的负离子被吸引到空间电荷区中心，使得空间电荷区变宽。

当外加反向偏压达到一定值时，空间电荷区宽度增大到一定程度，出现击穿现象。

此时二极管处于反向工作状态。

三、与门电路原理1. 与门电路结构与门电路由两个输入端和一个输出端组成。

当两个输入端都为高电平时，输出端为高电平；否则输出端为低电平。

2. 与门电路实现原理与门的实现原理基于二极管的正向特性。

当两个输入端都为高电平时，两个二极管均处于正向工作状态，输出端获得正向偏压；否则至少有一个二极管处于反向工作状态，输出端获得反向偏压。

3. 与门的扩展可以通过串联多个与门实现多位数比较或逻辑运算等复杂功能。

同时也可以通过改变输入信号的类型（如模拟信号）来实现更多应用。

四、总结本文详细介绍了二极管和与门电路的原理。

了解这些基础概念对于数字逻辑设计和其他相关领域的工程师来说都是必要的。

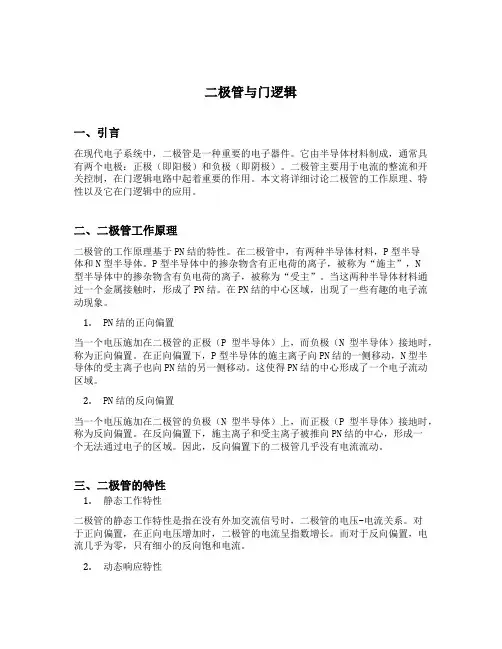

二极管与门逻辑一、引言在现代电子系统中，二极管是一种重要的电子器件。

它由半导体材料制成，通常具有两个电极：正极（即阳极）和负极（即阴极）。

二极管主要用于电流的整流和开关控制，在门逻辑电路中起着重要的作用。

本文将详细讨论二极管的工作原理、特性以及它在门逻辑中的应用。

二、二极管工作原理二极管的工作原理基于PN结的特性。

在二极管中，有两种半导体材料，P型半导体和N型半导体。

P型半导体中的掺杂物含有正电荷的离子，被称为“施主”，N型半导体中的掺杂物含有负电荷的离子，被称为“受主”。

当这两种半导体材料通过一个金属接触时，形成了PN结。

在PN结的中心区域，出现了一些有趣的电子流动现象。

1.PN结的正向偏置当一个电压施加在二极管的正极（P型半导体）上，而负极（N型半导体）接地时，称为正向偏置。

在正向偏置下，P型半导体的施主离子向PN结的一侧移动，N型半导体的受主离子也向PN结的另一侧移动。

这使得PN结的中心形成了一个电子流动区域。

2.PN结的反向偏置当一个电压施加在二极管的负极（N型半导体）上，而正极（P型半导体）接地时，称为反向偏置。

在反向偏置下，施主离子和受主离子被推向PN结的中心，形成一个无法通过电子的区域。

因此，反向偏置下的二极管几乎没有电流流动。

三、二极管的特性1.静态工作特性二极管的静态工作特性是指在没有外加交流信号时，二极管的电压-电流关系。

对于正向偏置，在正向电压增加时，二极管的电流呈指数增长。

而对于反向偏置，电流几乎为零，只有细小的反向饱和电流。

2.动态响应特性二极管的动态响应特性是指在有外加交变电压信号时，二极管的响应情况。

当正向电压为正半周时，电流正向导通；当正向电压为负半周时，电流反向截至。

这表明二极管可以将交变电压转换为单向电流。

四、二极管的应用1.整流器由于二极管的整流特性，它常被用作整流器，将交流电转换为直流电。

在整流电路中，二极管只允许电流沿一个方向通过，阻止反向电流的流动。

2.开关控制器二极管还可用于控制电路的开关。

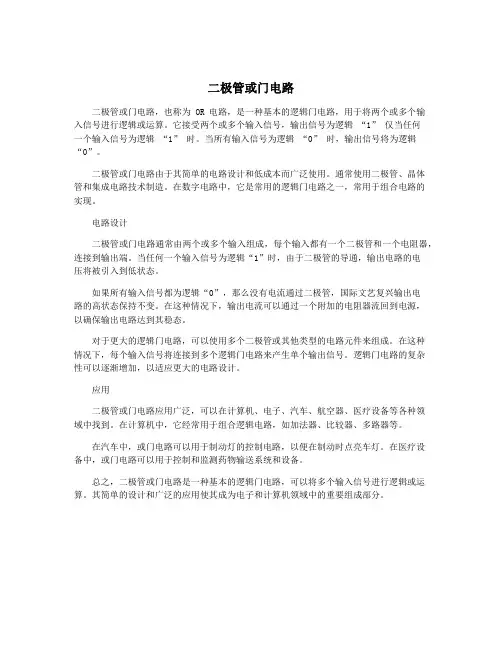

二极管或门电路二极管或门电路，也称为 OR 电路，是一种基本的逻辑门电路，用于将两个或多个输入信号进行逻辑或运算。

它接受两个或多个输入信号，输出信号为逻辑“1” 仅当任何一个输入信号为逻辑“1” 时。

当所有输入信号为逻辑“0” 时，输出信号将为逻辑“0”。

二极管或门电路由于其简单的电路设计和低成本而广泛使用。

通常使用二极管、晶体管和集成电路技术制造。

在数字电路中，它是常用的逻辑门电路之一，常用于组合电路的实现。

电路设计二极管或门电路通常由两个或多个输入组成，每个输入都有一个二极管和一个电阻器，连接到输出端。

当任何一个输入信号为逻辑“1”时，由于二极管的导通，输出电路的电压将被引入到低状态。

如果所有输入信号都为逻辑“0”，那么没有电流通过二极管，国际文艺复兴输出电路的高状态保持不变。

在这种情况下，输出电流可以通过一个附加的电阻器流回到电源，以确保输出电路达到其稳态。

对于更大的逻辑门电路，可以使用多个二极管或其他类型的电路元件来组成。

在这种情况下，每个输入信号将连接到多个逻辑门电路来产生单个输出信号。

逻辑门电路的复杂性可以逐渐增加，以适应更大的电路设计。

应用二极管或门电路应用广泛，可以在计算机、电子、汽车、航空器、医疗设备等各种领域中找到。

在计算机中，它经常用于组合逻辑电路，如加法器、比较器、多路器等。

在汽车中，或门电路可以用于制动灯的控制电路，以便在制动时点亮车灯。

在医疗设备中，或门电路可以用于控制和监测药物输送系统和设备。

总之，二极管或门电路是一种基本的逻辑门电路，可以将多个输入信号进行逻辑或运算。

其简单的设计和广泛的应用使其成为电子和计算机领域中的重要组成部分。

第三节基本逻辑门电路基本逻辑运算有与、或、非运算，对应的基本逻辑门有与、或、非门。

本节介绍简单的二极管门电路和BJT反相器（非门）,作为逻辑门电路的基础。

用电子电路来实现逻辑运算时，它的输入、输出量均为电压（以Ｖ为单位）或电平（用１或０表示）。

通常将门电路的输入量作为条件，输出量作为结果。

一、二极管与门及或门电路1.与门电路当门电路的输入与输出量之间能满足与逻辑关系时，则称这样的门电路为与门电路。

下图表示由半导体二极管组成的与门电路，右边为它的代表符号。

图中A、B、C为输入端，L为输出端。

输入信号为+5V或0V。

下面分析当电路的输入信号不同时的情况：（1）若输入端中有任意一个为0时，例如V A=0V，而V A=V B=+5V时，D1导通，从而导致L点的电压V L被钳制在0V。

此时不管D2、D3的状态如何都会有V L≈0V （事实上D2、D3受反向电压作用而截止）。

由此可见，与门几个输入端中，只有加低电压输入的二极管才导通，并把L钳制在低电压（接近0V），而加高电压输入的二极管都截止。

（2）输入端A、B、C都处于高电压+5V ，这时，D1、D2、D3都截止，所以输出端L点电压V L=+V CC，即V L=+5V。

如果考虑输入端的各种取值情况，可以得到下表输入(V)输出(V)V A V B V C V L0 0 +5 +5 +5 +5+5+5+5+5+5+5+5+5+5将表中的+5V用1代替，则可得到真值表：A B C L0 0 1 1 1 10111111111由表中可见该门电路满足与逻辑关系，所以这是一种与门。

输入变量A、B、C与输出变量L只间的关系满足逻辑表达式。

2.或门电路对上图所示电路可做如下分析：（1）输入端A、B、C都为0V时，D1、D2、D3两端的电压值均为0V，因此都处于截止状态，从而V L=0V；（2）若A、B、C中有任意一个为+5V，则D1、D2、D3中有一个必定导通。

我们注意到电路中L点与接地点之间有一个电阻，正是该电阻的分压作用，使得V L处于接近+5V的高电压（扣除掉二极管的导通电压），D2、D3受反向电压作用而截止，这时 V L≈+5V。
