箱体类零件加工工艺及常用工艺装备

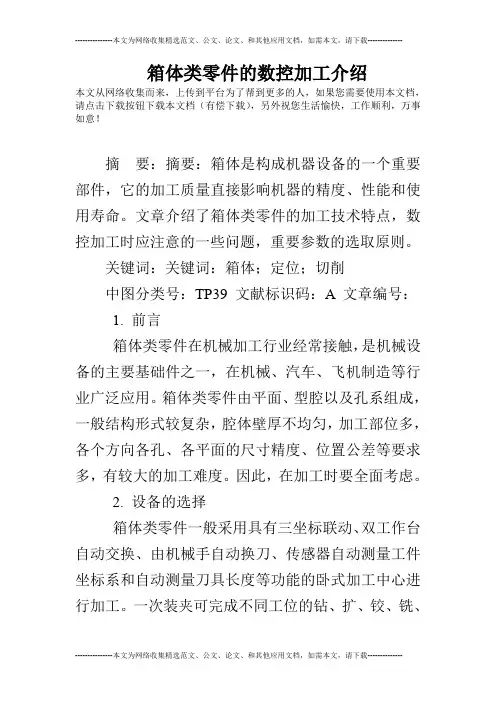

箱体类零件的数控加工介绍本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事如意！摘要：摘要：箱体是构成机器设备的一个重要部件，它的加工质量直接影响机器的精度、性能和使用寿命。

文章介绍了箱体类零件的加工技术特点，数控加工时应注意的一些问题，重要参数的选取原则。

关键词：关键词：箱体；定位；切削中图分类号：TP39 文献标识码：A 文章编号：1. 前言箱体类零件在机械加工行业经常接触，是机械设备的主要基础件之一，在机械、汽车、飞机制造等行业广泛应用。

箱体类零件由平面、型腔以及孔系组成，一般结构形式较复杂，腔体壁厚不均匀，加工部位多，各个方向各孔、各平面的尺寸精度、位置公差等要求多，有较大的加工难度。

因此，在加工时要全面考虑。

2. 设备的选择箱体类零件一般采用具有三坐标联动、双工作台自动交换、由机械手自动换刀、传感器自动测量工件坐标系和自动测量刀具长度等功能的卧式加工中心进行加工。

一次装夹可完成不同工位的钻、扩、铰、铣、攻丝等工序。

3.一般性技术要求孔的尺寸精度与表面粗糙度要求，保证安装在孔内的轴或轴承的回转精度；平面的平面度、垂直度和平行度要求，保证装配后整机的接触面刚度、导向面的定位精度和密封等作用。

箱体类零件加工的主要问题是平面和孔，主要体现在：孔的尺寸精度、孔与孔之间精度、孔与平面位置精度。

4. 确定定位基准粗基准的确定是否合理，直接影响到各加工表面加工余量的分配，以及加工表面和不加工表面相互关系。

箱体上孔与孔、孔与平面、平面与平面之间都有较高的尺寸精度、位置精度要求。

为保证重要加工面的余量均匀，应选择重要加工面为粗基准，因此选择孔作为粗基准。

这样切削量始终均匀，能获得较高的加工精度。

只有在金属切除厚度相同的情况下，已加工表面才具有相近的物理性能。

箱体类零件加工精基准通常遵循基准重合原则，既选择加工基准与设计基准重合的方法。

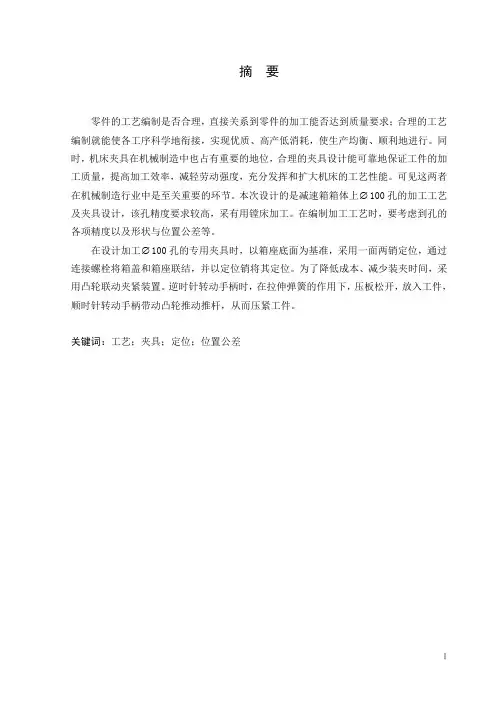

ABSTRACT
The preparation of parts of the process is reasonable, directly related to the machining quality requirements can be met; reasonable preparation process will enable the convergence of scientific processes to achieve high-quality, high-yield low, so that the production of a balanced, smoothly. At the same time, in the machinery manufacturing fixture also occupy an important position, reasonable and reliable fixture design can guarantee the quality of the workpiece processing, improve processing efficiency, reduce labor intensity and give full play to the technology and the expansion of machine tool performance. Can be seen both in the machinery manufacturing industry is vital link. The design of the deceleration box box holes 100 and fixture design process, the holes require a higher precision, boring process mining useful. In the preparation process, it is necessary to take into account the pore shape and location accuracy, as well as tolerance and so on.

对于大型箱体零件来说,由于镗模的尺寸庞 大笨重,给制造和使用带来了困难,故很少采 用。
用镗模加工孔系,既可以在通用机床上 加工,也可以在专用机床或组合机床上加工。
二、同轴孔系的加工
在中批以上生产中,一般采用镗模加工同 轴孔系,其同轴度由镗模保证;当采用精密刚 性主轴组合机床从两头同时加工同轴线的 各孔时,其同轴度则由机床保证,可达 0. 01 mm。
当卧式铣镗床的工作台90°对准装置精 度很低时,可用心棒与百分表找正法进行 。 即在加工好的孔中插人心棒,然后将工作台 转90°,揺动工作台用百分表找正,如图10-8 所示 。
箱体上如果有交叉孔存在,则应将精度要 求高或表面粗糙度小的孔先全部加工好,然 后再加工另外与之相交叉的孔。
四、孔系加工的自动化
该方法加工孔系不易出差错, 找正迅速,孔距 精度可达±0. 05 mm,工艺装备也不太复杂, 常用于加工大型箱体的孔系 。
2.用镗模加工孔系
如图 10-5所示,工件装夹在镗模上,镗杆被 支承在镗模的导套里,由导套引导镗杆在工件 上的正确位置镗孔。 镗杆与机床主轴多采用
浮动连接,机床精度对孔系的加工精度影响较 小,孔距精度主要取决于镗模,因而可以在精度 较低的机床上加工出精度较高的孔系 。 同时,ห้องสมุดไป่ตู้镗杆刚度大大地提高,有利于采用多刀同时切 削;定位夹紧迅速,不需找正,生产效率高。
( 3 ) 采用调头镗法 当箱体壁相距较远时,宜采 用调头镗法 。 即在工件的一次安装中,当箱 体一端的孔加工完后,将工作台回转 180°, 再加工箱体另一端的同轴线孔 。 掉头镗不
用夹具和长刀杆,准备周期短,镗杆悬伸长度 短,刚度好;但需要调整工作台的回转误差和 掉头后主轴应处于的正确位置,比较麻烦,又 费时。 掉头镗的调整方法如下:

摘要曲轴箱是一种典型的箱体零件，它的作用是容纳和支承其内的所有零部件，保证它们相互间的正确位置，使彼此之间能协调地运转和工作。

曲轴箱的分割面与轴承孔，箱盖左右两侧缸孔精度要求较高，因此在安排工艺过程时，就需要把各主要表面及孔的粗精加工工序分开。

在制定曲轴箱工艺过程中，还确定了切削参数，工时定额，并填写了工序卡片。

分别设计了一套钻联接孔的钻模与镗轴承孔的镗模，并进行了定位误差分析。

关键词：工艺过程，切削用量，工时定额，专用夹具，定位误差分析ABSTRACTCrankcase is a typical box part, its role is to hold and all the parts inside the bearing to ensure the correct position between them, so that better coordination to operate and work. Split the crankcase and the bearing bore surface, the to major rough surface and hole finishing operations separately. In the development process in the crankcase, but also to determine the cutting parameters, fixed working hours, and fill a process card. Were designed a drill hole jig join bearing hole boring and boring model, and location error analysis carried out.Keywords:Process, cutting the amount of fixed working hours, special fixtures, positioning error analysis.目 录1绪论---------------------------------------------------------------------------------------------------------------------1 2曲轴箱结构特点分析-----------------------------------------------------------------------------------------22.1曲轴箱的结构特点----------------------------------------------------------------------------------------------22.2曲轴箱的图样分析----------------------------------------------------------------------------------------------22.3生产纲领的计算--------------------------------------------------------------------------------------------------42.4确定毛坯的制造形式-------------------------------------------------------------------------------------------42.5零件材料的选择--------------------------------------------------------------------------------------------------4 3拟定曲轴箱加工工艺路线---------------------------------------------------------------------------------63.1定位基准的选择原则---------------------------------------------------------------------------------------63.2切削用量的选择原则-------------------------------------------------------------------------------------63.3曲轴箱的机械加工工艺分析-------------------------------------------------------------------------------73.4曲轴箱加工工艺路线的比较与确定----------------------------------------------------------------------7 4毛坯尺寸、机械加工余量和工序尺寸的确定-------------------------------------------------114.1曲轴箱箱盖-------------------------------------------------------------------------------------------------------114.2曲轴箱箱体-------------------------------------------------------------------------------------------------------124.3曲轴箱--------------------------------------------------------------------------------------------------------------13 5确定切削参数和工时定额的计算-------------------------------------------------------------------145.1 铣箱盖上平面--------------------------------------------------------------------------------------------------145.2 铣箱盖分割面--------------------------------------------------------------------------------------------------175.3 磨削箱盖分割面-----------------------------------------------------------------------------------------------205.4 钻12x Φ16mm 联接孔，锪12x Φ32mm 凸台----------------------------------------------------------215.5 钻.攻2xM8螺纹孔--------------------------------------------------------------------------------------------245.6 粗铣箱体底平面-----------------------------------------------------------------------------------------------265.7 铣箱体分割面--------------------------------------------------------------------------------------------------285.8 精铣箱体底平面-----------------------------------------------------------------------------------------------305.9 钻4x Φ18mm 孔,锪4x Φ40mm 凸台----------------------------------------------------------------------325.10钻12x Φ16mm 联接孔，锪12x Φ32mm 凸台------------------------------------------------------------345.11锪平面，钻.攻3xM6螺纹--------------------------------------------------------------------------------375.12磨削分割面-----------------------------------------------------------------------------------------------------405.13粗镗曲轴箱Φmm 035.00100+轴承孔----------------------------------------------------------------------415.14精镗曲轴箱Φmm 035.00100+轴承孔----------------------------------------------------------------------425.15镗曲轴箱两侧Φmm 035.00100+缸孔----------------------------------------------------------------------425.16铣箱盖上斜面--------------------------------------------------------------------------------------------------445.17钻.攻缸孔端面上螺纹孔----------------------------------------------------------------------------------455.18钻.攻轴承孔端面上螺纹孔-------------------------------------------------------------------------------48 6专用夹具的设计-----------------------------------------------------------------------------------------------516.1专用钻12x Φ16mm 联接孔钻模的设计------------------------------------------------------------------516.2专用镗Φmm 035.00100 轴承孔镗模的设计--------------------------------------------------------------537结论-------------------------------------------------------------------------------------------------------------------59 参考文献--------------------------------------------------------------------------------------------------------------60 致谢----------------------------------------------------------------------------------------------------------------------611.绪论箱体类零件是箱体类零部件装配时的基础零件，它的作用是容纳和支承其内的所有零部件，并保证它们相互间的正确位置，使彼此之间能协调地运转和工作。
