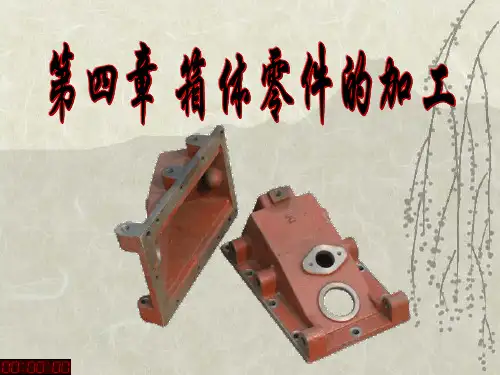

第四章《箱体类零件的加工方法》

箱体类零件加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!箱体类零件加工工艺流程箱体类零件的加工工艺流程一般包括以下步骤：一、粗加工阶段1.1 粗铣主要平面，去除铸件表面硬皮和凹凸不平1.2 粗铣孔，为精加工提供稳定基准二、精加工阶段2.1 精铣主要平面，达到尺寸精度和表面粗糙度要求2.2 精铣孔，达到尺寸精度和形状精度要求三、钻孔阶段3.1 钻定位孔，为后续工序提供定位基准3.2 钻其他孔，包括螺钉孔、销孔等四、铰孔阶段4.1 铰基准孔，提高孔的尺寸精度4.2 铰其他孔，达到更高的尺寸精度要求五、磨孔阶段5.1 磨基准孔，达到更高的尺寸精度和表面粗糙度要求5.2 磨其他孔，包括轴承孔、定位孔等六、其他工序6.1 镗孔，用于加工大孔和深孔6.2 刨孔，用于加工端面与孔的垂直度要求较高的孔总结：箱体类零件的加工工艺流程应遵循先面后孔的原则，分阶段进行粗加工和精加工，并采取相应的工艺措施，以保证零件的加工质量。

箱体类零件的加工工艺过程1.设计环节：2.材料选择：根据箱体的使用环境和要求，选择适合的材料进行加工。

常用的箱体材料包括钢铁、铝合金和塑料等。

钢铁材料在强度和耐磨性上具有优势，适用于要求较高的工作环境；铝合金材料具有耐腐蚀性和良好的导热性能，适用于一些特殊工作环境；塑料材料具有轻质、绝缘和成本低等优点，适用于一些要求较低的环境。

3.数控加工：箱体的加工主要采用数控加工设备进行。

数控加工包括切削加工和非切削加工两部分。

切削加工包括铣削、车削、钻削和磨削等工艺，通过对箱体进行切削处理得到所需的形状和尺寸。

非切削加工包括冲击、折弯和焊接等工艺，通过这些工艺加工箱体的形状和接缝。

4.表面处理：为了提高箱体的表面质量和使用寿命，需要进行表面处理。

表面处理包括除锈、抛光、喷涂和镀膜等工艺。

除锈可以采用化学抛光、机械抛光和电解除锈等方法，去除箱体表面的氧化物和污垢。

抛光可以使用机械或化学方法，提高箱体表面的光洁度和光亮度。

喷涂可以选择适合的底漆和面漆进行，增加箱体的美观性和耐腐蚀性。

镀膜可以采用电镀或喷塑等方法，增加箱体的抗氧化性和耐腐蚀性。

5.装配：经过数控加工和表面处理的箱体零件可以进行装配。

装配包括将各个零件按照设计图纸上的要求进行组装，并使用螺栓、铆钉或焊接等方式进行固定。

在装配过程中，需要确保各个零件的配合尺寸和工艺要求，保证箱体的稳固性和密封性。

总结：箱体类零件的加工工艺过程包括设计、材料选择、数控加工、表面处理和装配等环节。

设计需要考虑箱体的承载能力、安全性和外观等要求，并制作详细的设计图纸。

材料选择需根据使用环境和要求确定合适的材料。

数控加工采用切削和非切削工艺，得到所需的形状和尺寸。

表面处理通过除锈、抛光、喷涂和镀膜等工艺，提高箱体的表面质量和使用寿命。

最后，通过装配将各个零件组装到一起，并固定好，完成箱体的制作。

箱体类零件的加工一、箱体零件概述箱体类零件通常作为箱体部件装配时的基准零件。

它将一些轴、套、轴承和齿轮等零件装配起来，使其保持正确的相互位置关系，以传递转矩或改变转速来完成规定的运动。

因此，箱体类零件的加工质量对机器的工作精度、使用性能和寿命都有直接的影响。

箱体零件结构特点：多为铸造件，结构复杂，壁薄且不均匀，加工部位多，加工难度大。

箱体零件的主要技术要求：轴颈支承孔孔径精度及相互之间的位置精度，定位销孔的精度与孔距精度；主要平面的精度；表面粗糙度等。

箱体零件材料及毛坯：箱体零件常选用灰铸铁，汽车、摩托车的曲轴箱选用铝合金作为曲轴箱的主体材料，其毛坯一般采用铸件，因曲轴箱是大批大量生产，且毛坯的形状复杂，故采用压铸毛坯，镶套与箱体在压铸时铸成一体。

压铸的毛坯精度高，加工余量小，有利于机械加工。

为减少毛坯铸造时产生的残余应力，箱体铸造后应安排人工时效。

二、箱体类零件工艺过程特点分析下面我们以某减速箱为例说明箱体类零件的加工。

1．箱体类零件特点一般减速箱为了制造与装配的方便，常做成可剖分的，如图6-6所示，这种箱体在矿山、冶金和起重运输机械中应用较多。

剖分式箱体也具有一般箱体结构特点，如壁薄、中空、形状复杂，加工表面多为平面和孔。

减速箱体的主要加工表面可归纳为以下三类：⑴主要平面箱盖的对合面和顶部方孔端面、底座的底面和对合面、轴承孔的端面等。

90H7）及孔内环槽等。

⌝150H7、⌝⑵主要孔轴承孔⑶其它加工部分联接孔、螺孔、销孔、斜油标孔以及孔的凸台面等。

2．工艺过程设计应考虑的问题根据减速箱体可剖分的结构特点和各加工表面的要求，在编制工艺过程时应注意以下问题：⑴加工过程的划分整个加工过程可分为两大阶段，即先对箱盖和底座分别进行加工，然后再对装合好的整个箱体进行加工——合件加工。

为保证效率和精度的兼顾，就孔和面的加工还需粗精分开；⑵箱体加工工艺的安排安排箱体的加工工艺，应遵循先面后孔的工艺原则，对剖分式减速箱体还应遵循组装后镗孔的原则。

第四章《箱体类零件的加工方法》介绍一、箱体类零件的特点与分类箱体类零件通常具有如下特点：1.形状复杂，内外尺寸精度要求高；2.加工难度大，工序繁多；3.使用范围广，应用领域多样。

箱体类零件根据其结构和用途可以分为：金属箱体零件、塑料箱体零件、复合材料箱体零件等。

二、加工过程的步骤箱体类零件的加工过程通常包括以下几个步骤：1.确定工艺路线：根据零件的结构和加工要求，制定出适合的工艺路线；2.制定工艺文件：包括工艺卡、工艺图、工艺文件等；3.准备加工设备和工具：确保加工设备和工具的完好性和准备充分；4.进行加工操作：根据工艺路线和工艺文件进行加工操作，包括切削、冲压、焊接、钻孔等；5.进行加工中间检验：在加工过程中，适时进行检验，确保加工质量；6.进行装配操作：根据零件的要求进行装配操作，包括装配焊接、螺栓固定等；7.进行最终检验：在完成装配后进行最终检验，确保产品质量；8.进行后续处理：根据零件要求进行后续处理，包括表面处理、防腐处理等。

三、常用的加工设备与工具在箱体类零件的加工过程中，常用的加工设备和工具包括：1.数控机床：包括数控铣床、数控车床等，用于进行零件的切削加工；2.冲压设备：包括冲床、剪板机等，用于进行零件的冲压加工；3.焊接设备：包括电弧焊、气体保护焊等，用于进行零件的焊接加工；4.钻孔设备：包括立式钻床、卧式钻床等，用于进行零件的钻孔加工；5.装配工具：包括螺栓、螺母、螺丝刀等，用于进行零件的装配操作。

四、加工工艺与注意事项在进行箱体类零件的加工过程中，需要遵循以下加工工艺与注意事项：1.合理安排工艺路线：根据零件的结构和加工要求，选择合适的工艺路线，确保加工工艺的合理性和可行性；2.保证加工精度：根据零件的要求，合理选择加工设备和工具，确保加工精度的达到要求；3.注重加工过程中的检验与控制：在加工过程中，要适时进行检验，发现问题及时修正，确保加工质量；4.注意安全操作：在加工过程中，要注意操作人员的安全，确保加工过程的安全性；5.合理利用材料和工具：在加工过程中，要合理利用材料和工具，降低生产成本，提高生产效率；6.严格质量检验：在完成零件的加工和装配之后，要进行严格的质量检验，确保产品的质量。

箱体类零件的加工工艺分析首先，箱体类零件的加工工艺应该包括以下几个方面：1.零件设计：在进行箱体类零件的加工之前，首先需要对零件进行设计。

设计应考虑到零件的功能和形状，以及材料的选择。

设计的目的是使零件在使用过程中具有足够的强度和刚度，并且能够满足使用的要求。

2.材料准备：选择适当的材料是箱体类零件加工的重要一步。

常见的箱体类零件材料有铝合金、不锈钢和钢板等。

根据零件的功能和使用要求选择材料，并进行原材料的采购和切割。

一般来说，为了确保箱体类零件的精度和质量，要选择均匀性好、强度高的材料进行加工。

3.工艺规划：根据零件的形状和加工要求，制定合理的工艺路线和顺序。

包括车削、铣削、钻削、折弯、冲压、焊接等工艺。

对于复杂的零件，可以使用CAD/CAM辅助设计制造，提高加工的效率和质量。

在工艺规划中，还需要确定零件的夹持方案和加工刀具选择，以提高加工的精度和效率。

4.加工工艺：根据工艺规划，进行相应的加工工艺。

具体的加工工艺包括车削、铣削、钻削、折弯、冲压、焊接等。

在进行加工时，需要注意保持工艺参数的稳定性，并及时检查加工质量，保证零件的精度和表面质量。

5.表面处理：为了提高箱体类零件的外观和耐腐蚀性，通常需要进行表面处理。

常见的表面处理方法有喷涂、镀铬、阳极氧化等。

表面处理的选择应根据零件的材料和使用环境来确定，以保证零件的耐用性和外观要求。

以上是对箱体类零件加工工艺的分析。

在进行箱体类零件加工时，需要注意材料选择和设计合理性，确定合适的加工工艺和工艺参数，进行良好的加工控制和质量检查。

通过合理的加工工艺，可以保证箱体类零件的精度和质量，提高产品的竞争力和市场占有率。

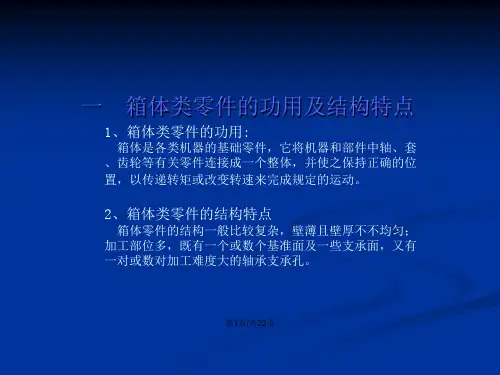

箱体零件的加工工艺一、概述1箱体零件的功用与结构特点箱体是机器的基础零件，它将机器中有关部件的轴、套、齿轮等相关零件连接成一个整体，并使之保持正确的相互位置，以传递转矩或改变转速来完成规定的运动。

故箱体的加工质量，直接影响到机器的性能、精度和寿命。

箱体类零件的结构复杂，壁薄且不均匀，加工部位多，加工难度大。

据统计资料表明，一般中型机床制造厂花在箱体类零件的机械加工工时约占整个产品加工工时的l5％～20％。

2箱体零件的主要技术要求箱体类零件中，机床主轴箱的精度要求较高，可归纳为以下五项精度要求：⑴孔径精度：孔径的尺寸误差和几何形状误差会造成轴承与孔的配合不良。

孔径过大，配合过松，使主轴回转轴线不稳定，并降低了支承刚度，易产生振动和噪声；孔径太小，会使配合偏紧，轴承将因外环变形，不能正常运转而缩短寿命。

装轴承的孔不圆，也会使轴承外环变形而引起主轴径向圆跳动。

从上面分析可知，对孔的精度要求是较高的。

主轴孔的尺寸公差等级为IT6，其余孔为IT8～IT7。

孔的几何形状精度未作规定的，一般控制在尺寸公差的1／2范围内即可。

⑵孔与孔的位置精度：同一轴线上各孔的同轴度误差和孔端面对轴线的垂直度误差，会使轴和轴承装配到箱体内出现歪斜，从而造成主轴径向圆跳动和轴向窜动，也加剧了轴承磨损。

孔系之间的平行度误差，会影响齿轮的啮合质量。

一般孔距允差为土0.025～土0.060mm，而同一中心线上的支承孔的同轴度约为最小孔尺寸公差之半。

⑶孔和平面的位置精度：主要孔对主轴箱安装基面的平行度，决定了主轴与床身导轨的相互位置关系。

这项精度是在总装时通过刮研来达到的。

为了减少刮研工作量，一般规定在垂直和水平两个方向上，只允许主轴前端向上和向前偏。

⑷主要平面的精度：装配基面的平面度影响主轴箱与床身连接时的接触刚度，加工过程中作为定位基面则会影响主要孔的加工精度。

因此规定了底面和导向面必须平直，为了保证箱盖的密封性，防止工作时润滑油泄出，还规定了顶面的平面度要求，当大批量生产将其顶面用作定位基面时，对它的平面度要求还要提高。

箱体类零件的加工工艺箱体类零件的加工工艺箱体类零件的加工工艺摘要：本文从工艺路线的拟定、定位基准的选择、主要表面的加工三方面重点分析了箱体类零件的加工工艺、提出了先进的孔精加工工艺方案并指出：箱体类零件的重要孔系的加工精度成为箱体类零件的加工工艺关键。

关键词：工艺路线拟定;定位基准选择;箱体平面加工;内应力;孔系加工箱体类零件是机械零件中的典型零件，如车床床头箱、齿轮传动箱体、变速箱体等，是机器的基础零件之一，它将机器及部件中的轴、轴承、套和齿轮等零件各自保持正确的相互位置，并按照预先设计好的传动关系使其协调地相互运动，组合成一个整体。

组装后的箱体部件、用箱体的设计基准平面安装在机器上，因此箱体的加工质量不仅影响其装配精度及运动精度、而且对机器的工作精度、使用性能和寿命有着决定性的影响。

一、工艺路线的设计箱体要求加工的表面很多，比如车床床头箱体、齿轮传动箱体等在这些加工表面中，平面加工精度比孔的加工精度容易保证，所以箱体中主轴孔(主要孔)的加工精度，孔系加工精度就成为工艺关键问题，因此，在工艺路线的安排中我更倾向于注意几点。

(1)先面后孔的加工顺序先加工平面，不仅切除掉了毛坯表面的凸凹不平和表面夹砂等陷，更重要的是在加工分布在平面上的孔时，划线，找正方便，而且当镗刀开始镗孔时，不会因端面有高低不平而产生冲击振动、损坏刀具，因此，一般最好应先加工平面。

(2)粗、精加工阶段要分开箱体结构复杂，主要表面的精度要求高，粗加工时产生的切削力、夹紧力和切削热对加工精度有较大影响，如果粗加工立即进行精加工，那么粗加工后由于各种原因引起的工件变形的内应力没有充分释放出来，在精加工中就无法将其消除，从而导致加工完卸载时箱体变形，影响箱体最终的精度，我认为在粗加工过程中，最好应多次松卸夹具，使内应力及时尽可能的释放出来，更大限度的保证箱体的加工质量。

(3) 工序集中或分散的决定箱体粗、精加工阶段分开符合工序分散的原则，但是在中、小批生产时，为了减少使用机床和夹具的数量，以及减少箱体的搬运和安装次数，可将粗、精加工阶段相对集中，尽可能放在同一台机床上进行。
