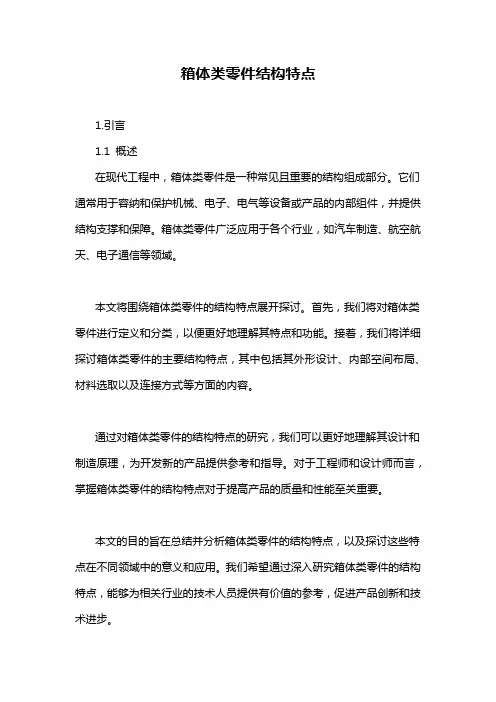

箱体类零件结构特点1.引言1.1 概述在现代工程中，箱体类零件是一种常见且重要的结构组成部分。

它们通常用于容纳和保护机械、电子、电气等设备或产品的内部组件，并提供结构支撑和保障。

箱体类零件广泛应用于各个行业，如汽车制造、航空航天、电子通信等领域。

本文将围绕箱体类零件的结构特点展开探讨。

首先，我们将对箱体类零件进行定义和分类，以便更好地理解其特点和功能。

接着，我们将详细探讨箱体类零件的主要结构特点，其中包括其外形设计、内部空间布局、材料选取以及连接方式等方面的内容。

通过对箱体类零件的结构特点的研究，我们可以更好地理解其设计和制造原理，为开发新的产品提供参考和指导。

对于工程师和设计师而言，掌握箱体类零件的结构特点对于提高产品的质量和性能至关重要。

本文的目的旨在总结并分析箱体类零件的结构特点，以及探讨这些特点在不同领域中的意义和应用。

我们希望通过深入研究箱体类零件的结构特点，能够为相关行业的技术人员提供有价值的参考，促进产品创新和技术进步。

接下来，我们将介绍文章的结构，并逐一展开各个部分的内容。

通过系统地分析和总结，我们将更全面地认识到箱体类零件的重要性和作用，进而为相关领域的研究和实践提供有益的启示和指导。

1.2 文章结构文章结构部分的内容应该对整篇文章的章节安排和内容布局进行介绍和说明。

此部分的目的是让读者对整个文章的组织结构有一个清晰的理解。

文章结构部分的内容可以按照以下方式编写：本文分为引言、正文和结论三个部分。

下面将对每个部分的内容进行详细介绍。

1. 引言部分：在引言部分，首先我们将对本文进行概述，简要介绍箱体类零件的研究背景和研究意义，以及本文的研究目的和重要性。

然后，我们将介绍整篇文章的结构和各个章节的内容安排，以便读者能够清楚地了解文章的整体框架。

2. 正文部分：正文部分将分为两个主要章节，分别是"箱体类零件的定义与分类"和"箱体类零件的主要结构特点"。

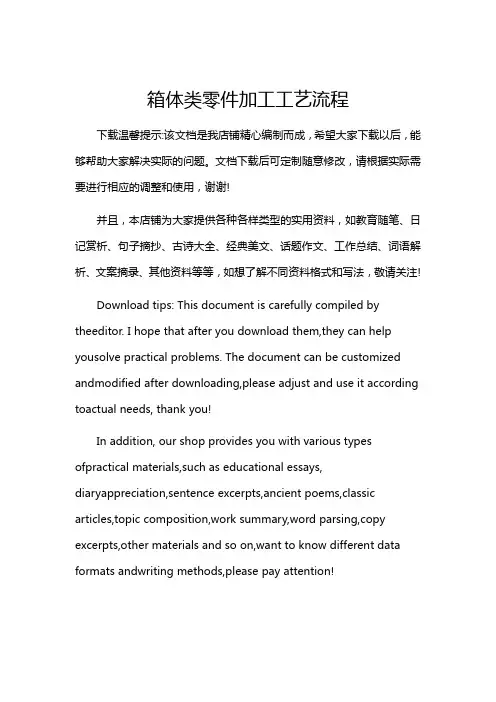

箱体类零件加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!箱体类零件加工工艺流程箱体类零件的加工工艺流程一般包括以下步骤：一、粗加工阶段1.1 粗铣主要平面，去除铸件表面硬皮和凹凸不平1.2 粗铣孔，为精加工提供稳定基准二、精加工阶段2.1 精铣主要平面，达到尺寸精度和表面粗糙度要求2.2 精铣孔，达到尺寸精度和形状精度要求三、钻孔阶段3.1 钻定位孔，为后续工序提供定位基准3.2 钻其他孔，包括螺钉孔、销孔等四、铰孔阶段4.1 铰基准孔，提高孔的尺寸精度4.2 铰其他孔，达到更高的尺寸精度要求五、磨孔阶段5.1 磨基准孔，达到更高的尺寸精度和表面粗糙度要求5.2 磨其他孔，包括轴承孔、定位孔等六、其他工序6.1 镗孔，用于加工大孔和深孔6.2 刨孔，用于加工端面与孔的垂直度要求较高的孔总结：箱体类零件的加工工艺流程应遵循先面后孔的原则，分阶段进行粗加工和精加工，并采取相应的工艺措施，以保证零件的加工质量。

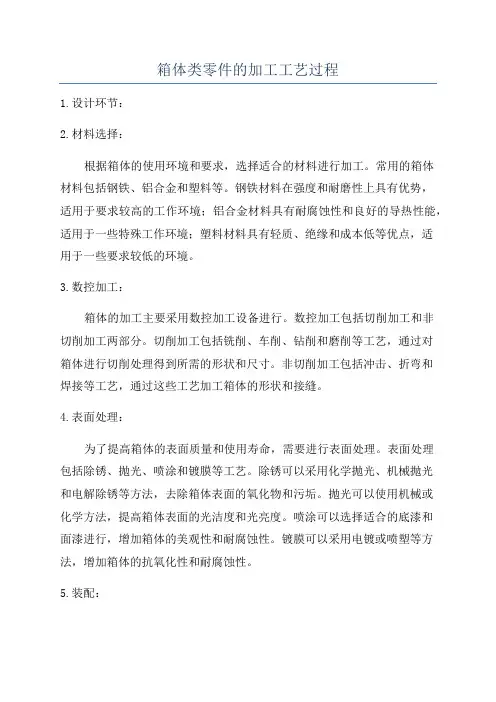

箱体类零件的加工工艺过程1.设计环节：2.材料选择：根据箱体的使用环境和要求，选择适合的材料进行加工。

常用的箱体材料包括钢铁、铝合金和塑料等。

钢铁材料在强度和耐磨性上具有优势，适用于要求较高的工作环境；铝合金材料具有耐腐蚀性和良好的导热性能，适用于一些特殊工作环境；塑料材料具有轻质、绝缘和成本低等优点，适用于一些要求较低的环境。

3.数控加工：箱体的加工主要采用数控加工设备进行。

数控加工包括切削加工和非切削加工两部分。

切削加工包括铣削、车削、钻削和磨削等工艺，通过对箱体进行切削处理得到所需的形状和尺寸。

非切削加工包括冲击、折弯和焊接等工艺，通过这些工艺加工箱体的形状和接缝。

4.表面处理：为了提高箱体的表面质量和使用寿命，需要进行表面处理。

表面处理包括除锈、抛光、喷涂和镀膜等工艺。

除锈可以采用化学抛光、机械抛光和电解除锈等方法，去除箱体表面的氧化物和污垢。

抛光可以使用机械或化学方法，提高箱体表面的光洁度和光亮度。

喷涂可以选择适合的底漆和面漆进行，增加箱体的美观性和耐腐蚀性。

镀膜可以采用电镀或喷塑等方法，增加箱体的抗氧化性和耐腐蚀性。

5.装配：经过数控加工和表面处理的箱体零件可以进行装配。

装配包括将各个零件按照设计图纸上的要求进行组装，并使用螺栓、铆钉或焊接等方式进行固定。

在装配过程中，需要确保各个零件的配合尺寸和工艺要求，保证箱体的稳固性和密封性。

总结：箱体类零件的加工工艺过程包括设计、材料选择、数控加工、表面处理和装配等环节。

设计需要考虑箱体的承载能力、安全性和外观等要求，并制作详细的设计图纸。

材料选择需根据使用环境和要求确定合适的材料。

数控加工采用切削和非切削工艺，得到所需的形状和尺寸。

表面处理通过除锈、抛光、喷涂和镀膜等工艺，提高箱体的表面质量和使用寿命。

最后，通过装配将各个零件组装到一起，并固定好，完成箱体的制作。

箱体零件的加⼯⼯艺箱体零件的加⼯⼯艺⼀、概述1箱体零件的功⽤与结构特点箱体是机器的基础零件，它将机器中有关部件的轴、套、齿轮等相关零件连接成⼀个整体，并使之保持正确的相互位置，以传递转矩或改变转速来完成规定的运动。

故箱体的加⼯质量，直接影响到机器的性能、精度和寿命。

箱体类零件的结构复杂，壁薄且不均匀，加⼯部位多，加⼯难度⼤。

据统计资料表明，⼀般中型机床制造⼚花在箱体类零件的机械加⼯⼯时约占整个产品加⼯⼯时的l5％～20％。

2箱体零件的主要技术要求箱体类零件中，机床主轴箱的精度要求较⾼，可归纳为以下五项精度要求：⑴孔径精度：孔径的尺⼨误差和⼏何形状误差会造成轴承与孔的配合不良。

孔径过⼤，配合过松，使主轴回转轴线不稳定，并降低了⽀承刚度，易产⽣振动和噪声；孔径太⼩，会使配合偏紧，轴承将因外环变形，不能正常运转⽽缩短寿命。

装轴承的孔不圆，也会使轴承外环变形⽽引起主轴径向圆跳动。

从上⾯分析可知，对孔的精度要求是较⾼的。

主轴孔的尺⼨公差等级为IT6，其余孔为IT8～IT7。

孔的⼏何形状精度未作规定的，⼀般控制在尺⼨公差的1／2范围内即可。

⑵孔与孔的位置精度：同⼀轴线上各孔的同轴度误差和孔端⾯对轴线的垂直度误差，会使轴和轴承装配到箱体内出现歪斜，从⽽造成主轴径向圆跳动和轴向窜动，也加剧了轴承磨损。

孔系之间的平⾏度误差，会影响齿轮的啮合质量。

⼀般孔距允差为⼟0.025～⼟0.060mm，⽽同⼀中⼼线上的⽀承孔的同轴度约为最⼩孔尺⼨公差之半。

⑶孔和平⾯的位置精度：主要孔对主轴箱安装基⾯的平⾏度，决定了主轴与床⾝导轨的相互位置关系。

这项精度是在总装时通过刮研来达到的。

为了减少刮研⼯作量，⼀般规定在垂直和⽔平两个⽅向上，只允许主轴前端向上和向前偏。

⑷主要平⾯的精度：装配基⾯的平⾯度影响主轴箱与床⾝连接时的接触刚度，加⼯过程中作为定位基⾯则会影响主要孔的加⼯精度。

因此规定了底⾯和导向⾯必须平直，为了保证箱盖的密封性，防⽌⼯作时润滑油泄出，还规定了顶⾯的平⾯度要求，当⼤批量⽣产将其顶⾯⽤作定位基⾯时，对它的平⾯度要求还要提⾼。

箱体类零件的加工工艺分析首先，箱体类零件的加工工艺应该包括以下几个方面：1.零件设计：在进行箱体类零件的加工之前，首先需要对零件进行设计。

设计应考虑到零件的功能和形状，以及材料的选择。

设计的目的是使零件在使用过程中具有足够的强度和刚度，并且能够满足使用的要求。

2.材料准备：选择适当的材料是箱体类零件加工的重要一步。

常见的箱体类零件材料有铝合金、不锈钢和钢板等。

根据零件的功能和使用要求选择材料，并进行原材料的采购和切割。

一般来说，为了确保箱体类零件的精度和质量，要选择均匀性好、强度高的材料进行加工。

3.工艺规划：根据零件的形状和加工要求，制定合理的工艺路线和顺序。

包括车削、铣削、钻削、折弯、冲压、焊接等工艺。

对于复杂的零件，可以使用CAD/CAM辅助设计制造，提高加工的效率和质量。

在工艺规划中，还需要确定零件的夹持方案和加工刀具选择，以提高加工的精度和效率。

4.加工工艺：根据工艺规划，进行相应的加工工艺。

具体的加工工艺包括车削、铣削、钻削、折弯、冲压、焊接等。

在进行加工时，需要注意保持工艺参数的稳定性，并及时检查加工质量，保证零件的精度和表面质量。

5.表面处理：为了提高箱体类零件的外观和耐腐蚀性，通常需要进行表面处理。

常见的表面处理方法有喷涂、镀铬、阳极氧化等。

表面处理的选择应根据零件的材料和使用环境来确定，以保证零件的耐用性和外观要求。

以上是对箱体类零件加工工艺的分析。

在进行箱体类零件加工时，需要注意材料选择和设计合理性，确定合适的加工工艺和工艺参数，进行良好的加工控制和质量检查。

通过合理的加工工艺，可以保证箱体类零件的精度和质量，提高产品的竞争力和市场占有率。

第三节箱体类零件的工艺分析箱体类零件是指用于存放、固定或包装其他零件的箱体结构。

它通常由钣金加工而成，有着复杂的形状和结构，其制作难度相对较大。

因此，对箱体类零件的工艺分析是非常重要的。

首先，箱体类零件的加工主要涉及以下几个方面：1.材料选择：箱体类零件可以使用不同种类的材料进行制作，如冷轧钢板、不锈钢板等。

材料的选择应考虑到零件的使用环境和要求，以保证其强度、耐腐蚀性和可加工性等方面的要求。

2.形状设计：箱体类零件的形状设计决定了其外观和结构特点。

设计师需要考虑到零件的功能需求、装配要求以及结构强度等因素，以确定零件的整体形状和尺寸。

3.加工配套：箱体类零件的制作通常需要进行切割、弯曲、冲压、焊接、折边等工艺操作。

这些工艺操作需要通过合适的工具和设备进行，如剪板机、折边机、冲床、焊接机等。

在进行箱体类零件的工艺分析时，需要考虑到以下几个关键点：1.加工顺序：根据零件的结构特点和加工难度，确定合适的加工顺序。

一般来说，可以先进行切割和冲压，然后进行弯曲和折边，最后进行焊接和表面处理。

2.加工工艺：根据零件的形状和材料特性，选择合适的加工工艺。

例如，对于尺寸较小的零件，可以选择冲压工艺进行加工；对于尺寸较大的零件，可以选择剪板和焊接等工艺进行加工。

3.夹具设计：为了保证零件加工的准确性和稳定性，需要设计合适的夹具来固定工件。

夹具的设计要考虑到零件的形状、安装位置和加工难度等因素，以确保加工过程中的稳定性和精度。

4.焊接工艺：箱体类零件在制作过程中通常需要进行焊接操作。

选择合适的焊接方法（如点焊、氩弧焊等）和焊接电流、电压等参数，确保焊接质量和强度的要求。

总结起来，箱体类零件的工艺分析需要综合考虑材料选择、形状设计、加工配套等因素。

通过合理的加工顺序、工艺选择、夹具设计和焊接工艺，可以有效提高零件的加工精度和质量。

同时，工艺分析还可以帮助提前发现和解决零件制作过程中可能出现的问题，避免浪费人力、物力和时间资源。

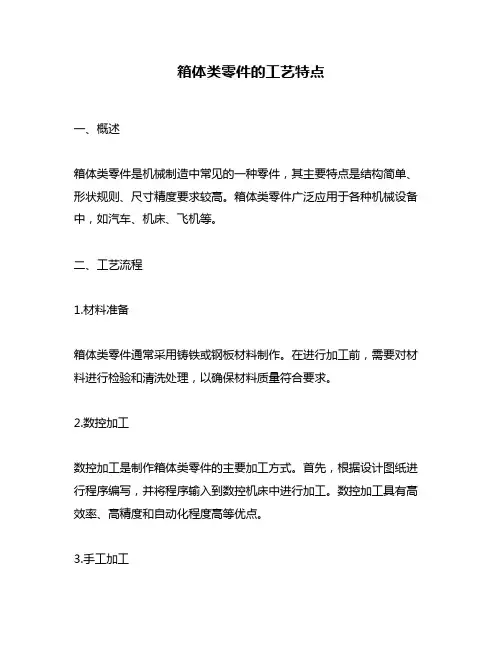

箱体类零件的工艺特点一、概述箱体类零件是机械制造中常见的一种零件，其主要特点是结构简单、形状规则、尺寸精度要求较高。
