下穿桥施工方案

下穿桥施工方案范文一、项目概述下穿桥施工是指在已有桥梁下方进行隧道或管廊的施工工程。

这种施工方案一般适用于交通繁忙的城市道路或铁路线路，以提升交通流量和使用效能。

下穿桥施工需要充分考虑桥梁的结构安全和施工效率，在施工过程中要注意减少对道路或铁路交通的干扰。

二、施工准备1.方案设计：根据现有桥梁和地质条件，制定下穿桥的隧道或管廊设计方案。

2.工程勘察：对桥梁进行全面的勘察，包括桥梁结构、土壤条件等，确定施工方案。

3.材料准备：准备所需的钢筋、混凝土、爆破设备等施工材料。

4.环境保护：在施工前要制定环境保护方案，确保施工过程对周围环境的影响最小化。

三、施工工序1.桥梁加固：为了保障桥梁结构的安全，对桥梁进行加固处理。

可以采用预应力锚固、喷涂混凝土等方法加固桥梁。

2.隧道或管廊施工准备：按照设计方案，在桥梁下方进行挖掘和清理工作，确保施工空间的安全和合适。

3.隧道或管廊施工：按照设计方案，在挖掘好的空间内进行隧道或管廊的施工，包括土方开挖、浇筑混凝土、安装钢筋等工作。

4.施工监测和检测：在施工过程中要进行监测和检测工作，确保施工的安全和质量。

可以采用地质监测、结构监测等方法。

5.管道或线路穿越：在隧道或管廊施工完成后，需要进行管道或线路的穿越安装工作，保证交通的正常运行。

6.施工报验和验收：施工完成后，需要进行施工报验和验收工作，确保施工符合相关标准和要求。

四、施工注意事项1.安全措施：施工过程中要加强安全管理，确保施工人员和周围交通的安全。

例如，设置隔离带、交通标志和保护栏等。

2.施工时机选择：在选择施工时机时要考虑交通流量和交通线路的情况，选择交通量较少的时段进行施工，减少交通对施工的干扰。

3.桥梁保护：在进行下穿桥施工时，要密切关注桥梁的状态，避免施工对桥梁产生损坏，并采取相应的保护措施。

五、施工风险评估在进行下穿桥施工时，需要对施工过程中可能出现的风险进行评估，并采取相应的措施进行防范。

常见的风险包括桥梁结构受损、地质条件变化和施工过程中出现的事故等。

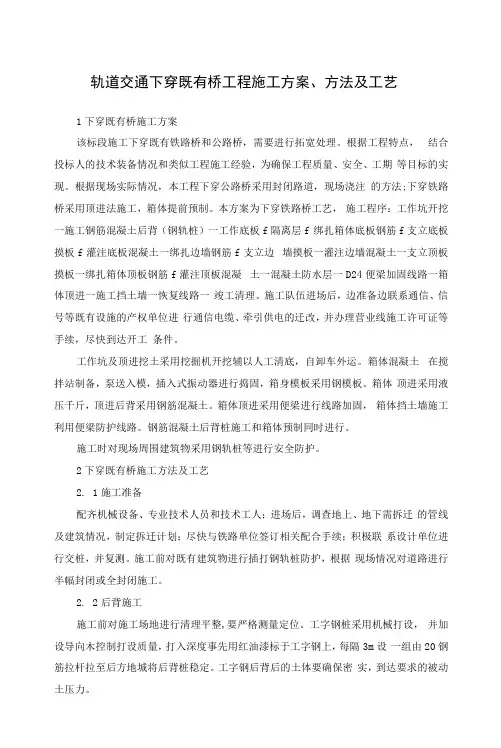

轨道交通下穿既有桥工程施工方案、方法及工艺1下穿既有桥施工方案该标段施工下穿既有铁路桥和公路桥，需要进行拓宽处理。

根据工程特点，结合投标人的技术装备情况和类似工程施工经验，为确保工程质量、安全、工期等目标的实现。

根据现场实际情况，本工程下穿公路桥采用封闭路道，现场浇注的方法;下穿铁路桥采用顶进法施工，箱体提前预制。

本方案为下穿铁路桥工艺，施工程序：工作坑开挖一施工钢筋混凝土后背（钢轨桩）一工作底板f隔离层f 绑扎箱体底板钢筋f支立底板摸板f灌注底板混凝土一绑扎边墙钢筋f支立边墙摸板一灌注边墙混凝土一支立顶板摸板一绑扎箱体顶板钢筋f灌注顶板混凝土一混凝土防水层一D24便梁加固线路一箱体顶进一施工挡土墙一恢复线路一竣工清理。

施工队伍进场后，边准备边联系通信、信号等既有设施的产权单位进行通信电缆、牵引供电的迁改，并办理营业线施工许可证等手续，尽快到达开工条件。

工作坑及顶进挖土采用挖掘机开挖辅以人工清底，自卸车外运。

箱体混凝土在搅拌站制备，泵送入模，插入式振动器进行捣固，箱身模板采用钢模板。

箱体顶进采用液压千斤，顶进后背采用钢筋混凝土。

箱体顶进采用便梁进行线路加固，箱体挡土墙施工利用便梁防护线路。

钢筋混凝土后背桩施工和箱体预制同时进行。

施工时对现场周围建筑物采用钢轨桩等进行安全防护。

2下穿既有桥施工方法及工艺2. 1施工准备配齐机械设备、专业技术人员和技术工人；进场后，调查地上、地下需拆迁的管线及建筑情况，制定拆迁计划；尽快与铁路单位签订相关配合手续；积极联系设计单位进行交桩，并复测。

施工前对既有建筑物进行插打钢轨桩防护，根据现场情况对道路进行半幅封闭或全封闭施工。

2. 2后背施工施工前对施工场地进行清理平整,要严格测量定位。

工字钢桩采用机械打设，并加设导向木控制打设质量，打入深度事先用红油漆标于工字钢上，每隔3m设一组由20钢筋拉杆拉至后方地城将后背桩稳定。

工字钢后背后的土体要确保密实，到达要求的被动土压力。

合肥市徽州大道与高铁南站衔接工程下穿桥施工方案编制：复核：审核：中铁十局集团徽州大道与高铁南站衔接工程一标段项目经理部2012年4月5日目录1.编制依据 (1)2.工程概况 (1)3、施工组织安排 (1)4.施工方案 (1)4.1支护施工 (2)4.2土方开挖施工 (3)4.3盲沟、雨水管及其检查井施工 (8)4.4纵梁、横梁、中系梁施工 (9)4.5水稳层施工 (9)4.6下穿内墙施工 (9)4.7检修步道施工 (11)4.8混凝土板、中央分隔墩及防撞墙施工 (12)4.9沥青层施工 (13)4.10位移变形观测 (13)5.资源配置 (14)5.1机械设备配置 (14)5.2人力资源配置 (14)6.工期计划 (15)7.质量控制措施 (15)9.文明施工保证措施 (16)9.1文明施工目标 (16)9.2文明施工管理措施 (16)下穿桥施工方案1.编制依据1）第三册桥梁工程第九分册《附属结构及二环通道桥》施工图；2）项目部总体施工计划；3）现场踏勘调查所获得的工程地质、水文地质、通状况及施工环境等调查资料；4）《建筑地基处理技术规范》；5)《建筑基坑支护技术规程》；6)《公路桥涵施工技术规范》；7）其他有关的施工规范及标准。

2.工程概况南二环路下穿徽州大道立交位于南二环路道路桩号K0+500～K1+070，全长570m。

南二环路为双向六车道，道路横断面形式为：25.5m(道路净宽)=0.5m(检修道)+11.7m(机动车道)+1m(中央分隔带)+ 11.7m(机动车道)+0.5m(检修道)。

主要工程项目为：下穿基坑支护工程与南二环路与徽州大道交口桥梁工程，下穿段道路及排水工程。

南二环下穿徽州大道立交采用路堑式下挖结构，其中在交口采用标准跨径27.5一跨简支梁跨越下穿道路，桥梁横向宽度98.2（南二环道路桩号K0+770-K0+868.2以下简称桥梁段），桥梁段两侧路堑采用咬合桩支护（以下简称敞口段）敞口段A1，A2段（南二环路桩号K0+580-K0+640、K0+960-K1+020）开挖深度不大于5m（含路基施工开挖深度），采用桩径1m，中心距0.8m的咬合桩支护，咬合深度0.2m敞口段段B1 ,B2段（南二环路桩号K0+640-K0+770 、K0+868.2-K0+960）开挖深度5m-9m（含路基施工开挖深度），采用桩径1.2m,中心距1m的咬合桩支护，咬合深度0.2m桥梁段C段（南二环路桩号K0+770-K0+868.2）桥台基础采用桩径1.2m，中心距1m的咬合桩支护，咬合深度0.2m.敞口段D1，D2段（南二环路桩号K0+500-K0+580，K1+020-K1+070）开挖深度不大于2m采用挡土墙支护。

下穿河道框架桥顶进施工方案一、前置作业1.1. 模板制作制作按设计尺寸大小的木模板，模板表面要平整光滑，四边要铺设橡皮布，以防膏沙漏泄，模板表面四周要用角铁加固。

1.2. 索具架设根据设计要求，设置好索具架，在架设过程中应该注意索具的张力，锚井的设置必须牢固，避免索具倾斜、跳跃等现象。

1.3. 材料准备将机制钢筋、模板、填充料、切割模板用的工具等材料准备好，并分类放置，以便在施工过程中使用。

二、施工方法2.1. 热熔填充料按照设计要求将热熔填充料加热至一定温度，然后涂抹在木模板表面，一次性涂抹好之后，要及时进行下一步作业，不能太长时间放置。

2.2. 钢筋制作及模板安装在预制钢筋的基础上，根据设计图纸的要求绑扎好钢筋，然后将制作好的模板放在钢筋上，用索具将钢筋和模板牢固地固定在空中。

2.3. 填充混凝土在钢筋和模板固定好之后，将混凝土从顶部开始向模板内倾倒，边倒边用长棍将混凝土压实，直至混凝土的高度达到设计的要求，接着压实下层，直至填充完毕。

2.4. 拆除模板混凝土浇筑完成后，要等混凝土达到一定强度之后，方可拆除模板。

在拆除模板时，一定要先拆除模板下部，然后一层一层地往上拆，拆完后将模板材料进行专门的回收处理。

三、注意事项3.1. 安全第一在使用索具、机器等设备时，一定要注意安全，做到人员和设备符合安全要求。

3.2. 施工环境施工环境要求平整，整洁，坚固，便于作业和材料堆放，工地要做好防尘、防雨、防晒等措施。

3.3. 施工质量施工过程中，要对各项指标进行检测，保证施工质量符合国家和设计要求。

3.4. 资料方面施工过程中，要做好记录工作，同时对施工图纸、质量验收报告等资料归档处理。

给水管下穿桥梁施工方案1. 引言给水管道下穿桥梁是在城市建设和桥梁维护中常见的施工任务之一。

它的目的是在保证桥梁结构完整性的同时，实现给水管道的畅通。

本文将介绍一种常见的给水管下穿桥梁施工方案，以指导工程师们合理进行施工。

2. 施工准备2.1 施工前的调查及设计在开始施工之前，施工团队需要进行详细的调查和设计工作。

这包括以下几个步骤：•对桥梁结构进行全面的检查，确保桥梁结构完好无损，并确定给水管下穿的合适位置。

•测量和绘制桥梁的几何尺寸和平面图，以准确确定给水管道的穿越路径。

•根据桥梁的结构特点和给水管道要求，设计合适的支护结构和施工措施。

2.2 材料和设备准备在施工开始前，需要准备一些必要的材料和设备，以确保施工进展顺利：•手持测量工具，如测量尺、经纬仪等。

•建筑支护材料，如钢模板、混凝土等。

•钻孔设备，用于在桥梁结构上钻洞。

•给水管道及其连接件。

2.3 安全措施施工过程中，安全是最重要的考虑因素之一。

以下是一些必要的安全措施：•工作人员必须佩戴合适的防护装备，包括头盔、手套和安全鞋。

•工地必须设置明显的警示标志，警示行人和车辆注意施工。

•安排专职人员监督施工现场，确保施工过程中的安全。

3. 施工步骤3.1 桥梁准备工作首先，需要对桥梁进行一些准备工作，以确保施工的顺利进行：•清理桥梁上的杂物和积水，确保施工现场安全和整洁。

•在桥梁结构上使用钻孔设备钻洞，以便给水管道的穿越。

3.2 支护结构安装在开始给水管道的穿越之前，需要安装支护结构以保证桥梁的稳定。

支护结构可以采用钢模板、混凝土等材料制作。

3.3 给水管道穿越在支护结构安装完成后，可以开始进行给水管道的穿越工作。

以下是一种常见的方法：•在支护结构上预留出给水管道的穿越孔。

根据给水管道的尺寸和路径，在合适的位置进行钻孔。

•安装管道支架，以确保给水管道的稳定和安全。

•将给水管道逐段地安装到桥梁结构下方。

根据需要，可能需要使用弯头和接头来适应桥梁结构的变化。

轻轨下穿桥梁墩台施工方案一、施工准备在施工开始前，我们需要做好以下准备工作：对施工图纸进行详细的解读，确保施工人员对桥墩的结构、尺寸和位置有清晰的理解。

确立施工队伍，确定各个施工环节的责任人，并对其进行必要的技术培训。

确保施工现场的安全设施完备，如设置安全警示标志，提供必要的安全防护设备等。

二、环境准备考虑到轻轨下穿桥梁墩台施工的特殊性，我们需要做好以下环境准备：对施工区域进行必要的清理，移除可能影响施工的障碍物。

对施工区域的地下管线、电缆等进行详细的调查，避免施工过程中对这些设施造成损害。

考虑施工期间可能出现的天气变化，制定相应的应对措施。

三、材料准备为了确保施工的顺利进行，我们需要提前准备好以下材料：混凝土：用于浇筑桥墩的主要材料，需确保质量符合规范要求。

钢筋：用于桥墩的骨架结构，需按照施工图纸的要求进行采购。

其他辅助材料：如模板、脚手架、涂料等，根据施工进度及时补充。

四、施工步骤桥墩的施工主要包括以下步骤：基础开挖：按照施工图纸的要求进行基础开挖，确保基础的深度和尺寸符合要求。

钢筋骨架搭建：在开挖好的基础上进行钢筋骨架的搭建，确保钢筋的间距、直径和长度符合设计要求。

模板安装：在钢筋骨架上安装模板，为浇筑混凝土做好准备。

混凝土浇筑：按照施工要求进行混凝土的浇筑，确保混凝土的密实性和强度。

养护与拆模：混凝土浇筑完成后进行养护，待混凝土达到一定强度后拆除模板。

五、桥墩设计桥墩的设计应满足以下要求：桥墩的结构应满足轻轨的运行要求，具有足够的承载能力和稳定性。

桥墩的设计应考虑地质条件、气候条件等环境因素，确保桥墩的安全性和耐久性。

桥墩的设计应遵循相关标准和规范，确保施工质量和使用安全。

六、建筑施工在建筑施工过程中，我们需要注意以下事项：严格按照施工图纸和施工技术要求进行施工，确保施工质量。

施工过程中要采取必要的安全措施，确保施工人员的安全。

施工过程中要定期对施工进度进行检查和调整，确保施工按时完成。

下穿高铁桥施工方案一、工程概况本次下穿高铁桥施工工程位于XX市XX区，是一座XX型2+2高等级公路下穿XX高铁线路的桥梁。

下穿桥梁全长500米，宽度20米，深度15米。

二、施工方案1.前期准备工作（1）确定施工组织机构和负责人，制定详细的施工组织和实施方案；（2）组织项目经理、工程员、技术人员等施工队伍参观现场，进行实地踏勘，熟悉地形地貌和工程条件；（3）制定安全技术措施和应急预案，确保安全；（4）准备必要的施工机械、设备和材料。

2.地面开挖（1）确定开挖边界和标准砂位，并精确测量线路位置，保证施工准确；（2）修筑临时边坡，避免土方坡体滑崩；（3）采用挖土机和推土机对地块进行开挖，确保挖掘面平整；（4）进行水平定向钻孔施工。

3.隧道施工（1）采用先进的隧道掘进技术，如盾构、顶管等；（2）设置隧道施工场地，并进行施工设备组装和调试；（3）进行土方开凿，同时采取支护措施防止土方坍塌；（4）控制隧道施工进度，确保施工质量和安全。

4.桥梁施工（1）在隧道施工完成后，开始进行桥梁施工；（2）根据桥梁设计图纸，进行浇筑桥墩和桥面梁；（3）安装桥上轨道，进行道路铺设；（4）进行桥梁的排水和防护工程。

5.施工完工（1）进行施工验收，检查工程质量和安全；（2）进行土方回填和地表修复；（3）清理施工场地，撤离施工设备和材料；（4）编制工程完工报告。

三、施工安全1.严格遵守施工作业规范和施工安全操作规程；2.组织专业队伍参与施工，保证施工质量和安全；3.保证施工现场的安全通道和紧急疏散通道；4.定期进行施工现场检查和安全隐患的排查；5.建立应急预案，做好安全事故的应急处理。

四、环境保护1.控制施工噪音和尘土污染，采取相应的防护措施；2.遵守环保法规和相关标准，做好施工废水、废气、废渣的处理和排放；3.保护附近生态环境，做好土地的恢复和植被的保护。

五、项目管理1.建立项目管理部门，负责施工进度、质量和安全的管理；2.制定详细的施工计划表，明确施工工序和时间节点；3.制定施工方案的技术规范和操作指导书，进行周密的组织和管理。

(word)下穿高速路桥施工方案高速路桥下穿施工方案一、方案目标与范围本方案旨在为高速公路下穿桥梁的施工提供一套详细、科学合理且可执行的实施方案，确保施工安全、质量达标、进度控制、环境保护以及成本效益的最大化。

施工范围包括下穿桥梁的设计、施工工艺、材料选择及施工管理等。

二、项目背景与需求分析1. 项目背景随着交通运输需求的不断增加，高速公路的建设与维护显得尤为重要。

为了提升交通通行能力，满足社会经济发展的需求，建设下穿桥梁成为必然选择。

下穿桥梁的设计与施工需要考虑地质条件、交通流量及周边环境等多方面因素。

2. 现状与需求分析目前，施工区域内的交通流量较大，存在日常车辆通行、周边居民生活等因素，需要在施工过程中采取有效措施以减小对交通的影响。

同时，施工队伍需要具备丰富的下穿桥梁施工经验，并能够及时应对突发情况。

为此，制定一套详细的施工方案显得尤为重要。

三、实施步骤与操作指南1. 项目准备1.1 施工前准备- 现场勘查：对施工现场进行详细的勘查，了解地质结构和周边环境。

- 设计审核：对下穿桥梁的设计图纸进行审核，确保设计符合规范。

- 材料采购：根据设计需求，采购必要的施工材料，包括混凝土、钢筋等。

1.2 人员培训- 对施工人员进行培训，确保其掌握施工工艺与安全操作规程。

2. 施工工艺2.1 施工方案选择- 明挖法：适用于地质条件较好且周边环境影响小的区域。

- 顶管法：适用于地质条件复杂或周边环境要求高的区域。

2.2 施工步骤- 明挖法施工步骤：1. 清理施工现场，设置安全围挡。

2. 挖掘基础槽，确保基础深度达到设计要求。

3. 安装钢筋笼，进行混凝土浇筑。

4. 建立桥面结构，进行防水处理。

5. 恢复路面，确保通行。

- 顶管法施工步骤：1. 设置顶管设备，进行顶进作业。

2. 安装管道，确保管道与设计相符。

3. 进行防水和地基处理。

4. 恢复路面，进行路面平整。

3. 安全措施- 安全防护：设置安全围挡，夜间施工时需加设警示灯，确保施工区域安全。

给水管下穿桥梁施工方案一、施工前准备在施工前，需完成以下准备工作：对施工现场进行详细勘查，了解地形、地质条件及周边环境。

制定详细的施工计划，明确施工目标、任务和时间节点。

组建专业施工团队，明确各岗位职责，确保施工有序进行。

二、桥梁结构检查在施工前，对桥梁结构进行全面检查，确保桥梁能够承受施工过程中的荷载，保障施工安全。

三、测量与绘图根据施工图纸，对施工现场进行测量，确定给水管线的准确位置。

绘制施工现场平面图和立面图，为施工提供指导。

四、支护结构与措施根据地质条件，设计合理的支护结构，确保施工过程中桥梁和管道的稳定。

采取必要的措施，如加固桥梁基础、设置临时支撑等，保障施工安全。

五、材料与设备准备根据施工需要，提前采购合格的材料和设备，确保施工顺利进行。

对进场的材料和设备进行严格检查，确保其符合设计要求和施工标准。

六、桥梁清理与准备清理桥梁上的杂物和障碍物，确保施工顺利进行。

对桥梁表面进行处理，如打磨、除锈等，为管道安装做好准备。

七、管道定位与支撑根据测量结果，准确定位管道位置，确保管道走向符合设计要求。

设置合适的支撑结构，确保管道在施工过程中的稳定。

八、管道安装与连接按照设计要求，进行管道的安装和连接工作。

采用合适的连接方式和密封材料，确保管道连接牢固、密封可靠。

九、管道测试与验收对安装完成的管道进行压力测试和泄漏检测，确保其性能符合要求。

组织相关部门进行验收，确保管道安装质量达到设计要求。

十、现场清理与修补清理施工现场的杂物和废弃物，保持环境整洁。

对施工过程中可能造成的损坏进行修补，确保管道和桥梁的完整性。

十一、安全管理措施制定严格的安全管理制度，明确各岗位的安全职责。

定期对施工现场进行安全检查，及时发现和消除安全隐患。

对施工人员进行安全教育和培训，提高他们的安全意识和操作技能。

十二、沟通协调与检验加强与业主、监理等相关方的沟通协调，确保施工过程中的问题得到及时解决。

定期组织施工质量的检验和评估，确保施工质量符合设计要求。

(word)下穿高速路桥施工方案高速路桥下穿施工方案一、目标与范围我们这套施工方案的主要目的是为了安全、快速且经济地完成高速路桥的下穿工程。

最重要的是，得确保周围的交通不受影响。

具体来说，我们的目标包括：- 在施工期间，尽量减少对现有交通流的干扰，避免让交通堵塞得一团糟。

- 确保施工质量达到国家标准，保证结构的安全性。

- 控制施工成本，确保项目能在预算内完成。

- 提高施工效率，缩短工期，按时交付，让人省心。

这套方案专门针对高速公路下穿桥的施工项目，涵盖了从前期准备到施工过程，再到后期验收的每个环节。

二、组织现状与需求在动手设计下穿高速路桥的施工方案之前，我们得先了解一下目前的组织状况和需求。

现在，交通部门正面临着城市交通越来越拥堵的问题，尤其是在一些交叉口和主要干道，情况相当严重。

为了缓解这一局面，规划了一条下穿高速路桥，希望能提升交通流量。

而对于施工单位来说，必须得有丰富的桥梁施工经验，配备合适的设备和人员。

此外，了解施工区域的地质情况也是必不可少的，这样才能制定出合理的施工方案。

三、实施步骤与操作指南1. 前期准备在动工之前，得做好充分的准备工作，包括以下几个方面：- 地质勘查：在施工区域进行勘查，了解土壤承载能力、地下水位和地质结构，为后续施工提供依据。

- 交通组织方案：制定周密的交通组织方案，提前告知周边居民和过往车辆，确保施工期间交通流畅。

- 施工图纸设计：根据勘查结果，设计符合施工环境的桥梁结构图纸，确保安全。

2. 施工方案施工过程分为几个主要阶段，每个阶段都有详细的实施步骤。

2.1 土方开挖- 在桥梁下方进行挖土作业，得制定详细的开挖方案，确保深度和宽度都符合设计要求。

- 开挖过程中，要设置围挡，确保施工区域安全，并保护周围环境。

2.2 基础处理- 根据地质勘查结果，确定基础形式并开展基础施工。

- 在基础施工中，要进行混凝土浇筑，确保基础的强度和稳定性。

2.3 桥梁结构施工- 桥梁结构的施工要严格按照图纸进行，包括主梁安装、横梁设置等。
