门电路及组合逻辑电路电子教案

一、教案基本信息

教案名称：《电子技术基础与技能》教案-集成逻辑门电路

课时安排：2课时（90分钟）

教学目标：

1. 理解集成逻辑门电路的基本概念和特点；

2. 掌握集成逻辑门电路的符号表示和功能；

3. 学会使用集成逻辑门电路进行简单的逻辑运算。

教学方法：

1. 采用讲授法，讲解集成逻辑门电路的基本概念和功能；

2. 采用演示法，展示集成逻辑门电路的实际应用；

3. 采用实践法，让学生动手搭建和测试集成逻辑门电路。

教学准备：

1. 教室环境布置，准备教学多媒体设备；

2. 准备集成逻辑门电路实验器材；

3. 准备相关教学资料和课件。

二、教学过程

1. 导入（5分钟）

教师通过提问方式引导学生回顾上一节课所学的数字电路基础知识，如逻辑运算和基本逻辑门电路等。引出本节课的主题——集成逻辑门电路。

2. 知识讲解（15分钟）

教师讲解集成逻辑门电路的基本概念、符号表示和功能。通过示例图和实物图展示集成逻辑门电路的实际应用，让学生了解其在工作中的作用。 3. 实践操作（20分钟）

学生分组进行实验，动手搭建和测试集成逻辑门电路。教师巡回指导，解答学生在实验过程中遇到的问题。

4. 课堂互动（10分钟）

学生相互讨论集成逻辑门电路的应用场景，分享实验心得。教师提问，检查学生对集成逻辑门电路的理解程度。

5. 总结与布置作业（5分钟）

教师对本节课的内容进行总结，强调集成逻辑门电路的重要性和应用价值。布置课后作业，要求学生绘制集成逻辑门电路图并分析其功能。

三、教学反思

本节课结束后，教师应认真反思教学效果，针对学生的掌握情况，调整教学方法和策略。关注学生在实践操作中遇到的问题，为下一节课的教学做好准备。

四、课后作业

1. 绘制集成逻辑门电路图；

2. 分析集成逻辑门电路的功能；

3. 查阅资料，了解集成逻辑门电路在实际应用中的案例。

五、教学评价

1. 学生对集成逻辑门电路的基本概念和功能的掌握程度；

《组合逻辑电路》公开课教案

第一章：组合逻辑电路简介

1.1 组合逻辑电路的定义

1.2 组合逻辑电路的组成

1.3 组合逻辑电路的作用

1.4 组合逻辑电路的应用实例

第二章：逻辑门电路

2.1 逻辑门的分类

2.2 与门（AND Gate）

2.3 或门（OR Gate）

2.4 非门（NOT Gate）

2.5 异或门（XOR Gate）

2.6 其他逻辑门

第三章：逻辑函数与逻辑表达式

3.1 逻辑函数的概念

3.2 逻辑函数的表示方法

3.3 逻辑函数的简化

3.4 逻辑函数的性质

3.5 逻辑函数的应用

第四章：逻辑门电路的组合

4.1 组合逻辑电路的设计方法

4.2 组合逻辑电路的仿真与测试 4.3 组合逻辑电路的实际应用

4.4 组合逻辑电路的优化

第五章：组合逻辑电路案例分析

5.1 编码器（Enr）

5.2 译码器（Der）

5.3 多路选择器（Multiplexer）

5.4 算术逻辑单元（ALU）

5.5 其他组合逻辑电路案例

第六章：逻辑电路的实现技术

6.1 集成电路的基本概念

6.2 集成电路的类型

6.3 集成电路的设计与制造过程

6.4 集成电路的测试与验证

6.5 集成电路的应用领域

第七章：组合逻辑电路的设计原则

7.1 设计要求与指标

7.2 设计方法与步骤

7.3 电路优化与性能分析

7.4 设计实例：4位加法器

7.5 设计实例：数字比较器

第八章：组合逻辑电路的仿真与测试

8.1 仿真工具的选择与使用 8.2 组合逻辑电路的测试方法

8.3 测试用例的设计与分析

8.4 仿真与测试结果的评估

8.5 实例：4位加法器的仿真与测试

第九章：组合逻辑电路的实际应用

9.1 数字电路系统的设计与实现

9.2 组合逻辑电路在计算机中的应用

9.3 组合逻辑电路在通信系统中的应用

9.4 组合逻辑电路在控制系统中的应用

9.5 组合逻辑电路在其他领域的应用

第十章：组合逻辑电路的发展趋势与挑战

《组合逻辑电路》教案

一、教学目标

1. 理解组合逻辑电路的基本概念和原理。

2. 掌握组合逻辑电路的分析和设计方法。

3. 能够运用组合逻辑电路解决实际问题。

二、教学内容

1. 组合逻辑电路的基本概念：什么是组合逻辑电路，组合逻辑电路的特点。

2. 组合逻辑电路的原理：组合逻辑电路的构成，组合逻辑电路的工作原理。

3. 组合逻辑电路的分析方法：组合逻辑电路的分析步骤，如何判断组合逻辑电路的功能。

4. 组合逻辑电路的设计方法：组合逻辑电路的设计步骤，如何选择适当的逻辑门实现组合逻辑电路。

5. 组合逻辑电路的应用：组合逻辑电路在实际中的应用案例，如何利用组合逻辑电路解决问题。

三、教学方法

1. 讲授法：讲解组合逻辑电路的基本概念、原理和分析方法。

2. 案例分析法：分析组合逻辑电路的实际应用案例，让学生更好地理解组合逻辑电路的应用。

3. 实践操作法：让学生通过实际操作，设计组合逻辑电路，提高学生的实际动手能力。

四、教学准备

1. 教学PPT：制作组合逻辑电路的教学PPT，用于辅助讲解和展示。 2. 教学案例：准备一些组合逻辑电路的实际应用案例，用于分析。

3. 实验器材：准备一些逻辑门电路元件，让学生进行实践操作。

五、教学过程

1. 导入：通过简单的逻辑门电路实例，引入组合逻辑电路的概念。

2. 讲解：讲解组合逻辑电路的基本概念、原理和分析方法。

3. 分析：分析一些组合逻辑电路的实际应用案例，让学生理解组合逻辑电路的应用。

4. 设计：让学生分组设计一些组合逻辑电路，并进行展示和讲解。

5. 总结：总结本节课的重点内容，布置课后作业。

六、教学评估

1. 课堂问答：通过提问方式检查学生对组合逻辑电路基本概念的理解程度。

3. 设计作业：评估学生设计的组合逻辑电路方案，检查其分析和实现能力。

七、教学难点与解决策略

1. 组合逻辑电路的复杂性：通过实例分析和简化方法，帮助学生理解复杂的组合逻辑电路。

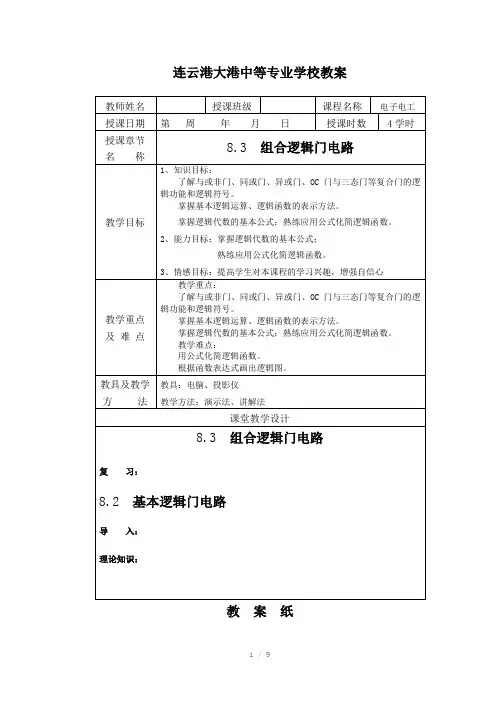

1 / 9 连云港大港中等专业学校教案

教师姓名 授课班级 课程名称 电子电工

授课日期 第 周 年 月 日 授课时数 4学时

授课章节

名 称 8.3 组合逻辑门电路

教学目标 1、知识目标：

了解与或非门、同或门、异或门、OC门与三态门等复合门的逻辑功能和逻辑符号。

掌握基本逻辑运算、逻辑函数的表示方法。

掌握逻辑代数的基本公式；熟练应用公式化简逻辑函数。

2、能力目标：掌握逻辑代数的基本公式；

熟练应用公式化简逻辑函数。

3、情感目标：提高学生对本课程的学习兴趣，增强自信心

教学重点

及 难 点 教学重点：

了解与或非门、同或门、异或门、OC门与三态门等复合门的逻辑功能和逻辑符号。

掌握基本逻辑运算、逻辑函数的表示方法。

掌握逻辑代数的基本公式；熟练应用公式化简逻辑函数。

教学难点：

用公式化简逻辑函数。

根据函数表达式画出逻辑图。

教具及教学方 法 教具：电脑、投影仪

教学方法：演示法、讲解法

课堂教学设计

8.3 组合逻辑门电路

复 习：

8.2 基本逻辑门电路

导 入：

理论知识：

教 案 纸

8.3 组合逻辑门电路

实用中常把与门、或门和非门组合起来使用。

8.3.1 几种常见的简单组合门电路

一、与非门

1．电路组成

在与门后面接一个非门，就构成了与非门，如图8.3.1所示。

2．逻辑符号

在与门输出端加上一个小圆圈，就构成了与非门的逻辑符号。

3．函数表达示式

与非门的函数逻辑式为

BAY

(8.3.1)

4．真值表

表8.3.1给出了与非门的真值表。

5．逻辑功能

与非门的逻辑功能为“全1出0，有0出1”。

表8.3.1 与非门真值表

A B AB BA

0

0

1

1 0

1

0

1 0
