第七章 门电路与组合逻辑电路
习题一
一、选择题
1. 三态门输出高阻状态时， 是正确的说法。
A.用电压表测量指针不动 B.相当于悬空 C.电压不高不低 D.测量电阻指针不动
2. 以下电路中可以实现“线与”功能的有 。
A.与非门 B.三态输出门 C.集电极开路门 D.漏极开路门
3．以下电路中常用于总线应用的有 。
A.TSL门 B.OC门 C. 漏极开路门 D.CMOS与非门
4．逻辑表达式Y=AB可以用 实现。
A.正或门 B.正非门 C.正与门 D.负或门
5．TTL电路在正逻辑系统中，以下各种输入中 相当于输入逻辑“1”。
A.悬空 B.通过电阻2.7kΩ接电源
C.通过电阻2.7kΩ接地 D.通过电阻510Ω接地
6．对于TTL与非门闲置输入端的处理，可以 。
A.接电源 B.通过电阻3kΩ接电源 C.接地 D.与有用输入端并联
7．要使TTL与非门工作在转折区，可使输入端对地外接电阻RI 。
A.＞RON B.＜ROFF C.ROFF＜RI＜RON D.＞ROFF
8．三极管作为开关使用时，要提高开关速度，可 。
A.降低饱和深度 B.增加饱和深度
C.采用有源泄放回路 D.采用抗饱和三极管
9．CMOS数字集成电路与TTL数字集成电路相比突出的优点是 。
A.微功耗 B.高速度 C.高抗干扰能力 D.电源范围宽
10．与CT4000系列相对应的国际通用标准型号为 。
A.CT74S肖特基系列 B. CT74LS低功耗肖特基系列
C.CT74L低功耗系列 D. CT74H高速系列
二、判断题（正确打√，错误的打×）
1．TTL与非门的多余输入端可以接固定高电平。（ ）
第六章 门电路及组合逻辑电路
第一节 门 电 路
一、填空题
1、门电路及由门电路组合的各种逻辑电路种类很多，应用广泛，但其中最基本的三种门电路是
、 和 。
2、逻辑电路的两种逻辑体制中，正逻辑的高电平用 表示，低电平用 表示。负逻辑的高电平用 表示，低电平用 表示。
3、逻辑电路中最基本的逻辑关系为 、 、 。
二、判断题（正确的在括号中打“√”，错误的打“×” ）
（ ）1、处理不连续的脉冲信号的电子电路称为模拟电路。
（ ）2、逻辑电路中，一律用“1”表示高电平，用“0”表示低电平。
（ ）3、“与”门的逻辑功能是“有1出1，全0出0”。
（ ）4、“异或”门的逻辑功能是：“相同出0，不同出1”。
（ ）5、常用的门电路中，判断两个输入信号是否相同的门电路是“与非”门。
（ ）6、数字集成电路从器件特性可分为TTL和MOS 两大系列。
（ ）7、由分立元件组成的二极管“非”门电路，实际上是一个二极管反相器。
三、选择题（将正确答案的序号填入括号中）
1、符合“或”逻辑关系的表达式是（ ）。
A、1+1 B、1+1＝10 C、1+1＝1
2、“与非”门的逻辑功能是（ ）。
A、全1出0，有0出1
B 、全0出1，有1出0
C、全1出1，有0出0
3、符合下列真值表6－1的是（ ）门电路。
A、“与” B、“或” C、“非”
4、符合下列真值表6－2的是（ ）门电路。
A、“与” B、“或”
C、“非” D、“与非”
5、在图6－1中的四个逻辑图，能实现Y=A的电路是（ ）。
6、图6－2的四个电路图中，不论输入信号A、B为何值，输入Y恒为1的电路为（ ）。

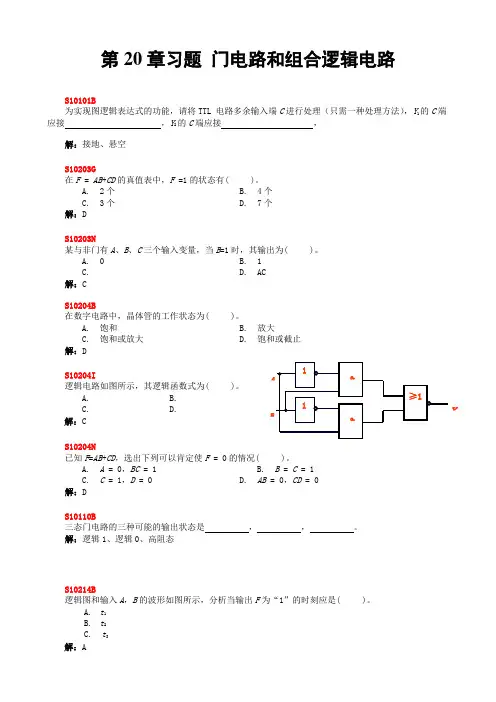

第20章习题 门电路和组合逻辑电路
S10101B
为实现图逻辑表达式的功能，请将TTL 电路多余输入端C进行处理（只需一种处理方法），Y1的C端应接 ，Y2的C端应接 ，
解：接地、悬空
S10203G
在F = AB+CD的真值表中，F =1的状态有( )。
A. 2个 B. 4个
C. 3个 D. 7个
解：D
S10203N
某与非门有A、B、C三个输入变量，当B=1时，其输出为( )。
A. 0 B. 1
C. D. AC
解：C
S10204B
在数字电路中，晶体管的工作状态为( )。
A. 饱和 B. 放大
C. 饱和或放大 D. 饱和或截止
解：D
S10204I
逻辑电路如图所示，其逻辑函数式为( )。
A. B.
C. D.
解：C
S10204N
已知F=AB+CD，选出下列可以肯定使F = 0的情况( )。
A. A = 0，BC = 1 B. B = C = 1
C. C = 1，D = 0 D. AB = 0，CD = 0
解：D
S10110B
三态门电路的三种可能的输出状态是 ， ， 。
解：逻辑1、逻辑0、高阻态
S10214B
逻辑图和输入A，B的波形如图所示，分析当输出F为“1”的时刻应是( )。
A. t1
B. t2
C. t3
解：A 1 A &
B Y 1
& ≥1
S10211I
图示逻辑电路的逻辑式为( )。
A.
B.
C.
解：B
S10212I
逻辑电路如图所示，其功能相当于一个( )。

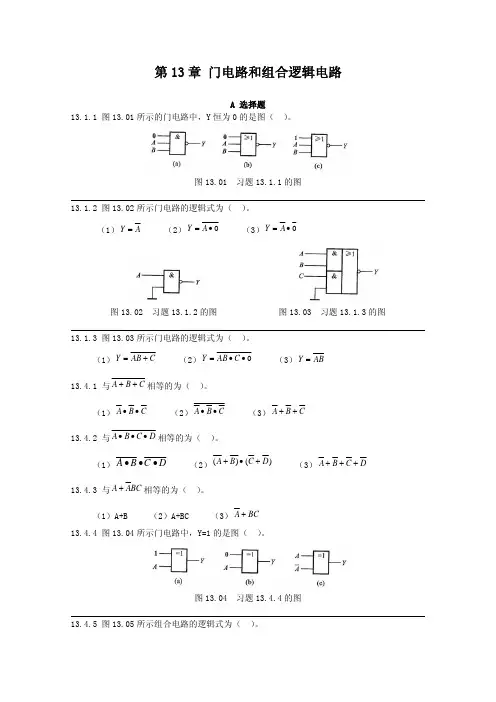

第13章 门电路和组合逻辑电路
A 选择题
13.1.1 图13.01所示的门电路中，Y恒为0的是图（ ）。
图13.01 习题13.1.1的图
13.1.2 图13.02所示门电路的逻辑式为（ ）。 （1）AY= （2）0•=AY （3）0•=AY
图13.02 习题13.1.2的图 图13.03 习题13.1.3的图
13.1.3 图13.03所示门电路的逻辑式为（ ）。 （1）CABY+= （2）0••=CABY （3）ABY= 13.4.1 与CBA++相等的为（ ）。 （1）CBA•• （2）CBA•• （3）CBA++ 13.4.2 与DCBA•••相等的为（ ）。 （1）DCBA••• （2）)()(DCBA+•+ （3）DCBA+++ 13.4.3 与BCAA+相等的为（ ）。 （1）A+B （2）A+BC （3）BCA+
13.4.4 图13.04所示门电路中，Y=1的是图（ ）。
图13.04 习题13.4.4的图
13.4.5 图13.05所示组合电路的逻辑式为（ ）。 （1）AY= （2）AY= （3）1=Y
图13.05 习题13.4.5的图 图13.06 习题13.4.6的图
13.4.6 图13.06所示组合电路的逻辑式为（ ）。 （1）ABY= （2）BAY= （3）BAY=
13.4.7 图13.07所示组合电路的逻辑式为（ ）。 （1）CBABY•= （2）CBABY•= （3）CBABY+=
图13.07 习题13.4.7的图 图13.08 习题13.4.8的图
13.4.8 图13.08所示组合电路的逻辑式为（ ）。 （1）CABCABY++= （2）CABCABY++= （3）CABCABY++= 13.4.9 若1=+=ACBAY，则（ ）。
（1）ABC ＝ 001 （2）ABC ＝ 110 （3）ABC ＝ 100
B基本题
13.1.4 如果与门的两个输入端中，A为信号输入端，B为控制端。设输入A的信号波形如图
