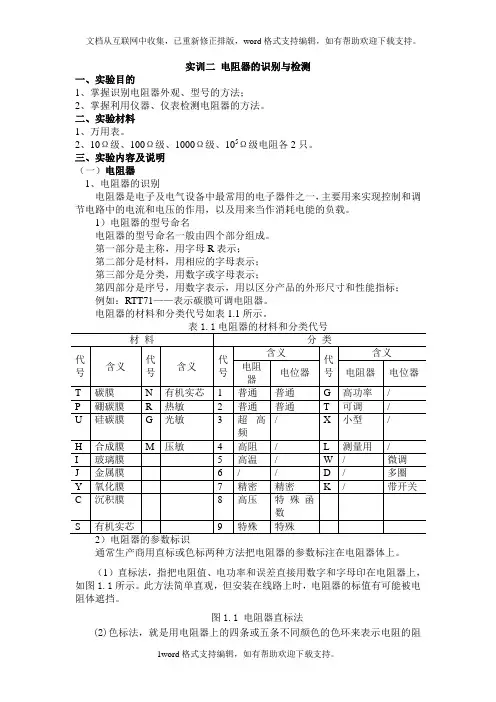

1word格式支持编辑，如有帮助欢迎下载支持。 实训二 电阻器的识别与检测
一、实验目的
1、掌握识别电阻器外观、型号的方法；
2、掌握利用仪器、仪表检测电阻器的方法。
二、实验材料
1、万用表。
2、10Ω级、100Ω级、1000Ω级、105Ω级电阻各2只。
三、实验内容及说明
（一）电阻器
1、电阻器的识别
电阻器是电子及电气设备中最常用的电子器件之一，主要用来实现控制和调节电路中的电流和电压的作用，以及用来当作消耗电能的负载。
1）电阻器的型号命名
电阻器的型号命名一般由四个部分组成。
第一部分是主称，用字母R表示；
第二部分是材料，用相应的字母表示；
第三部分是分类，用数字或字母表示；
第四部分是序号，用数字表示，用以区分产品的外形尺寸和性能指标；
例如：RTT71——表示碳膜可调电阻器。
电阻器的材料和分类代号如表1.1所示。
表1.1电阻器的材料和分类代号
材 料 分 类
代号 含义 代号 含义 代号 含义 代号 含义
电阻器 电位器 电阻器 电位器
T 碳膜 N 有机实芯 1 普通 普通 G 高功率 /
P 硼碳膜 R 热敏 2 普通 普通 T 可调 /
U 硅碳膜 G 光敏 3 超高频 / X 小型 /
H 合成膜 M 压敏 4 高阻 / L 测量用 /
I 玻璃膜 5 高温 / W / 微调
J 金属膜 6 / / D / 多圈
Y 氧化膜 7 精密 精密 K / 带开关
C 沉积膜 8 高压 特殊函数
S 有机实芯 9 特殊 特殊
2）电阻器的参数标识
通常生产商用直标或色标两种方法把电阻器的参数标注在电阻器体上。
（1）直标法，指把电阻值、电功率和误差直接用数字和字母印在电阻器上，如图1.1所示。此方法简单直观，但安装在线路上时，电阻器的标值有可能被电阻体遮挡。

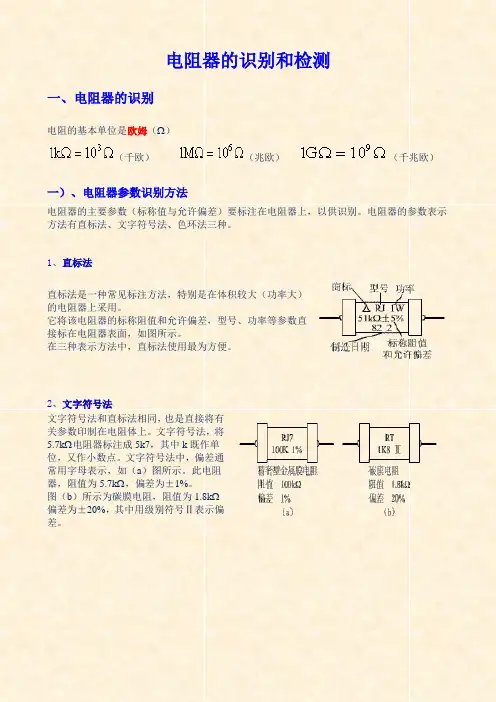

电阻器的识别和检测
一、电阻器的识别
电阻的基本单位是欧姆（）
（千欧） （兆欧） （千兆欧）
一）、电阻器参数识别方法
电阻器的主要参数（标称值与允许偏差）要标注在电阻器上，以供识别。电阻器的参数表示方法有直标法、文字符号法、色环法三种。
1、直标法
直标法是一种常见标注方法，特别是在体积较大（功率大）的电阻器上采用。
它将该电阻器的标称阻值和允许偏差，型号、功率等参数直接标在电阻器表面，如图所示。
在三种表示方法中，直标法使用最为方便。
2、文字符号法
文字符号法和直标法相同，也是直接将有关参数印制在电阻体上。文字符号法，将5.7k电阻器标注成5k7，其中k既作单位，又作小数点。文字符号法中，偏差通常用字母表示，如（a）图所示。此电阻器，阻值为5.7k，偏差为±1%。
图（b）所示为碳膜电阻，阻值为1.8k偏差为±20%，其中用级别符号Ⅱ表示偏差。
3、色标法
色标法是指不同颜色表示元件不同参数的方法。
在电阻器上，不同的颜色代表不同的标称值和偏差色标法可以分为：色环法和色点法。其中，最常用的是色环法。
色环电阻器中，根据色环的环数多少，又分为四色环表示法和五色环表示法。
下图（a）是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。
如图（b）中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为，偏差。
如图（c）电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。
下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。
图（b）中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。
判断色环电阻的第一条色环的方法
1.对于未安装的电阻，可以用万用表测量一下电阻器的阻值，再根据所读阻值看色环，读出标称阻值。
电阻器，通常简称为电阻，用大写字母R表示，是一个限流元件。电阻一般是两个引脚，将电阻接在电路中，起到限制支路电流作用。
一、电阻的识别
使用电阻，必须得知道如何认识电阻的大小。每个电阻上都有色环，即根据色环法，来读取电阻的大小。
所谓的色环法就是用不同颜色的色标来表示电阻参数。色环电阻有4个色环的，也有5个色环的，各个色环代表的意义如下表：
根据电阻上的色环位置的不同，其代表的意义也不一样。
以五色环为例介绍每条色环的意义，如下图所示： 在设计电路中使用的是常见的5色环电阻，颜色分别是棕、黑、黑、棕、棕。第1、2、3条代表数值，分别代表的数值是1、0、0；第4条表示倍数，棕色为1倍；第5条代表误差，棕色表示误差范围为+1%。
如下图所示：
根据色环表可得上图电阻值：
100 ×101=1000ᾨ 误差范围为正负10 ᾨ
读取色环电阻的参数，首先要判断读数的方向。一般来说，表示误差的色环离开其他几个色环较远并且较宽一些。判断好方向后，就可以从左向右读数。
二、电阻的分类 1、碳膜电阻（RT）
碳氢化合物在高温和真空中分解，使碳紧密附在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜的厚度和长度可以得到不同的阻值。
碳膜电阻器的阻值范围为1Ω~10MΩ。额定功率有0.125W、0.25W、0.5W、1W、2W、5W、10W等。
其特点具有极好的长期稳定性，电压的改变对阻值的影响极小，且具有负温度系数。价格低，制作容易，生产成本低，价格便宜，但体积较大。相对于我们学生来说，碳膜电阻具有的价格低，是最实用的电阻。也是使用范围最广的电阻，基本上每块电路板都有。
此外还有金属膜电阻（RJ）,金属氧化膜电阻（RY）,线绕电阻（RX）,有实心电阻{（RS）,熔断电阻（RF）,水泥电阻（RX）,零欧姆电阻等。因为我们使用的是碳膜电阻，再此就不一一介绍了，有兴趣的同学可以自己去网上搜索相关资料。
三、电阻的检测
在我们平时的使用中，我们不仅要学会电阻的识别，还要学会用专业仪器仪表来检测电阻的好坏。当然在不确定电阻大小的情况下我们也可以用仪器仪表来测量电阻的大小。下面就来介绍用万用表来检测电阻的好坏与大小。
色环电阻基本识别法
先说两句：色环电阻的识别方法不是随便规定的，这个方法是科学的、严谨的，非常值得一学。同学们今后会知 道，它实际上是数学方法的演绎和变通；它和10的整数幂、乘方的指数具有密切的逻辑关系；它是国际上通用的 科学计数法的“色彩化”。因此，同学们今后深入学习下去，你一定会体会到，这个方法既是十分美妙，又是十分 巧妙！
关于电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过 导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。 欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
1、颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
颜色 棕 红 橙 黄 绿 蓝 紫 灰
白 黑
数字 1 2 3 4 5 6 7 8 9 0
我们建议分两段背诵，容易记忆：
棕 红 橙 黄 绿
兰 紫 灰 白 黑
此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。对此，我们放在后面介绍。
“四色环”读数规则
所谓“四色环电阻”就是指用四条色环表示阻值的电阻。从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离*得比较近，而第四环距离稍微大一点。如下图：
但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。
