《三极管的识别和检测》
教
学
设
计
江苏省靖江中等专业学校
教学设计思想
对于高职院校五年制大专电子专业的学生来讲，《电子产品的装配与调试》是一门理论与实践紧密结合的课程.这门功课是学生通向就业之路的大门，也是电子类学生必须掌握的一门专业技能课.
《电子产品的装配与调试》在专业学习中占据了比较重要的地位，但是它也是很多学生学习的难点。传统的授课方式无法满足学生的学习需要，实践性强是这门功课最显著的特点，因此,如何改变传统教学模式，围绕教、学、做为一体,项目式、一体化教学一直是我们探索和实践的方向。下面我通过三极管的识别和检测这一教学章节的具体教学实践,具体阐述我的教学思想和方案。
教学思想：采用项目引领，任务驱动的模式,通过任务驱动和教师引导让学生自主学习动手参与 。
一、 以“情境聚焦”激发学习兴趣
学生的学习兴趣是学生学习的动力，也是学好一门功课的基础。对于一门比较枯燥的专业课来讲，如何激发学生的学习兴趣至关重要.在设计这节课的教学环节时，所有任务的提出都采用“情境聚焦"的方式，例如：由音乐门铃引出三极管，由实物、图片引出认识三极管.通过我们日常生活中常见的现象引出课题，同时在授课过程中多采用多媒体教学手段，以播放视频、动画等方式让学生集中注意力，这样就可以把学生的学习兴趣激发出来,让他们带着热情去了解枯燥的知识点。
二、以“项目总结”梳理学习要点
这节课的教学过程总共提出了三个学习任务及拓展任务，在每个教学环节结束，我都会根据学生看一看、听一听和做一做等学习步骤得出的结论进一步进行总结和归纳，形成学习要点。学生要做的就是掌握这些知识点并把这些知识点应用到具体的实践操作中去。
三、以“思考实践”巩固学习效果
做中学，教中做，教、做、学一体式本堂课的主要教学特点。课堂中，老师把大量的教学内容用提问的方式给出,引发学生思考，引导他们自己寻求答案，而老师只需要把他们的答案进行系统的总结归纳。学习效果的巩固则依靠操作过程来完成,真正使学生做到融学于做。 教 学 方 案
二极管的识别分类及测量
一、 符号： “D、VD、ZD”
普通二极管 稳压二极管
发光二极管 光敏二极管（光电）
快恢复二极管
二、 二级管的分类：
按材料分为两种：一是硅二极管，二是锗二极管。按制作工艺分为面接触二极管和点接角二极管。按用途分类有整流二极管、检波二极管、发光二极管、稳压二极管、光敏（光电）二极管、开关二极管和快恢复二极管。
硅管与锗管的区别：导通电压不一样，硅管的导通电压为0.7V，锗管的导通电压为0.3V（正向偏置电压）。主板上用到的大多为硅管。
三、 二极管的组成：
二极管采用两块不同特性的半导体材料制成，一块采用Ｐ型半导体，一块采用Ｎ型半导体通过特殊工艺使两块半导体连接在一起，在它同交界面形成了一个ＰＮ结，从Ｐ材料上引出正极性引脚，从Ｎ型材料上引出负极引脚。
二极管的外型：
二极管封装方式有两种：
塑封二极管 玻璃二极管
二极管的识别：
主板上用到的大部分都是贴片二极管，有红色的玻璃管和长方形的贴片状，这些二极管一般一端都会有特殊的标记，有标记的一端为二极管的负极
四、 二极管的特性：
正向导通，反向截止（单向导通性）
正向导通：如果给二极管正极的电压高于负极电压（正向偏置电压），只要正极电压达到一定的值，二极管导通，导通后二极管相当于一个导体，二极管的两引脚之间的电阻很小，相当于接通。电流流动方向是从正极流向负极，电流不能从负极流向正极，否则二极管已损坏。
反向截止：如果给二极管正极加的电压低于负极电压（反向偏置电压），二极管处于截止状态，二极管两引脚之间电阻很大，相当于开路。只要是反向电压，二极管中就没有电流流动，如果加的反向电压太大，二极管会击穿，电流从负极流向正极，说明二极管损坏。

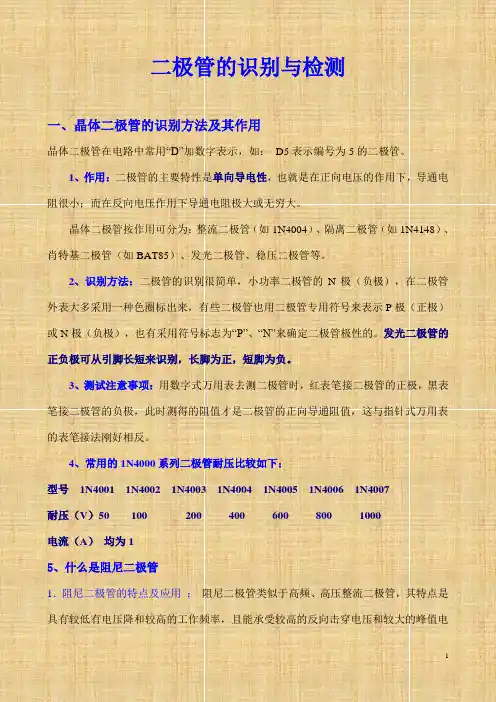

1 二极管的识别与检测
一、晶体二极管的识别方法及其作用
晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。
1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
4、常用的1N4000系列二极管耐压比较如下：
型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007
耐压（V）50 100 200 400 600 800 1000
电流（A） 均为1
5、什么是阻尼二极管
1．阻尼二极管的特点及应用 ： 阻尼二极管类似于高频、高压整流二极管，其特点是具有较低有电压降和较高的工作频率，且能承受较高的反向击穿电压和较大的峰值电2 流。阻尼二极管主要用在电视机中，作为阻尼二极管、升压整流二极管或大电流开关二极管使用。图4-53是阻尼二极管的外形。
2．常用的阻尼二极管 ： 常用的阻尼二极管有2AN系列、2CN系列、2DN系列和BS系列等，表4-48是部分阻尼二极管的主要参数。
3 二、不同种类二极管如何选用
1．检波二极管的选用： 检波二极管一般可选用点接触型锗二极管，例如2AP系列等。选用时，应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大的检波二极管。
晶体二极管的识别与检测晶体二极管
晶体二极管的识别与检测晶体二极管是晶体管的主要种类之一它是采用半导体晶体材料如硅、锗、砷化镓等制成的在电子产品中应用十分广泛。本章从二饭管的分类、识别和检测等多个方面对常用二极管进行系统分析和介绍。第一节晶体二极管概述几乎在所有的电子电路中都要用到晶体二极管它在许多的电路中起着重要的作用是诞生最早的半导体器件之一其应用也非常广泛二极;结构二极管是晶体二极臂的简称也叫半导体二极管用半导体单晶材料主要是锗和硅制成是半导体器件中最基本的一种器件是一种具有单方向导电特性的无源半导体器件晶体二极管由一个结加两个引线电极组成如图所示从型区引出线为二极管的正极从型区引出线为二极管的负极。
二极管在电路图中的代表符号二极管的结主要由锗材料组成的称锗二极管由硅材料组成的称硅二极管区正图极管的绐及电路符号二曩的结；二援管的符号二极管的分类和命名二极管种类有很多其分类情况如图所示按照所用的半导体材料可分为锗二极管管和硅二极臂管。裉据其不同用途可分为检波二极管、整流二极管、稳压二板管、开关二极管等。按照管芯结构又可分为点接触型二极管和面接触受二极管点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面通以脉冲电流使触丝一端与晶片牢固地烧结在一起形成一个结ATMEL MCU。由于是点接触只允许通过较小的电流不超过几十毫安适用于高频小电流电路如收音机的检波等。面接触型二极管的结面积较大允许通过较大的电流几安到几十安主要用于把交流电变换成直流电的整流电路中图为点接怂和面接触二极臂结构示意图图二最管的分类情况点按塑—串体接壹图点接麓与呵接二饭臂结构示意圈二极管的命名原则见本书附录。
三、二极管的伏安特性二饭管最重要的特性就是单方向导电性它可以用加在二极管两端的电压和流经二极臂电流的关系简称伏安特性来说明如图所示为硅二极臂伏安特性曲线横轴表示二极管两端的电压纵轴表示流经二极管的电漉图中的曲线可分为以下三个部分正向特性正向特性见图的右上半部当较小时依然等于这段电压叫死区电压也就是说二极管上虽然加了电压但这个电压不足以使电流通过结这个阻挡层所以依然无电流死区电压；锗管硅管左右。当超过死区电能霎曩圈饭的伏安特性曲线压以后只要电压硝稍升一点就会引起电流急剧增大通常情况下硅二极管正向电压不会超过锗二饭管正向电压不会超过由正向特性曲线还可以看到曲线之间是弯曲的我们称它为非线性区。
