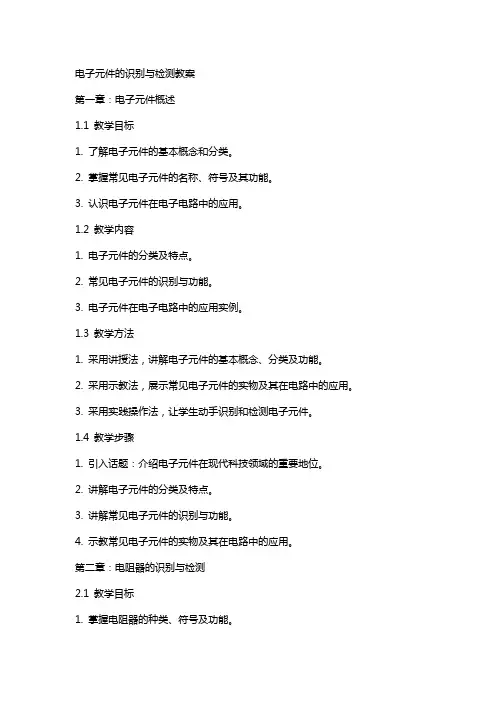

电子元件的识别与检测教案
第一章：电子元件概述
1.1 教学目标
1. 了解电子元件的基本概念和分类。
2. 掌握常见电子元件的名称、符号及其功能。
3. 认识电子元件在电子电路中的应用。
1.2 教学内容
1. 电子元件的分类及特点。
2. 常见电子元件的识别与功能。
3. 电子元件在电子电路中的应用实例。
1.3 教学方法
1. 采用讲授法，讲解电子元件的基本概念、分类及功能。
2. 采用示教法，展示常见电子元件的实物及其在电路中的应用。
3. 采用实践操作法，让学生动手识别和检测电子元件。
1.4 教学步骤
1. 引入话题：介绍电子元件在现代科技领域的重要地位。
2. 讲解电子元件的分类及特点。
3. 讲解常见电子元件的识别与功能。
4. 示教常见电子元件的实物及其在电路中的应用。
第二章：电阻器的识别与检测
2.1 教学目标
1. 掌握电阻器的种类、符号及功能。 2. 学会使用万用表检测电阻器的好坏及阻值。
3. 了解电阻器在电路中的作用及应用。
2.2 教学内容
1. 电阻器的种类及符号。
2. 电阻器的功能及应用。
3. 万用表的使用方法及检测电阻器的好坏、阻值。
2.3 教学方法
1. 采用讲授法，讲解电阻器的种类、符号及功能。
2. 采用示教法，展示电阻器的实物及其在电路中的应用。
3. 采用实践操作法，让学生动手使用万用表检测电阻器。
2.4 教学步骤
1. 引入话题：介绍电阻器在电子电路中的重要作用。
2. 讲解电阻器的种类、符号及功能。
3. 讲解电阻器在电路中的应用实例。
4. 示教万用表的使用方法及检测电阻器的好坏、阻值。
第三章：电容器的识别与检测
3.1 教学目标
1. 掌握电容器的种类、符号及功能。
2. 学会使用万用表检测电容器的好坏及容量。
3. 了解电容器在电路中的作用及应用。
3.2 教学内容
1. 电容器的种类及符号。 2. 电容器的功能及应用。
3. 万用表的使用方法及检测电容器的好坏、容量。

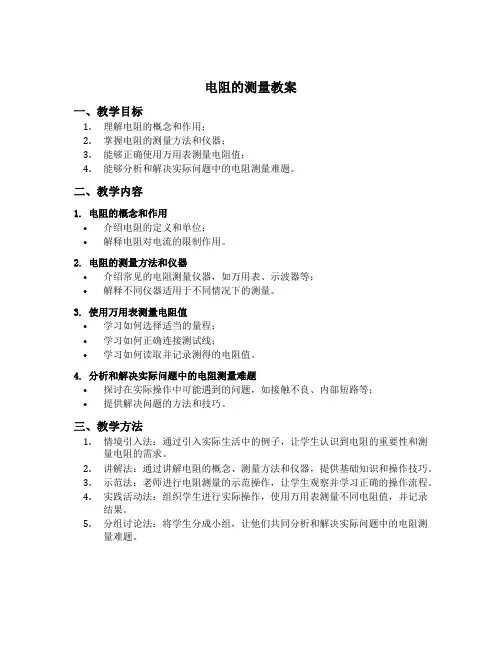

电阻的测量教案
一、教学目标
1. 理解电阻的概念和作用；
2. 掌握电阻的测量方法和仪器；
3. 能够正确使用万用表测量电阻值；
4. 能够分析和解决实际问题中的电阻测量难题。
二、教学内容
1. 电阻的概念和作用
• 介绍电阻的定义和单位；
• 解释电阻对电流的限制作用。
2. 电阻的测量方法和仪器
• 介绍常见的电阻测量仪器，如万用表、示波器等；
• 解释不同仪器适用于不同情况下的测量。
3. 使用万用表测量电阻值
• 学习如何选择适当的量程；
• 学习如何正确连接测试线；
• 学习如何读取并记录测得的电阻值。
4. 分析和解决实际问题中的电阻测量难题
• 探讨在实际操作中可能遇到的问题，如接触不良、内部短路等；
• 提供解决问题的方法和技巧。
三、教学方法
1. 情境引入法：通过引入实际生活中的例子，让学生认识到电阻的重要性和测量电阻的需求。
2. 讲解法：通过讲解电阻的概念、测量方法和仪器，提供基础知识和操作技巧。
3. 示范法：老师进行电阻测量的示范操作，让学生观察并学习正确的操作流程。
4. 实践活动法：组织学生进行实际操作，使用万用表测量不同电阻值，并记录结果。
5. 分组讨论法：将学生分成小组，让他们共同分析和解决实际问题中的电阻测量难题。 四、评价方式
1. 观察评价：观察学生在实际操作中是否能正确选择仪器、连接测试线，并准确读取和记录电阻值。
2. 问答评价：提问学生关于电阻概念、测量方法和解决问题的理解程度。
3. 实验报告评价：要求学生写一份关于电阻测量实验的报告，包括实验目的、步骤、结果分析和结论等内容。
五、教学流程
第一课时
1. 导入（5分钟）
– 通过举例引入电阻的概念和作用，让学生了解电阻的重要性。
2. 讲解电阻的概念和作用（10分钟）
– 介绍电阻的定义和单位；
– 解释电阻对电流的限制作用。
3. 讲解电阻的测量方法和仪器（15分钟）
– 介绍常见的电阻测量仪器，如万用表、示波器等；
中等专业学校2023-2024-1教案
编号：
备课组别 电子 课程
名称 电工电子 所在
年级 二年级 主备
教师
授课
教师 授课
系部 授课
班级 授课
日期
课题： 任务2 识别电阻
教学
目标 1．了解电阻的概念和电阻与温度的关系
2．能叙述电阻的基本特性，根据色环读取电阻值
3. 能使用万用表检测电阻和电位器
重点 正确使用万用表检测电阻和电位器
难点 如何正确读出测量值
教法
教学设备
教学
环节 教学活动内容及组织过程 个案补充
教
学
内
容 【课前导学】导入提问：
自然界中各种物质的导电程度并不相同，能够让电流通过的物质称之为导体，不能让电流通过的物质称为绝缘体，另外有些物质其特性介于导体与绝缘体之间，称为半导体。
任务2 识别电阻
一、电阻的概念和分类
1．导体对电流所呈现出的阻碍作用。不仅金属导体有电阻，其他物体也有电阻。
2．导体电阻是由它本身的物理条件决定的。
例：金属导体，它的电阻由它的长短、粗细、材料的性质和温度决定。
3. 电阻的分类
电阻有贴片电阻、金属膜电阻、碳膜电阻、和特殊电阻等五种
教
学
内
容
4．电阻定律：在保持温度不变的条件下，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，并与导体的材料性质有关。
RSl
式中：－导体的电阻率。它与导体的几何形状无关，而与导体材料的性质和导体所处的条件有关（如温度）。
单位：R－欧姆（Ω）；
l－米（m）；
S－平方米（m2）；
－欧米（m）。
5．(1) 阅读材料，得出结论。
结论：电阻率的大小反映材料导电性能的好坏，电阻率愈大，导电性能愈差。
导体：＜10-6 m
绝缘体：＞107m
半导体：10-6m＜ ＜107m
(3) 举例说明不同导电性能的物质用途不同。
二、电阻与温度的关系
1．温度对导体电阻的影响：
(1) 温度升高，自由电子移动受到的阻碍增加；
电阻的测量教案
导言：
电阻是电路中一个重要的参数，它用来衡量电流通过导体时产生的阻碍。在电子学、电路设计和实验中，测量电阻是非常常见的操作。本教案将介绍电阻的测量方法和相关实验技术，让学生掌握正确、准确测量电阻的方法。
一、实验目的
1. 学习使用电阻表和万用表测量电阻的方法；
2. 掌握串联电阻和并联电阻的等效电阻计算方法；
3. 理解电阻与电流、电压的关系，并能进行相应的计算。
二、实验器材
1. 变阻器
2. 电阻表
3. 万用表
4. 电源
5. 连接线
三、实验步骤
1. 串联电阻的测量 a. 将变阻器的两端分别连接到电阻表的两个接线端口；
b. 调节变阻器的阻值，观察电阻表的示数变化，并记录下来；
c. 根据记录的数据，计算出电路中串联电阻的等效电阻值。
2. 并联电阻的测量
a. 将变阻器的两端分别连接到万用表的两个接线端口；
b. 打开电源，使电流通过变阻器，并观察万用表的示数；
c. 根据观察到的电流和电源电压，使用欧姆定律计算并记录下并联电阻的等效电阻值。
3. 电阻的温度系数测量
a. 将变阻器和温度计连接在一起，温度计应紧密贴合变阻器；
b. 改变温度，使变阻器的温度发生变化，并记录相应的电阻值和温度值；
c. 根据记录的数据，计算出变阻器的温度系数，并分析其变化规律。
四、实验注意事项
1. 在进行测量前，确保实验电路的连接正确，没有松动的地方；
2. 在读数时，注意减去导线本身的电阻对测量结果的影响； 3. 在进行并联电阻的测量时，在电源关闭的情况下进行，以避免发生短路；
4. 对于温度系数的测量，要尽量保持温度改变的稳定和均匀。
五、实验总结
通过本次实验，我们学习到了电阻的测量方法和技巧。掌握了串联电阻和并联电阻的等效电阻计算方法，理解了电阻、电流和电压之间的关系。同时，我们还进行了电阻的温度系数测量，进一步了解了电阻的特性。通过实践操作，我们不仅提高了实验能力，还加深了对电阻测量原理的理解。
