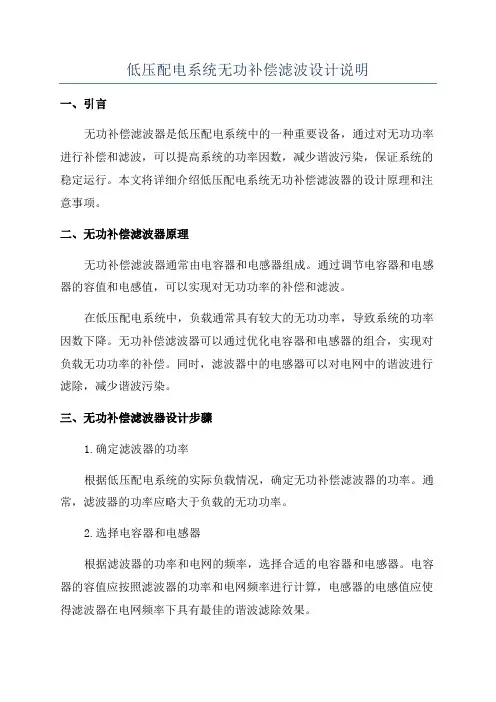

低压配电系统无功补偿滤波设计说明一、引言无功补偿滤波器是低压配电系统中的一种重要设备，通过对无功功率进行补偿和滤波，可以提高系统的功率因数，减少谐波污染，保证系统的稳定运行。
本文将详细介绍低压配电系统无功补偿滤波器的设计原理和注意事项。
二、无功补偿滤波器原理无功补偿滤波器通常由电容器和电感器组成。
通过调节电容器和电感器的容值和电感值，可以实现对无功功率的补偿和滤波。
在低压配电系统中，负载通常具有较大的无功功率，导致系统的功率因数下降。
无功补偿滤波器可以通过优化电容器和电感器的组合，实现对负载无功功率的补偿。
同时，滤波器中的电感器可以对电网中的谐波进行滤除，减少谐波污染。
三、无功补偿滤波器设计步骤1.确定滤波器的功率根据低压配电系统的实际负载情况，确定无功补偿滤波器的功率。
通常，滤波器的功率应略大于负载的无功功率。
2.选择电容器和电感器根据滤波器的功率和电网的频率，选择合适的电容器和电感器。
电容器的容值应按照滤波器的功率和电网频率进行计算，电感器的电感值应使得滤波器在电网频率下具有最佳的谐波滤除效果。
3.设计滤波器的连接方式根据实际的系统要求，选择滤波器的连接方式。
常见的连接方式包括单电容滤波器、双电容滤波器和电感滤波器等。
4.进行滤波器的电流和电压设计根据滤波器的功率和连接方式，计算滤波器的电流和电压。
滤波器的电流和电压设计应满足系统的安全要求，同时考虑滤波器的耐受能力和寿命。
5.进行滤波器的谐波分析和调整通过对滤波器的谐波分析，确定滤波器的谐波滤除效果。
根据实际需要，对滤波器进行调整，以达到最佳的谐波滤除效果。
四、无功补偿滤波器设计注意事项1.安全性滤波器内部的电容器和电感器应具有良好的安全性能，能够承受系统的电流和电压冲击，防止发生电弧、爆炸等事故。
2.稳定性滤波器的设计应具有良好的稳定性，能够适应负载的变化，保证系统的补偿效果和滤波效果。
3.谐波滤除效果滤波器应具备良好的谐波滤除效果，能够滤除电网中的谐波，减少谐波对系统的影响。
