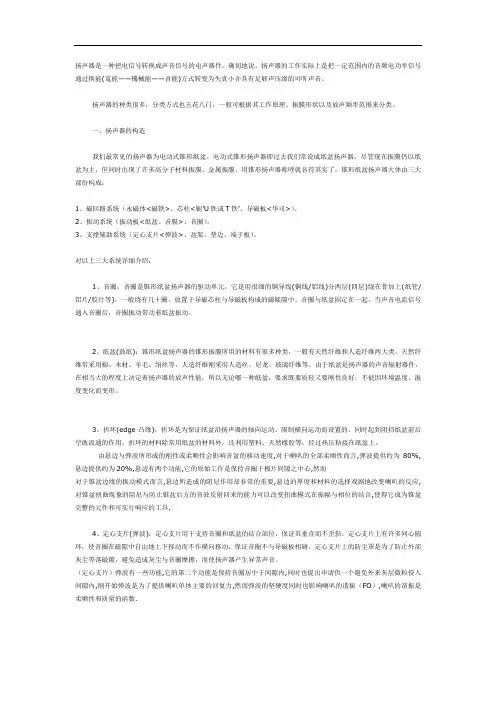

扬声器基本知识

扬声器是一种把电信号转换成声音信号的电声器件。

确切地说，扬声器的工作实际上是把一定范围内的音频电功率信号通过换能(電能——機械能——音能)方式转变为失真小并具有足够声压级的可听声音。

扬声器的种类很多，分类方式也五花八门，一般可根据其工作原理、振膜形状以及放声频率范围来分类。

一、扬声器的构造我们最常见的扬声器为电动式锥形纸盆。

电动式锥形扬声器即过去我们常说成纸盆扬声器，尽管现在振膜仍以纸盆为主，但同时出现了许多高分子材料振膜、金属振膜，用锥形扬声器称呼就名符其实了。

锥形纸盆扬声器大体由三大部份构成：1、磁回路系统（永磁体<磁铁>、芯柱<轭’U铁或T铁’、导磁板<华司>）。

2、振动系统（振动板<纸盆、音膜>、音圈）。

3、支撑辅助系统（定心支片<弹波>、盆架、垫边、端子板）。

对以上三大系统详细介绍：1、音圈：音圈是锥形纸盆扬声器的驱动单元，它是用很细的铜导线(铜线/铝线)分两层(四层)绕在骨加上(纸管/铝片/胶片等)，一般绕有几十圈，放置于导磁芯柱与导磁板构成的磁疑隙中。

音圈与纸盆固定在一起，当声音电流信号通入音圈后，音圈振动带动着纸盆振动。

2、纸盆(鼓纸)：锥形纸盆扬声器的锥形振膜所用的材料有很多种类，一般有天然纤维和人造纤维两大类。

天然纤维常采用棉、木材、羊毛、绢丝等，人造纤维刚采用人造丝、尼龙、玻璃纤维等。

由于纸盆是扬声器的声音辐射器件，在相当大的程度上决定着扬声器的放声性能，所以无论哪一种纸盆，要求既要质轻又要刚性良好，不能因环境温度、湿度变化而变形。

3、折环(edge凸缘)：折环是为保证纸盆沿扬声器的轴向运动、限制横向运动而设置的，同时起到阻挡纸盆前后空敢流通的作用。

折环的材料除常用纸盆的材料外，还利用塑料、天然橡胶等，经过热压粘接在纸盆上。

由悬边与弹波所形成的刚性或柔顺性会影响音盆的移动速度,对于喇叭的全部柔顺性而言,弹波提供约为80%,悬边提供约为20%,悬边有两个功能,它的原始工作是保持音圈于极片间隙之中心,然而对于锥盆边缘的振动模式而言,悬边所造成的阻尼作用却非常的重要,悬边的厚度和材料的选择戏剧地改变喇叭的反应,对锥盆扭曲现象的阻尼与防止锥盆后方的音波反射回来的能力可以改变扭曲模式在振幅与相位的结合,使得它成为锥盆完整的元件和可实行响应的工具.4、定心支片(弹波)：定心支片用于支持音圈和纸盆的结合部位，保证其垂直而不歪斜。

扬声器基础知识目录一、概述 (2)1. 扬声器基本概念 (2)2. 扬声器应用领域 (3)3. 扬声器发展趋势 (4)二、扬声器基本构造与原理 (6)1. 磁路系统 (6)1.1 磁铁种类与特性 (7)1.2 磁极设计原理 (8)1.3 磁路材料的选用 (9)2. 驱动系统 (11)2.1 音圈与引线的连接方式 (11)2.2 驱动系统的振动模式 (13)2.3 驱动系统的输出能力 (14)3. 悬边及悬挂系统 (15)3.1 悬边材料的选择 (16)3.2 悬挂系统的结构设计 (17)3.3 振动系统的动态特性 (18)三、扬声器性能指标与评价方法 (20)1. 声学性能参数 (21)1.1 频率响应特性 (22)1.2 声压级与灵敏度 (23)1.3 总谐波失真及其他失真指标 (24)2. 电气性能参数评价要点介绍与测量方法 (24)一、概述扬声器是一种将电能转换为声音信号并通过空气传播的电子设备。

它广泛应用于各种场合，如家庭影院、音响系统、广播、电视、电话等。

扬声器的工作原理是利用电流在磁性线圈中产生磁场，使磁铁与钕铁硼磁体相互吸引或排斥，从而带动音膜振动，产生声音。

扬声器的主要组成部分包括磁铁、音膜、线圈和振膜等。

本文将对扬声器的基础知识进行简要介绍，包括扬声器的分类、性能参数、工作原理和应用等方面的内容。

1. 扬声器基本概念扬声器是音频系统中的核心组件之一，是一种电能转声能的转换设备。

它负责将电子信号中的低频信号转化为声波，以人类听觉感知的声音形式表现出来。

扬声器的基本工作原理是通过电流激发磁场与磁场的相互作用来推动声波的传导媒介，也就是音膜或振膜震动产生声音。

其主要构成包括磁铁、音圈、音膜、磁路以及箱体等部分。

扬声器的种类多样，按其应用场景和功能可分为多种类型，如落地式音箱、书架式音箱、监听音箱等。

它们各自具有不同的特性和性能参数，以满足不同的音频输出需求。

了解扬声器的基本概念对于理解和使用音频设备至关重要，它不仅能帮助我们更好地理解声音的产生和传输过程，还能为选择合适的音响系统提供基础指导。

扬声器基础知识扬声器基础知识培训教材扬声器俗称喇叭，是声⾳重放系统的终端，它和⼈类的现代⽣活密不可分，已进⼊⼏乎每个家庭。

扬声器是⼀种电声换能器，它通过某种物理效应把电能换成声能。

根据换成的不同原理，扬声器可以分成电动（动圈）式扬声器、电磁式扬声器、压电式扬声器、电容式扬声器、⽓流式扬声器、平板式扬声器、离⼦式扬声器……电动式扬声器⾃1925年创制以来，已有70多年的历史。

因其结构简单，性能良好，品种繁多，使⽤最⼴⽽成为当前扬声器⽣产的主流。

现代⽣活中实际使⽤的扬声器，95%以上是电动式扬声器。

本教材以后提到的扬声器均指电动式扬声器。

1．电动式扬声器的基本构成与⼯作原理1.1 扬声器的基本构成圈边压线）丝线（锦出引帽尘防板线接架盆 . 统系助辅芯极罩磁铁T 司）板（华夹上钢磁统系路磁板）簧波、弹⽚（弹⽀位定盆）⾳合盆、复膜（纸振圈⾳统系动振成构本基的器声扬1.1典型扬声器结构⽰意图：(见封⾯)1.3 扬声器零部件的作⽤和要求1.3.1⾳圈⾳圈是振动系统的策动源。

⼈们把它⽐喻成扬声器的“⼼脏”，⾜见其重要。

⾳圈的基本要求是：直流电阻符合设计规定；漆包线与线之间，线与⾻架之间粘接牢固；有⼀定的耐热性，在扬声器使⽤中和长期最⼤功率试验中不散圈、不分离、不烧毁；外形圆整不变形；⾳圈⾻架有⼀定的强度，在使⽤和试验中不变形。

⾳圈由漆包线和⾻架组成。

漆包线的有：QA线（油性线）、QZ线（⾼强度线）、QAN线、LOCK线（⼀般耐温⾃粘线）、SV线（耐⾼温强⼒线）、CCAW线（铜包铝线）……⾻架材料的有：纸、铝（AL）、⽯棉、玻纤、环氧树脂、⼯程塑料（Kapton）⾳圈⼀般为⼆层绕制，但也有四层绕制的。

⾳圈的抽头⼀般为单⾯抽头，但也有双⾯抽头，既便于阴搞串联，并联组合，⼜有利于振动时的均衡受⼒。

⾳圈导线的截⾯⼀般都为圆形，其空间有效利⽤率仅为78%，现有截⾯为准矩形的扁线问世，其空间有效利⽤率⾼达96%。

为满⾜⼤功率、长冲程扬声器的特殊要求，⼯程技术⼈员采⽤左⾳圈⾻架上端均匀打孔的措施来帮助散热；采⽤⼀个特长⾻架分绕⼆组线圈与双定位⽀⽚相配，保证在⼤功率、长冲程条件下不擦边。

扬声器基础知识介绍扬声器是一种将电信号转换为声音信号的设备。

它是电子设备、通信设备以及家庭音响系统中不可或缺的一部分。

在这篇文章中，我将介绍扬声器的基础知识，包括其工作原理、构造和分类等方面。

1.扬声器的工作原理：扬声器的工作原理基于电磁感应法。

当交流电通入扬声器的音圈（线圈）时，音圈内会产生磁场。

音圈与一个磁铁或磁场产生器相连，在电流通入音圈的同时，磁场会引起音圈上的力，使其振动。

这种振动产生了声音，人耳能够感知到这种声音。

2.扬声器的构造：扬声器的主要构造包括以下几个要素：音圈、磁系统、振动膜、支撑结构和固定架。

音圈是由导电线圈制成的，负责产生磁场并与磁体发生相互作用。

磁系统通常包含一个永磁体，它的作用是产生一个稳定的磁场，使音圈能够受到磁力的驱动。

振动膜是由柔性材料制成的，它与音圈相连，并且会随着音圈的振动而产生声音。

支撑结构和固定架的作用是支持振动膜并固定其他组件。

3.扬声器的分类：根据扬声器的应用领域和声音特性，扬声器可以分为以下几类：动圈扬声器、电解扬声器、磁电扬声器和压电扬声器。

动圈扬声器是最常见的扬声器类型，它使用电磁感应法工作。

电解扬声器使用电解液体的变化来产生声音。

磁电扬声器使用压电陶瓷材料产生声音。

压电扬声器使用压电材料的变化来产生声音。

4.扬声器的性能参数：了解扬声器的性能参数对于选择和使用扬声器非常重要。

一些常见的性能参数包括：频率响应范围、灵敏度、阻抗和功率。

频率响应范围表示扬声器可以产生的频率范围，灵敏度表示扬声器对输入信号的响应能力，阻抗表示扬声器对电流的阻碍程度，而功率表示扬声器的输出能力。

5.扬声器的使用场景：扬声器广泛应用于各个领域，包括家庭音响系统、汽车音响系统、公共广播系统、电视和电影剧院等。

扬声器的使用场景不仅限于娱乐领域，也在通信和安全领域有着重要的应用。

总结：扬声器是将电信号转换为声音信号的设备，基于电磁感应法工作。

它的构造包括音圈、磁系统、振动膜、支撑结构和固定架。

扬声器知识总结一、扬声器的分类扬声器工作原理可以分为电动式、电磁式、静电式、压电式、离子式、火焰式等，电动式有叫动圈式，应用最为广泛。

二、动圈式扬声器原理根据法拉利定律，当截流导体通过电磁场时，会受到一个点动力，其方向符合弗莱明左右手定则，力与电流、磁场方向垂直，受到大小与电流、导线长度、磁通密度成正比。

当音圈输入交变音频电流时，音圈受到一个交变推动力产生交变运动，带动纸盆震动，反复推动空气发声。

目前使用最广泛的纸盆扬声器、号简扬声器都属于电动式扬声器。

三、动圈式扬声器结构1）T铁、华司，导磁作用，形成均匀的磁场空间，音圈即置于其中。

2）音圈，漆包线绕制而成的线圈，振动的策动源，交变的音频信号形成交变的磁力，带动振膜往返运动3）弹波，固定音圈4）盆架，支撑纸盆5）振膜和折环——材质对声音品质影响很大纸质振膜，具有质量轻和适当阻尼的优点，但易受潮湿霉烂或变形，它的表面硬度低，不能产生高辐射声波速度，用于低音喇叭声音丰满深沉，十分适合。

金属振膜,动态和解析力较好塑料振膜，pp材料复合纤维.纸质悬边，这种喇叭基本就是玩具，无音质之说泡沫悬边，音质要比纸质的强，成本也较低，市面上大部分的迷你音箱采用此类泡边喇叭橡胶悬边，弹性要比泡边喇叭强，低音效果更好些。

成本上也比泡边要高PU悬边，弹性、瞬态比较好，音质在这4种喇叭种最好，成本也最高。

在外观上和橡胶边并没有太明显的却别，其悬边光泽要比橡胶悬边稍微光亮些，弹性也相对更好一些些。

内磁式——U铁，体积小，漏磁小，价格稍贵，一般多媒体和电视较为常用外磁式——T铁，体积大，漏磁大，价格便宜，音箱等四、球顶形扬声器——动圈式之一，用于重放高音单元在音响系统中一般把电动扬声器都用于中、低音单元，而高音单元部分多由球顶扬声器担任。

对于高音单元来说，由于工作频率较高，在重放高音时振动膜会在永久磁铁的磁路气隙中作高速运动，因此要求高音扬声器的振动膜能够对瞬变的高频信号作出迅速的反应，并且能承受高速运动而产生的空气压力，因此对于振动膜的制作材料要求质量轻，并且有足够的强度。
