工程制图(有答案)

1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。

2、基本几何体按表面特征分为平面立体，曲面立体两种。

3、一个标注完整的尺寸由尺寸界线, 尺寸线和尺寸数字三要素组成。

4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线绘制，小径用粗实线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。

5、装配图的内容包括一组图形，必要的尺寸，技术要求, 标题栏，零件序号和明细栏。

6、城市给水工程包括一、二级泵房，输水管网，给水处理厂.7、平行投影法包括两种，其中,投射线垂直于投影面的叫做正投影法。

8、在投影面平行线中，正平线在正立投影面面上的投影反映实长。

9、空间两直线的相对位置有三种情况即平行、相交、交叉.10、在标注球的直径尺寸时，尺寸数字前面应加注符号SΦ;在标注球的半径尺寸时，尺寸数字前面应加注符号SR。

11、六个基本视图仍然保持长对正、高平齐、宽相等的投影规律。

12、移出断面图的轮廓线用粗实线绘制,重合断面图的轮廓线用细实线绘制。

13、空间两点的相对位置关系，其中X坐标确定两点的左右相对位置，Y坐标确定两点前后相对位置,Z坐标确定两点的上下相对位置。

14、平面截切圆锥时,由于截平面与圆锥轴线的相对位置不同，截交线有五种情况，其中，当截平面穿过轴线时，圆锥面的截交线为圆或椭圆。

15、在各种机件的表达方法中,视图包括四种，分别为基本视图、向视图、局部视图和斜视图。

16、国标规定，一个完整的尺寸一般由数字、尺寸线、箭头和尺寸界线组成。

17、在标注球的直径尺寸时，尺寸数字前面应加注符号SΦ；在标注球的半径尺寸时，尺寸数字前面应加注符号SR。

18、三视图的投影规律是：主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。

19、普通螺纹的旋合长度规定了短旋合长度组S 、中等旋合长度组N 、长旋合长度组L 旋合三种。

20、根据断面图布置位置的不用,断面图分为重合断面图和移出断面图。

工程制图考试试题（附答案）一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。

2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。

3．多面正投影图是工程中应用最广泛的一种图示方法。

4.点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。

②点的正面投影与点的侧面投影的连线垂直于OZ轴。

③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。

5.在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。

6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。

7.空间两直线互相平行，则它们的同面投影也一定平行。

8.空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。

9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。

10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。

11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。

12.直线与平面的相对位置有_平行__、相交_和_垂直___。

13.直线与平面相交求交点的方法有积聚性法和辅助线法。

14.平面与平面的相对位置有_平行__、相交_和_垂直。

15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。

16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。

②__新的投影面必须垂直于原有的一个投影面 __ 。

17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。

18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。

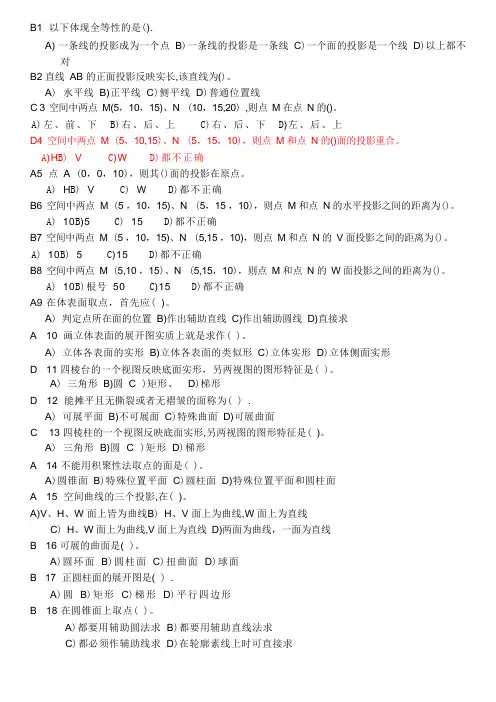

B1 以下体现全等性的是().A) 一条线的投影成为一个点B)一条线的投影是一条线C)一个面的投影是一个线D)以上都不对B2 直线AB 的正面投影反映实长,该直线为()。

A) 水平线B)正平线C)侧平线D)普通位置线C 3 空间中两点M(5，10，15)、N (10，15,20) ,则点M 在点N 的()。

A)左、前、下 B)右、后、上 C)右、后、下 D)左、后、上D4 空间中两点M (5，10,15)、N (5，15，10)，则点M 和点N 的()面的投影重合。

A)H B) V C)W D)都不正确A5 点A (0，0，10)，则其()面的投影在原点。

A) H B) V C) W D)都不正确B6 空间中两点M (5 ，10，15)、N (5，15 ，10)，则点M 和点N 的水平投影之间的距离为()。

A) 10B)5 C) 15 D)都不正确B7 空间中两点M (5 ，10，15)、N (5,15 ，10)，则点M 和点N 的V 面投影之间的距离为()。

A) 10B) 5 C)15 D)都不正确B8 空间中两点M (5,10 ，15)、N (5,15，10)，则点M 和点N 的W 面投影之间的距离为()。

A) 10B)根号50 C)15 D)都不正确A9 在体表面取点，首先应( )。

A) 判定点所在面的位置B)作出辅助直线C)作出辅助圆线D)直接求A 10 画立体表面的展开图实质上就是求作( )。

A) 立体各表面的实形B)立体各表面的类似形C)立体实形D)立体侧面实形D 11 四棱台的一个视图反映底面实形，另两视图的图形特征是( )。

A) 三角形B)圆 C )矩形、D)梯形D 12 能摊平且无撕裂或者无褶皱的面称为( ) .A) 可展平面B)不可展面C)特殊曲面D)可展曲面C 13 四棱柱的一个视图反映底面实形,另两视图的图形特征是( )。

A) 三角形B)圆 C )矩形D)梯形A 14 不能用积聚性法取点的面是( )。

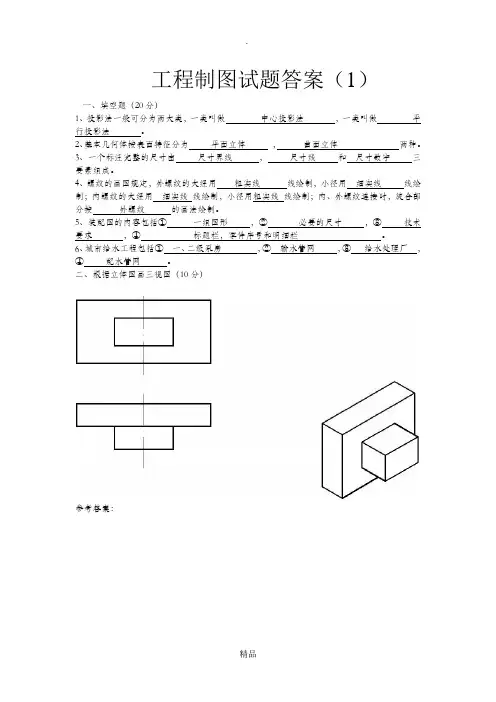

工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。

2、基本几何体按表面特征分为平面立体，曲面立体两种。

3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。

4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。

5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。

6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂，④配水管网。

二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。

三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。

2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用1 代替。

3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。

4、普通螺纹M16×1.5LH-5g6g-S的公称直径为16 mm，旋向为右（左、右）；导程为1.5 。

5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。

6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。

二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（3）四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。

B 1 以下体现全等性的是（）。

A)一条线的投影成为一个点B)一条线的投影是一条线C)一个面的投影是一个线D)以上都不对B 2 直线AB的正面投影反映实长，该直线为（）。

A）水平线B）正平线C）侧平线D）一般位置线C 3 空间中两点M（5，10，15）、N （10，15，20），则点M在点N的（）。

Ａ）左、前、下Ｂ）右、后、上Ｃ）右、后、下Ｄ）左、后、上D 4 空间中两点M（5，10，15）、N （5，15，10），则点M和点N的（）面的投影重合。

Ａ）H Ｂ）V Ｃ）W Ｄ）都不正确A 5 点A（0，0，10），则其（）面的投影在原点。

Ａ）H Ｂ）V Ｃ）W Ｄ）都不正确B 6 空间中两点M（5，10，15）、N （5，15，10），则点M和点N的水平投影之间的距离为（）。

Ａ）10 Ｂ）5 Ｃ）15 Ｄ）都不正确B 7 空间中两点M（5，10，15）、N （5，15，10），则点M和点N的V面投影之间的距离为（）。

Ａ）10 Ｂ）5 Ｃ）15 Ｄ）都不正确B 8 空间中两点M（5，10，15）、N （5，15，10），则点M和点N的W面投影之间的距离为（）。

Ａ）10 Ｂ）根号50 Ｃ）15 Ｄ）都不正确A 9 在体表面取点，首先应( )。

A）判定点所在面的位置B）作出辅助直线C）作出辅助圆线D）直接求A 10 画立体表面的展开图实质上就是求作( )。

A）立体各表面的实形B）立体各表面的类似形C）立体实形D）立体侧面实形D 11四棱台的一个视图反映底面实形，另两视图的图形特征是( )。

A）三角形B）圆C ）矩形、D）梯形D 12 能摊平且无撕裂或无褶皱的面称为( )。

A）可展平面B）不可展面C）特殊曲面D）可展曲面C 13四棱柱的一个视图反映底面实形，另两视图的图形特征是( )。

A）三角形B）圆C ）矩形D）梯形A 14不能用积聚性法取点的面是( )。

A）圆锥面B）特殊位置平面C）圆柱面D）特殊位置平面和圆柱面A 15 空间曲线的三个投影，在( )。

B 1 以下体现全等性的是（）。

A)一条线的投影成为一个点B)一条线的投影是一条线C)一个面的投影是一个线D)以上都不对B 2 直线AB的正面投影反映实长，该直线为（）。

A）水平线 B）正平线 C）侧平线 D）一般位置线C 3 空间中两点M（5，10，15）、N （10，15，20），则点M在点N的（）。

Ａ）左、前、下Ｂ）右、后、上Ｃ）右、后、下Ｄ）左、后、上D 4 空间中两点M（5，10，15）、N （5，15，10），则点M和点N的（）面的投影重合。

Ａ）H Ｂ）V Ｃ）W Ｄ）都不正确A 5 点A（0，0，10），则其（）面的投影在原点。

Ａ）H Ｂ）V Ｃ）W Ｄ）都不正确B 6 空间中两点M（5，10，15）、N （5，15，10），则点M和点N的水平投影之间的距离为（）。

Ａ）10 Ｂ）5 Ｃ）15 Ｄ）都不正确B 7 空间中两点M（5，10，15）、N （5，15，10），则点M和点N的V面投影之间的距离为（）。

Ａ）10 Ｂ）5 Ｃ）15 Ｄ）都不正确B 8 空间中两点M（5，10，15）、N （5，15，10），则点M和点N的W面投影之间的距离为（）。

Ａ）10 Ｂ）根号50 Ｃ）15 Ｄ）都不正确A 9 在体表面取点，首先应( )。

A）判定点所在面的位置 B）作出辅助直线 C）作出辅助圆线 D）直接求A 10 画立体表面的展开图实质上就是求作( )。

A）立体各表面的实形 B）立体各表面的类似形 C）立体实形 D）立体侧面实形D 11四棱台的一个视图反映底面实形，另两视图的图形特征是( )。

A）三角形 B）圆 C ）矩形、 D）梯形D 12 能摊平且无撕裂或无褶皱的面称为( )。

A）可展平面 B）不可展面 C）特殊曲面 D）可展曲面C 13四棱柱的一个视图反映底面实形，另两视图的图形特征是( )。

A）三角形 B）圆 C ）矩形 D）梯形A 14不能用积聚性法取点的面是( )。

A）圆锥面 B）特殊位置平面 C）圆柱面 D）特殊位置平面和圆柱面A 15 空间曲线的三个投影，在( )。

1
班级 姓名 学号
第三章 立体的投影及其表面交线
班级 姓名 学号
第三章 立体的投影及其表面交线
班级 姓名 学号
第三章 立体的投影及其表面交线
第三章 立体的投影及其表面交线
班级 姓名 学号
班级 姓名 学号
第五章 组合体
38
44
51
52
53
班级 姓名 学号
第五章 组合体
54
第五章 组合体班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
班级 姓名 学号
第六章 机件的常用图样画法
班级 姓名 学号
第六章 机件的常用图样画法。

第1章点和直线1．已知三点A、B、C的两面投影，求第三投影。

2．作出两点A、B的三面投影：点A（25，15，20）；点B在A之左10、A之前15、A之上12。

3．已知三点A、B、D等高，点C在点A正下方，补画诸点的投影，并表明可见性。

4．判断下列直线对投影面的相对位置。

AB是侧平线；EF是水平线；CD是正垂线；GH是侧平线5．判断下列直线对投影面的相对位置，并画出第三投影。

AB是正平线；AC是铅垂线；AD是正垂线；BC是侧垂线。

6．判断并填写两直线的相对位置。

AB、CD两直线相交；PQ、MN两直线相交；AB、EF两直线平行；PQ、ST两直线平行；CD、EF两直线交叉；MN、ST两直线交叉。

７．已知CD和AB垂直相交，补画CD的投影。

第2章平面１．已知矩形ABCD的V面投影和AD的H面投影，完成其H面投影。

２．由点A作△BCD的垂线AK。

K为垂足，并标出A与△BCD的真实距离。

３．在AB、CD上作对V面投影的重影点E、F和对W面的重影点M、N的三面投影，并表明可见性。

４．作一直线MN，使MN∥AB，且与直线CD、EF相交。

５．用直角三角形法求线段AB的实长和对H面、V面的倾角а、в。

６．求作平面图形的第三投影，并判别平面所处的空间位置。

７．已知五边形ABCDE的一边BC∥V面，完成其水平投影。

８．在△ABC内取点D，使点D与H、V面的距离分别为18，30。

９．作图判断点A、B、C、D是否在同一平面上？四点不在同一平面上。

１０．作两交叉直线AB、CD的公垂线EF，分别与AB、CD交于E、F，并标明AB、CD间的真实距离。

１１．由点A作直线CD的垂线AB，并求出点A与直线CD之间的距离。

1２．判断下列直线与平面、平面与平面是否平行？（1）直线与平面平行（2）两平面平行（3）两平面不平行１３．求作直线CD与△LMN的交点，并表明可见性。

１４．求作铅垂线AB与△CDE的交点，并表明可见性。

１５．求作△EFG与□PQRS的交线，并判断可见性。
