工图答案 (1)

《中文版AutoCAD工程制图（2008版）》答案第2章1. 问答题(1) 叙述AutoCAD 2008对计算机系统的软、硬件的要求（见2.1.1节）。

(2) 叙述AutoCAD 2008工作界面的组成，并说明各组成部分的功能（见2.2节）。

(3) 叙述绘图时确定二维点的方式（见2.5节）。

2. 选择题从下面各题中选择正确的答案。

(1) 安装AutoCAD 2008时，一般要求计算机有512MB的内存，有750MB以上的硬盘空间。

a. 正确√b. 错误(2) 启动AutoCAD 2008与启动一般Windows应用程序的方法相同。

a. 正确√b. 错误(3) AutoCAD 2008的命令和系统变量区分大小写。

a. 正确b. 错误√(4) AutoCAD图形文件的扩展名是dwt。

a. 正确b. 错误√(5) 可以同时打开多个AutoCAD图形文件。

a. 正确√b. 错误第3章1. 选择题从下面各题中选择正确的答案。

(1) 用LINE命令可以绘制出一系列直线段。

a. 正确√b. 错误(2) 可以从指定的点向任意方向绘制射线。

a. 正确√b. 错误(3) 最多可以绘制有1024条边的正多边形。

a. 正确√b. 错误(4) RECTANG命令允许根据指定的面积绘制矩形。

a. 正确√b. 错误(5) 用CIRCLE命令的“相切、相切、半径(T)”选项绘制圆时，得到的圆与选择相切对象时的选择位置无关。

a. 正确b. 错误√(6) 根据包含角绘制圆弧时，包含角有正、负之分。

a. 正确√b. 错误(7) 点对象只有一种样式。

a. 正确b. 错误√1. 选择题从下面各题中选择正确的答案。

(1) 对于AutoCAD 2008的各编辑命令，在“选择对象: ”提示下均可以用4.1节介绍的所有选择对象方法选择操作对象。

a. 正确b. 错误√(2) 可以用OOPS命令恢复图形中所有用ERASE命令删除的对象。

a. 正确b. 错误√(3) 用COPY命令复制对象后，原对象仍然保留。

工程制图考试试题（附答案）一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。

2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。

3．多面正投影图是工程中应用最广泛的一种图示方法。

4.点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。

②点的正面投影与点的侧面投影的连线垂直于OZ轴。

③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。

5.在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。

6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。

7.空间两直线互相平行，则它们的同面投影也一定平行。

8.空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。

9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。

10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。

11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。

12.直线与平面的相对位置有_平行__、相交_和_垂直___。

13.直线与平面相交求交点的方法有积聚性法和辅助线法。

14.平面与平面的相对位置有_平行__、相交_和_垂直。

15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。

16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。

②__新的投影面必须垂直于原有的一个投影面 __ 。

17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。

18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。

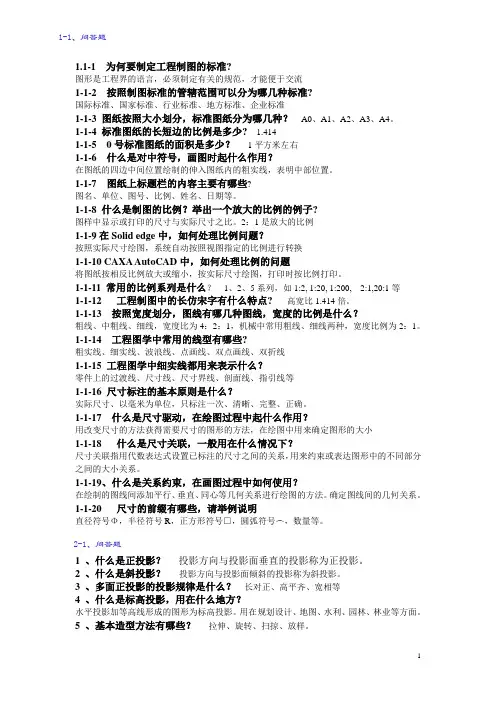

1-1、问答题1.1-1 为何要制定工程制图的标准?图形是工程界的语言，必须制定有关的规范，才能便于交流1-1-2 按照制图标准的管辖范围可以分为哪几种标准?国际标准、国家标准、行业标准、地方标准、企业标准1-1-3 图纸按照大小划分，标准图纸分为哪几种？A0、A1、A2、A3、A4。

1-1-4 标准图纸的长短边的比例是多少? 1.4141-1-5 0号标准图纸的面积是多少？1平方米左右1-1-6 什么是对中符号，画图时起什么作用？在图纸的四边中间位置绘制的伸入图纸内的粗实线，表明中部位置。

1-1-7 图纸上标题栏的内容主要有哪些?图名、单位、图号、比例、姓名、日期等。

1-1-8 什么是制图的比例？举出一个放大的比例的例子?图样中显示或打印的尺寸与实际尺寸之比。

2：1是放大的比例1-1-9在Solid edge中，如何处理比例问题？按照实际尺寸绘图，系统自动按照视图指定的比例进行转换1-1-10 CAXA AutoCAD中，如何处理比例的问题将图纸按相反比例放大或缩小，按实际尺寸绘图，打印时按比例打印。

1-1-11 常用的比例系列是什么？1、2、5系列，如1:2, 1:20, 1:200, 2:1,20:1等1-1-12 工程制图中的长仿宋字有什么特点? 高宽比1.414倍。

1-1-13 按照宽度划分，图线有哪几种图线，宽度的比例是什么？粗线、中粗线、细线，宽度比为4：2：1，机械中常用粗线、细线两种，宽度比例为2：1。

1-1-14 工程图学中常用的线型有哪些?粗实线、细实线、波浪线、点画线、双点画线、双折线1-1-15 工程图学中细实线都用来表示什么？零件上的过渡线、尺寸线、尺寸界线、剖面线、指引线等1-1-16 尺寸标注的基本原则是什么？实际尺寸、以毫米为单位，只标注一次、清晰、完整、正确。

1-1-17 什么是尺寸驱动，在绘图过程中起什么作用？用改变尺寸的方法获得需要尺寸的图形的方法，在绘图中用来确定图形的大小1-1-18 什么是尺寸关联，一般用在什么情况下？尺寸关联指用代数表达式设置已标注的尺寸之间的关系，用来约束或表达图形中的不同部分之间的大小关系。

工图试题1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。

答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。

答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。

答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。

答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。

答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。

答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。

答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。

答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。

答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖(C) 局部剖 (D) 断面2、用剖切面局部地剖开机件所得的视图称（）视图。

工图复习试卷及参考答案全五套中南大学网络教育课程考试复习题及参考答案工程图学一、选择题:1.找出符合箭头方向的正确投影。

2.选择正确的左视图。

3.选择正确的断面图。

4.多向选择题:根据主俯视图，选择正确的左视图。

5.根据俯视图选择正确的剖视图。

6.选择正确的左视图。

7.判断小轴的四个移出断面哪个正确。

8.根据俯视图选择正确的剖视图。

9.选择正确的断面图。

10.根据两视图，找出正确的第三视图。

11.选择正确的左视图。

12.下列局部剖视图表达正确的一组是( )13.下列螺纹及螺纹连接画法正确的是( )二、补漏线:1.补画视图中漏画的图线。

2.补画剖视图中漏画的图线。

3.补画视图中漏画的图线。

4.补画视图中漏画的图线。

5.补画剖视图中漏画的图线。

6.画全左视图。

7.补画剖视图中漏画的图线。

8.补画视图中漏画的图线。

9.补画视图中漏画的图线。

10.补画主视图中的漏线。

11.补画视图中漏画的图线。

12.补画俯、左视图中漏画的图线。

13.补画左视图中漏画的图线。

三、补视图:1.补画俯视图。

2.补画俯视图。

3.求作俯视图。

4.补画左视图。

5.画出圆柱被截切后的侧面投影。

6.补画左视图。

7.补画俯视图。

8.画全俯视图，作出左视图。

9.补画俯视图。

四、改错题1.找出主视图中的错误，并在指定位置画出正确的视图。

2.改正螺纹连接画法中的错误，把正确的图形画在下面空白处。

五、剖视图:1(将主视图画成半剖视图，并画出全剖的左视图。

2(将主视图改画成半剖视图，并将左视图画成全剖视图。

(将主视图画成半剖视图，并画出全剖的左视图。

34.将主视图画成半剖视图，并将左视图画成全剖视图。

5.将主视图画成全剖视图。

6.在指定位置将主视图改为半剖视图，并画出全剖的左视图。

7.将主视图画成全剖视图(可在原图上改，不要的线打“X”)。

8.在指定位置把主视图画成半剖视图，左视图画成全剖视图。

参考答案一、选择题:1.找出符合箭头方向的正确投影。

习题:一. 填空题1.绘制技术图样时应优先采用基本幅面。

必要时，必要时也允许加长幅面，但必须按整数倍加长。

2.图纸可横放（X型）或竖放（Y型），其格式分为和两种，但应注意，同一产品的图样只能采用一种格式。

3.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和等组成。

4.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为2:1,粗线宽度优先米用。

5.平面图形的尺寸按其作用不同，分为和两类。

二. 选择题1.下面哪个比例是原值比例？A 1:1B 2:1C 1:22.下面哪个比例是放大比例？A 1:1B 2:1C 1:23.下面哪个比例是缩小比例？A 1:1B 2:1C 1:24.我国的国家标准简称“国标”，其代号为GB或GB/ToA GB表示强制性国家标准，GB/T表示推荐性国家标准。

B GB/T表示强制性国家标准C GB表示推荐性国家标准。

5.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为A 2:1B 1:2C 3:1三. 简答题1.图纸的基本幅面有哪几种？各种幅面大小之间有何规律？2.说明比例1： 2和比例2： 1的意义。

3.字体的号数表示什么？写出国标中规定的字号系列。

4.图样中书写的文字必须做到哪些要求？5.分别说明粗实线、细虚线、细点画线、波浪线、细双点画线、细实线的主要用途。

6.写出国家标准中规定的图线宽度系列。

机械图样中的图线宽度分哪几种？7.完整的尺寸由哪几部分组成？它们各有哪些规定？各类尺寸标注的基本规则是什么？8.圆的直径、圆弧的半径以及角度的注法分别有什么特点？9.书写不同方向的尺寸数值时有什么规则？10.圆的直径、圆弧的半径、角度的标注分别有什么特点？11.什么是斜度？什么是锥度？分别说明Zl:5表示什么？1:5表示什么？12.徒手草图应达到哪些基本要求？如何徒手绘制各种直线和圆？13.试述绘制平面图形的方法和步骤。

bl四. 几何作图：在图纸上按1:1比例画出吊钩的平面图形。

《工程制图》课程习题集一、问答与作图题11.在直线AB上找点K使AK:KB=3:2,在直线CD上找点E，使DE:EC=1:2。

2.判断直线的相对位置。

3.作正平线分别与AB、CD、EF相交。

4.在平面ABC内作一条水平线，使其到H面的距离为10mm。

5.已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。

6.做出第三投影7.做出截断体的三面投影。

8.补全第三投影9.完成下列各形体的投影。

10.根据给出的视图，补画第三视图或视图中所缺的图线。

二、问答与作图题211.补视图12.补漏线13.补画左视图14.已知两视图，求作第三视图。

15.补画视图16.补画左视图17.根据两视图补画第三视图。

18.根据已知视图补画第三视图或视图中所缺的图线。

19.根据给出的视图，补画第三视图（或视图所缺的图线）。

20.补全第三投影21.标注尺寸22.标注尺寸23.标注尺寸24. 量取并标注组合体的尺寸。

（取整数，四舍五入）。

25. 量取并标注组合体的尺寸。

（取整数，四舍五入）。

26.分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。

28.指出下列螺纹画法中的错误，并将正确的画在指定位置。

29.在指定位置画出剖面图(键槽深3mm)。

30.画出指定位置的断面图。

三、问答与作图题3（略）……答案一、问答与作图题11.在直线AB上找点K使AK:KB=3:2,在直线CD上找点E，使DE:EC=1:2。

（10分）2.判断直线的相对位置。

3.作正平线分别与AB、CD、EF相交。

4.在平面ABC内作一条水平线，使其到H面的距离为10mm。

5.已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。

6.做出第三投影7.做出截断体的三面投影。

8.补全第三投影二、问答与作图题211.补视图12.补漏线13.补画左视图14.已知两视图，求作第三视图。

15.补画视图16.补画左视图17.根据两视图补画第三视图。

3、请绘出在C 轴上面第3根附加轴线的索引符号。

4、请绘出表示剖面详图位于第3号图纸上第5个图的局部剖切索引符号（剖视方向自定）。

5、请绘出间距20cm ，由直径6mm 的光圆钢筋制成的分布筋的标注方式。

φ6@2006、某建筑平面图为标准的坐北朝南朝向，最上面轴线编号为第G 号轴线，请绘出比例为1:100的西（左）立面图的图名表达方式（包括下划线和比例），用轴线命名的方式。

○G —○A 立面图 7、1. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：字体的高度8、尺寸界线不可用轮廓线、轴线或对称中心线代替、尺寸线与尺寸界线相交，相交处尺寸线不能超出尺寸界线、尺寸数字不可以贴靠在尺寸线或其他图线上9、点A 到水平投影面、侧立投影面和正立投影面的距离与坐标的关系分别是：点A 到三个投影面的距离分别是 z A ，x A ，y A 10、下图所示平面的类型是：正垂面11、下图所示圆柱被两平面所截切，切口的空间形状是：椭圆与矩形的组合1:10012、当互相垂直的两直线中至少有一条平行于某个投影面时，它们在该投影面上的投影：互相垂直，这种法则称为：直角投影法则。

13、曲面可以看作为动线的运动轨迹，动线称为：母线。

14、圆锥被平面截切，当截平面平行于一条圆锥素线时，截交线形状为：抛物线；当截平面平行于两条素线时，截交线形状为：双曲线。

15、轴测轴上的单位长度与相应坐标轴上的单位长高度的比值分别称为OX、OY、OZ轴的：轴向伸缩系数。

16、标高投影中，坡度与平距的关系为：互为倒数。

17、组合体的三种组合方式可以分为：叠加、切割、综合。

18、剖面图中的剖切符号由：剖切位置线和剖视方向线两部分组成。

19、从房屋大门入口进入房屋内部的深度，建筑上习惯称为：进深，与其垂直方向的轴线间距称为：开间。

20、假想混凝土是透明体且不画材料符号，构件内的钢筋是可见的，钢筋以：粗线绘出，可见的是：粗实线，不可见的是：粗虚线，钢筋的横断面以：直径小于1mm的黑圆点表示。

1. 建筑工程图是表达建筑工程设计的重要技术资料，是施工的依据。

A. 正确B. 错误正确答案：A2. 承重墙的作用（）。

A. 承担建筑物全部或部分荷载B. 低于风雨、噪声等C. 分隔作用正确答案：AA. 错误B. 正确正确答案：B4. 基础结构施工图主要是表示（）在相对标高正负0.000以下基础结。

A. 建筑物B. 标志物C. 参照物正确答案：A5. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取（）。

A. 20B. 1000C. 50D. 100正确答案：C6. 建筑模数是建筑设计中选定的（）。

它是（）、（）、（）以及有关（）相互间协调的基础。

A. 标准尺寸、建筑物、建筑构配件、建筑制品、设备尺寸B. 建筑物、建筑构配件、设备尺寸、标准尺寸、建筑制品正确答案：A7. 比例尺上刻度所注的长度，就代表了要度量的实物长度。

如1：100比例尺上1m 的刻度，就代表了1m的（）。

A. 实际长度B. 理论长度C. 图纸长度正确答案：A8. 组合体的尺寸包含: ()A. 定形尺寸B. 总宽尺寸正确答案：A9. 轴测投影的轴间角均为120°，作图时轴向缩短系数均取1，则为（）。

A. 正二测B. 正面斜二测C. 水平斜二测D. 正等测正确答案：D10. 一点到某投影面的距离，（）该点在另一投影面上的投影到其相应投影轴的距离。

A. 等于B. 小于C. 大于D. 不等于正确答案：A11. 轴测投影的轴间角均为120°，作图时轴向缩短系数均取1，则为（）。

A. 正二测B. 水平斜二测C. 正面斜二测D. 正等测正确答案：D12. 已知点M坐标（10，20，10），点N坐标（10，20，0），则以下描述M、N两点相对位置关系的说法哪一种是正确的？（）A. 点M位于点N正左方B. 点M位于点N正下方正确答案：C13. 在生活中我们可以看到光线照射物体在墙面或地面上产生影子，当光线照射角度或广元位置改变时，影子的（）也会随之变化。

《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。

●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。

③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教P23四心圆法画椭圆的方法做题。

注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页点的投影1、按立体图作诸点的两面投影。

●根据点的两面投影的投影规律做题。

2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。

●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

3、按立体图作诸点的两面投影。

●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。

●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。

（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。

第1章制图的基本知识和技能第1章制图的基本知识和技能第1章制图的基本知识和技能1-4 分析下列平面图形并标注尺寸。

（尺寸数值按1:1从图中量，取整数）（1）（2）第1章制图的基本知识和技能1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。

1-6 按1:2的比例画下面的图形。

（1）椭圆（2）1:8锥度第1章制图的基本知识和技能第2章投影基础第2章投影基础第2章投影基础第2章投影基础2-13 已知水平线AD属于平面ABC，求AD的两面投影。

2-14 已知AB为平面P（EF∥GH）内的一条正平线，求a′b′。

第2章投影基础2-15 判别下列两直线的相对位置，将（平行、相交、交叉）填写在右下角的横线上。

2-16 求出两直线的第三面投影，再判别其相对位置。

交叉直线须判别重影点的可见性。

第2章投影基础2-17 作直线EF 与已知直线AB 、CD 相交，EF 为正平线且在V 面前方15毫米。

2-18 过点K 作直线KL 使其与直线CD 垂直相交。

2-19 判别两直线是否垂直。

（1） （2） （3）（4）第2章 投影基础垂直不垂直不垂直2-20 判别直线与平面是否平行。

（CD∥EF）（1）（2）_平行___平行_2-21 判别两平面是否平行。

（1）（2）_平行___不平行_第2章投影基础2-22 过点K作直线KM平行于平面△ABC和H面。

2-23求作下列各题中直线EF与平面ABC的交点K，并判别可见性。

2-24 求作两正垂面的交线MN，并判别可见性。

2-25 求作正垂面DEF和平面ABC的交线MN，并判别可见性。

第2章投影基础第2章投影基础2-32 求立体的侧面投影。

2-33 求立体截切后的水平投影。

第2章投影基础2-34 根据两视图，求圆柱体截切后的第三视图。

2-35根据两视图，求圆柱体截切后的第三视图。

2-36根据两视图，求圆柱体截切后的第三视图。

2-37求圆柱体截切后的第三视图。

第2章投影基础2-38 求圆锥的截交线，完成其水平投影和侧面投影。
