高考物理电磁学计算题（二）组卷老师：莫老师一．计算题（共50小题）1．如图所示，足够长的粗糙绝缘斜面与水平面成θ=37°角放置，在斜面和水平面上放置两平行金属导轨，导轨垂直于斜面与水平面的交界线，导轨间距为L=5m，导轨的电阻忽略不计，间距均为5m的虚线aa'、bb'和cc'与交界线平行，在aa'、cc'和导轨围成的区域有垂直斜面向上的有界匀强磁场，磁感应强度大小为0.2T．现有两质量都为m=1kg的导体棒MN、PQ，导轨间金属棒电阻都为R=1Ω，MN、PQ间用绝缘细线按如图所示方式连接，让PQ、MN都与交界线平行，MN 棒到cc'间距为s=9m，PQ棒到交界线距离为14m，由静止释放MN棒，MN棒穿过aa'bb'区间时，PQ未进入到磁场区，MN棒恰好能匀速穿过aa'bb'区域．已知MN棒光滑，PQ棒与接触面间的动摩擦因数为μ=0.2，设斜面与平面转角圆滑，导体棒PQ经过转角时，速度大小不变且转后速度方向紧贴斜面．已知重力加速度g=10m/s2，sin37°=0.6，cos37°=0.8，求：（1）MN棒刚进入磁场区域时，受到安培力的大小；（2）MN棒刚进入磁场区域时，导体棒上的总功率；（3）MN棒穿过aa'bb'区域过程，PQ棒下滑的距离（结果保留3位有效数字）．2．如图所示，竖直放置的平行金属板板间电压为U，质量为m、电荷量为+q的带电粒子在靠近左板的P点，由静止开始经电场加速，从小孔Q射出，从a点进入磁场区域，abde是边长为2L的正方形区域，ab边与竖直方向夹角为45°，cf与ab平行且将正方形区域等分成两部分，abcf中有方向垂直纸面向外的匀强磁场B1，defc中有方向垂直纸面向里的匀强磁场B2，粒子进入磁场B1后又从cf上的M点垂直cf射入磁场B2中（图中M点未画出），不计粒子重力。
高考物理电磁学计算题（十四）组卷老师评卷人得分一．计算题（共50小题）1．如图是测定带电粒子比荷的一种装置．图中点划线PQ是装置的轴线，A是粒子源，某一带电粒子（不计重力）自小孔飞出，经电场加速后沿轴线PQ进入装置C；装置C中有一对平行金属板，板间存在正交的电磁场，已知磁场的磁感应强度为B1，两极板间距为d，极板间的电势差为U；装置D是一半径为r、磁感应强度为B2、圆心在PQ上的圆形匀强磁场区域．若某带电粒子（不计重力）经电场加速后，恰好沿轴线PQ直线通过装置C，并沿轴线PQ方向进入装置D，经D中的磁场发生偏转，最后从圆形区域边界上的G点射出，已知G 点到轴线PQ的距离为r．求：（1）粒子离开装置C的速度大小；（2）粒子的比荷．2．如图电路中，电源的电动势E=3V，内阻r=1Ω，电阻R1=2Ω，R2=R4=1Ω，R3=8Ω，R5=5Ω，电容器的电容C=100μF，求闭合电键K后，通过电阻R3的总电量．3．丁肇中领导的反物质与暗物质太空探测计划（AMS ）是人类探索世界的又一次飞跃．在该研究项目中将实验主要装置阿尔法磁谱仪安置于国际空间站．通过对粒子径迹的测量，间接研究粒子的性质．现对装置中的核心部件（桶状永磁体）进行讨论，如图（甲）所示，设桶状永磁体内分布有沿y轴正方向的匀强磁场，磁感应强度大小为B，而桶外几乎无磁场．内桶半径为R，桶长足够长．有一质量为m、电量为+e的反电子从xoy平面（z轴沿桶向下）打入桶中，忽略地磁场与各类摩擦影响，不计各粒子间相互作用．（1）若反电子垂直于xoy平面从O点打入桶中，反电子所受洛仑兹力的方向；（2）若从O点打入的反电子方向在xoz平面内且与z轴成α角，如图（乙）所示，要使反电子能打在桶壁，则反电子的速率；（3）当打到桶壁的反电子垂直于桶壁方向的速度大于速度v0（已知）时，才能被明显地观测到，如图（丙）所示，有一反电子垂直于xoy平面，从x轴上的P 点打入，最后打在桶壁上的Q点（图中未画出）．P点在x轴上的坐标值为b﹣R，Q点在z轴上的坐标值为s，若Q点为明显的观测点，则入射速度v以及b、s 与v0之间应满足什么关系？4．如图甲所示，在光滑绝缘水平桌面内建立xOy坐标系，在第Ⅱ象限内有平行于桌面的匀强电场，场强方向与x轴负方向的夹角θ=45°．在第III象限垂直于桌面放置两块相互平行的平板c1、c2，两板间距为d1=0.6m，板间有竖直向上的匀强磁场，两板右端在y轴上，板c1与x轴重合，在其左端紧贴桌面有一小孔M，小孔M离坐标原点O的距离为L=0.72m．在第Ⅳ象限垂直于x轴放置一块平行y 轴且沿y轴负向足够长的竖直平板c3，平板c3在x轴上垂足为Q，垂足Q与原点O相距d2=0.18m．现将一带负电的小球从桌面上的P点以初速度v0=42m/s垂直于电场方向射出，刚好垂直于x轴穿过c1板上的M孔，进人磁场区域．已知小球可视为质点，小球的比荷qm=20C/kg，P点与小孔M在垂直于电场方向上的距离为s=210m，不考虑空气阻力．求：（1）求M点速度大小？（2）求匀强电场的场强大小；（3）要使带电小球无碰撞地穿出磁场并打到平板c3上，求磁感应强度的取值范围．5．如图所示，在绝缘水平面上固定有两根导轨，分别为直导轨（y=﹣2L，x≥0）和正弦曲线形导轨（y=Lsin，x≥0）．一质量为m的金属棒MN放在两导轨上，导轨的左端接有一电阻为R的定值电阻，不计其他电阻．x≥0的整个空间内存在磁感应强度大小为B、方向垂直xOy平面向外的匀强磁场（未画出）．t=0时刻，对棒施加一沿x轴正方向的水平外力F使棒从x=0处由静止开始做加速度大小为a的匀加速直线运动，棒始终与x轴垂直且与两导轨接触良好，不计一切摩擦．求：（1）棒从x=0处运动到x=2L处的过程中通过电阻R的电荷量q；（2）棒在t时刻受到的水平外力F的大小．6．如图甲所示，在y≥0的区域内有垂直纸面向里的匀强磁场，其磁感应强度B 随时间t变化的规律如图乙所示；与x轴平行的虚线MN下方有沿+y方向的匀强电场，电场强度E=×103N/C．在y轴上放置一足够大的挡板．t=0时刻，一个带正电粒子从P点以v=2×104m/s的速度沿+x方向射入磁场．已知电场边界MN 到x轴的距离为m，P点到坐标原点O的距离为1.1m，粒子的比荷=106C/kg，不计粒子的重力．求粒子：（1）在磁场中运动时距x轴的最大距离；（2）连续两次通过电场边界MN所需的时间；（3）最终打在挡板上的位置到坐标原点O的距离．7．一足够长的矩形区域abcd内充满磁感应强度为B、方向垂直纸面向里的匀强磁场，矩形区域的左边界ad长为L，现从ad中点O垂直于磁场射入一速度方向与ad边夹角为30°、大小为v0的带正电粒子，如图所示，已知粒子电荷量为q，质量为m（重力不计）．若要求粒子能从ab边射出磁场，v0应满足什么条件？8．如图，光滑水平地面上方x≥0的区域内存在着水平向内的匀强磁场，磁感应强度为B=0.5T．有一长度为l=2.0m内壁粗糙的绝缘试管竖直放置，试管底端有一可以视为质点的带电小球，小球质量为m=1.0×10﹣2kg，带电量为q=0.3C小球和试管内壁的滑动摩擦因数为μ=0.5．开始时试管和小球以v0=1.0m/s的速度向右匀速运动，当试管进入磁场区域时对试管施加一外力作用使试管保持a=2.0m/s2的加速度向右做匀加速直线运动，小球经过一段时间离开试管．运动过程中试管始终保持竖直，小球带电量始终不变，g=10m/s2．求：（1）小球离开试管之前所受摩擦力f和小球竖直分速度v y间的函数关系（用各物理量的字母表示）．（2）小球离开试管时的速度．9．如图所示，在半径为b（大小未知）的圆形区域内，固定放置一绝缘材料制成的边长为L的弹性等边三角形框架DEF，其中心O位于磁场区域的圆心．在三角形框架DEF与圆周之间的空间中，充满磁感应强度大小为B的均匀磁场，其方向垂直纸而向里．在三角形DEF内放置平行板电容器MN，两板间距为d，N板紧靠EF边，N板及EF中点S处均开有小孔，在两板间靠近M板处有一质量为m，电量为q （q＞0）的带电粒子由静止释放，粒子经过S处的速度大小为v=，方向垂直于EF边并指向磁场．若粒子与三角形框架的碰撞均为弹性碰撞，且粒子在碰撞过程中质量、电量均不变，不计带电粒子的重力，平行板电容器MN产生的电场仅限于两板间，求：（1）MN间匀强电场的场强大小；（2）若从S点发射出的粒子能再次返回S点，则圆形区域的半径b至少为多大？（3）若圆形区域的半径b满足第（2）问的条件，则从M板处出发的带电粒子第一次返回M板处的时间是多少．10．如图所示，两根相距L1的平行粗糙金属导轨固定在水平面上，导轨上分布着n 个宽度为d、间距为2d的匀强磁场区域，磁场方向垂直水平面向上．在导轨的左端连接一个阻值为R的电阻，导轨的左端距离第一个磁场区域L2的位置放有一根质量为m，长为L1，阻值为r的金属棒，导轨电阻及金属棒与导轨间的接触电阻均不计．某时刻起，金属棒在一水平向右的已知恒力F作用下由静止开始向右运动，已知金属棒与导轨间的动摩擦因数为μ，重力加速度为g．（1）若金属棒能够匀速通过每个匀强磁场区域，求金属棒离开第2个匀强磁场区域时的速度v2的大小；（2）在满足第（1）小题条件时，求第n个匀强磁场区域的磁感应强度B n的大小；（3）现保持恒力F不变，使每个磁场区域的磁感应强度均相同，发现金属棒通过每个磁场区域时电路中的电流变化规律完全相同，求金属棒从开始运动到通过第n个磁场区域的整个过程中左端电阻R上产生的焦耳热Q．11．如图所示为利用静电除烟尘的通道示意图，前、后两面为绝缘板，上、下两面为分别与高压电源的负极和正极相连的金属板，在上下两面间产生的电场可视为匀强电场，通道长L=1m，进烟尘口的截面为边长d=0.5m的正方形．分布均匀的带负电烟尘颗粒均以水平速度v0=2m/s连续进入通道，碰到下金属板后其所带电荷会被中和并被收集，但不影响电场分布．已知每立方米体积内颗粒数n=1013个，每个烟尘颗粒带电量为q=﹣1.0×10﹣17C，质量为m=2.0×10﹣15kg，忽略颗粒的重力、颗粒之间的相互作用力和空气阻力．（1）高压电源电压U0=300V时，求被除去的烟尘颗粒数与总进入烟尘颗粒数的比值（2）若烟尘颗粒恰好能全部被除去，求高压电源电压U1（3）装置在（2）中电压U1作用下稳定工作时，1s内进入的烟尘颗粒从刚进入通道到被全部除去的过程中，求电场对这些烟尘颗粒所做的总功．12．在远距离输电时，要尽量考虑减少电线上的功率损失，有一个电站，输送的电功率为P=500kW，当使用U=5kV的电压输电时，测得安装在输电线路起点和终点处的两只电度表一昼夜示数相差4800kW•h．求：（1）输电效率η和输电线的总电阻r；（2）若想使输电效率提高到96%，又不改变输电线，那么电站应使用多高的电压向外输电？13．如图所示，宽L=2m、足够长的金属导轨MN和M′N′放在倾角为θ=30°的斜面上，在N和N′之间连接一个R=2.0Ω的定值电阻，在AA′处放置一根与导轨垂直、质量m=0.8kg、电阻r=2.0Ω的金属杆，杆和导轨间的动摩擦因数μ=，导轨电阻不计，导轨处于磁感应强度B=1.0T、方向垂直于导轨平面的匀强磁场中．用轻绳通过定滑轮将电动小车与杆的中点相连，滑轮与杆之间的连线平行于斜面，开始时小车位于滑轮正下方水平面上的P处（小车可视为质点），滑轮离小车的高度H=4.0m．启动电动小车，使之沿PS方向以v=5.0m/s的速度匀速前进，当杆滑到OO′位置时的加速度a=3.2m/s2，AA′与OO′之间的距离d=1m，求：（1）该过程中，通过电阻R的电量q；（2）杆通过OO′时的速度大小；（3）杆在OO′时，轻绳的拉力大小；（4）上述过程中，若拉力对杆所做的功为13J，求电阻R上的平均电功率．14．一简谐横波沿x轴正向传播，t=0时刻的波形如图（a）所示，x=0.30m处的质点的振动图线如图（b）所示，该质点在t=0时刻的运动方向沿y轴（填“正向”或“负向”）．已知该波的波长大于0.30m，则该波的波长为m．15．在竖直平面直角坐标系xOy内，第Ⅰ象限存在沿y轴正方向的匀强电场E1，第Ⅲ、Ⅳ象限存在沿y轴正方向的匀强电场E2（E2=），第Ⅳ象限内还存在垂直于坐标平面向外的匀强磁场B1，第Ⅲ象限内存在垂直于坐标平面向外的匀强磁场B2．一带正电的小球（可视为质点）从坐标原点O以某一初速度v进入光滑的半圆轨道，半圆轨道在O点与x轴相切且直径与y轴重合，如图所示，小球恰好从轨道最高点A垂直于y轴飞出进入第Ⅰ象限的匀强电场中，偏转后经x 轴上x=R处的P点进入第Ⅳ象限磁场中，然后从y轴上Q点（未画出）与y 轴正方向成60°角进入第Ⅲ象限磁场，最后从O点又进入第一象限电场．已知小球的质量为m，电荷量为q，圆轨道的半径为R，重力加速度为g．求：（1）小球的初速度大小；（2）电场强度E1的大小；（3）B1与B2的比值．16．如图甲所示，足够长的粗糙斜面与水平面成θ=37°固定放置，斜面上平行虚线aa′和bb′之间有垂直斜面向上的有界匀强磁场，间距为d=1m，磁感应强度为B随时间t变化规律如图乙所示．现有一质量为m=0.1Kg，总电阻为R=10Ω，边长也为d=1m的正方形金属线圈MNPQ，其初始位置有一半面积位于磁场中，在t=0时刻，线圈恰好能保持静止，此后在t=0.25s时，线圈开始沿斜面下滑，下滑过程中线圈MN边始终与虚线aa′保持平行．已知线圈完全进入磁场前已经开始做匀速直线运动．求：（取sin37°=0.6，cos37°=0.8，g=10m/s2）（1）前0.25s内通过线圈某一截面的电量；（2）线圈与斜面间的动摩擦因数；（3）线圈从开始运动到通过整个磁场的过程中，电阻上产生的焦耳热．17．如图甲所示，有一磁感应强度大小为B、垂直纸面向外的匀强磁场，磁场边界OP与水平方向夹角为θ=45°，紧靠磁场右上边界放置长为L、间距为d的平行金属板M、N，磁场边界上的O点与N板在同一水平面上，O1、O2为电场左右边界中点．在两板间存在如图乙所示的交变电场（取竖直向下为正方向）．某时刻从O点竖直向上以不同初速度同时发射两个相同的质量为m、电量为+q的粒子a和b．结果粒子a恰从O1点水平进入板间电场运动，由电场中的O2点射出；粒子b恰好从M板左端边缘水平进入电场．不计粒子重力和粒子间相互作用，电场周期T未知．求：（1）粒子a、b从磁场边界射出时的速度v a、v b；（2）粒子a从O点进入磁场到O2点射出电场运动的总时间t；（3）如果金属板间交变电场的周期，粒子b从图乙中t=0时刻进入电场，要使粒子b能够穿出板间电场时E0满足的条件．18．如图所示，直角坐标系xOy在竖直平面内且x轴沿水平方向．在区域有电场强度大小为E、方向沿y轴正方向的匀强电场．一带电粒子从O点以某一速度沿y轴正方向做匀速直线运动，到达（0，L）点后进入磁感应强度为B、方向垂直于xOy平面的圆形匀强磁场区域（图中未画出）．粒子通过磁场区域后垂直电场线进入匀强电场，粒子穿越电场前后速度方叫偏转了45°，已知带粒子的质量为m，电量为q，不计带电粒子的重力．求：（1）带电粒子勻速运动速度的大小；（2）圆形匀强磁场区域的最小半径及圆心坐标．19．如图甲所示，两块相同的平行金属板M、N正对着放置，相距为，板M、N上的小孔A、C与O三点共线，CO=R，连线AO垂直于板M、N．以O为圆心、R为半径的圆形区域内存在磁感应强度大小为B、方向垂直纸面向里的匀强磁场．收集屏PQ上各点到O点的距离都为2R，两端点P、Q关于连线AO对称，屏PQ所对的圆心角θ=120°．质量为m、电荷量为e的质子连续不断地经A进入M、N间的电场，接着通过C进入磁场．质子重力及质子间的相互作用均不计，质子在A处的速度看作零．（1）若M、N间的电压U MN=+U时，求质子进入磁场时速度的大小v0．（2）若M、N间接入如图乙所示的随时间t变化的电压U MN=|U0sin t|（式中U0=，周期T已知），且在质子通过板间电场区域的极短时间内板间电场视为恒定，则质子在哪些时刻自s1处进入板间，穿出磁场后均能打到收集屏PQ 上？（3）在上述（2）问的情形下，当M、N间的电压不同时，质子从s1处到打在收集屏PQ上经历的时间t会不同，求t的最大值．20．如图（甲）所示为一种研究高能粒子相互作用的装置，两个直线加速器均由k个长度逐个增长的金属圆筒组成（整个装置处于真空中，力中只画出了6个圆筒，作为示意）它们沿中心轴线排列成一串，各个圆筒相间地连接到频率为f、最大电压值为U的正弦交流电源的两端．设金属圆筒内部没有电场，且每个圆筒间的缝隙宽度很小，带电粒子穿过缝隙的时间可忽略不计．为达到最佳加速效果，应当调节至粒子穿过每个圆筒的时间恰为交流电的半个周期，粒子每次通过圆筒间缝隙时，都恰为交流电压的峰值．质量为m、电荷量为e的正、负电子分别经过直线加速器加速后，从左、右两侧被导入装置送入位于水平面内的圆环形真空管道，且被导入的速度方向与圆环形管道中粗虚线相切．在管道内控制电子转弯的是一系列圆形电磁铁，即图中的A1、A2、A3…A n，共n个，均匀分布在整个圆周上（图中只示意性地用细实线和细虚线了几个），每个电磁铁内的磁场都是磁感应强度和方向均相同的匀强磁场，磁场区域都是直径为d的圆形．改变电磁铁内电流的大小，就可改变磁场的磁感应强度，从而改变电子偏转的角度．经过精确的调整，可使电子在环形管道中沿图中粗虚线所示的轨迹运动，这时电子经过每个电磁铁时射入点和射出点都在电磁铁的一条直径的两端，如图（乙）所示．这就为实现正、负电子的对撞作好了准备．（1）若正电子进入第一个圆筒的开口时的速度为v0，且此时第一、二两个圆筒的电势差为U，正电子进入第二个圆筒时的速率多大？（2）正、负电子对撞时的速度多大？（3）为使正电子进入圆形磁场时获得最大动能，各个圆筒的长度应满足什么条件？（4）正电子通过一个圆形磁场所用的时间是多少？21．互联网正在极大地促进商业的发展和消费的升级，“020”模式是指将线下的商务机会与互联网结合，让互联网成为线下交易的前台的一种商业新模式，具体到一家外卖公司与消费之间，就是消费者在网络平台上下单订购，而公司进行线下的配送服务．某外卖公司为了更好地为消费者服务，配送员工使用的是“XR一2016”型电动自行车工作，以下是该车的相关参数：名称车身质量满载载重前后车轮直径额定转速电动机额定电压电动机额定电流额定机械输出功率参数40kg80kg40cm r/min48V20A835W 该电动自行车采用后轮驱动直流电动机，其中额定转速是电动自行车在满载情况下在平直公路上以额定功率勻速行进时的车轮转速，求：（1）电动自行车以额定转速行进时的速度v0；在额定工作状态时，损失的功率有80%是由于电动机绕线电阻生热而产生的，则电动机的绕线电阻为多大；（2）满载（车身质量+满载载重质量）情况下，该车以速度v=5m/s沿着坡度为θ=4.59°的长直坡道向上匀速行驶时，受到的摩擦阻力为车重（含载重）重量的0.02倍，求此状态下电动自行车实际运行机械功率（sin4.59°=0.08，重力加速度g=10m/s2）．22．有一仪器中电路如图所示，其中M是质量较大的金属块，将仪器固定在一辆汽车上，汽车启动时和急刹车时，发现其中一盏灯亮了，试分析是哪一盏灯亮了．23．如图所示，ABCD为边长为2a的正方形，O为正方形中心，正方形区域左丶右两对称部分分别存在方向垂直ABCD平面向里和向外的匀强磁场．一个质量为|m丶电荷量为q的带正电粒子从B点处以速度v垂直磁场方向射入左侧磁场区域，速度方向与BC边夹角为15°，粒子恰好经过O点．已知cos15°=，粒子重力不计．（1）求左侧磁场的磁感应强度大小；（2）若粒子从CD边射出，求右侧磁场的磁感应强大大小的取值范围．24．如图所示为一列沿x轴正方向传播的简谐横波在t=0时刻的波形图．x=0处的质点做简谐运动的振动方程为y=﹣2sin10πt（cm）．求：（1）从t=0开始计时，P点第一次到达波峰位置所需的时间；（2）P点第一次到达波峰位置时，x=0.25m处质点偏离平衡位置的位移．25．如图所示，质量为m、电阻为R的单匝矩形线框置于倾角为θ的光滑斜面上，线框边长ab=L、ad=2L，虚线MN过ad、bc边中点，一根能承受最大拉力F0（F0＞mgsinθ）的细线沿斜面中轴线方向栓住ab边中点处于静止．从某时刻起，在MN上方加一方向垂直斜面向上的匀强磁场，磁感应强度大小按B=kt的规律均匀变化．求经多长时间细线断裂？26．一光滑绝缘细直长杆处于静电场中，沿细杆建立坐标轴x，以x=0处的O点为电势零点，如图（a）所示．细杆各处电场方向沿x轴正方向，其电场强度E 随x的分布如图（b）所示．细杆上套有可视为质点的带电环，质量为m=0.2kg，电荷量为q=﹣2.0×10﹣6C．带电环受沿x轴正向的恒力F=1.0N的作用，从O点静止开始运动，求：（1）带电环在x=1m处的加速度；（2）带电环在x=1m处的动能；（3）带电环在x=1m处的电势能．27．如图所示，两足够长的平行光滑金属导轨MN、PQ相距为L，导轨平面与水平面的夹角为α．匀强磁场分布在整个导轨所在区域．磁感应强度为B、方向垂直于导轨平面向上，质量为m、长为L 的金属杆垂直于MN．PQ放置在导轨上．且始终与导轨接触良好．两导轨的上端通过导线连接由定值电阻和电容器组成的电路，电容器的电容为C．现闭合开关S并将金属杆从ab位置由静止释放，已知杆向下运动距离为x到达cd位置的过程中，通过杆的电荷量为q1，通过定值电阻的电荷量为q2，且已知杆在到达cd前已达到最大速度，不计导轨、金属杆及导线的电阻，重力加速度为g．（1）电容器上极板带什么电？电荷量是多少？（2）杆运动的最大速度和定值电阻的阻值各是多少？（3）小羽同学从资料上查阅到电容器的储能公式为E c=CU2（U为电容器两板间的电压），若不计回路向外辐射的电磁能．求杆从ad到cd的过程中回路产生的总焦耳热．（结果用m、g、B、L、C、α、x、q1、q2表示）28．如图甲所示，MN、PQ为间距L=0.5m足够长的平行导轨，NQ⊥MN，导轨的电阻均不计．导轨平面与水平面间的夹角θ=37°，NQ间连接有一个R=4Ω的电阻．有一匀强磁场垂直于导轨平面且方向向上，磁感应强度为B0=1T，将一根质量为m=0.05kg的金属棒ab紧靠NQ放置在导轨上，且与导轨接触良好．现由静止释放金属棒，当金属棒滑行至cd处时达到稳定速度，已知在此过程中通过金属棒截面的电量q=0.2C，且金属棒的加速度a与速度v的关系如图乙所示，设金属棒沿导轨向下运动过程中始终与NQ平行．（取g=10m/s2，sin37°=0.6，cos37°=0.8）求：（1）金属棒与导轨间的动摩擦因数μ和cd离NQ的距离S．（2）金属棒滑行至cd处的过程中，电阻R上产生的热量．（3）若将金属棒滑行至cd处的时刻记作t=0，从此时刻起，让磁感应强度逐渐减小，为使金属棒中不产生感应电流，则磁感应强度B应怎样随时间t变化（写出B与t的关系式）．29．如图所示，x轴上放有一足够大的荧光屏，y轴上（0，L）处有一个点状的α粒子放射源A，某瞬间同时向xoy平面内各个方向发射速率均为v0的α粒子（不计重力），设α粒子电量为q，质量为m，求：（1）当空间中只存在平行xoy平面沿y轴负方向的匀强电场时，最后到达荧光屏的α粒子在电场中的运动时间为最先到达荧光屏的α粒子在电场中运动时间的3倍，求电场强度．（2）当空间中只存在垂直xoy平面向里的匀强磁场且磁感应强度B=时，最先到达荧光屏的α粒子在磁场中的运动时间与最后到达荧光屏的α粒子在磁场中运动时间的比值为多少．30．如图所示，边长为L=0.20m的正方形金属线框，放在光滑，绝缘的水平面上，线框的总电阻为R=1.0Ω，有界匀强磁场方向垂直纸面向里，磁感应强度大小为B=0.50T，线框的右边与磁场边界平行．现用一水平外力将线框以v=10m/s的速度匀速拉出磁场区域．求：（1）线框离开磁场的过程中受到的安培力的大小．（2）线框完全拉出磁场区域的过程中，线框中产生的焦耳热．31．如图所示，开有小孔的平行板水平放置，两极板接在电压大小可调的电源上，用喷雾器将油滴喷注在小孔上方．已知两极板间距为d，油滴密度为ρ，电子电量为e，重力加速度为g，油滴视为球体，油滴运动时所受空气的粘滞阻力大小F f=6πηrv（r为油滴半径、η为粘滞系数，且均为已知），油滴所带电量是电子电量的整数倍，喷出的油滴均相同，不考虑油滴间的相互作用．（1）当电压调到U时，可以使带电的油滴在板间悬浮；当电压调到时，油滴能在板间以速度v匀速竖直下行．求油滴所带电子的个数n及油滴匀速下行的速度v；（2）当油滴进入小孔时与另一油滴粘连在一起形成一个大油滴，以速度v1（已知）竖直向下进入小孔，为防止碰到下极板，需调整电压，使其减速运行，若将电压调到2U，大油滴运动到下极板处刚好速度为零，求：大油滴运动到下极板处时的加速度及这一过程粘滞阻力对大油滴所做的功．32．如图所示，在匀强磁场中有一足够长的光滑平行金属导轨，与水平面间的夹角θ=30°，间距L=0.5m，上端接有阻值R=0.3Ω的电阻，匀强磁场的磁感应强度大小B=0.4T，磁场方向垂直导轨平面向上．一质量m=0.2kg，电阻r=0.1Ω的导体棒MN在平行于导轨的外力F作用下，由静止开始向上做匀加速运动，运动过程中导体棒始终与导轨垂直，且接触良好，当棒的位移d=9m时电阻R上消耗的功。
2023高考物理电磁学复习题集附答案1. 计算题(1) 题目：一根长直导线与一均匀磁场垂直。
当导线上通过电流I时，该导线受到的磁力为F。
若电流增加到2I，导线受到的磁力变为几倍？答案：根据洛伦兹力公式 F = BIL，磁力与电流I成正比。
当电流增加到2I时，磁力也变为原来的两倍。
(2) 题目：一根长直导线和一个圆形线圈位于同一平面内。
导线与线圈无电流通过时，导线上的电流为I1时，线圈不受任何力的作用。
若导线上的电流变为I2（I2 > I1），线圈受到的磁力的方向如何？答案：根据安培环路定理，通过圆形线圈的磁感应强度与线圈内的电流方向相同。
由于导线和线圈位于同一平面内且导线上电流方向为I1，所以线圈受到的磁力方向与导线相反。
2. 简答题题目：什么是电磁感应？请举一个与电磁感应相关的实例，并说明原理。
答案：电磁感应是指导体中的电荷在磁场的作用下产生电流的现象。
一个与电磁感应相关的实例是发电机的工作原理。
发电机通过旋转导线圈在磁场中产生感应电动势，从而将机械能转化为电能。
发电机工作的原理如下：当导线圈旋转时，由于导线移动时与磁力线斜交，导线内部的自由电子受到洛伦兹力的作用，从而在导线中产生电流。
这时，导线两端的电势差就会推动工作电荷的流动，形成一个电流回路。
由于导线圈在旋转时可以保持与磁场的相对运动，因此电流的产生是连续不断的，实现了电能的转换。
3. 应用题题目：一个带电粒子以速度v进入一个垂直磁场，受到的洛伦兹力为F。
如果将该带电粒子的速度翻倍，磁场保持不变，受到的洛伦兹力将会如何变化？答案：根据洛伦兹力的公式 F = qvB，洛伦兹力与粒子速度v成正比。
当将带电粒子的速度翻倍时，其受到的洛伦兹力也会翻倍。
4. 计算题题目：一根长度为L的导线，电流I以时间t的速率匀速地变化。
在导线附近的某点处，磁感应强度B随时间的变化率为d|B|/dt = k，其中k为常数。
求在这个点的感应电场强度E。
答案：根据法拉第电磁感应定律，感应电场强度E与磁感应强度的变化率成正比。
专题18·电磁学综合计算题能力突破本专题主要牛顿运动定律、动能定理、动量定理、动量守恒定律、洛伦兹力、法拉第电磁感应定律，以及用这些知识解决匀速圆周运动模型、导体棒模型、线框模型、圆周运动+类平抛运动模型等类型的试题。
高考热点(1)能利用运动合成与分解的方法处理带电粒子在电场中运动问题；(2)应用几何关系和圆周运动规律分析求解带电粒子在磁场、复合场中的运动；(3)电磁感应中的电路分析、电源分析、动力学和能量转化分析。
出题方向主要考查计算题，一压轴题的形式出现，题目难度一般为中档偏难。
考点1带电粒子(体)在电场中的运动(1)首先分析带电粒子(体)的运动规律，确定带电粒子(体)在电场中做直线运动还是曲【例1】（2023•越秀区校级模拟）一长为l 的绝缘细线，上端固定，下端拴一质量为m 、电荷量为q 的带正电的至小球，处于如图所示水平向右的匀强电场中。
先将小球拉至A 点，使细线水平。
然后释放小球，当细线与水平方向夹角为120︒时，小球到达B 点且速度恰好为零，为重力加速度为g ，sin 300.5︒=，cos30︒=。
求：（1）匀强电场AB 两点间的电势差AB U 的大小；（2）小球由A 点到B 点过程速度最大时细线与竖直方向的夹角θ的大小；（3）小球速度最大时细线拉力的大小。
【分析】（1）根据动能定理列式得出AB 两点电势差的大小；（2）根据矢量合成的特点得出小球受到的合力，结合几何关系得出速度最大时细线与竖直方向的夹角；（3）根据动能定理得出小球的速度，结合牛顿第二定律得出细线的拉力。
【解答】解：（1）由小球由A 点到B 点过程，根据动能定理得：(1cos30)0AB qU mgl ++︒=解得：2AB U q=-（2）由UE d=得匀强电场强度的大小为：3mg E q=小球所受的合力大小为：F ==合合力方向tan qE mg θ=故30θ=︒小球由A 点到B 点过程在与竖直方向夹角30θ=︒为时速度最大；（3）当小球运动到与竖直方向夹角30θ=︒为时速度最大，设此时速度为v ，根据动能定理得：()211602F l cos mv ⋅-︒=合得最大速度v =根据牛顿第二定律得2T v F F ml-=合得速度最大时细线拉力大小T F =答：（1）匀强电场AB 两点间的电势差AB U ；（2）小球由A 点到B 点过程速度最大时细线与竖直方向的夹角θ的大小为30︒；（3）小球速度最大时细线拉力的大小为3。
高考物理电磁学计算题(二十六)含答案与解析评卷人得分一．计算题（共40小题）1．光电倍增管可将光信号转化为电信号并逐级放大，其前两个平行倍增极结构如图。
当频率为v的入射光照射到第1倍增极的上表面MN时，极板上表面逸出大量速率不同、沿各个方向运动的光电子，空间加上垂直纸面的匀强磁场，可使从MN逸出的部分光电子打到第2倍增极的上表面PQ．已知第1倍增极金属的逸出功为W，两个倍增极长度均为d，水平间距为，竖直间距为，光电子电量为e、质量为m，普朗克常量为h，仅考虑光电子在纸面内运动且只受洛伦兹力作用。
（1）求从MN上逸出的光电子的最大速率。
（2）若以最大速率、方向垂直MN逸出的光电子可以全部到达PQ，求磁感应强度的大小和方向。
（3）若保持（2）中的磁场不变，关闭光源后，发现仍有光电子持续击中PQ，求关闭光源后光电子持续击中PQ的时间。
2．如图所示，将两根足够长的电阻不计的相同金属条折成“”型导轨，导轨右半部分水平，左半部分倾斜，且与水平面夹角0＝37°．金属细杆ab和cd与导轨接触良好且始终垂直。
导轨左、右两部分分别处于方向沿导轨向上和竖直向上的匀强磁场中，磁感应强度大小均为B＝1T．开始杆cd锁定，用恒力F垂直作用于杆ab中点，使其向右运动，当ab匀速运动时的速度为v0，此时解除cd锁定，杆cd仍静止不动。
已知杆ab 和cd的质量均为m＝0.5kg，电阻均为R＝0.5g，导轨间距d＝1m，杆与导轨间的动摩擦因数均为μ＝0.5，最大静摩擦力等于滑动摩擦力，重力加速度g＝10m/s2，sin37°＝0.6．求：（1）要使杆cd始终不动，作用在杆ab的恒力F的最小值和对应的ab匀速运动速度v0；（2）若ab杆匀速运动的速度为6m/s，某时刻同时撤去恒力F和左侧磁场，此后ab向右移动1.5m停止。
在此过程中cd沿导轨下滑的距离和杆cd中产生的焦耳热。
3．自然界真是奇妙，微观世界的运动规律竟然与宏观运动规律存在相似之处。

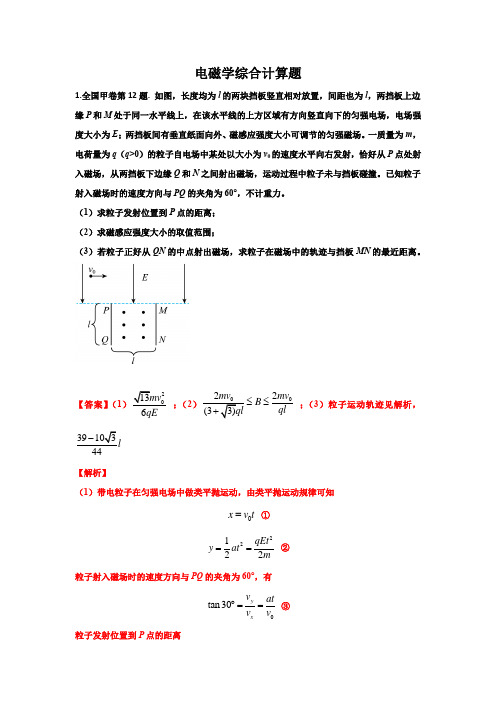

电磁学综合计算题1.全国甲卷第12题. 如图，长度均为l 的两块挡板竖直相对放置，间距也为l ，两挡板上边缘P 和M 处于同一水平线上，在该水平线的上方区域有方向竖直向下的匀强电场，电场强度大小为E ；两挡板间有垂直纸面向外、磁感应强度大小可调节的匀强磁场。
一质量为m ，电荷量为q （q >0）的粒子自电场中某处以大小为v 0的速度水平向右发射，恰好从P 点处射入磁场，从两挡板下边缘Q 和N 之间射出磁场，运动过程中粒子未与挡板碰撞。
已知粒子射入磁场时的速度方向与PQ 的夹角为60°，不计重力。
（1）求粒子发射位置到P 点的距离； （2）求磁感应强度大小的取值范围；（3）若粒子正好从QN 的中点射出磁场，求粒子在磁场中的轨迹与挡板MN 的最近距离。
【答案】（1） ；（2）02mv B ql ≤≤ ；（3）粒子运动轨迹见解析，【解析】（1）带电粒子在匀强电场中做类平抛运动，由类平抛运动规律可知0x v t = ①22122qEt y at m==② 粒子射入磁场时的速度方向与PQ 的夹角为60°，有tan30y xv atv v ︒==③ 粒子发射位置到P 点的距离s = ④由①②③④式得s =⑤ （2）带电粒子在磁场运动在速度00cos303v v ==° ⑥ 带电粒子在磁场中运动两个临界轨迹（分别从Q 、N 点射出）如图所示由几何关系可知，最小半径min2cos30lr ==︒ ⑦最大半径max21)cos 75r l ==︒⑧带电粒子在磁场中做圆周运动的向心力由洛伦兹力提供，由向心力公式可知2mv qvB r= ⑨ 由⑥⑦⑧⑨解得，磁感应强度大小的取值范围2mv B ql≤≤（3）若粒子正好从QN 的中点射出磁场时，带电粒子运动轨迹如图所示。
由几何关系可知sinlθ==⑩带电粒子的运动半径为34cos(30)rθ=︒+⑪粒子在磁场中的轨迹与挡板MN的最近距离min33(sin30)d r l r=︒+-⑫由⑩⑪⑫式解得d=⑬【点评】本题考的是数学，作图是关键。
考点十四：电磁学计算——（2019—2023）五年高考物理真题专项汇编【老高考版】一、计算题1．[2019年全国高考真题]如图，在直角三角形OPN区域内存在匀强磁场，磁感应强度大小为B、方向垂直于纸面向外。
一带正电的粒子从静止开始经电压U加速后，沿平行于x轴的方向射入磁场；一段时间后，该粒子在OP边上某点以垂直于x轴的方向射出。
已知O点为坐标原点，N点在y轴上，OP与x轴的夹角为30°，粒子进入磁场的入射点与离开磁场的出射点之间的距离为d，不计重力。
求（1）带电粒子的比荷；（2）带电粒子从射入磁场到运动至x轴的时间。
2．[2023年全国高考真题]如图，水平桌面上固定一光滑U型金属导轨，其平行部分的间距为l，导轨的最右端与桌子右边缘对齐，导轨的电阻忽略不计。
导轨所在区域有方向竖直向上的匀强磁场，磁感应强度大小为B。
一质量为m、电阻为R、长度也为l的金属棒P静止在导轨v的速度向P运动并与P发生弹上。
导轨上质量为3m的绝缘棒Q位于P的左侧，以大小为性碰撞，碰撞时间极短。
碰撞一次后，P和Q先后从导轨的最右端滑出导轨，并落在地面上同一地点。
P在导轨上运动时，两端与导轨接触良好，P与Q始终平行。
不计空气阻力。
求（1）金属棒P滑出导轨时的速度大小；（2）金属棒P在导轨上运动过程中产生的热量；（3）与P碰撞后，绝缘棒Q在导轨上运动的时间。
△位于竖直平面内，AB边水平，顶点C在3．[2023年全国高考真题]如图，等边三角形ABCAB 边上方，3个点电荷分别固定在三角形的三个顶点上。
已知AB 边中点M 处的电场强度方向竖直向下，BC 边中点N 处的电场强度方向竖直向上，A 点处点电荷的电荷量的绝对值为q ，求（1）B 点处点电荷的电荷量的绝对值并判断3个点电荷的正负；（2）C 点处点电荷的电荷量。
4．[2022年全国高考真题]如图，一不可伸长的细绳的上端固定，下端系在边长为0.40m l =的正方形金属框的一个顶点上。
高三物理 电磁感应计算题集锦1．（18分）如图所示，两根相同的劲度系数为k 的金属轻弹簧用两根等长的绝缘线悬挂在水平天花板上，弹簧上端通过导线与阻值为R 的电阻相连，弹簧下端连接一质量为m ，长度为L ，电阻为r 的金属棒，金属棒始终处于宽度为d 垂直纸面向里的磁感应强度为B 的匀强磁场中。
开始时弹簧处于原长，金属棒从静止释放，水平下降h 高时达到最大速度。
已知弹簧始终在弹性限度内，且弹性势能与弹簧形变量x 的关系为221kx E p，不计空气阻力及其它电阻。
求：（1）此时金属棒的速度多大?（2）这一过程中，R 所产生焦耳热Q R 多少?2．（17分）如图15（a ）所示，一端封闭的两条平行光滑导轨相距L ，距左端L 处的中间一段被弯成半径为H的1/4圆弧，导轨左右两段处于高度相差H 的水平面上。
圆弧导轨所在区域无磁场，右段区域存在磁场B 0，左段区域存在均匀分布但随时间线性变化的磁场B （t ），如图15（b ）所示，两磁场方向均竖直向上。
在圆弧顶端，放置一质量为m 的金属棒ab ，与导轨左段形成闭合回路，从金属棒下滑开始计时，经过时间t 0滑到圆弧顶端。
设金属棒在回路中的电阻为R ，导轨电阻不计，重力加速度为g 。
⑴问金属棒在圆弧内滑动时，回路中感应电流的大小和方向是否发生改变？为什么？ ⑵求0到时间t 0内，回路中感应电流产生的焦耳热量。
⑶探讨在金属棒滑到圆弧底端进入匀强磁场B 0的一瞬间，回路中感应电流的大小和方向。
3、（16分）t ＝0时，磁场在xOy 平面内的分布如图所示。
其磁感应强度的大小均为B 0，方向垂直于xOy 平面，相邻磁场区域的磁场方向相反。
每个同向磁场区域的宽度均为l 0。
整个磁场以速度v 沿x 轴正方向匀速运动。
⑴若在磁场所在区间，xOy 平面内放置一由n 匝线圈串联而成的矩形导线框abcd ，线框的bc 边平行于x 轴.bc ＝l B 、ab ＝L ，总电阻为R ，线框始终保持静止。
高考物理电磁学计算题(三十三)含答案与解析评卷人得分一．计算题（共40小题）1．如图所示，质量为m，带电量为+q的带电粒子由静止开始经电压为U0的加速电场加速后沿平行于极板的方向从靠近上极板的位置射入偏转电场，极板间电压为U，上极板带正电荷，极板长度和极板间距均为L，粒子从另一侧射出偏转电场，进入紧邻的匀强磁场，磁感应强度为B，磁场方向垂直于纸面向外，磁场只存在于MN右侧的某个正三角形区域内，MN为磁场的一条边界，忽略电场和磁场间的距离，不计带电粒子的重力。
（1）粒子进入偏转电场时的速度；（2）当偏转电压U＝0时，若带电粒子最终从MN边界离开磁场，求磁场区域的最小面积S1；（3）当偏转电压U＝2U0时，若带电粒子最终从MN边界离开磁场，此时磁场区域的最小面积为S2，求。
2．如图所示为一列简谐波在t1＝0时刻的图象，此时波中质点M的运动方向沿y轴负方向，且t2＝0.7s时质点M恰好第二次到达y轴正方向最大位移处，试求：①该波的传播方向；②该波的波速③从t1＝0至t3＝1s时间内质点M经过的路程。
3．如图所示在y轴与虚线间存在着方向沿y轴负方向的匀强电场，一质量为m、带电量为q的带电粒子从坐标原点O以速度v0沿x轴射入电场中，从图中P点离开电场区域，P 点离x轴的距离为L，带电粒子重力不计。
（1）若在区域内再加上垂直xOy平面的匀强磁场，粒子仍从O点以原来的速度射入，粒子沿x轴射出区域，求磁感应强度的大小及方向；（2）若去掉电场，保留（1）的磁场，粒子仍从O点以原来的速度射入，求粒子射出区域时离x轴的距离。
4．如图所示，倾角为θ＝37°的绝缘斜面上端与绝缘的水平面相接，一电荷量为+q、质量为m的小物块（可视为质点）置于斜面上，斜面部分处于一水平向右的匀强电场中。
已知重力加速度为g，sin37°＝0.6，cos37°＝0.8。
（1）若斜面光滑，要使小物块静止在斜面上，求匀强电场的场强大小；（2）若小物块与斜面间的动摩擦因数μ＝0.5，小物块能静止在写明上，求匀强电场的场强大小的范围；（3）若斜面与水平面均粗糙，小物块与它们之间的动摩擦因数均为μ＝0.5，且匀强电场的场强E＝．小物块在斜面上运动位移l后到达斜面顶端，在斜面顶端处有一特殊装置，该装置瞬间可使小物块速度方向变为沿水平面向右、速度大小不变。
高考物理电磁学计算题（五）组卷老师：莫老师一．计算题（共50小题）1．如图甲所示，竖直虚线MN、PQ间有垂直于纸面向里的匀强磁场，MN左侧有水平的平行金属板，板的右端紧靠虚线MN，在两板的电极E、F上加上如图乙所示的电压，在板的左端沿两板的中线不断地射入质量为m，电荷量为+q的带电粒子，粒子的速度均为v0，侧移最大的粒子刚好从板的右侧边缘射入磁场，两板长为L，若远大于T，磁场的磁感应强度为B，U0=不计粒子的重力，求：（1）两板间的距离d为多少？（2）要使所有粒子均不能从边界PQ射出磁场，PQ、MN间的距离至少多大？（3）若将下板下移，则所有粒子进入磁场后，要使所有粒子均不能从边界PQ射出磁场，PQ、MN间的距离又至少为多大？2．如图所示的xoy坐标系中，在第Ⅰ象限内存在沿y轴负向的匀强电场，第Ⅳ象限内存在垂直纸面向外的匀强磁场，一质量为m、电荷量为q的带正电粒子，从y轴上的P点垂直进入匀强电场，经过x轴上的Q点以速度v进入磁场，方向与x轴正向成30°．若粒子在磁场中运动后恰好能再回到电场，已知OQ=3L，粒子的重力不计，求（1）磁感应强度B的大小；（2）粒子从P点运动至第3次到x轴的时间．3．示波器是研究交变电流变化规律的重要仪器，其主要结构可简化为：电子枪中的加速电场、两水平放置的平行金属板中的偏转电场和竖直放置的荧光屏组成，如图所示．若已经加速电场的电压为U1．两平行金属板的板长、板间距离均为d，荧光屏距两平行金属板右侧距离也为d，电子枪发射的质量为m、电荷量为﹣e 的电子，从两平行金属板的中央穿过，打在荧光屏的中点O，不计电子在进入加速电场时的速度及电子重力．若两金属板间只存在竖直方向的匀强电场，两板间的偏转电压为U2，电子会打在荧光屏上某点，该点距O点距离为d，求U1和U2的比值．4．如图所示，两根水平放置的平行金属导轨，其末端连接等宽的四分之一圆弧导轨，圆弧半径r=0.41m，导轨的间距为L=0.5m，导轨的电阻与摩擦均不计．在导轨的顶端接有阻值为R1=1.5Ω的电阻，整个装置处在竖直向上的匀强磁场中，磁感应强度B=0.2T，现有一根长度稍大于L、电阻R2=0.5Ω、质量m=1.0kg的金属棒，金属棒在水平拉力F作用下，从图中位置ef由静止开始匀加速运动，在t=0时刻，F0=1.5N，经2.0s运动到cd时撤去拉力，棒刚好能冲到最高点ab、（重力加速度g=10m/s2）．求：（1）金属棒做匀加速直线运动的加速度；（2）金属棒运动到cd时电压表的读数；（3）金属棒从cd运动到ab过程中电阻R1上产生的焦耳热．5．法拉第电磁感应定律的发现，建立了电与磁联系，如图所示，一边长为r正方形导线框内有一匀强磁场，磁场方向垂直于导线框所在平面，导线框的左端通过倒下接一对水平放置的平行金属板1、2，两板间的距离为d，板长为l，t=0时，磁场的磁感应强度B从零开始均匀增大，同时，在板2的左端且非常靠近板2的位置有一质量为m，带电量大小为q的液滴以初速度υ0水平向右射入两板间，该液滴（可视为质点）恰好从板1右端边缘射出．（重力不可忽略）（1）判断液滴所带电荷电性．（2）求磁感应强度B随时间t的变化关系．6．如图所示极板PK间为加速电场，极板AB间是偏转电场，A、B两极板长度为L，板间距离为d，．若已知P、K间所加电压为U1，AB板间所加电压为U2．电子经加速电场加速后平行AB板进入偏转电场，且电子能够穿过偏转电场．电子质量为m，电子的电荷量为e．设从P极板出来的电子初速度为0，整个装置处于真空状态．试求：（1）电子经加速电场加速后通过K板的速度υ0；（2）电子在偏转电场中的加速度a；（3）电子从偏转电极出来时的侧移量y．7．如图所示，在xOy坐标系原点O处有一点状的放射源，它向xOy平面内的x 轴上方各个方向发射α粒子，α粒子的速度大小均为v0，在0＜y＜d的区域内分布有指向y轴正方向的匀强电场，场强大小为E=，其中q与m分别为α粒子的电量和质量；在d＜y＜2d的区域内有垂直于xOy平面向里的匀强磁场，mn为电场和磁场的边界线，ab为一块很大的平面感光板垂直于xOy平面且平行于x轴，放置于y=2d处，如图所示，观察发现此时恰好无粒子打到ab板上．（不考虑α粒子的重力及粒子间的相互作用）．求：（1）α粒子通过电场和磁场边界mn时距y轴的最大距离；（2）磁感应强度B的大小；（3）将ab板至少向下平移多大距离才能使所有的粒子均能打到板上？8．如图a所示，一对平行光滑导轨固定放置在水平面上，两轨道间距L=0.5m，电阻R=2Ω，有一质量为m=0.5kg的导体棒ab垂直放置在两轨道上，导体棒与导轨的电阻皆可忽略不计，整个装置处在匀强磁场中，磁场方向垂直导轨平面，开始用一个外力F沿轨道方向拉导体棒，使之做初速度为零的匀加速直线运动，外力F与时间t的关系如图b所示，经过一段时间后将外力F撤去，导体棒在导轨上滑行一端距离后停止．要使撤去外力F前导体棒运动时通过电阻R的电量等于撤去外力后导体棒运动时通过电阻R的电量，求：（1）导体棒匀加速直线运动的加速度？（2）匀强磁场的磁感应强度B？（3）外力F作用在导体棒上的时间？9．如图所示，A、B间相距L=6.25m的水平传送带在电机带动下始终以v=3m/s 的速度向左匀速运动，传送带B端正上方固定一挡板，挡板与传送带无限接近但未接触，传送带所在空间有水平向右的匀强电场，场强E=l×l06N/C．现将一质量m=2kg．电荷量q=l×10﹣5C的带正电绝缘小滑块轻放在传送带上A端．若滑块每次与挡板碰后都以原速率反方向弹回，已知滑块与传送带间的动摩擦因数为μ=0.3，且滑块所受最大静摩擦力等于滑动摩擦力，取g=10m/s2．求：（1）滑块放上传送带后瞬间的加速度；（2）滑块第一次反弹后能到达的距B端的最远距离；（3）滑块做稳定的周期性运动后，电机相对于空载时增加的机械功率．10．如图所示，ab、cd为间距l的光滑倾斜金属导轨，与水平面的夹角为θ，导轨电阻不计，ac间接有阻值为R的电阻，空间存在磁感应强度为B0、方向竖直向上的匀强磁场，将一根阻值为r、长度为l、质量为m的金属棒从轨道顶端由静止释放，金属棒沿导轨向下运动的过程中始终与导轨接触良好。
