重庆理工互换性基础复习题(有答案)

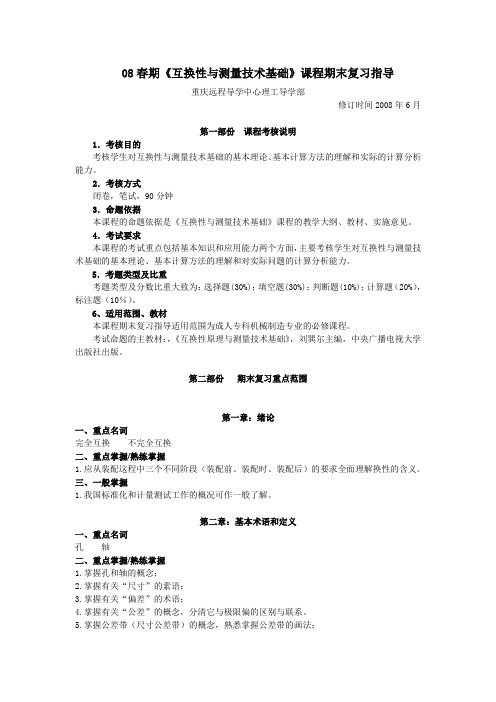

08春期《互换性与测量技术基础》课程期末复习指导重庆远程导学中心理工导学部修订时间2008年6月第一部份课程考核说明1．考核目的考核学生对互换性与测量技术基础的基本理论、基本计算方法的理解和实际的计算分析能力。

2．考核方式闭卷，笔试，90分钟3．命题依据本课程的命题依据是《互换性与测量技术基础》课程的教学大纲、教材、实施意见。

4．考试要求本课程的考试重点包括基本知识和应用能力两个方面，主要考核学生对互换性与测量技术基础的基本理论、基本计算方法的理解和对实际问题的计算分析能力。

5．考题类型及比重考题类型及分数比重大致为：选择题(30%)；填空题(30%)；判断题(10%)；计算题（20%），标注题（10％）。

6、适用范围、教材本课程期末复习指导适用范围为成人专科机械制造专业的必修课程。

考试命题的主教材：，《互换性原理与测量技术基础》，刘巽尔主编，中央广播电视大学出版社出版。

第二部份期末复习重点范围第一章：绪论一、重点名词完全互换不完全互换二、重点掌握/熟练掌握1.应从装配这程中三个不同阶段（装配前、装配时、装配后）的要求全面理解换性的含义。

三、一般掌握1.我国标准化和计量测试工作的概况可作一般了解。

第二章：基本术语和定义一、重点名词孔轴二、重点掌握/熟练掌握1.掌握孔和轴的概念；2.掌握有关“尺寸”的素语；3.掌握有关“偏差”的术语；4.掌握有关“公差”的概念，分清它与极限偏的区别与联系。

5.掌握公差带（尺寸公差带）的概念，熟悉掌握公差带的画法；6.掌握有关“配合”的概念；⑺孔、轴的尺寸合格与结合的合用是两个不同的概念，应注意区分。

三、一般掌握无第三章：测量技术基础一、重点名词测量误差随机误差二、重点掌握/熟练掌握1.掌握量块的特性及量块的组合方法；2.掌握各种测量分类法的特点；3.掌握计量器具的分类及其技术性能指标。

4.掌握测量误差的含义及其表示法；5.掌握测量误差的基本类型及其处理原则；6.掌握随机误差的概念及测量结果的表示法；7.掌握测量误差的合成。

《互换性与测量技术》试题题库一填空题1、δ= ε=2、测量误差按其性质可分为：、、3、随机误差的分布规律：、、、4、孔的上偏差用符号表示，下偏差用符号表示。

5、配合种类有：、、。

6、采用包容要求时被测要素应遵守边界。

7、最大实体要求用于被测要素时，被测要素应遵守边界。

8、表面粗糙度的评定参数有：高度参数、、；距离参数、；形状特征参数。

9、量规按照用途不同分为量规、量规、量规。

10、设计量规应遵守原则。

11、滚动轴承常用的等级是级。

12、滚动轴承与轴配合采用基准制；滚动轴承与外壳配合采用基准制。

13、解尺寸链的方法有_________和不完全互换法。

14、《极限与配合》国家标准规定了_________个标准公差等级和孔、轴各_________种基本偏差。

15、某普通外螺纹标注为M10-5g6g-S，则其中径公差带代号为_________，旋合长度代号为_________。

16、在机器装配过程或零件加工过程串，由_________的尺寸形成的_________尺寸组，称为尺寸链。

17、轴的上偏差用符号表示，下偏差用符号表示。

18、量快应从所需尺寸的_________开始选择量块。

组成量块组的量块总数不应_________。

19) 完全互换法一般适用于_____________________•，分组互换法一般适用于_______________________________________。

20) 极限偏差是____________尺寸减_____________尺寸所得的代数差。

21) 极限偏差的数值可能为_________________________________•，公差的数值是______________________________值。

22) 配合是指_________________________相同的孔和轴___________________之间的关系。

23) 孔的公差带在轴的公差带之上为____________________配合；•孔的公差带与轴的公差带相互交迭_____________________配合；孔的公差带在轴的公差带之下为__________配合。

习题第一章：一、判断题（正确的打J,错误的打X）1.公差可以说是允许零件尺寸的最大偏差。

（X ）2.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（X ）3.国家标准规定，孔只是指圆柱形的内表面。

（X ）4.从制造角度讲，基孔制的特点是先加工孔，基轴制的特点是先加工轴.（X）5.孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）6.有相对运动的配合应选用间隙配合，无相对运动的配合应选用过盈配合（X ）7.未注公差尺寸即对该尺寸无公差要求。

（X ）8.某一配合，其配合公差等于孔与轴的尺寸公差之和。

（V ）9.最大实体尺寸是孔和轴的最大极限尺寸的总称。

（X ）10.公差值可以是正的或负的。

（X ）11.实际尺寸等于基本尺寸的零件必定合格。

（X ）12.因为公差等级不同，所以650H7与6 50H8的基本偏差值不相等。

（X ）13.尺寸公差大的一定比尺寸公差小的公差等级低。

（）14.一光滑轴与多孔配合，其配合性质不同时，应当选用基孔制配合。

（X ）15.标准公差的数值与公差等级有关，而与基本偏差无关。

（V ）16.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。

（X ）17.配合H7/g6 比H7/s6 要紧.（X ）18.基轴制过渡配合的孔，其下偏差必小于零.（V ）1、零件的基本尺寸越靠近基本尺寸，零件就越精确。

（X ）2、某图样上标注有中20*°33 ,该孔为基孔制的孔。

（V ）3、零件的公差值越小，零件的精度就越高。

（X）4、过渡配合包括最大间隙为零和最大过盈为零的配合。

（X ）5、从加工工艺和经济性业考虑，选择基准时应优先选择基孔制。

（J）二、选择题（将下列题目中所有正确的论述选择出来）1.下列论述中正确的有_AE_。

A.因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制.B.具有互换性的零件，其几何参数应是绝对准确的。

C.在装配时，只要不需经过挑选就能装配，就称为有互换性。

互换性期末考试试题及答案一、选择题（每题2分，共20分）1. 互换性的定义是什么？A. 零件的尺寸精度B. 零件的几何精度C. 零件在装配过程中能够互相替换使用的性质D. 零件的表面粗糙度2. 互换性的主要作用是？A. 提高产品质量B. 降低生产成本B. 提高生产效率D. 保证产品性能3. 互换性在生产中的重要性体现在哪些方面？A. 保证产品质量B. 简化生产工艺C. 降低生产成本D. 所有选项4. 互换性设计的基本要求是什么？A. 确保零件的尺寸精度B. 确保零件的几何精度C. 确保零件的互换性D. 确保零件的表面粗糙度5. 互换性与标准化的关系是什么？A. 互换性是标准化的基础B. 标准化是互换性的前提C. 两者没有直接关系D. 互换性是标准化的结果6. 互换性与批量生产的关系是什么？A. 互换性是批量生产的基础B. 批量生产是互换性的前提C. 两者没有直接关系D. 互换性是批量生产的结果7. 互换性与装配的关系是什么？A. 互换性是装配的基础B. 装配是互换性的前提C. 两者没有直接关系D. 互换性是装配的结果8. 互换性与产品性能的关系是什么？A. 互换性是产品性能的基础B. 产品性能是互换性的前提C. 两者没有直接关系D. 互换性是产品性能的结果9. 互换性与产品可靠性的关系是什么？A. 互换性是产品可靠性的基础B. 产品可靠性是互换性的前提C. 两者没有直接关系D. 互换性是产品可靠性的结果10. 互换性与产品经济性的关系是什么？A. 互换性是产品经济性的基础B. 产品经济性是互换性的前提C. 两者没有直接关系D. 互换性是产品经济性的结果二、简答题（每题10分，共30分）1. 简述互换性在机械设计中的重要性。

2. 解释什么是尺寸链，并举例说明其在互换性中的应用。

3. 描述互换性与标准化、系列化、通用化之间的关系。

三、计算题（每题25分，共50分）1. 某零件的尺寸为50±0.1mm，若要保证装配时的互换性，需要考虑哪些因素？请计算装配时的最小间隙和最大间隙。

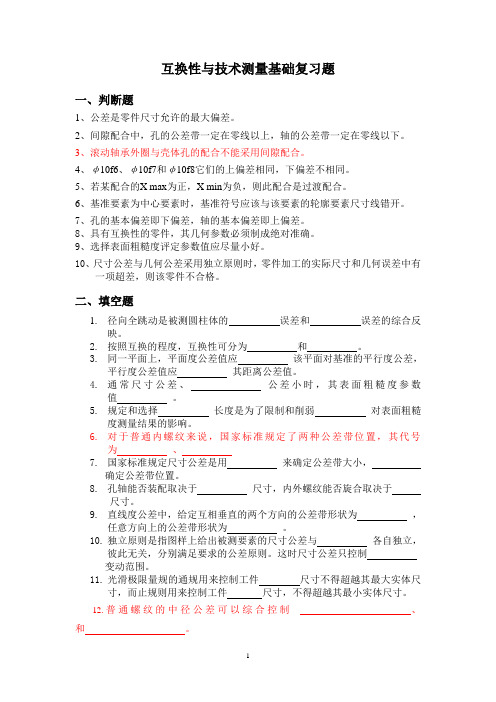

互换性与技术测量基础复习题一、判断题1、公差是零件尺寸允许的最大偏差。

2、间隙配合中，孔的公差带一定在零线以上，轴的公差带一定在零线以下。

3、滚动轴承外圈与壳体孔的配合不能采用间隙配合。

4、φ10f6、φ10f7和φ10f8它们的上偏差相同，下偏差不相同。

5、若某配合的X max为正，X min为负，则此配合是过渡配合。

6、基准要素为中心要素时，基准符号应该与该要素的轮廓要素尺寸线错开。

7、孔的基本偏差即下偏差，轴的基本偏差即上偏差。

8、具有互换性的零件，其几何参数必须制成绝对准确。

9、选择表面粗糙度评定参数值应尽量小好。

10、尺寸公差与几何公差采用独立原则时，零件加工的实际尺寸和几何误差中有一项超差，则该零件不合格。

二、填空题1.径向全跳动是被测圆柱体的误差和误差的综合反映。

2.按照互换的程度，互换性可分为和。

3.同一平面上，平面度公差值应该平面对基准的平行度公差，平行度公差值应其距离公差值。

4.通常尺寸公差、公差小时，其表面粗糙度参数值。

5.规定和选择长度是为了限制和削弱对表面粗糙度测量结果的影响。

6.对于普通内螺纹来说，国家标准规定了两种公差带位置，其代号为、7.国家标准规定尺寸公差是用来确定公差带大小，确定公差带位置。

8.孔轴能否装配取决于尺寸，内外螺纹能否旋合取决于尺寸。

9.直线度公差中，给定互相垂直的两个方向的公差带形状为，任意方向上的公差带形状为。

10.独立原则是指图样上给出被测要素的尺寸公差与各自独立，彼此无关，分别满足要求的公差原则。

这时尺寸公差只控制变动范围。

11.光滑极限量规的通规用来控制工件尺寸不得超越其最大实体尺寸，而止规则用来控制工件尺寸，不得超越其最小实体尺寸。

12.普通螺纹的中径公差可以综合控制、和。

13.尺寸公差带的大小由决定，其位置由确定。

三、简答题1、实际尺寸与作用尺寸的区别。

2、哪些情况下轴孔配合要采用基轴制？3、解释螺纹标记M10—5g6g—s的含义四、改错题试改正图样上几何公差的标注错误（几何公差项目不允许改变）。

一、单项选择题1.C2.D3.C 4、B 5、C 6C、7 D、8.C、9.D 、10.C、11 A、 12 C、13、.A 14D 15 C 16.C、17.C 18.C 19.D20.B 21 A、22.C、23 C 24 A、25A、26 C、27C、28 B、29、C、30 B二、填空题1、测量2、大小位置配合公差值极限间隙或极限过盈3、几何量公差4、水平5、基孔制基轴制6、零线位置大小7、公差带大小公差带位置8、基孔制基轴制9、0.02 0.0110、完全不完全11、矩形渐开线12、20 IT1813、互换性14、圆跳动全跳动15、十进制 516、大小位置公差值极限偏差17、定向公差定位公差18、ΦSΦ19、三、判断题1. ×2.×3. × 4 × 5.× 6.×7 ×8. ×9. √10.×11. √ 12. ×13.×14. √ 15.×16.√17. √18. ×19. √20.×四、简答题1、答：“示值范围”指计量器具所能显示或指示的最低值或最高值的范围；“测量范围”指在允许的误差限内，计量器具所能测出的被测量的范围。

2．答：标准公差带形成最多种的配合，国家标准规定了两种配合基准制：基孔制和基轴制。

一般情况下优先选用基孔制配合是考虑中、小尺寸孔常采用定尺寸刀具加工，这样可以减少定尺寸刀具、量具的品种、规格、数量，而大尺寸刀具则考虑习惯、方便，也采用基孔制。

3、答：表面结构中粗糙度轮廓的含义是指零件表面由间距很小的微小峰、谷所形成的微观几何误差。

它对零件的使用性能中的耐磨性、耐腐蚀性和耐疲劳性以及配合性质的稳定性均有影响。

4、答：由于零件表面的微小峰、谷的不均匀性，在表面轮廓的不同位置的取样长度上的表面粗糙度轮廓测量值不尽相同。

为了更可靠地反映表面粗糙度轮廓的特性，应测量连续的几个取样长度上的表面粗糙度轮廓，即规定“评定长度”。

互换性与技术测量基础考卷一、选择题（每题2分，共20分）1. 互换性是指产品在（）方面的特性。

A. 功能B. 结构C. 尺寸D. 性能A. 最大极限尺寸B. 最小极限尺寸C. 基本尺寸D. 实际尺寸A. 机械测量B. 电磁测量C. 光学测量D. 声波测量A. 卡尺B. 千分尺C. 百分表D. 量规5. 下列关于测量误差的说法，错误的是？（）A. 测量误差是不可避免的B. 测量误差可以分为系统误差和随机误差C. 系统误差可以通过校正消除D. 随机误差可以通过增加测量次数减小6. 在尺寸链计算中，封闭环是指？（）A. 起始环B. 中间环C. 最终环D. 任意环A. RaB. RzC. RkD. Rp8. 下列关于形状和位置公差的说法，正确的是？（）A. 形状公差仅限于线性尺寸B. 位置公差包括平行度、垂直度和倾斜度C. 形状公差和位置公差可以同时标注D. 形状公差和位置公差是相互独立的A. 螺距公差带B. 牙型公差带C. 螺纹直径公差带D. 螺纹长度公差带A. 齿轮压力角B. 齿轮模数C. 齿轮齿数D. 齿轮齿宽二、填空题（每题2分，共20分）1. 互换性按其范围可分为______互换性和______互换性。

2. 尺寸公差带由______和______组成。

3. 技术测量按测量方法可分为______测量、______测量和______测量。

4. 测量误差分为______误差和______误差。

5. 尺寸链的计算方法有______法和______法。

6. 表面粗糙度的评定参数有______、______和______。

7. 形状公差包括______、______和______等。

8. 位置公差包括______、______和______等。

9. 螺纹的公差带包括______公差带、______公差带和______公差带。

10. 齿轮的互换性主要取决于______、______和______等参数。

三、简答题（每题10分，共30分）1. 简述互换性的概念及其在机械制造业中的意义。

互换性复习题及答案一、填空题1. 互换性是指在规定的公差范围内，不同生产批次的产品零件能够互相替换使用而不会影响产品性能的特性。

2. 标准公差等级分为IT01、IT0、IT1至IT18共20个等级，其中IT01级精度最高，IT18级精度最低。

3. 极限尺寸是指零件尺寸的上偏差和下偏差所确定的尺寸范围。

4. 配合是指两个或两个以上零件在装配时相互之间的尺寸关系。

5. 基孔制是指以孔的公差带为基准，轴的公差带相对于孔的公差带进行设计的一种配合制度。

6. 基轴制是指以轴的公差带为基准，孔的公差带相对于轴的公差带进行设计的一种配合制度。

7. 间隙配合是指孔的公差带在轴的公差带之上，装配后存在间隙的配合方式。

8. 过盈配合是指轴的公差带在孔的公差带之下，装配后存在过盈的配合方式。

9. 过渡配合是指孔和轴的公差带相互重叠，装配后可能存在间隙或过盈的配合方式。

10. 公差是指允许零件尺寸偏离其基本尺寸的最大范围。

二、选择题1. 互换性的主要作用是（C）。

A. 提高生产效率B. 降低生产成本C. 保证产品质量和可靠性D. 简化产品设计2. 标准公差等级中，精度最高的是（A）。

A. IT01B. IT0C. IT1D. IT183. 极限尺寸的确定依据是（B）。

A. 材料特性B. 公差C. 工艺水平D. 设计要求4. 基孔制和基轴制的主要区别在于（D）。

A. 配合方式B. 公差大小C. 精度等级D. 基准选择5. 间隙配合、过盈配合和过渡配合的主要区别在于（A）。

A. 孔和轴的公差带相对位置B. 配合的精度等级C. 配合的公差大小D. 配合的类型三、简答题1. 简述互换性在机械制造中的重要性。

答：互换性在机械制造中具有重要意义，它能够保证不同生产批次的产品零件能够互相替换使用，从而提高生产效率，降低生产成本，保证产品质量和可靠性。

此外，互换性还有助于简化产品设计和装配过程，提高产品的维修性和可维护性。

2. 描述基孔制和基轴制的优缺点。
