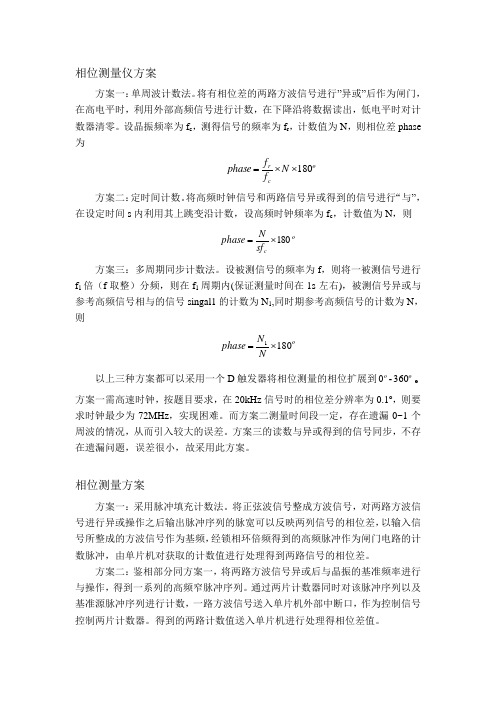

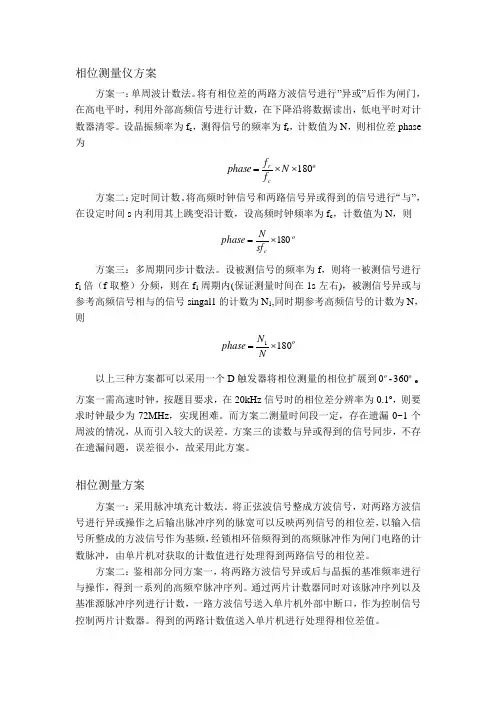

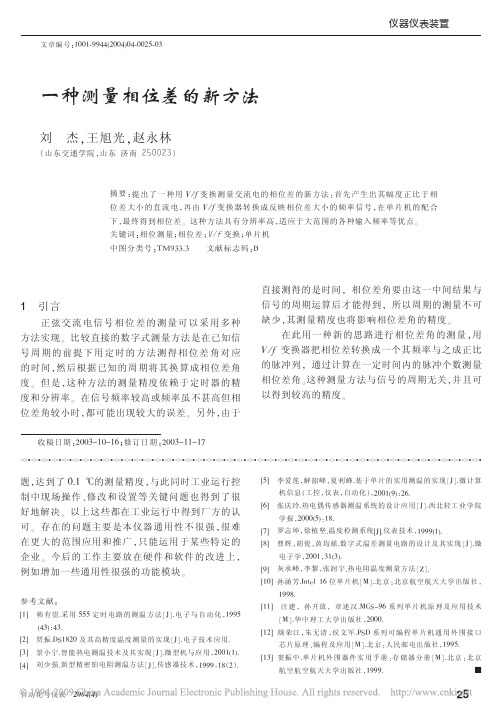

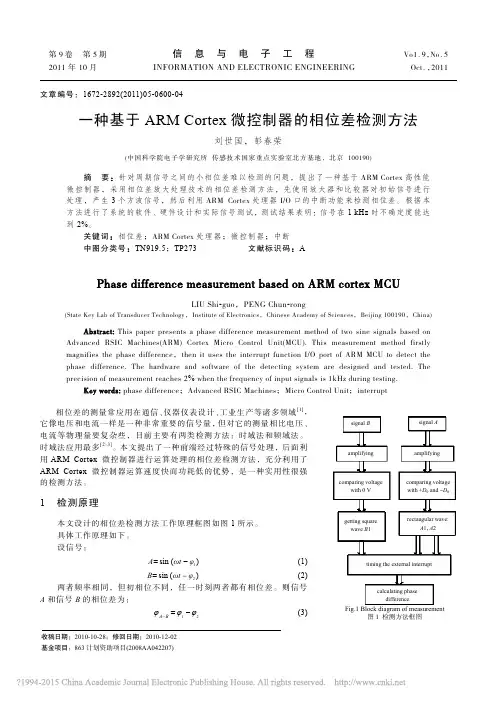

相位测量仪方案方案一：单周波计数法。
将有相位差的两路方波信号进行”异或”后作为闸门，在高电平时，利用外部高频信号进行计数，在下降沿将数据读出，低电平时对计数器清零。
设晶振频率为f c ，测得信号的频率为f r ，计数值为N ，则相位差phase 为o crN f f phase 180⨯⨯=方案二：定时间计数。
将高频时钟信号和两路信号异或得到的信号进行“与”，在设定时间s 内利用其上跳变沿计数，设高频时钟频率为f c ，计数值为N ，则o csf Nphase 180⨯=方案三：多周期同步计数法。
设被测信号的频率为f ，则将一被测信号进行f 1倍（f 取整）分频，则在f 1周期内(保证测量时间在1s 左右)，被测信号异或与参考高频信号相与的信号singal1的计数为N 1,同时期参考高频信号的计数为N ，则o NN phase 1801⨯=以上三种方案都可以采用一个D 触发器将相位测量的相位扩展到o 0-o 360。
方案一需高速时钟，按题目要求，在20kHz 信号时的相位差分辨率为0.1o ，则要求时钟最少为72MHz ，实现困难。
而方案二测量时间段一定，存在遗漏0~1个周波的情况，从而引入较大的误差。
方案三的读数与异或得到的信号同步，不存在遗漏问题，误差很小，故采用此方案。
相位测量方案方案一：采用脉冲填充计数法。
将正弦波信号整成方波信号，对两路方波信号进行异或操作之后输出脉冲序列的脉宽可以反映两列信号的相位差，以输入信号所整成的方波信号作为基频，经锁相环倍频得到的高频脉冲作为闸门电路的计数脉冲，由单片机对获取的计数值进行处理得到两路信号的相位差。
方案二：鉴相部分同方案一，将两路方波信号异或后与晶振的基准频率进行与操作，得到一系列的高频窄脉冲序列。
通过两片计数器同时对该脉冲序列以及基准源脉冲序列进行计数，一路方波信号送入单片机外部中断口，作为控制信号控制两片计数器。
得到的两路计数值送入单片机进行处理得相位差值。

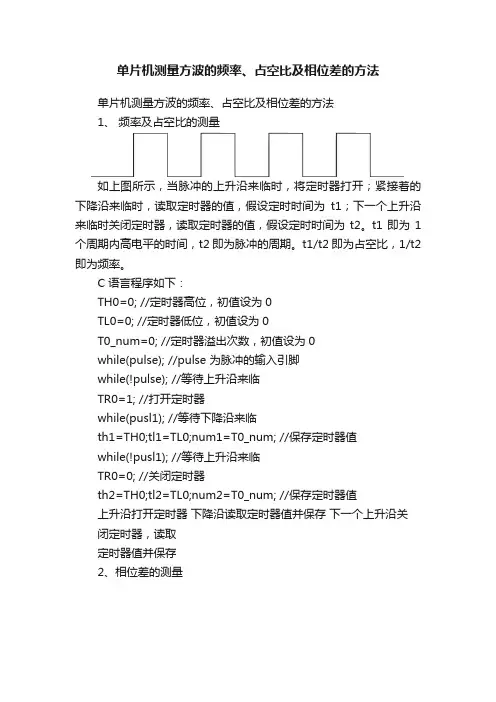

单片机测量方波的频率、占空比及相位差的方法单片机测量方波的频率、占空比及相位差的方法1、频率及占空比的测量如上图所示，当脉冲的上升沿来临时，将定时器打开；紧接着的下降沿来临时，读取定时器的值，假设定时时间为t1；下一个上升沿来临时关闭定时器，读取定时器的值，假设定时时间为t2。
t1即为1个周期内高电平的时间，t2即为脉冲的周期。
t1/t2即为占空比，1/t2即为频率。
C 语言程序如下：TH0=0; //定时器高位，初值设为0TL0=0; //定时器低位，初值设为0T0_num=0; //定时器溢出次数，初值设为0while(pulse); //pulse 为脉冲的输入引脚while(!pulse); //等待上升沿来临TR0=1; //打开定时器while(pusl1); //等待下降沿来临th1=TH0;tl1=TL0;num1=T0_num; //保存定时器值while(!pusl1); //等待上升沿来临TR0=0; //关闭定时器th2=TH0;tl2=TL0;num2=T0_num; //保存定时器值上升沿打开定时器下降沿读取定时器值并保存下一个上升沿关闭定时器，读取定时器值并保存2、相位差的测量测量相位差的电路如上所示，待测量的两路脉冲分别作为两个D 触发器的时钟输入，两个D触发器的输入端D及S端都接高电平，第一个D触发器的输出接第二个D触发器的R端，第二个D触发器的互补输出端接第一个D触发器的R端。
从下面的波形图可以看出，第一个D触发器输出的脉冲信号的占空比乘以2π即为相位差。
这样就将测量两路方波信号的相位差转化为测量一路方波信号的占空比，就可以按照前面介绍的测量占空比的方法来测量了。
黄色的波形为脉冲1，蓝色的波形为脉冲2，红色的波形为相位差。
通过利用C8051F020单片机实现立体声信号相位差电平差测试仪的设计将LR立体声信号经频谱分析、整形及占空比检测电路进行处理，采用过零鉴相法，通过测矩形波占空比，实现相位差的测试。
将LR信号用AD736专用芯片实现AC/DC转换，通过单片机编程，得到LR电平差。
在立体声播音或放音时，如果左右声道信号存在相位差和电平差，对播音或放音质量将会产生一定影响，出现声像漂移、音量减小、噪音增大和失真等故障现象。
左右声道相位差电平差越大，音质也越差，严重时还会造成无音故障。
为此文中设计了立体声信号相位差电平差测试仪，只有准确测出相位差电平差，再用补偿电路进行修正，才能保证播音或放音质量，更好地满足人们欣赏到音质优美的广播或音乐的需要。
1 设计方案
如图1所示，是立体声信号相位差电平差测试仪原理方框图。
提出了一种立体声信号相位差电平差测试仪的设计方法。
用C8051F020单片机为控制核心，主要由相位差检测模块、电平差检测模块、频谱分析及处理模块、电源模块、键盘和显示模块组成。
将LR立体声信号经频谱分析、整形及占空比检测电路进行处理，采用过零鉴相法，通过测矩形波占空比，实现相位差的测试。
将LR信号分别用AD736专用芯片实现AC/DC转换，通过单片机编程，得到LR电平差。
整个系统用单片机控制，键盘操作，用LCD显示相位差电平差及相关信息。
2 系统硬件设计
2.1 相位差检测模块
2.1.1 方框图和电路原理图
如图2所示，是相位差检测模块原理方框图。
如图3所示，是相位差检测模块电路原理。
相位差检测模块由电压比较器、与门、放大器、占空比检测电路和仪器放大器组成。
如图。

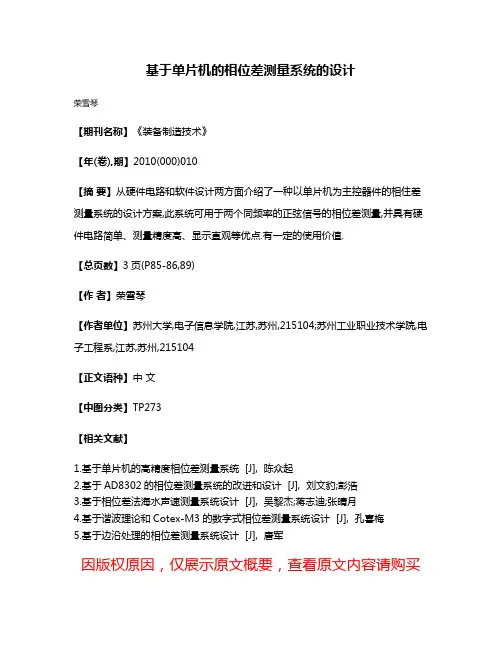

基于单片机的相位差测量系统的设计
荣雪琴
【期刊名称】《装备制造技术》
【年(卷),期】2010(000)010
【摘要】从硬件电路和软件设计两方面介绍了一种以单片机为主控器件的相住差测量系统的设计方案,此系统可用于两个同频率的正弦信号的相位差测量,并具有硬件电路简单、测量精度高、显示直观等优点.有一定的使用价值.
【总页数】3页(P85-86,89)
【作者】荣雪琴
【作者单位】苏州大学,电子信息学院,江苏,苏州,215104;苏州工业职业技术学院,电子工程系,江苏,苏州,215104
【正文语种】中文
【中图分类】TP273
【相关文献】
1.基于单片机的高精度相位差测量系统 [J], 陈众起
2.基于AD8302的相位差测量系统的改进和设计 [J], 刘文豹;彭浩
3.基于相位差法海水声速测量系统设计 [J], 吴黎杰;蒋志迪;张晴月
4.基于谐波理论和Cotex-M3的数字式相位差测量系统设计 [J], 孔喜梅
5.基于边沿处理的相位差测量系统设计 [J], 唐军
因版权原因，仅展示原文概要，查看原文内容请购买。
2005年8月重庆大学学报(自然科学版)Aug.2005 第28卷第8期Journal of Chongqing University (N t ur l Science Edition )Vol.28 No.8 文章编号:1000-582X (2005)08-0028-03基于MCS -51单片机的高精度数字测相方法3姜玉宏1,颜 华2,苏政华1,甘 明1(解放军后勤工程学院1.信息工程系;2.基础部,重庆 400016)摘 要:相位是周期信号的一种重要的波形参数.利用MCS -51单片机与外部电路相结合,充分利用其片内资源,采用过零鉴相法,高频脉冲填充计数,多周期等精度测量方法,实现了相位差的高精度测量.着重介绍了系统原理及硬软件实现方法.关键词:单片机;测相仪;相位差;测量 中图分类号:TM933.312文献标识码:A 在生产和研究中,相位的测量通常是一个很重要的内容.传统的测相仪一般采用数字相关法:即通过A/D 转换器采集待测信号送入单片机进行数字处理,由高精度的数字离散计算得到相位差结果.该测量方法对超低频信号有很高的精度,但在高频段误差较大.且其测量范围和精度受到A/D 芯片的限制,测量相位差的误差与取样点和A/D 转换器的位数和速度有关.文中所论述的数字测相仪利用MCS -51单片机与外部电路相结合,充分利用其片内资源,采用过零鉴相法,高频脉冲填充读数,多周期等精度测量方法,实现了相位差的高精度测量.1 系统原理分析系统框图如图1所示:图1 系统总框图两待测信号U 1(t )、U 2(t )经整形为方波,方波的上升沿和下降沿分别与待测信号的正负过零点相对应,经鉴相器鉴相后输出为矩形脉冲,其宽度ΔN 与相位φ成正比例.为实现相位差的高精度测量,通过同步门控制使测量信号的宽度为输入信号的整数倍,实现多周期同步等精度测量[1-3].24M Hz 的高频脉冲经闸门控制填充多周期的矩形脉冲,经分频后送单片机读数(信号示意图如图2所示).如果设高频填充脉冲频率为f x ,其周期T x =1/f x ;被测信号频率为f c ,被测信号的周期为T ,N 个周期中计得调频脉冲数为n ,则相位差为:φ=ΔT/T ×360°=n/N ×f c /f x ×360°,式中:ΔT 为相位差的脉宽.MCS -51单片机内有2个16位定时计数器T 0、T 1,2个外部中断源IN T0、IN T1.将T 0设置为16位读数器,对调频填充脉冲n 值读数,T 1设置为工作方式1,定时100ms (单片机晶振为6M Hz ),并完成Δt 的测量.IN T0中断对被测信号周期N 计数.由于受单片机外部计数脉冲频率小于f o sc /24(f o sc =6M Hz )=0.25M Hz 的局限,T 0需与外部计数器结合,分频电路选用两片2-8-16进制计数器SN74197,最高工作频率可达100M Hz ,分频系数为256.利用同步等精度测量产生的最大计数误差为±1个计数脉冲,即n =1,此时产生的绝对误差Δφ=360°×ΔT/T ,在填充脉冲为24M Hz 时,ΔT =1/24000000=0.0417μs ,输入信号为上限频率20k Hz 时,T =1/20000=50μs ,当输入信号为下限频率20Hz 时,T =1/20=50000μs ,则上限时Δφmax =360°×0.0417/50=0.3°,下限Δφmin =360°×0.0417/50000=0.0003°.3收稿日期:2005-04-23基金项目:国家自然科学基金资助项目(70102008)作者简介:姜玉宏(1972-),女,四川自贡人,后勤工程学院讲师,硕士,主要从事测控与仪表方面的研究.图2 测相原理信号示意图2 系统硬件实现整形电路(图3)由AD620和L M339组成,AD620是一个高性能仪用放大器,它只须外接一个电阻,即可实现增益在1～1000内调节.当增益为1时,不需外接电阻,且其阻抗可达到10M Ω.用AD620可实现对弱小信号的放大整形.L M339比较器组成施密特电压比较器,用于检测信号过0点,将正弦波整形为方波[4].鉴相器(图4)由一片74L S74双D 触发器组成,线性度好,工作范围为0～359.999°.图3 整形电路图图4 鉴相电路外部计数器(图5)采用两片2-8-16进制计数器SN74197,分频系数选256.当为上限频率,相位最大时,分频后进入单片机的频率小于2.4M Hz/256=9.3k Hz ,满足单片机外部计数脉冲小于250k Hz 的条件.显示器用6位L ED 数码管静态显示,定时刷新,用6片串入并出的移位寄存器74L S161驱动.3 系统软件实现系统软件的主要任务是:预置闸门(P1.7)、对填充脉冲和多周期个数计数、对f x 等精度测量、高精度运算、显示测量结果等功能.为实现等精度测量,需设图5 外部分频电路立两个标志位20H 、21H ,用以判断计数单元是否为0、定时100ms 时间到标志位.多周期个数计数单元为31H (高位)、30H (低位).单片机P0口用于读取外部计数器数值[5-6].系统流程图如图6-8所示.1)初始化.初始化完成T 0、T 1工作方式的设置、T 1初始值的装入、中断优先级(中断1>中断0)定义、标志位、读数单元、外部计数器清零、清同步预置门(P1.7=0).2)主程序.主程序中开预置门、开外部中断0、读取计数值、完成相位差的计算、送显示等功能.3)中断程序.外部中断0用于对多周期计数、开启、关闭定时计数器、关预置门、开外部中断1、置计数单元为0,标志位为1.外部中断1中再次启动T 1,用于计取Δt 、关中断1、置定时到标志位为1.图6 主程序流程图图7 外部中断0程序流程图92第28卷第8期 姜玉宏,等: 基于MCS -51单片机的高精度数字测相方法图8 外部中断1程序流程图4 实验结果及结论为了验证上述分析的正确性,笔者进行了实验.用函数发生器输出频率f 0在20Hz ～20k Hz 范围变化,对幅值V P 可调的正弦信号,自选几个测量点,先用标准数字相位仪,测出基准相位差φx .再将该信号送入制作的数字相位测量仪,测出相位差φ′x ,计算出绝对误差Δφ.实验结果如表1所示.表1 信号发生器输出参数和数字相位仪测量值对比表信号发生器输出参数V P /Vf 0/Hzφx数字相位仪测量值φ′xΔφ0.32040.01539.7840.2311.050026.38426.5570.1732.81200214.664214.7530.08942000320.005319.9880.0174.51000032.20632.2050.00152000045.10445.1040.000 通过理论分析和实验可以看出,该数字相位仪采用MCS -51单片机为微处理器进行相位测量,结构简单,性能可靠,可达到理想的测量效果,其性能指标如下:1)频率范围为20Hz ～20k Hz ;2)幅度为300mV ～5V ;3)绝对误差0.0003～0.3°;4)输入阻抗达10M Ω;5)分辨率0.001°;6)只需在软件上稍作补充,即可实现频率和周期的测量.参考文献:[1] 廖常初,唐昆明.微机相位差测量方法与提高测量精度的措施[J ].自动化与仪器仪表,1995,(4):41-42,46.[2] 操长茂,秦工.数字式相位差测量仪[J ].仪表技术,2003,(2):18-19.[3] 潘洪明,邹立华,方燕红.同频正弦信号间相位差测量的设计[J ].测控技术与设备,2003,29(3):41-42.[4] 刘灿涛,赵伟,袁俊.基于数字相关原理的相位差测量新方法[J ].计量学报,2002,23(3):219-223.[5] 何立明.单片机高级教程(应用与设计)[M ].北京:北京航空航天大学出版社,2000.[6] 胡汉才.单片机原理及其接口技术[M ].北京:清华大学出版社,1996.Method of High Accuracy Phase Measurement B asedon the MCS 251Single 2chip ComputerJ I ANG Y u 2hong 1,Y AN Hua 2,SU Zheng 2hua 1,G AN Ming 1(1.Depart ment of Information Engineering ;2.Depart ment of Foundation ,Logistical Engineering U niversity ,Chongqing 400016,China )Abstract :Phase is a kind of important wave parameter of periodical signal.Making use of t he combination of MCS 251single 2chip comp uter and external circuit and using it s flat resource f ully ,t his paper has realized t he high accuracy measure of p hase difference by using t he precision measurement technique such as over zero ap 2praisal p hase met hod ,fill co unt by t he p ulse of high f requency and multiperiods etc.It also introducs systemat 2ic p rinciple and t he realization met hod of hardware and software emp hatically.K ey w ords :single 2chip comp uter ;measuring p hase inst rument ;p hase difference ;measure(编辑 刘道芬)03重庆大学学报(自然科学版) 2005年。

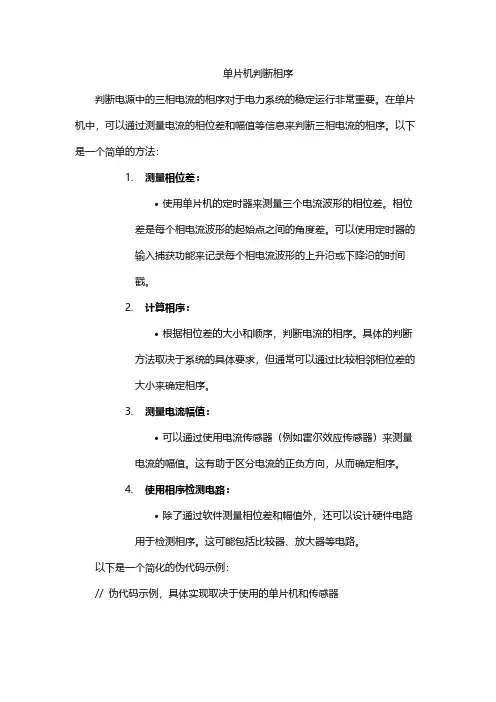

单片机判断相序判断电源中的三相电流的相序对于电力系统的稳定运行非常重要。
在单片机中，可以通过测量电流的相位差和幅值等信息来判断三相电流的相序。
以下是一个简单的方法：1.测量相位差：•使用单片机的定时器来测量三个电流波形的相位差。
相位差是每个相电流波形的起始点之间的角度差。
可以使用定时器的输入捕获功能来记录每个相电流波形的上升沿或下降沿的时间戳。
2.计算相序：•根据相位差的大小和顺序，判断电流的相序。
具体的判断方法取决于系统的具体要求，但通常可以通过比较相邻相位差的大小来确定相序。
3.测量电流幅值：•可以通过使用电流传感器（例如霍尔效应传感器）来测量电流的幅值。
这有助于区分电流的正负方向，从而确定相序。
4.使用相序检测电路：•除了通过软件测量相位差和幅值外，还可以设计硬件电路用于检测相序。
这可能包括比较器、放大器等电路。
以下是一个简化的伪代码示例：// 伪代码示例，具体实现取决于使用的单片机和传感器// 定义变量uint32_t timestamp_A, timestamp_B, timestamp_C;double phase_difference_AB, phase_difference_BC,phase_difference_CA;// 获取时间戳timestamp_A = get_timestamp_phase_A();timestamp_B = get_timestamp_phase_B();timestamp_C = get_timestamp_phase_C();// 计算相位差phase_difference_AB = calculate_phase_difference(timestamp_A, timestamp_B);phase_difference_BC = calculate_phase_difference(timestamp_B, timestamp_C);phase_difference_CA = calculate_phase_difference(timestamp_C, timestamp_A);// 判断相序if (phase_difference_AB < phase_difference_BC &&phase_difference_BC < phase_difference_CA) {// 相序为ABC} else if (phase_difference_AB > phase_difference_BC &&phase_difference_BC > phase_difference_CA) {// 相序为CBA} else {// 相序不确定或异常}请注意，实际的单片机程序需要根据具体的硬件和系统要求进行更详细的实现。
