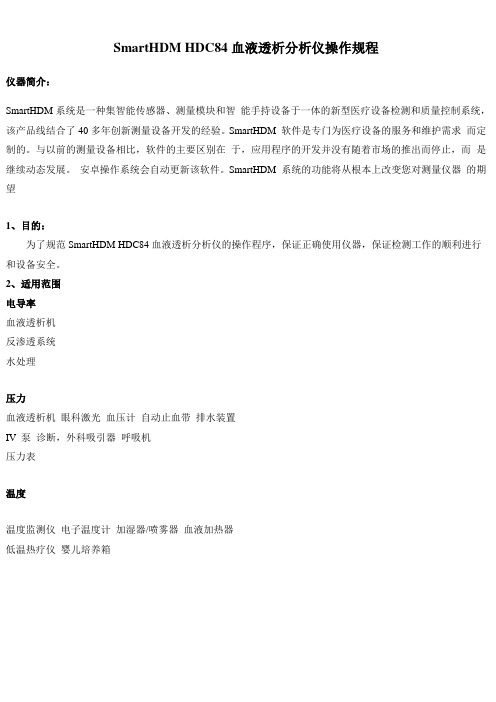

SmartHDM HDC84血液透析分析仪操作规程仪器简介：SmartHDM系统是一种集智能传感器、测量模块和智能手持设备于一体的新型医疗设备检测和质量控制系统，该产品线结合了40多年创新测量设备开发的经验。
SmartHDM 软件是专门为医疗设备的服务和维护需求而定制的。
与以前的测量设备相比，软件的主要区别在于，应用程序的开发并没有随着市场的推出而停止，而是继续动态发展。
安卓操作系统会自动更新该软件。
SmartHDM 系统的功能将从根本上改变您对测量仪器的期望1、目的：为了规范SmartHDM HDC84血液透析分析仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。
2、适用范围电导率血液透析机反渗透系统水处理压力血液透析机眼科激光血压计自动止血带排水装置IV 泵诊断，外科吸引器呼吸机压力表温度温度监测仪电子温度计加湿器/喷雾器血液加热器低温热疗仪婴儿培养箱序号1 YNFS/ZH-GC1–2016A第 2 页共 5 页2、技术参数：序号1 YNFS/ZH-GC1–2016A第 3 页共 5 页3、检测步骤测量电导率/温度按操作面板上最左边的按钮，打开显示模块。
序号1 YNFS/ZH-GC1–2016A第 4 页共 5 页3按进入HDC75检测系统.4 将电导率/温度传感器模块通过任意插口连接到显示模块上。
嵌入法：使用汉森连接器（如上右图所示）将电导率/温度传感器模块直接连接在输送系统上。
探头连接血透机快速接口按（上图左图流速连接）通过传感器模块是流动复位，当读数稳定时，读取读数。
序号1 YNFS/ZH-GC1–2016A第 5 页共 5 页2.测量pH值样品法：将pH传感器模块的电极插入如上所示的样品中。
当读数稳定时，读取读数。
3流量测量1将流量传感器模块通过任意插口连接到显示模块上。
2将流量传感器按下图接到血透机的快速接口上，当读数稳定时，读取读数。
4、检测技术依据JJF 1353-2012 血液透析机校准规范。
采购需求表一包：血液透析机2台（预算价28万元）★1.整机欧美原装进口；国际知名一线品牌。
2.具备醋酸盐和碳酸盐等血液透析功能；可兼容各种透析液配方。
3.采用2块独立CPU芯片，系统运行安全稳定。
4.采用流量计平衡系统，超滤在单向水路进行，每15至30分钟超滤校正，确保超滤的准确性。
5.有3个非接触式、无需校正的电导度计，全程监测RO水及透析液配比，保证透析液配比精准。
★6.清洗消毒要求高度程序化，支持化学消毒，热消毒、热化学消毒等模式，热消毒温度要求≥85℃。
7.血流量检测双针/单针：0—700ml/min（调解率10ml-20ml/min）8.血压检测静脉压监测：-60mmHg+_520mmHg动脉压监测：-300mmHg+_280mmHg9.肝素泵注射尺寸：20/30/50CC肝素控制流量：0.1－10ml/h(调节率0.1ml/H)10.空气探测器探测方法：超声探测探测部位：静脉管路灵敏度：气泡直径≥100ul11.血液探测器探测方法：红外线光学探测探测部位：动脉管路和静脉壶12.透析液配给及检测透析液流量：300/500/800ml/min透析液温度：35－39℃13.电导度范围总电导度： 12.1－15.6ms/cmB液电导度: 2.4－3.6ms/cm(3ms/cm)4.0－6.0ms/cm(5ms/cm)★标配B粉干粉支架，可使用连机干粉。
14.超滤控制超滤装置:单向流动流量计系统或容量控制式超滤率:0.1－4.0Kg/h(可用于单纯超滤,序贯透析)精度:±1g/min ，总超滤量的±1%15.漏血监测器:探测方法:红外线光学探测敏感度：0.5ml/min血液 (血球密度25%)16.液位调节器电动液位调节器17.供水：水质：符合国家或国标透析用水标准，或AAMI或欧洲药典进水电导度检测进水压力：0.9~4.0 bar进水温度：5~32℃18.电源：额定电压： 220V ±10%频率： 50/60 Hz额定功率：1.5KW内置后备电源： 15分钟以上19.提供证明文件或彩页。

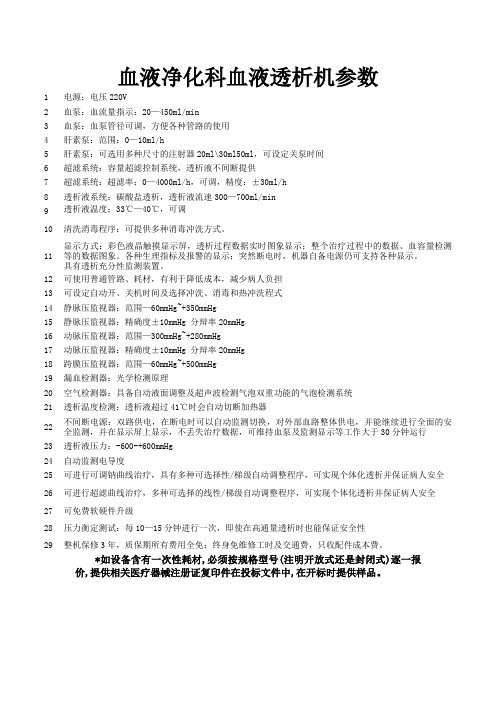

血液净化科血液透析机参数1 电源：电压220V2 血泵：血流量指示：20—450ml/min3 血泵：血泵管径可调，方便各种管路的使用4 肝素泵：范围：0—10ml/h5 肝素泵：可选用多种尺寸的注射器20ml\30ml50ml，可设定关泵时间6 超滤系统：容量超滤控制系统，透析液不间断提供7 超滤系统：超滤率：0—4000ml/h，可调，精度：±30ml/h8 透析液系统：碳酸盐透析，透析液流速300—700ml/min9 透析液温度：33℃—40℃，可调10 清洗消毒程序：可提供多种消毒冲洗方式。
11 显示方式：彩色液晶触摸显示屏，透析过程数据实时图象显示；整个治疗过程中的数据、血容量检测等的数据图象。
各种生理指标及报警的显示；突然断电时，机器自备电源仍可支持各种显示。
具有透析充分性监测装置。
12 可使用普通管路、耗材，有利于降低成本，减少病人负担13 可设定自动开、关机时间及选择冲洗、消毒和热冲洗程式14 静脉压监视器：范围—60mmHg~+350mmHg15 静脉压监视器：精确度±10mmHg 分辩率20mmHg16 动脉压监视器：范围—300mmHg~+280mmHg17 动脉压监视器：精确度±10mmHg 分辩率20mmHg18 跨膜压监视器：范围—60mmHg~+500mmHg19 漏血检测器：光学检测原理20 空气检测器：具备自动液面调整及超声波检测气泡双重功能的气泡检测系统21 透析温度检测：透析液超过41℃时会自动切断加热器22 不间断电源：双路供电，在断电时可以自动监测切换，对外部血路整体供电，并能继续进行全面的安全监测，并在显示屏上显示，不丢失治疗数据，可维持血泵及监测显示等工作大于30分钟运行23 透析液压力：-600-+600mmHg24 自动监测电导度25 可进行可调钠曲线治疗，具有多种可选择性/梯级自动调整程序，可实现个体化透析并保证病人安全26 可进行超滤曲线治疗，多种可选择的线性/梯级自动调整程序，可实现个体化透析并保证病人安全27 可免费软硬件升级28 压力衡定测试：每10—15分钟进行一次，即使在高通量透析时也能保证安全性29 整机保修3年，质保期所有费用全免；终身免维修工时及交通费，只收配件成本费。
日机装血液透析机操作方法及注意事项日机装透析机基本操作流程两种机器面板上的操作内容日机装透析机的注意事项日机装血液透析机型号DBB-26 DBB-27 DBB-02(血液透析滤过机)一基本操作流程液置换→血液管路的安装→预冲→透析液的准备→透析液的确认→排气→透析数据的输入、确认→将血液回路连接到患者→开始治疗→回血（血液回收）→血液回路内残夜的排出→透析器脱水→后处理→清洗消毒操作步骤：（一）液置换1.确认供液连接正确。
2.接通电源开关。
！进行药液消毒工程或酸洗工程时，请务必完成所有动作，或是执行强制清洗动作。
如果药液残留在透析液配管内，则可能因溶血等造成危害患者的事故。
3.触摸画面上的液置换按键1.5秒以上。
！在治疗开始之前，为了确认处于可进行治疗状态，请务必进行配管自我诊断，当发生各种自我诊断报警时，本装置不能用于治疗，请务必在消除原因之后，再次进行各项自我诊断。
自我诊断结束后，换面会出现如下信息：是否有药液残留？请在确认透析液中没有消毒、清洗用药残留，且配方与处方相同后，在进入下一工程。
（二）透析准备工程手动排气：！在透析中（本装置连接到患者时）请绝对不要进行排气，因为在执行排气时透析液压在透析器位置变为负压，TMP不是按监视器面板上的脱水速度设计的，因而可能会导致脱水过度或凝血。
经过设定的时间之后，自动从排气工程转换至透析工程。
（三）患者连接工程1.在连接患者之前，请确认如下事项：⑴本装置中不应残留有消毒用药液及酸洗用药液。
⑵透析液中的各成分浓度、PH应符合处方要求。
⑶通过排气，让透析器透析液室充满透析液。
2.输入数据：进行脱水量、脱水速度、IP速度等治疗条件的设定。
确认无误后按住运转键。
3.透析过程中数据的更改：方法一、将脱水量改为所需更改的数值，根据透析结束时间设置脱水速度。
方法二、将脱水量改为所需更改的数值，重新设定透析时间（时间=总时间－已经过时间），再按计算键。
4.透析过程中透析液浓度的设定：（1）透析液浓度：A液浓度，正常值14.0～14.2ms/cm（DBB-27）137～140 ms/cm（DBB-26）。

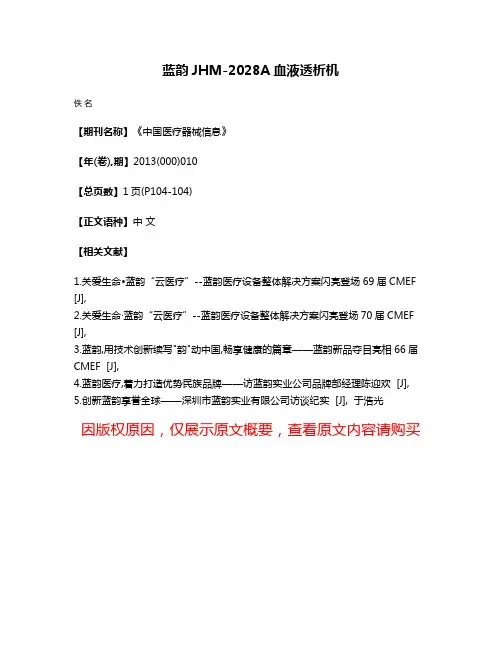

蓝韵JHM-2028A血液透析机
佚名
【期刊名称】《中国医疗器械信息》
【年(卷),期】2013(000)010
【总页数】1页(P104-104)
【正文语种】中文
【相关文献】
1.关爱生命•蓝韵“云医疗”--蓝韵医疗设备整体解决方案闪亮登场69届CMEF [J],
2.关爱生命·蓝韵“云医疗”--蓝韵医疗设备整体解决方案闪亮登场70届CMEF [J],
3.蓝韵,用技术创新续写"韵"动中国,畅享健康的篇章——蓝韵新品夺目亮相66届CMEF [J],
4.蓝韵医疗,着力打造优势民族品牌——访蓝韵实业公司品牌部经理陈迎欢 [J],
5.创新蓝韵享誉全球——深圳市蓝韵实业有限公司访谈纪实 [J], 于浩光
因版权原因，仅展示原文概要，查看原文内容请购买。

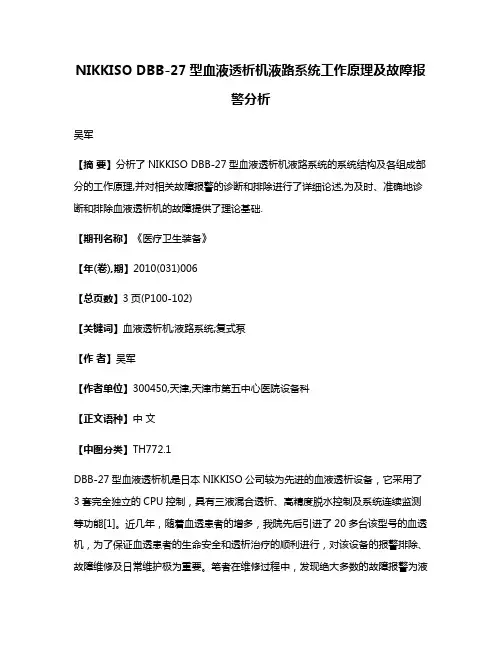

NIKKISO DBB-27型血液透析机液路系统工作原理及故障报警分析吴军【摘要】分析了NIKKISO DBB-27型血液透析机液路系统的系统结构及各组成部分的工作原理,并对相关故障报警的诊断和排除进行了详细论述,为及时、准确地诊断和排除血液透析机的故障提供了理论基础.【期刊名称】《医疗卫生装备》【年(卷),期】2010(031)006【总页数】3页(P100-102)【关键词】血液透析机;液路系统;复式泵【作者】吴军【作者单位】300450,天津,天津市第五中心医院设备科【正文语种】中文【中图分类】TH772.1DBB-27型血液透析机是日本NIKKISO公司较为先进的血液透析设备，它采用了3套完全独立的CPU控制，具有三液混合透析、高精度脱水控制及系统连续监测等功能[1]。
