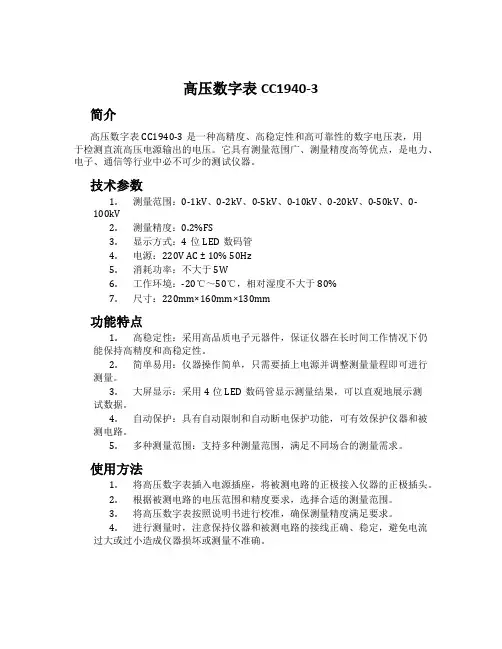

高压数字表CC1940-3简介高压数字表CC1940-3是一种高精度、高稳定性和高可靠性的数字电压表，用于检测直流高压电源输出的电压。

它具有测量范围广、测量精度高等优点，是电力、电子、通信等行业中必不可少的测试仪器。

技术参数1.测量范围：0-1kV、0-2kV、0-5kV、0-10kV、0-20kV、0-50kV、0-100kV2.测量精度：0.2%FS3.显示方式：4位LED数码管4.电源：220V AC ± 10% 50Hz5.消耗功率：不大于5W6.工作环境：-20℃～50℃，相对湿度不大于80%7.尺寸：220mm×160mm×130mm功能特点1.高稳定性：采用高品质电子元器件，保证仪器在长时间工作情况下仍能保持高精度和高稳定性。

2.简单易用：仪器操作简单，只需要插上电源并调整测量量程即可进行测量。

3.大屏显示：采用4位LED数码管显示测量结果，可以直观地展示测试数据。

4.自动保护：具有自动限制和自动断电保护功能，可有效保护仪器和被测电路。

5.多种测量范围：支持多种测量范围，满足不同场合的测量需求。

使用方法1.将高压数字表插入电源插座，将被测电路的正极接入仪器的正极插头。

2.根据被测电路的电压范围和精度要求，选择合适的测量范围。

3.将高压数字表按照说明书进行校准，确保测量精度满足要求。

4.进行测量时，注意保持仪器和被测电路的接线正确、稳定，避免电流过大或过小造成仪器损坏或测量不准确。

维护保养1.每次使用后，应将高压数字表清洁干净，并将其放置在干燥、通风良好的地方。

2.长期未使用时，应拔掉电源插头，并将仪器存放在防尘、防潮的地方。

3.定期进行校准和维护，以保证仪器的测量精度和稳定性。

结语高压数字表CC1940-3是一种高性能、高可靠性的数字电压表，具有广泛的应用领域和使用场合。

在实际应用中，不仅需要注意仪器的正确使用方法，还需要加强仪器的维护和保养，以延长其使用寿命和提高测量精度。

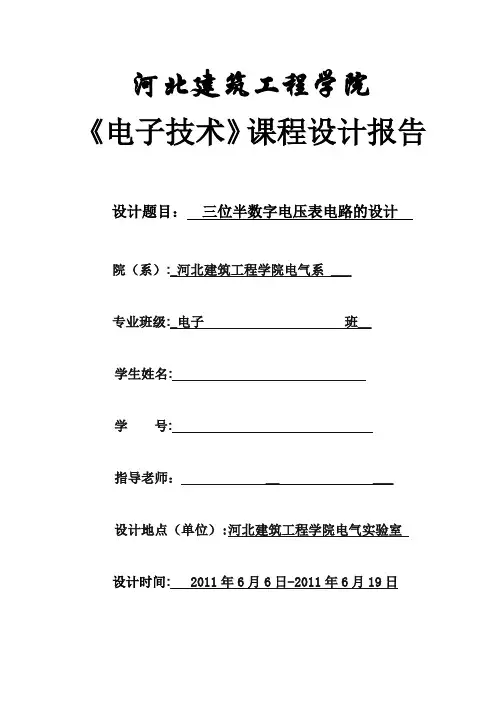

河北建筑工程学院《电子技术》课程设计报告设计题目：三位半数字电压表电路的设计院（系）:_河北建筑工程学院电气系 ___专业班级:_电子班__学生姓名:学号:指导老师： __ ___设计地点（单位）:河北建筑工程学院电气实验室设计时间: 2011年6月6日-2011年6月19日数字电压表设计报告一、设计目的通过电子技术的综合设计，熟悉一般电子电路综合设计过程、设计要求、应完成的工作内容和具体的设计方法。

通过设计有助于复习、巩固以往的学习内容，达到灵活应用的目的。

设计完成后在实验室进行自行安装、调试，从而加强学生的动手能力。

在该过程中培养从事设计工作的整体概念。

二、设计要求1、利用所学的知识，通过上网或到图书馆查阅资料，设计三个实现数字万用表的方案；只要求写出实验原理，画出原理功能框图，描述其功能。

2、其中对将要实验方案 3 1/2数字电压表，需采用中、小规模集成电路、MC14433 A/D转换器等电路进行设计，写出已确定方案详细工作原理，计算出参数。

3、技术指标：Ⅰ、测量直流电压1999-1V；199.9-0.1V；19.99-0.01V；1.999-0.001V；Ⅱ、测量交流电压1999-199V；Ⅲ、三位半显示；Ⅳ、比较设计方案与总体设计；Ⅴ、根据设计过程写出详细的课程设计报告；三、设计方案及原理方案一、基于MC14433的数字电压表方案一基于MC14433的数字电压表方案一：该方案大致分为五个模块，分别为基准电压模块；A/D转换模块；字形译码驱动模块；显示电路模块；字位驱动模块。

由上图可以清楚地看出，交流电流经过AC/DC转换成直流，经过电阻分压集稳压放大后进入双积分转换器MC14433测量，再通过CD4511译码器经过A/D转换器位选电路送到LED显示，完成电压测试。

方案二、基于INC 7107数字电压表方案二，基于INC 7107数字电压表方案二：该方案将直流电压和交流电压转换电路直接同芯片INC7107连接组成，INC7107将转换后的数据显示在LED显示数码管上。

综合实验三213位直流数字电压表一、实验目的 1、了解双积分式A / D 转换器的工作原理2、熟悉213位A / D 转换器CC14433的性能及其引脚功能3、掌握用CC14433构成直流数字电压表的方法二、实验原理直流数字电压表的核心器件是一个间接型A / D 转换器，它首先将输入的模拟电压信号变换成易于准确测量的时间量，然后在这个时间宽度里用计数器计时，计数结果就是正比于输入模拟电压信号的数字量。

1、V －T 变换型双积分A / D 转换器图3－1是双积分ADC 的控制逻辑框图。

它由积分器（包括运算放大器A 1 和RC 积分网络）、过零比较器A 2，N 位二进制计数器，开关控制电路，门控电路，参考电压V R 与时钟脉冲源CP图3－1 双积分ADC 原理框图转换开始前，先将计数器清零，并通过控制电路使开关 S O 接通，将电容C 充分放电。

由于计数器进位输出Q C ＝0，控制电路使开关S 接通v i ，模拟电压与积分器接通，同时，门G 被封锁，计数器不工作。

积分器输出v A 线性下降，经零值比较器A 2 获得一方波v C ，打开门G ，计数器开始计数，当输入2n个时钟脉冲后t ＝T 1，各触发器输出端D n-1～D O 由111…1回到000…0，其进位输出Q C ＝1，作为定时控制信号，通过控制电路将开关S转换至基准电压源－V R ，积分器向相反方向积分，v A 开始线性上升，计数器重新从0开始计数，直到t ＝T 2，v A 下降到0，比较器输出的正方波结束，此时计数器中暂存二进制数字就是v i 相对应的二进制数码。

2、213位双积分A / D 转换器CC14433的性能特点 CC14433是CMOS 双积分式213位A / D 转换器，它是将构成数字和模拟电路的约7700多个MOS 晶体管集成在一个硅芯片上，芯片有24只引脚，采用双列直插式，其引脚排列与功能如图18－2所示。

图3－2 CC14433引脚排列引脚功能说明：V AG （1脚）：被测电压V X 和基准电压V R 的参考地V R （2脚）：外接基准电压（2V 或200mV ）输入端V X （3脚）：被测电压输入端R 1（4脚）、R 1 ／C 1（5脚）、C 1（6脚）：外接积分阻容元件端C 1＝0.1μf （聚酯薄膜电容器），R 1＝470K Ω（2V 量程）；R 1＝27K Ω（200mV 量程）。

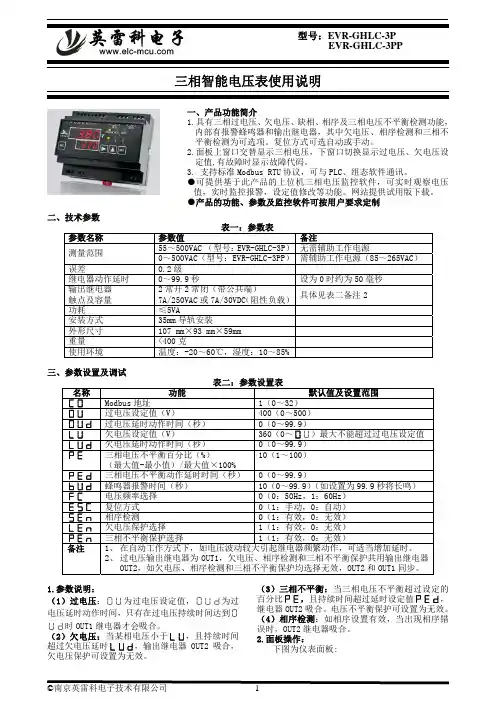

三相智能电压表使用说明一、产品功能简介1.具有三相过电压、欠电压、缺相、相序及三相电压不平衡检测功能，内部有报警蜂鸣器和输出继电器，其中欠电压、相序检测和三相不平衡检测为可选项。

复位方式可选自动或手动。

2.面板上窗口交替显示三相电压，下窗口切换显示过电压、欠电压设定值,有故障时显示故障代码。

3. 支持标准Modbus RTU 协议，可与PLC、组态软件通讯。

●可提供基于此产品的上位机三相电压监控软件，可实时观察电压值，实时监控报警，设定值修改等功能。

网站提供试用版下载。

●产品的功能、参数及监控软件可按用户要求定制二、技术参数表一：参数表参数名称 参数值 备注 测量范围 55～500VAC （型号：EVR-GHLC-3P） 无需辅助工作电源0～500VAC（型号：EVR-GHLC-3PP）需辅助工作电源（85～265VAC） 误差0.2级 继电器动作延时 0～99.9秒 设为0时约为50毫秒 输出继电器 触点及容量 2常开2常闭（带公共端）7A/250VAC 或7A/30VDC （阻性负载）具体见表二备注2功耗≤5VA 安装方式 35mm 导轨安装 外形尺寸 107 mm×93 mm×59mm 重量 <400克 使用环境 温度：-20～60℃，湿度：10～85%三、参数设置及调试表二：参数设置表名称 功能默认值及设置范围Modbus 地址 1（0～32） 过电压设定值（V） 400（0～500） 过电压延时动作时间（秒） 0（0～99.9） 欠电压设定值（V） 360（0～ ）最大不能超过过电压设定值 欠电压延时动作时间（秒） 0（0～99.9） 三相电压不平衡百分比（%） （最大值-最小值）/最大值×100%10（1～100） 三相电压不平衡动作延时时间（秒） 0（0～99.9） 蜂鸣器报警时间（秒） 10（0～99.9）（如设置为99.9秒将长鸣） 电压频率选择 0（0：50Hz，1：60Hz） 复位方式 0（1：手动，0：自动） 相序检测 0（1：有效，0：无效） 欠电压保护选择 1（1：有效，0：无效） 三相不平衡保护选择 1（1：有效，0：无效）备注1、 在自动工作方式下，如电压波动较大引起继电器频繁动作，可适当增加延时。

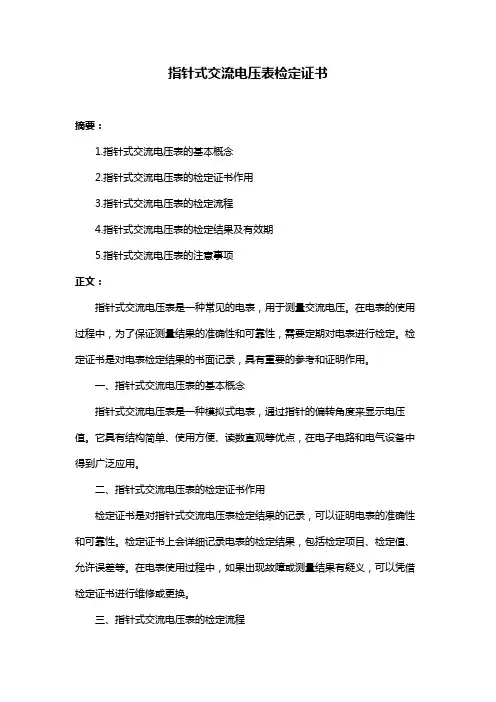

指针式交流电压表检定证书摘要：1.指针式交流电压表的基本概念2.指针式交流电压表的检定证书作用3.指针式交流电压表的检定流程4.指针式交流电压表的检定结果及有效期5.指针式交流电压表的注意事项正文：指针式交流电压表是一种常见的电表，用于测量交流电压。

在电表的使用过程中，为了保证测量结果的准确性和可靠性，需要定期对电表进行检定。

检定证书是对电表检定结果的书面记录，具有重要的参考和证明作用。

一、指针式交流电压表的基本概念指针式交流电压表是一种模拟式电表，通过指针的偏转角度来显示电压值。

它具有结构简单、使用方便、读数直观等优点，在电子电路和电气设备中得到广泛应用。

二、指针式交流电压表的检定证书作用检定证书是对指针式交流电压表检定结果的记录，可以证明电表的准确性和可靠性。

检定证书上会详细记录电表的检定结果，包括检定项目、检定值、允许误差等。

在电表使用过程中，如果出现故障或测量结果有疑义，可以凭借检定证书进行维修或更换。

三、指针式交流电压表的检定流程检定流程通常包括以下几个步骤：1.准备工作：检查电表的外观、接线、表笔等是否完好，确保检定过程的安全顺利进行。

2.测量开路电压：将电表的表笔连接到开路电压源上，调整电表的测量范围，使指针指在电压源的额定值上。

3.测量负载电压：将电表的表笔连接到负载上，调整电表的测量范围，使指针指在负载的额定电压上。

4.计算允许误差：根据检定值和实际测量值，计算电表的允许误差。

5.出具检定证书：将检定结果记录在检定证书上，并出具证书。

四、指针式交流电压表的检定结果及有效期检定结果通常包括检定项目、检定值、允许误差等。

检定证书的有效期通常为一年，超过有效期的电表需要重新进行检定。

五、指针式交流电压表的注意事项在使用指针式交流电压表时，需要注意以下几点：1.电表使用前应检查外观、接线等是否完好，确保安全。

2.根据待测电压的范围选择合适的测量档位，避免电表过载或量程不足。

3.测量过程中要保持表笔与待测电路的稳定接触，避免因接触不良导致的测量误差。

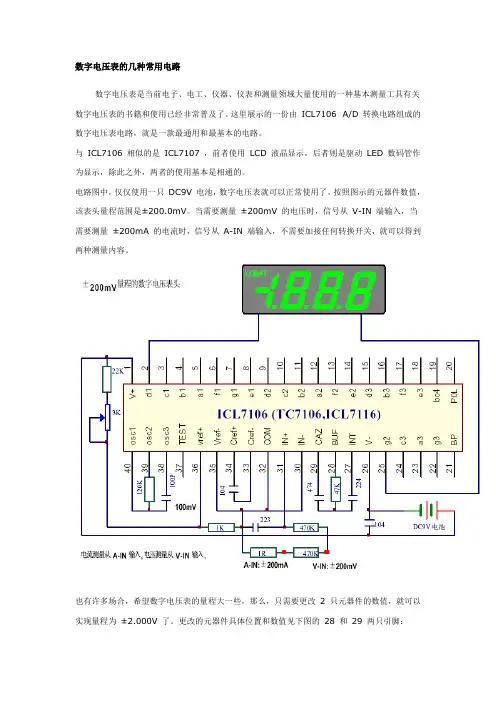

数字电压表的几种常用电路数字电压表是当前电子、电工、仪器、仪表和测量领域大量使用的一种基本测量工具有关数字电压表的书籍和使用已经非常普及了。

这里展示的一份由ICL7106 A/D 转换电路组成的数字电压表电路，就是一款最通用和最基本的电路。

与ICL7106 相似的是ICL7107 ，前者使用LCD 液晶显示，后者则是驱动LED 数码管作为显示，除此之外，两者的使用基本是相通的。

电路图中，仅仅使用一只DC9V 电池，数字电压表就可以正常使用了。

按照图示的元器件数值，该表头量程范围是±200.0mV。

当需要测量±200mV 的电压时，信号从V-IN 端输入，当需要测量±200mA 的电流时，信号从A-IN 端输入，不需要加接任何转换开关，就可以得到两种测量内容。

也有许多场合，希望数字电压表的量程大一些，那么，只需要更改 2 只元器件的数值，就可以实现量程为±2.000V 了。

更改的元器件具体位置和数值见下图的28 和29 两只引脚：在有了一只数字电压表之后，按照下面的图示，给它配置一组分流电阻，就可以实现多量程数字电流表，分档从±200uA 到±20A 。

但是要注意：在使用20A 大电流档的时候，不能再有开关来切换量程，应该专门配置一只测量插孔，以防烧毁切换开关。

与多量程电流表对应的是经常需要使用多量程电压表，按照下图配置一组分压电阻，就可以得到量程从±200.0mV 至±1000V 的多量程电压表。

测量电阻与测量电流或者电压一样重要，俗称“三用表”，利用数字电压表做成的多量程电阻表，采用的是“比例法”测量，因此，它比起指针万用表的电阻测量来具有非常准确的精度，而且耗电很小，下图示中所配置的一组电阻就叫“基准电阻”，就是通过切换各个接点得到不同的基准电阻值，再由Vref 电压与被测电阻上得到的Vin 电压进行“比例读数”，当Vref ＝Vin 时，显示就是Vin/Vref*1000=1000 ，按照需要点亮屏幕上的小数点，就可以直接读出被测电阻的阻值来了。

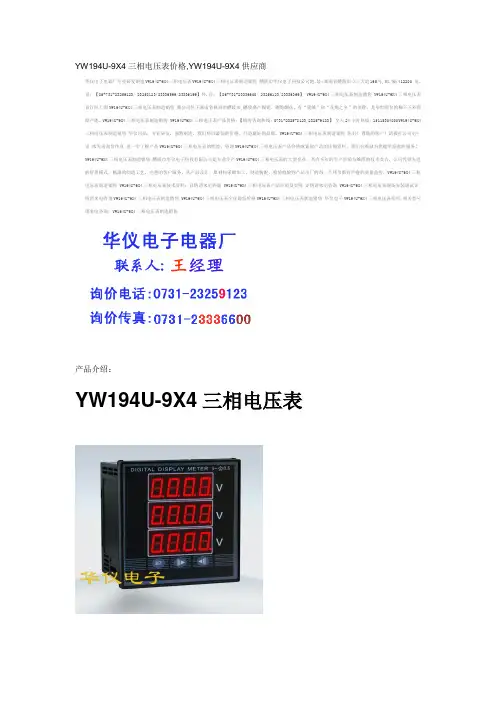

YW194U-9X4三相电压表价格,YW194U-9X4供应商华仪电子电器厂专业研发制造YW194U-9X4三相电压表YW194U-9X4三相电压表制造销售醴陵市华仪电子科技公司地.址：湖南省醴陵市立三大道195号,邮.编：412200 电.话：【86+731-23259123/ 23258123/23336599/23336199】传.真：【86+731-23336600/ 23256123/23336399】 YW194U-9X4三相电压表制造销售 YW194U-9X4三相电压表设计院上图YW194U-9X4三相电压表制造销售我公司位于湖南省株洲市醴陵市,醴陵盛产陶瓷、鞭炮烟花，有“瓷城”和“花炮之乡”的美称。

是举世闻名的釉下五彩瓷原产地。

YW194U-9X4三相电压表制造销售 YW194U-9X4三相电压表产品价格：【销售咨询热线：0731-2325-8123,2325-9123】全天24小时热线：151********YW194U-9X4三相电压表制造销售华仪出品，专业研发，强势制造，我们将以最低的价格，打造最好的品牌。

YW194U-9X4三相电压表制造销售您好！尊敬的客户！请拨打公司电*话或发送询价传真进一步了解产品YW194U-9X4三相电压表的性能，咨询YW194U-9X4三相电压表产品价格或索取产品的详细资料，我们会竭诚为您提供满意的服务!YW194U-9X4三相电压表制造销售醴陵市华仪电子科技有限公司是专业生产YW194U-9X4三相电压表的大型企业，具有多年的生产经验与雄厚的技术实力。

公司凭借先进的管理模式，精湛的制造工艺，完善的客户服务，从产品设计、原材料采购加工、制造装配、检验校验到产品出厂的每一个环节都有严格的质量监控。

YW194U-9X4三相电压表制造销售 YW194U-9X4三相电压表技术资料: 详情请来电咨询 YW194U-9X4三相电压表产品应用及实例详情请来电咨询 YW194U-9X4三相电压表现场安装调试详情请来电咨询YW194U-9X4三相电压表制造销售 YW194U-9X4三相电压表全年最低价格YW194U-9X4三相电压表制造销售华仪电子YW194U-9X4三相电压表系列，相关型号请来电咨询。

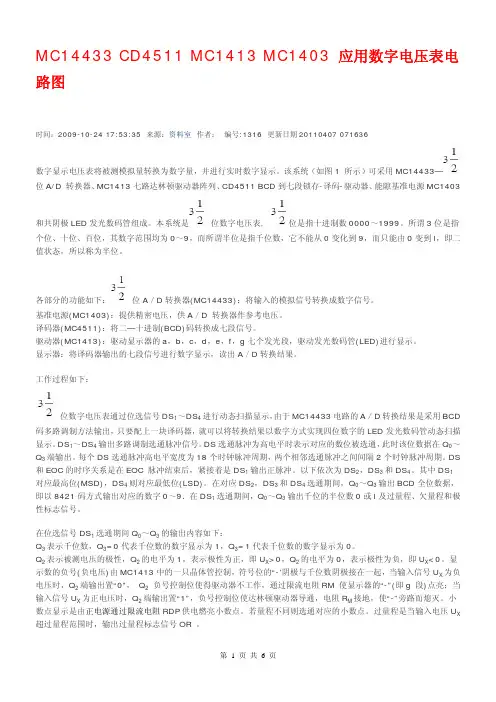

MC14433 CD4511 MC1413 MC1403 应用数字电压表电路图时间：2009-10-24 17:53:35 来源：资料室作者：编号:1316 更新日期20110407 071636数字显示电压表将被测模拟量转换为数字量，并进行实时数字显示。

该系统（如图1 所示）可采用MC14433—位A/D 转换器、MC1413七路达林顿驱动器阵列、CD4511 BCD到七段锁存-译码-驱动器、能隙基准电源MC1403和共阴极LED发光数码管组成。

本系统是位数字电压表, 位是指十进制数0000～1999。

所谓3位是指个位、十位、百位，其数字范围均为0～9，而所谓半位是指千位数，它不能从0变化到9，而只能由0变到l，即二值状态，所以称为半位。

各部分的功能如下：位A／D转换器(MC14433)：将输入的模拟信号转换成数字信号。

基准电源(MC1403)：提供精密电压，供A／D 转换器作参考电压。

译码器(MC4511)：将二—十进制(BCD)码转换成七段信号。

驱动器(MC1413)：驱动显示器的a，b，c，d，e，f，g七个发光段，驱动发光数码管(LED)进行显示。

显示器：将译码器输出的七段信号进行数字显示，读出A／D转换结果。

工作过程如下：位数字电压表通过位选信号DS1～DS4进行动态扫描显示，由于MC14433电路的A／D转换结果是采用BCD 码多路调制方法输出，只要配上一块译码器，就可以将转换结果以数字方式实现四位数字的LED发光数码管动态扫描显示。

DS1～DS4输出多路调制选通脉冲信号。

DS选通脉冲为高电平时表示对应的数位被选通，此时该位数据在Q0～Q3端输出。

每个DS选通脉冲高电平宽度为18个时钟脉冲周期，两个相邻选通脉冲之间间隔2个时钟脉冲周期。

DS 和EOC的时序关系是在EOC 脉冲结束后，紧接着是DS1输出正脉冲。

以下依次为DS2，DS3和DS4。

其中DS1对应最高位(MSD)，DS4则对应最低位(LSD)。

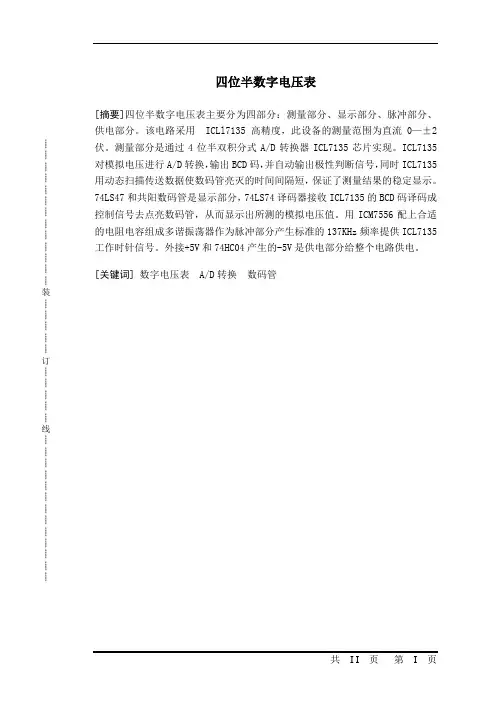

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊四位半数字电压表[摘要]四位半数字电压表主要分为四部分：测量部分、显示部分、脉冲部分、供电部分。
