(完整版)热继电器课件

热继电器
学习内容 1、热继电器的用途及型号含义; 2、热继电器的原理及结构 ; 3、热继电器的安装 4、热继电器的常见故障 学习目标 1、了解热继电器的用途 2、熟悉热继电器的原理及组成结构 3、掌握热继电器的热继电器的安装及复位方式的选择 4、能够对热继电器的常见故障进行分析及处理
一、概述 1、热继电器的用途
二、热继电器的原理及结构 1、原理
热继电器中的关键零件是热元件，热元件是由 两种热膨胀系数不同的金属片铆接在一起而制成的， 又叫作双金属片（铁镍合金）。它受热后，两片金 属皆要膨胀，但一片膨胀得快，另一片膨胀的慢， 当双金属片受热时，会出现弯曲变形，形成一个弧 线，外弧是膨胀的快的金属片，内弧则是膨胀得慢 的金属片。
的同一种外壳内可装几种不同额定电流
的热元件。
二、热继电器的原理及结构
2、结构
热继电器主要由以下几个部分组成：
（1）热元件及双金属片
双金属片借助于一个绝缘的联动
（2）联动接点装置
板，将双金属片受热弯曲变形传递到 触头簧片的触发机构上，当双金属片
变形达到一定程度，就通过联动板使
触发机构动作，从而使触点状态瞬时
1 熔断器和热继电器都有反时限动作曲线，其动作原 理都是根据回路电流的热容量而反时限动作的； 2 熔断器由于其热容量较大，在小电流时动作的误差 较大，所以往往将其作为开断回路短路电流元件使 用。而热继电器由于其热容量很小，所以当电流较 大时其动作误差很大，所以往往将其作为操作元件 的保护用（如接触器等） 3 熔断器本身具有很大的断弧能力，所以可以作为一 次回路中的元件使用。而热继电器没有断弧能力， 且其触点的电流很小，所以只能作为二次元件使用， 用其触点来接通一次元件后，有一次元件开断回路。 4 除了回复式熔断器可以多次使用外，大部分的熔断 器都是只能一次使用的，一旦其动作后，就应当更 换。如果电流到达其软化电流值，也应当更换以免 将来误动作。

6
结构
外部 结构
内部 结构
部件名称
热元件1、3、5端 热元件2、4、6端 95、96接线端子 95、98接线端子 整定值调节钮 整定值调节螺钉 手动复位按钮 热元件发热导体 热元件双金属片 传动导板 触头开关
作用
接三相电源侧 接三相负载侧 常闭触头 常开触头
各部 分作 用
调节热继电器动作电流
调节复位方式（旋入自动复位，旋出手动复位）
15，额定电流20A，3精选相ppt ，带断相保护
11
课堂小结
1、热继电器是利用电流的热效应原理工作的，对电动 机进行过载保护的低压电器
2、1、3、5热元件端子接电源；2、4、6热元件端子接 负载
3、95、96为常闭触头端子；95、98为常开触头端子
4、复位方式螺钉旋入时，为自动复位方式；旋出2-3 圈时，为手动复位方式
进行触头复位
产生热量
受热产生变形
控制触头动作
接精通选pp或t 分断电路
7
图形符号与文字符号
FR
FR
热元件
常闭触头
精选ppt
8
实物与图形符号对应关系
FR
FR
主回路热元件
精选ppt
辅助常闭触头
9
图形符号与文字符号
精选ppt
10
型号含义
JR
继电器 热
设计序号
D：断 相保护 级数
额定电流
举例：JR15-20/3D热继电器，设计代号是
5、整定值旋钮的整定值越大，热继电器过载保护动作
电流越大
精选ppt
12
6、热继电器的图形符号和文字符号要记住
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！

3.常用的热继电器 常用的有JR0、JR15、JR16、JR20、JRS1、IRS2、 JRS5和T系列等。
=【 、 ；3.热继电器的选用与维护 热继电器选用是否得当，直接影响着对电动机进行过载 保护的可靠性通常选用时应按电动机型式、工作环境、启动 情况及负载情况等几方面综合加以考虑。 (1)原则上热继电器的额定电流等级一般略大于电动机的 额定电流。热继电器选定后，再根据电动机的额定电流调整 热继电器的整定电流，在不频繁启动的场合，要保证热继电 器在起动的过程中不产生误操作，通常，当电动机的起动电 流为其额定电流的6倍，起动时间不超过6s且电动机很少连续 起动时，可使整定电流与电动机的额定电流相等；对于过载 能力较差的电动机，所选的热继电器的额定电流应适当小一 些并且将整定电流阔到电动机额定电流的60%～80%；当电 动机因带负载启动而启动时间较长或电动机的负载是冲击性 的负载(如冲床等)时，则热继电器的整定电流应稍大于电动机 的额定电流。
工厂电气 控制技术 ——热继电器
机电工程学院
李海玉
三、热继电器 1.热继电器的结构和工作原理 热继电器是一种 具有反时限（延时） 过载保护特性的过电 流继电器，广泛应用 于电动机的过载保护， 也可以用于其他电气 设备的过载保护。
优点：体积小，结构简单、成本低等
双金属片是一种将两种线膨胀系数不同 的金属用机械辗压方法使之形成一体的金属 片。膨胀系数大的（如铁镍铬合金、铜合金 或高铝合金等）称为主动层，膨胀系数小的 （如铁镍类合金）称为被动层。由于两种线 膨胀系数不同的金属紧密地贴合在一起，当 产生热效应时，双金属片向膨胀系数小的一 侧弯曲，由弯曲产生的位移带动触头动作。 热元件一般由铜镍合金、镍铬铁合金或 铁铬铝等合金电阻材料制成，其形状有圆丝 、扁丝、片状和带材几种。热元件串接于电 机的定子电路中，通过热元件的电流就是电 动机的工作电流（大容量的热继电器装有速 饱和互感器，热元件串接在其二次回路中） 。当电动机正常运行时，其工作电流通过热 元件产生的热量不足以使双金属片变形，热 继电器不会动作。当电动机发生过电流且超 过整定值时，双金属片的热量增大而发生弯 曲，经过一定时间后，使触点动作，通过控 制电路切断电动机的工作电源。同时，热元 件也因失电而逐渐降温，经过一段时间的冷 却，双金属片恢复到原来状态。

PART 04
热继电器的试验与维护
REPORTING
试验项目与要求
试验项目
包括基本性能试验、温升试验、短时 耐受电流试能够 准确动作，保护电路安全。
维护保养方法
清洁
定期清除热继电器上的灰尘和污垢，保持清洁。
检查
检查热继电器的接线端子是否松动或腐蚀，及时 处理。
探索新型材料，提高热继电器的性能和稳定性。
温度传感器技术升级
02
优化温度传感器的精度和响应速度，提高热继电器的控制精度
。
智能化控制技术
03
引入物联网和人工智能技术，实现热继电器的远程监控和智能
控制。
应用领域拓展
新能源领域应用
在风能、太阳能等新能源领域，热继电器作为保护和控制元件具 有广阔的应用前景。
PART 02
热继电器的组成与结构
REPORTING
热元件
01
02
03
热元件
是热继电器的核心部分， 由电阻丝绕制而成，通过 电流时会产生热量，使双 金属片弯曲。
热元件的材质
通常采用镍铬合金或铜镍 合金，具有较高的电阻率 和耐高温性能。
热元件的安装方式
根据需要可采用垂直或水 平安装，安装时需注意散 热和固定。
PART 03
热继电器的选用与安装
REPORTING
选用原则
热继电器的类型选择
根据负载性质、电动机启动电流、运行电流和保护特性选择合适 的热继电器类型。
热继电器规格选择
根据电动机的额定电流、长期工作电流和最大工作电流选择合适的 热继电器规格。
热继电器保护特性选择
根据电动机的启动电流和运行电流选择合适的保护特性，如反时限 、定时限或反时限与定时限结合。

图1-21 双金属片式热继电器的结构示意图
4 型号、符号及主要参数
（1）型号。热继电器的型号标志组成及其含义如下：
JR 16 热继电器
设计序号
/ 热元件编号 特征代号： D—带断相保护 L—单独安装式 Z—与交流接触器组合接线安装式 W—带专用配套电流互感器
基本规格代号（以额定整定电流表示）
4 型号、符号及主要参数
目 录：
1 热继电器的分类 2 热继电器的结构 3 热继电器的工作原理 4 型号、符号及主要参数 5 选择、常见故障及处理方法
3
1
热继电器的分类
按相数来分，热继电器有单相、两相和三相式三种类型。 按功能来分，三相式的热继电器又有带断相保护装置和 不带断相保护装置的。 按复位方式分，热继电器有自动复位的和手动复位的， 所谓自动复位是指触头断开后能自动返回。 按温度补偿分，有带温度补偿的和不带温度补偿的。
图1-21 双金属片式热继电器的结构示意图
3 热继电器的工作原理
工作原理： 当电动机正常运行时，其工作电流通过热元件 产生的热量不足以使双金属片变形到位，热继电器 不会动作。当电动机发生过电流且超过整定值时， 双金属片受热量增大而发生弯曲，经过一定时间后， 使触点动作，通过控制电路切断电动机的工作电源。 热继电器动作后一般不能自动复位，要等双金属片 冷却后按下复位按钮复位。
热继电器不动作
1. 整定电流偏大 2. 热元件烧断或脱焊 3. 导板脱出
1. 调小整定电流 2. 更换热元件或热继电器 3. 重新放置导板并试验动作灵活性
5 选择、常见故障及处理方法
热继电器的常见故障及其处理方法如表1-11所示。
表1-11 热继电器的常见故障及其处理方法
故障现象 热元件烧断 主电路不通 控制电路不通

普通型、密封型、防爆型等。
根据电动机类型选择
02 根据电动机的类型和额定功率选择合适的热继电器型
号。
根据控制要求选择
03
根据控制要求选择具有合适控制功能和参数的热继电
器型号。
热继电器的规格选择
01
根据保护容量选择
根据电动机的额定电流和启动电 流等参数，选择具有足够保护容 量的热继电器规格。
02
根据环境条件选择
根据使用环境条件（如温度、湿 度、振动等）选择符合要求的热 继电器规格。
03
根据品牌和质量选 择
选择具有知名品牌和优良质量的 热继电器规格，以确保使用安全 可靠。
热继电器的调试与
05
维护
热继电器的调试
01 热继电器的调试步骤 02 准备工具：万用表、螺丝刀、绝缘胶带等。
03
断开电源：在调试前，必须先断开电源，确保安全。
热继电器维护注意事项
热继电器的维护
01
维护前必须确保工具齐全和安 全可靠。
02
维护时要注意观察热继电器的 动作值是否正确。
03
如果发现异常情况，应立即停 止使用并进行维修或更换故障 部件。
06
热继电器的发展趋
势与展望
热继电器的发展趋势
向多功能、多用途发展
热继电器已经不仅仅局限于电流过载保护，而是向多功能、多用途发展，例如可以集成测温、报警、数据采集等功能 。
由于环境温度的变化，热继电器的动作值可能会受到影响 。为了确保热继电器的动作值稳定可靠，需要对热继电器 进行温度补偿。
温度补偿原理是通过在双金属片上增加补偿合金来完成的 。当温度变化时，补偿合金会产生相反的弯曲，抵消双金 属片由于温度变化而产生的弯曲，从而保持触点的稳定接 触状态。

要原因之一。
U
V
W 定子绕组采用Y形连接,
运行中V相断线，U,W两
相的电流增大。由于
I相＝I线，普通热继电器 可正常保护。
U
V
W 如图I线<1.732I相。若采用普
通热继电器，设当绕组电流
为1.1IN相时，线电流为
I线
1.65IN相,绕组已过电流，但
线电流未达到热继电器的动
I相
作值。电动机可能会因过载
定子绕组采用Δ型接法的电动机实行而断烧相毁保。护，必须采用三相结构带
断相保护装置的热继电器。
差动式断相保护装置动 作原理 a）未通电； b）三相额定电流； c）三相同时过载； d）一相断相
电流调节凸轮
主电路接线柱
触点
导板
(b) 结构
热元件
工作原理

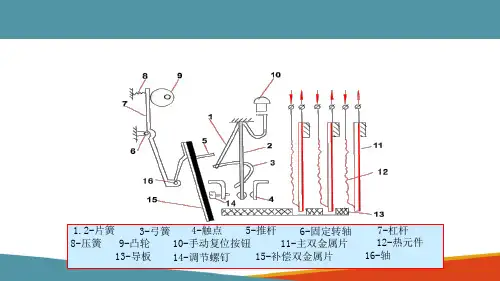

1.2-片簧 3-弓簧 4-触点 5-推杆 6-固定转轴 7-杠杆
8-压簧 9-凸轮 10-手动复位按钮
11-主双金属片
12-热元件
13-导板 14-调节螺钉 15-补偿双金属片
16-轴
U
VWUV NhomakorabeaW
带断相保护装置的热继电器
三相异步电动机的电源或绕组断相是导致电动机过热烧毁的主
1.2-片簧 3-弓簧 4-触点 5-推杆 6-固定转轴 7-杠杆
8-压簧 9-凸轮 10-手动复位按钮
11-主双金属片
12-热元件
13-导板 14-调节螺钉 15-补偿双金属片
16-轴
U
V
W
U
V
W
温度补偿
电机 使用 常见 故障
热过载继 电器复位 按钮复位 要等待一 段时间才 能进行。

16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
熔断器、热继电器
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必

1、接触器的主触点可以通过大电流； 2、继电器的体积和触点容量小，触点数目多，且只能通过小 电流。所以，继电器一般用于机床的控制电路中。
ABB中间继电器型号说明：
一、作用：按整定时间长短通断电路时间继电器是从得到输入 信号(线圈通电或断电)起，经过一段时间延时后触头才动作的 继电器。适用于定时控制。
汇报人姓名
2020/01/01Fra bibliotek四、符号
(a) (b) (c)
(d)
(e)
(f)
(g)
(h)
(a) 线圈一般符号 (b) 通电延时线圈 (c) 断电延时线圈 (d) 通电延时闭 合动合（常开）触点 (e) 通电延时断开动断（常闭）触点 （f）断电延时断 开动合（常开）触点 （g）断电延时闭合动断（常闭）触点（h）瞬动触点
谢谢聆听
三、符号 1、文字符号：FR 2、图形符号：
热元件 常开触头 常闭触头
四、主要型号及技术参数
常用的热继电器有：JR0、JR2、JR9、JR10、JR15、 JR16、
JR20、JR36等几个系列。
型号
额定电流
JR36-20/3
20
热元件规格
额定电流
电流调节范围
0.35
0.25~0.35
0.5
0.32~0.5
不带断相保护 带断相保护
热继电器 热继电器图片：
一、热继电器的结构和工作原理： 发热元件
结构：
I
双金 属片
扣板
常闭触头
工作原理：
发热元件接入电机主电路，若长时间过载，双 金属片被烤热。因双金属片的下层膨胀系数大，使 其向上弯曲，扣板被弹簧拉回，常闭触头断开。
二、热继电器主要参数：
主要参数

能使双金属片被加热，因双金属片的下层膨胀系数大，使其向上弯曲，但
还不能使继电器动作。但电动机长时间过载，经过一定的时间后，双金属
片弯曲幅度加大，杠杆被弹簧拉回，精选常pp闭t 触点断开。
5
热继电器整定电流
整定电流：指热继电器的热元件允许长期通过又不致 引起继电器动作的电流值。
热继电器的整定电流≥电动机的额定电流
整定电流的调节：通过调节其电流调节旋钮，在一定 范围内调节其整定电流。
热继电器过载触点断开后，经过一段时间的冷却即能 自动或手动复位。
精选ppt
6
热继电器的选用
热继电器选用：主要根据电动机的使用场合和额定电流来确定热继电 器的型号及热元件的额定电流等级。
三角形连接的电动机：选择带断相保护功能的热继电器。（热继电器的 整定电流=电动机的额定电流）
精选ppt
...过载保护温度继电7器
FR
FR
热继电器的符号
a）热元件
b）常闭触点
精选ppt
8
JR16系列热继电器的主要技术数据
精选ppt
9

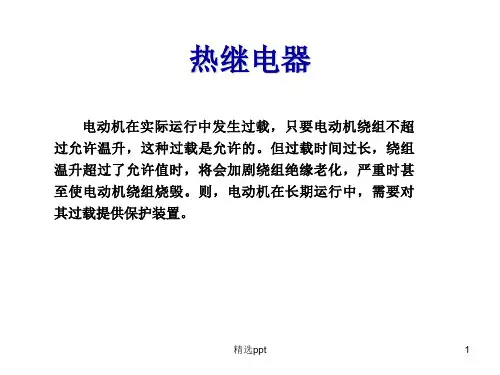

热继电器
电动机在实际运行中发生过载，只要电动机绕组不超 过允许温升，这种过载是允许的。但过载时间过长，绕组 温升超过了允许值时，将会加剧绕组绝缘老化，严重时甚 至使电动机绕组烧毁。则，电动机在长期运行中，需要对 其过载提供保护装置。
精选ppt
1
热继电器
热继电器:利用电流通过发热元件所产生的热效应，使双金 属片受热弯曲而推动机构动作，实现电动机的过载保护的 继电器。
用途：主要用于电动机的过载、断相及电流不平衡的保护 及其他电器设备发热状态的控制。
热继电器具有反限时保护特性，见教材P27表1-8。

动机过载。它主要由热元件和“动断”触点等组成。当电动机过载时 ，热元件发热，经过一定时间，“动断”触点断开，从而使控制电路
失电，达到切断主电路的目的。
符号 常闭触点
~
双金属片 常闭触头
热元件 FR
发热元件
工作原理示意图
杠杆
四、实物图
JRS1D-25热过载继电器
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
热继电器
一、热继电器
热继电器是一种以双金属片受热而动作的保护电器， 主要用来保护电动机过载。因为电动机在实际运行中，常会遇 到过载情况，但只要过载不严重、时间短，绕组不超过允许的 温升，这种过载是允许的。但如果过载情况严重，时间长，则 会加速电动机绝缘的老化，缩短电动机的使用年限，甚至烧毁 电动机，因此，常用热继电器对电动机进行过载保护。
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
二、结构
电流调节凸轮
片簧 片簧 手动复位按钮 弓簧 主双金属片
压簧 连杆
推杆
(a) 三相热继电器的外形
补偿双金属片
复位调节螺钉 杠杆 动触点 静触点 内导板 外导板 (b)三相热继电器的结构部件
三、符号与原理
热继电器是一种以双金属片
热继电器主要用于保护电动机的过载，因此选用时必须了解电动机的 情况，如工作环境、启动电流、负载性质、工作制、允许过载能力等。 1、原则上应使热继电器的安秒特性尽可能接近甚至重合电动机的过载特 性，或者在电动机的过载特性之下，同时在电动机短时过载和启动的瞬 间，热继电器应不受影响(不动作)。 2、当热继电器用于保护长期工作制或间断长期工作制的电动机时，一般 按电动机的额定电流来选用。例如，热继电器的整定值可等于0.95~1.05 倍的电动机的额定电流，或者取热继电器整定电流的中值等于电动机的 额定电流，然后进行调整。 3、当热继电器用于保护反复短时工作制的电动机时，热继电器仅有一定 范围的适应性。如果短时间内操作次数很多，就要选用带速饱和电流互 感器的热继电器。 4、对于正反转和通断频繁的特殊工作制电动机，不宜采用热继电器作为 过载保护装置，而应使用埋入电动机绕组的温度继电器或热敏电阻来保 护。
