霍尼韦尔PKS问题汇总

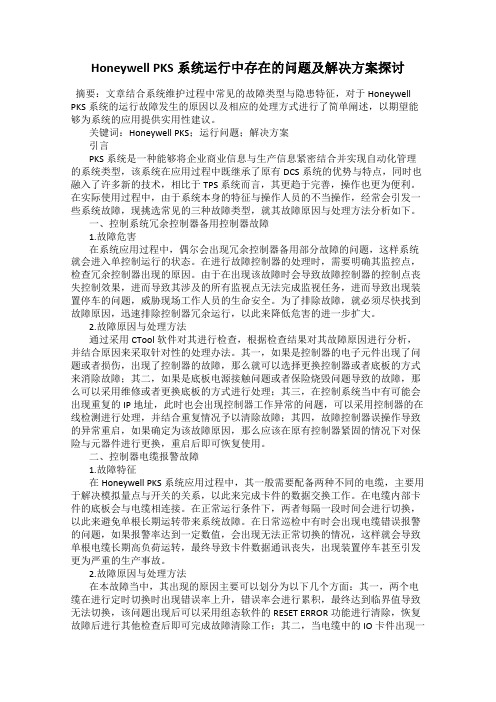

Honeywell PKS系统运行中存在的问题及解决方案探讨摘要：文章结合系统维护过程中常见的故障类型与隐患特征，对于Honeywell PKS系统的运行故障发生的原因以及相应的处理方式进行了简单阐述，以期望能够为系统的应用提供实用性建议。

关键词：Honeywell PKS；运行问题；解决方案引言PKS系统是一种能够将企业商业信息与生产信息紧密结合并实现自动化管理的系统类型，该系统在应用过程中既继承了原有DCS系统的优势与特点，同时也融入了许多新的技术，相比于TPS系统而言，其更趋于完善，操作也更为便利。

在实际使用过程中，由于系统本身的特征与操作人员的不当操作，经常会引发一些系统故障，现挑选常见的三种故障类型，就其故障原因与处理方法分析如下。

一、控制系统冗余控制器备用控制器故障1.故障危害在系统应用过程中，偶尔会出现冗余控制器备用部分故障的问题，这样系统就会进入单控制运行的状态。

在进行故障控制器的处理时，需要明确其监控点，检查冗余控制器出现的原因。

由于在出现该故障时会导致故障控制器的控制点丧失控制效果，进而导致其涉及的所有监视点无法完成监视任务，进而导致出现装置停车的问题，威胁现场工作人员的生命安全。

为了排除故障，就必须尽快找到故障原因，迅速排除控制器冗余运行，以此来降低危害的进一步扩大。

2.故障原因与处理方法通过采用CTool软件对其进行检查，根据检查结果对其故障原因进行分析，并结合原因来采取针对性的处理办法。

其一，如果是控制器的电子元件出现了问题或者损伤，出现了控制器的故障，那么就可以选择更换控制器或者底板的方式来消除故障；其二，如果是底板电源接触问题或者保险烧毁问题导致的故障，那么可以采用维修或者更换底板的方式进行处理；其三，在控制系统当中有可能会出现重复的IP地址，此时也会出现控制器工作异常的问题，可以采用控制器的在线检测进行处理，并结合重复情况予以清除故障；其四，故障控制器误操作导致的异常重启，如果确定为该故障原因，那么应该在原有控制器紧固的情况下对保险与元器件进行更换，重启后即可恢复使用。

Honeywell PKS系统与第三方设备通讯的设置侯军生说明：本文主要讲解Honeywell PKS系统与第三方设备通讯的软件组态设置。

硬件：终端服务器(MOXA)，协议：Modbus RTU。

一、 MOXA终端服务器的设置1、打开MOXA组态软件2、搜索在线MOXA设备3、选择要组态的设备4、设备的基本设置注：只有选中Modify才可以进行修改设置。

Server Name:设备名称；Time Zone：时区设置；Local Date:日期设置；Local Time:时间设置；Time Server：时钟同步的时间源的地址设定； 其它设置保持默认。

5、设备地址等相关参数设置IP Address：本设备的网络地址；Netmask：子网掩码；Gateway：默认网关；IP Configuration：IP 配置，必须为Static；其它设置保持默认。

6、端口参数的设置Port Alias：端口别名； Baud Rate：波特率设置； Parity：奇偶校验设置； Data Bits：数据位设置； Stop Bits：停止位设置； Interface：端口类型设置；其它设置保持默认。

7、通讯模式的设置Operating Mode：工作状态设置，必须为TCP server Mode； 其它设置保持默认。

二、 Honeywell PKS的设置PKS的组态在Quick Builder中设置。

1、通道设置⑴建通道Number of items to Add：建通道的个数；Type：通道类型，选择Modbus Channel；Use Name：通道名称，只能一次建一个通道。

Fomat：此项可以一次建多个通道，通道的个数在Number of items to Add中设定。

⑵通道组态Main栏：Name：通道名称；Description：对通道做说明；其它设置保持默认。

Port栏：Port Type:端口类型，选TerminalServer；Protocol：协议类型，选Modbus RTU；TerminalServer TCP Host Name：终端服务器网络地址； TerminalServer TCP Port No：终端服务器端口的TCP地址； 其它设置保持默认。

PKS系统试卷（A）姓名________ 分数________1 一个console站最多可以连接（）个CE站A 1B 2C 3D 42 以下哪个操作站可直接与控制器进行通讯（）A Flex 站B console站C CE站D 以上都不能3 操作站启动缺省的主配置文件是（）A default.stnB factory.stnC default.libD 可以手动指定4 关于操作站说法不正确的是A ES-C站可以作为ES-F站使用B ES-F站必须依赖于ES-C站C ES-CE站必须依赖于ES-C站D ES-F站有Static和Rotary两种类型5 操作站总数最多为（）A40 B 20 C 10 D 306 历史数据采集的类型有（）A标准历史数据采集和扩展历史数据采集B 标准历史数据采集和快速历史数据采集C 标准历史数据采集、扩展历史数据采集、快速历史数据采集D 标准历史数据采集、扩展历史数据采集、快速历史数据采集、归档7 标准历史数据采集的缺省时间间隔为A1min B 1hour C 1sec D 5 sec8 采集的历史数据保存在（）数据库中A RTDB B ERDBC EMDBD 手动指定的位置9 快速历史数据采集的缺省采集时间间隔是A1s B 5s C 10s D 15s10 历史数据不能够保存在（）A C盘B D盘C指定的硬盘 D FLEX站11 每个服务器最多有多少幅趋势图（）A3000 B 2000 C 1500 D 无限制12 以下说法哪个正确（）A 所有CM和SCM都必须分配给某一个ASSETB 有的CM可以不分配给ASSETC 有的SCM可以不分配给ASSETD 以上都不正确13 一个系统资产模型可包含（）个独立的资产A 1000B 4000C 5000D 300014 每个服务器最多有几个报表（）A 500B 800C 900D 100015 组态ASSET用（）软件A CB B EMBC QBD HDB16 操作站对ASSET的操作权限有（）种A 2B 4C 5D 617 每个服务器最大的SCADA点最多有（）种A 5000B 65000C 8000D 1000018 报告可以在（）组态A Configuration.studioB stationC Configuration.studio或stationD 在控制策略中19 不属于用户自定义报告的是（）A 集成的EXCEL报告B ODBC数据交换报告C 批量处理报告D 自由格式报表20 以下哪个选项是EXCEL报告能够输出的数据（）A 历史数据B 实时数据C 都不能D 历史+实时数据21 PKS系统是霍尼韦尔公司推出了新一代DCS系统，在C300系统的网络上使用的是（）A ControlNet网络B 冗余以太网络C 容错以太网D PC/PPI电缆连接Modem模式22 对PKSC300系统服务器描述不正确的是（）A 分布式系统结构DSAB 全局数据库C 心脏部分是RTDBD 不能作为操作站使用23 PKSC200硬件描述不正确的是（）A机架式安装 B 机架左边为电源模块 C 非冗余的控制器机架内可安装I/O模块D 冗余的控制器机架内可安装I/O模块24 Console操作站描述不正确的是（）A操作员人机界面 B 标准&开放的PC硬件 C 比FLEX站安装复杂 D 只能与服务器数据通讯25 PM I/O安装在专用的卡件箱内，下列对卡件箱描述不正确的是（）A提供安装框架和背板供电、通讯 B 可分为15槽和7槽两种 C 卡件箱地址设定是从0开始D 有效位是偶数看下图完成以下26~28道题：26 此图为FTE状态截图，下列那一项为Configuration studio中显示显示改状态的软件：A HMI Web Display BuilderB Quick BuilderC FTE and Heartbeak node status DisplayD Enterprise Model Builder27 此图显示的状态是站在那一台操作站或者服务器的角度上观察的：A CONSTN01B CONSTN02C PPSERVERD 信息不全不能确定28 对此图产生的现象描述正确的是：A交换机之间出现通讯问题 B CONSTN02的A网卡端口与交换机之间出现通讯问题C CONSTN02的B网卡端口与交换机之间出现通讯问题D 服务器与CONSTN02的通讯出现问题29当一个CM块被拷贝时，那一项不能够拷贝到新的CM中（）A 块名称B 参数连接C I/O通道配置D PV报警限30 在FTE网络中，A网B网都有专门的颜色来表示，请选出下列正确的组合（）A A网黄色、B网绿色B A网绿色、B网黄色C A网红色、B网绿色D A网绿色、B网红色31 流程图设计的时候对工作性能的影响因素描述不正确的是（）A静态物体个数 B 动态控件个数 C 脚本的使用 D 使用的版本32 PKSC300系统中，当控制器没有任何控制策略装载时，下列描述不正确的是（）A卡件首先自检测，灯屏上显示TnnnB 在FTE网络上建立与服务器的通讯C 主控制器（偶数地址）灯屏上显示NoDBD 在控制器上显示设备地址、IP地址、软件版本号33 对C300控制器描述正确的是（）A PKSC300控制器性能先进，所以设计为单一控制器B PKSC300控制器有三种LED灯来表示控制器运行状态，分别为：电源指示灯、状态灯、报警灯C 当PKSC300控制器为冗余设计时，其主控制器为奇数地址D 当PKSC300控制器为冗余设计时，其主控制器为偶数地址34 控制器自检测通过后状态灯屏上显示为bp,并且卡件上的FTE状态灯不正常，则可能的解决方案（）A确认FTE网络连接通讯是否正常B 确认服务器通讯状态是否正常C 确认服务器的Bootp Service是否启动D 以上三者皆正确35 当主备控制器之间无法同步时，下列描述不正确的是（）A冗余电缆故障 B IOLink已组态，但是没有下装 C 控制器卡件故障 D 控制器底板故障36 当控制器灯屏上FAIL与故障代码交替显示，下列选项中描述正确的是（）A控制器可能出现硬件故障B 可断电后重新启动来判断故障的原因C 如果是冗余配置则暂时不影响现场工作D 以上三者皆正确37 当控制器灯屏上显示OK 、SF、设备地址交替显示时，下列描述不正确的是（）A表明控制器出现软故障B 当判断为软故障时，则排除对硬故障的考虑，直接查找细目画面上的故障信息C 不可能是控制器本身故障D Monitor窗口里，控制器图标上会有一个红色圆点38 当一个AO卡件出现Slot Failure故障时，最有可能的原因是（）A卡件通道开路 B 卡件底板故障 C 卡件与控制器之间通讯故障 D 卡件本身硬故障导致39 当一个AI_HART卡件出现Box Failure故障时，则以下操作正确的是（）A在STA TION页面中的command一栏里输入卡件的名称，然后按回车B 在STA TION页面中的command一栏里输入卡件的名称，然后按空格C 在STA TION页面中的command一栏里输入卡件的名称，然后按F12D 在STA TION页面中的command一栏里输入卡件的名称，然后按F1040 影响控制器负荷的因素描述正确的是（）A操作站的个数 B 操作站上图形的复杂程度、参数的个数C OPC的访问D 以上三者皆正确41 绘制流程图时可以不考虑那些方面对性能的影响（）A避免不必要的细节 B 显示设备和信息风格保持一致 C 颜色的使用D 物料的流向保持一致E 避免闪烁显示F 避免动画显示42 对那些仅供操作员监视而无需报警、历史存档的OPC数据，至少需要那个PKS授权（）A OPC客户端B OPC高级客户端C ODBC授权D 无需授权，是标准功能43 对于FTE网络，叙述不正确的是（）A FTE主要用在系统的第一、第二层网络B 采用的是单一网络，切换时间约为一秒C 普通的以太网节点也能链接到FTE网络上D FTE网络不能在线添加节点44 关于实时数据库描述不正确的是（）A简称RTDBB 存储过程数据C 冗余服务器中，服务器B是主实时数据库D 能存储组态数据45 如果一下那种情况发生，从服务器将接管主服务器的控制（）A主从服务器之间的所有网络链路中断B 主服务器丢失与控制器的通讯C 用户进行人工切换D 以上三者皆正确4６用来限制操作人员访问系统功能的安全级别最多有（）级A７ B ６ C ８ D ５47 服务器备份时一般不需要备份下列哪个文件：（）A RTDB数据库B ERDB数据库C EMDB数据库D QDB数据库E 操作站的连接文件F 键盘组态文件G 流程图文件H 以上都需要48登陆configuration studio时的用户名、密码可通过（）里面修改。

浅谈HONEYWELL PKS 控制系统故障及处理方案刘成 徐继友 张祥(兖州煤业榆林能化有限公司， 陕西 榆林 719000)摘要：本文以兖州煤业榆林能化有限公司甲醇厂60万吨煤制甲醇项目主工艺流程空分、气化合成工艺所用DCS 系统为切入点，对系统运行维护过程中出现的典型故障研究分析，为发生类似故障造成停车风险提供参考，有效避免类似事故再次发生。

关键词：DCS 系统、故障、维护、处理方案1 引言兖州煤业榆林能化有限公司甲醇厂年产60万吨甲醇煤化工项目，该项目采用德士古气化工艺，主要有空分、气化、合成等主界区。

主界区采用霍尼韦尔DCS 控制系统，本文主要介绍在运行过程中将出现的故障及处理方法。

2 故障现象描述某生产工作日6：40，工艺人员反映气化界区操作站反复出现PKS 系统报警。

从DCS 软件在线查看卡件状态正常，服务器也无异常现象，到机柜间检查PKS 系统控制器等卡件均为正常状态。

07:15，又接到合成车间工艺人员电话反映LI20001、LI20006等数据静止无变化并且画面反应较慢 ，这些数据皆为FSC 系统通讯至DCS 系统的数据。

现场工程师在线登陆FSC 系统检查，程序正常；机柜间查看FSC 机柜卡件发现通讯卡(型号10018/E/12)通讯状态灯为绿色正常；数据传输灯闪烁异常(闪烁慢，有时不闪烁)初步判断数据通讯不正常。

07：20分左右，经过检查发现FSC 和DCS 的2个冗余通讯的错误率都达到50%以上，立即重启FSC 的一个通讯卡，等指示灯正常后再重启另一个，然后检查发现错误率依然从0%一直增加。

期间几次出现服务器及操作站上位画面全部无数据现象,阀门、泵等均无法操作，在console station 上也无法进行操作。

DCS 下位程序CM 等有时变为红色。

期间由于FSC 通讯到DCS 的一个通讯点数据不正常(FSC 为“1”信号，DCS 通讯变为“0”信号)导致阀门关闭从而使B 号气化炉跳车(A 号气化炉和B 号气化炉同样的组态模式但没有出现这样的情况，也未跳车)。

霍尼韦尔(honeywell-pks)详细操作详解(含大量实操图)1、容错以太网是PKS的控制网络，FTE不但提供了容错的特点，也提供了快速网络的相应，及工业以太网的控制应用的平安性。

FTE〔Fault Tolerant Etherent〕容错以太网，是冗余网络结构的单网，通过Honeywell的FTE驱动，及商用的网络设备实现的。

FTE网络包括冗余的交换机和电缆。

拓扑：双重并行树形网络在顶部接在一起。

2、交换机之间的级联线〔cross link〕构成单网。

商用的网络设备指交换机、双口单网卡或单口双网卡。

FTE网络通讯检测画面检测画面启动3、系统必须有控制器、效劳器、操作站组成。

4、FTE网络包括冗余交换机和电缆。

树网：连接到A交换机上A口形成的网叫A网〔Yellow tree〕。

连接到B交换机上B口形成的网叫B网〔Green tree〕。

Localhost 接收数据节点。

FLEX操作站〔F站〕：过程数据及相关的报警和事件，还有其他数据信息，直接来自效劳器；组态ES-F两种连接方法：固定连接方法〔Static〕：提供了特定ES-F的一种永久性专用连接。

轮替连接方法〔Rotary〕：提供了一种按需的连接，适用不需要全日制操作访问时。

Console操作站〔C站〕：过程数据及相关的报警和事件，直接来自于控制器；其他数据信息来自于效劳器；Console Extension操作站〔CE〕：过程数据及相关的报警和事件，还有其他数据信息，全部信息都来自与C站。

7、一个C300控制器带有两个IOLINK，每个IOLINK最多支持40个IO卡件，而一个控制器最多支持64个IO卡件。

每套C300控制器最多支持64个IO Units〔IOU〕。

C300控制器必须与控制防火墙连接。

C300控制器主控制器FTE地址设定奇数，备用控制器地址为主控制器的地址+1。

Control Firewall〔CF9〕控制防火墙：在FTE网络中是成对出现的，8+1口，其中有一个专门的网线路口用于向上连接交换机，其余的8个网口可以连接控制器。

在之前的推文动态报警的抑制一文中，大体讲述了我们可以通过相应的组态，对PKS
产生的部分报警进行抑制，但有的业主并没有购买这一功能的授权，那如果没有授权，我们如何进行报警抑制呢？PKS提供了另一种类似的功能，我们称之为报警搁置（Alarm Shelving），看字面意思就能看出，就是把报警先搁置在一边，这个功能可以帮助我们隐藏抑制不必要的干扰报警，但是这个功能有时间限制，最长能够搁置8小时。

什么时候使用报警搁置功能呢，比如当某些现场仪表出现故障而频繁报警的时候，我
们就可以先将其搁置，等仪表点被修复后再讲报警投入，当某一部分报警被搁置的时候，这些报警会暂时的从报警列表中移除，具体的操作步骤如下：
打开报警列表，找到你想搁置的报警，点击鼠标右键，选择Shelve Alarm（搁置报警），如下图所示：
在弹出的对话窗口中选择搁置原因和需要搁置的时间
报警被搁置后就会从报警列表中消失，可以在View菜单列表中选择Shelved Alarms 查看被搁置的所有报警
如果说某一条报警不想搁置了，那么可以解除报警搁置，方法有两种，一种是搁置时间到了自动解除，另一种是手动解除，右键点击需要解除搁置的报警，选择Unshelved Alarm，就可以吧报警解除了。

PKS系统常见故障分析及一些应用技巧摘要：随着社会的发展，DCS系统的应用越来越广泛，由于种种因素的影响，导致在这一系统应用的过程中还存在着一些故障，严重影响了生产力。

本文详细分析霍尼韦尔的PKS系统常见故障及维护措施，最后浅谈了一些应用技巧。

关键词：PKS系统；常见故障；处理措施；应用技巧1 PKS系统特点a.开放性PKS系统采用的标准工业以太网络即工厂信息网络，采用的是目前办公自动化领域中使用最广泛的以太网。

STATION工作站以WINDOWS 10作为操作平台，PKS被设计为下层控制器CPM通过SQL数据库读取服务器数据再和STATION工作站进行双向通讯的工作方式。

服务器和在工作站都运行于WINDOWS 10环境中，它拥有WINDOWS操作系统更多功能。

PKS系统的CONTROL NET通信网络均采用了ISO（国际标准化组织）制定的ISO802. 4和IEEE（美国电机及电子工程师学会）制定的IEEE802. 4开放系统互连的标准，以ISO的OSI七层模型为基础，遵循MPA（工厂自动化协议）网络标准，令牌总线网络通讯。

任意一台装有PKS系统Station版本软件的电脑都可以通过网线连接到标准的以太网交换机接口成为Station工作站。

b.人机接口PKS系统全方位用户操作站（STATION），它是面向过程的单一窗口。

用户可以设计从简单到复杂的各种用户显示画面，以供操作者富有特色的操作。

每个STATION操作站都带三种属性，1、操作员属性：供操作人员监视生产过程和PKS系统本身工作状况；2、工程师属性：供工程师进行系统组态及软件更新；3、管理员属性：供维护人员跟踪系统运行并诊断系统故障。

STATION操作站是一个集高科技于一身的控制产品，为用户提供了优秀的人机接口。

c.过程控制功能PKS系统过程接口的数据采集和控制的范围非常广泛。

它可以分散在一个或多个控制网络（CONTROL NET）上的CPM过程控制站，还可以从其它公司的设备上获取数据。

Hoheywell PKS系统简介和故障处理安彩太阳能玻璃有限责任公司肖会永摘要：对Honeywell PKS系统硬件和软件结构进行了全面介绍，对该系统的常见故障进行了分析，结合工作中的实践经验，对不同的故障分别采取相应措施进行处理，确保生产稳定进行。

关键词：服务器故障1.前言安彩高科2#炉控制系统选用Honeywell公司的PKS系统，整个系统功能比较强大。

由于该系统在公司内首次应用，在运行和维护的过程通过对一些故障的处理，增长了该系统故障处理方面的经验。

下面将就该系统的结构进行介绍，并对几个常见的故障进行分析进而提出迅速解决问题的方法。

2.系统硬件组成2＃炉采用的Experion PKS系统包括系统硬件、高性能服务器（Experion Sever）兼工程师站（Engineer Station）和通用操作站（Experion Station）。

两台服务器采用同步冗余结构，即：正常情况下，两台服务器是同步运行的，并且一主一副，互为冗余，运行中一旦一台服务器如果出现异常故障，系统会自动检测并迅速切换到另一台服务器继续运行，从而保证整个系统的稳定性。

图1 PKS系统网络结构示意图主控制柜包含Experion PKS系统的一些核心部件，主要有系统控制器（C200 Controller）、网络接口卡CNI（ControlNet Interface）、电源模块（Power Supply）以及冗余模块（Redule Module）等模块组成，而且均采用了两套完全相同配置的硬件冗余结构，从整体上提高了系统工作和控制的可靠性、安全性。

还有一些特有的I/O（输入输出处理）卡件和I/O接口。

这些设备通过ControlNet控制网络连接起来，构成一个功能齐全的集散型控制系统。

系统采用三层网络结构，上层网是标准工业以太网，采用TCP/IP协议，连接所有人机接口(HMI)；中层网ControlNet是人机接口与过程控制站通讯的监视控制网，采用遵循IEEE802.3工业标准协议的冗余实时控制网，通讯速率为5MB/S；下层ControlNet为I/O网，连接着控制器与I/O模件，采用与监视控制网相同的网络。

在工厂工艺装置运行过程中，会产生工艺报警，但是有些报警的触发是由于上游
设备的故障而产生的，比如，某工段磨煤机故障，那么与该磨煤机有关联的所有工艺
参数都将因为超越工艺指标而报警，尤其在工艺状况不稳的情况下，如果在短时间内
产生⼤量这类报警，那么必然会影响操作工的操作，为安全生产带来隐患，所以，为
了有效的避免这种干扰，保证操作工的稳定操作，霍尼韦尔 PKS 系统提供了一种动态报警抑制功能（Dynamic Alarm Suppression）。

通过这一功能，可以将这类干扰报警自动隐藏，保证工艺操作不受影响，具体操作方法如下：
首先，打开组态工作室，即Configuration Studio，选择System，在右侧目录树System task区域下点击”Configure Alarm Suppression”，打开动态报警抑制组态界面，如下图所示：
点击左上⻆角的”+”号，添加新的报警抑制组，如下图所示：
添加动态报警抑制条件（ Suppression Triggers ）和抑制目标（ Suppression Targets），手动输入CM点名，并在下拉菜单当中选择功能块名和报警类型。

设置完成之后，点击保存（save），应用（Approve），然后下装即可
下装完成之后动态报警抑制功能立即生效，当报警抑制的条件满足时，会自动抑制目
标报警，并且被抑制的报警不会显示在报警列表中。

点击”View”旁的下拉菜单，选择”
suppressed alarms”筛选出被抑制的报警，即可查看那些报警处于抑制状态。

重要提醒：很多朋友问他们厂的这个功能为什么是灰色的，在这里说明一下，动态报警抑制功能是需要额外的授权的，在组态前可以先查看一下自己装置的系统是否有这个功能的授权。

HONEYWELL PKS C200系统优化改造[摘要]本文讲述了Honeywell PKS系统的基本知识及系统维护。

【关键词】PKS；基本知识；故障处理；系统优化；FTE；服务器ERDB 数据库前言本文简要介绍了神华宁煤集团煤炭化学工业分公司甲醇厂60万吨甲醇装置DCS系统的结构及其存在的缺陷。

结合一起典型的因DCS系统数据通讯中断而导致的全厂停车事故，论述了对该系统的改造优化过程。

一、系统结构及现状神华宁煤集团煤炭化学工业分公司甲醇厂二套装置（所用DCS系统是霍尼韦尔公司的PKS系统。

系统控制着全厂两台240T/h的循环流化床锅炉装置、两套45000Nm3的空分装置、3台84m3的气化炉装置及净化、合成、精馏、硫回收装置和全厂蒸汽管网、循环水系统，共计约7304个硬件信号点。

霍尼韦尔公司的PKS系统是以Windows2003SERVER为操作系统，包含了最新设计的混合型控制器（HybridController）、冗错以太网（FTE）、以及高级的工程工具和应用软件包。

全厂PKS系统的应用为：1、在锅炉有两台服务器，分为主从服务器（名为nm1a及nm1b），此工程师站分别控制锅炉、空分、公用工程及循环水三个工段。

2、中央控制室的工程师站有两台服务器，也分为主从服务器（名为nm2a 及nm2b），此工程师站分别控制气化、合成及罐区、硫回收三个工段。

二、一起事故及其暴露出的问题2009年12月5日，仪表车间系统维护人员和系统厂家调试人员一起进行锅炉工程师机柜间两台服务器的硬件加密狗重新插拔的工作时，按程序分别对从服务器和主服务器进行重启和备份。

结果出现DCS画面上所有数据都不动且显示为蓝色，操作工无法通过DCS系统进行任何操作，使得正在正常运行的空分装置跳车，锅炉装置紧急压火，造成了一起严重的停车事故。

通过与霍尼韦尔中国总部联系，将相关记录发给对方分析后得出如下结论：服务器通过Experion PKS Control Data Access服务从C200控制器读取数据，所有操作站以客户端的方式从服务器的SQL数据库中读取数据。

霍尼韦尔PKS系统的常见故障及处理分析作者：黄汉群来源：《科学导报·学术》2019年第10期摘要：霍尼韦尔公司研发的PKS系统是一种新型的集散控制系统，该系统能够有效提升系统稳定性，并且相对有号、简单的操作界面使得工作效率显著提升。

但KPS系统也并非完美，其在运行过程中也会出现各种问题，对工作进度造成一定影响。

对此，本文对发生于KPS 系统中的常见故障进行分析并提出处理措施，期为一线工作人员提供一定指导作用。

关键词：霍尼韦尔；PKS系统；故障处理PKS系统是基于Windows Server 2003服务器的集散控制系统，系统整体具有较强稳定性，能够有效实现操作人员、资产管理、过程控制及经营的有机结合[1] 。

PKS系统在运行过程中会出现一些常见故障，这些故障虽不会造成较大危害，但在一定程度上也会影响正常工作进度，故本文对此进行简要分析。

1 常见故障一系统中一对冗余控制器中的备用控制器出现故障，无法正常工作，当前控制系统处于单控制器运行状态。

在此情形下，若唯一处于运行中的单控制器出现故障，便会使所有控制点失控，进而导致装置停车，严重者甚至对工作人员的生命安全造成威胁。

因此，当遇到该问题时必须及时解决，将故障带来的危害降至最低。

造成该故障的原因或有以下几点：（1）控制器内部电子元器件损坏；（2）控制器底板电子元器件损坏；（3）控制器底板保险烧毁；（4）控制器底板24VCD母排电源接触不良；（5）控制系统中存在相同IP地址导致IP地址冲突而无法正常工作；（6）服务器归档数据过于庞大，导致服务器内存量在极短时间内攀升至某一临界点，导致控制器出现“死机”现象；（7）主备控制器在外力干扰下出现切换而导致主控制器出现“死机”现象；（8）操作人员非法操作故障控制器，致使故障控制器无法找到IP地址及服务器。

若该故障由上述原因导致时，需要采取相对应的处理措施：（1）更换控制器；（2）更换底板；（3）更换保险；（4）更换底板；（5）使用Ctools软件对IP地址是否产生重复进行检查；（6）重启控制器；（7）重启控制器；（8）对底板保险及元器件的接触情况、控制器螺丝紧固情况进行检查，并进行重启。

HONEYWELL系统的不足之处一、DCS1 q0 c3 w# n: b: h2 T' g1. Honeywell PKS安装是一个很大的问题。

各种选项比较多，稍不注意多选了或者少选了都会导致安装失败，还有一些莫名的错误导致的失败，更奇怪的是每次失败都要重新在一个干净的系统下进行重新安装。

2. Honeywell PKS的采用的是TCP/IP模式，易受到流程图组态不合理而导致的网络连接风暴。

其结果就是流程图不能正确显示，呈现一种死机的状态，数据不刷新，操作不响应。

同时内部功能模块伴随有异常的情况。

% }, N0 E' P' }' K: E* j& Q& b3. PMIO的组态很麻烦，比用常规方法的工作量至少增加了2倍，说明它不是真正意义上的模块化的DCS即集散控制系统，而仍然是可编程序状态。

7 u: K/ R+ p# x6 i! `" c4. PKS的硬件配置和软件组态可能出现一些莫名的BUG！甚至出现过一套系统，控制器的槽位配错，而照常运行的！并且有时候在修改控制器模板组态信息的时候，控制器会不认，而Honeywell推荐的方法竟然是多刷几次，或者断电清内存信息，这是安全系统运行过程中的大忌，异常危险。

（这个问题今天在AB的模板组态上也碰到了，错误的机架槽位，模板竟然可以正常运行！不知道是他们两家谁的优良传统！）Honeywell PKS系统的补丁无数，专门用来处理这些随时可能会出现的BUG。

充分说明它的系统存在很大的问题。

二、ESD1. 首先Honeywell 现在的FSC是从P+F公司收购过来的。

从历史上看，P+F的软件文档功能很弱，也没有相关的软件版本及新软件的发布控制功能。

此外P+F本身质量控制过程是不完善，没有跟踪系统装配的质量，当出现某一故障点时，无法预知其他相关故障点会受到什么样的影响。

: j. T7 W, Q) {% D$ E( u2. Honeywell 的FSC系统的1OO2D结构的安全完整性较低：在德国安全等级评价中，由于FSC的1OO2D结构的系统安全性较低，只被评价为AK5。

霍尼韦尔报警主机常见问题问答2009-03-27 15:29分类：技术解答字号：大大中中小小第一部分：VISTA120/250①常见问题Q1: 主机加电后6160（6139）键盘无反应A: （1）可能是新主机未编入适当地址码，首先同时按下[1][3]，输入地址码为01，按※退出。

一般就可以正常使用。

（2）看主机的1、2端子是否有交流16.5伏电压？6、7端子是否有12伏直流电压？如果检查16.5伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。

如果主机上没有直流12伏电压输出或电压不正常送修处理（3）检查主机到键盘的接线是否正确？如果错误请将接线按接线图正确连接主机接线端子6 7 8 9对应键盘线颜色红黑绿黄如果还没有显示请找到直接供货商送修处理。

Q2: Vista120的主机，用安装员密码为什么不能撤防？A：使用快速布防时，安装员码是不能撤防的，但可以用主用户码撤防，我们建议客户使用主码或操作码进行布防或撤防操作。

Q3: Vista 120的安装员密码忘记了，怎么办？A：将主机断电，重新上电，在30秒之内同时按*和#，进入编程，按#00进行查看，按*00进行更改安装员密码。

就可以了。

Q4: 6160（6139）键盘显示CHECK 97A: 一般用万用表测量电压正常为10-11伏，如果只有几伏电压或没有电压，则判断总线有短路故障或负载太大，检查总线各节点和分支使其恢复正常。

Q5: 6160（6139）键盘显示CHECK XXXA: （1）检查防区内是否有人在活动？如果有人，请他退出或默认该防区为正常。

（2）如果无人则检查该防区探测器工作是否正常？如果不正常请首先检查探测器电源。

其次检查探测器信号线是否断路。

（3）检查该防区地址码模块是否正常？如果不正常首先检查地址码模块与总线连接的接线是否正确（正、负是否接错）？其次检查地址码模块是否损坏？必要时更换一个试试。

（4）可能防区编程没有编好，请将原来的防区重新删掉，然后再重新学习序列号试试。

霍尼韦尔PKS 系统第三方SCADA 之间数据传输的的一些说明在有些情况下，不同的第三方系统之间需要通信，这里的第三方除了Modbus 之外还包括OPC ，如下图所示的一种情况：如上图所示：1、 PKS 系统作为Modbus Master 通过Modbus 协议与2个或多个第三方系统（设备）之间进行通信2、 PKS 系统又作为OPCServer 或Clicent 通过OPC 协议与第三方系统进行通信3、 PKS 系统在有些情况下还起到了数据存储转发的功能，就是从第三方获得的数据不仅仅是PKS 自己使用还转发至另一个Modbus Slave 第三方系统针对上述情况，可以在Quick Builder 中通过组态实现，具体方案如下：重要说明：PKS 系统通过Modbus 协议与第三方通信时，如果要向第三方写入数据，则在源数据的组态中一定要加入扫描死区（Drift DaedBand ），死区的大小应依据通信内容和现实要求而定，比如0~100%的量程，我们可以定义死区为0.1%或0.5%，就是说，当PV 变化小于0.1%时，不进行PV 的更新，如果是重要 的过程点，死区可以小一些。

这样做的目的是防止Modbus 向第三方写数据太过频繁而造成通信负荷过大。

1、 对于第三方系统A ，首先按照最常用的Modbus 通信进行组态，然后使用动作算法68将系统A 的点传输到系统C ，对于系统C ，如果PKS 不需要看到系统C 的点，则不需建立与系统C 的通信点（只需建立与系统C 之间的Channel 和Controller ），具体组态如下图例子（状态点的例子可以参考下面OPC 的说明）：2、对于第三方系统B，如果PKS系统是作为OPC Server与系统B通信，则系统B经PKS转发到系统C的数据是由系统B主动变化，PKS作为随动系统。

需要在QuickBuilder 中建立一些需要转接的点，对于模拟量，在转接点的SP目标中填写系统C的接受地址即可（不需要单独建立与系统C连接的SCADA点，但是与系统C之间的Channel 和Controller是必须要建立的），这种情况下，组态例子如下图所示：3、对于上述OPC，状态点的组态例子如下：4、如果PKS系统作为OPC Client，那么系统B就是OPC Server，对于这种情况，PKS需要在QuickBuilder中建立与OPC通信的Channel和Controller和与系统B之间的通信点，在与系统B通信正常后，再利用Action68算法将数值传输到系统C。

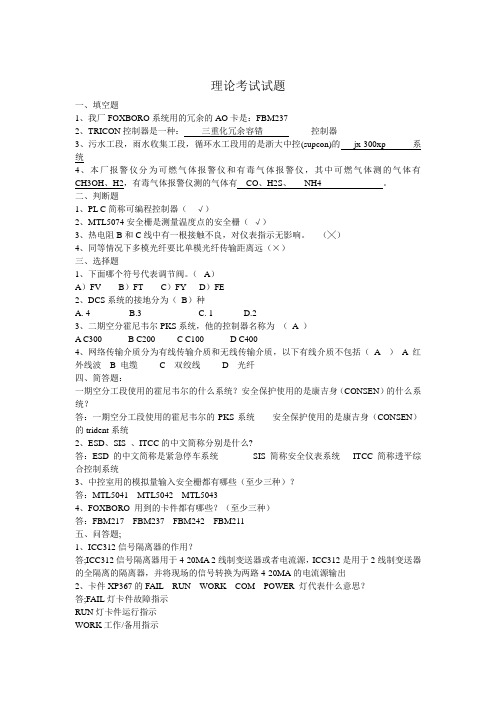

理论考试试题一、填空题1、我厂FOXBORO系统用的冗余的AO卡是：FBM2372、TRICON控制器是一种：三重化冗余容错控制器3、污水工段，雨水收集工段，循环水工段用的是浙大中控(supcon)的jx-300xp 系统4、本厂报警仪分为可燃气体报警仪和有毒气体报警仪，其中可燃气体测的气体有CH3OH、H2，有毒气体报警仪测的气体有CO、H2S、NH4 。

二、判断题1、PL C简称可编程控制器（√）2、MTL5074安全栅是测量温度点的安全栅（√）3、热电阻B和C线中有一根接触不良，对仪表指示无影响。

（╳）4、同等情况下多模光纤要比单模光纤传输距离远（×）三、选择题1、下面哪个符号代表调节阀。

（A）A）FV B）FT C）FY D）FE2、DCS系统的接地分为（B）种A. 4B.3C. 1D.23、二期空分霍尼韦尔PKS系统，他的控制器名称为（A）A C300B C200C C100D C4004、网络传输介质分为有线传输介质和无线传输介质，以下有线介质不包括（A）A红外线波 B 电缆 C 双绞线 D 光纤四、简答题：一期空分工段使用的霍尼韦尔的什么系统？安全保护使用的是康吉身（CONSEN）的什么系统？答：一期空分工段使用的霍尼韦尔的PKS系统安全保护使用的是康吉身（CONSEN）的trident系统2、ESD、SIS 、ITCC的中文简称分别是什么?答：ESD的中文简称是紧急停车系统SIS简称安全仪表系统ITCC 简称透平综合控制系统3、中控室用的模拟量输入安全栅都有哪些（至少三种）？答：MTL5041 MTL5042 MTL50434、FOXBORO 用到的卡件都有哪些？（至少三种）答：FBM217 FBM237 FBM242 FBM211五、问答题;1、ICC312信号隔离器的作用？答;ICC312信号隔离器用于4-20MA 2线制变送器或者电流源，ICC312是用于2线制变送器的全隔离的隔离器，并将现场的信号转换为两路4-20MA的电流源输出2、卡件XP367的FAIL RUN WORK COM POWER 灯代表什么意思？答;FAIL灯卡件故障指示RUN灯卡件运行指示WORK工作/备用指示COM数据通讯指示POWER 电源指示3、计算机网络拓扑结构可以分为哪几类？答：总线型拓扑结构，环形拓扑结构，星形拓扑结构，树型拓扑结构，网状型拓扑结构4、循环水8通道DI卡件XP363 CH1/CH2灯亮红色，绿色，和闪烁各代表什么意思? 答：CH1/CH2 灯亮红色：代表第二通道有信号进入DCS卡件；CH1/CH2灯亮绿色：代表第一通道有信号从现场进入DCS卡件，CH1/CH2灯闪烁：代表第一通道和第二通道同时有信号从现场进入到DCS卡件一．填空题1.如果调节时需要修改给定值，那么回路的操作方式应为自动模式。
